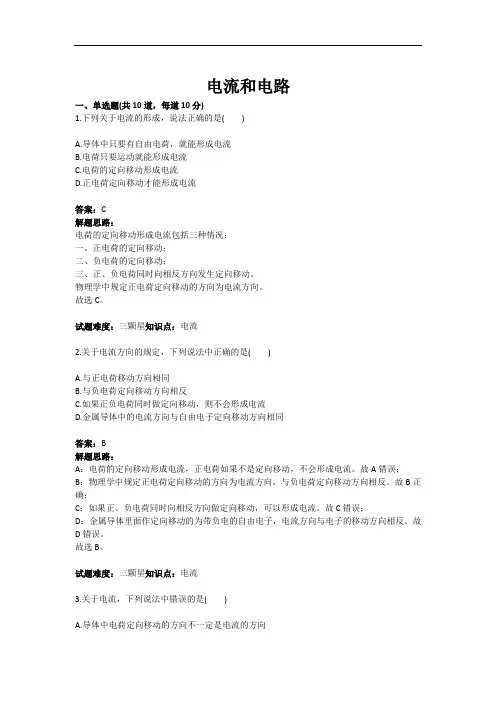

电流和电路测试题

第20题

第十五章 《电流和电路》质量检测题

（满分：100分，时间：45分钟）

一、选择题(每题3分，共36分) 1. 下列说法正确的是（ ） 2.下列说法正确的是( )

A ．电路中有了电源就形成电流

B ．电路中有了用电器就能形成电流

C ．只要开关闭合，电路中就会有电流

D ．在闭合电路中要得到电流，必须有电源 3.将两盏小灯泡和一个开关接入电路中，下列说法正确的是（ ）

A.若开关同时控制两盏灯，两盏灯一定是串联

B.若开关同时控制两盏灯，两盏灯一定是并联

C.若开关只控制一盏灯，则两盏灯一定是并联

D.以上说法都不正确 4.分析右图中各开关的打开与闭合所形成的电路情况，正确的是（ ） A ．只闭合S 2、S 3时，灯L 1、L 2串联； B ．只闭合S 1时，灯L 1、L 2串联；

C ．只闭合S 1、S 2时，灯L 1亮L 2不亮；

D ．同时闭合S 1、S 2、S 3时，二个灯组成并联. 17.如图所示，有错误的电路是（ ）

6.如下图所示，用电流表测量通过灯泡L 2的电流的四个电路图中，其测量方法正确的是（ ）

7. 学生使用电流表时，本应使用“-”和“3”两接线柱，但误将“-”和“0.6”两接线柱接入电路，而电流还是从“-”流入电流表，从“0.6”流出电流表，这样做的结果将是（ ） A.指针偏转的角度小了 B.指针偏转的角度大，，电流表可能被损坏 C.指针不动 D.指针会反向偏转，电流表会损坏

8.某家用电器正常工作时，测得通过用电器的电流为4A ，则此用电器可能是下列电器中的（） A ．家用空调机 B ．日光灯 C ．家用电冰箱 D ．电风扇

9.某同学用电流表测某一电路中的电流，用的是0-3A 的量程，但0-3A 量程刻度盘数字 看不清楚，该同学从0.6A 量程读出的数值是0.24A ，则电路中的电流是 ( ) A ．1.4A B ．2.4A C ．4.8A D ．1.2A

10.一位同学在组成串联电路的实验中，按电路图连接L 1、L 2无误后，闭合开关，发现只有灯L I 亮，故障原因是（ ）

A ．灯L 1的灯座松了，使电路出现断路

B ．灯L 2的灯座出现短路，致使没有电流通过L 2

C ．开关接线往松了，使电路接触不良而造成断路

D ．L 2的灯丝断了，使电路出现断路 11.如图所示，电流表A 1与A 的示数分别如图甲、乙所示，则电流表A 2的示数为（ ）

A ．0.5A

B ．0.1A

C ．1.1A

D ．1．7A

12.下列说法中正确的是（ ）

A ．在串联电路中，电流表越接近电源正极则测得的电流越大

B ．电流表一般应与被测用电器串联，但有时也可与被测用电器并联

C ．在测并联电路电流的实验中，电流表可直接接在电源的两极上

D ．两用电器串联时，流过它们的电流大小与用电器的性能无关 二、填空题（每空2分，共18分）

13.学校的走廊中普遍使用一种无人控制的照明灯：白天灯不发光；晚上只有有人大声说话或有较大的脚步声时灯才亮，几分钟后又自动熄灭。有效达到了节能的目的。这种灯的灯座中设计了两个开关，一个是光线暗的时候才闭

合，另一个是有声音（振动）时才闭合，它们应该是＿_______________联的。 14.如图所示，将废灯泡的灯芯接入电路中时，电流表的指针并不偏 转．当用酒精灯对灯芯的玻璃柱加热一段时间后，会发现电流表指针 ，这表明 。

15.在我们家里所用饮水机的顶部有红、绿两个指示灯，在使用时，红灯亮表示正在加热，此时绿灯不亮；绿灯亮表示水已烧开，此时红灯不亮绿灯亮。根据以下现象，则这两个指示灯是 联的。

A ．某同学家有一台电视机、一台洗衣机，两盏照明灯，它们是并联的，工作时的电流分别是200mA 、1A 、300mA 、250mA ，

如果干路中的电流不允许超过3A ，这些用电器 同时使用（填“能”或“不能”）

17.某同学在用电流表测量电流时，发现表针向有刻度的反方向偏转，这是因为___________；另一同学发现指针偏转很大，超过了有刻度的地方，这是因为_______________；若实际测量时，发现指针偏转很小，这是因为__________；为了提高测量中的准确程度应该__________________ 三、作图题（每题4分，共16分）

18.如图，是某箱体面板上各元件位置图，当开关S 拨向A 时，电铃响且红灯亮；开关拨向B 时，电铃响且绿灯亮，试

在右侧方框中画出箱内电路图．

19.下图是我们日常生活中，拿在手上的随身电风扇的模拟实物图。它是由一个基本电路、外壳及辅助材料组成，请在

方框内画出它基本电路的电路图。

20.图中方框内的符号连接起来，成为符合下述要求的电路图（设灯泡不会被烧坏）:只闭合开关S1，红、绿灯都亮；

只闭合S2，红、绿灯都不亮；开关S1和S2都闭合，绿灯不亮红灯亮．

21.在下图甲中，闭合开关后，通过灯泡L l 的电流为0．5A ，通过灯泡L 2的电流为0．4A ．试根据图甲将图乙中的实物用铅

笔线表示导线连接起来．

四、实验题（22题12分，23题18分，共30分）

22.小丽同学在探究串联电路电流规律的实验中，提出了这样的猜想：串联电路中离电源越

远，电流会越来越小。她准备了两只相同的灯泡L1、L2和其它实验器材进行实验。

（一）进行实验

她按如图所示的电路图连接电路；

A点电流B点电流C点电流

0.31 0.32 0.31

（二）分析与论证

（1）在物理学中，串联电路电流的规律

是：；

（2）分析小丽的实验数据得出的结论与她的猜想（填“相符”或“不相符”）

（3）实验中的数据不完全相同，这是因为。

（三）评估

（4）这个实验的不足之处是：。（答出一条就可以）

23.小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图1所示．

（1）在连接电路的过程中，开关应．

（2）在使用电流表测电流的实验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如图2所示，根

据你的分析，你认为原因可能是 ____________________________．

（3）在实验过程中他们连接了如图3所示的电路，闭合开关后，观察到灯L2_________（选填“发光”或“不发

光”）；通过分析电路连接情况，该电路存在的问题是：________（写出一条即可）．请在图3上只改动一根导

线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器．（要求：在需要改动的

导线上画“×”，用笔将改动后的导线画出，导线不许交叉）．

（4

实验次数A处的电流 I A/A B处的电流 I B/A C处的电流 I C/A

1 0.10 0.1

2 0.22

2 0.22 0.24 0.46

3 0.26 0.30 0.56

通过对上面数据的分析，可以得出的结论是：_______________________________________；

在实验中可以采用_____________的方法改变A、B、C处电流的大小从而进行多次实验；

多次测量的目的是_______________________________。
