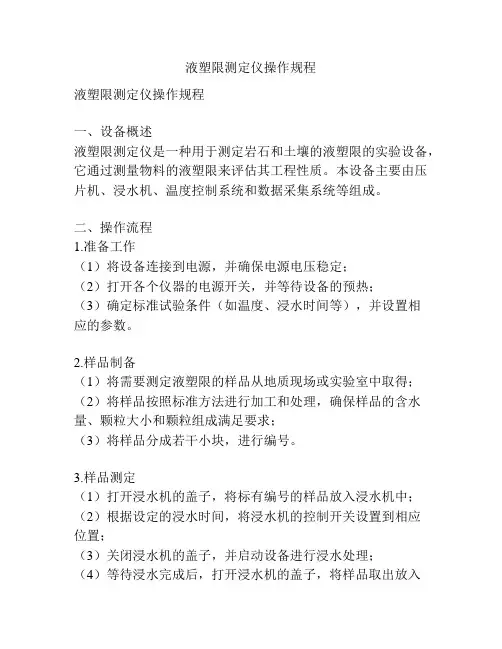

液塑限测定仪操作规程

液塑限测定仪操作规程

液塑限测定仪操作规程液塑限测定仪操作规程一、设备概述液塑限测定仪是一种用于测定岩石和土壤的液塑限的实验设备,它通过测量物料的液塑限来评估其工程性质。

本设备主要由压片机、浸水机、温度控制系统和数据采集系统等组成。

二、操作流程1.准备工作(1)将设备连接到电源,并确保电源电压稳定;(2)打开各个仪器的电源开关,并等待设备的预热;(3)确定标准试验条件(如温度、浸水时间等),并设置相应的参数。

2.样品制备(1)将需要测定液塑限的样品从地质现场或实验室中取得;(2)将样品按照标准方法进行加工和处理,确保样品的含水量、颗粒大小和颗粒组成满足要求;(3)将样品分成若干小块,进行编号。

3.样品测定(1)打开浸水机的盖子,将标有编号的样品放入浸水机中;(2)根据设定的浸水时间,将浸水机的控制开关设置到相应位置;(3)关闭浸水机的盖子,并启动设备进行浸水处理;(4)等待浸水完成后,打开浸水机的盖子,将样品取出放入压片机的模具中;(5)将压片机的模具放入相应位置,并调整压片机的参数,如压力、时间等;(6)按下压力键,启动压片机,等待压制完成;(7)将压片机的模具取出,将压制好的样品放入测定仪中。

4.测定参数(1)通过操作界面设置所需测定的参数,如温度、浸水时间等;(2)通过操作界面启动测定程序,开始测定。

5.数据采集和分析(1)数据采集系统会自动读取仪器的测定结果,并将其显示在操作界面上;(2)将测定结果记录下来,并进行数据分析。

6.整理清洁(1)测定完成后,关闭设备的电源开关,并进行清洁;(2)清洁压片机的模具和测定仪的测量室,确保设备的良好状态。

三、注意事项1.操作人员必须经过培训并具备相关技能,方可进行操作;2.操作前必须检查设备和电源的工作状态,确保电压稳定;3.严禁在操作过程中随意更改操作参数;4.操作人员必须佩戴个人防护装备,如手套、安全眼镜等;5.在测定过程中,不得随意打开设备的盖子或触摸设备的内部零件;6.严禁将湿手或带有磁性物质进入测定室;7.测定完成后,必须进行设备及周围环境的清洁。

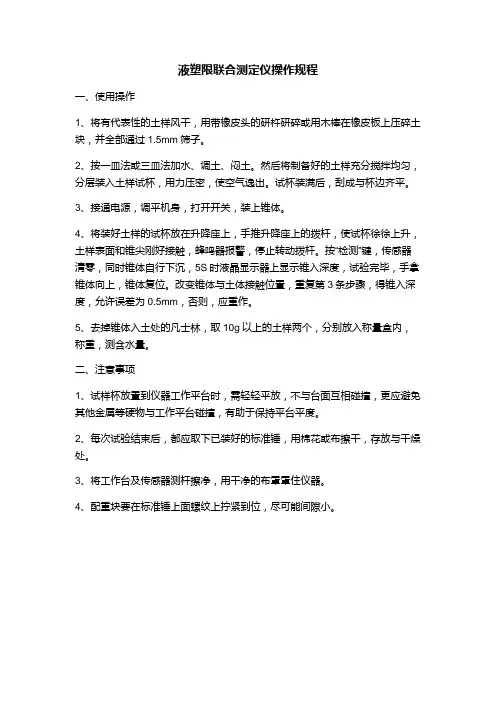

液塑限联合测定仪操作规程

液塑限联合测定仪操作规程

液塑限联合测定仪操作规程
一、使用操作
1、将有代表性的土样风干,用带橡皮头的研杵研碎或用木棒在橡皮板上压碎土块,并全部通过1.5mm筛子。

2、按一皿法或三皿法加水、调土、闷土。

然后将制备好的土样充分搅拌均匀,分层装入土样试杯,用力压密,使空气逸出。

试杯装满后,刮成与杯边齐平。

3、接通电源,调平机身,打开开关,装上锥体。

4、将装好土样的试杯放在升降座上,手推升降座上的拨杆,使试杯徐徐上升,土样表面和锥尖刚好接触,蜂鸣器报警,停止转动拨杆。

按“检测”键,传感器清零,同时锥体自行下沉,5S时液晶显示器上显示锥入深度,试验完毕,手拿锥体向上,锥体复位。

改变锥体与土体接触位置,重复第3条步骤,得锥入深度,允许误差为0.5mm,否则,应重作。

5、去掉锥体入土处的凡士林,取10g以上的土样两个,分别放入称量盒内,称重,测含水量。

二、注意事项
1、试样杯放置到仪器工作平台时,需轻轻平放,不与台面互相碰撞,更应避免其他金属等硬物与工作平台碰撞,有助于保持平台平度。

2、每次试验结束后,都应取下已装好的标准锤,用棉花或布擦干,存放与干燥处。

3、将工作台及传感器测杆擦净,用干净的布罩罩住仪器。

4、配重块要在标准锤上面螺纹上拧紧到位,尽可能间隙小。

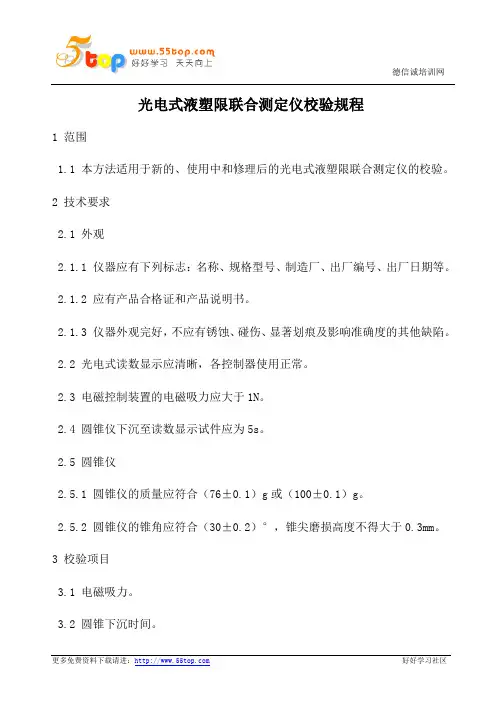

光电式液塑限联合测定仪校验规程

光电式液塑限联合测定仪校验规程

光电式液塑限联合测定仪校验规程1 范围1.1 本方法适用于新的、使用中和修理后的光电式液塑限联合测定仪的校验。

2 技术要求2.1 外观2.1.1 仪器应有下列标志:名称、规格型号、制造厂、出厂编号、出厂日期等。

2.1.2 应有产品合格证和产品说明书。

2.1.3 仪器外观完好,不应有锈蚀、碰伤、显著划痕及影响准确度的其他缺陷。

2.2 光电式读数显示应清晰,各控制器使用正常。

2.3 电磁控制装置的电磁吸力应大于1N。

2.4 圆锥仪下沉至读数显示试件应为5s。

2.5 圆锥仪2.5.1 圆锥仪的质量应符合(76±0.1)g或(100±0.1)g。

2.5.2 圆锥仪的锥角应符合(30±0.2)°,锥尖磨损高度不得大于0.3mm。

3 校验项目3.1 电磁吸力。

3.2 圆锥下沉时间。

3.3 锥的质量及圆锥角度尺。

4 环境条件及校验用标准器具4.1 环境条件温度20℃±10℃,环境相对湿度不大于85%,校验现场周围应清洁,无影响工作的振动和腐蚀性气体存在。

4.2校验用标准器具4.2.1 万能角度尺:分度值1′。

4.2.2 游标卡尺:量程300mm,分度值0.02mm。

4.2.3 天平:量程200g,分度值0.1g。

4.2.4 秒表:准确度0.1s。

5 校验项目及校验方法5.1 通过目测检查仪器外观,符合外观要求,再进行其他项目的校验。

5.2 将(100±0.1)g砝码靠上电磁铁,如能平稳吸住,则电磁装置的吸力合格。

5.3 圆锥仪下沉时间校验。

将土膏装入试验杯中,置于升降台上,转动平台升降螺母,时圆锥尖刚与土面接触,此时计时指示管亮,圆锥仪即自由落下,同时按动秒表,当读数指示管亮时,记下经历时间。

应平行测定两次。

其结果应符合第2.4条。

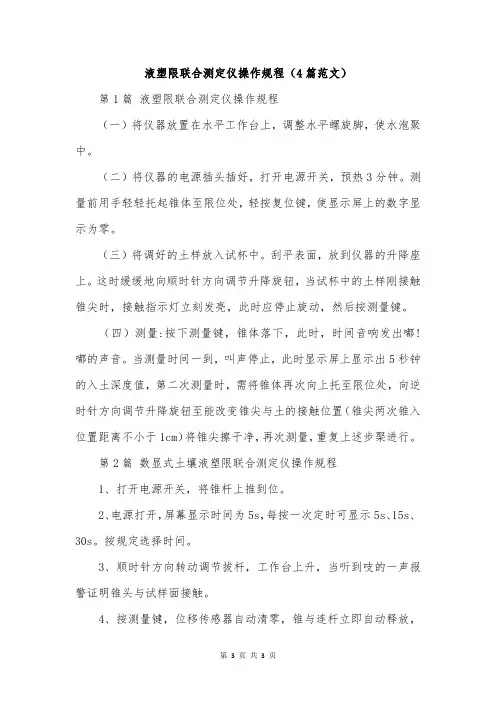

液塑限联合测定仪操作规程(4篇范文)

液塑限联合测定仪操作规程(4篇范文)

液塑限联合测定仪操作规程(4篇范文)第1篇液塑限联合测定仪操作规程(一)将仪器放置在水平工作台上,调整水平螺旋脚,使水泡聚中。

(二)将仪器的电源插头插好,打开电源开关,预热3分钟。

测量前用手轻轻托起锥体至限位处,轻按复位键,使显示屏上的数字显示为零。

(三)将调好的土样放入试杯中。

刮平表面,放到仪器的升降座上。

这时缓缓地向顺时针方向调节升降旋钮,当试杯中的土样刚接触锥尖时,接触指示灯立刻发亮,此时应停止旋动,然后按测量键。

(四)测量:按下测量键,锥体落下,此时,时间音响发出嘟!嘟的声音。

当测量时间一到,叫声停止,此时显示屏上显示出5秒钟的入土深度值,第二次测量时,需将锥体再次向上托至限位处,向逆时针方向调节升降旋钮至能改变锥尖与土的接触位置(锥尖两次锥入位置距离不小于1cm)将锥尖擦干净,再次测量,重复上述步棸进行。

第2篇数显式土壤液塑限联合测定仪操作规程1、打开电源开关,将锥杆上推到位。

2、电源打开,屏幕显示时间为5s,每按一次定时可显示5s、15s、30s。

按规定选择时间。

3、顺时针方向转动调节拔杆,工作台上升,当听到吱的一声报警证明锥头与试样面接触。

4、按测量键,位移传感器自动清零,锥与连杆立即自动释放,并自由穿入试样中,同时液晶显示器显示三三05,开始倒计时,计时时间一到,则自动锁定并显示此时测试锥插入土样的深度值。

5、若认为测量有效,按存入键确认,按键按不下松开显示有效的确认次数。

若认为测量无效,则不要按存入键,重做试验即可。

6、试验完毕,用手将锥杆向上推到检测位置,将锥体擦试干净,便于下次试验。

7、将试样换一个位置,重复以上步骤,进行第二次测量,当第二次测量后,按存入键显示器显示是二次测量数据的平均值,记录下该数值。

8、试验完毕,关掉电源,将锥杆擦试干净,并涂上缝纫机油类,然后用套套好,避免落入灰尘。

第3篇数显式土壤液塑限联合测定仪作业操作规程lg-100d型数显式土壤液塑限联合测定仪操作规程1、仪器放置在水平的工作台上,调整水平螺旋脚,使水泡聚中。

数显式液塑限联合测定仪操作规程

数显式液塑限联合测定仪操作规程

数显式液塑限联合测定仪操作规程
1、将仪器放在水平工作台上,调整水平螺旋脚,使水泡居中。

2、将仪器的电源插头插好,打开电源开关,预热三分钟。

测量前
用手轻轻托起锥体至限位处,轻按复位键,使显示屏上的数字
显示为零。

3、将调好的土样放入试杯中,刮平表面,放到仪器的升降座上,
这时缓缓的向顺时针方向调节升降旋钮,当试杯中的土样刚接
触锥尖时,接触指示灯立刻发亮,此时应停止旋动,然后按“测
量”键。

4、按下“测量”键后,锥体落下,此时,时间发出嘟······的声音,
当测量时间一到,叫声停止,此时,显示屏上显示出5秒钟的
入土深度值,第二次测量时,需将锥体再次向上托至限处,向
逆时针方向调节升降钮至能改变锥尖与土的接触位置,将锥尖
擦干净,再次测量,重复上述步骤进行。

5、试验结束后,应清洁试杯和锥尖,然后放回仪器盒内。

数显液塑限联合测定仪操作规程

数显液塑限联合测定仪操作规程
4、测量:按下“测量”键,锥体落下,与此同时,时间暗向发出哆!哆……的声音。当测量时间一到,叫声停止,此时显示屏上显示出5秒钟的入土深度值。第二次测量时,需将锥土的接触位置(锥尖两次锥入位置距离不小于1厘米),将锥尖擦干净,再次测量,重复上述步骤进行。
数显液塑限联合测定仪操作规程
1、将仪器放置在平面工作台上,调整水平螺旋脚,使水泡聚中;
2、将仪器的电源插头插好,打开电源开关,预热5分钟。测量前用手轻轻托起锥体至限位处。此时显示屏上的数字为随机数(有时出数字,有时出点),测量时会自动消除;
3、将调好的土样放入试杯中,刮平表面,放到仪器的升降座上,这时缓缓地向顺时针方向调节升降旋钮,当试杯中的土样刚接触锥尖时,接触指示灯立刻发亮,此时应停止旋动,然后按“测量”键;

LP-100D型 数显式土壤液塑限联合测定仪操作规程

LP-100D型  数显式土壤液塑限联合测定仪操作规程

LP-100D型数显式土壤液塑限联合测定仪操作规程
1、将仪器放置在平面工作台上,调整水平螺旋脚,使气泡居中;
2、将仪器的电源插头插好,打开电源开关,预热5分钟。

测量前用手轻轻托起锤体至限位处,此时显示屏上的数字为随机数,测量时会自动消除;
3、将调好的土样放入试杯中,刮平表面,放到仪器升降座上,这时缓缓地向逆时针方向调节升降旋纽,当试杯中的土样刚接触锤尖时,接触指示灯立刻发亮,此时应停止旋动,然后按“测量”键;
4、测量:按下“测量”键,锤体落下,与此同时,时间音响发出“嘟、嘟……”的声音,5秒后,声音停止,此时显示屏上显示数值即为入土深度,予以记录。

将锤体再次向上托至限位处,旋转升降旋钮,改变锤尖与土的接触位置(锤尖两次锤入位置距离不小于1cm),再次测量,记录显示屏上数值。

5、换取不同含水率的试样,按第4条步骤重新测试,直至a、b、c 三点全部完成测试。

6、将锤体向上托至限位处后,此时关闭电源。

取下锥头和配重码,清理干净后,用抹布揩干,放入盒内。

液塑限联合测定仪校验规程

液塑限联合测定仪校验规程

液塑限联合测定仪校验规程1、适用范围本方法适用于液塑限联合测定仪的校准,参照《土壤液塑限联合测定仪检定规程》【JJG(交通)069-2006】编制。

2、技术要求2.1外观:2.1.1仪器应带有铭牌(包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等)、合格证、使用说明书。

2.1.2仪器外观完好,不应有锈蚀、碰伤、显著的划痕及影响仪器准确度的其他缺陷。

2.1.3显示装置应刻度清晰,量程满足要求。

2.2圆锥仪下沉时间为(5±0.1)s。

2.3圆锥仪:质量为(76±0.2)g或(100±0.2)g。

;锥角为(30±0.2)°;锥尖磨损高度≤0.3mm。

2.4盛土杯:小杯内径(40±0.5)mm,高度为30~40mm;大杯内径(50±0.5)mm,高度为40~50mm。

2.5下沉深度测量误差:≤2%。

3、校准项目3.1外观检查。

3.2圆锥仪下沉时间。

3.3圆锥仪的质量、圆锥角度及锥尖磨损。

3.4盛土杯尺寸。

3.5下沉深度测量误差。

4、校准环境及校准器具4.1校准环境:校准工作应在室内进行,环境温度为(25±10)℃,相对湿度不下于85%,校准现场应洁净,周围无影响校准结果的振动、污染、腐蚀性气体。

4.2校准器具:4.2.1秒表:分度值0.1s .4.2.2电子天平:量程不小于2000g,感量0.01g。

4.2.3万能角度尺:分度值2´.4.2.4三用游标卡尺:量程不小于200mm,分度值0.02mm。

4.2.5标准量块:四等标准量块(5mm、10mm、15mm、20mm)。

5、校验规程5.1外观检验:按照本方法2.1条要求进行目测检查。

5.2圆锥仪下沉时间的校准:将土膏装入盛土杯中,置于升降平台上,转动平台升降螺母,使圆锥锥尖刚好和土面接触,此时指示灯亮,停止转动平台升降螺母,按动开关,同时启动秒表,圆锥仪即自由下落,当读书指示灯亮时(或仪器记数声响),再次按下秒表,记录所经历的时间,平行测定3次,取平均值。

数显式土壤液塑限联合测定仪检定依据

数显式土壤液塑限联合测定仪检定依据

数显式土壤液塑限联合测定仪检定依据一、前言数显式土壤液塑限联合测定仪是一种专门用于土壤液塑性指数的测量的设备,其主要作用是测定土壤的液性指数和塑性指数,从而评估土壤的工程性质。

该设备在建筑、铁路、公路等领域有广泛应用。

本文将详细介绍数显式土壤液塑限联合测定仪检定依据。

二、检定标准1. GB/T 50123-2019《岩土工程试验规程》GB/T 50123-2019《岩土工程试验规程》是国家标准,其中包含了关于土壤液塑限联合测定仪检定的相关规定。

该标准详细阐述了土壤液塑限联合测定仪的结构和原理、检定方法及要求、检定结果判断等内容。

2. JJG 1163-2007《数字显示型土工试验设备校准规范》JJG 1163-2007《数字显示型土工试验设备校准规范》是国家计量技术监督局颁布的地方标准,其中包含了数字显示型土工试验设备(包括数显式土壤液塑限联合测定仪)的校准规范。

该标准规定了数显式土壤液塑限联合测定仪的校准方法和要求。

三、检定内容1. 外观质量检查首先,需要对数显式土壤液塑限联合测定仪进行外观质量检查。

主要检查外观是否完好、连接件是否牢固、标志是否清晰等。

2. 液限测量误差检定液限是指土壤在特定条件下从塑性状态到半流态状态的水分含量,是评估土壤工程性质的重要指标。

在液限测量误差检定中,需要使用标准样品进行实验,并对实验结果进行比较和分析,以确定数显式土壤液塑限联合测定仪的液限测量误差。

3. 塑限测量误差检定塑限是指土壤在特定条件下从半流态状态到塑性状态的水分含量,也是评估土壤工程性质的重要指标。

在塑限测量误差检定中,同样需要使用标准样品进行实验,并对实验结果进行比较和分析,以确定数显式土壤液塑限联合测定仪的塑限测量误差。

4. 仪器精度检定数显式土壤液塑限联合测定仪的精度是指在特定条件下,仪器能够稳定地输出所需的液限和塑限值。

在精度检定中,需要使用标准样品进行实验,并对实验结果进行比较和分析,以确定数显式土壤液塑限联合测定仪的精度。

液塑限联合测定仪校验规程

液塑限联合测定仪校验规程

液塑限联合测定仪校验规程1、适用范围本方法适用于液塑限联合测定仪的校准,参照《土壤液塑限联合测定仪检定规程》【JJG(交通)069-2006】编制。

2、技术要求2.1外观:2.1.1仪器应带有铭牌(包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等)、合格证、使用说明书。

2.1.2仪器外观完好,不应有锈蚀、碰伤、显著的划痕及影响仪器准确度的其他缺陷。

2.1.3显示装置应刻度清晰,量程满足要求。

2.2圆锥仪下沉时间为(5±0.1)s。

2.3圆锥仪:质量为(76±0.2)g或(100±0.2)g。

;锥角为(30±0.2)°;锥尖磨损高度≤0.3mm。

2.4盛土杯:小杯内径(40±0.5)mm,高度为30~40mm;大杯内径(50±0.5)mm,高度为40~50mm。

2.5下沉深度测量误差:≤2%。

3、校准项目3.1外观检查。

3.2圆锥仪下沉时间。

3.3圆锥仪的质量、圆锥角度及锥尖磨损。

3.4盛土杯尺寸。

3.5下沉深度测量误差。

4、校准环境及校准器具4.1校准环境:校准工作应在室内进行,环境温度为(25±10)℃,相对湿度不下于85%,校准现场应洁净,周围无影响校准结果的振动、污染、腐蚀性气体。

4.2校准器具:4.2.1秒表:分度值0.1s .4.2.2电子天平:量程不小于2000g,感量0.01g。

4.2.3万能角度尺:分度值2´.4.2.4三用游标卡尺:量程不小于200mm,分度值0.02mm。

4.2.5标准量块:四等标准量块(5mm、10mm、15mm、20mm)。

5、校验规程5.1外观检验:按照本方法2.1条要求进行目测检查。

5.2圆锥仪下沉时间的校准:将土膏装入盛土杯中,置于升降平台上,转动平台升降螺母,使圆锥锥尖刚好和土面接触,此时指示灯亮,停止转动平台升降螺母,按动开关,同时启动秒表,圆锥仪即自由下落,当读书指示灯亮时(或仪器记数声响),再次按下秒表,记录所经历的时间,平行测定3次,取平均值。

液限塑限联合测定仪操作规程

液限塑限联合测定仪操作规程

液限塑限联合测定仪操作规程
1、当用游标式或百分表式液限塑限联合测定仪进行试验时,应调平仪器,在锥头上涂少许凡士林后涕泣锥杆,此时应游标或百分表的读数为零。

2、将符合试验方法要求的土样装入试杯后放在联合测定仪的升降座上,转动升降按钮,待锥体的锥尖与土样表面刚好接触时停止升降,转动锥体下降旋钮,同时启动秒表开始计时,5 s时松开旋钮,锥体停止下落,此时游标读数即为锥如深度h1。

3、改变锥尖与土接触位置(锥尖两次锥入位置距离不小于10㎜),重复前两步骤,得出锥入深度h2(h1、h2的允许误差为0.5㎜),否则应重新试验,取h1、h2
的平均值做为该点的锥入深度h。

4、用光电式或数码式液限塑限联合测定仪进行试验时,在接通电源听到蜂鸣器响,表示电源已接通后,将推杆上推到位,然后调整机身,开启开关,提起锥体(此时刻度盘或数码显示器应显示为零)。

将符合试验方法要求的土样装入试杯后放在联合测定仪的升降座上,顺时针转动升降调节杆,使工作台徐徐上升,待锥体的锥尖与土样表面刚好接触时仪器将发出提示声,指示灯亮,停止升降。

5、按“测量”按扭(或转动锥体下降旋钮)。

位移传感器则自动清零,锥体与连杆立即自动释放,锥体自行下降,并自由穿入试样中,同时启动秒表,开始计时(液晶显示器显示“三三05”),5s计时时间一到,锥体自动停止下落并自动锁定,此时读书窗上或数码管上立即显示锥体插入土样的深度。

试验完毕,按动复位按钮,锥体复位,读数显示为零。

6、试验工作完毕后,切断电源,将联合测定仪的锥体、锥杆等部位及相关试验用具擦拭干净,涂饰缝纫机油,进行常规保养,并做好周围环境卫生。

7、设备使用后应填写设备使用记录。

液塑限联合测定仪操作规程

液塑限联合测定仪操作规程

液塑限联合测定仪操作规程
(一)将仪器放置在水平工作台上,调整水平螺旋脚,使水泡聚中。

(二)将仪器的电源插头插好,打开电源开关,预热3分钟。

测量前用手轻轻托起锥体至限位处,轻按复位键,使显示屏上的数字显示为零。

(三)将调好的土样放入试杯中。

刮平表面,放到仪器的升降座上。

这时缓缓地向顺时针方向调节升降旋钮,当试杯中的土样刚接触锥尖时,接触指示灯立刻发亮,此时应停止旋动,然后按“测量”键。

(四)测量:按下“测量”键,锥体落下,此时,时间音响发出嘟!嘟的声音。

当测量时间一到,叫声停止,此时显示屏上显示出5秒钟的入土深度值,第二次测量时,需将锥体再次向上托至限位处,向逆时针方向调节升降旋钮至能改变锥尖与土的接触位置(锥尖两次锥入位置距离不小于1cm)将锥尖擦干净,再次测量,重复上述步棸进行。

数显式土壤液塑限联合测定仪操作规程

数显式土壤液塑限联合测定仪操作规程

数显式土壤液塑限联合测定仪操作规程1、将仪器放置在水平工作台上,调整水平螺旋脚,使水泡聚中。

2、将仪器的电源插头插好,打开电源开关,预热3分钟。

测量前用手轻轻托起堆体至限位处,此时显示屏上的数字为随机数,测量时会自动消除。

3、将调好的土样放入试杯中,刮平表面,放到仪器的升降座上。

这时缓缓地向顺时针方调节升降旋钮,当试杯中土样刚接触堆尖时,接触指示灯立即发亮,此时应停止旋动,然后按“测量”键。

4、测量:按下“测量”键,堆体落下,此时,时间音响发出嘟!嘟……的声音。

当测量时间一到,叫声停止,此时显示屏上显示出5秒钟的入土深度值。

第二次测量时,需将堆体再次向上托至限位处,向逆时针方向调节升降旋钮至能改变堆尖与土的接触位置(堆尖两次堆入位置距离不小于1CM)将堆尖擦干净,再次测量,重复上述步骤进行。

5、仪器出厂时,已备好100克76克锥体。

(一个堆体、二个堆尖、一个配重块)配重块和锥尖加上杆拧在一起为100克锥体重,如果用户需要使用76克堆时,只需将原锥体拧下,取下锥体上的配重块即76克锥(锥尖上端的园盘即配重块),将锥尖拧上即可使。

与仪器配套的试杯、锥尖配重块等配件都放在仪器其他小盒内,拿出试杯或锥尖时请注意、保护好锥尖,以免损坏。

6、故障及维修(1)不显示数字:检查电路保险,开关按键。

电源保险在机壳后底部,保险管型号为1A/250V (2)按下“测量”键不工作:检查测量按键,电磁弹簧等(打开顶盖,看弹簧是否卡住)。

(3)接触指示灯不亮检查+12V电源及发光管,接触指示电路。

(4)维修一起不能带电进行焊接,维修人员要有一定的电子技术。

(5)电路上可调元件不能随便调动,否则精度及线性能都无法保证。

(6)锥尖在使用(拧上或卸下)时要特别的小心,用手捏着慢慢旋动,切勿碰伤锥尖。

用后擦赶泥土,涂少许凡仕林。

备用锥尖等请妥善保管。

液塑限联合测定法

液塑限联合测定法

液塑限联合测定法一.目的和适用范围1.本试验的目的是联合测定土的液限和塑限,为划分土类、计算天然稠度、塑性指数,供公路工程设计和施工使用。

2.本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。

二.仪器设备1.液塑限联合测定仪:锥质量为100克。

2.盛土杯:直径5cm,深度4~5cm。

3.天平:称量1000g,感量0.01g。

4.其它:筛(孔径0.5㎜)、调土刀、调土皿、称量盒、干燥器、吸管、凡士林等。

三.试验步骤1.取有代表性的天然含水量或风干土样进行试验。

过0.5mm的筛。

2.每个盛土皿中放大约200g土样,加入不同数量蒸馏水,土样的含水量分别控制在液限(a点),略大于塑限(c点)。

和二者的中间状态(b点)。

用调土刀调匀,盖上湿布,放置18h以上。

测定a点的锥入深度应为20(±0.2)mm。

测定c点的锥入深度应控制在5mm以下。

对于砂类土,测定c点的锥入深度可大于5mm。

3.将制备的土样充分搅拌均匀,分层装入盛土杯中,用力压密,使空气逸出。

用调土刀反复压实。

试杯装满后,刮成与杯边齐平。

4.调平仪器,接通电源,打开开关,提起锥体,锥头上涂少许凡士林。

5.将装好土样的试杯放在联合测定仪升降座上,转动升降旋钮,待锥尖刚与土样表面接触时停止升降,锥体立刻自行下沉,经5秒时,试锥自动停止下沉,读数窗显示锥入深度h1。

6.改变锥尖与土接触位置(锥尖两次锥入位置距离不小于1cm),重复3、4 步骤,得锥入深度h2,要求h1、h2允许误差为0.5mm,否则应重作。

取h1、h2平均值作为该点的锥入深度h。

7.去掉锥尖入土处的凡士林,取10克以上土样两个,分别装入称量盒内,称质量(准确至0.01g),测定其含水量w1、w2 (计算到0.1%)。

计算含水量平均值w。

8.重复2、3、4、5、6步骤,对其它两者个含水量进行试验,测其锥入深度和含水量。

四.结果整理1.在二级双对数坐标纸上,以含水量w为横坐标,锥入深度h为纵坐标,点绘a、b、c三点含水量的h-w图,连接此三点,应呈一条直线。

液塑限联合测定仪检定规程

液塑限联合测定仪检定规程

液塑限联合测定仪(自校)检定规程(依据JTJ052-2000 T0604-2000编制)本规程适用于新制造和使用中的液塑限联合测定仪的检定。

㈠概述液塑限联合测定仪是液塑限联合测定试验方法中测定土的液限、塑限及塑性指数的试验仪器,其结构尺寸应符合技术要求。

㈡技术要求1.液塑限联合测定仪应能保证电磁铁工作正常,释放后试锥垂直运动,能准确指示贯入深度。

2.液塑限联合测定仪圆锥锥角要求:圆锥锥角:30°±0.2°。

3.液塑限联合测定仪圆锥磨损:圆锥磨损检测:0.3 mm。

4.液塑限联合测定仪圆锥质量要求:圆锥质量:100g±0.2g。

5.液塑限联合测定仪锥入深度量程要求:锥入深度量程:0-22mm。

6.液塑限联合测定仪标尺分度值:标尺分度值:0.1mm。

7.时间控制要求:时间控制:5s±0.1s。

㈢检验用器具1.游标卡尺:量程200mm,分度值0.02mm。

2.天平:称量200,感量0.1g。

3.秒表:量程15min,分度值0.1s。

㈣检验项目和检定方法1.外观及通用技术要求的检定目测及手感检定。

2.圆锥锥角的检定用游标卡尺检查。

测量圆锥底面直径和锥高,计算圆锥锥角。

3.圆锥磨损检定将圆锥仪倒插在检验座上,整个座放上平台,适当调节高度,及检验座前后、左右和角度,使圆锥影像与屏幕上的角度重合,这时,角度的两平衡线距离相应于圆锥的0.3mm。

4.圆锥质量的检定用电子天平称量。

5.液塑限联合测定仪锥入深度量程的检定用游标卡尺检查。

测量标尺的量程。

6.液塑限联合测定仪标尺分度值的检定用游标卡尺检查。

测量标尺的分度值。

7.时间控制的检定用秒表对照测量。

㈤检定结果处理1.液塑限联合测定仪应全部符合技术要求方为合格。

2.检定周期为一年。

附录一液塑限联合测定仪(自校)检定记录检定员:核验员:。

数显式土壤液塑液限联合测定仪操作规程

数显式土壤液塑液限联合测定仪操作规程

LP-100D型数显式土壤液塑限联合测定仪操作规程
1.将仪器放置在水平工作台上,调整水平螺旋脚,使水泡聚中。

2.将仪器的电源插头插好,打开电源开关,预热3分钟。

测量前用手轻轻托起
椎体至限位处,轻按复位键,使显示屏上的数字显示为零。

3.将调好的土样放入试杯中。

刮平表面,放到仪器的升降座上。

在缓缓地向顺
时针方向调节升降旋钮,当试杯中的土样刚接触锥尖时,接指示灯立刻发亮,此时应停止旋动,然后按“测量”键。

4.测量:按下“测量”键,椎体落下,此时,时间音响发出嘟!嘟…的声音。

当测量时间一到,叫声停止,此时显示屏上显示出5秒钟的入土度值。

第二次测量时,需将椎体再次向上拖至限位处,向逆时针方向调节降旋钮至能改变锥尖与土的接触位置(锥尖两次锥入位置距离不小于1℃);将尖锥擦干净,再次测量,重复上述步骤进行。

5.仪器出厂时,已备好100克和76克锥体。

(一个椎体,二个锥体。

一个重块)
配重块和锥尖加上杆拧在一起为100克锥体重,如果用户需要使用可锥时,只需将原锥体拧下,取下锥体上不要配重块即76克锥(锥尖上端的盘即配重块),将锥尖拧上即可使用。

与仪器配套的试杯锥尖配重块等配都放在仪器其它小盒内,拿出试杯或尖锥时请注意、保护好锥尖,以免损坏。

液塑限联合测定仪

液塑限联合测定仪

土壤液塑限联合测定仪操作规程
一、使用前
1、检查仪器水准器,将仪器放置水平;
2、检查仪器电路是否完好,仪器是否在合格有效期内,整套设备工作情况是否正常;
3、清除影响试验操作的杂异物;
4、有上岗证试验人员才能操作仪器;
二、使用过程:
1、接通电源,调平机身,打开开关,在锥尖处涂上凡士林,装上锥体;
2、将制备好的土样充分搅拌均匀,分层装入土样试杯,用力压密,使空气逸出,试杯装满后,用刮土刀刮成与杯边齐平;
3、将装好土样的试杯放在升降座上,手推升降座上的拔杆,使试杯徐徐上升,土样表面和锥尖刚好接触,蜂鸣器报警,停止转动拔杆,按检测键,传感器清零,同时锥体自行下沉,5s时液晶显示器上显示锥入深度;试验完毕,手拿锥体向上,锥体复位;
4、改变锥尖与土体接触位置,重复上述步骤,得另一锥入深度值,两次的允许误差为0.5mm,否则应重做;
5、去掉锥尖入土处的凡士林,取10g以上土样两个,分别放入称量盒内,称重测定其含水率;
6、取下圆锥仪,并断开电源。

三、使用后:
1、擦净圆锥仪,放入盒中;
2、清除试验废弃物,清洁干净器具及周边环境卫生,对仪器进行必要的保养;
3、填写《试验仪器使用记录薄》。

液塑限联合测定法

液塑限联合测定法

液塑限联合测定法一.目的和适用范围1.本试验的目的是联合测定土的液限和塑限,为划分土类、计算天然稠度、塑性指数,供公路工程设计和施工使用。

2.本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。

二.仪器设备1.液塑限联合测定仪:锥质量为100克。

2.盛土杯:直径5cm,深度4~5cm。

3.天平:称量1000g,感量0.01g。

4.其它:筛(孔径0.5㎜)、调土刀、调土皿、称量盒、干燥器、吸管、凡士林等。

三.试验步骤1.取有代表性的天然含水量或风干土样进行试验。

过0.5mm的筛。

2.每个盛土皿中放大约200g土样,加入不同数量蒸馏水,土样的含水量分别控制在液限(a点),略大于塑限(c点)。

和二者的中间状态(b点)。

用调土刀调匀,盖上湿布,放置18h以上。

测定a点的锥入深度应为20(±0.2)mm。

测定c点的锥入深度应控制在5mm 以下。

对于砂类土,测定c点的锥入深度可大于5mm。

3.将制备的土样充分搅拌均匀,分层装入盛土杯中,用力压密,使空气逸出。

用调土刀反复压实。

试杯装满后,刮成与杯边齐平。

4.调平仪器,接通电源,打开开关,提起锥体,锥头上涂少许凡士林。

5.将装好土样的试杯放在联合测定仪升降座上,转动升降旋钮,待锥尖刚与土样表面接触时停止升降,锥体立刻自行下沉,经5秒时,试锥自动停止下沉,读数窗显示锥入深度h1。

6.改变锥尖与土接触位置(锥尖两次锥入位置距离不小于1cm),重复3、4 步骤,得锥入深度h2,要求h1、h2允许误差为0.5mm,否则应重作。

取h1、h2平均值作为该点的锥入深度h。

7.去掉锥尖入土处的凡士林,取10克以上土样两个,分别装入称量盒内,称质量(准确至0.01g),测定其含水量w1、w2 (计算到0.1%)。

计算含水量平均值w。

8.重复2、3、4、5、6步骤,对其它两者个含水量进行试验,测其锥入深度和含水量。

四.结果整理1.在二级双对数坐标纸上,以含水量w为横坐标,锥入深度h为纵坐标,点绘a、b、c三点含水量的h-w图,连接此三点,应呈一条直线。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

液塑限联合测定仪(自校)检定规程
(依据JTJ052-2000 T0604-2000编制)
本规程适用于新制造和使用中的液塑限联合测定仪的检定。

㈠概述
液塑限联合测定仪是液塑限联合测定试验方法中测定土的液限、塑限及塑性指数的试验仪器,其结构尺寸应符合技术要求。

㈡技术要求
1.液塑限联合测定仪应能保证电磁铁工作正常,释放后试锥垂直运动,能准确指示贯入深度。

2.液塑限联合测定仪圆锥锥角要求:
圆锥锥角:30°±0.2°。

3.液塑限联合测定仪圆锥磨损:
圆锥磨损检测:0.3 mm。

4.液塑限联合测定仪圆锥质量要求:
圆锥质量:100g±0.2g。

5.液塑限联合测定仪锥入深度量程要求:
锥入深度量程:0-22mm。

6.液塑限联合测定仪标尺分度值:
标尺分度值:0.1mm。

7.时间控制要求:
时间控制:5s±0.1s。

㈢检验用器具
1.游标卡尺:量程200mm,分度值0.02mm。

2.天平:称量200,感量0.1g。

3.秒表:量程15min,分度值0.1s。

㈣检验项目和检定方法
1.外观及通用技术要求的检定
目测及手感检定。

2.圆锥锥角的检定
用游标卡尺检查。

测量圆锥底面直径和锥高,计算圆锥锥角。

3.圆锥磨损检定
将圆锥仪倒插在检验座上,整个座放上平台,适当调节高度,及检验座前后、左右和角度,使圆锥影像与屏幕上的角度重合,这时,角度的两平衡线距离相应于圆锥的0.3mm。

4.圆锥质量的检定
用电子天平称量。

5.液塑限联合测定仪锥入深度量程的检定
用游标卡尺检查。

测量标尺的量程。

6.液塑限联合测定仪标尺分度值的检定
用游标卡尺检查。

测量标尺的分度值。

7.时间控制的检定
用秒表对照测量。

㈤检定结果处理
1.液塑限联合测定仪应全部符合技术要求方为合格。

2.检定周期为一年。

附录一
液塑限联合测定仪(自校)检定记录
检定员:核验员:。

相关文档
最新文档
