21液塑限联合测定仪校验方法
液塑限联合测定法
液塑限联合测定法一．目的和适用范围1．本试验的目的是联合测定土的液限和塑限，为划分土类、计算天然稠度、塑性指数，供公路工程设计和施工使用。
2．本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。
二．仪器设备1．液塑限联合测定仪：锥质量为100克。
2．盛土杯：直径5cm，深度4～5cm。
3．天平：称量1000g，感量0.01g。
4．其它：筛（孔径0.5㎜）、调土刀、调土皿、称量盒、干燥器、吸管、凡士林等。
三．试验步骤1．取有代表性的天然含水量或风干土样进行试验。
过0.5mm的筛。
2．每个盛土皿中放大约200g土样，加入不同数量蒸馏水，土样的含水量分别控制在液限（a点），略大于塑限（c点）。
和二者的中间状态（b点）。
用调土刀调匀，盖上湿布，放置18h以上。
测定a点的锥入深度应为20（±0.2）mm。
测定c点的锥入深度应控制在5mm 以下。
对于砂类土，测定c点的锥入深度可大于5mm。
3．将制备的土样充分搅拌均匀，分层装入盛土杯中，用力压密，使空气逸出。
用调土刀反复压实。
试杯装满后，刮成与杯边齐平。
4．调平仪器，接通电源，打开开关，提起锥体，锥头上涂少许凡士林。
5．将装好土样的试杯放在联合测定仪升降座上，转动升降旋钮，待锥尖刚与土样表面接触时停止升降，锥体立刻自行下沉，经5秒时，试锥自动停止下沉，读数窗显示锥入深度h1。
6．改变锥尖与土接触位置（锥尖两次锥入位置距离不小于1cm），重复3、4 步骤，得锥入深度h2，要求h1、h2允许误差为0.5mm，否则应重作。
取h1、h2平均值作为该点的锥入深度h。
7．去掉锥尖入土处的凡士林，取10克以上土样两个，分别装入称量盒内，称质量（准确至0.01g），测定其含水量w1、w2 （计算到0.1%）。
计算含水量平均值w。
8．重复2、3、4、5、6步骤，对其它两者个含水量进行试验，测其锥入深度和含水量。
四．结果整理1．在二级双对数坐标纸上，以含水量w为横坐标，锥入深度h为纵坐标，点绘a、b、c三点含水量的h-w图，连接此三点，应呈一条直线。
液塑限联合测定仪操作规程
液塑限联合测定仪操作规程
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人
员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而
使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请
详细阅读内容。
（一）将仪器放置在水平工作台上，调整水平螺旋脚，使水泡聚中。
（二）将仪器的电源插头插好，打开电源开关，预热3分钟。
测量前用手轻轻托起锥体至限位处，轻按复位键，使显示屏上的数字显示为零。
（三）将调好的土样放入试杯中。
刮平表面，放到仪器的升降座上。
这时缓缓地向顺时针方向调节升降旋钮，当试杯中的土样刚接触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按“测量”键。
（四）测量：按下“测量”键，锥体落下，此时，时间音响发出嘟！嘟的声音。
当测量时间一到，叫声停止，此时显示屏上显示出5秒钟的入土深度值，第二次测量时，需将锥体再次向上托至限位处，向逆时针方向调节升降旋钮至能改变锥尖与土的接触位置（锥尖两次锥入位置距离不小于1cm）将锥尖擦干净，再次测量，重复上述步棸进行。
这里填写您的企业名字
Name of an enterprise。

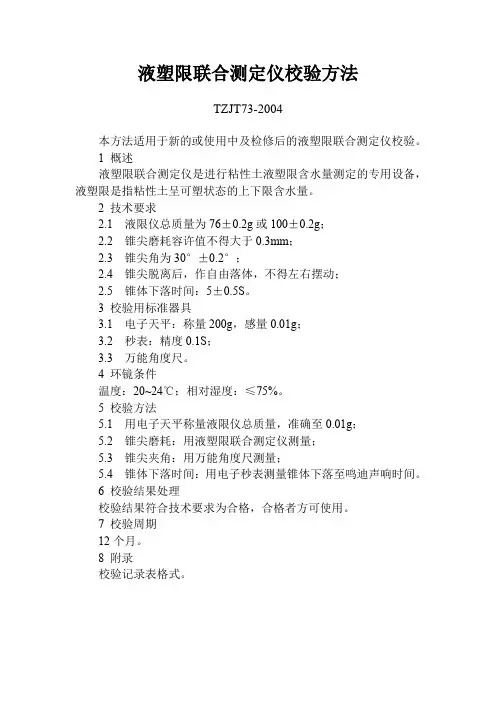

仪器设备检(校)验 液塑限联合测定仪校验方法
液塑限联合测定仪校验方法
TZJT73-2004
本方法适用于新的或使用中及检修后的液塑限联合测定仪校验。
1 概述
液塑限联合测定仪是进行粘性土液塑限含水量测定的专用设备，液塑限是指粘性土呈可塑状态的上下限含水量。
2 技术要求
2.1 液限仪总质量为76±0.2g或100±0.2g；
2.2 锥尖磨耗容许值不得大于0.3mm；
2.3 锥尖角为30°±0.2°；
2.4 锥尖脱离后，作自由落体，不得左右摆动；
2.5 锥体下落时间：5±0.5S。
3 校验用标准器具
3.1 电子天平：称量200g，感量0.01g；
3.2 秒表：精度0.1S；
3.3 万能角度尺。
4 环镜条件
温度：20~24℃；相对湿度：≤75%。
5 校验方法
5.1 用电子天平称量液限仪总质量，准确至0.01g；
5.2 锥尖磨耗：用液塑限联合测定仪测量；
5.3 锥尖夹角：用万能角度尺测量；
5.4 锥体下落时间：用电子秒表测量锥体下落至鸣迪声响时间。
6 校验结果处理
校验结果符合技术要求为合格，合格者方可使用。
7 校验周期
12个月。
8 附录
校验记录表格式。
液塑限测定仪试验操作规程
液塑限测试仪测试操作规程
1、打开电源，检查仪器是否正常，调节底脚螺钉，使工作面调至水平。
2、充分混合制备的土壤样品，分层装入盛土杯，用力压紧，使空气逸出。
试杯装满后，刮与杯边齐平。
3、接通电源，放入圆锥仪，使电磁铁牢牢固定住锥形吸入头，锥头上抹少许凡士林。
4、将装满土样的测试杯放在接头测试仪的提升座上，转动升降旋钮，待锥尖与
当土样表面刚刚接触时，停止提升。
扭动锥下降旋钮，同时开动秒表，经5s时，松开旋钮，锥体停止下落，读取读数。
5、改变锥尖与土接触位置（锥尖的两个锥形位置之间的距离不小于1cm）重复3、4步骤，得锥入深度h1、h2，两个数值允许误差为0.5mm，否则，应重作。
取h1、h2平均值作为该点的锥入深度h。
6、从锥尖上取下凡士林，取10g以上的两个土样，分别装入称量盒内，称质量（准确至0.01g）算出含水量w1、w2(计算到0.1%)。
计算含水量平均值。
7、降下盛土杯，恢复仪器的工作状态。
液限塑限联合测定仪操作规程
液限塑限联合测定仪操作规程1．取有代表性的天然或风干土样，用带橡皮头的研杆或用木棒在橡皮板上压碎土块。
试样必须反复研碎、过筛，直至可研碎的土块全部通过0.5mm筛，取筛下土样用“三皿法”或“一皿法”进行制样：A、三皿法：取筛下土样200g左右，分开放入三个盛土皿中，用吸管加入不同数量的蒸馏水或自来水，土样的含水量分别控制在液限、塑限以上和它们的中间状态附近。
用调土刀调匀，盖上湿布，放置18小时以上。
B、一皿法：取筛下土样100g左右放入一个盛土皿中，用上述方法加水、调土，将土样的含水量控制在塑限以上，在进行锥入深度和含水量测定后，依次加水，按上述方法进行第二点和第三点人士深度和含水量测定，该两点的含水量应分别控制在液、塑限中间状态和液限附近，但加水后应充分搅拌均匀，闷水时间呼适当缩短。
2．将制备好的上样试杯，用力压实，使空气逸出，对于较干的土样，应充分搓揉，用调土刀反复压实，试杯装满后，刮成与杯边齐平。
3．调平LP－100型联合测定仪，提起锥杆（此时游标读数为零），在锥头上涂上少许凡士林。
4．将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，揿动锥体下降按钮，同时开动秒表，5秒钟后松开按钮，锥体停止下落，此时游标读数即为锥入深度hl。
5，改变锥尖与主体接触位置（锥尖两侧锥入位置距离不小于10mm），重复第6条与本条步骤的锥人深度hl、hZ平均值作为平均锥入h。
7．去除锥尖入土处凡士林，取10克以上土样两个，分别装人称量盒内称重（准确至0.01克），测其含水量W1、w2（计算到0. l％），计算含水量平均值W。
8．重复2、3、4、5、6条步骤，对其它两个含水量土样进行试验，并测其锥入深度和含水量。
9．在双对数座标纸上，以含水量W为横座标，锥入深度h为纵座标，绘制W—H线，应成一条直线，如三点不在同一条直线上，可用较高含水量的点和通过其余两点的重心处一点连成直线。
液塑限测定仪操作规程
液塑限测定仪操作规程
1、取有代表性的天然含水率或风干土样进行试验。
试验必须反复研碎，过筛直至将可研碎的土块全部通过0.5mm的筛为止。
2、将制备好的土样充分搅拌均匀，分层装入土样试杯，用力压密，使空气排出。
对于较干的土样，应充分搓揉，用调土刀反复压实。
试杯装满后，刮成与杯边齐平。
3、调节底脚螺钉，使工作面水平，仪器前部电源灯亮，按下“吸/放”键，使吸/放指示灯亮，放入圆锥仪，使用磁铁吸牢圆锥仪。
转动微调旋钮，使投影屏零线与微分尺零重合。
选择圆锥仪落下方式，
4、接通电源，放上图样，再使电磁头吸住圆锥仪，使微分尺垂直光轴。
投影物镜，使微分尺影象清晰，在调零线节旋转扭，使屏幕上零线与微分尺影象重合。
5、先将锥体上涂抹一层凡士林，将装好的土样的试杯放在升降座上，使试杯徐徐上升，当土样和锥尖接触时，蜂鸣器发出一声讯响，停止工作台上升，如此时处于测量状态，则圆锥仪下落，仪器自动计时，5S后发出讯响，此时立即在投影屏上读出圆锥仪入土深度，读数后，需按复位按钮，以便进行下一次测量。
6、改变锥尖与土体接触位置（锥尖两次锥入位置距离不小于1cm），重复以上步骤，测得锥入深度值，允许误差0.5mm，否则，应重新试验。
7、去掉锥尖入土处的凡士林，取代表数量的土样两个，分别测试其含水率，得到含水率平均值。
8、重复以上步骤，对其含水率土样进行试验，测其锥入深度和含水率。
数显式液塑限联合测定仪操作规程
数显式液塑限联合测定仪操作规程
1、将仪器放在水平工作台上，调整水平螺旋脚，使水泡居中。
2、将仪器的电源插头插好，打开电源开关，预热三分钟。
测量前
用手轻轻托起锥体至限位处，轻按复位键，使显示屏上的数字
显示为零。
3、将调好的土样放入试杯中，刮平表面，放到仪器的升降座上，
这时缓缓的向顺时针方向调节升降旋钮，当试杯中的土样刚接
触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按“测
量”键。
4、按下“测量”键后，锥体落下，此时，时间发出嘟······的声音，
当测量时间一到，叫声停止，此时，显示屏上显示出5秒钟的
入土深度值，第二次测量时，需将锥体再次向上托至限处，向
逆时针方向调节升降钮至能改变锥尖与土的接触位置，将锥尖
擦干净，再次测量，重复上述步骤进行。
5、试验结束后，应清洁试杯和锥尖，然后放回仪器盒内。
液限和塑限联合测定法
液限和塑限联合测定法1.目的与适用范围本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。
本试验适用于粒径不大于0・5mm、有机质含量不大于试样总质量5%的土。
2仪器设备(1)圆锥仪：锥质量未100g或76g,锥角未30°,读数显示形式宜采用光电式、数码式、游标式、百分表式。
(2)盛土杯：直径50mm,深度40^50mm o(3)天平:称量200g,感量0. 01g o(4)其他：筛(孔径0. 5mm)、调土刀、调土皿、称量盒、研钵、干燥器、吸管、凡士林等。
3 •试验步骤(1)取有代表性的天然含水量或风干土样进行试验。
如上中含有大于0. 5mm的土粒或杂物时9应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，过0.5m的筛。
取代表性上样200g,分开放人三个盛上皿中，加不同数量的蒸馆水，使土样的含水量分别控制在液限g点)、略大于塑限(C点)和二者的中间状态b点)附近。
用调土刀调匀，密封放置18h 以上。
测定a点的锥入深度，对于100g锥应为20mm ±0. 2mm,对于76g 应为17mm o测定c点的锥入深度，对于100g锥应控制在5mm 一下，对于76g锥应控制在2mm以下。
对于砂类土，用100g锥测定c点的锥入深度可大于5mmo用76g 锥测定c点的锥入深度可大于2mmo (2)将制备的土样充分搅拌均匀，分层装入盛土杯，用力压密，使空气逸出。
对于较干的土样，应充分搓揉，用调土刀反复压实。
试杯装满后，刮成与杯边齐平。
(3)当用游标式或百分表式液塑限联合测定仪时，调平仪器，提起锥杆、锥头上涂少许凡士林。
(4)将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触是停止升降，扭动锥下降旋钮，同时开动秒表，经5s时，松开旋钮，锥体停止下落，此时游标读数即为锥入深度山。
(5)改变锥尖与土接触位置(锥尖两次锥入位置距离不小于lcm),重复本试验步骤(3)和(4),得锥入深度h2o hi、th允许平行误差为0. 5mm,否则，应重做。
液塑限联合测定法
液塑限联合测定法一．目的和适用范围1．本试验的目的是联合测定土的液限和塑限，为划分土类、计算天然稠度、塑性指数，供公路工程设计和施工使用。
2．本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。
二．仪器设备1．液塑限联合测定仪：锥质量为100克。
2．盛土杯：直径5cm，深度4～5cm。
3．天平：称量1000g，感量0.01g。
4．其它：筛（孔径0.5㎜）、调土刀、调土皿、称量盒、干燥器、吸管、凡士林等。
三．试验步骤1．取有代表性的天然含水量或风干土样进行试验。
过0.5mm的筛。
2．每个盛土皿中放大约200g土样，加入不同数量蒸馏水，土样的含水量分别控制在液限（a点），略大于塑限（c点）。
和二者的中间状态（b点）。
用调土刀调匀，盖上湿布，放置18h以上。
测定a点的锥入深度应为20（±0.2）mm。
测定c点的锥入深度应控制在5mm 以下。
对于砂类土，测定c点的锥入深度可大于5mm。
3．将制备的土样充分搅拌均匀，分层装入盛土杯中，用力压密，使空气逸出。
用调土刀反复压实。
试杯装满后，刮成与杯边齐平。
4．调平仪器，接通电源，打开开关，提起锥体，锥头上涂少许凡士林。
5．将装好土样的试杯放在联合测定仪升降座上，转动升降旋钮，待锥尖刚与土样表面接触时停止升降，锥体立刻自行下沉，经5秒时，试锥自动停止下沉，读数窗显示锥入深度h1。
6．改变锥尖与土接触位置（锥尖两次锥入位置距离不小于1cm），重复3、4 步骤，得锥入深度h2，要求h1、h2允许误差为0.5mm，否则应重作。
取h1、h2平均值作为该点的锥入深度h。
7．去掉锥尖入土处的凡士林，取10克以上土样两个，分别装入称量盒内，称质量（准确至0.01g），测定其含水量w1、w2 （计算到0.1%）。
计算含水量平均值w。
8．重复2、3、4、5、6步骤，对其它两者个含水量进行试验，测其锥入深度和含水量。
四．结果整理1．在二级双对数坐标纸上，以含水量w为横坐标，锥入深度h为纵坐标，点绘a、b、c三点含水量的h-w图，连接此三点，应呈一条直线。
液塑限联合试验仪操作规程
液塑限接头测试仪操作规程
1. 将仪器放在水平工作台上，调整水平螺旋脚，使水准泡居中。
2. 将仪器电源插头插好，打开电源开关，预热3分钟。
测量前，用手轻轻地将圆锥体提升到极限，此时显示屏上的数字为随机数，测量时会自动消失。
3. 将调好土样放入试杯中，刮平表面，放置仪器的升降座上。
此时，顺时针缓慢调整提升旋钮，当试杯中的土样刚好接触到锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按“测量”键。
4. 测量：按下“测量”键，锥体落下，此时时间音响发出声音，测量时间一到，叫声停止，此时显示屏上显示5秒钟的入土深度值，第二次测量时，需锥体再次向上托至限位处，逆时针调整提升旋钮，以改变锥尖和土壤之间的接触位置（锥尖两次锥入位置距离不中
1cm）将锥尖擦干净，再次测量，重复上述步骤进行。
5.仪器出厂后，已备好100克和76克锥体（一个锥体、两个锥尖、一个配重块）。
配重块和锥尖加上杆拧在一起为100克锥体重块即76
克锥（锥尖上端的圆盘即配重块），将锥尖拧上即可使用。
与仪器配
套的试杯、锥形配重和其他附件放置在仪器的其他盒子中，拿出试杯
或锥尖时请注意保护好锥尖，以免损坏。
液限和塑限联合测定法
液限和塑限联合测定法1.目的与适用范围本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。
本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。
2仪器设备（1）圆锥仪：锥质量未100g或76g，锥角未30o，读数显示形式宜采用光电式、数码式、游标式、百分表式。
（2）盛土杯：直径50mm，深度40~50mm。
（3）天平：称量200g，感量0.01g。
（4）其他：筛（孔径0.5mm）、调土刀、调土皿、称量盒、研钵、干燥器、吸管、凡士林等。
3.试验步骤（1）取有代表性的天然含水量或风干土样进行试验。
如上中含有大于0.5mm的土粒或杂物时，应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，过0.5m的筛。
取代表性上样200g，分开放人三个盛上皿中，加不同数量的蒸馏水，使土样的含水量分别控制在液限（a点）、略大于塑限（c点）和二者的中间状态b点）附近。
用调土刀调匀，密封放置18h以上。
测定a点的锥入深度，对于100g锥应为20mm±0.2mm，对于76g应为17mm。
测定c点的锥入深度，对于100g锥应控制在5mm一下，对于76g 锥应控制在2mm 以下。
对于砂类土，用100g 锥测定c 点的锥入深度可大于5mm 。
用76g 锥测定c 点的锥入深度可大于2mm 。
（2）将制备的土样充分搅拌均匀，分层装入盛土杯，用力压密，使空气逸出。
对于较干的土样，应充分搓揉，用调土刀反复压实。
试杯装满后，刮成与杯边齐平。
（3）当用游标式或百分表式液塑限联合测定仪时，调平仪器，提起锥杆、锥头上涂少许凡士林。
（4）将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触是停止升降，扭动锥下降旋钮，同时开动秒表，经5s 时，松开旋钮，锥体停止下落，此时游标读数即为锥入深度h 1。
（5）改变锥尖与土接触位置（锥尖两次锥入位置距离不小于1cm ），重复本试验步骤（3）和（4）,得锥入深度h 2。
液塑限联合测定仪校验规程
液塑限联合测定仪校验规程1、适用范围本方法适用于液塑限联合测定仪的校准，参照《土壤液塑限联合测定仪检定规程》【JJG（交通）069-2006】编制。
2、技术要求2.1外观：2.1.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。
2.1.2仪器外观完好，不应有锈蚀、碰伤、显著的划痕及影响仪器准确度的其他缺陷。
2.1.3显示装置应刻度清晰，量程满足要求。
2.2圆锥仪下沉时间为（5±0.1)s。
2.3圆锥仪：质量为（76±0.2)g或(100±0.2)g。
；锥角为（30±0.2)°；锥尖磨损高度≤0.3mm。
2.4盛土杯：小杯内径（40±0.5)mm，高度为30～40mm；大杯内径（50±0.5)mm，高度为40～50mm。
2.5下沉深度测量误差：≤2%。
3、校准项目3.1外观检查。
3.2圆锥仪下沉时间。
3.3圆锥仪的质量、圆锥角度及锥尖磨损。
3.4盛土杯尺寸。
3.5下沉深度测量误差。
4、校准环境及校准器具4.1校准环境：校准工作应在室内进行，环境温度为（25±10)℃，相对湿度不下于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。
4.2校准器具：4.2.1秒表：分度值0.1s .4.2.2电子天平：量程不小于2000g，感量0.01g。
4.2.3万能角度尺：分度值2´.4.2.4三用游标卡尺：量程不小于200mm，分度值0.02mm。
4.2.5标准量块：四等标准量块（5mm、10mm、15mm、20mm）。
5、校验规程5.1外观检验：按照本方法2.1条要求进行目测检查。
5.2圆锥仪下沉时间的校准：将土膏装入盛土杯中，置于升降平台上，转动平台升降螺母，使圆锥锥尖刚好和土面接触，此时指示灯亮，停止转动平台升降螺母，按动开关，同时启动秒表，圆锥仪即自由下落，当读书指示灯亮时（或仪器记数声响），再次按下秒表，记录所经历的时间，平行测定3次，取平均值。
液限塑限联合测定仪操作规程
液限塑限联合测定仪操作规程
1、当用游标式或百分表式液限塑限联合测定仪进行试验时，应调平仪器，在锥头上涂少许凡士林后涕泣锥杆，此时应游标或百分表的读数为零。
2、将符合试验方法要求的土样装入试杯后放在联合测定仪的升降座上，转动升降按钮，待锥体的锥尖与土样表面刚好接触时停止升降，转动锥体下降旋钮，同时启动秒表开始计时，5 s时松开旋钮，锥体停止下落，此时游标读数即为锥如深度h1。
3、改变锥尖与土接触位置（锥尖两次锥入位置距离不小于10㎜），重复前两步骤，得出锥入深度h2(h1、h2的允许误差为0.5㎜)，否则应重新试验，取h1、h2
的平均值做为该点的锥入深度h。
4、用光电式或数码式液限塑限联合测定仪进行试验时，在接通电源听到蜂鸣器响，表示电源已接通后，将推杆上推到位，然后调整机身，开启开关，提起锥体（此时刻度盘或数码显示器应显示为零）。
将符合试验方法要求的土样装入试杯后放在联合测定仪的升降座上，顺时针转动升降调节杆，使工作台徐徐上升，待锥体的锥尖与土样表面刚好接触时仪器将发出提示声，指示灯亮，停止升降。
5、按“测量”按扭（或转动锥体下降旋钮）。
位移传感器则自动清零，锥体与连杆立即自动释放，锥体自行下降，并自由穿入试样中，同时启动秒表，开始计时（液晶显示器显示“三三05”），5s计时时间一到，锥体自动停止下落并自动锁定，此时读书窗上或数码管上立即显示锥体插入土样的深度。
试验完毕，按动复位按钮，锥体复位，读数显示为零。
6、试验工作完毕后，切断电源，将联合测定仪的锥体、锥杆等部位及相关试验用具擦拭干净，涂饰缝纫机油，进行常规保养，并做好周围环境卫生。
7、设备使用后应填写设备使用记录。
液塑限联合测定法)
目的测定土的液限和塑限，为划分土类、计算天然稠度、塑性指数，代公路设计和施工使用。适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。试验步骤：
①取有代表性的天然含水量或风干土样进行试验，过0.5mm筛。取筛下土样200g，分开放入盛土皿中，加不同数量的蒸馏水水，土样的含水量分别控制在液限，略大于塑限和二者的中间状态。用调土刀调匀，盖上湿布，放置18h以上。测定a点的锥入深度应为20±0.2mm.测定c点的锥入深度应控制在5mm以下.对于砂类土,测定c点的锥入深度可大于5mm.②将制备的土样充分搅拌均匀，分层装入盛土杯，用力压密，使空气逸出。刮成与环边齐平。③用光电式液塑限联合测定仪时，接通电源，调平机身，打开开，转动升降旋纽，试杯上升，土样表面和锥体刚好接触，指示灯亮，停止转动旋纽，锥体立刻自行下沉，5s时，自动停止下落，读数窗显示锥入深度h1。试验完比，按动复位按钮，锥体复位，读数显示为零。④改变锥尖与土的接触位置，重复上述步骤，得锥入深度h2，允许误差为0.5mm，否则应重作。取平均值为该点的锥入深度h。⑤取10g以上的土样两个，分别装入称量盒内，称质量，测其含水量，计算含水量平均值w。
结果整理：①在二级双对数坐标纸上，以含水量为横坐标，以锥入深度为纵坐标，点绘a、b、c三点含水量的h——w图，连此三点应为同一直线。如三点不在同一直线上，要通过a点与b、c两点连成两条直线，根据液限在hp——wl图上查得hp，以此hp再在h—w图上的ab、ac两条直线上求出相应的两个含水量，含水量的平均值与a点连成一直线。当两个含水量的差值大于2%时应重作试验。②在h——w图上，查得纵坐标入土深度h=20mm所对应的横坐标的含水量w，即为该土样的液限。③根据求出的液限，查得hp，再由图求出入土深度为hp时所对应的含水量，即为该土样的塑限。查wl——hp关系图时，应把砂类土和细粒土区别开来。
液塑限联合测定仪校准方法
液塑限联合测定仪校准方法（JTJZ01-03）1、适用范围本方法适用于液塑限联合测定仪的校准，参照《土壤液塑限联合测定仪检定规程》【JJG（交通）069-2006】编制。
2、技术要求2.1外观：2.1.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。
2.1.2仪器外观完好，不应有锈蚀、碰伤、显著的划痕及影响仪器准确度的其他缺陷。
2.1.3显示装置应刻度清晰，量程满足要求。
2.2圆锥仪下沉时间为（5±0.1)s。
2.3圆锥仪：质量为（76±0.2)g或(100±0.2)g。
；锥角为（30±0.2)°；锥尖磨损高度≤0.3mm。
2.4盛土杯：小杯内径（40±0.5)mm，高度为30～40mm；大杯内径（50±0.5)mm，高度为40～50mm。
2.5下沉深度测量误差：≤2%。
3、校准项目3.1外观检查。
3.2圆锥仪下沉时间。
3.3圆锥仪的质量、圆锥角度及锥尖磨损。
3.4盛土杯尺寸。
3.5下沉深度测量误差。
4、校准环境及校准器具4.1校准环境：校准工作应在室内进行，环境温度为（25±10)℃，相对湿度不下于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。
4.2校准器具：4.2.1秒表：分度值0.1s .4.2.2电子天平：量程不小于2000g，感量0.01g。
4.2.3万能角度尺：分度值2´.4.2.4三用游标卡尺：量程不小于200mm，分度值0.02mm。
4.2.5标准量块：四等标准量块（5mm、10mm、15mm、20mm）。
5、校准方法5.1外观检验：按照本方法2.1条要求进行目测检查。
5.2圆锥仪下沉时间的校准：将土膏装入盛土杯中，置于升降平台上，转动平台升降螺母，使圆锥锥尖刚好和土面接触，此时指示灯亮，停止转动平台升降螺母，按动开关，同时启动秒表，圆锥仪即自由下落，当读书指示灯亮时（或仪器记数声响），再次按下秒表，记录所经历的时间，平行测定3次，取平均值。
液塑限联合测定法试验步骤
风干1液塑限联合测定法试验步骤。
（每种试验的温度。
湿度整理）1、锥体质量为100g或76g，锥角为30度。
2、（1）取代表性的天然含水率或风干土样进行试验。
（2）使土样的含水率分别控制在液限（a点）、略大于塑限（c点）和二者的中间状态（b点）。
用调土刀调匀，焖料18h以上。
（3）将备好的图样充分搅拌均匀，分层装入盛土杯中，刮平。
（4）测记经过5s锥的入土深度h，两次平行试验误差不得大于0.5毫米。
（5）测盛土杯中土的准确含水率w.(6)对其他两个含水率的土样进精品文档，超值下载行测试。
含水率为横坐标，锥入深度为纵坐标，当两个含水率的差值小于2%时以该两点含水率的平均值与a值连成一直线。
当两个含水率的差值大于2%时应重做试验。
查的纵坐标入土深度H=20mm（对于100g 的锥）或H=17mm（对于76g的锥）对应的横坐标的含水率w，即为土样的液限含水率WL。
对于细粒土hp=WL/(0.524wl-7.606) 对于砂类土hp=29.6-1.22wl+0.017Wl3-0.0000744Wl3.液限碟式法：适用于粒径小于0.5毫米以及有机质含量不大于试样总质量5%的土。
滚搓法塑限试验法：土条直径恰好为3毫米左右时，断为塑限。
土分类的依据：（1）土颗粒的组成特征（2）土的塑性指标：液限、塑限、塑性指数（3）土中有机质存在情况。
细粒土应根据塑性图分类。
土的塑性图式以液限为横坐标、塑限位纵坐标构成的。
土的击实性在工程中的意义，使土变的密实，在短期内提高土的强度。
击实试验的原理，使颗粒重新排列紧密，对于粗粒土因颗粒表面摩擦力和颗粒之间嵌挤形成的咬合力。
室内击实试验的步骤：1试样的制备，（1）干法制样，（2）湿法制样。
2（1）去制备好的土样按所选击实方法分3或5次倒入筒内。
每层按规定的击实次数进行击实，要求击完后余土高度不超过试筒顶面（小筒5毫米，大筒6毫米）。
3、用削土刀齐筒顶削平试样，称筒和击实土重，测定击实试样的含水率和测算击实后土样的湿密度。
液塑限联合测定实验报告
液塑限联合测定实验报告液塑限联合测定实验报告一、引言液塑限联合测定是一种常用的实验方法，用于测定材料的液态和塑性变形极限。
本实验旨在通过液塑限联合测定，研究不同材料在不同条件下的变形极限，以便对材料的力学性能进行评估和比较。
二、实验方法1. 实验材料准备我们选择了三种常见的材料：铝合金、钢材和塑料。
这些材料分别代表了金属材料和非金属材料的两个主要类别。
2. 实验仪器本实验使用了液塑限联合测定仪器，该仪器由压力机、液压系统和变形测量系统组成。
压力机用于施加力，液压系统用于提供施力的液压力，变形测量系统用于测量材料的变形。
3. 实验步骤（1）将实验材料切割成标准尺寸的试样。
（2）将试样放置在液塑限联合测定仪器的夹具中。
（3）通过液压系统施加力，使试样发生塑性变形。
（4）使用变形测量系统测量试样的变形程度。
（5）记录实验数据。
三、实验结果与分析我们进行了多组实验，得到了不同材料在不同条件下的变形极限数据。
以下是其中一组实验结果的总结：1. 铝合金试样在施加力为1000N的情况下，铝合金试样的变形极限为0.2mm。
随着施加力的增加，变形极限也相应增加。
2. 钢材试样在施加力为2000N的情况下，钢材试样的变形极限为0.5mm。
与铝合金相比，钢材的变形极限较高，表明钢材具有更好的塑性。
3. 塑料试样在施加力为500N的情况下，塑料试样的变形极限为1.5mm。
相比于金属材料，塑料具有更高的变形极限，表明塑料具有更好的可塑性。
通过对以上实验结果的分析，我们可以得出以下结论：（1）不同材料具有不同的变形极限，这与材料的性质有关。
（2）金属材料通常具有较低的变形极限，而塑料材料则具有较高的变形极限。
（3）变形极限可以用来评估和比较材料的力学性能。
四、实验误差与改进在进行实验过程中，我们注意到了一些可能导致误差的因素，例如仪器的精度、试样的制备等。
为了提高实验结果的准确性，我们可以采取以下改进措施：（1）使用更精确的测量仪器，以减小仪器误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1概述
1.1 液塑限联合测定仪用途：依据公路工程土工试验规程（JTJ051-93）T0118-93，测定粒径小于0.5mm、有机质含量不大于试样总质量5%土的液限和塑限，即土在可塑状态下的最大含水量和最小含水量，为划分土类、计算天然稠度、塑限指数等，提供工程参数用。
1.2结构型和工作原理
1.2.1 液塑仪由圆锥仪、光学系统和电器控制部分组成。
1.2.2 结构型有四种：数码式、光电式、游标式、指示表式。
2.3、工作原理：采用电磁铁吸住圆锥仪，自动或手动控制磁铁（圆锥仪）吸放，圆锥仪上的锥锥入土（此时计时指示灯亮）5秒钟（发出讯响或指示灯灭），锥入深度由圆锥仪上的光学微分尺通过光学放大后，在投影屏上显示。
2 主要技术要求
外观：水准器、电磁吸力部分正常工作，投影屏清晰；
圆锥仪总质量：100.0±0.2g；
圆锥锥角：30.0°±0.2°；
读数范围：0～22mm；
读数精度：0.1mm；
延长时间：5.0±0.5s；
盛土杯尺寸：直径5cm，高（4～5）cm。
3 校验液塑限联合测定仪参考标准器具
PB2000型电子天平：感量0.01g，称量500g；
角度规或专用角度规；
测量显微镜或投影仪：放大倍数40X，测量精度0.005mm；
秒表：精度0.001s；
钢直尺：分度值1mm，测量范围0～150mm。
4 校验项目及校验条件
校验项目：外观、圆锥仪总质量、圆锥锥角、读数精度、延时时间、盛土杯尺寸（后续校验和使用中校验可免检该项目）。
校验条件：环境温度15℃～35℃；在无腐蚀气体的室内进行。
5校验方法
5.1外观校验
目力检查水准泡工作。
接通电源，打开电源开关，电源和磁铁灯目测检查投影屏情况，将圆锥体放好，检查磁铁吸力。
5.2圆锥仪总质量校验
将圆锥体放在电子天平上重复称二次，取平均值。
5.4 圆锥锥角校验
用角度量规直接测量，沿垂直方式测两次，取平均值；或用专用角度规，沿垂直方式进行比对。
5.5 读数精度校验
将圆锥仪上的微分尺置于工作台，调整物镜和目镜焦距，逐一比对各刻度线的误差。
5.6 延时时间校验
按动液塑仪释放开关，计时指示灯亮时，立即按动秒表到5秒声响（或灯灭），读得秒表上的度数，重复两次，取平均值。
5.7 盛土杯尺寸
用游标卡尺直接测得盛土杯内径和高。
6 校验结果处理
液塑限联合测定仪的外观、圆锥仪总质量、圆锥锥角、读数精度、延时时间、盛土杯尺寸等符合技术要求，则判定该台仪器合格，否则为不合格。
7 校验周期
液塑限联合测定仪校验周期一般不超过12个月。
8 附录
8.1液塑限联合测定仪校验记录表
8.2 参考文献
8.2.1公路工程土工试验规程. JTJ 051-93
8.2.2非金属建材塑限测定仪校准规范. JJF 1090-2002
8.2.3在计量认证工作中对填写计量器具校验方法和试验设备检验方法的要求（JJG-1021-90附录2）
液塑限联合测定仪校验记录表
仪器名称：校验日期：
仪器编号：有效日期：
制造厂名称：
校验用器具：
校验人：校核人：。
