单片机防止电磁干扰的方法
单片机硬件设计中的EMC兼容性与干扰抑制技术
单片机硬件设计中的EMC兼容性与干扰抑制技术单片机硬件设计中的电磁兼容性（EMC）与干扰抑制技术引言在现代电子设备中，单片机（Microcontroller Unit，MCU）起到了至关重要的作用。
单片机的硬件设计必须考虑电磁兼容性（Electromagnetic Compatibility，EMC）和抑制干扰的技术。
本文将介绍单片机硬件设计中的EMC兼容性和干扰抑制技术，包括电磁干扰的来源、EMC设计要求、常用的干扰抑制技术以及正确的布线和接地技巧。
一、电磁干扰的来源电磁干扰可以由各种外部和内部因素引起。
以下是一些常见的电磁干扰来源：1. 射频辐射：包括无线通信、雷达或其他射频电源等设备产生的电磁波。
2. 电源线干扰：来自交流电源线的噪声，如谐波和干扰信号。
3. 开关电源：开关电源高频噪声会通过电源线和地线传播到其他电子设备中。
4. 过电压和静电放电：电气设备的开关、电磁阀等在操作时可能产生过电压和静电放电。
5. 瞬态电压：包括闪电击中电力线、开关电源的瞬态电压等。
二、EMC设计要求为了满足EMC设计要求，单片机硬件设计应考虑以下方面：1. 辐射和传导：抑制电磁辐射和传导干扰，以确保设备不会对其他设备产生干扰。
2. 抗干扰：增强设备的抗干扰能力，使其能够正常工作并受到外部干扰的影响较小。
3. 地址线、数据线和控制线的布局：合理的布局可以减少交叉耦合和串扰，降低电磁干扰。
4. 接地：良好的接地设计可以降低共模噪声和差模噪声，提高设备的抗干扰能力。
5. 输入输出端口的保护：通过使用适当的保护电路来保护单片机的输入输出端口，防止它们受到外部电磁干扰的损坏。
三、干扰抑制技术1. 滤波器：采用适当的滤波器可以抑制进入单片机的高频噪声。
常见的滤波器包括RC滤波器和LC滤波器。
2. 屏蔽：通过在关键部件周围添加屏蔽罩或屏蔽层，可以有效地防止电磁波的干扰。
3. 地线设计：良好的接地设计可以减少回路的回流电流，降低共模噪声，并提高设备的抗干扰能力。

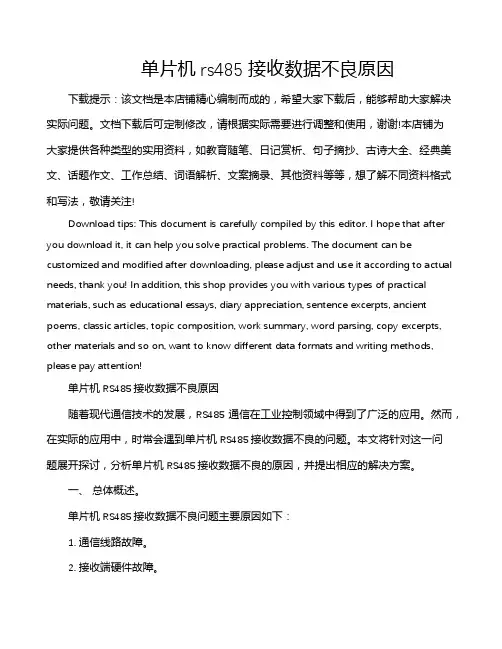

单片机rs485接收数据不良原因
单片机rs485接收数据不良原因下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!单片机RS485接收数据不良原因随着现代通信技术的发展，RS485通信在工业控制领域中得到了广泛的应用。
如何解决单片机的抗干扰问题
如何解决单片机的抗干扰问题随着单片机的发展，单片机在家用电器、工业自动化、生产过程控制、智能仪器仪表等领域的应用越来越广泛。
然而处于同一电力系统中的各种电气设备通过电或磁的联系彼此紧密相连，相互影响，由于运行方式的改变，故障，开关操作等引起的电磁振荡会波及很多电气设备。
这对我们单片机系统的可靠性与安全性构成了极大的威胁。
单片机测控系统必须长期稳定、可靠运行，否则将导致控制误差加大，严重时会使系统失灵，甚至造成巨大损失。
因此单片机的抗干扰问题已经成为不容忽视的问题。
1 干扰对单片机应用系统的影响1.1测量数据误差加大干扰侵入单片机系统测量单元模拟信号的输入通道，叠加在测量信号上，会使数据采集误差加大。
特别是检测一些微弱信号，干扰信号甚至淹没测量信号。
1.2 控制系统失灵单片机输出的控制信号通常依赖于某些条件的状态输入信号和对这些信号的逻辑处理结果。
若这些输入的状态信号受到干扰，引入虚假状态信息，将导致输出控制误差加大，甚至控制失灵。
1.3 影响单片机RAM存储器和E2PROM等在单片机系统中，程序及表格、数据存在程序存储器EPROM或FLASH中，避免了这些数据受干扰破坏。
但是，对于片内RAM、外扩RAM、E2PROM 中的数据都有可能受到外界干扰而变化。
1.4 程序运行失常外界的干扰有时导致机器频繁复位而影响程序的正常运行。
若外界干扰导致单片机程序计数器PC值的改变，则破坏了程序的正常运行。
由于受干扰后的PC 值是随机的，程序将执行一系列毫无意义的指令，最后进入“死循环”，这将使输出严重混乱或死机。
2 如何提高我们设备的抗干扰能力2.1 解决来自电源端的干扰。
三个条件下单片机工作的要求
三个条件下单片机工作的要求在当今高度数字化的社会，单片机（Microcontroller）已经成为了各种电子设备的核心。
它们可以被用于控制和管理各种系统，如家电、汽车、仪器仪表等。
然而，单片机的工作需要满足一定的条件，才能确保系统的正常运行。
本文将探讨三个条件下单片机工作的要求，并从简单到复杂逐步展开。
首先，单片机工作的第一个条件是稳定的电源。
电源是单片机正常运行的基础，任何不稳定的电源都可能导致系统崩溃或数据丢失。
因此，在设计单片机系统时，必须确保为单片机提供一个稳定的电源供应。
这可以通过使用电源滤波电路、稳压电路和可靠的电源装置来实现。
此外，还要注意电源的电压和电流需与单片机的工作要求相匹配，以免过高或过低的电压对单片机造成损害。
接下来，单片机工作的第二个条件是适当的时钟信号。
时钟信号是单片机内部操作的基准，它确定了单片机的工作速度和顺序。
单片机的时钟信号可以来自外部晶体振荡器或内部振荡电路。
无论是使用外部还是内部时钟，都需要对时钟信号进行正确的设置和校准，以确保单片机的定时和同步操作能够正常进行。
此外，还要注意时钟信号的频率和稳定性，以提供准确的计时和节奏，避免单片机工作出现错误。
最后，单片机工作的第三个条件是合适的环境温度和湿度。
单片机是固态电子器件，其性能和寿命受环境条件的影响。
因此，在安装和使用单片机时，应尽量避免高温、低温和潮湿等恶劣环境。
如果无法避免，可以采取一些措施来保护单片机，如使用散热器、风扇和密封性较好的外壳等。
同时，还需要确保单片机周围的环境温度和湿度处于合理的范围内，以防止电子元件受潮腐蚀或温度过高导致故障。
综上所述，单片机工作的三个条件是稳定的电源、适当的时钟信号和合适的环境温度和湿度。
只有在满足这些条件的前提下，单片机才能正常运行，并发挥其控制和管理系统的功能。
因此，在设计和使用单片机系统时，务必要注意和满足这些条件，以确保系统的可靠性和稳定性。
对于这个主题的理解和观点，我认为单片机工作的要求是非常重要的。
单片机测控系统中的电气隔离技术
根据隔离程度的不同，电气隔离技术可分为完全隔离 和不完全隔离。
不完全隔离是指两个电路之间存在一定的电联系，但 这种联系不足以对电路的正常工作产生影响。这种隔 离方式通常用于低电压、小电流和低频信号的场合， 以实现电路之间的信号传输和控制。
电气隔离技术的应用范围
01
电气隔离技术广泛应用于各种电子设 备和系统中，如电力电子设备、通信 设备、工业自动化控制系统、家用电 器等。
THANKS
谢谢您的观看
03
单片机测控系统中的电气隔离 技术
基于模拟电路的电气隔离技术
变压器隔离
通过变压器实现输入和输出之间的电 气隔离，变压器初级和次级之间的绝 缘层可以有效地阻止电流从一个电路 传输到另一个电路。
光电耦合器隔离
利用光电耦合器将输入信号转换为光 信号，再通过光敏管将光信号转换为 电信号，实现输入和输出之间的电气 隔离。
光电耦合器的优点
光电耦合器具有较高的绝缘电阻和耐压能力，能够有效地抑制共模干扰，提高 系统的抗干扰能力。同时，它还具有较小的体积和重量，方便在单片机测控系 统中应用。
采用脉冲变压器实现电气隔离
脉冲变压器工作原理
脉冲变压器是一种利用电磁感应原理传输脉冲信号的器件，它通过将输入的脉冲 信号转换为磁能，再通过磁能将脉冲信号还原，从而实现了输入输出之间的电气 隔离。
智能化
单片机测控系统具有智能化特 点，能够根据被控对象的变化 自动调整控制策略，提高系统 的自适应性。
可靠性
该系统采用电气隔离技术等措 施，确保系统的稳定性和可靠
性。
单片机测控系统的应用场景
工业自动化
单片机测控系统广泛应用于工业自动化领域 ，如生产线控制、机器人控制等。
医疗设备
解决单片机EMC问题的8个方法
解决单片机EMC问题的8个方法本文中所提到的对电磁干扰的设计我们主要从硬件和软件方面进行设计处理，下面就是从单片机的PCB设计到软件处理方面来介绍对电磁兼容性的处理。
一、影响EMC的因数1、电压：电源电压越高，意味着电压振幅越大，发射就更多，而低电源电压影响敏感度。
2、频率：高频产生更多的发射，周期性信号产生更多的发射。
在高频单片机系统中，当器件开关时产生电流尖峰信号;在模拟系统中，当负载电流变化时产生电流尖峰信号。
3、接地：在所有EMC题目中，主要题目是不适当的接地引起的。
有三种信号接地方法：单点、多点和混合。
在频率低于1MHz时，可采用单点接地方法，但不适宜高频;在高频应用中，最好采用多点接地。
混合接地是低频用单点接地，而高频用多点接地的方法。
地线布局是关键，高频数字电路和低电平模拟电路的接地电路尽不能混合。
4、PCB设计：适当的印刷电路板（PCB）布线对防止EMI是至关重要的。
5、电源往耦：当器件开关时，在电源线上会产生瞬态电流，必须衰减和滤掉这些瞬态电流。
来自高di/dt源的瞬态电流导致地和线迹发射电压，高di/dt产生大范围的高频电流，激励部件和线缆辐射。
流经导线的电流变化和电感会导致压降，减小电感或电流随时间的变化可使该压降最小。
二、对干扰措施的硬件处理方法1、印刷线路板（PCB）的电磁兼容性设计PCB是单片机系统中电路元件和器件的支撑件，它提供电路元件和器件之间的电气连接。
随着电子技术的飞速发展，PCB的密度越来越高。
PCB设计的好坏对单片机系统的电磁兼容性影响很大，实践证实，即使电路原理图设计正确，印刷电路板设计不当，也会对单片机系统的可靠性产生不利影响。
例如，假如印刷电路板的两条细平行线靠的很近，会形成信号波形的延迟，在传输线的终端形成反射噪声。
因此，在设计印刷电路板的时候，应留意采用正确的方法，遵守PCB设计的一般原则，并应符合抗干扰的设计要求。
要使电。
单片机对无线接收模块的干扰
3。
单片机对接收模块的干扰
单片机模拟2262时一般都很正常，然而单片机模拟2272解码时通常会发现遥控距离缩短很多，这是因为单片机的时钟频率的倍频都会对接收模块产生干扰，51系列的单片机电磁干扰比较大，2051稍微小一些，PIC系列的比较小，我们需要采用一些抗干扰措施来减小干扰。
比如单片机和遥控接收电路分别用两个5伏电源供电，将DF接收板单独用一个78L05供电，单片机的时钟区远离DF接收模块，降低单片机的工作频率，中间加入屏蔽等。
接收模块和51系列单片机接口时最好做一个隔离电路，能较好地遏制单片机对接收模块的电磁干扰。
DF接收模块工作时一般输出的是高电平脉冲，不是直流电平，所以不能用万用表测试，调试时可用一个发光二极管串接一个3K的电阻来监测DF模块的输出状态。
DF无线数据模块和PT2262/PT2272等专用编解码芯片使用时，连接很简单只要直接连接即可，传输距离比较理想，一般能达到600米以上，如果和单片机或者微机配合使用时，会受到单片机或者微机的时钟干扰，造成传输距离明显下降，一般实用距离在200米以内。
DF模块目前能提供315MHZ的超再生、超外差模块和433MHZ超外差模块。
单片机系统中的EMC电磁兼容性设计方案
单片机系统中的EMC电磁兼容性设计EMC电磁兼容性包括EMI(interference)和EMS(susceptibility),也就是电磁干扰和电磁抗干扰。
随着智能化技术的发展，单片机的应用也日益广泛。
虽然单片机本身有一定的抗干扰能力，但是用单片机为核心组成的控制系统在应用中，仍存在着电磁干扰的问题。
为防止外界对系统的EMI，并确保单片机控制系统安全可靠地运行，必须采取相应的EMS措施。
1 EMI的产生原因分析在单片机系统的工作环境中，往往有许多强电设备，特别是电机启动和继电器的吸合将对单片机产生强烈的干扰，使用示波器的话可以看到电源电压波形上有明显的毛刺干扰。
此外受到条件限制有时单片机控制系统的各部分之间要有较远的距离，数据和控制线使用较长的导线且没有良好的屏蔽措施，这会使得电磁干扰就更容易混入系统之中。
总之对单片机系统的EMI总是以辐射、电源回路等方式进入的，其途径主要有三种，第一是输入途径，它使得模拟信号出现失真，数字信号产生错误，系统如根据有问题的信号进行运算处理结果将必然是错误的。
第二是输出途径，干扰会和各输出信号叠加，造成输出信号混乱，不能将系统真实的处理结果进行表达。
第三是单片机内部总线干扰，干扰使得控制、地址、数据总线上的内部数字信号错乱，使MCU出错，程序跑飞，甚至当机。
2 EMS技术的主要研究方向针对单片机系统中干扰产生的原因和途径，EMS技术主要研究方向集中于硬件的屏蔽、隔离、滤波、接地以及软件编程等方面。
屏蔽主要适用于切断通过静电耦合、感应耦合或交变电磁场耦合形成的电磁噪声传播途径。
分别对应于此三种耦合可以采取静电屏蔽、磁场屏蔽与电磁屏蔽。
屏蔽技术的研究方向主要是如金属、磁性、复合材料等各种材料的屏蔽效能，如多层、单层、孔隙等各种结构的屏蔽效能，各种形状的屏蔽体的屏蔽效能以及屏蔽体的设计以及屏蔽与接地的关系等。
隔离是用于切断传导形式的电磁噪声的传播途径。
隔离技术的研究方向主要采用直交流继电器、隔离变压器或光电隔离器件等进行隔离。
单片机应用系统的抗干扰技术设计方案
第五章单片机应用系统的抗干扰技术设计§5．1 干扰源我们要进行抗干扰措施，首先就得仔细研究干扰产生的原因、途径，掌握或了解其规律后，才能有针对性地提出各种抗干 / 扰的理论和措施。
5.1.1干扰与噪声的区别(1> 噪声是绝对的，它的产生或存在不受接收者的影响，是独立的，与有用信号无关。
干扰是相对有用信号而言的，只有噪声达到一定数值、它和有用信号一起进入应用系统并影响其正常工作时才形成干扰。
(2> 干扰在满足一定条件时，可以消除；噪声在一般情况下，难以消除，只能减弱。
5.1.2分类根据产生干扰的物理原因，干扰可以分为如下几种类型：机械干扰、热干扰、光干扰、湿度干扰、化学干扰、电和磁的干扰、射线辐射干扰。
其中，电和磁的干扰是最为普遍和严重的干扰，下面对电磁干扰作重点论述。
电磁干扰的分类：(1> 从噪声产生的来源分类可以分为：错误!固有噪声源固有噪声是指器件内部物理性的无规则波动所形成的噪声。
错误!人为噪声源人为噪声源主要是各种电气设备所产生的噪声，主要有以下几种：1. 工频噪声，大功率输电线是典型的工频噪声源。
低电平的信号线只要有一段长度与输电线平行，就会受到明显的干扰；即使一般室内的交流电源线，对输入阻抗低和灵敏度高的传感器来说也会是很大的干扰源。
在传感器的内部，由于工频感应也会产生交流噪声，它所形成的干扰也不可忽视。
2. 射频噪声，高频感应加热、高频焊接等工业电子设备以及广播、电视、雷达及通信设备等通过辐射或通过电源线会给附近的传感器系统带来干扰。
3. 电子开关，由于电子通断的速度极快，使电路中的电压和电流发生急剧的变化，形成冲击脉冲，从而成为噪声干扰源。
错误!自然噪声源和放电噪声自然噪声主要指天电形成的放电现象。
放电现象的起因不仅是天电，还有各种电气设备所造成的，主要有：电晕放电、火花放电、放电管放电等。
(2> 从干扰的出现区域来分可分为内部干扰和外部干扰。
(3> 从干扰对电路作用的形成分类错误!差模干扰也称为串联干扰，差模干扰进入电路后，使传感器系统 / 的一个信号输入端子相对于另一个信号输入端子的电位发生变化，即干扰信号与有用信号按电势源串联起来作用于输入端。
单片机抗干扰措施
单片机抗干扰措施概述在单片机应用中，抗干扰是一个非常重要的问题。
由于电磁干扰的存在，单片机可能会受到干扰信号的影响，导致系统的性能下降甚至功能失效。
因此，为了确保单片机系统的稳定运行，需要采取一些抗干扰措施。
本文将介绍单片机常见的抗干扰措施，包括软件抗干扰措施和硬件抗干扰措施。
软件抗干扰措施1. 外部中断和定时中断技术外部中断是单片机接收外部信号的一种方式，通过设置中断触发条件，当接收到特定信号时触发中断处理程序。
通过使用外部中断技术，可以及时响应干扰信号的触发，进行干扰处理。
定时中断也是一种常见的抗干扰措施。
通过设置定时器，定时生成中断信号，进行对干扰信号的定时处理。
2. 硬件监控和重启单片机系统中，可以通过硬件监控电压、温度、电流等参数，并根据监控结果采取相应措施。
例如，如果电压过高或过低，可以通过监控电源电压的方式，自动重启系统，以恢复正常运行。
3. 硬件看门狗硬件看门狗是一种常见的抗干扰措施。
通过设置看门狗定时器，在预设时间内必须向看门狗喂狗，否则看门狗将复位单片机。
看门狗能够有效监控单片机运行，并在系统崩溃或运行异常时进行自动重启。
硬件抗干扰措施1. 接口屏蔽和过滤对于单片机与外部设备接口，可以通过屏蔽和过滤的方式降低干扰信号的影响。
接口屏蔽是通过在接口线上添加屏蔽层，减少干扰信号对于单片机的干扰。
常见的屏蔽层材料包括金属层、导电胶和导电纤维等。
接口过滤是通过添加滤波器或滤波电路，降低接口信号中的干扰成分。
常见的滤波器包括低通滤波器和带阻滤波器等。
2. 地线设计在单片机系统中，地线设计也是一个重要的抗干扰措施。
合理地划分地线，避免地线回路产生环形，可以有效减少共模干扰。
3. 电源干扰削弱技术电源干扰是单片机系统中常见的干扰源之一。
为了降低电源干扰，可以采取以下措施：•过滤电源线，加装滤波电容和滤波电阻，降低电源中的高频干扰成分。
•使用稳压器或电源滤波器，确保电源稳定，并降低电源线上的干扰噪声。
