主板维修-CPU供电电路

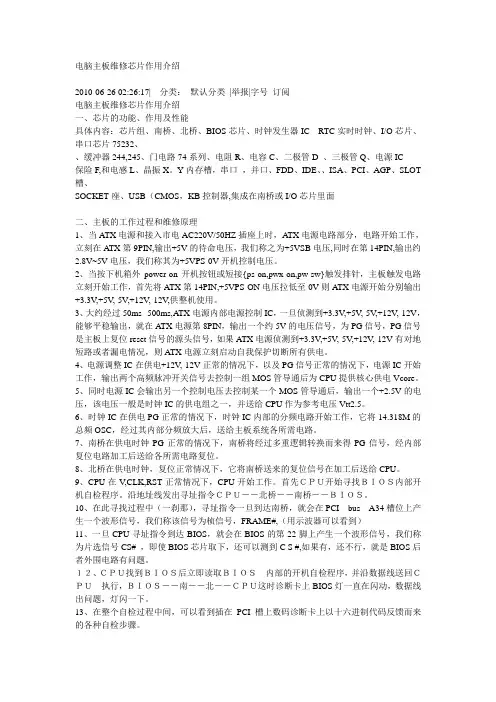

电脑主板维修芯片作用介绍
电脑主板维修芯片作用介绍2010-06-26 02:26:17| 分类：默认分类|举报|字号订阅电脑主板维修芯片作用介绍一、芯片的功能、作用及性能具体内容：芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC保险F,和电感L、晶振X。
Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT 槽、SOCKET座、USB（CMOS，KB控制器,集成在南桥或I/O芯片里面二、主板的工作过程和维修原理1、当ATX电源和接入市电AC220V/50HZ插座上时，ATX电源电路部分，电路开始工作，立刻在ATX第9PIN,输出+5V的待命电压，我们称之为+5VSB电压,同时在第14PIN,输出约2.8V~5V电压，我们称其为+5VPS-0V开机控制电压。
2、当按下机箱外power-on开机按钮或短接{ps-on,pwx-on,pw-sw}触发排针，主板触发电路立刻开始工作，首先将ATX第14PIN,+5VPS-ON电压拉低至0V则A TX电源开始分别输出+3.3V,+5V,-5V,+12V,-12V,供整机使用。
3、大约经过50ms--500ms,ATX电源内部电源控制IC，一旦侦测到+3.3V,+5V,-5V,+12V,-12V，能够平稳输出，就在A TX电源第8PIN，输出一个约5V的电压信号，为PG信号，PG信号是主板上复位reset信号的源头信号，如果A TX电源侦测到+3.3V,+5V,-5V,+12V,-12V有对地短路或者漏电情况，则ATX电源立刻启动自我保护切断所有供电。
4、电源调整IC在供电+12V,-12V正常的情况下，以及PG信号正常的情况下，电源IC开始工作，输出两个高频脉冲开关信号去控制一组MOS管导通后为CPU提供核心供电Vcore。
5、同时电源IC会输出另一个控制电压去控制某一个MOS管导通后，输出一个+2.5V的电压，该电压一般是时钟IC的供电组之一，并送给CPU作为参考电压Vtt2.5。
主板电路维修资料
主板电路维修资料CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制电压给后级电路（产生）—主供电。
括号内的表示该处所起的作用。
2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。
3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、场管组成的脉宽调制电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU 供电，当场管闭合时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。
CPU主供电的总结1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用代换法）；2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；3、有部分主板不加CPU风扇时没有主供电输出主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、965等；SLOT结构的有：754、930等。
二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。
三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。
怎样识别主板的厂商型号：可通过以下方法查看主板的型号。
（1）在北桥（Northbridge)的散热片上贴有厂商的标识；（2）在主板的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。
四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最近生产的主板，主要是为了解决北桥和CPU散热问题）下面再介绍一下CPU插座的类型：1、Mpga具体的有MPGA478、MPGA370、MPGA423。
其中，MPGA478支持的CPU类型为：p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老P4且1.3G—1.8G。
台式机CPU供电电路功能板-H81使用说明书
台式机CPU供电电路功能板-H81使用说明书中盈创信（北京）科技有限公司目录一、简介 (1)二、台式机CPU供电电路功能板-H81介绍 (1)2.1 功能介绍 (1)2.2 功能板外观及接口说明 (1)2.3 功能板指示灯状态说明 (2)三、电路原理图 (2)四、标准故障点设置位置及方法 (2)4.1 故障点设置方法 (2)4.2 故障点设置方案 (3)4.3 故障点设置方法建议 (3)五、料包清单 (3)六、注意事项 (4)七、装箱清单 (4)一、简介中盈创信芯片级检测与维修实训室方案专为芯片级检测与维修实训室设计，实训室设备组件包括芯片级检测与维修功能板、智能检测平台、智能检测平台中心管理系统和智能检测软件。
其中功能板属于实训类消耗品，每一种功能板均为某种设备中某一部分电路的还原及改进，可对功能板进行故障循环的设定及维修。
功能板可以与智能检测平台配合，实现功能板的维修前故障检测，维修后结果确认，进而与中盈创信芯片级检测与维修实训室管理软件联动，实现课程组织、实验管理、教师及学生管理、成绩管理等功能。
中盈创信芯片级检测与维修实训室方案是各院校组建芯片级检测与维修实训室培养芯片级检测与维修人才的理想选择。
二、台式机CPU供电电路功能板-H81介绍2.1 功能介绍台式机CPU供电电路功能板-H81为电脑主板CPU电路的功能板，能够实现台式机主板CPU电路工作过程。
2.2 功能板外观及接口说明1、外接连线接口A（黑色）：40PIN的黑色排线接口（与检测平台40PIN黑色排线接口相连，用于维修前及维修后检测，维修过程中无需连接。
）2、外接连线接口B（白色）：40PIN的白色排线接口（与检测平台40PIN白色排线接口相连，用于维修前及维修后检测，维修过程中无需连接。
）3、J1：输入9V的直流电源4、LED1：红色指示灯2.3 功能板指示灯状态说明1、未连接直流电源，这相当电脑关机状态。
2、插上直流电源，红色指示灯亮，这时候相当于CPU电路工作状态。
电脑主板CPU供电电路的维修
电脑主板CPU供电电路的维修CPU供电电路是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，满足正常工作的需要。
CPU供电电路通常采用PWM(PtilseWidthMedulation脉冲带宽调制)开关电源，该部分电路主要是由PWM电源管理芯片、场效应管(MOSFET管)、储能线圈和滤波电容'等元器件完成。
CPU供电电路的电路框图如下图所示。
一、CPU 供电电路的工作原理不同的CPU需要的工作电流和工作电压是不同的，P3CPU有内核和外核两种供电电压，内核供电电压Vcore为1.2V-2V，外核供电电压为固定的2.5V(外核供电电压一般由三端稳压器得到)：P4CPU的供电电压有内核供电电压Vcore(通常为1.O5V-1.5V)和AGTL总线终端电压VTT(针对不同型号的CPU有1.8V、1.5V、1.l25V，这个供电电压一般由北桥供电电路提供，电路比较简单)。
CPU的核心电压供电电路是最容易损坏的电路，因此在维修工作中所指的CPU供电电路一般都是指核心供电电路(Vcore电路)。
主板上所用的PWM电源管理芯片都有几个电压识别控制踹(通常为VIDO-VID4)，这些引脚通常与CPU相连(如不接CPU，则这几个控制端默认为高电平)，通过控制这些引脚的电平，就可以控制输出的直流电压值，即CPU的供电电压。
不同型号的CPU在出厂时已通过对相应的VIDO-VID引脚悬空和短按的方法设定了CPU的供电电压值，如不接CPU则VIDO-VID4引脚为默认高电平，电源PWM电源管理芯片停止工作。
接上CPU后，电源电路中的PWM电源管理芯片就会先判断CPU需要多高的供电电压，然后就会通过改变驱动脉冲输出端脉冲信号的占空比(即单位时间内场效应管的导通时间和总时间之比)来控制场效应管的导通，从而控制输出电压，如下右图所示。
由于单个MOSFET管的输出电流通常为20A左右，而对于一些耗电量大的CPU(如Pentium4、AthlonXP系列CPU)其需要电流通常高于45A，这时就需要将多个供电电路并联起来为CPU供电，有几路供电电路并联就称为“几相”供电。
开机电路检修流程,CPU电路和检修
开机电路检修流程,CPU电路和检修1：开机电路检修流程2：CPU电路和检修3：时钟电路主板的开机电路主板的开机电路，主板的开机电路由两部分组成。
一个是主开机电路，一个是CMOS电路，CMOS 电路包括（CMOS、实时晶振、跳线）小的元器件组成，现在主板的电路设计非常复杂，也非常快，但是基本的电路是大致相同的，只要掌握其中的一种开机电路的原理，在市面上不管是什么样的开机电路都可以很快的进行检修，这是一个典型的威胜芯片组的开机电路，还有Intel芯片组的开机电路就更加容易，Intel芯片组的开机电路一般都是通过I/O来实现的。
I/O芯片里面它集成了一个电源管理系统，在南桥内部也集成了一个电源管理系统，也就是说是一个电源开关，这个电源开关它起到了一个什么样的作用呢，就是你给它一个触发信号它会将这个电源开关打开，使ATX电源所有供电为主板上的这些需要供电的元器件进行供电，让它们进行稳定工作。
在讲开机电路之前，先熟悉一下与开机电路相关的一些无器件。
第一个NQ（南桥），它内部集成了一个电源管理系统，实时晶振32。
768KHZ，它的主要作用是为南桥内部作一个起始的麦冲。
第二个作用就是使客户的时间和电脑的时间保持一致。
第三个CMOS电池，旁边的CMOS跳线，一般很有规律，三根针，一根接地，中间一根南桥相连，最边上的一根和CMOS电池相连，CMOS电池的作用是在主板关机以后保持电脑上所设置的一些信息，若CMOS电池没有电了，那信息就丢失了。
实时晶振晶振损坏，电脑上的时间跳得特别慢或特别快，总之和客户的时间不一致，90%都有是实时晶振老化引起的，通过万表测两个引脚之间的电压差，正常的电压差在1。
9V左右，通过手触摸两个引脚，这样主板就可以末名加电，这种现象也是实时晶振老化，时间跳得快慢可以判断它损坏，所以实时晶振在开机电路中是一个非常易损元件，针对主板不加电这情况，实时晶振是检修的一个重点。
绿线，也叫开机线。
高电频不开机，低电频开机。
计算机主板各供电电路图解
计算机主板各供电电路图解主板上的供电电路常见有CPU供电电路，内存供电电路，AGP、PCI、ISA供电电路以及I/O供电电路等，这些电源电路一种是开关电源，由双场效应管(MOSFT管)和电感线圈、电解电容组成；另一种是低压差线性调压芯片组成的调压电路。
这两种电路都能够为主板上不同的芯片和组件提供精密的电源电压。
1、CPU供电电路为了降低CPU制造成本，CPU核心电压变得越来越低，于是把ATX电源供给主板的12V、5V和3.3V直流电通过CPU的供电电路来进行高直流电压到低直流电压转换。
（1）CPU供电电路组成由于CPU工作在高频、大电流状态，它的功耗非常大。
因此，CPU供电电路要求具有非常快速的大电流响应能力，同时干扰少。
CPU供电电路使用开关电源，该电源由控制（电源管理）芯片、场效应管、电感线圈和电解电容等元件组成，其中控制芯片主要负责识别CPU供电幅值，振荡产生相应的矩形波，推动后级电路进行功率输出（控制芯片的型号常见有：HIP630l、CS5301、TL494、FAN5056等），场效应管起开关控制作用，电感线圈和电解电容起滤波作用。
主板的CPU供电电路框图如图1所示。
主板的CPU供电电路框：图1 CPU供电电路框图开机后，当控制芯片获得ATX电源输出的+5V或+12V供电后，为CPU提供电压，接着CPU电压自动识别引脚发出电压识别信号VID 给控制芯片，控制芯片通过控制两个场效应管导通的顺序和频率，使其输出的电压与电流达到CPU核心供电要求，为CPU提供工作需要的供电。
CPU的供电方式又分为许多种，有单相供电电路、两相供电电路、多相供供电电路。
（2）CPU供电电路原理图2是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源。
+12V是来自ATX电源的输入，通过一个由电感线圈L1和电容C1组成的滤波电路，然后进入两个开关管（场效应管）组成的电路，此电路受到PMW控制芯片控制（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的输出所要求的电压和电流，再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线，这就是“多相”供电中的“一相”，即单相。
电脑主板维修资料常见故障维修没电到的原因
电脑主板维修资料常见故障维修没电到的原因技术类别：电脑发布时间：2009-9-13 人气指数：650电脑主板不加电故障检修纵横谈主板不加电的故障原因可分为两类：一类是由于某组供电负载出现对地短路导致主板或ATX电源进入保护状态；另一类是由于加电电路的元件损坏，以致正常的加电流程不能实现。
下面分别就这两种情况进行介绍。
一、负载短路导致的不加电1．负载短路的故障现象 + 现在，CPU的工作电压越来越低，工作电流和功率越来越大，主板的供电电路的工作电流和功率随之增加，由于负载过大而造成元件短路的情况已很常见。
在元件短路引起的各种故障中，最常见现象为主板不能加电。
那么，短路故障的主板都有些什么现象呢?下面以主板上最容易出现短路的CPU供电、待机电压、工作电压三部分来进行介绍。
(1)CPU供电电路短路绝大多数CPU供电电路短路的主板，在短接电源开关的时候，都可以听到轻微“啪”的一声，此声音是由于为CPU供电的开关电源电路的电感线圈因负载过大而发出的。
当触发主板时，如果听到CPU供电部分传出这种异常的声响，且DEBUG卡的指示灯闪一下即灭，系统随之进入保护状态，基本上就可以认为是CPU供电部分存在短路现象。
此时，绝对不可以继续短接电源开关，否则会扩大短路范围，造成北桥的损坏。
发现有上述现象后，可以用指针万用表的二极管挡测量主板上为CPU供电的12V 或5V的对地阻值(由于现在的新款主板采用12V作为CPU的供电电源，所以下文都以12V为标准)o对于有12V 4PIN插头的主板，要测量4PIN插头上的12V对地阻值。
通常，只要该阻值小于100Q，就可判定 12V供电电路有短路现象。
(2)待机电压电路短路待机电压短路主板的最明显特征如下：只插入ATX电源插头并未短路电源开关时，用手触谈南桥或网卡等需要待机电压工作的元件，可以感觉到明显的发热，手在元件上面只可以停留一两秒钟，不然就会觉得烫手。
这种不正常的发热，是因为待机电压在主板未通电时就存在，如果待机电压短路，那么由于电路中的电阻很小，而电压不变，电流就会变得很大，所以就会感觉短路元件明显发热。
主板维修实例
主板维修实例修一个板子开机跑码OO的故障能开机，开机以后跑码00,检查CPU供电，1.8V正常，内存供电也正常，接下来检查时钟，CPU,内存，时钟都正常，量时钟供电3. 3V也正常，量PG电压为5V正常，最后检查复位,发现CPU复位电压偏低，低了 0.几伏，接下来测量PCI槽的复位，PCI槽复位正常，怀疑故障存在在北桥，因为电脑主板上所有复位都是南桥给的，但是CPU的复位是南桥给北桥北桥在给 CPU,接下来检查北桥供电，北桥供电电路中，一个LM358控制一个3055产生 L8V主供电，测量下358供电电压12V正常，MOS管输入电压3. 3V正常，控制有2.几V电压，输出为0V,怀疑管子有问题拆掉以后换上一个新的3055修复。
修一块板，开机花屏，集成显卡花屏故障，通过检查北桥与集成VGA端口的线路，首先检查VGA接口背面的滤波电容，排阻，电阻等，发现有滤波电容滤波不良，拆除滤波电容以后，开机还是花屏，怀疑北桥有故障，检查北桥供电电压 L9V正常，检查北桥附近的电容有无滤波不良，其中有两个电容出现鼓包换掉，然后还是花屏，最后怀疑北桥虚焊，加焊北桥修复。
修一块板，不触发，量开关有5V,高电平触发开关两端不接地，5V是由紫线经过电阻加到开关，32. 768KHZ两脚有压差和波形，电池电压正常，跳线高电平，南桥有1. 8VSB, PCIA14有3. 3VSB,该板子是靠南桥+1/0开机，I/O型号为W83627, 测量83627, 67脚无3. 3V电压怀疑I/O损坏，换掉I/O以后修复故障，但是还是会出现时常不开机故障，经过检查发现南北桥之间的待机电压有偏低故障，1117输出3. 3VSB正常，检查发现 LM1085的输出电压偏低到0.几伏，换掉以后修复故障。
修一个板,CPU不工作，开机跑码00,量CPU主供电12V输入电压正常，12V输入电感，12V输入电容电压都是正常的，测量上下管G级上下管G级无2. X伏控制电压，S级无输出，首先检查三项供电管G级保险电阻，防止保险电阻有开路保险电阻正常，接下来检查电压IC,首先检查12V供电，发现12V供电为OV怀疑外围有问题，检查外围电容和保险电阻，发现有一个保险电阻烧断换掉以后又烧断，怀疑有短路，经过检查C23这个贴片12V电容短路，换掉他和保险电阻修复故障。
主板上CPU核心供电电路的简单示意图
主板上CPU核心供电电路的简单示意图说明电脑主板供电电路原理（维修系列二）下图（1）下图（2）主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰cross talk 效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。
简单地说，供电部分的最终目的就是在CPU电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。
但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。
图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。
+12V是来自ATX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。
再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。
单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。
但上述只是纯理论，实际情况还要添加很多因素，如开关元件性能、导体的电阻，都是影响Vcore的要素。
MAX8770工作原理维修图纸电路图
不凡修笔记本维修培训MAX8770芯片工作原理本节内容⏹MAX8770芯片工作原理⏹CPU供电电路中常见信号⏹CPU供电电路常见故障检修CPU供电在主板中，电压最低，电流最大，电压最低时在0.9V左右，电流在47A左右。
MAX8770芯片关键信号说明VCC:芯片控制器供电输入，电压范围：4.5V—5VMAX8770芯片关键信号说明VDD：低端门驱动器供电，供电电压同上，都是5V供电MAX8770芯片关键信号说明⏹SHDN#:关断控制输入，有效电压3.3V以上，13V以下，详见数据手册。
⏹SHDN#信号是芯片的总开启信号，一般外部连接的信号名称是VR_ON，由EC发出，在其他各路供电全部正常后，最后来开启CPU核心供电。
MAX8770高电平有效电压：1.05VMAX8770芯片关键信号说明⏹PSI：工作模式控制，与DPRSLPVR组合工作⏹PSI=0，DPRSLPVR=1：非常低的电流输出（SKIP模式）⏹PSI=1，DPRSLPVR=1：低电流输出（大约3A）⏹PSI=0，DPRSLPVR=0：单相供电PWM模式⏹PSI=1，DPRSLPVR=0：最大电力输出MAX8770芯片关键信号说明⏹DPRSLPVR:工作模式控制，与PSI组合工作⏹PSI=0，DPRSLPVR=1：非常低的电流输出（SKIP模式）⏹PSI=1，DPRSLPVR=1：低电流输出（大约3A）⏹PSI=0，DPRSLPVR=0：单相供电PWM模式⏹PSI=1，DPRSLPVR=0：最大电力输出MAX8770芯片关键信号说明DPRSTP:工作模式控制，高电平有效电压1.0V，南桥发出。
是DPRSLPVR信号的复制，起辅助作用。
MAX8770芯片关键信号说明⏹REF：2.0V基准电压输出。
⏹外部连接陶瓷电容，此针脚可以作为芯片电路是否正常的一个测量针脚。
电压2.0V。
为芯片内部电路提供比较基准。
MAX8770芯片关键信号说明TIME:转换速度调节针脚。
搜索关键词
1ss86检波二极管
电压比较器 339 331 393
满老师全套汽修高清视频资料
满志浩2015-2016最新讲座全套视频
晶闸管 双向晶闸管
看电路图软件adobe acrobat 7.0专业版
电子基础电路图分析
电感加铁芯是为了提高电感量
复位电路检修
本机saber软件ID码：2cd05af8eefa SN码：00f4 0000 84d6 0000 8d00
v_pulse脉冲信号源有那些参数：如tr tf period width delay是什么意思。
keil为什么出现target not created
搜索 如下关键词
电脑主板各种开机电路
电脑主板种种cpu供电电路
顶星915主板开机电路图
技嘉P35主板开机电路图
技嘉P35主板cpu供电电路图
Intel_华硕p5gc1开机电路
debug在b800地址中显示字符
msdn下载
pc机内存是怎样分配的
debug下片样查内存数据
cpu地址总线针脚
【汽车电脑芯片维修】模拟电路-乙类推挽功率放大+差分放大电路
tl431工作原理 (电路分析）（内部原理）uc3842中文pdf 电路斜率 boost电路
lm324工作原理(电路分析）（内部原理）
uc3842工作原理(电路分析）（内部原理）
lm393工作原理(电路分析）（内部原理）
cd4069工作原理(电路分析）（内部原理）
lm391工作原理(电路分析）（内部原理）
光耦工作原理(电路分析）（内部原理）
主板维修教程之CPU供电电路原理及检修
主板维修教程之CPU供电电路原理及检修.txt两人之间的感情就像织毛衣，建立的时候一针一线，小心而漫长，拆除的时候只要轻轻一拉。
主板维修教程之CPU供电电路原理及检修显示器在不亮，检修重点在CPU主供电电路，CPU主供电电路是在维修中最易损坏的一个区域，它损坏后测试卡显示FF00。
主板可以加电，但CPU不工作，因为CPU需要一个稳定供电电流，才能工作。
CPU主供电损坏的特征，如一些网吧的，个人用户，单位用户可以很明显的看到周围电容鼓包漏液，电容防爆槽爆开，接到这样的主板，首先将鼓包漏液的电容进行更换，更换的耐压值可以大一点，容量可以误差不超过20%。
场效应管击穿，用万用表打在蜂鸣档上就可以判断出是哪个场效应管击穿。
通过测ATX 电源的接口对地数值也可以判断出来是5V不是12V击穿根据电容的特征去修。
一般CPU主供电电路所有与之相关电路都设置在CPU插座附近。
不会在主板上的任何地方设置它的主供电电路。
电压识别管脚VID0—VID4，也就是说CPU需要量多大的电压，需要多大的电流。
如P3的CPU需要的电压稍高，P4CPU需要的电压比较低，针对不同频率的CPU需要的电压也是一样的，所以这个主板CPU需要多大的电压必需要将自己的信息告诉电源管理芯片，电源管理芯片经过内部编程之后，输出CPU所需要正确电压。
相知道CPU供电电压是多少，自己去下载CPU底视图，里面有教你如何测CPU供电。
整个工作流程：主电的产生，电路由电源控制芯片（CPU的供电芯片U1）、声效应管（其中场效应管Q1是起电压调整作用，Q2为续流稳压作用），滤波电容（C1~CN）、电感（L1、L2）、稳压二极管（D）和一些帖片电阻电容元件等构成。
其中电源控制器的供电为12V，由ATX电源的黄线直接提供。
场效应管的供电为5V，由ATX电源红线提供（P4以上的主板由附加电源共色线提供12V）。
主板空载：主板空载，就是主板在未装CPU的情况下，按PS—ON键，U1由于得到一个12V供电电压，控制场效应管通过电感、电容会产生一个功率很低的主电压或者U1不工作，这时电压输出为零，其主要原因是CPU没有提供一个电压识别信号，来控制电源管理器产生CPU所需要的电压。
电脑主板cpu供电
Cpu供电原理与维修
Cpu供电作用？
给cpu提供电压的电路-------高压供电 具体是把12v 降
压 1.xv
不同cpu电压是不同的，478接口一般为1.7v、1.5v 775接口一般为1.3v
Cpu功耗接近100w P=U*I I=P/U=100W/1V=100A 1000W/220V=5A
电脑的耗电量不固定。 不同cpu电压是不同的，478接口一般为1.
不同cpu电压是不同的，478接口一般为1.
1000W/220V=5A
电脑功率（耗电量）主要取决于cpu、硬盘 典放电。 775接口一般为1. 1）mos管损坏--------测量储能电感对地短路，拆下下管不短路则为mos管坏。 Cpu功耗接近100w P=U*I I=P/U=100W/1V=100A Mos管-------任意两脚不直通（显示<10）则好
12v经过小电感、电容（耐压16v）滤波送到上管D极，芯片根据cpu类型控制上管导通的时间，12v电压经上管D极到s极经过储能电感 给cpu滤波电容充电。 2）北桥坏--------测量储能电感对地短路，拆下下管还短路则为北桥损坏
1000W/220V=5A
电脑耗电量？ 测量：上管D极接四脚电源插座，下管S极接地。
1000W/220V=5A 看数量：上管一个，下管两个 最易损坏------电容（电容鼓包、漏液） 测量：上管D极接四脚电源插座，下管S极接地。 当电流经过储能电感时，电能 磁能，储存在磁芯里。
拔下cpu辅助供电线，开机风扇一直转。 场效应管、储能电感、电容、控制芯片
cpu供电组成（识别）：
场效应管、储能电感、电容、控制芯片
1）mos管损坏--------测量储能电感对地短路，拆下下管 不短路则为mos管坏。
电脑维修-主板维修-CPU-供电维修
主供电为0断电查供电点有无对地短路J无查所有下管的G极是否都有高电平J无断电量所有下管的G极，有无对地短路的J无查电源IC工作条件是否正常J正常电容等是T断开脚判断是场效管还是电源IC否T查不正常的原因CPU主供电不正常维修方法当诊断卡不跑代码，我们首先要查 CPI主供电是否正常。
一、检修思路1. 量CPL旁边场效应管的D极是否正常。
上管有12V,下管有1.5V左右。
2. 如不是这两个电压，就是 CPL主供电不正常了。
3. 高的12V我们不管，我们只管那个1.5V的。
主供电不正常分为几种情况，一种是电压为 0, —种是偏低，还有偏高的。
4. 电压为0的检修方法，我们先摸一下场效应管是否发烫，表面有无烧焦的痕迹和异味，电解电容有无漏液等，如有直接换掉。
5. 接着我们断电量主供电点的对地阻值是否为 0欧左右，正常插CPI应为10欧，不插为30欧。
6. 如为0欧，肯定是有短路的了，有可能北桥短路，CPU S路，滤波电容短路，场效应管击穿。
7. 如阻值正常，我们看场效应管的 G极是否有正常的高电平，如没有是不是 G极对地短路，可断电量对电阻值。
8. G极对地短路不是场效应管就是电源IC。
断开脚量就知道是哪个了。
9. G极没短路电压又没有，查电源芯片的工作条件是否具备，具备了就直接更换。
10. G极正常，D极又没对电短路。
那就是上管没有 12V电压了，场管全部开路是不可能的。
、检修步骤用手触摸场管、电源芯片，用眼看相关元件有无外观问题，如电容漏液等有T逐步排除可能短路的元件，如场管、CPU北桥（有无发烫）有T查上管的12V供电主供电偏低断电量所有下管的G极是否对地短路是T断开脚判断是场效管还是电源ICJ否有场管未工作，须用手去感知温度没温度T换那个J查不出来断电量场管三个引脚的对地阻值，找出不同的，换掉三、根据诊断卡代码查故障1如果一开机只有电压、时钟显示，而没有代码显示就检查 CPU 有无损坏。
2. 如果诊断卡不跑代码或跑到 00、FF 、C0 D1 E0 CF 、F0、F8、01、02停止，一般是主板南北桥、 BIOS I/O 或CPI 有问题。
主板开机电路分析及故障检修
主板开机电路分析及故障检修主板开机电咱分析根据主板的设计不同,主板的开机电路控制方式也不同,有通过南桥直接控制的,有通过I/O直接控制的,也有通过电路控制的,不管开机电路控制方式如何,开机电路的功能都是相同的,即通过开机键实现电脑的开机和关机.主板开机电路工作机制主板开机电路是主板中的重要单元电路,它的主要任务是控制A TX电源给主板输出工作电压,使主板开始工作.主板开机电路通过电源开关(PW-ON)触发主板开机电路,开机电路中的南桥芯片或I/O芯片对触发信号进行处理后,最终发出控制信号,控制开机控制三极管或门电路将A TX电源的第16针脚(24针电源插头)或第14针脚(20针电源插头)的高电位拉低(A TX电源关闭状态下此脚的电压为3.5V以上),以触发A TX电源主电源电路开始工作,使A TX电源各针脚输出相应工作电压,为主板等设备提供工作电压.尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同.但是实现的原理与目的始终是一致的,即通过控制的PSON针脚,(第16针脚或第14针脚)的电位高低来控制A TX电源的开启与关闭,继而控制主板的开启与关闭.当PSON针脚电压为高电平时,A TX电源中的主电源电路处于关闭状态,当PSON针脚的电压变为低电平时,A TX电源中的主电源电路便启动,开如输出各种电压,因此通过控制PSON针脚夫的电压高低,就控制了主板的开启与关闭.主板开机电路组成主板的开杨电路主要由A TX电源插座、南桥芯片、I/O芯片（有的没有）、门电路、开机键、开机芯片（只有华硕主板有）和一些电阻、电容、三极管、二极管等元器件组成。
1、A TX电源接口其中第9针脚和第14针或第16针与开机电路有关联。
A TX电源中包括两种电源电路：待机电源电路和主电源电路。
2、南桥芯片南桥内部开机触发电路正常工作和条件是：为南桥提供供电。
主供电为2。
5-3。
3V，一般是A TX电源待机电压通过稳压器1117或1084等转换后向南桥供电，或直接由CMOS电池供电。
CPU供电原理与维修(详)
CPU供电电路原理及检修一、CPU供电电路原理CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU的电压需要，向MOS管发出脉冲控制信号，控制MOS管的导通和截止，再通过电感储能、电容滤波，向CPU输出稳定的核心工作电压。
当电脑开机后，ATX电源会输出各路电压供给主板，同时也输出+5V（或+12V）电压给电源管理芯片。
接着ATX电源检测到各路电压都正常的情况下（指各路负载正常，没有短路等），第八脚会输出PG信号（为高电平，比其它电压大约延时0.5秒左右），此信号经过主板处理后会送到电源管理芯片的PGGOOD引脚。
电源管理芯片在接收到PG信号后，内部开始工作，然后根据CPU提供VID信号，向MOS管输出相应的PWM脉冲控制信号（脉冲信号的宽度决定MOS管输出电压的高低），控制MOS管轮流导通和截止，输出CPU所需要的电压。
但此时的电压是脉动的矩形波，所以后面需要串接电感和并接电容，目的是为了把脉动直流滤波成平滑稳定的直流，以供给CPU工作。
二、CPU供电电路组成1) 电源管理芯片电源管理芯片负责识别CPU电源幅值，推动后级电路进行功率输出，常用电源管理芯片的型号有：HIP6301、ISL6537、RT9237、ADP3168、KA7500、TL494等。
HIP630X系列芯片是比较典型的电源管理芯片。
由著名芯片设计公司Intersil设计。
它支持两/三/四相供电，支持VRM 9.0规范，电压输出范围是1.1V ~ 1.85V，能以0.025V的间隔调整输出，开关频率高达80kHz,具有电流大、纹波小、内阻小等特点，能精密调整CPU供电电压。
2) 电感线圈电感线圈是由导线在铁氧体磁芯环或磁棒上绕制而成的。
有线圈式、直立式、和固态式等几种。
CPU 供电电路中电感线圈主要包括两种：滤波电感：对电流进行滤波。
储能电感：它和MOS管、电容配合为CPU供电。
另外根据线圈蓄能的特点，实际电路中常利用电感和电容组成低通滤波系统，过虑供电电路中的高频杂波，以便向CPU干净的供电电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CPU供电电路组成
CPU供电电路主要有电源管理芯片，场效应管（上下管），电感， 滤波电容等元件组成。
CPU三相核心供电电路
上下管的区分
1.上管D极与P4 12V相通。 2.上管S极接下管D极。 3.下管S极接地。 4.上下管G极都通电源IC。
CPU核心供电测试点
1.上管S极 2.下管D极 3.供电电 4.电容正极工作条件与工作原理
1.VCC 供电，5V或12V。 2.EN开启信号(VRM-EN )对应脚DVD，0.9V以上。 3.VID（Voltage Identification电压识别）符合VID组合。 如果使用RT8800的芯片 把DAC（VID信号转换成电压的数模转换器 ）独立出来。
CPU核心供电短路维修方法
CPU供电电路
由于CPU核心电压较低，且有着越来越低的趋势，ATX电源供给主板 的12V和5V直流电不能直接供给给CPU，所以需要一定的供电电路来 进行高电流电压到低电流电压的转换（即DC-DC转换），这些转换 电路就是CPU供电电路。 CPU供电电路的功能：为CPU提供电能，保证CPU在高频，大电流工 作状态下稳定的运行。同时由于CPU功耗非常大，从低负荷到满负 荷，电流变化非常大，为了保证CPU能够在快速负荷变化中，不会 因为电流供应不上而无法工作，CPU供电电路要求具有非常快速的 大电流响应能力。
1.电解电容有无击穿损坏。 2.上下管有无击穿。 3.黑色钽电容有无击穿。 4.检测电源IC有无短路损坏。 5.南北桥有无短路。
插上P4就掉电。 1.上下管有无击穿。 2.滤波电解电容有无击穿。 3.电源IC有无短路损坏。
上下管形式： 1.一个上管、一个下管 2.一个上管、两个下管 3.两个上管、两个下管
