<經緯儀操作手冊>
 準備
1) 需準備的物品
經緯儀本體、經緯儀三腳架、捲尺、膠帶、腳架、一公尺直尺、水平尺等。

2) 現場確認
在無塵室的牆壁、柱子等,確認是否有固定高度基準。

3) 位置確認
經緯儀設置位置需考慮機台的搬入順序、機台・經緯儀設置場所的寬度等。

設置地點依據, 可確實看見水平尺放置基準點(四角)時的位置。

(無論機台上下流、操作、反操作側)
(參照圖10.11)
 各部名稱
<圖 2>
<圖 1>
<圖 3>
 三腳架裝置
① 為了讓三腳架難以上下左右移動,需在高架地板上(三腳架和地板的接觸面)貼上膠帶。

② 打開三個腳,各自伸展到適當長度固定。

③ 一邊確認腳頭上部的圓型氣泡管,一邊調整腳的長度至水平。

(參照圖8)
<圖 8>脚頭
対物レンズ
ズーム接眼レン
整準ネジ反射板調
傾斜微動
円形気泡管
傾斜微動ネ
ジ
 三腳架裝置本體及調整
① 將本體放在三腳架上頭,從下側旋轉中心固定螺絲,讓腳架與本體固定。

② 將傾斜微動螺絲的記號調整與指標線相合。 (參照圖2)
③ 從鏡頭窺視氣泡觀測窗的氣泡像,並調轉「反射板調節旋鈕」直到影像最明亮為止。

(參照圖1及 圖9)
④ 在本機任意選擇二個「整準螺絲」使此二點連成一直線,此二個「整準螺絲」互以反方向轉動, 讓「圓型氣泡管」裡的泡泡,移至中心位置。

 (參照圖4及圖7)
トランシット
円型気泡管。

光学经纬仪操作方法

光学经纬仪操作方法

光学经纬仪操作方法
光学经纬仪是一种测量地理位置、经纬度和方位角的仪器。

其操作方法如下:
1. 调整仪器水平:先将仪器放在水平台上,通过调整仪器上的水平气泡管,使其保持在水平状态。

2. 定位目标点:使用三脚架将光学经纬仪固定在地面上。

将仪器指向要测量的目标点,并调整仪器的高度,使其正对目标。

3. 观测目标点:通过望远镜观测目标点,并调整细丝距离以确保目标点位于细丝上。

4. 读取经纬度:根据仪器上的刻度盘,读取望远镜的水平和垂直角度。

水平角度表示目标点相对于起始方向的方位角,垂直角度表示目标点和水平面之间的角度。

将这些角度转换为经度和纬度。

5. 记录测量值:记录测量的经纬度,并确保正确性和准确性。

需要注意以下几点:
- 操作时需要稳定的环境和稳定的平台,以保证测量的准确性。

- 观测时需要注意消除仪器和观测目标之间的视差,以免对测量结果产生误差。

- 定位目标点和观测时需要耐心和精确,以保证测量的准确性。

苏一光全站仪操作详细步骤(全站仪部分课件讲义).doc

苏一光全站仪操作详细步骤(全站仪部分课件讲义).doc

苏一光全站仪操作细部步骤一、距离测量步骤1:将全站仪架设于测站点已知点O上、对中、调平全站仪。

步骤2:将棱镜架设到待测点A,调平,反光棱镜朝向全站仪。

步骤3:打开仪器,出现画面步骤4:用全站仪对准反光棱镜十字丝中心,按DIST键。

二、坐标测量每个小组选取两个已知点0点和A点,一个待测点B点,并做好标记。

设0点的坐标为(0,0),A点的坐标(10,0),测量待测点B 的坐标。

步骤1:将全站仪架设于测站点O点上,对中整平。

将对中杆棱镜架设后视点A上,将反光棱镜朝向全站仪。

步骤2:打开全站仪电源,按CORD键进入坐标测量,出现如下画面再按F4切换键,步骤三:按F3键,切换到以下画面步骤四:按F1键,出现如下画面步骤六:点F3切换到字母键,点名设置为O。

输入O点坐标(0,0),步骤五:点F3切换到字母键,点名设置为O。

输入O点坐标(0,0),完成后按ENT键结束。

步骤六:按F2键进入如下界面步骤七:按F1输入后视点,出现如下画面,输入后视点坐标,按ENT 键结束。

步骤八:按ENT键保存步骤九:按ENT键保存后出现如下画面,对准反光棱镜,按ENT键,坐标系建立。

步骤10:将反光棱镜移至B点,对中调平,反光棱镜朝向全站仪。

将照准部对准反光棱镜中心,出现如下画面,B点坐标(3.87,0.192)三、坐标放样(应该说明任务才对)步骤1:按MENU菜单键,出现如下画面步骤2:按▼向下键,选中放样,然后按ENT键,出现如下画面步骤3:先设置测站点O(仪器架设点)的坐标。

将(0,0)一次输入,高程Z 略过。

N与E坐标输入之间切换按F4确认键,输入完毕后点ENT键结束后视点坐标输入。

步骤4:选择设置后视点,按ENT键进入。

如测站点坐标输入一样,一次输入后视点坐标,出现如下画面,完成输入后按ENT结束。

步骤5:将对中杆放置于后视点(0,10),气泡居中调平,全站仪照准部对准反光棱镜中心后按ENT键,此时,坐标系建立。

选中放样,按ENT键出现如下画面步骤6:依次输入放样点坐标(10,10),然后按ENT键结束放样点坐标输入,出现画面,选择测距后出现如下画面按F1距离键,出现如下画面步骤7:松开水平制动螺旋,,转动照准部,将dHR调为0.00.00,这时,待测点就在视准轴上。

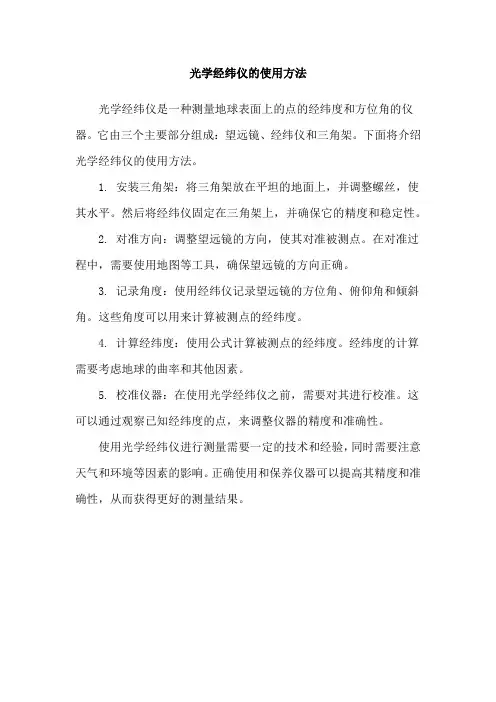

光学经纬仪的使用方法

光学经纬仪的使用方法

光学经纬仪的使用方法
光学经纬仪是一种测量地球表面上的点的经纬度和方位角的仪器。

它由三个主要部分组成:望远镜、经纬仪和三角架。

下面将介绍光学经纬仪的使用方法。

1. 安装三角架:将三角架放在平坦的地面上,并调整螺丝,使其水平。

然后将经纬仪固定在三角架上,并确保它的精度和稳定性。

2. 对准方向:调整望远镜的方向,使其对准被测点。

在对准过程中,需要使用地图等工具,确保望远镜的方向正确。

3. 记录角度:使用经纬仪记录望远镜的方位角、俯仰角和倾斜角。

这些角度可以用来计算被测点的经纬度。

4. 计算经纬度:使用公式计算被测点的经纬度。

经纬度的计算需要考虑地球的曲率和其他因素。

5. 校准仪器:在使用光学经纬仪之前,需要对其进行校准。

这可以通过观察已知经纬度的点,来调整仪器的精度和准确性。

使用光学经纬仪进行测量需要一定的技术和经验,同时需要注意天气和环境等因素的影响。

正确使用和保养仪器可以提高其精度和准确性,从而获得更好的测量结果。

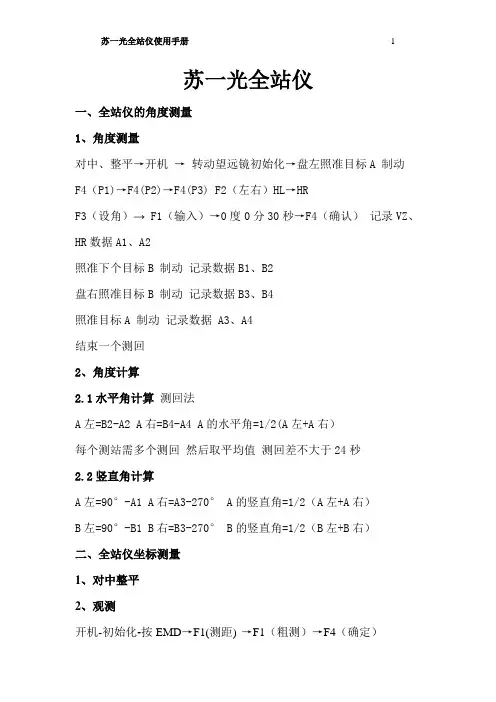

(完整版)苏一光全站仪使用手册

(完整版)苏一光全站仪使用手册

苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4(P1)→F4(P2)→F4(P3) F2(左右)HL→HRF3(设角)→ F1(输入)→0度0分30秒→F4(确认)记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右)每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2(A左+A右)B左=90°-B1 B右=B3-270° B的竖直角=1/2(B左+B右)二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1(粗测)→F4(确定)F2(棱镜)→F1(输入)(如-30)→F4(确定)F3(大气)→F1(输入)(20度,760毫米水银柱)→F4(确定)按MENU→F2(数据采集)→F1(输入文件名)→F4(确定)→F3(是) F1(测站设置)→F4(N E Z )→F1(输入)(500,500,75)→F4(确定)→F1(输入点号)(如S13)→F4(确定)向下选择Ins.Hi=1.538→F4(确定)→F3(记录)F2(后视设置)→F1(输入)(后视点,如M03)→F4(确定)向下选择(镜高)(如0.15米)→F4(确认)F2(后视)→F3(NE)→F1(输入)(如504.421,501.792)→F4(确认)→F3(是)→F3(测量)(照准后)→F1(VH)F3(碎部)→F3(测量)(照准后)→F3(NEZ)按esc退至NEZ界面(可用DISP健切换HR SR VZ等界面)F1(测距) F2(保存)3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角,计算未如图,已知A 点坐标为A (xa ,ya ),测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ,求B 点的坐标(xb ,yb )。

J2经纬仪的操作步骤

J2经纬仪的操作步骤

脚螺旋水准管J2经纬仪架设的操作步骤一、准备工作1、将J2经纬仪箱子及三角架拿至现场2、送开三角架的三颗螺丝,调整三角架的高度,三角架的高度应与操作者的胸部齐平,拧紧三角架螺丝3、在地上钉木桩,并在木桩中心钉入铁钉。

4、打开三角架并对中,三角架的三个脚互为120°摆放,架子上部的孔应最准木桩的中心5、从仪器箱中将J2经纬仪拿出(右手握住仪器上部,左手托住仪器的三角基座),小心放在三角架上,旋紧连接螺旋。

同时将仪器底座三个脚螺旋调至中间位臵。

二、仪器对中1、调节仪器对中器目镜,使得镜筒中的圆圈变得十分清晰,再推拉整个对中器镜筒进行调焦,使地面上的木桩及铁钉变得清晰2、用手握住三角架的两只脚并抬高移动,使得仪器对中器镜筒内圆圈对准木桩上的铁钉,将三角架放平稳后用脚踩入土固定3、通过伸缩三角架腿是仪器圆气泡居中(一般只伸缩调节两只腿),检查对中器镜筒中是否对中,否则松开连接螺旋调整仪器,直至对准为止三、仪器整平1、转动仪器照准部,使得照准部水准管轴平行于任意两个脚螺旋的连线,用双手同时向内或向外等量转动这两个脚螺旋使气泡居中,气泡移动的方向与左手大拇指移动的方向一致。

2、将照准部转动90°,使得照准部水准管轴垂直于原来两个脚螺旋的连线位臵,调整第三只脚螺旋使水准管气泡居中。

3、整平一般需要反复进行几次,直至照准部转到任何位臵水准管气泡都居中为止。

塔尺上丝下丝中丝10kV导线0.4kV导线α塔尺四、 交叉跨越测量1、平距计算 ()α2cos 上丝-下丝K D =注:测量时需要记录的数据:1)上丝;2)下丝;3)垂直角度数 2、交叉跨越测量 ()下上-ααtan tan D d =注:1)测量时需要记录的数据:a )10kV 导线的垂直角α上;b )0.4kV 导线的垂直角α下; 2)垂直角α的度数取值计算原则:⎩⎨⎧︒︒︒︒27027018090<-----<-----=ααααα 3、测量交叉角将仪器架设于线路交叉点下方,对中和操平步骤完成后将照准部镜筒中的十字丝对准一条线路的中心,记录该线路位臵的仪器水平角度数,转动照准部将十字丝对准另一条线路的中心,记录该线路位臵的水平角度数,减去前次记录的度数,取正数即为该交叉角的度数。

光学经纬仪使用方法

光学经纬仪使用方法

光学经纬仪使用方法
光学经纬仪是一种用于测量地球上某一点的经度和纬度的仪器。

使用光学经纬仪时,可以按照以下步骤进行操作:
1. 找到一个平坦的地面,尽量避免有高耸的建筑物或树木的地方,以确保观测的准确性。

2. 将光学经纬仪放置在地面上,让它保持水平状态。

可以使用调平脚轮来调整仪器的水平度。

3. 打开光学经纬仪的目镜,并通过调整目镜的焦距,确保可以清晰地看到目标点。

4. 使用经纬仪的刻度或者望远镜上的游标来对准目标点。

根据目标点在垂直和水平方向上的位置,可以确定经度和纬度。

5. 记录下经度和纬度的数值,可以使用仪器上的刻度尺或者望远镜上的游标来测量。

需要注意的是,使用光学经纬仪测量经度和纬度时,需要进行准确的操作,以确保测量结果的准确性。

此外,在使用过程中,还要避免眼睛直接暴露在阳光下,
以免对视力造成伤害。

J2光学经纬仪认识、读数及光学测微器行差的测定报告

J2光学经纬仪认识、读数及光学测微器行差的测定报告

实习一 J2光学经纬仪认识、读数及光学测微器行差的测定一、目的了解J2光学经纬仪的基本结构及各螺旋的作用,学会正确操作仪器,懂得读数的方法,并掌握光学测微器行差测定的方法。

二、要求1.将J2光学经纬仪与课本上的仪器图进行对照,了解仪器的各部分的名称及作用。

2.学会照准目标。

3.在读数显微镜中观察度盘及测微器成象情况,学会重合读数的方法。

4.正确理解光学测微器行差的表现形式;总结出在同刻度位置测定行差时,重合刻划线及a,b,c读数的规律。

5.掌握行差测定的成果的整理和计算方法。

三、实习步骤(一)仪器认识与读数1.先将脚架架到适当高度,并使其架头大致水平,将经纬仪箱中取出,双手握住仪器的支架,或一手握住支架,一手握住基座,严禁单手提取望远镜部分。

2.整平仪器,整置方法同普通经纬仪一样。

3.熟悉各螺旋的用途,练习使用,并练习用望远镜精确瞄准远处的目标,检查有无视差,如有视差,则转动调焦螺旋消除之。

4.练习水平度盘和坚直度盘读数。

5.练习配置水平度盘的方法。

(二)光学测微器行差测定对于J2型仪器度盘的最小值是20′,只要当度盘正、倒分划线的影像移动半分格(即10′),分别测定测微尺实际转动的格数n正,n倒就可以求出行差。

为了减少水平度盘刻划系统误差的影响,光学测微器行差的测定,应均匀地分布在水平度盘各位置上进行,J2型仪器照准部的整置位置如表5度盘位置栏。

安置整平仪器后,测定行差的具体步骤如下:1. 用测微轮将测微尺的指标置于零划分线上,转动度盘变换轮,使照准部配置在规定的一个度盘位置上,松开(或关闭)度盘变换轮。

利用照准部水平微动螺旋使分划线A与(A±180°)重合,再转动测微轮使分划线A与(A±180°)精密重合,在测微尺上读数为a,如图(a)所示。

2. 以分划线(A±180°)为指标,转动测微轮使分划线(A±180°)与(A-i)精密重合,在测微尺上读数为b ,如图(b)所示。

光学经纬仪操作步骤

光学经纬仪操作步骤

光学经纬仪操作步骤
嘿,朋友们!今天咱来聊聊光学经纬仪的操作步骤,这可是个有趣又实用的玩意儿呢!
拿到光学经纬仪,就像你拿到了一把神奇的钥匙,可以打开测量世界的大门哟!先把它稳稳地架在你选好的地方,这就好比给它安了个家。

然后呢,就是调平啦!你得让这个小家伙站得稳稳当当的,就像我们走路要脚踏实地一样。

如果没调平,那可就像走在歪歪扭扭的路上,能测准才怪呢!
接下来,可别着急去看读数啥的,得先把目镜调好呀,让你的眼睛能清楚地看到里面的刻度和标线。

这就好比你看电视,总得把画面调清晰了不是?
当一切都准备就绪,就可以开始观测啦!把目标对准,就像瞄准射击一样,要准准的。

看着那十字丝稳稳地套住目标,心里是不是有一种成就感呢?
在观测的过程中,你可不能马虎大意哟!要像老鹰盯着猎物一样专注,稍有偏差可能结果就不一样啦。

测角度的时候,就像是在玩一个精准的游戏,每一个细微的转动都可能影响结果呢。

你想想看,如果在盖房子的时候,角度没测准,那房子会不会盖歪呀?这可不是开玩笑的事儿呢!
操作光学经纬仪呀,还需要耐心和细心。

不能毛毛躁躁的,要像绣花一样精细。

而且,这可不是一次就能搞定的事儿,得多练习几次,才能熟练掌握呢。

就像骑自行车,一开始可能会摔倒,但多骑几次不就会了嘛!
总之呢,光学经纬仪的操作虽然不复杂,但也绝对不能小瞧。

只有认真对待,才能让它发挥出最大的作用,为我们的测量工作提供准确的数据。

大家可别嫌我啰嗦,这都是很重要的呀!希望大家都能成为光学经纬仪的操作高手,在测量的道路上一路前行!。

J2经纬仪说明书

J2经纬仪说明书

J2经纬仪说明书角度测量原理与经纬仪的使用一.角度测量的原理及相关基本概念前面我们仪器学习了测量工作中的三项基本工作之一的高程测量,今天我们来一起学习又一项基本工作——角度测量,角度测量包括水平角测量和竖直角测量,其中水平角测量是用于测量地面点的位置,竖直角测量是用于间接测定地面点的高程。

(一)水平角的测量原理水平角概念:从一点到两目标的方向线垂直投影在水平面上所成的角,β。

如书图3-1。

为了测定水平角β,那么可设想在过角顶B点上方安置一个水平度盘,水平度盘上面带有顺时针刻划、注记。

我们可以在BA方向读一个数n,在BC方向读一个数m,那水平角β就等于m减n,用公式表示为β=右目标读数m-左目标读数n水平角值为0~360°。

(二)竖直角的测量原理竖直角概念:测站点到目标点的视线与水平线间的夹角,用α表示。

如书图3-2:α为AB方向线的竖直角。

其值从水平线算起,向上为正,称为仰角,范围是0°~90°;向下为负,称为俯角,范围为0°~-90°。

天顶距概念:视线与测站点天顶方向之间的夹角,图3-2中以Z表示,其数值为0°~180°,均为正值。

与竖直角的关系:α=90°-Z为了测定天顶角或竖直角,那我们同测水平角类似,在A点安置一个竖直度盘,同样是带有刻划和注记。

这个竖直度盘随着望远镜上下转动,瞄准目标后则有一个读数,那此读数就为竖直角。

根据上述角度测量原理,研制出的能同时完成水平角和竖直角测量的仪器称为经纬仪。

经纬仪按不同测角精度又分成多种等级,如DJ1、DJ2、DJ6 、DJ10等。

D、J为“大地测量”和“经纬仪”的汉语拼音第一个字母,数字表示该仪器测量精度。

DJ6表示一测回方向观测中误差不超过±6″。

工程中常用的精度有2″、6″和10″。

二.DJ6型光学经纬仪(一)基本构造:照准部,水平度盘,基座(二)读数方法:最常见的读数方法有分微尺法、单平板玻璃测微器法和对径符合读法。

经纬仪使用说明

经纬仪使用说明

经纬仪使用说明经纬仪使用说明1.引言1.1 简介经纬仪是一种测量地球上任意点的经度和纬度坐标的仪器。

它通常由一个支架、一个旋转盘、一个水平仪、一个望远镜和一根十字线组成。

本文档详细介绍了经纬仪的操作步骤,以及常见问题的解决方法。

2.操作步骤2.1 设置经纬仪- 将经纬仪放置在平稳的表面上,确保支架稳固。

- 使用水平仪调整仪器的水平。

- 确保望远镜处于水平位置,调整焦距以获得清晰的视野。

2.2 定位目标点- 通过观察望远镜中的目标,找到您想测量的点。

- 使用十字线对准目标点,确保目标在十字线的中心。

2.3 测量- 通过旋转盘将望远镜固定在所测量的经度上。

- 使用旋转臂将十字线对准目标点的纬度。

- 记录测量得到的经度和纬度坐标。

3.注意事项3.1 避免干扰- 使用经纬仪时,应避免身体的大幅度运动和呼吸,以免产生晃动影响测量结果。

- 避免在强风或震动的地方使用经纬仪,以确保测量的准确性。

3.2 维护保养- 经常检查经纬仪的各部分是否松动或损坏,及时进行修复和更换。

- 合理使用经纬仪,避免摔落或碰撞造成损坏。

4.常见问题解决4.1 望远镜视野模糊- 调整望远镜焦距,确保视野清晰。

4.2 经纬仪固定不牢- 检查支架是否稳固,调整并加固支架。

4.3 十字线偏移- 使用旋转臂调整十字线的位置,确保对准目标点。

4.4 无法记录测量结果- 确保测量结果的记录设备正常工作。

5.附件本文档附带以下附件:- 经纬仪操作示意图- 维护保养记录表6.法律名词及注释6.1 经度经度是地球上一个点与本初子午线的夹角,用来表示东西方向上的位置。

6.2 纬度纬度是地球上一个点与地球赤道面之间的夹角,用来表示南北方向上的位置。

J2经纬仪说明书

J2经纬仪说明书

角度测量原理与经纬仪的使用一.角度测量的原理及相关基本概念前面我们仪器学习了测量工作中的三项基本工作之一的高程测量,今天我们来一起学习又一项基本工作——角度测量,角度测量包括水平角测量和竖直角测量,其中水平角测量是用于测量地面点的位置,竖直角测量是用于间接测定地面点的高程。

(一)水平角的测量原理水平角概念:从一点到两目标的方向线垂直投影在水平面上所成的角,β。

如书图3-1。

为了测定水平角β,那么可设想在过角顶B点上方安置一个水平度盘,水平度盘上面带有顺时针刻划、注记。

我们可以在BA方向读一个数n,在BC方向读一个数m,那水平角β就等于m减n,用公式表示为β=右目标读数m-左目标读数n水平角值为0~360°。

(二)竖直角的测量原理竖直角概念:测站点到目标点的视线与水平线间的夹角,用α表示。

如书图3-2:α为AB方向线的竖直角。

其值从水平线算起,向上为正,称为仰角,范围是0°~90°;向下为负,称为俯角,范围为0°~-90°。

天顶距概念:视线与测站点天顶方向之间的夹角,图3-2中以Z表示,其数值为0°~180°,均为正值。

与竖直角的关系:α=90°-Z为了测定天顶角或竖直角,那我们同测水平角类似,在A点安置一个竖直度盘,同样是带有刻划和注记。

这个竖直度盘随着望远镜上下转动,瞄准目标后则有一个读数,那此读数就为竖直角。

根据上述角度测量原理,研制出的能同时完成水平角和竖直角测量的仪器称为经纬仪。

经纬仪按不同测角精度又分成多种等级,如DJ1、DJ2、DJ6、DJ10等。

D、J为“大地测量”和“经纬仪”的汉语拼音第一个字母,数字表示该仪器测量精度。

DJ6表示一测回方向观测中误差不超过±6″。

工程中常用的精度有2″、6″和10″。

二.DJ6型光学经纬仪(一)基本构造:照准部,水平度盘,基座(二)读数方法:最常见的读数方法有分微尺法、单平板玻璃测微器法和对径符合读法。

J2经纬仪是怎么读数的

J2经纬仪是怎么读数的

J2经纬仪是怎么读数的(图)J2仪器读数设备与J6比较有两个特点:一是,J2级光学经纬仪采取度盘对径重合读数取平均值,消除了照准部偏心的影响,提高了读数精度;二是在J2级光学经纬仪读数显微镜中,只能看到水平度盘或竖盘的一种影像,要读另一种时,需转动换像手轮9。

如图3—9为苏光J2光学经纬仪的读数窗图,当照准后,转动测微手轮7,使主像(正字注记)与副像、倒字注记的分划线对合好,提出具备下列三个条件而且注有度数的相对分划线。

(1)相差180°;(2)主像在左侧,副像在右侧;(3)相距最近。

则该对分划线中的主像所注的度数就是需要读数的度数。

主像分划线与副像分划线间的所夹的格数的一半,即为度盘上应读取的整10′数不足10′,的分,秒数。

在右边的测微尺读出。

故其窗口读数为:度盘上的度数163°度盘上的整10′数2×10′=20′测微尺上的分秒数7′'32."5全部读数为163°27'32.″5产品概述:激光是一种方向性极强、能量十分集中的光辐射,这对于实现测量过程的高精度、方便性及自动化是十分有益的。

利用激光这一特性,本产品可用于:可用于较高精度的角度坐标测量和定向准直测量场合,如:大型船舶的制造;中小型水坝坝体位移测量;重型机器的窗身校正,机件变形测量;港口、桥梁工程;大型管道、管线的铺设;隧道、井巷工程;高层建筑、大型塔架;飞机机架安装;天顶方向的垂线测量;水准测量。

功能特点:本产品是在J2-2光学经纬仪上引入半导体激光器,通过望远镜发射。

激光束与望远镜视准轴保持同轴、同焦。

因此,本产品除具备光学经纬仪的所有功能外,还提供一条可见的激光束,十分便利于工程施工。

由于半导体激光发射器较气体发生器具有使用寿命长、功耗小等优点,使得本产品使用两节AA电池可工作一个工作日。

本产品还配置了双弯管目镜,便于使用者观测天顶方向。

若不使用激光,本仪器仍可作一般2″光学经纬仪使用。

苏一光J2光学经纬仪使用说明书

苏一光J2光学经纬仪使用说明书

J2-2光学经纬仪使用说明书珠海市明基测绘仪器销售维修:目录1、仪器用途2、仪器主要技术参数3、仪器结构4、仪器使用方法5、仪器的调整6、仪器的维护7、可供附件1、仪器用途J2-2经纬仪是一种精密光学测角仪器,此种仪器在国防建设、大地测量中占很重要的地位。

可以广泛应用于国家和城市的三、四等三角测量。

同时亦可用于铁路、公路、桥梁、水利、矿山以及大型企业的建筑,大型机器的安装和计量等工作。

2、仪器主要技术参数一测回水平方向标准偏差±2″一测回垂直角测量标准偏差±6″望远镜正象物镜通光口径φ40mm放大倍率30视场(1000m处)24m最短视距离2m乘常数100加常数不清0度盘和测微器具水平度盘直径90mm 垂直度盘直径70mm 全园刻度值勤360度盘最小格值勤20′测微器最小格值勤1′自动归零补偿器补偿精度过±0.3″补偿范围±3′读数显微镜水平系统放大率48 x垂直系统放大率62 x水准器长水准器20″/2mm 圆水准器具8′/2mm 光学对点器放大倍率3 x视场角7°30′调焦范围0.3~6m 仪器重量净重6kg毛重9kg3、仪器结构一、望远镜望远镜成正像、采用了双胶合一分离的物镜和对称式目镜。

此种结构的望远镜,其成象质量以及在亮度和清晰方面均较好。

望远镜镜筒的上、下二面均装光学粗瞄准器,以便于在正倒镜观测时均可用其进行粗瞄。

筒内装有反光板,以便于夜间观测时用其照明分划板。

望远镜分划板上附有保护玻璃片,以便于当分划板有污点时,可以清除,而不致于有十字丝脱色和其他损伤现象。

逆时针方向转动卡环(7),可根据用户所需,置换不同倍率的目镜。

二、竖轴系本仪器采用的是半运动轴系。

此种轴系的幌动角比标准园式园柱小(在同样参数条件下),轴系中的钢珠和轴套锥面具有自动归心作用,所以间隙的大小对轴的幌动影响不大。

半运动式轴系的优点的摩擦力矩小,耐磨性好,当轴套锥面磨损后,在更换直径不同的钢珠后仍可继续使用。

苏一光J2光学经纬仪使用说明书

苏一光J2光学经纬仪使用说明书

J2-2光学经纬仪使用说明书珠海市明基测绘仪器销售维修:目录1、仪器用途2、仪器主要技术参数3、仪器结构4、仪器使用方法5、仪器的调整6、仪器的维护7、可供附件1、仪器用途J2-2经纬仪是一种精密光学测角仪器,此种仪器在国防建设、大地测量中占很重要的地位。

可以广泛应用于国家和城市的三、四等三角测量。

同时亦可用于铁路、公路、桥梁、水利、矿山以及大型企业的建筑,大型机器的安装和计量等工作。

2、仪器主要技术参数一测回水平方向标准偏差±2″一测回垂直角测量标准偏差±6″望远镜正象物镜通光口径φ40mm放大倍率30视场(1000m处)24m最短视距离2m乘常数100加常数不清0度盘和测微器具水平度盘直径90mm 垂直度盘直径70mm 全园刻度值勤360度盘最小格值勤20′测微器最小格值勤1′自动归零补偿器补偿精度过±0.3″补偿范围±3′读数显微镜水平系统放大率48 x垂直系统放大率62 x水准器长水准器20″/2mm 圆水准器具8′/2mm 光学对点器放大倍率3 x视场角7°30′调焦范围0.3~6m 仪器重量净重6kg毛重9kg3、仪器结构一、望远镜望远镜成正像、采用了双胶合一分离的物镜和对称式目镜。

此种结构的望远镜,其成象质量以及在亮度和清晰方面均较好。

望远镜镜筒的上、下二面均装光学粗瞄准器,以便于在正倒镜观测时均可用其进行粗瞄。

筒内装有反光板,以便于夜间观测时用其照明分划板。

望远镜分划板上附有保护玻璃片,以便于当分划板有污点时,可以清除,而不致于有十字丝脱色和其他损伤现象。

逆时针方向转动卡环(7),可根据用户所需,置换不同倍率的目镜。

二、竖轴系本仪器采用的是半运动轴系。

此种轴系的幌动角比标准园式园柱小(在同样参数条件下),轴系中的钢珠和轴套锥面具有自动归心作用,所以间隙的大小对轴的幌动影响不大。

半运动式轴系的优点的摩擦力矩小,耐磨性好,当轴套锥面磨损后,在更换直径不同的钢珠后仍可继续使用。

苏光经纬仪全站仪使用方法

苏光经纬仪全站仪使用方法

苏一光DT202电子经纬仪、TOPCON300全站仪、苏一光RTS600全站仪使用简介(编写:王劲松2006-11-10)说明:此文档是学校仪器室几种常见全站仪、电子经纬仪的基本操作使用简介,请下载后,在实习时,对照操作步骤进行仪器操作。

第一部分:苏州一光仪器有限公司DT202电子经纬仪使用简介以测回法测水平角为例:1、对中整平后,按开关键()开机后,上下转动望远镜几周,然后使仪器水平盘转动几周,完成仪器初始化工作,直至显示水平度盘角值、竖直度盘角值为止。

如下图如示。

2、用盘左瞄准左边目标A,若要配置度盘为0°00'00",则按键,显示屏第三行水平角度值显示000°00'00",记下此读数;顺时针旋转瞄准右边的目标B,记下水平读数;倒镜用盘右瞄准B,记下读数;逆时针旋转瞄准左边的目标A,记下水平读数。

说明:①若要配置度盘为0°02'00",则旋转固定仪器,用水平微动螺旋使读数为0°02'00",再按键锁定此读数,瞄准目标A后,再按键解除锁定。

②在测量过程中,要注意保持水平读数处于,若出现,则按键。

第二部分:TOPCON300系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观2、面板上按键功能——进入坐标测量模式键。

◢——进入距离测量模式键。

ANG——进入角度测量模式键。

MENU——进入主菜单测量模式键。

ESC——用于中断正在进行的操作,退回到上一级菜单。

POWER——电源开关键►◄——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令。

3、显示屏上显示符号的含义V——竖盘读数;HR——水平读盘读数(右向计数);HL——水平读盘读数(左向计数);HD——水平距离;VD——仪器望远镜至棱镜间高差;SD——斜距;*——正在测距;N——北坐标,相当于x;E——东坐标,相当于y;Z——天顶方向坐标,相当于高程H。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

销售维修电话:目录1、仪器用途2、仪器主要技术参数3、仪器结构4、仪器使用方法5、仪器的调整6、仪器的维护7、可供附件1、仪器用途J2-2经纬仪是一种精密光学测角仪器,此种仪器在国防建设、大地测量中占很重要的地位。

可以广泛应用于国家和城市的三、四等三角测量。

同时亦可用于铁路、公路、桥梁、水利、矿山以及大型企业的建筑,大型机器的安装和计量等工作。

2、仪器主要技术参数一测回水平方向标准偏差±2″一测回垂直角测量标准偏差±6″望远镜正象物镜通光口径φ40mm放大倍率30视场(1000m处)24m最短视距离2m乘常数100加常数不清0度盘和测微器具水平度盘直径90mm垂直度盘直径70mm全园刻度值勤360度盘最小格值勤20′测微器最小格值勤1′自动归零补偿器补偿精度过±″补偿范围±3′读数显微镜水平系统放大率48 x垂直系统放大率62 x水准器长水准器20″/2mm圆水准器具8′/2mm光学对点器放大倍率3 x视场角7°30′调焦范围~6m仪器重量净重6kg毛重9kg3、仪器结构一、望远镜望远镜成正像、采用了双胶合一分离的物镜和对称式目镜。

此种结构的望远镜,其成象质量以及在亮度和清晰方面均较好。

望远镜镜筒的上、下二面均装光学粗瞄准器,以便于在正倒镜观测时均可用其进行粗瞄。

筒内装有反光板,以便于夜间观测时用其照明分划板。

望远镜分划板上附有保护玻璃片,以便于当分划板有污点时,可以清除,而不致于有十字丝脱色和其他损伤现象。

逆时针方向转动卡环(7),可根据用户所需,置换不同倍率的目镜。

二、竖轴系本仪器采用的是半运动轴系。

此种轴系的幌动角比标准园式园柱小(在同样参数条件下),轴系中的钢珠和轴套锥面具有自动归心作用,所以间隙的大小对轴的幌动影响不大。

半运动式轴系的优点的摩擦力矩小,耐磨性好,当轴套锥面磨损后,在更换直径不同的钢珠后仍可继续使用。

同时温度对其影响也较小。

三、读数系统本仪器采用了对径符合数字读数方式。

因此,我们选用了透射工式度盘和1:1透镜式转象系统。

并用移动光楔测微器作为测微系统。

移动光楔测微器的原理是光线通过光楔时,光线会发生转角不变。

因此通过光楔移动后,由于光线的偏转点改变了而偏转角不变。

因此,通过光楔的光线就产生了平行位移地动以这实现其测微的目的。

四、竖盘指标自动归零补偿器本仪器采用了悬摆补偿器,它能消除仪器整平后的乘余误差给竖盘读数带来的影响,其原理是当仪器竖轴有一小倾角时,悬挂平板相应地的反向摆转一角度,使得通过平板的光线产生偏移,以此来消除竖轴倾斜时对竖盘读数的影响。

支架上的按钮(图2),是用来检查补偿器是否正常工作的,整平仪器后,揿一下按钮,竖盘刻线(读数窗中)互相摆开,然后缓慢回复到初始位置,则补助偿工作正常。

否则应排除故障。

4、仪器使用方法本仪器配用三爪式基座。

一、置中1、垂球对中将三脚架架于测站点之上,悬挂垂球于三脚架三角基座下面的中心固定螺旋的弦线上,并使之对准站点中心,压脚架之脚尖入土中,使三脚架稳固。

仪器从箱中取出,一手握扶照准部,一手握住三角基座,小心地放于三角架头上,转动中心固定螺旋,将仪器轻轻地固定于脚架上,再转动脚螺旋(16),使园水泡(20)居中,将仪器在三角架上精细地移动,使垂球尖端正确对测站点,然后拧紧中心固定螺旋。

若对仪器上面的高点定中心,可自该点挂一垂球,当仪器整平和望远镜视准轴在水平位置时,使粗瞄准器上的红点对准垂球尖端。

2、光学对点器对中精确的对则使用光学对点器,操作如下:先旋转对点器(18)目镜,使分划板清晰,再拉伸对点器镜管,使对中标志清晰。

滑动仪器,使测站点居于分划板的小圆圈中央。

将仪器照准部转动180°后检查仪器对中情况,然后拧紧中心固定螺旋。

仪器整平后再精细对中一次。

二、整平1、用水准器整平转动仪器照准部,使长水准器(13)与任意两个脚螺旋(16)的连结线平行,以相反的方向等量转动,此两脚螺旋,使气泡正确居中。

将仪器转动90°,旋转第三个脚螺旋,使气泡居中。

上述方法反复调整,直到仪器旋转到任意位置,水准气泡最大偏离值都不超过四分之一格值。

按三角测量细则规定,观测过程中允许偏离1~格。

水准器必须避免阳光之直晒,不然当旋转仪器后气泡位置会发生变动。

2、用自动归零补偿器整平本仪器可用自动归零补偿器协助整平。

用这种方法把仪器整平到±1″~±2″是可能的,它对于精密机械的安装,以及用陡峭的视线进行水平角观测和垂直准测量尤其有用。

先用长水准器整平仪器,然后按下法继续进行:a.照准部在任意位置,拧紧横轴制动轮,然后对竖盘读数(此时不得再动横轴制动手轮(26)和望远镜垂直微动手轮(23))。

b、转动照准部180°再对竖盘读数,计算a和b两次竖盘读数(此时不得再动横轴制动手轮(26)和望远镜垂直微动手轮(23))。

C、转动照准部到望远镜与任意二个脚螺旋A和B,直到读数显微镜窗口中上、下刻线吻合为止。

也就是说,到此为至,在步聚b中计算出的平均值已经安置好。

b、转动照准部90°,旋转脚螺旋c,直到度盘刻线吻合为止。

e、重复上述步骤,直到照准部在任意位置,度盘刻线都有重合,也即竖盘读数保持恒定时为止。

三、照准1、焦距的调节将望远镜向着光亮均匀的背景(天空),转动目镜(10)。

使分划板十字丝清晰明确,记下此位置的屈光度,以后同一观测者对准此屈光度即可。

将望远镜照准目标点,旋转望远镜调焦手轮(11),使目标的影象清晰,眼睛在目镜作上下和左右移动,检查有无视差存在,若有,则继续调节到没有为止,在观测过程中,一般不允许再进行调焦。

2、度盘读数两个度盘读数都是用望远镜旁边的读数显微镜去读数,水平度盘影像用水平度盘照明反光镜(17)照明,垂直度盘影像用竖盘照明反光镜(2)照明,位于支架外侧的换象手轮(24),用以变换两度盘的影像。

欲使显微镜中现出水平度盘影像,顺时针方向转动换象手轮,到转不动为止,欲使显微镜中现出垂直度盘影像,则反时针方向转动换象手轮,到转不动为止。

无论那个度盘的影像出现于显微镜中、测微小窗的影像总是出现于度盘的影像的左边,转动读数显微镜目镜(9)可使度盘的影像清晰。

3、水平度盘读数放松止动手轮(26)和(15),转动照准部,用望远镜上的光学粗瞄准器(5)的十字丝粗略找准目标,锁紧止动手轮(26)和(15),旋转望远镜水平微动手轮(22)和望远镜垂直微动手轮(23),使望远镜分划板十字丝精确照准目标。

目标小于双丝之间的宽度宜用双丝瞄准,反之则用单丝瞄准。

顺时针转动换象手轮到转不到为止,使盖面白线成水平,打开并转动水平度盘照明反光镜,使水平度盘有均匀、明亮光线照明。

调节读数显微镜目镜,使度盘影像清晰。

拨开换盘手轮护盖,接压换盘手轮(14),并转动使读数窗内看到所需之读数,然后抽出换盘手轮并盖好护盖。

应注意在转动换盘手轮时不宜用力过大,以免影响望远镜竖丝偏离目标。

在置换度盘位置后,宜检查一下望远镜内见到的目标是否移动。

读数符合方法;转动测微手田轮(25),读数显微镜内见到度盘上下两部分影像相对移动,直到上下格线精确符合为止,这时读数窗内已显出度、分、秒,、。

当符合时,必须尽可能的小心正确,因为这是直接影响着读数的精度。

测微手轮的最后转动必须是同一顺时针方向的。

当转动测微手轮至测微尺刻末端时,应注意不宜再继续转动,以免损伤测微尺。

读数方法;整度数由上窗中央或偏左的数目字读得,上窗中的小框内的数字为整十位数;余下的个位数与秒数从左边的小窗内读得。

测微尺上下共刻600格,每小格为1″,共计的数目为分,左边的数目字乘10″,再加上数到指标线的格数即为秒数。

度盘上读得的读数加上测微尺上读得之和即为全部的正确的读数。

5、垂直度盘读数反时针方向转动换手轮至转不动为止,使盖面白线成垂直位置,打开并转动竖盘照明反光镜,使垂直度盘有均匀、明亮光线照明,按上述读数符合方法和读数方法即可读得垂直度盘的读数。

计算垂直角和指标差的公式;a=(R-L-180°)/2i=(R+L-360°)/2式中a _垂直角,i_指标差,L_盘左读数,R_盘右读数四、视距测量望远镜分划板上有上、下及左、右均有一短线,(图七)它与标尺配合,可以求得测站点到标尺之间的距离。

测距公式如下:D=KL+C式中:D_目标到测站点的距离L_上、下或左右视距丝在标尺上所截长度K_视距乘常数 K=100C_视距加常数 C=0五、电照明需电光明测量时,将电照明盒插头分别插入水平盘、竖直盘照明反光镜座内。

当夜间观测时,电照相馆明盒插在竖盘反光镜上,拨动望远镜反光板拨杆(6)并转动电照明盒,均匀、光亮照明望远镜分划板的十字丝,即可对目标进行观测。

为延长电池供电时间,操作者应随时关闭电源,长期不使用,应将电池从照明盒中取出,以防电池腐烂,损坏盒内零件。

注意:本电池盒不防爆。

J2-2经纬仪是精这密的光学仪器,因此,在旋转各手轮时均宜动作轻微,不宜用力过大(基座制动螺钉(29)可适当用力锁紧),以免损伤仪器和影响仪器的精度。

5、仪器的调整一、照准部水准器的改正:仪器按前述整平方法进行整平时,转动照准部使长水准器进行于任意二个脚螺旋连线,以相反方向等量转动此两脚螺旋,使气泡居中,照准部转动90°,旋转第三个脚螺旋消除,其余一半用水准器校正螺钉(12)消除。

重复上述全部过程,直至照准部在任意位置,水准泡均居中为止。

二、视准轴误差(2c)改正仪器整也好后,用望远镜正倒镜(盘左、盘右)各观测同一目标,则其中之一次读数减去180°应等于另一读数,若两者有差,此差值即是视准轴误差的2倍(2C)。

取两值之中数表示无误差时之值。

改正方法:转动测微手轮,使测微窗的读数为上述中数值之秒数,再旋转望远镜水平微动手轮,使度盘刻线恢复符合状态。

然后改正左右两个调正螺钉(图7)使垂直十字丝正确的照目标为止。

欲向左移动,则稍放松位于目镜左手边的调正螺钉。

轻微地旋紧位于右手的调正螺钉,反之亦然。

按三角测微细则,J2-2型经纬仪2C值在12″之内可不必进行改正,特殊要求除外。

三、竖盘指标差改正仪器整平后,当望远镜照准水平方向的目标时,垂直度盘数应为90°00′00″如果不是这个读数,其差值为指标差。

指标差的测定:按中丝观测法,瞄准一清晰目标,盘左读数为L盘右读数为R,指标差为i=(R+L-360°)/2L=86°14′35″R=273°43′57″i=-44″正确读数应为:L=86°15′19″ R=273°44′41″根据三角测量细则J2-1经纬仪之值小于15″可不必改正,特殊要求例外,大于15″则需调整.调整方法:打开调校指标堵孔钉(图8),这时可以看出指标差的一个调整螺钉。

相关文档
最新文档
