变频器参数在实际应用中的调试
现场调试步骤及方法
现场调试步骤及方法现场调试是指在设备安装和连接完成后对设备进行功能和性能的测试以确保其正常运行。
对于路斯特变频器，以下是一般的现场调试步骤及方法：1.安装和接线检查：-确保路斯特变频器正确安装在适当的位置。
-检查变频器的电源和信号线连接是否正确，确保接线牢固可靠。
2.电气连接检查：-检查输入电源的电压和频率是否与变频器要求的电源参数相匹配。
-检查输出电机的额定电压和电流是否与变频器的参数设置相匹配。
-确保所有电气接地符合安全标准，并检查接地电阻是否符合要求。
3.参数配置和设置：-根据设备的技术要求和实际应用，配置变频器的参数，如额定功率、额定电压、额定频率等。
-根据实际应用需求对变频器进行特殊功能设置，如过流保护、超温保护、过载保护等。
4.系统启动和测试：-打开变频器的电源开关，确保变频器正常上电。
-按照设备的启动流程，逐步启动主机系统。
-检查输出电机的转动方向和速度是否与期望一致，如有需要，进行相应调整。
5.故障排除和性能测试：-如果设备启动过程中出现故障，首先检查报警信息，并根据报警信息进行相应的处理。
-进行电流、电压、转速等性能测试，确保变频器的输出性能满足设备的要求。
-对变频器进行负载测试，验证其在不同工况下的工作稳定性和效率。
6.系统性能评估：-根据测试结果评估变频器的性能和稳定性，与其技术规格进行比较。
-如果有必要，调整变频器的参数和设置，以优化其性能和能源效率。
7.更多操作和调试：-进行其他功能测试，如故障保护、紧急停机、运行模式切换等。
-如果需要，根据实际应用需求对变频器进行更多精细调试和优化设置。
在进行现场调试时，需要注意以下事项：-要按照设备的技术规格和操作手册进行操作，确保操作的正确性和安全性。
-在进行任何调试和测试前，应确保电源已经切断，避免发生触电或其他意外事故。
-调试过程中要仔细观察变频器的运行状态和输出参数，及时记录和处理异常情况。
-根据实际情况，调整变频器的参数和设置，以达到设备的最佳运行状态。

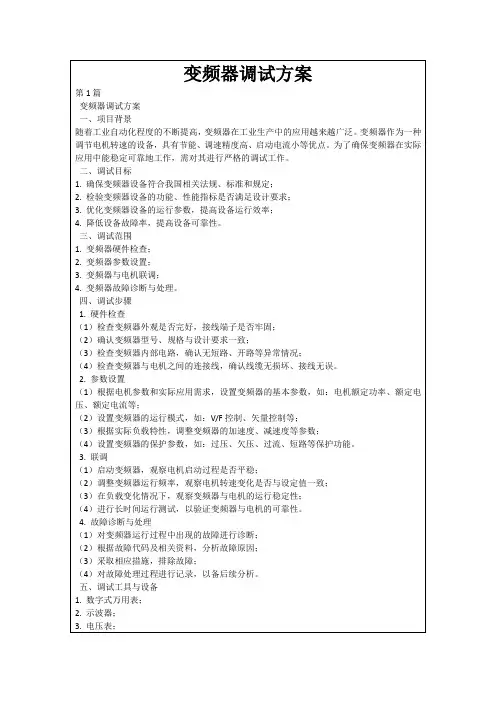

变频器调试方案
2.数据记录：详细记录调试数据，包括调试步骤、参数设置、测试结果等。
3.性能评估：通过综合性能测试，评估变频器与电机的匹配性能和运行效率。
六、调试人员要求
1.具备相关专业知识和实践经验。
2.熟悉变频器及电机的工作原理和调试方法。
3.具备良好的安全意识和应急处理能力。
3.优化变频器参数设置，提升系统响应速度和节能效果。
4.减少设备故障率，提高生产线的连续运行能力。
三、调试准备
1.技术资料准备：收集并熟悉变频器的技术手册、电机参数、系统设计图纸及相关国家标准。
2.人员培训：对调试人员进行变频器原理、操作流程及安全规范培训。
3.工具与设备：准备必要的调试工具和测试设备，如万用表、示波器、绝缘测试仪等。
4.系统联调
-将变频器与控制系统连接，进行联动调试。
-验证控制系统对变频器的控制指令是否准确执行。
-在不同负载条件下测试变频器与电机的运行稳定性。
5.故障诊断与处理
-记录调试过程中出现的故障现象和故障代码。
-分析故障原因，采取相应措施予以排除。
-对故障处理过程进行详细记录，为后续维护提供参考。
五、调试质量控制
第2篇
变频器调试方案
一、引言
变频器作为工业自动化领域的关键设备，对于提高电机系统的运行效率和节能减排具有重要意义。为确保变频器系统的可靠性与稳定性，特制定本调试方案，以规范调试流程，保障设备正常运行。
二、调试目标
1.验证变频器设备的性能指标是否符合设计规范与国家标准。
2.确保变频器与电机的匹配性能，实现高效、稳定的转速调节。
七、调试周期
根据项目规模和复杂程度，合理规划调试周期，确保调试工作的深度和广度。

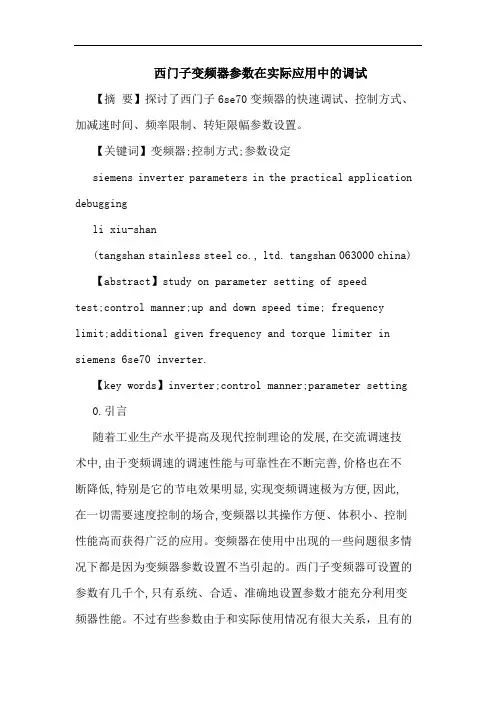

西门子变频器参数在实际应用中调试论文
西门子变频器参数在实际应用中的调试【摘要】探讨了西门子6se70变频器的快速调试、控制方式、加减速时间、频率限制、转矩限幅参数设置。
【关键词】变频器;控制方式;参数设定siemens inverter parameters in the practical application debuggingli xiu-shan(tangshan stainless steel co., ltd. tangshan 063000 china) 【abstract】study on parameter setting of speedtest;control manner;up and down speed time; frequency limit;additional given frequency and torque limiter in siemens 6se70 inverter.【key words】inverter;control manner;parameter setting0.引言随着工业生产水平提高及现代控制理论的发展,在交流调速技术中,由于变频调速的调速性能与可靠性在不断完善,价格也在不断降低,特别是它的节电效果明显,实现变频调速极为方便,因此,在一切需要速度控制的场合,变频器以其操作方便、体积小、控制性能高而获得广泛的应用。
变频器在使用中出现的一些问题很多情况下都是因为变频器参数设置不当引起的。
西门子变频器可设置的参数有几千个,只有系统、合适、准确地设置参数才能充分利用变频器性能。
不过有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和反复调试。
现在西门子6se70系列的变频器应用很广泛，以它为例下面主要介绍这一系列几个经常用到的需要调试的参数。
1.快速调试在使用变频器驱动电机前,必须进行快速调试。
通常进行如下步骤进行快速调试：1.1送电前检查装置和电机1.2基本参数设定1.2.1 出厂参数设定p60=2(缺省)p366=0(pmu面板控制)p970=0(启动参数复位)1.2.2 简单参数设定p60=3(简单应用参数设定，设定控制参数)p95=0(异步电机)p100=1(v/f 开环控制)p101=电机额定电压p102=电机额定电流p104=功率因数p107=电机额定频率p108=电机额定转速p368=0（设定和命令源为pmu+mop）p370=1（启动简单应用参数设置）p60=0(结束简单设定)快速调试完成后,进行了必要的电动机数据的计算,并将其他所有的参数恢复到它们的缺省设置值。
变频器基本参数在实际应用中的调试
行设定。
如在调试中当频率设定信号为0%时，变频器输出频率不为0Hz，而为xHz，则此时将偏置频率设定为负的xHz即可使变频器输出频率为0Hz。
六频率设定信号增益此功能仅在用外部模拟信号设定频率时才有效。
它是用来弥补外部设定信号电压与变频器内电压(+10v)的不一致问题；同时方便模拟设定信号电压的选择，设定时，当模拟输入信号为最大时(如10v、5v或20mA)，求出可输出f/V图形的频率百分数并以此为参数进行设定即可；如外部设定信号为0～5v时，若变频器输出频率为0～50Hz，则将增益信号设定为200%即可。
七转矩限制可分为驱动转矩限制和制动转矩限制两种。
它是根据变频器输出电压和电流值，经CPU进行转矩计算，其可对加减速和恒速运行时的冲击负载恢复特性有显著改善。
转矩限制功能可实现自动加速和减速控制。
假设加减速时间小于负载惯量时间时，也能保证电动机按照转矩设定值自动加速和减速。
驱动转矩功能提供了强大的起动转矩，在稳态运转时，转矩功能将控制电动机转差，而将电动机转矩限制在最大设定值内，当负载转矩突然增大时，甚至在加速时间设定过短时，也不会引起变频器跳闸。
在加速时间设定过短时，电动机转矩也不会超过最大设定值。
驱动转矩大对起动有利，以设置为80～100%较妥。
制动转矩设定数值越小，其制动力越大，适合急加减速的场合，如制动转矩设定数值设置过大会出现过压报警现象。
如制动转矩设定为0%，可使加到主电容器的再生总量接近于0，从而使电动机在减速时，不使用制动电阻也能减速至停转而不会跳闸。
但在有的负载上，如制动转矩设定为0%时，减速时会出现短暂空转现象，造成变频器反复起动，电流大幅度波动，严重时会使变频器跳闸，应引起注意。
八加减速模式选择又叫加减速曲线选择。
一般变频器有线性、非线性和S三种曲线，通常大多选择线性曲线；非线性曲线适用于变转矩负载，如风机等；S曲线适用于恒转矩负载，其加减速变化较为缓慢。
设定时可根据负载转矩特性，选择相应曲线，但也有例外，笔者在调试一台锅炉引风机的变频器时，先将加减速曲线选择非线性曲线，一起动运转变频器就跳闸，调整改变许多参数无效果，后改为S曲线后就正常了。
ABB变频器参数调试步骤介绍
ABB变频器参数调试步骤介绍ABB变频器参数调试是指将ABB变频器的参数优化调整，以使其在各种工况下工作更加稳定和高效。
参数调试的目的是为了满足实际工艺流程的要求，提高设备的运行效率和生产能力。
下面是ABB变频器参数调试的步骤介绍。
1.创建项目：在ABB变频器的参数调试软件中，首先需要创建一个调试项目。
可以根据实际需要设置项目的名称和项目参数。
2.选择控制模式：根据实际应用场景，选择适合的控制模式。
常见的控制模式有V/F模式、矢量控制模式等。
选择合适的控制模式能够提高变频器的控制精度和运行效率。
3.设置电机参数：将电机的基本参数输入到变频器中，包括额定功率、额定电流、额定转速等。
这些参数将作为变频器进行电机保护和控制的基础。
4.调整电机参数：根据实际工况，调整电机的一些特殊参数，如过载能力、电机热保护等。
这些参数的调整需要结合实际情况进行，以保证电机在工作过程中的安全可靠。
5.调整输出频率：设置变频器的输出频率，根据实际工艺需求进行调整。
主要可以通过频率设置或者模拟量输入调节输出频率。
同时，根据需求设置起始频率、加速时间和减速时间等参数。
6.设置PID参数：在需要闭环控制的应用中，可以设置PID参数来实现闭环控制。
PID参数的设置需要根据具体的控制要求进行调整，包括比例系数、积分时间和微分时间等。
7.调整保护参数：根据实际工况，设置变频器的保护参数，包括过流保护、过载保护和缺相保护等。
这样能够提高设备的安全性和可靠性。
8.数据采集和监控：在调试过程中，可以通过变频器的监控功能对电机和工艺进行实时数据采集和监控。
通过监控数据的分析，可以了解设备的运行状况和性能指标，并进行参数的优化调整。
9.参数保存和备份：调试完成后，将调试好的参数保存到变频器中，并备份相关的参数档案。
这样可以在需要时方便地恢复到调试好的参数设置，也可作为下次调试的参考。
10.参数优化和反馈：通过实际运行和监控数据的反馈，对参数进行进一步优化。
变频器调试和操作方法
变频器调试和操作方法
变频器是一种电气设备，用于调节交流电机的转速和电压。
以下是变频器的调试和操作方法：
1. 连接变频器和电机：首先将变频器与电源相连，然后将变频器的输出端与电机连接。
确保连接正确并紧固好。
2. 设置变频器参数：根据实际需求，设置变频器的参数。
这些参数包括输入电压、输出电压、输出频率、过载保护等。
可以通过变频器上的面板或者专门的调试软件进行设置。
3. 启动变频器：打开变频器的电源开关，然后按下变频器面板上的启动按钮或者使用遥控器启动变频器。
此时，变频器会将电源的直流电转换为交流电，并输出给电机。
4. 调试电机转速：通过调整变频器的输出频率，可以控制电机的转速。
可以通过变频器面板上的旋钮或者软件界面上的调节按钮进行调整。
根据需要，逐步提高或降低输出频率，直到达到所需的电机转速。
5. 监测电机运行状态：在电机运行过程中，可以通过变频器的显示屏或者软件界面来监测电机的运行状态，包括电流、转速、温度等。
如果发现异常，可以及时采取措施进行处理。
6. 停止变频器：当不需要使用变频器时，可以按下停止按钮或者使
用遥控器停止变频器的运行。
然后关闭变频器的电源开关。
需要注意的是，变频器的调试和操作需要具备一定的电气知识和经验，如果不熟悉操作，请寻求专业人员的帮助。
此外，操作变频器时，要注意安全，避免触电和其他意外事故的发生。
安川变频器简单参数设置
安川变频器简单参数设置安川变频器是一款电力传动设备，主要用于控制和调节电机的转速和扭矩。
在实际应用中，为了使变频器能够更好地适应不同的工作环境和需求，需要对其进行一些参数设置。
下面将对一些常见的安川变频器参数进行详细介绍。
1.控制模式设置2.额定频率设置额定频率是指电机正常运行时的频率，通常为50Hz或60Hz。
用户需要根据电网供电频率来设置变频器的额定频率，以保证电机正常工作。
3.最大频率设置最大频率是指变频器可以调节的最高频率，用户可以根据需要将最大频率设定为小于或等于电机额定转速的值。
4.加速时间设置加速时间是指电机从静止状态加速到额定速度所需的时间。
用户可以根据具体情况设置加速时间，以满足对加速过程的要求。
5.减速时间设置与加速时间类似，减速时间是指电机从额定速度减速到停止所需的时间。
用户可以根据需要设置减速时间，以满足对减速过程的要求。
6.输出频率限制为了保护电机和设备，在变频器中可以设置输出频率的上限和下限。
用户可以根据工作需求和设备的额定转速设置输出频率限制。
7.过载保护变频器中一般都有过载保护功能，可以根据需要设置过载保护参数，以防止电机过载运行。
8.编码器设置对于需要更高精度控制的应用，用户可以将编码器安装在电机上，并设置编码器参数，以提供更准确的位置和速度反馈。
9.通讯设置对于需要与其他设备进行通讯的应用，用户可以设置通讯协议和参数，以实现与其他设备的数据交换和控制。
以上仅是对安川变频器一些简单参数设置进行了简单介绍，实际应用中还有更多参数可以设置，如过电流保护、启动方式、断相保护等。
不同型号的变频器参数设置可能会有所不同，用户在进行参数设置时应参考相关产品手册和技术资料，确保设置正确。
同时，在参数设置完成后，用户还应进行实际测试和调试，以确保变频器能够正常工作。
EM303B变频器机床主轴应用调试
表1：机床主轴应用需要设置的相关参数
功能代码
功能代码名称
功能代码参数说明
单位
参数设置
属性
F0-02
驱动控制方式
0：V/F开环控制
1：保留
2：无PG矢量控制0
3：无PG矢量控制1
3
〇
F0-04
启动停车控制选择
0：本机键盘
1：外部端子
2：计算机通讯
1
〇
F0-05
端子启动停车选择
个位：保留
十位：能耗制动选择
0：制动电阻无效
1：制动电阻运行时有效
2：制动电阻上电时有效
百位：保留
千位：过压失速保护方式
0：无效
1：保留
2：有效
0010
〇
5.制动电阻选用表
变频器型号
电机功率
（KW）
电阻阻值
（Ω）
电阻功率
（W）
连接电阻的导线
（mm2）
EM303B-0R7-3B
0.75
360
200
1
EM303B-1R1-3B
1.EM303B变频器机床主轴应用的特点
●SVC控制0.5Hz，150%额定转矩输出，确保机床在低速时有强劲的切削力；
●优异的快速加、减速能力，自动限流，自动稳压，实现机床的高性能、高可靠性；
●调速范围最高可达600.00Hz，完全满足数控车床的高频运行要求；
2.连接线示意图
3.数控机床应用调试步骤
0：RUN运行F/R正/反
1：RUN正转F/R反转
2：RUN常开正转Xi常闭停车F/R常开反转
3：RUN常开运行Xi常闭停车F/R正/反转
G120变频器参数调试
G120变频器参数调试首先，我们需要了解G120变频器的基本参数。
G120变频器一般包括输入电压、输出电压、额定电流、额定频率、控制方式、开关频率等参数。
根据不同的应用需求，还可以设置运行模式、过载能力、加速时间、减速时间等参数。
参数调试的第一步是设置输入电压和输出电压。
输入电压一般通过变压器来控制，需要根据实际输入电压进行调整。
输出电压则根据负载情况来设定，过高或过低的输出电压都会导致不稳定的运行。
接下来是设置额定电流和额定频率。
额定电流是指变频器在满负荷运行时的电流值，而额定频率则是指变频器正常运行时的输出频率。
这两个参数需要根据实际负载情况和工作要求进行调整。
控制方式是指变频器的运行控制模式，一般有V/F控制、矢量控制、直接扭矩控制等模式可选择。
根据不同的应用场景和要求，选择适合的控制方式，并进行相应的参数调整。
另外，开关频率也是一个需要注意的参数。
开关频率越高，变频器的输出电压和电流波形越接近正弦波，可以提高系统的运行稳定性和效率。
但是过高的开关频率也会导致能耗增加和设备寿命缩短。
在参数调试过程中，还需要特别关注一些关键参数，如过载能力、加速时间和减速时间。
过载能力是指变频器在短时间内可以承受的额定电流的倍数，可以根据负载情况和保护要求进行设置。
加速时间和减速时间直接关系到系统的响应速度，需要根据实际应用要求来调整。
在调试过程中，还需要注意一些常见的问题和解决方法。
比如，变频器可能会出现过电流、过压、过热等故障，需要根据报警信息进行相应的调整和保护设置。
此外，还需要定期进行参数检查和维护，确保变频器的稳定运行。
总之，G120变频器的参数调试是变频器投入使用前的重要步骤之一、通过正确调试参数，可以确保变频器的稳定运行和性能发挥，提高系统的效率和可靠性。
在调试过程中，需要根据实际应用要求和负载情况进行参数设置，并关注常见故障和解决方法，定期进行参数检查和维护。
这样才能保证变频器的正常工作和长期稳定运行。
艾默生变频器参数调试
艾默生变频器参数调试艾默生变频器是一种能够调控电机运行频率和电压的设备，广泛应用于工业控制系统中。
参数调试是使用变频器的重要环节，通过调试参数可以实现对电机的精确控制，提高设备的效率和稳定性。
本文将介绍艾默生变频器参数调试的关键步骤和注意事项。
一、参数调试前的准备工作1.检查变频器和电机的连接，确保电气连接正确无误。
2.查阅变频器的使用说明书，了解变频器的基本参数和功能设置。
二、变频器参数调试的基本步骤1.设置变频器的基本参数：将检查变频器的型号、电源电压、电机功率等基本参数，并根据需求进行设置。
2.调整速度控制参数：在参数设置菜单中，设置速度控制模式，并进行相应的参数调整。
通常有PID参数、速度限制等设置选项，根据实际情况进行调整。
3.调整转矩控制参数：如果需要进行转矩控制，可以根据具体需求进行调整。
转矩控制参数通常包括转矩增益、转矩限制等。
4.调整电机保护参数：为了保护电机和变频器，需要设置相应的保护参数，如过载保护、过温保护等。
根据电机的额定参数和实际工况进行设置。
5.运行测试和优化：完成参数设置后，进行运行测试，观察电机的运行情况和性能表现，并根据观察结果进行参数优化。
三、参数调试的注意事项1.在参数调试过程中，一般建议逐步调整参数，并进行测试验证。
不宜一次性调整所有参数。
2.在参数调试过程中，注意观察电机的运行情况，如振动、噪声等异常现象。
及时排查原因并进行参数调整。
3.根据电机的额定参数和实际工况进行参数设置，避免过载运行和过度检测。
4.注意变频器和电机的温度，确保在正常范围内运行。
过高的温度可能导致设备损坏。
5.参数调试结束后，及时保存参数设置。
在后续运行中，可以根据需要进行微调和修改。
总结：艾默生变频器参数调试是使用变频器的重要环节，通过参数调试可以实现电机的精确控制，并提高设备的效率和稳定性。
参数设置应根据电机的额定参数和实际工况进行调整，并根据观察结果进行优化。
在调试过程中要注意观察电机的运行情况和温度，并及时进行排查和调整。
变频器调试方案
变频器调试方案简介变频器是一种用于调节电机转速的电子设备，可实现电机的启停、转速调节、运行方向控制等功能。
在工业自动化和机械设备领域被广泛应用。
本文将介绍变频器调试的基本步骤和注意事项。
调试步骤步骤一：现场准备在开始调试变频器之前，需要进行一些现场准备工作，包括： - 确保变频器的安装位置符合要求，且固定可靠。
- 检查电源连接是否正确，确保电源稳定。
- 检查变频器与电机之间的连接是否正确，如电缆接头是否紧固。
- 调试所需工具的准备，包括电压表、频率表等。
步骤二：变频器参数配置接下来，需要进行变频器参数的配置，以适应实际的工作需要。
主要配置项包括： - 输入电压和频率：根据现场电源的实际情况，设置变频器的输入电压和频率。
- 输出电压和频率：根据所需的电机转速，设置变频器的输出电压和频率。
- 控制方式：选择合适的控制方式，如恒定转矩控制、恒定功率控制等。
- 保护参数：设置过流保护、过压保护、欠压保护等参数，保护电机和变频器的安全运行。
步骤三：变频器调试完成参数配置后，即可进行变频器的调试。
主要包括以下内容： 1. 启动测试：按照设定的参数，启动变频器，观察电机的启动过程。
注意观察启动是否平稳，电机是否有异常声音或振动。
2. 转速调节：通过调整变频器的输出频率，逐步调节电机的转速。
观察电机转速的变化是否与设定值一致。
3. 转向控制：测试变频器的转向控制功能，观察电机的运行方向是否与设定一致。
4. 负载测试：在不同负载条件下，观察变频器的响应和电机的运行状态。
重点观察电流、温度等参数，确保变频器和电机在不同负载下的稳定性和安全性。
步骤四：参数优化在调试过程中，可能会出现电机转速不稳定、响应不够灵敏等问题。
此时，需要进行参数优化，以提高系统的性能。
优化主要包括： - PID参数调整：对PID控制参数进行调整，以提高系统的动态性能和稳定性。
- 加速、减速时间调整：根据实际需求，调整变频器的加速、减速时间，以实现更加平滑的运行过程。
关于实际应用中DriveMon 调试
关于用 DriveMon 调试，有几点提醒大家：1、设置参数时可以完全按应用需求设置，不考虑DriveMon 的问题。
设置完成后只改一个参数P0719 为 44，则变频器控制权完全切换到 DriveMon，调试完成后将该参数改成0即可。
不要去改P700和P1000，因为调试完成后还要将它们改回去，那样会导致一些关联的参数恢复默认值，如果你的某些关联参数不使用默认值，则需要重新设置过，而改P0719则没有这个问题。
2、做快速调试需要启动变频器，用BOP时按RUN键，调试完成会自动停止。
再次按RUN的或就启动变频器了。
而在DriveMon中，按左下角的ON，开始调试，完成后需要你主动去按OFF，否则不能用ON按钮启动变频器。
3、用DriveMon控制变频器，在左下角给定频率时是百分数，不是Hz啊4、如果想用DriveMon时实监视变频器参数，最好使用自由参数组，一是可以集中要观察的参数，二是参数比较少时刷新要快一点。
另外，默认的9.6K波特率时实性很不理想，我一般用19.2K，上传下载会快很多，改波特率需要在三个地方修改参数：变频器、电脑的设备管理器、DriveMon这次去外地调试设备，正好有不同通讯连接的MM4xx系统可做实验。
经实验，向各位网友介绍使用效果如下：1、连接：启动笔记本、将连接器的232 插头连接好变频器连接器，另一端连接到笔记本电脑。
2、被调试的设备（生产线）合闸，所有变频器上电。
实践证明可以带电插拔。
连接S7-300＋Profibus系统（20多台变频器）。
1、将连接器插到MM4变频器的CB模块：2、打开DriverMon V5.33、点击File\Set up an USS ONLINE connection...打开Find online drivers窗口，点击右下角的Start。
开始按地址顺序搜索装置。
几秒钟之后就和变频器连接上了，并自动切换到参数选择的窗口。
4、默认的是直接读取EEPROM的内容。
变频器在电厂中的应用及调试
无论变频应用的目的如何，其主要的应用方案 主要 采用 以下几 种应用 方式 。
( 1) 1控1 采用一台变频器 控制一台电机( 如图1) ，以空 冷系统为例，多台空冷风机，均采用该方案，通过 计算汽机排汽压力与环境气温的关系，由DCS控 制，自动选择不同的风机组合方式，既有效的节省 的电 能， 又可避 免空 冷系统 在冬季 运行 的冷冻 问题 。
2008年第9期电l l l 技肃I 97
电机系统节能
电机的转向，升速、减速是否正常等。 对于高压变频器( 如图3) ，一般由15个功率
模块组成，每5个功率模块串联成一相，三相Y接， 因此在进行空载试验前，检查其单个功率模块的输 出电压，波形是否正常后，再进行空载试验。
图2 当“2号泵”也达到额定频率时，将“2 号泵” 切换为工频工作，而“3号泵”投入变频运行。 反之，当用水量减少时，则先从3号泵开始， 然 后2 号泵 依次 退 出工 作 ，完 成一 次 加减 泵 的循 环。 其切换过程的判断与执行主要由PLC来控制。 ( 3) 1台变频，X台工频 在实 际生 产中， 往往需 要两 台以上 泵进行 工作 ， 才能满足生产要求，例如现在设计的凝结水泵往往 采用两台工频，一台变频，根据负荷及实际用水量 来人 工选择 组合方式 。
2变频器的作用
( 1) 降低起动电流，减少 机械冲击 对于一些大转矩负载．往往在实际生产中采用 变频起动的方式来降低起动电流，同时有效地降低 了动态转矩，减少了转动设备机械冲击，消除水泵 的水 锤效 应， 延长 水泵的 使用 时间 。 ( 2) 节能降耗 通过远程控制( 如空冷风机) 、水压控制( 如生 活水泵等) 、水位控制、温度控制等多种方式进行频 率调节，既保证了满足生产需求，又有效地降低了 能量 的损 耗， 其节 能效果 相当 町观 。
G120变频器参数调试
G120变频器参数调试首先，我们需要设置变频器的基本参数。
这些参数包括电机额定功率和额定转速，电源电压，电源频率等。
根据实际应用情况，我们可以根据电机的技术参数手册来设置这些参数。
此外，还需要设置运行模式，如定速模式、定转矩模式、压力控制模式等。
接下来，我们需要设置变频器的控制参数。
这些参数包括电机电流限制、电机转矩限制、加速和减速时间等。
电流限制和转矩限制可根据电机的额定电流和额定转矩来设置，以保护电机免受过载和过流的损害。
加速和减速时间可以根据实际需求来调整，以确保系统的平稳运行。
另外一个重要的参数是电机速度控制参数。
这些参数包括速度比例增益、速度积分增益、速度微分增益等。
通过调整这些参数，可以实现对电机速度的精确控制。
在调试时，可以借助速度观察器来监测电机的转速，并根据实际表现来调整控制参数。
还有一些其他的参数需要进行调试，如电机运行曲线、运动方向等。
电机运行曲线参数决定了电机的加速和减速过程，根据实际应用需求来进行调整。
运动方向参数用于设置电机的正转和反转方向，根据电机的旋转方向来进行设置。
在调试参数时，可以使用G120变频器自带的调试工具。
该工具通常是一个参数设置界面，可以直观地调整各种参数。
在调整参数之前，建议先了解各个参数的作用和影响，以便进行合理的调整。
除了参数调试，还需要对整个电机控制系统进行实时监测和故障诊断。
G120变频器通常配备有各种保护功能，如过载保护、短路保护、过温保护等。
在运行过程中，可以通过监测电机的状态和变频器的输出信号来实时判断系统的运行情况，并及时采取措施防止故障的发生。
总之，对于G120变频器的参数调试，需要根据实际需求和电机的技术参数来进行设置。
通过合理的参数调整和系统监测，可以实现电机控制系统的稳定运行和最佳性能。
变频器调试步骤和参数设置
变频器调试步骤和参数设置一、变频器调试步骤：1.确认设备安装位置：首先要确定变频器的安装位置，避免设备受到外部干扰和影响。
2.确认输入和输出电源：检查变频器的输入和输出电源是否正常连接，以确保电源稳定运行。
3.检查电源线和接线端子：检查电源线和接线端子是否连接正确，并紧固好。
4.检查外部开关和按钮：检查变频器外部的开关和按钮是否处于正常状态，如启动按钮、停止按钮等。
5.变频器上电：将变频器的电源打开，并检查变频器的指示灯是否正常亮起，确认变频器已经上电。
6.设置编码器参数：如果使用编码器进行闭环控制，需要设置编码器参数，包括输入电压、测量信号等。
7.设置电机参数：设置和校准电机的参数，包括电机类型、额定电流、额定功率、额定速度等。
8.设置PID控制参数：根据实际需求，设置PID控制器的参数，包括比例系数、积分时间和微分时间。
9.设置运行模式：根据需要选择运行模式，如定速运行、定时运行、定位运行等。
10.设置转矩控制参数：如果需要实现转矩控制，需要设置转矩控制参数，包括转矩上限、转矩下限等。
11.手动控制调试：通过手动控制方式，检查变频器的运行情况，如启动、停止、加速、减速等。
12.自动控制调试：通过自动控制方式，检查变频器的运行情况，如设定转速、转矩等。
13.参数优化调试：根据实际运行情况，不断调整变频器的参数，使变频器达到最佳运行状态。
14.检查输出状态：检查变频器的输出状态，如输出电流、输出电压、输出频率等。
15.记录参数设置：将变频器的参数设置记录下来，以备后续参考和调整。
二、变频器参数设置：1.电压等级：根据实际需求，选择变频器的电压等级，包括输入电压和输出电压。
2.频率范围：设置变频器的输出频率范围，根据实际需求进行调整。
3.过载能力：设置变频器的过载能力，即变频器能够承受的额定电流或功率。
4.起动时间：设置变频器的起动时间，即变频器从停止状态到额定转速所需的时间。
5.加速时间：设置变频器的加速时间，即变频器从停止状态到最大转速所需的时间。
420变频器参数调试
420变频器参数调试420变频器是一种电力传动设备，可以通过调整输入电源的频率和电压来控制电机的运行速度和转矩。
在使用420变频器时，参数调试是非常重要的环节，它可以确保设备的正常运行和最佳性能。
下面将详细介绍420变频器参数调试的相关内容。
一、参数调试前的准备工作1.熟悉420变频器的基本结构和工作原理：了解变频器的输入输出端口、控制面板，以及各种保护、故障指示灯的作用，能够正确理解和解读变频器的参数手册。
2.确定变频器的额定输出功率和工作电压：根据实际需求和设备特性，选用适当的规格和型号的变频器。
3.确保设备和电源的连接正确可靠：检查变频器输入端和输出端的供电线路，确认电阻和电容的接线正确无误。
二、参数调试步骤1.设置基本参数：打开变频器电源，按下启动按钮，进入参数设置模式。
根据实际需求，设置基本参数，如电压、频率，最大最小电压和频率限制，过载保护等。
2.调试电机加速和减速时间：根据实际情况，调整电机的加速和减速时间。
加速时间设置过短可能会产生过大的起始电流，造成设备损坏；而加速时间过长则可能会影响设备的响应速度。
3.调整运行频率：根据实际需求，调整运行频率，控制电机的运行速度。
通常情况下，运行频率过高可能会导致电机过热，而运行频率过低则可能会影响电机的正常运行。
4.调整输出电压：根据实际需求，调整输出电压，控制电机的转矩大小。
输出电压过高可能会引起电机过载，而输出电压过低则可能会导致电机转矩不足，无法正常工作。
5.设置保护参数：根据设备特性和使用环境，设置过流保护、过载保护、过热保护等参数，确保设备在异常情况下能够及时停机保护。
6.确认参数设置：在参数调试完成后，需要确保设备的各项参数设置正确。
可以通过观察电机的运行状态，检查输出端口的电压和频率，以及观察控制面板上的指示灯来确认。
三、参数调试的注意事项1.参数调试时，需要保持设备处于停机状态，并注意个人安全。
2.在调整参数时，应逐步增加或减少数值，并留出足够的时间观察设备运行状态，以避免过大的电流冲击或电机转速突变。
三菱变频器参数调试
三菱变频器参数调试一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。
由于参数设定不当，不能满足生产的需要，导致起动、制动的失败，或工作时常跳闸，严重时会烧毁功率模块IGBT或整流桥等器件。
变频器的品种不同，参数量亦不同。
一般单一功能控制的变频器约50～60个参数值，多功能控制的变频器有200个以上的参数。
但不论参数多或少，在调试中是否要把全部的参数重新调正呢？不是的，大多数可不变动，只要按出厂值就可，只要把使用时原出厂值不合适的予以重新设定就可，例如：外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。
当运转不合适时，再调整其他参数。
变频器的设定参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，必须对相关的参数进行正确的设定。
1、控制方式：即速度控制、转距控制、PID 控制或其他方式。
采取控制方式后，一般要根据控制精度进行静态或动态辨识。
2、基底频率设定基底频率标准是50Hz时380V，即V/F=380/50=7.6。
但因重载负荷(如挤出机，洗衣机，甩干机，混炼机，搅拌机，脱水机等)往往起动不了，而调其他参数往往无济于事，那么调基底频率是个有效的方法。
即将50Hz设定值下降，可减小到30Hz或以下。
这时，V/F>7.6，即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。
故一般重载负荷都能较好的起动。
3、最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。
而且低速时，其电缆中的电流也会增大，也会导致电缆发热。
4、最高运行频率：一般的变频器最大频率到60Hz ，有的甚至到400 Hz ，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。
变频器的参数设置与调试
变频器的参数设置与调试随着科技的不断发展，变频器越来越广泛地应用于各个领域，如工业、建筑、农业等。
变频器在工业领域中主要负责调节电动机速度，以达到节能减排、提高工艺效率等多种目的。
然而，变频器参数设置与调试是变频器应用的重要环节，针对不同的工况要素，对变频器的参数进行设置，并通过调试，达到提高运行效率，延长使用寿命的目的。
一、变频器参数设置1.电机信息的设置：电机信息包括电机功率、额定转速、电压、电流、编号、型号、变频器输出功率等。
在设置电机信息时，需要根据电机的技术参数进行设置，确保变频器与电机的匹配性，防止在运转过程中出现故障。
一般来说，变频器应选择与电机匹配的型号，根据电机的功率和额定转速来设置变频器的输出功率，确保输出功率小于或等于电机的额定功率，并设置相应的型号、编号、额定电流、额定电压等参数。
2.控制方式的设置：变频器的控制方式主要分为模拟量控制、数字量控制、通信控制等，不同的方式影响着变频器控制的精度、实时性和可靠性。
在控制方式的设置中，需要根据实际的工艺控制要求，综合考虑系统稳定性、可靠性、控制精度和调节效果等因素，选择适合的控制方式。
一般来说，对于控制精度要求较高的工艺过程，建议采用数字量控制或通信控制方式，以提高稳定性和实时性。
3.传感器设置：传感器主要用于检测电机转速、转矩、温度、震动等要素，根据传感器反馈的信息来确定变频器的控制策略。
在设置传感器时，需要选择合适的传感器类型，根据具体控制要求进行配置和调试。
一般来说，对于涉及到温度、震动等要素的情况，建议配置相应的传感器，并设置对应的控制参数。
二、变频器调试变频器调试是将变频器与电机设备连接后对整个系统进行调节和设置，以使之达到最佳的工作状态。
调试工作涉及到手动操作设置和电脑程序调节两种方式，其主要目的是调整变频器控制策略和参数，使其达到最优的工作状态。
1.手动设置调试：手动调试是一种简单而又有效的调试方式，可以快速对变频器进行参数设置。
变频器参数调整
变频器参数调整背景变频器是一种调节电机转速的设备，可以根据实际需求改变电机的转速和运行方式。
在工业生产和设备驱动中，变频器被广泛应用，但是合理的参数调整是保证其正常运行和优化性能的关键。
目的本文档旨在介绍变频器参数调整的方法和步骤，以帮助工程师和技术人员正确设置和优化变频器的参数，从而提高设备的稳定性和效率。
参数调整步骤以下是一般的变频器参数调整步骤：1.确定运行要求：首先需要明确设备的运行要求，包括负载特性、转速范围、起停频率等，在参数调整过程中保持这些要求。
2.检查初始参数：查看变频器的初始参数设置，包括转速调节范围、电压、频率等，并记录下来以备后续参考。
3.负载调整：根据实际负载情况，适当调整变频器的输出电流或扭矩参数，确保能够稳定驱动负载。
4.转速控制：在负载调整基础上，根据实际需求调整变频器的转速控制参数，如PID参数、速度曲线等，以保证设备转速的精确控制。
5.频率设置：根据设备的要求和工作环境，合理设置变频器的输出频率，确保电机在不同工况下有良好的运行效果。
6.保护设置：参考设备的使用说明书，正确设置变频器的保护参数，如过流、过载、过热等保护功能，以确保设备在异常情况下能够及时停止工作并保护电机。
7.调试和监控：完成参数调整后，进行调试和监控工作，通过实时数据采集和分析，检查设备的工作状态和性能，并根据需要进行微调。
注意事项在进行变频器参数调整过程中，需要注意以下事项：1.熟悉设备文档：仔细阅读变频器的使用说明书和参数设置手册，确保对设备的特点、功能和参数有全面的了解。
2.小心调整范围：在调整参数时，需要小心调整范围，避免超出设备的额定工作范围，以保证设备的安全稳定运行。
3.实时监控：在调整参数过程中，需要实时监控设备的运行状态和性能表现，及时发现问题并进行调整。
4.记录和备份：在参数调整过程中，及时记录和备份调整前后的参数设置，以备后续参考和故障排查。
5.密切合作：参数调整工作通常需要与设备生产厂商或专业技术人员密切合作，共同解决问题和优化性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

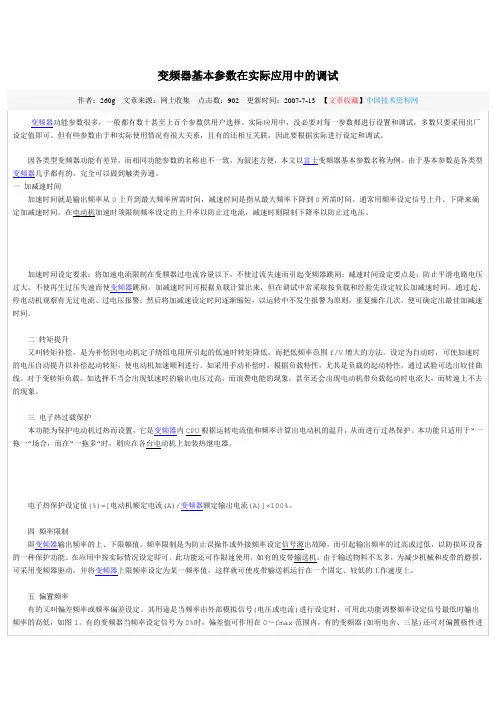

变频器参数在实际应用中的调试
一加减速时间
加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0
所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
二转矩提升
又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
三电子热过载保护
本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)>×100%。
四频率限制
即变频器输出频率的上、下限幅值。
频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。
在应用中按实际情况设定即可。
此功能还可作限速使用，如有的皮带输送机，由于输送物料不太多，为减少机械和皮带的磨损，可采用变频器驱动，并将变频器上限频率设定为某一频率值，这样就可使皮带输送机运行在一个固定、较低的工作速度上。
五偏置频率
有的又叫偏差频率或频率偏差设定。
其用途是当频率由外部模拟信号(电压或电流)进行设定时，可用此功能调整频率设定信号最低时输出频率的高低，如图1。
有的变频器当频率设定信号为0%时，偏差值可作用在0～fmax范围内，有的变频器(如明电舍、三垦)还可对偏置极性进行设定。
如在调试中当频率设定信号为0%时，变频器输出频率不为0Hz，而为xHz，则此时将偏置频率设定为负的xHz即可使变频器输出频率为0Hz。
六频率设定信号增益
此功能仅在用外部模拟信号设定频率时才有效。
它是用来弥补外部设定信号电压与变频器内电压(+10v)的不一致问题；同时方便模拟设定信号电压的选择，设定时，当模拟输入信号为最大时(如10v、5v或20mA)，求出可输出f/V图形的频率百分数并以此为参数进行设定即可；如外部设定信号为0～5v时，若变频器输出频率为0～50Hz，则将增益信号设定为20 0%即可。
七转矩限制
可分为驱动转矩限制和制动转矩限制两种。
它是根据变频器输出电压和电流值，经CPU进行转矩计算，其可对加减速和恒速运行时的冲击负载恢复特性有显著改善。
转矩限制功能可实现自动加速和减速控制。
假设加减速时间小于负载惯量时间时，也能保证电动机按照转矩设定值自动加速和减速。
驱动转矩功能提供了强大的起动转矩，在稳态运转时，转矩功能将控制电动机转差，而将电动机转矩限制在最大设定值内，当负载转矩突然增大时，甚至在加速时间设定过短时，也不会引起变频器跳闸。
在加速时间设定过短时，电动机转矩也不会超过最大设定值。
驱动转矩大对起动有利，以设置为80～100%较妥。
制动转矩设定数值越小，其制动力越大，适合急加减速的场合，如制动转矩设定数值设置过大会出现过压报警现象。
如制动转矩设定为0%，可使加到主电容器的再生总量接近于0，从而使电动机在减速时，不使用制动电阻也能减速至停转而不会跳闸。
但在有的负载上，如制动转矩设定为0%时，减速时会出现短暂空转现象，造成变频器反复起动，电流大幅度波动，严重时会使变频器跳闸，应引起注意。
八加减速模式选择
又叫加减速曲线选择。
一般变频器有线性、非线性和S三种曲线，通常大多选择线性曲线；非线性曲线适用于变转矩负载，如风机等；S曲线适用于恒转矩负载，其加减速变化较为缓慢。
设定时可根据负载转矩特性，选择相应曲线，但也有例外，笔者在调试一台锅炉引风机的变频器时，先将加减速曲线选择非线性曲线，一起动运转变频器就跳闸，调整改变许多参数无效果，后改为S曲线后就正常了。
究其原因是：起动前引风机由于烟道烟气流动而自行转动，且反转而成为负向负载，这样选取了S曲线，使刚起动时的频率上升速度较慢，
从而避免了变频器跳闸的发生，当然这是针对没有起动直流制动功能的变频器所采用的方法。
九转矩矢量控制
矢量控制是基于理论上认为：异步电动机与直流电动机具有相同的转矩产生机理。
矢量控制方式就是将定子电流分解成规定的磁场电流和转矩电流，分别进行控制，同时将两者合成后的定子电流输出给电动机。
因此，从原理上可得到与直流电动机相同的控制性能。
采用转矩矢量控制功能，电动机在各种运行条件下都能输出最大转矩，尤其是电动机在低速运行区域。
现在的变频器几乎都采用无反馈矢量控制，由于变频器能根据负载电流大小和相位进行转差补偿，使电动机具有很硬的力学特性，对于多数场合已能满足要求，不需在变频器的外部设置速度反馈电路。
这一功能的设定，可根据实际情况在有效和无效中选择一项即可。
与之有关的功能是转差补偿控制，其作用是为补偿由负载波动而引起的速度偏差，可加上对应于负载电流的转差频率。
这一功能主要用于定位控制。
十节能控制
风机、水泵都属于减转矩负载，即随着转速的下降，负载转矩与转速的平方成比例减小，而具有节能控制功能的变频器设计有专用V/f模式，这种模式可改善电动机和变频器的效率，其可根据负载电流自动降低变频器输出电压，从而达到节能目的，可根据具体情况设置为有效或无效。
要说明的是，九、十这两个参数是很先进的，但有一些用户在设备改造中，根本无法启用这两个参数，即启用后变频器跳闸频繁，停用后一切正常。
究其原因有：(1)原用电动机参数与变频器要求配用的电动机参数相差太大。
(2)对设定参数功能了解不够，如节能控制功能
只能用于V/f控制方式中，不能用于矢量控制方式中。
(3)启用了矢量控制方式，但没有进行电动机参数的手动设定和自动读取工作，或读取方法不当。
