步进电机和直流无刷电机内部结构
有刷直流电机和无刷直流电机的结构及工作原理
有刷直流电机和无刷直流电机的结构及工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言直流电机是一种将直流电能转换成机械能的设备，根据其结构和工作原理的不同可以分为有刷直流电机和无刷直流电机。
无刷直流电机原理结构
无刷直流电机原理结构一、原理：无刷直流电机是以电磁感应的原理工作的。
电机的主要部分包括定子和转子，定子上有若干个线圈，通以交变电流，产生旋转的磁场。
转子上装有多个永磁体，它们随着定子磁场的变化而旋转。
电机通过外部的控制电路来改变定子线圈通电的时间和顺序，从而实现转子的旋转控制。
二、结构：1.定子：定子是电机的静止部分，它通常由若干个相同的定子线圈组成，线圈绕在定子铁芯上，并固定在电机的外部结构上。
定子线圈的数量和形状取决于电机的设计和工作要求。
2.转子：转子是电机的旋转部分，它由多个永磁体组成，永磁体的材料通常是钕铁硼或钴磁体。
转子上的永磁体通过磁力产生旋转力矩，推动转子的旋转。
转子通常由外壳包裹在外，以保护永磁体和提供机械支撑。
3.传感器：无刷直流电机需要通过传感器来检测转子的位置和速度，以确定定子线圈的通电时间和顺序。
常用的传感器有霍尔传感器和编码器。
霍尔传感器通过检测转子上预先安装的霍尔元件的磁场变化来确定转子的位置。
编码器通过检测转子上的刻度盘来实时测量转子的位置和速度。
4.控制电路：控制电路是无刷直流电机的核心部分，通过控制电路可以控制定子线圈的通电时间和顺序，从而控制电机的转速和方向。
控制电路通常由微电子学设备和电磁驱动电路组成。
微电子学设备用于检测传感器信号和计算控制电流的参数，电磁驱动电路用于控制电流的流动和改变线圈的通电顺序。
三、工作过程：1.传感器检测：控制电路通过传感器检测转子的位置和速度。
2.定子线圈通电：根据传感器信号，控制电路决定定子线圈的通电时间和顺序。
3.磁场产生：定子线圈通电后，在定子铁芯上产生旋转的磁场。
4.磁场作用：磁场作用于转子上的永磁体，产生旋转力矩。
5.转子转动：转子随着磁场的变化而旋转，驱动电机的输出轴旋转。
6.循环控制：控制电路根据传感器信号实时调整定子线圈的通电时间和顺序，以保持电机的稳定工作。
有刷直流电机和无刷直流电机的结构及工作原理
有刷直流电机和无刷直流电机的结构及工作原理哎呀，今天小智就来给大家聊聊有刷直流电机和无刷直流电机的结构及工作原理，让我们一起揭开它们神秘的面纱吧！我们来看看有刷直流电机。
有刷直流电机的“刷子”就是它的转子上的电刷，它的作用就是给转子提供电流。
有刷直流电机的结构比较简单，主要包括定子、转子和电刷三个部分。
定子上有很多槽，槽里面有绕组，绕组的两端分别接电源的正负极；转子上也有很多槽，槽里面也有绕组，绕组的两端分别接电源的正负极；电刷就是用来给转子提供电流的。
当电源接通后，电流会通过定子的绕组流到转子的绕组，由于磁场的存在，转子就会转动起来。
接下来，我们再来看看无刷直流电机。
无刷直流电机没有电刷，它的转子上有一个永磁体和霍尔传感器。
永磁体的作用是产生磁场，霍尔传感器的作用是检测转子的转速。
无刷直流电机的结构相对于有刷直流电机来说要复杂一些，主要包括定子、转子、永磁体和霍尔传感器四个部分。
定子上也有很多槽，槽里面有绕组，绕组的两端分别接电源的正负极；转子上也有很多槽，槽里面也有绕组，绕组的两端分别接电源的正负极；永磁体就是用来产生磁场的；霍尔传感器就是用来检测转子的转速的。
当电源接通后，电流会通过定子的绕组流到转子的绕组，由于磁场的存在，转子就会转动起来。
霍尔传感器会检测到转子的转速，并将这个信息传递给控制器，控制器再根据这个信息来控制电机的运行。
那么，有刷直流电机和无刷直流电机的工作原理有什么区别呢？其实很简单，主要就是在于是否有电刷。
有刷直流电机需要通过电刷来给转子提供电流，而无刷直流电机则不需要电刷。
因此，无刷直流电机在寿命、噪音等方面都要优于有刷直流电机。
但是，由于无刷直流电机的结构比较复杂，所以价格也要贵一些。
有刷直流电机和无刷直流电机各有优缺点，大家在选择的时候要根据自己的需求来决定哦！好了，今天小智就给大家聊到这里啦，希望大家能够喜欢！下次再见啦！。
有刷直流电机和无刷直流电机的结构及工作原理
有刷直流电机和无刷直流电机的结构及工作原理一、有刷直流电机的结构及工作原理1.1 有刷直流电机的组成部分有刷直流电机主要由以下几个部分组成：定子、转子、电刷、换向器和轴承。
其中，定子和转子是电机的核心部件，电刷和换向器则起到传输电流和实现换向的作用，轴承则保证了电机的正常运转。
1.2 有刷直流电机的工作原理有刷直流电机的工作原理主要是利用电刷在换向器表面产生摩擦力，使电流在定子和转子之间的线圈中产生磁场，从而实现电机的转动。
当电流通过定子线圈时，会产生一个磁场，这个磁场会与转子上的永磁体相互作用，使转子产生旋转力矩。
而电刷则在换向器表面不断滑动，当电流方向改变时，电刷与换向器之间的接触点也会随之改变，从而实现电流方向的切换。
这样，电机就能连续不断地转动下去。
二、无刷直流电机的结构及工作原理2.1 无刷直流电机的组成部分无刷直流电机与有刷直流电机相比，最大的区别在于它采用了无刷设计，即没有传统的电刷。
因此，无刷直流电机的主要组成部分包括：定子、转子、霍尔传感器、电子控制器和轴承等。
其中，定子和转子是电机的核心部件，霍尔传感器用于检测转子的转速，电子控制器则负责控制电机的运行，轴承则保证了电机的正常运转。
2.2 无刷直流电机的工作原理无刷直流电机的工作原理与有刷直流电机类似，也是通过电磁感应原理实现的。
当电流通过定子线圈时，会产生一个磁场，这个磁场会与转子上的永磁体相互作用，使转子产生旋转力矩。
由于无刷直流电机采用了无刷设计，因此不需要传统的电刷来实现换向。
相反，霍尔传感器会实时监测转子的转速，并将这些信息传递给电子控制器。
电子控制器根据这些信息来判断是否需要进行换向操作，从而实现连续不断地转动下去。
三、总结有刷直流电机和无刷直流电机虽然在结构上有所不同，但其工作原理都是基于电磁感应原理。
有刷直流电机通过电刷在换向器表面产生摩擦力来实现换向和连续转动；而无刷直流电机则采用霍尔传感器和电子控制器来实现换向和连续转动。
无刷直流电机的组成结构
无刷直流电机的组成结构
无刷直流电机是一种高效、低噪音、低维护成本的电机，广泛应用于各种领域。
它的组成结构主要包括转子、定子、电子换向器和传感器。
转子是无刷直流电机的旋转部分，通常由永磁体和轴承组成。
永磁体是一种具有恒定磁场的材料，可以产生旋转力矩。
轴承则用于支撑转子，减少摩擦和磨损。
定子是无刷直流电机的静止部分，通常由铁芯、线圈和端盖组成。
铁芯是一种具有高导磁性的材料，可以集中磁场，增强电机的输出功率。
线圈则是通过电流产生磁场，与永磁体相互作用，产生旋转力矩。
端盖则用于固定线圈和铁芯，保护电机内部零部件。
电子换向器是无刷直流电机的控制部分，通常由晶体管、电容器和电阻器组成。
它的主要作用是控制电流的方向和大小，使电机能够按照预定的速度和方向旋转。
电子换向器还可以通过PWM调制技术，实现电机的速度调节和节能控制。
传感器是无刷直流电机的反馈部分，通常由霍尔元件和磁铁组成。
它的主要作用是检测电机的转速和位置，将信号反馈给电子换向器，实现闭环控制。
传感器还可以通过编码器技术，实现电机的精确控制和位置反馈。
无刷直流电机的组成结构是一个复杂的系统，各个部分相互作用，
共同实现电机的高效、稳定和可靠运行。
在实际应用中，需要根据不同的需求和环境，选择合适的电机型号和参数，以达到最佳的性能和效果。

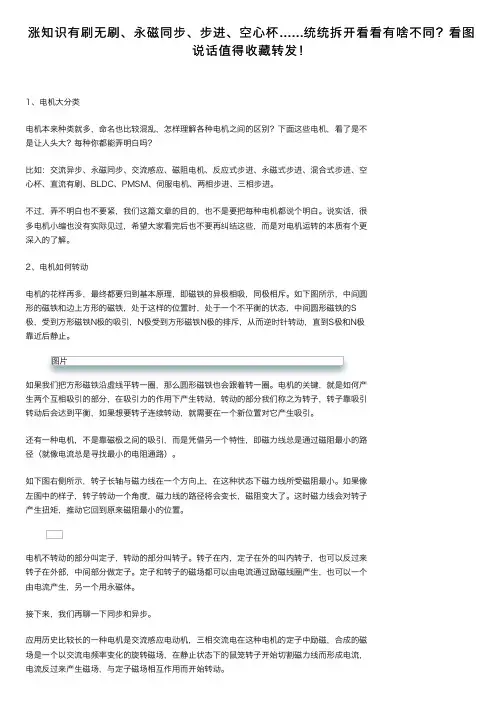

涨知识有刷无刷、永磁同步、步进、空心杯……统统拆开看看有啥不同？看图说话值得收藏转发！
图⽚如果我们把⽅形磁铁沿虚线平转⼀圈，那么圆形磁铁也会跟着转⼀圈。
电机的关键，就是如何产图⽚图⽚图⽚图⽚图⽚图⽚步进电机，下图为⼀个两相混合步进电机。
可以看到⼀共有8个绕组，分为A、B两相，1357为图⽚图⽚图⽚接下来，讲⼀下直流⽆刷（BLDC）和永磁同步（PMSM）。
图⽚图⽚图⽚伺服（Servo）电机，其实很难说哪种电机是或者不是伺服电机。
伺服本⾝是指⼀种系统，它可1.1 电动机的分类电动机按⼯作电源种类划分：可分为直流电机和交流电机。
直流电动机按结构及⼯作原理可划分：⽆刷直流电动机和有刷直流电动机。
有刷直流电动机可划分：永磁直流电动机和电磁直流电动机。
电磁直流电动机划分：串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
永磁直流电动机划分：稀⼟永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
其中交流电机还可分：同步电机和异步电机。
同步电机可划分：永磁同步电动机、磁阻同步电动机和磁滞同步电动机。
异步电机可划分：感应电动机和交流换向器电动机。
感应电动机可划分：三相异步电动机、单相异步电动机和罩极异步电动机等。
交流换向器电动机可划分：单相串励电动机、交直流两⽤电动机和推斥电动机。
图⽚⼆、分类电机的特点及应⽤场合2.1直流电动机 直流电动机是依靠直流⼯作电压运⾏的电动机，⼴泛应⽤于收录机、录像机、影碟机、电动剃须⼑、电吹风、电⼦表、玩具等。
2.1.1⽆刷直流电动机⽆刷直流电动机是采⽤半导体开关器件来实现电⼦换向的，即⽤电⼦开关器件代替传统的接触式换向器和电刷。
它具有可靠性⾼、⽆换向⽕花、机械噪声低等优点，⼴泛应⽤于⾼档录⾳座、录像机、电⼦仪器及⾃动化办公设备中。
⽆刷直流电动机由永磁体转⼦、多极绕组定⼦、位置传感器等组成。
位置传感按转⼦位置的变化，沿着⼀定次序对定⼦绕组的电流进⾏换流（即检测转⼦磁极相对定⼦绕组的位置，并在确定的位置处产⽣位置传感信号，经信号转换电路处理后去控制功率开关电路，按⼀定的逻辑关系进⾏绕组电流切换）。
无刷直流电机的组成结构
无刷直流电机的组成结构
无刷直流电机是一种基于电子补偿的电动机，它不像传统的直流电机一样需要电刷与
电极接触来实现通电和控制转速。
它通过内置的控制器和传感器，自动控制电机运行，从
而拥有更高的转速和效率。
无刷直流电机的组成结构主要由转子、定子、磁铁、传感器、控制器等组成。
1. 转子：
无刷直流电机的转子部分通常由一个磁匝组成，成为“极对”，每一个“极对”都由
一对相邻的带磁铁的永磁体组成。
当电流通过定子线圈时，它会产生一个旋转磁场，即转
子部分的感应磁场。
这个磁场将导致磁铁在转子上产生力矩并旋转。
转子与定子通过轴承组装在一起，使电机的转子与定子之间形成一定的气隙。
3. 磁铁：
无刷直流电机的旋转部分通常包括一系列磁铁，这些磁铁安装在转子上，可以用永磁
体来构成，也可以用电磁铁来构成。
这些磁铁被分成“极对”，相邻的“极对”上有不同
的磁极，例如南极和北极。
4. 传感器：
无刷直流电机的运转需要控制器对电机进行监听和控制，这就需要传感器来监测电机
的运转状态和运动位置。
电机通常会安装霍尔传感器来检测转子的旋转位置。
传感器将转
子位置信息传递给控制器，以便正确控制电机运行。
5.控制器：
无刷直流电机的控制器是电机驱动系统的核心部分，能够根据传感器反馈的位置信息，实时调整电机的电流、电压等参数，控制电机的转速和电机的输出扭矩。
根据运行要求不同，控制器也不同，如可以是单片微控制器、DSP芯片等。
除了运行控制，控制器还可以
进行故障保护和调试等功能。
步进电机的构造(以5相步进为例)
步进电机的构造（以5相步进为例）
步进电机的构造主要采纳图示的方式进行讲解：步进电动机构造上大致分为定子与转子两部分。
转子由转子1、转子2、永久磁钢等3 部分构成。
而且转子朝轴方向已经磁化，转子 1 为N 极时，转子2 则为S 极。
定子拥有小齿状的磁极，共有10个，皆绕有线圈。
其线圈的对角位置的磁极相互连接着，电流流通后，线圈即会被磁化成同一极性。
（例如某一线圈经由电流的流通后，对角线的磁极将同化成S 极或N 极。
）对角线的2个磁极形成1个相，而由于有A 相至E相等5个相位，因此称为5 相步进电动机。
系统构成图示转子的外圈由50个小齿构成，转子1 和转子2 的小齿于构造上互相错开1/2 螺距。
由此转子形成了100个小齿。
目前已经有转子单个加工至100齿的高辨别率型，那么高辨别率型的转子就有200个小齿。
因此其机械上就可以实现一般步进电机半步(一般步进电机半步需要电气细分达到)的辨别率。
电动机构造图2∶与转轴成垂直方向的断面图
1。
无刷直流电动机的基本结构
图10－4 定子大小齿结构
定子铁心中放置对称的多相（三相、四相或五相）电 枢绕组，对称多相电枢绕组接成星形或封闭形（角形）， 各相绕组分别与电子开关线路中的相应功率开关管相连。 当电动机经功率开关电路接上电源后，电流流入绕组，产 生磁场，该磁场与转子磁场相互作用而产生电磁转矩，电 动机带动负载旋转。电动机转动起来后，便在绕组中产生 反电动势，吸收一定的电功率并通过转子输出一定的机械 功率，从而将电能转换为机械能。要求绕组能流过一定的 电流，产生足够的磁场并得到足够的转矩。
图10－3 无刷直流电动机内转子结构型式 （a）面贴式；（b）内嵌式；（c）整体粘结式
定子是电机本体的静止部分，称为电枢，主要由导磁
定子铁心用硅钢片叠成以减少铁心损耗，同时为减少 涡流损耗，在硅钢片表面涂绝缘漆，将硅钢片冲成带有齿 槽的冲片，槽数根据绕组的相数和极数来定。常用的定子 铁心结构有两种，一种为分数槽(每极每相槽数为分数)集中 绕组结构，其类似于传统直流电机定子磁极的大齿（凸极） 结构，凸极上绕有集中绕组，有时在大齿表面开有多个小 齿以减小齿槽转矩，定子大、小齿结构如图10－4所示；另 一种与普通的同步电动机或感应电动机类似，在叠装好的 铁心槽内嵌放跨接式的集中或分布绕组，其线圈可以是整 距也可以是短距，为减少齿槽转矩和噪音，定子铁心有时 采用斜槽。
2 转子磁场相对于定子绕组位置的检测是无刷直流电动
机运行的关键，对这一位置检测的直接方法就是采用位置 传感器，将转子磁极的位置信号转换成电信号。 正余弦旋转变压器或者编码器也可用作位置传感器，但成 本较高，仅用在精密控制场合。此外，还有利用容易检测 的电量信号来间接判断转子磁极位置的方案，其中最具代 表性的是电动机定子绕组的反电动势过零检测法或者称为 端电压比较法(详见10.6节)
无刷电机内部结构
无刷电机内部结构
无刷电机内部结构可以分为两部分：定子和转子。
定子通常由铁芯和线圈等制成，内部包括磁场传感器和换向电路。
定子的构造相当复杂，需要有经验的工程师和技术人员来进行设计和制造。
同时，定子的组件和结构会直接影响到无刷电机的性能，如功率、转速、扭矩等。
转子是无刷电机中直接和电机轴接触的部分，通常包括永磁体、转子轴、循环器等部分。
其作用是将电机的能量转化为旋转的机械能，带动设备运转。
转子的设计也需要精确和科学，以确保其高效的运转。
此外，无刷电机中还有磁铁和硅钢片。
磁铁是安装在转子上的，其作用是产生磁场，与定子进行交互作用，进而推动转子的旋转。
硅钢片则在定子上，起到降低磁阻、参与磁路运转的作用。
至于轴承和转轴，它们都是无刷电机运转顺畅的保证。
轴承可以分为滑动轴承和滚动轴承，滚动轴承又可以细分为深沟球轴承、滚针轴承和角接触轴承等十大类，大多数无刷电机采用深沟球轴承。
转轴则作为电机转子的直接受力部分，其硬度必须能满足转子高速旋转的要求。
总的来说，无刷电机的内部结构十分复杂，每个部分的设计和制造都需要专业的技术和知识。
直流无刷电机内部结构
直流无刷电机内部结构直流无刷电机，听起来是不是有点高大上？它就是一种特别厉害的电机，跟咱们平常用的电机大有不同。
它内部结构复杂，但咱们可以简单聊聊，让你也能懂得明白。
说实话，了解这个电机，就像剥洋葱，外面看上去简单，里面却层层叠叠，直让人想哭。
先说说这个电机的“心脏”，就是电机的定子。
定子里可不是一块简单的铁片，而是由很多绕线圈组成的，像极了大马路上的电缆，电流在里面窜来窜去，热火朝天。
想象一下，这些绕线圈就像舞台上的演员，随着电流的变化不停地表演着，没错，就是在上演一场精彩的“电流秀”。
而这些绕线圈最重要的就是能产生磁场，没磁场可就玩不转了。
再来说说转子。
转子在电机里可是个“明星”，它在定子的“怀抱”里旋转，驱动着整个电机工作。
转子的外面包裹着永磁体，这个可有意思了，永磁体就像是个“不怕冷”的家伙，不管你怎么转，它始终都能给你提供稳定的磁场，真是个忠实的小伙伴。
转子和定子之间的互动，简直就是一对默契十足的舞伴，真是一加一大于二的组合。
然后，就是控制系统。
直流无刷电机可不是什么“傻瓜”，它有个精明的控制系统，负责调节电流的方向和大小。
这个控制系统就像是个导演，时刻在关注着这场“电流秀”的进程。
它通过传感器检测转子的位置信息，及时调整电流，确保转子能顺畅地旋转。
想象一下，没了这个导演，演出可就乱了套，场面一度失控。
再说电机的优势，直流无刷电机可不光看上去拉风，它在效率上也是相当给力。
由于没有刷子磨损，电机的使用寿命大大延长。
想想看，以前的电机就像个年轻小伙，跑得快，但没多久就累趴下。
而直流无刷电机呢，稳稳地像个中年大叔，耐力超赞，能持续工作很久，根本不怕累。
噪音问题。
众所周知，很多电机在工作的时候，哐哐哐的声音那真是让人心烦。
可直流无刷电机就像个话少的绅士，声音轻柔，几乎听不见。
试想一下，你正在享受一个安静的夜晚，忽然传来一阵刺耳的噪音，那绝对是个“杀手”。
而直流无刷电机的悄无声息，就能让你在安静中享受高效的动力。
无刷电机内部结构及工作原理介绍
无刷机电内部结构及工作原理介绍
无刷机电内部结构及工作原理介绍
一，无刷机电内部结构图
以下这是上一期（电动车）直流无刷机电的原理与控制里的原理图，在这一期里着重介绍无刷机电的运行原理。
机电内部霍尔传感器的正电源线即红线普通接5 — 12v直流电。
而以5V居多。
霍尔的信号线传递机电里面磁钢相对于线圈的位置，根据三个霍尔的信号控制器能知道此时应该如何给机电的线圈供电（不同的霍尔信号，应该给机电线圈提供相对应方向的电流），就是说霍尔状态不一样，线圈的电流方向不一样。
二，无刷机电的运行原理
霍尔信号传递给控制器，控制器通过机电相线（粗线，不是霍尔线）给机电线圈供电, 机电旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍尔普通安装在定子上）发生转动，霍尔感应出新的位置信号，控制器粗线又给机电线圈重新改变电流方向供电，机电继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样机电才干继续向一个方向运动，不然机电就会在某一个位置摆布摆动，而不是连续旋转），这就是电子换相。
如图所示
I
m
swiT sw5|
埜"/ 211邸栗迎u 431
d 5 I .1
UF
图1
z园
IZ
1JF
图3
1
圧
图5
IZ。
直流无刷电机和步进电机的区别
伴随着电子元器件功能的强大和成本不断下降，步进电机和直流无刷电机的应用越来越普遍，那么，步进电机和直流无刷电机有什么相同点和不同点呢?步进电机属于控制类电机，不把它归类到直流无刷电机，但根据其结构和驱动原理，步进电机其实是一种特殊的直流无刷电机，它们都是用直流电来驱动，都需要通过电子换相方式工作，也就是都需要驱动器来工作，所以驱动IC一级电阻电感等电子元器件的性能和成本改善都会推进它们的应用进一步得到普及。
都是转子用永磁铁和定子绕组产生的电磁场相互作用来产生工作扭矩，电机在低速的力矩大，岁速度上升力矩会下降。
但它们之间也有很多不同。
从结构和构造方面，无刷电机可以是外转子或者内转子结构，但步进电机是内转子结构;无刷电机的磁铁使用量比较大，一般用磁密度比较低的铁氧体磁铁，而永磁式步进电机一般用铁氧体磁铁，而混合式步进电机用磁密度比较高的钕铁硼磁铁;无刷电机的转子轴可以用普通钢材，而步进电机转子轴必须使用不锈钢或者铜这种不漏磁的材质;步进电机为了获得更好的力矩，转步电机系统解决方案子定子之间的间隙很小，一般在0.5mm左右，而无刷电机的转子定子间隙不需要那么严格，所以步进电机要求的加工精度高，加工精度直接影响步进电机的震动和噪声水平;直流无刷电机一般有霍尔来检测电机转子位置来实现换相(也有无霍尔的，是通过计算来得到转子信息)，而步进电机按照一个一个脉冲运行，一般不需要检测转子位置。
步进电机和无刷电机转子和定子只是通过轴承连接，寿命都很长，一般电机轴承不坏电机都不会有什么问题。
步进电机的安装尺寸大部分有行业标准，但无刷电机大部分是根据行业用户定制的，基本上没有行业标准尺寸。
步进电机和无刷电机之间的特性方面也表现一些差异，步进电机属于控制类电机，可以精确控制电机的运转位置和速度，而无刷电机是动力输出类电机，不能够精度控制位置和速度;步进电机适合低速大力矩输出，而无刷电机在低于200rpm时候的速度精度会很差，无刷电机一般工作速度会比较高，例如作为无刷电机的多面镜马达的转速可以达到6~8万转/分钟;无刷电机的效率是很高的，而步进电机一步电机系统解决方案般效率不怎么高;步进电机一般都是小尺寸小功率的，而无刷电机越来越向大功率方向发展。
几种不同电动机运行原理及特点
电动机原理和特点的比较本文主要介绍了三种直流电机：普通直流电机、无刷电机、步进电机，两种交流电机：三相异步电动机、伺服电机的原理、特点及调速方法。
1、普通直流电机普通直流电机便是我们最熟悉的一种电动机，它的转子在内部，由线圈组成,定子则在外部，由永磁体组成。
在工作时，而把它的电刷A、B接在电压为U的直流电源上，电刷A是正电位，B是负电位，在N极范围内的导体ab中的电流是从a流向b,在S极范围内的导体Cd中的电流是从C流向d。
载流导体在磁场中要受到电磁力的作用，因此,ab和Cd两导体都要受到电磁力的作用。
根据磁场方向和导体中的电流方向，利用电动机左手定则判断，ab 边受力的方向是向左，而Cd边则是向右。
由于磁场是均匀的，导体中流过的又是相同的电流，所以，ab边和Cd边所受电磁力的大小相等。
这样，线圈上就受到了电磁力的作用而按逆时针方向转动了。
当线圈转到磁极的中性面上时，线圈中的电流等于零，电磁力等于零，但是由于惯性的作用，线圈继续转动。
线圈转过半周之后，虽然ab与Cd的位置调换了，ab边转到S极范围内，Cd边转到N极范围内，但是，由于换向片和电刷的作用，转到N极下的Cd边中电流方向也变了，是从d流向c,在S极下的ab边中的电流则是从b流向a.因此，电磁力FdC的方向仍然不变，线圈仍然受力按逆时针方向转动。
可见，分别处在N、S极范围内的导体中的电流方向总是不变的，因此，线圈两个边的受力方向也不变，这样，线圈就可以按照受力方向不停的旋转了。
从以上的分析可以看到，要使线圈按照一定的方向旋转，关键问题是当导体从一个磁极范围内转到另一个异性磁极范围内时（也就是导体经过中性面后），导体中电流的方向也要同时改变。
换向器和电刷就是完成这个任务的装置。
当然,在实际的直流电动机中，也不只有一个线圈，而是有许多个线圈牢固地嵌在转子铁芯槽中，当导体中通过电流、在磁场中因受力而转动，就带动整个转子旋转。
直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能，但直流电机的优点也正是它的缺点，因为直流电机要产生额定负载下恒定转矩的性能，则电枢磁场与转子磁场须恒维持90°,这就要藉由碳刷及整流子。
无刷直流电机的组成
无刷直流电机的组成1. 概述无刷直流电机（Brushless DC Motor，简称BLDC）是一种新型的电动机，其与传统的有刷直流电机相比具有无刷结构、高效率、长寿命、低噪音等优点。
本文将从组成部分、工作原理、应用领域等多个方面深入探讨无刷直流电机的相关内容。
2. 组成部分无刷直流电机由以下几个基本组成部分构成：2.1. 转子转子是无刷直流电机的核心部分，它由永磁体和铁芯构成。
永磁体的磁场产生转矩，推动转子转动。
转矩的大小与永磁体的磁场强度有关。
2.2. 定子定子是无刷直流电机的外部部分，它由线圈和铁芯构成。
线圈通电时产生磁场，与转子的永磁体相互作用，使转子转动。
2.3. 传感器传感器用于检测无刷直流电机的转子位置和速度，并将信号反馈给控制器。
常见的传感器包括霍尔传感器和光电传感器。
2.4. 控制器控制器是无刷直流电机的智能部分，用于控制电机的转速和方向。
它接收传感器的信号，根据设定的参数进行调整，通过与电机的驱动电路配合，实现对电机的精确控制。
2.5. 驱动电路驱动电路将控制器输出的信号转换为电流，并通过功率放大器驱动电机。
驱动电路通过控制电流的大小和方向，实现对转子的精确控制。
3. 工作原理无刷直流电机工作的原理是通过不断交替通断定子的线圈，产生电流，使得定子的磁场与转子的磁场相互作用，从而推动转子旋转。
具体的工作过程可以分为以下几个步骤：3.1. 传感器检测控制器首先接收传感器的信号，检测转子当前的位置和速度，以便进行准确的控制。
3.2. 相序控制控制器根据传感器的信号，判断应该通断哪些线圈，以产生正确的磁场方向和大小。
3.3. 电流控制驱动电路将控制器输出的信号转换为电流，并通过功率放大器，驱动定子线圈。
电流的大小和方向决定了磁场的强度和方向。
3.4. 转子旋转定子的磁场与转子的磁场相互作用，产生转矩，推动转子旋转。
4. 应用领域无刷直流电机由于其高效率、长寿命、低噪音等特点，在许多领域被广泛应用，主要包括以下几个方面：4.1. 工业自动化无刷直流电机可以用于工业机械的驱动，如传送带、机床、风机等。
直流电机与步进电机区别PPT精选文档
3
直流电机的调速
▪ 直流电动机的转速N和其他参量的关系可表示为
▪
N= (Ua- Ia*Ra)/ CE*Ф；
▪
式中 Ua——电枢供电电压（V）；
▪
Ia ——电枢电流（A）；
▪
Ф——励磁磁通（Wb）；
▪
Ra——电枢回路总电阻（Ω）；
▪
CE——电势系数。
▪ 可以看出，式中Ua、Ra、Ф三个参量都可以成为变量， 只要改变其中一个参量，就可以改变电动机的转速，所以 直流电动机有三种基本调速方法：(1)改变电枢回路总电阻 Ra；；(2)改变电枢供电电压Ua；(3)改变励磁磁通Ф。
7
8
▪ 若转子上有N个齿， 则其齿间距 θ=360°/N;
▪ 步进角度β=转子齿 间距/(2×相数)= θ/(2×P);
▪ 以常用的2相50齿 步进电机为例：
θ=360°/50=7.2° ；
β=7.2/(2×2)=1.8
9
1相 驱动
1~2相 驱动
1000→0010 → 0100 → 0001 (正转)
1000→1010 → 0010 → 0110 → 0100 →0101 → 0001→ 1001(正转)
10
伺服电机
▪ 伺服电动机又称执行电动机，在自动控制系统中，用作执 行元件，把所收到的电信号转换成电动机轴上的角位移或 角速度输出。分为直流和交流伺服电动机两大类，其主要 特点是，当信号电压为零时无自转现象，转速随着转矩的 增加而匀速下降。通常采用晶体管直流脉宽调速系统控制 （PWM脉宽调制）。
无刷直流电机的组成及工作原理
无刷直流电机的组成及工作原理无刷直流电机，也称作无刷直流电机或电子换向无刷电机，是一种通过电子换向控制电机转子磁场和电枢绕组之间的相互作用来实现电机运行的电机。
与传统的直流电机相比，无刷直流电机具有结构简单、寿命长、噪音低、效率高等优势，在工业自动化、机械设备、汽车等领域有着广泛的应用。
1.转子：转子是无刷直流电机的旋转部分，它由永磁体和转子轴构成。
转子轴连接旋转部件，传递转矩。
2.定子：定子是无刷直流电机的固定部分，它由电枢绕组和磁场极轴构成。
定子电枢绕组通过电流传递电能，产生磁场。
3.电子换向控制系统：电子换向控制系统包括电子换向器、位置传感器及控制电路。
位置传感器用于检测转子位置，将信号传递给电子换向器。
电子换向器根据转子位置信号控制电流方向和大小，实现转子磁场与电枢绕组之间的相互作用。
4.电源系统：无刷直流电机需要直流电源来提供电流供电。
电源系统可以由直流电池、整流器和相关电路组成。
具体而言1.位置检测：电机的位置传感器（通常采用霍尔传感器）检测转子的位置，并将该信息传递给电子换向器。
2.相序切换：电子换向器根据转子位置信号，通过对电流的控制，按照预定的相序切换规律，控制定子绕组中的电流方向和大小。
3.磁场生成：定子绕组中的电流通过电子换向器控制的方式，产生磁场。
磁场的方向和大小由电流方向和大小决定。
4.磁场作用：转子上的永磁体产生的磁场与定子绕组中的磁场相互作用，使转子受到力矩作用，开始旋转。
5.旋转控制：电子换向器不断改变定子绕组中电流的方向和大小，使得磁场方向和大小也改变，进而改变转子受到的力矩方向和大小。
通过控制电流，可以实现电机的转速和负载的控制。
总之，无刷直流电机通过电子换向控制系统控制磁场和电枢绕组之间的相互作用，实现电机的运转。
通过不断改变电流方向和大小，可以控制电机的速度和输出扭矩。
