12压力容器压力管道设计许可规则
压力容器压力管道设计单位资格许可与管理系统规则

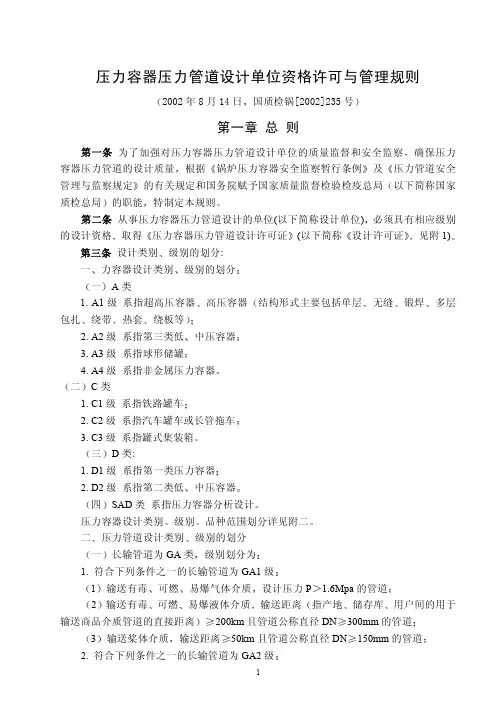

压力容器压力管道设计单位资格许可与管理规则（2002年8月14日，国质检锅[2002]235号）第一章总则第一条为了加强对压力容器压力管道设计单位的质量监督和安全监察，确保压力容器压力管道的设计质量，根据《锅炉压力容器安全监察暂行条例》及《压力管道安全管理与监察规定》的有关规定和国务院赋予国家质量监督检验检疫总局（以下简称国家质检总局）的职能，特制定本规则。
第二条从事压力容器压力管道设计的单位（以下简称设计单位），必须具有相应级别的设计资格，取得《压力容器压力管道设计许可证》（以下简称《设计许可证》，见附一）。
第三条设计类别、级别的划分：一、压力容器设计类别、级别的划分：（一）A类：1、A1级系指超高压容器、高压容器（结构形式主要包括单层、无缝、锻焊、多层包扎、绕带、热套、绕板等）；2、A2级系指第三类低、中压容器；3、A3级系指球形储罐；4、A4级系指非金属压力容器。
（二）C类：1、C1级系指铁路罐车；2、C2级系指汽车罐车或长管拖车；3、C3级系指罐式集装箱。
（三）D类:1、D1级系指第一类压力容器；2、D2级系指第二类低、中压容器。
（四）SAD类系指压力容器分析设计。
压力容器设计类别、级别、品种围划分详见附二。
二、压力管道设计类别、级别的划分：（一）长输管道为GA类，级别划分为：1、符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，设计压力P 〉1.6Mpa的管道；（2）输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN ≥300 mm 的管道；（3）输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；2、符合下列条件之一的长输管道为GA2级：（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6Mpa的管道；（2）GA1（2）围以外的管道；（3）GA1（3）围以外的管道。
压力容器压力管道设计单位资格许可与管理规则
压力容器压力管道设计单位资格许可与管理规则第一章总则第一条为了加强对压力容器压力管道设计单位的质量监督和安全监察，确保压力容器压力管道的设计质量，根据《锅炉压力容器安全监察暂行条例》及《压力管道安全管理与监察规定》的有关规定和国务院赋予国家质量监督检验检疫总局（以下简称国家质检总局）的职能，特制定本规则。
第二条从事压力容器压力管道设计的单位（以下简称设计单位），必须具有相应级别的设计资格，取得《压力容器压力管道设计许可证》（以下简称《设计许可证》，见附一）。
第三条设计类别、级别的划分:一、压力容器设计类别、级别的划分：（一）A类：1、A1级系指超高压容器、高压容器（结构形式主要包括单层、无缝、锻焊、多层包扎、绕带、热套、绕板等）；2、A2级系指第三类低、中压容器；3、A3级系指球形储罐；4、A4级系指非金属压力容器。
（二）C类：1、C1级系指铁路罐车；2、C2级系指汽车罐车或长管拖车；3、C3级系指罐式集装箱。
（三）D类:1、D1级系指第一类压力容器；2、D2级系指第二类低、中压容器。
（四）SAD类系指压力容器分析设计。
压力容器设计类别、级别、品种范围划分详见附二。
二、压力管道设计类别、级别的划分：（一）长输管道为GA类，级别划分为：1、符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，设计压力P 〉1.6Mpa的管道；（2）输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN ≥300 mm 的管道；（3）输送桨体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；2、符合下列条件之一的长输管道为GA2级：（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6Mpa的管道；（2）GA1（2）范围以外的管道；（3）GA1（3）范围以外的管道。
（二）公用管道为GB类，级别划分为：1、GB1：燃气管道；2、GB2：热力管道。
12、压力容器压力管道设计许可规则
TSG特种设备安全技术规范TSG R1001-2008压力容器压力管道设计许可规则Design Appraisal Regulations for Pressure Vessel &Pressure Pipe中华人民共和国国家质*监督检验检疫总局颁布2006年1 月eg总则.......... a 讣单位条仲 ..设计许可程序.. 増碘和变E ....换证.......... 监 ffffff ...时则…..... . 压力容器设卄许可级别压力^^道类別,S 别设计甲位质扯»证休系丈件的S 木内客 a 计唯位各圾人员贰本条件.............. 特种设ft 设计许可阳i!t(«式3 第一章 第二章 那S 章 瘵五章 第匕章 附件A 附件B 附件C 附件D 附艸E任力容s压方t适《计謀可规耐V A !■ 2 a 7 0 、 0 、7 ip第一*■总则« ■ ■离HR为了&鄆傾力客量誘为was计鞘KiUFffm设讦单册的安空监爲邀姒勖論Lffi分背fflwsttffia損勲轉和g&s全盟索策《入3齐曉对亂備《閔曲行政利It项冃S定打政许可的决定*收有英规总爲道本純》.'薦三条；未规剧适用^<祈曜备安全監钿11而所煎宦帝甬的压力客亂压力背道一阪^ 、”顋* 励密#、亲力ff這監连诽4S別:®甬W刘分见翩串氛磚母％障四案V璇卷歡乐力If遺囲瀬十朝t卜邈撫为@旳妙须由曾I旦泉页*监#检昼检疫AM边下痢祢甬衆瞳检©站睜坡瞅轉鼎迸备餐讦hdttH r FR叙anWn ■•>・r ■■ ■ L I* ■ " ■ L I•“,」b b ■河电沖庄力ss禹ft曹嚏井单缸（El随芽於t*徴蟻檢a计里社取捋t彎+ ，许何旧馬，可U豪MffiW内从g许可社W慣的aR jffiHKH连喘涉看》«朝阵肩ftorn爾曲魏tfi建或从*mdffi的血晋按羁a厨他想关建世办理换证手it, 無期利碍療華食证的成弹ii诜酊連用效廝i肿稔m鄕事设虞:作2 幽顷矗命a if X件細砂*.股旳他4 atiMffi隔樹时艸晋満S M S#熾全藝龜轉験娜球帛魏矗峻观萨品轉舖切縱惦携籬谭•»£« ffitti*可fiKWWffffl舗谕匸労别thH察应检fift*省a®ft技求收督:” -■■口・・1・1 b ■ 1 I ■ r —“■ I . ■ d D ，P V nn ■ •■ i I ： 'll JH U■ a / ■■怙II h ■ - ■ *■部门负«#«t.> I Jj t .忒为SSA孤C»*$4P绘设计攀位曲国歿®播氏Hftllf曼a»审批;Dft设计■■ ■ ■•口0・・.・・° I P 4D • ■ I ・|.・：0・・£=1 A ■ y -■ I ■ Of- A ■€： g-- ■ I ■ g A .- . P 卜*单e由會豪®te术聲理和审杞■' ■ R B - I t=nj ・•>■■ 5 ■ ■ cffi 力»igGA#^«L；GDi，■ 111. ■-■ T LJ■- FU t-if Zu I ，'I r a r •■・■ J- I' efa；GDz«ajF单危甬茸术临t制旅盒申见设i+单祕M时言L -0 Tr . ■H _■! __ I •r■.・『・■•■»■：• U; . 1^ IC I I 'B .■,^U M弟H«ffl检盘鬲《吿ffi赃岳財加审ffi的埴B讯由固鼓®检总Wft'匕-*■.・L*- ■ > ■ 11 ■ l-Lv iJks r・ 1 J-f■ y r -i r ■ r •.「■，・■ 'A • -. n ■■ . 4^ i-\« ■- ・.■ ■■ -* r■ ■・•.■■0 = ■中»2a和甲tt爭4M*.丛#動鄴》钱卄：事鰹攧阚锁纓下拥舖ffiA成）jM妙程ffi ""询®4AS；fi当M««虑专並昭十站力01谊鏡a专业吾糕合礼取《斥力维人赞锻井成做播® “从《圧力Wifl®申v«*审定的人a（H下a#审批人wh®鸟瞪过圧力ffiss计笑定怦审机构■«棣合WH由M象质楡施》企用,》得*&审批也鬧的压A骨iB设卄审推人M费《!«扎审批人號的咼《iM悔曙年初由国家®檜总局统一公稱。
TSGR10012008压力容器压力管道设计许可规则
特种设备安全技术规范TSGR1001—2008压力容器压力管道设计许可规则中华人民共和国国家质量监督检验检疫总局颁布2008年1月8日目录第一章总则第二章设计单位条件第三章设计许可程序第四章增项和变更第五章换证第六章监督管理第七章附则附件A 压力容器设计许可级别附件B 压力管道类别、级别附件C 设计单位质量保证体系文件的基本内容附件D 设计单位各级人员基本条件附件E 特种设备设计许可印章(模式)第一章总则第一条为了加强对压力容器、压力管道设计单位(以下简称设计单位)的安全监察，确保压力容器、压力管道的设计质量，根据《特种设备安全监察条例》、《国务院对确需保留的行政审批项目设定行政许可的决定》的有关规定，制定本规则。
第二条本规则适用于《特种设备安全监察例》定范围的压力容器、压力管道设计。
第三条压力容器、压力管道设计许可类别、级别的划分见附件A、附件B。
第四条压力容器压力管道的设计(以下统称为设计)必须由取得国家质量监督检验检疫总局(以下简称国家质检总局)颁发的《特种设备设计许可证》(以下简称《设计许可证》)的压力容器、压力管道设计单位（以下简称设计单位）进行。
设计单位取得《设计许可证》后，可以在全国范围内从事许可范围内的设计工作。
《设计许可证》有效期为4年，有效期满的设计单继续从事设计工作的，应按本规则的有关规定办理换证手续，逾期不办或者未被批准换证的，其《设计许可证》有效期满后不得继续从事设计工作。
设计单位对设计文件的质量负责。
设计单位在设计产品(系统)时，应当满足国家有关安全技术规范、标准的要求，并且还应当充分考虑产品能源利用和系统节能，提高能源利用率。
第五条设计许可按照分级管理的原则，分别由国家质检总局和省级质量技术监督部门负责审批。
压力容器A级、C级和SAD级谈锋鸳瀣黼象质检总局负责受理和审批；D级设计单位由省级质量技术监督部门负责受理和审批。
压力管道GA类、GC1、GDl级设计单位由国家质检总局负责受理和审批；GB类、GC2、GC3、GD2级设计单位由省级质量技术监督部门负责受理和审批。
压力容器、压力管道设计许可规则-附录
附件A压力容器设计许可级别A1A级(1)A1级，指超高压容器、高压容器(注明单层、多层)；(2)A2级，指第三类低、中压容器；(3)A3级，指球形储罐；(4)A4级，指非金属压力容器。
A2C级(1)C1级，指铁路罐车；(2)C2级，指汽车罐车、长管拖车；(3)C3级，指罐式集装箱。
A3D级(1)D1级，指第一类压力容器；(2)D2级，指第二类压力容器。
A4SAD级指压力容器应力分析设计。
注：不属于《压力容器安全技术监察规程》、《超高压容器安全技术监察规程》范围的压力容器，其设计单位至少应当取得压力容器A级、C级或D级中任一级别的许可。
附件B压力管道类别、级别81GA类（长输管道）长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
81.1GAl级符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离（指产地、储存地、用户问的用于输送商品介质管道的长度）大于或者等于200km的长输管道。
81.2GA2级、GA1级以外的长输（油气）管道为GA2级。
82GB类（公用管道）公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
82.1GBl级城镇燃气管道。
82.2GB2级城镇热力管道。
83GC类（工业管道）工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
83.1GCl级符合下列条件之一的工业管道为GC1级：（1）输送GB5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB50160—1999《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；（3）输送流体介质并且设计压力大于或者等于10.0MPa,或者设计压力大于或者等于4.0MPa,并且设计温度大于或者等于400℃的管道。
压力容器压力管道设计单位资格许可与管理规则
压力容器压力管道设计单位资格许可与管理规则2002年8月14日国质检锅[2002]235号第一章总则第一条为了加强对压力容器压力管道设计单位的质量监督和安全监察确保压力容器压力管道的设计质量根据锅炉压力容器安全监察暂行条例及压力管道安全管理与监察规定的有关规定和国务院赋予国家质量监督检验检疫总局以下简称国家质检总局的职能特制定本规则第二条从事压力容器压力管道设计的单位(以下简称设计单位)必须具有相应级别的设计资格取得压力容器压力管道设计许可证(以下简称设计许可证见附1)第三条设计类别级别的划分:一力容器设计类别级别的划分一A类1. A1级系指超高压容器高压容器结构形式主要包括单层无缝锻焊多层包扎绕带热套绕板等2. A2级系指第三类低中压容器3. A3级系指球形储罐4. A4级系指非金属压力容器二C类1. C1级系指铁路罐车2. C2级系指汽车罐车或长管拖车3. C3级系指罐式集装箱三D类:1. D1级系指第一类压力容器2. D2级系指第二类低中压容器四SAD类系指压力容器分析设计压力容器设计类别级别品种范围划分详见附二二压力管道设计类别级别的划分一长输管道为GA类级别划分为1. 符合下列条件之一的长输管道为GA1级1输送有毒可燃易爆气体介质设计压力P 1.6Mpa的管道2输送有毒可燃易爆液体介质输送距离指产地储存库用户间的用于输送商品介质管道的直接距离200km且管道公称直径DN300mm的管道3输送桨体介质输送距离50km且管道公称直径DN150mm的管道2. 符合下列条件之一的长输管道为GA2级1输送有毒可燃易爆气体介质设计压力P 1.6Mpa的管道2GA12范围以外的管道3GA13范围以外的管道二公用管道为GB类级别划分为1. GB1燃气管道2. GB2热力管道三工业管道为GC类级别划分为1. 符合下列条件之一的工业管道为GC1级1输送GB5044职业性接触毒物危害程度分级中毒性程度为极度危害介质的管道2输送GB50160石油化工企业设计防火规范及GBJ16建筑设计防火规范中规定的火灾危险性为甲乙类可燃气体或甲类可燃液体介质且设计压力P 4.0MPa的管道3输送可燃流体介质有毒流体介质设计压力P 4.0MPa且设计温度大于等于400的管道4输送流体介质且设计压力P10.0Mpa的管道2. 符合下列条件之一的工业管道为GC2级1输送GB50160石油化工企业设计防火规范及GBJ16建筑设计防火规范中规定的火灾危险性为甲乙类可燃气体或甲类可燃液体介质且设计压力P 4.0Mpa的管道2输送可燃流体介质有毒流体介质设计压力P 4.0Mpa且设计温度大于等于400的管道3输送非可燃流体介质无毒液体介质设计压力P10Mpa且设计温度大于等于400的管道4输送液体介质设计压力P10.0Mpa且设计温度400的管道第四条国家质检总局和省级质量技术监督部门以下简称批准部门负责设计许可证批准颁发并按分级管理的原则进行审批第五条对A类 C 类SAD类压力容器和GA类GC1级含GA类+GB类GC1级+GB类GA类+GC类GA类+GB类+GC类等压力管道设计单位的设计许可证由国家质检总局批准颁发对D类压力容器和GB类GC2级压力管道设计单位的设计许可证由省级质量技术监督部门批准颁发第六条设计许可证有效期为4年有效期满当年持证单位必须按本规则的有关规定办理换证手续逾期不办或未被批准换证取消设计资格批准部门注销原设计许可证第七条取得设计许可证的设计单位可按批准的类别级别品种在全国范围内进行压力容器或压力管道的设计工作第八条 设计单位从事压力容器或压力管道设计的批准或审定人员审核人员以下简称设计审批人员必须经过规定的培训考试合格并取得相应资格的设计审批员资格证书第九条 设计审批人员的设计审批员资格证书由所在设计单位设计许可证批准部门批准颁发有效期为4年第十条 取得A 类或C 类压力容器设计资格的单位和设计审批人员即分别具备D类压力容器设计资格和设计审批资格取得D2级压力容器设计资格的单位和设计审批人员即分别具备D1级压力容器设计资格和设计审批资格取得GA1级压力管道设计资格的单位和设计审批人员即分别具备GA2级中相应品种压力管道的设计资格和设计审批资格取得GC1级压力管道设计资格的单位和设计审批人员即分别具备GC2级中相应品种压力管道的设计资格和设计审批资格第十一条 设计单位设计资格许可的具体审查工作设计审批人员的培训考核工作由批准部门委托经备案的审查机构承担第十二条 各类气瓶和医用氧舱的设计按有关规定进行产品设计文件审批不实行设计资格许可第十三条 设计单位必须接受国家质检总局锅炉压力容器安全监察局以下简称国家安全监察机构和省市级质量技术监督部门锅炉压力容器安全监察机构以下简称省市级安全监察机构的监督检查并应定期对设计人员进行培训和考核以保证设计人员保持应有设计能力掌握相关的新知识第二章 设计单位条件第十四条 设计单位必须具备以下基本条件1有企业法人营业执照或事业单位法人证书2有中华人民共和国组织机构代码证3有健全的质量保证体系和切实可行的设计管理制度4有与设计级别相适应的技术法规标准5有专门的设计工作机构和场所6有必要的设计装备和设计手段具备利用计算机进行设计计算绘图的能力计算机辅助设计和计算机出图率应达到100%具备在互联网上传递图样和文字电子邮件所需的软件和硬件对D 类压力容器设计单位计算机辅助设计和计算机出图率应达到80%7具有规定数量持有设计审批员资格证书的设计审批人员8具有一定的压力容器或压力管道设计经验具有独立承担设计的能力第十五条 设计单位的人员必须具备下列基本条件之一1设计A 类C 类SAD 类压力容器或GA1级GC1级压力管道的单位专职设计人员总数一般不得少于10名其中审批人员不得少于3名2设计D 类压力容器或GB 类GA2级GC2级压力管道单位的专职设计人员总数一般不得少于7名其中审批人员不得少于2名3同时设计压力容器和压力管道的设计单位上述相应类别级别的条件须同时具备第十六条 设计单位应建立符合本单位的实际情况的设计质量保证体系并且切实贯彻执行质量保证体系文件应包括以下内容一术语和缩写二质量方针三质量体系一设计组织机构二各级设计人员三设计校准审核批准或审定人员的职责权四各级设计人员任命书四设计控制一总则二工作程序三设计类别级别品种范围四材料代用五设计修改六设计审核修改单五各级设计人员的培训考核奖惩六设计管理制度第十七条 设计管理制度是确保设计质量的主要文件设计管理制度不得违背国家有关压力容器或压力管道法规和标准的规定设计单位应建立健全下列设计管理制度1各级设计人员的条件2各级设计人员的业务考核3各级设计人员岗位责任制4设计工作程序5设计条件的编制与审查6设计文件的签署7设计文件的标准化审查8设计文件的质量评定9设计文件的管理10设计文件的更改11设计文件的复用12设计条件图编制细则13设计资格印章的使用与管理第十八条申请A1级A2级A3级设计资格的单位应具备D类压力容器的设计资格或具备相应级别的压力容器制造资格申请C类设计资格的单位应具备相应的压力罐车罐箱的制造资格申请SAD类设计资格的单位应具备A类设计资格申请GA1级设计资格的单位应具备GA2级压力管道的设计资格申请GC1级设计资格的单位应具备GC2级压力管道的设计资格第十九条各级设计人员应符合下列条件一设计单位技术总负责人由设计单位主管压力容器或压力管道工作的行政负责人或技术总负责人担任二设计批准或审定人员设计单位压力容器或压力管道设计技术负责人一从事本专业工作且具有较全面的压力容器或压力管道专业知识二熟知并能正确运用有关规程标准等技术规范能组织指导各级设计人员正确贯彻执行三熟知压力容器或压力管道设计工作和国内外有关技术发展情况具有综合分析和判断能力在关键技术问题上能做出正确决断四具有3年以上压力容器或压力管道设计审核经历五具有高级技术职称六具有设计审批员资格证书三审核人员一熟悉并能指导设计校核人员正确执行有关规程标准等技术规范能解决设计制造安装和生产中的技术问题二能认真贯彻执行国家的有关技术方针政策工作责任心强具有较全面的压力容器或压力管道设计专业技术知识能保证设计质量三具有审查计算机设计的能力四具有3年以上压力容器或压力管道设计的校核经历五具有中级以上含中级技术职称六具有设计审批员资格证书四校核人员一熟悉并能运用有关规程标准等技术规范能指导设计人员的设计工作二具有压力容器或压力管道设计专业知识有相应的压力容器管道或压力管道设计成果并已投入制造使用三熟悉应用计算机进行设计四具有3年以上压力容器或压力管道设计经历五具有初级以上含初级技术职称五设计人员一具有压力容器或压力管道设计专业知识二能较好地贯彻执行有关规程标准等技术规范三能在审批人员指导下独立完成设计工作并会使用计算机进行设计四具有初级以上含初级技术职称第二十条下列单位不能申请设计资格1学会协会等社会团体2咨询性公司社会中介机构3各类技术检验或检测性质的单位4与压力容器或压力管道设计制造安装无关的其他单位第三章审查机构第二十一条凡从事压力容器和压力管道设计单位资格许可审查工作或设计审批人员培训考核工作的审查机构必须在国家或省级安全监察机构办理备案手续并接受其监督管理第二十二条审查机构的职责1根据委托具体负责压力容器或压力管道设计单位设计资格许可的审查工作2负责组织设计审批人员的培训与考核工作3协助国家或省级安全监察机构完成对设计单位的抽查工作和有关人员的管理工作4接受安全监察机构委托的其他工作第二十三条审查机构必须具备下列基本条件1社会团体或事业单位其负责人应有法人代表的委托书能独立地开展工作2在行政财务和技术管理上独立于设计单位之外3应具有与审查工作相适应的持有设计审批员资格证书的审查人员4建立和保持符合本单位实际情况的审查工作质量体系5具有必要的办公场所通讯联络设备档案资料保管存放条件6拥有与其审查范围相适应的有关技术标准规范和文件7具有压力容器或压力管道设计审查或培训考核业绩第二十四条申请从事设计资格审查的单位应向国家或省级安全监察机构提出备案书面申请申请资料应包括申请文件法人证书办公地点证明审查机构负责人和审查人员名单及相关资格证明材料质量手册和相关程序文件目录与审查业务相适应的规程规范和技术标准目录第二十五条国家或省级安全监察机构收到审查机构的备案申请资料后经审查同意受理的应在收到备案申请后15个工作日内发出受理通知书不受理的应说明理由第二十六条对同意受理的单位由国家或省级安全监察机构组织有关专家进行审查经审查合格的由安全监察机构发函明确备案同意的审查资格和审查范围并定期公布备案的审查机构名单第四章设计单位资格许可程序第二十七条设计单位资格许可程序包括申请受理试设计资格审查批准和发证第一节申请受理第二十八条按照本规则第五条分级审批的范围申请A类 C 类SAD类压力容器和GA类GC1级压力管道设计资格的单位应向国家安全监察机构提交压力容器压力管道设计资格申请书以下简称申请书详见附三申请D 类压力容器和GB类GC2级压力管道设计资格的单位应向所在地的省级安全监察机构提交申请书第二十九条压力容器制造单位申请设计的级别类别品种一般不得超出其制造许可范围第三十条申请设计资格的单位应如实完整地填写申请书对申请书中项目填写不完整的不予受理第三十一条对符合本规则第十四条第十五条规定的申请单位国家或省级安全监察机构在核实后予以受理并出具受理文件第三十二条对同意受理的申请单位由国家或省级安全监察机构备案的审查机构进行资格审查第二节试设计第三十三条对所申请设计压力容器或压力管道的类别级别申请设计资格的单位没有相应设计或制造经历的应先进行试设计第三十四条申请设计资格的单位试设计申请应包括所要设计产品项目的名称级别类别品种等内容申请设计A类 C 类SAD类压力容器和GA 类GC1 级压力管道的单位由国家安全监察机构对其基本条件进行审核申请设计D类压力容器和GB类GC2级压力管道的单位由省级安全监察机构对其基本条件进行审核经审核同意受理后批准其在6个月至12个月内完成规定数量的试设计文件第三十五条试设计文件应覆盖申请设计资格的类别级别品种范围具体规定如下1申请设计A1级压力容器的单位应根据其所申请的结构型式每种结构型式应有不少于2台的试设计文件申请设计A2级的应有不少于6台的试设计文件申请设计A3级A4级或C类的应有不少于3台的试设计文件申请设计D 类的应有不少于10台的试设计文件申请设计SAD类的应有不少于2台的试设计文件2申请设计各类别级别压力管道的单位每种应有不少于两种类型的试设计文件第三十六条试设计文件完成后由批准部门委托有相应设计资格的试设计审核单位进行试设计审核并出具审核报告试设计审核报告和试设计文件留待资格审查时进行审查和答辩第三十七条试设计单位必须按照所批复的类别级别和品种进行试设计试设计文件不得用于制造第三节资格审查第三十八条对已确认受理的申请单位在接受资格审查之前应进行整顿和自查并向审查机构提交自查综合书面报告自查综合书面报告应包括1单位的综合情况包括机构设置人员情况2压力容器或压力管道设计历史及现状3设计质量保证体系的建立和实际运转情况及分析4设计管理制度及执行情况分析5试设计文件及相关材料6设计审批人员的设计经历7执行有关规程标准等技术规范情况及分析8对已设计过的压力容器或压力管道的综合分析和评价9对仍需恢复使用的原有设计文件的清理及处置情况10存在的问题及改进措施第三十九条审查机构在收到自查综合书面报告后经审核确认能够进行资格审查的应尽快组织审查并在资格审查20日前书面通知申请单位和批准部门第四十条审查机构应选派具有一定设计水平和经验的专业人员组成审查级审查组一般不超过4人其中具有审批人员资格的高级工程师或工程师不少于3名第四十一条审查机构对设计单位进行的资格审查国家或省级安全监察机构可派员监督第四十二条资格审查内容应包括1听取设计单位的基本概况和自查汇报核对申请书内容2核查企业法人营业执照或事业单位法人证书3审查设计工作机构工作场所设计手段和设计装备以及技术力量是否满足本规则的有关规定4检查设计质量保证体系的运转和各项设计管理制度的制定贯彻执行情况5考核各级设计人员资格和技术素质对设计校核人员进行基础知识书面考试6全面审查试设计文件进行试设计文件答辩抽查原设计级别的技术文件检查实际设计水平和质量7审阅检查制造安装使用及实施质量监督检验的检验单位对设计质量的反馈意见8检查近几年来主要设计项目的设计质量及出现问题后的处理情况9检查设计资格印章的使用与管理情况第四十三条审查中发现有下列情况之一的应立即停止审查工作1申请单位无企业法人营业执照或事业单位法人证书2没有专门的设计机构和工作场地3各级设计人员不配套数量达不到规定要求4试设计技术文件不符合法规标准的要求5未建立设计质量保证体系6主要的设计管理制度执行不严格设计管理混乱7近期设计产品有重大安全质量事故或已完成的设计产品严重违反现行规程标准等技术规范8申请单位条件与申请书不符或有虚假行为第四十四条审查组在完成对申请单位的资格审查后应及时写出审查报告内容应包括1审查概况2审查内容3审查结论4整改意见和建议5审查组成员签字名单6申请设计类别级别品种范围表7设计装备和手段资源表8各级设计人员书面考核成绩表第四十五条审查结论意见分为具备压力容器或压力管道设计资格基本具备压力容器或压力管道设计资格和不具备压力容器或压力管道设计资格3种一符合下列条件者为具备压力容器或压力管道设计资格一符合本规则第二章的规定二设计校核人员素质考核良好基本知识笔试平均成绩不低于80分且无不及格者答辩回答问题基本正确三设计技术文件符合有关法规标准的要求技术文件齐全完整二符合下列条件者为基本具备压力容器或压力管道设计资格一具有符合本规则第十六条第十七条的规定性文件二设计质量保证体系经过初步实际运行考验运行基本正常设计管理制度比较完善且能执行三专门的设计机构已经建立并能适应设计工作的需要有专门工作场所但需改善四具有与申请类别级别品种范围相适应的技术力量各级人员配置数量和资格基本符合要求五试设计技术文件及抽检的原设计级别技术文件基本齐全完整六法规标准基本齐全并能执行七设计校核人员基本知识笔试平均成绩不低于70分答辩回答问题基本正确八设计手段较齐全技术装备基本能满足设计工作需要三不具备压力容器或压力管道设计资格不具备本条第二款基本具备压力容器或压力管道设计资格条件之一的即为不具备压力容器或压力管道设计单位资格第四十六条 对基本具备压力容器或压力管道设计资格的单位限期在半年内对资格审查中发现的问题进行整改整改完成后向审查机构提交整改报告审查机构应派审查人员对其整改情况进行检查核实确认是否具备压力容器或压力管道设计资格对逾期未完成整改工作或整改后仍不符合要求者审查机构应做出不具备压力容器或压力管道设计资格的确认审查结论并上报批准部门第四十七条 对不具备压力容器或压力管道设计资格的单位审查机构应上报批准部门并取消本次申请资格1年之内不再受理设计资格申请第四节 批准和发证第四十八条 对具备压力容器或压力管道设计资格的单位审查机构应将审查结论审查组成员情况审查报告整改报告等材料上报批准部门办理批准发证手续第四十九条 设计许可证一式四份一份正本三份副本正本由设计单位悬挂保存由国家质检总局批准发证的其设计许可证副本由国家安全监察机构省级安全监察机构审查机构分别存档一份由省级质量技术监督部门批准发证的其设计许可证副本由省级安全监察机构审查机构分别存档一份另一份由省级安全监察机构报送国家安全监察机构备案第五十条 设计许可证由批准部门按照本规定的格式统一印刷统一编号编号规则见附四第五十一条 设计单位在接到设计许可证后应参照设计资格印章格式要求见附五刻制设计资格印章并应加强印章的使用管理设计资格印章的印模应报送批准部门备案第五章设计许可证的增项和变更第五十二条 获得设计许可证的设计单位需增加设计类别级别以及单位名称变化等应向国家或省级安全监察机构提出增项或变更申请第五十三条 对需要增加设计类别级别的设计单位按照本规则第五条分级审批的范围应向国家或省级安全监察机构提出增加设计项目的申请报告第五十四条 增项申请报告内容包括一要求增加设计项目的类别级别品种以及可行性论证资料二要求增加设计类别级别品种的代表性产品名称三承担设计任务人员名单及必要的设计装备四代表性产品的设计方案第五十五条 国家或省级安全监察机构收到设计单位的增项申请报告后经审核同意受理的可批准其试设计符合第三十五条规定数量有代表性的产品项目。
2012压力容器常用技术标准规范12
55
JB/T4710-2005
钢制塔式容器
B
1
56
JB/T4731-2005
钢制卧式容器
B
1
57
JB4741--2000
压力容器用镍铜合金热轧板材
B
6
JB4742--2000
压力容器用镍铜合金无缝管
JB4743--2000
压力容器用镍铜合金锻件
58
NB/T47014-2011
工业设备及管道绝热工程设计规范
A
10/9
29
GB50273—98
工业锅炉设备安装工程施工及验收规范
B
5
30
GB50274—2010
制冷设备、空气分离设备安装工程施工及验收规范
B
2
31
GB50316—2000（2008）
工业金属管道设计规范
A
14
32
GB50009-2001
建筑结构荷载规范（2006修订）
中国物资出版社
3
焊接数据资料手册
机械工业出版社
4
机械密封设计使用手册
化学工业部设备设计技术中心站
5
压力容器结构
全国压力容器标准化技术委员会
6
英国标准BS55001978
非直接火压力ቤተ መጻሕፍቲ ባይዱ器
8
钢制压力容器设计指南
全国压力容器标准化技术委员会设计分委员会
9
化工容器设计
上海科学技术出版社
10
材料力学（上、下）
2011年压力容器常用技术标准规范及工具书
序号
标准号
名称
发放类
数量（存/发）
1
压力容器压力管道设计单位资格许可证与管理规则
第一章总则第一条为了加强对压力容器压力管道设计单位的质量监督和安全监察，确保压力容器压力管道的设计质量，根据《锅炉压力容器安全监察暂行条例》及《压力管道安全管理与监察规定》的有关规定和国务院赋予国家质量监督检验检疫总局（以下简称国家质检总局）的职能，特制定本规则。
第二条从事压力容器压力管道设计的单位（以下简称设计单位），必须具有相应级别的设计资格，取得《压力容器压力管道设计许可证》（以下简称《设计许可证》，见附一）。
第三条设计类别、级别的划分:一、压力容器设计类别、级别的划分：（一）A类：1、A1级系指超高压容器、高压容器（结构形式主要包括单层、无缝、锻焊、多层包扎、绕带、热套、绕板等）；2、A2级系指第三类低、中压容器；3、A3级系指球形储罐；4、A4级系指非金属压力容器。
（二）C类：1、C1级系指铁路罐车；2、C2级系指汽车罐车或长管拖车；3、C3级系指罐式集装箱。
（三）D类:1、D1级系指第一类压力容器；2、D2级系指第二类低、中压容器。
（四）SAD类系指压力容器分析设计。
压力容器设计类别、级别、品种范围划分详见附二。
二、压力管道设计类别、级别的划分：（一）长输管道为GA类，级别划分为：1、符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，设计压力P〉1.6Mpa的管道；（2）输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN≥300mm的管道；（3）输送桨体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；2、符合下列条件之一的长输管道为GA2级：（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6Mpa的管道；（2）GA1（2）范围以外的管道；（3）GA1（3）范围以外的管道。
（二）公用管道为GB类，级别划分为：1、GB1：燃气管道；2、GB2：热力管道。
（三）工业管道为GC类，级别划分为：1、符合下列条件之一的工业管道为GC1级：（1）输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；（3）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道；（4）输送流体介质且设计压力P≥10.0Mpa的管道。
国家质量监督检验检疫总局关于印发《压力容器压力管道设计单位资格许可与管理规则》的通知
国家质量监督检验检疫总局关于印发《压力容器压力管道设计单位资格许可与管理规则》的通知文章属性•【制定机关】国家质量监督检验检疫总局(已撤销)•【公布日期】2002.08.14•【文号】国质检锅[2002]235号•【施行日期】2003.01.01•【效力等级】部门规范性文件•【时效性】失效•【主题分类】质量管理和监督正文*注：本篇法规已被：国家质量监督检验检疫总局公告2010年第19号――关于废止规范性文件的公告（发布日期：2010年2月27日，实施日期：2010年2月27日）废止国家质量监督检验检疫总局关于印发《压力容器压力管道设计单位资格许可与管理规则》的通知（2002年8月14日国质检锅[2002]235号）各省、自治区、直辖市质量技术监督局，各有关单位：为了加强压力容器压力管道设计管理工作，总局制定了《压力容器压力管道设计单位资格许可与管理规则》，自2003年1月1日起实施。
现印发你们，请认真贯彻执行。
原《压力容器设计单位资格管理与监督规则》和《压力管道设计单位资格认可与管理办法》同时废止。
执行中如遇问题，请及时报总局锅炉压力容器安全监察局。
附件：压力容器压力管道设计单位资格许可与管理规则附件：压力容器压力管道设计单位资格许可与管理规则第一章总则第一条为了加强对压力容器压力管道设计单位的质量监督和安全监察，确保压力容器压力管道的设计质量，根据《锅炉压力容器安全监察暂行条例》及《压力管道安全管理与监察规定》的有关规定和国务院赋予国家质量监督检验检疫总局(以下简称国家质检总局)的职能，特制定本规则。
第二条从事压力容器压力管道设计的单位(以下简称设计单位)，必须具有相应级别的设计资格，取得《压力容器压力管道设计许可证》(以下简称《设计许可证》，见附一)。
第三条设计类别、级别的划分：一、压力容器设计类别、级别的划分：(一)A类：1．A1级系指超高压容器、高压容器(结构形式主要包括单层、无缝、锻焊、多层包扎、绕带、热套、绕板等)；2．A2级系指第三类低、中压容器；3．A3级系指球形储罐；4．A4级系指非金属压力容器。
压力容器压力管道设计许可规则
为提升对高压容器、压力管道设计方案企业的安全性监督，同时保证设计方案品质，依据《特种设备安全监督规章》、《国务院办公厅对须经保存的行政审批新项目设置行政许可事项的决策》相关要求，制订本标准。
现适用《特种设备安全监督规章》所要求范畴的设计规定。
那麼该标准有什么变化呢?自2019年5月22日，中国市场管理质监总局公布《特种作业生产制造和充装企业批准标准》的公示。
其内容主要为公布TSG 07—2019《特种作业生产充装企业批准标准》于2019年6月1日起实行，同时并废除有关法规。
废除法规：1、《锅炉压力容器制造许可证条件》(国质检锅〔2003〕194号)；2、《机电特种设备制造许可条例(试行)》(国家质检总局[〔2003〕174号)；3、《机电类特殊设备安装改造保养许可规则(试行)》(国家质量检验锅〔2003〕251号)4.TSG G3001—2004《锅炉安装改造单位监督管理规定》；5、TSG R3001—2006《压力容器安装、改造和维护许可证规则》；6、TSG R4001—2006《气瓶充装批准标准》；7，TSG D2001—2006《压力管道元件制造许可规则》；8、TSG Z0004—2007《特种设备制造、安装、改造和维护质量保证体系基本要求》；9、tsgz 0005-2007《特殊设备的制造、设置、改造、维护许可检定细则》10、TSGR 1001-2008《压力容器和压力管道设计许可条例》；11、TSG D3001—2009《压力管道安装许可规则》；12、TSGR 4002-2011《移动式压力容器充装许可规则》。
13、TSG ZF001—2006《安全阀安全技术监督规程》和TSG ZF003—2011《爆破片装置安全技术监督规程》中许可程序、条件和要求的内容。
以上就是有关压力容器压力管道设计许可的一些相关规则介绍，希望对您进一步的认识了解有所帮助。
关于《压力容器压力管道设计许可规则》的实施
点 ，应立 即停 车 ，并 迅速 采取 适 当措施 ：
（ ）保 持 低 温 系 统 正 压 ，用 充 压 或 分 析 的 方 １ 法 ，判 断 出漏点 的大 概位 置 。 （ ）在扒砂 过程 中必 须保 持 系统正 压 ，防止 珠 ２
光砂进 入冷 箱 内设 备 和管 道 。
（ ）扒砂结 束后 进入 冷箱 检查 ，以确定 漏点 的 ３
道 设计 资 格 评 审 和 人 员 考 核 ，并 在 鉴 定 评 审 报 告 中 注 明
“ 临界 以下 ” 亚 。
计 情 况 综 合 报 告 ，并 且 抄 报 相 应 的 鉴 定 评 审 机 构 。
本 刊
・
１ ・ ７
具体位 置 ，将有 可能 进入 珠光砂 的设 备各 管 口、封 头切 开 ，仔 细检 查是 否有 珠光砂 ，并予 以处 理 ；更
※
※
※
关于 《 力容器压 力管道 设计许可规则》 的实施 压
（ ）鉴 于 《 力 容 器 压 力 管 道 设 计 许 可 规 则 》 （ 下 １ 压 以
（ ）《 计 规则 》 第 七 条 第 （ ）款 规 定 “ 得 Ａ 级 或 ２ 设 一 取 者 Ｃ级 压 力 容 器 设 计许 可 的 设 计 单 位 和 审 批 人 员 ，即 具 备 Ｄ级 压 力 容 器 设 计 资 格 和 设 计 审 批 资 格 ” ，但 本 款 Ａ 级 中 Ａ ４级 压 力 容 器 设 计 单 位 和 人 员 资 格 不 能 覆 盖 Ｄ级 压力 容器 设 计 单 位 和人 员 资格 。 （ ） 于 《 计 规 则 》 附 件 Ｅ 规 定 的 特 种 设 备 设 计 许 ３ 鉴 设
审 机构 在设 计 单 位 提 交 的 设计 业 绩 表 中 抽取 有 代 表 性 的 Ｇ Ｄ
压力容器压力管道设计许可规则 附件B 压力管道类别、级别
附件B压力管道类别、级别B1 GA类（长输管道）长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1 GA1级符合下列条件之一的长输管道为GA1级：（1） 输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道;（2） 输送有毒、可燃、易爆气体介质，最高工作压力大于或者等于6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度）大于或者等于200km的长输管道。
B1.2 GA2级GA1级以外的长输（油气）管道为GA2级。
B2 GB类（公用管道）公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
B2.1 GB1级城镇燃气管道。
B2.2 GB2级城镇热力管道。
B3 GC类（工业管道）工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
B3.1 GC1级符合下列条件之一的工业管道为GC1级：（1） 输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道。
输送GB 50160—1999《石油化工企业设计防火规范》及GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；（3）输送液体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且谁温度大于或者等于400℃的管道。
B3.2 GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于B3.1规定的GC1级管道。
B3.3 GC3级输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度大于-20℃但是小于185℃的管道。
压力容器压力管道设计许可规则说明及对比(TSG R1001-2008)
本法第十二 条所列事项，尚未制定法律、行政法规 的，地方性法规可以设定行政许可；尚 未制定法律、行政法规和地方性法规的， 因行政管理的需要，确需立即实施行政 许可的，省、自治区、直辖市人民政府 规章可以设定临时性的行政许可。临时 性的行政许可实施满一年需要继续实施 的，应当提请本级人民代表大会及其常 务委员会制定地方性法规。
规定为最高工作压力大于或者等于
0.1MPa（表压）的气体、液化气体、 蒸汽介质或者可燃、易爆、有毒、有 腐蚀性、最高工作温度高于或者等于 标准沸点的液体介质，且公称直径大 于25mm的管道。
[总结]
压力管道范围条件： ① P(最高工作压力)≥0.1MPa（表 压），并且DN＞25mm；
地方各级特种设备安全监督管理部 门不得以任何形式进行地方保护和地 区封锁，不得对已经依照本条例规定 在其他地方取得许可的特种设备生产 单位重复进行许可，也不得要求对依 照本条例规定在其他地方检验检测合 格的特种设备，重复进行检验检测。
有关安全技术规范：
B4
GD类(动力管道) [见GD注①] 火力发电厂用于输送蒸汽、汽水两 相介质的管道，划分为GD1级、GD2级。
B4.1
GD1级 设计压力大于等于6.3MPa，或者设 计温度大于等于400℃的管道； B4.2 GD2级 设计压力小于6.3MPa，且设计温度 小于400℃的管道；
[GD注] 新旧规则内容变化说明
等于4.0MPa，并且设计温度大于或者等
于400℃的管道。 [见GC注②] B3.2 GC2级 除本规定B3.3规定的GC3级管道外， 介质毒性危害程度、火灾危险性（可燃 性）、设计压力和设计温度低于B3.1规定 GC1级的管道。 [见GC注③] B3.3 GC3级 输送无毒、非可燃流体介质，设计压 小于或者等于1.0MPa，并且设计温度高于
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12压力容器压力管道设计许可规则
压力容器和压力管道是现代工业中广泛应用的装备，其设计许可规则
的制定对保障设备安全运行、防止事故发生具有重要意义。
下面将对压力
容器和压力管道的设计许可规则进行详细介绍。
1.设计规范：压力容器的设计必须符合相关的设计规范和标准，如国
家标准、行业标准以及相关技术规范等。
2.设计资质：从事压力容器设计工作的单位必须具备相应的设计资质，设计人员必须具备专业的设计背景和工程经验。
3.设计计算：压力容器的设计计算必须符合力学原理和相关的设计计
算方法，如应力和变形计算、稳定性计算等。
4.材料选择：压力容器的材料选择必须符合相关的材料标准和规范，
并经过合理的材料试验和选材分析。
5.安全系数：压力容器的设计必须考虑到使用过程中的不确定因素和
意外情况，合理确定安全系数，并进行相应的设计防护措施。
6.容器附件：压力容器的附件设计必须符合相关要求，并能够保证与
容器的配合和安装的可靠性。
7.劳动环境：压力容器的设计必须考虑到工作环境和人员的安全性和
舒适性，通过合理的布局和装置确保工作人员的安全。
1.设计规范：压力管道的设计必须符合相关的设计规范和标准，如国
家标准、行业标准以及相关技术规范等。
2.设计资质：从事压力管道设计工作的单位必须具备相应的设计资质，设计人员必须具备专业的设计背景和工程经验。
3.管道材料选择：压力管道的材料选择必须符合相关的材料标准和规范，并经过合理的材料试验和选材分析。
4.管道设计计算：压力管道的设计计算必须符合流体力学原理和相关的设计计算方法，如流量计算、管道尺寸计算等。
5.安全防护措施：压力管道的设计必须考虑到使用过程中的不确定因素和意外情况，合理确定安全系数，并进行相应的设计防护措施。
6.管道布局和支撑：压力管道的布局必须符合工艺流程和安全要求，并通过合理的支撑和固定措施确保管道的可靠性。
7.管道附属设施：压力管道的附属设施设计必须符合相关要求，并能够保证与管道的配合和安装的可靠性。
除了上述的具体设计要求外，还应当对设计单位进行资质认定、加强设计与制造单位的沟通与协作、定期进行设计审核和检查等措施，保证压力容器和压力管道的设计质量和安全性。
在实际工程中，压力容器和压力管道的设计许可规则的执行将有效保障设备的安全，防止事故的发生。
通过科学合理的设计、严格的工艺控制和全面的安全防护措施，压力容器和压力管道将能够安全可靠地运行，为工业生产的顺利进行提供保障。
