管径对照表
管径对照表及代表符号
管径对照表及代表符号1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径1.管径应以mm为单位。
2.管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
管径对照表
多大管径配多大阀门多大管径（外径）与多大阀门（通径）DN尺寸对照表工程管径对照表（常用）：1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN25 1.2′ DN32 1.5′DN40 2′ DN502.5′ DN653′ DN80 4′DN100 5′DN125 6′ DN1 50 8′ DN20010′DN250 12′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
管径对照表

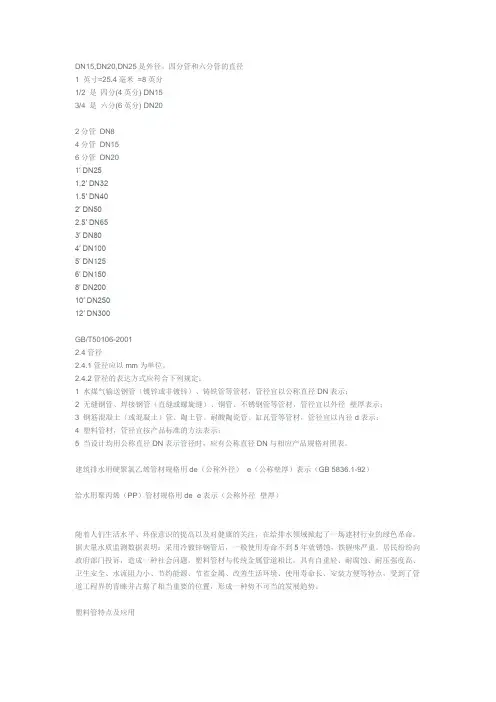

DN15,DN20,DN25是外径。
四分管和六分管的直径1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）随着人们生活水平、环保意识的提高以及对健康的关注，在给排水领域掀起了一场建材行业的绿色革命。
据大量水质监测数据表明：采用冷镀锌钢管后，一般使用寿命不到5年就锈蚀，铁腥味严重。
居民纷纷向政府部门投诉，造成一种社会问题。
塑料管材与传统金属管道相比，具有自重轻、耐腐蚀、耐压强度高、卫生安全、水流阻力小、节约能源、节省金属、改善生活环境、使用寿命长、安装方便等特点，受到了管道工程界的青睐并占据了相当重要的位置，形成一种势不可当的发展趋势。
塑料管特点及应用［一］聚丙烯管（PPR）（1）在现在建筑安装工程中，采暖和给水用的大多是PPR管材（件）。
其优点是安装方便快捷、经济适用环保、重量轻、卫生无毒、耐热性好、耐腐蚀、保温性能好、寿命长等优点。
管径对照表
多大管径配多大阀门多大管径外径与多大阀门通径DN尺寸对照表工程管径对照表常用：1 英寸=毫米 =8英分1/2 是四分4英分 DN153/4 是六分6英分 DN202分管 DN84分管 DN156分管 DN201′ DN25 ′ DN32 ′ DN40 2′ DN50 ′ DN653′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN20010′ DN250 12′ DN300GB/T50106-2001管径1 水煤气输送钢管镀锌或非镀锌、铸铁管等管材,管径宜以公称直径DN表示；2 无缝钢管、焊接钢管直缝或螺旋缝、铜管、不锈钢管等管材,管径宜以外径×壁厚表示；3 钢筋混凝土或混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示；4 塑料管材,管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表;建筑排水用硬聚氯乙烯管材规格用de公称外径×e公称壁厚表示GB给水用聚丙烯PP管材规格用de×e表示公称外径×壁厚.关于DN与De的区别：1、DN是指管道的公称直径,注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管,它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80很多地方也标为DN75；四寸管：4英寸：DN100；De主要是指管道外径,一般采用De标注的,均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材;拿镀锌焊接钢管为例,用DN、De两种标注方法如下：DN20DN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢;不搞清楚很容易在采购、施工过程中造成损失;两种管道材料的连接方式不外乎：丝扣连接及法兰连接;其他连接方式就用得很少了;镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠;注意：如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触;镀锌钢管壁厚：DN15－, , ,, , ,DN80-4 ,DN100－4mm;对于多大的英寸水管该用多大的接口做了详细对照,见下表： 1.管件尺寸英寸毫米对照表2.对于多大的水管该用多大的阀门口径接口做了详细对照,见下表:3.对于多大的水管大外径该用多大的阀门口径接口做了详细对照,见下表。

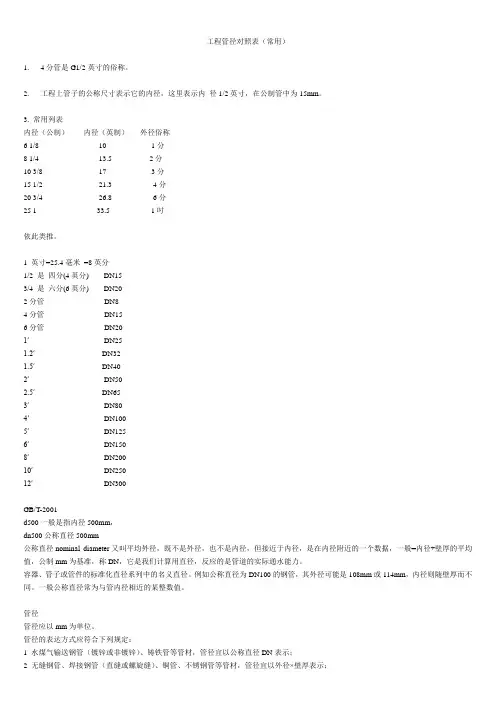

工程管径对照表
工程管径对照表（常用）1. 4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中为15mm。
3. 常用列表内径（公制）内径（英制）外径俗称6 1/8 10 1分8 1/4 13.5 2分10 3/8 17 3分15 1/2 21.3 4分20 3/4 26.8 6分25 1 33.5 1吋依此类推。
1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。
容器、管子或管件的标准化直径系列中的名义直径。
例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。
一般公称直径常为与管内径相近的某整数值。
管径管径应以mm为单位。
管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
管径对照表
管道尺寸（英制与公制对照表)一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
?如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435 350 14 377 9 485 400 16 426 9 535 450 18 478 9 590 500 20 529 9 640 600 24 630 10 755 700 28 720 10 860 800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 22 20A 3/4" 27.2/28.5 26 27.0-27.6 26 25A 1" 34.0 30 28.24 30 32 34.0-34.7 34 32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48 40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60 50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76 65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89 80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98 90A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。
水管管径尺寸对照表
水管管径尺寸对照表水管管径尺寸对照表在建筑、工程、农业等领域中，水管是一种常见的输送水流的管道。
不同用途和场合需要使用不同尺寸的水管，以下是常见的水管管径尺寸对照表。
1. PVC水管PVC水管是一种常见的塑料水管，其尺寸通常以内径来表示。
以下是常见的PVC水管尺寸对照表：内径（mm）外径（mm）壁厚（mm）20 26 325 32 3.532 40 440 50 4.550 63 563 75 675 90 790 110 82. PE水管PE水管是一种高密度聚乙烯制成的塑料水管，其尺寸通常以外径来表示。
以下是常见的PE水管尺寸对照表：外径（mm）壁厚（mm）20 2.325 2.332 2.940 3.750 4.663 5.875 6.890 8.23. 镀锌钢管镀锌钢管是一种金属水管，其尺寸通常以外径来表示。
以下是常见的镀锌钢管尺寸对照表：外径（mm）壁厚（mm）15 1.520 1.525 1.532 1.840 2.050 2.365 2.580 3.04. 不锈钢水管不锈钢水管是一种高档水管，其尺寸通常以外径来表示。
以下是常见的不锈钢水管尺寸对照表：外径（mm）壁厚（mm）15 1.020 1.025 1.232 1.540 1.550 2.065 2.080 2.0总之，选择正确的水管尺寸非常重要，可以保证水流的畅通和安全。
在选择水管时，应根据实际需求和使用环境来选择合适的材质和尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多大管径配多大阀门
多大管径（外径）与多大阀门（通径）DN尺寸对照表
工程管径对照表（常用):
1 英寸=25.4毫米 =8英分
1/2 是四分（4英分） DN15
3/4 是六分（6英分) DN20
2分管DN8
4分管DN15
6分管DN20
1′ DN25 1。
2′ DN32 1.5′DN40 2′ DN50 2。
5′ DN65 3′ DN80 4′DN100 5′DN125 6′ DN1 50 8′ DN200
10′DN250 12′ DN300
GB/T50106—2001
2.4管径
2.4。
1管径应以mm为单位.
2.4.2管径的表达方式应符合下列规定:
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示;
2 无缝钢管、焊接钢管（直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示；
4 塑料管材,管径宜按产品标准的方法表示；
5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de(公称外径)×e(公称壁厚)表示(GB 5836.1—92）
给水用聚丙烯(PP）管材规格用de×e表示(公称外径×壁厚）。
关于DN与De的区别: 1、DN是指管道的公称直径，注意：这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；
6分管：6/8英寸:DN20;
1寸管:1英寸：DN25；寸二管:1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40; 两寸管:2英寸：DN50；
三寸管：3英寸：DN80（很多地方也标为DN75)；
四寸管:4英寸：DN100；
De主要是指管道外径，一般采用De标注的,均需要标注成外径X壁厚的形式；
主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：
DN20 De25X2.5mm
DN25 De32X3mm
DN32 De40X4mm
DN40 De50X4mm
我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失.
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。
注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触.
镀锌钢管壁厚:
DN15－2。
75mm，DN20-2.75 ，DN25-3.25 ，DN32—3.25
DN40—3。
5 ,DN50—3。
5 ,DN70-3.75 ，DN80—4 ，DN100－4mm。
对于多大的英寸水管该用多大的阀门接口做了详细对照,。
