电焊工计算题
石油石化职业技能鉴定试题集(电焊工高级计算题)
01 已知某三相负载作星形连接,U线=380V,每相负载的阻抗Z=22Ω,求①相电压，相电流及线电流！②三相功率解:①因为U线=380∨.Z=22Ω所以u相=U线/根号3=380/根号3=220∨I线=I相=U相/Z=220/22=10（A）（2）三相功率P=3U相I相cosp=3×220×1答:此电路中相电压为220∨，线电流和相电流均为10A，三相功率为6600W 02 已知某三相负载作三角形连接,U相=220V,每相负载的阻抗Z=22Ω，求①线电压、线电流和相电流;②三相功率。
解:①因为U相=220∨，Z=22Ω所以.I相=U相/Z=220/22=10（A）U线=U相=220（∨）I线=根号3 I相=根号三×10=17.32（A）②三相功率P=3U相I相cosp=3×220×10×1=6600（W）答:此电路中电压为220∨，线电流为17.32（A），相电流为10（A），三相功率为6600 （W）.03 已知某个项目有色金属焊接量为50道口,每道ロ约用1kg焊丝(200根焊丝为5kg),求完成该项目约用多少根焊丝?解:焊丝根数=（焊接总量×每道口用焊丝质量/200根焊丝质量）×200根=（50×1/5）×200=2000（根）答:略04 已知某个项目焊接量为100道口,完成该项目约用3000根焊丝(200根焊丝为5kg),求每道口约用焊丝多少千克?解:每道口用焊丝质量=（焊丝根数/200根焊丝）×200根焊丝质量/焊接量=（3000/200）×5/100=0.75（kg）答.略07 某容器直径为8m,环焊缝面积为4.8cm,试求焊一圈焊缝需要多少焊条?(焊条损失系数取K,=0.5)解:焊缝长L=πD=800×3.14=2512（cm）g=ALp/（1-Ks）=4.8×2512×7.8/（1-0.5）=188098.56≈188.1（kg）答:略08 不开坡口的双面对接焊缝,母材为16Mn,板厚&=12 mm,对口间隙a=3mm,焊缝宽度b=12mm,焊缝余高c=2mm,试求焊缝长度为10m时需要消耗焊条的量.(用焊条E4303焊接, 其药皮质量系数K=0.32;转熔系数Kn=0.77解:焊缝金属的截面积为:A=&a＋4/3bc=12×3+（4/3）×12×2=68（㎜）因为Kb=0.32,Kn=0.77所以: g=ALp/（1000Kn）×（1+Kn）= 68×10×7.8/（1000×0.77）×（1+0.32）=9.1（Kg）答略09 丁字接头单面不开坡口的角焊缝,焊脚尺寸k=10 mm,凸度c=1 mm,母材为20g,焊条为E5015,试求焊缝长度为5m时,需要消耗焊条的量。
电焊工考试题库(288道)
电焊工考试题库（288道）一、选择题1. 电焊工在进行焊接作业前，应该对焊接设备进行哪些检查？A. 检查电源是否正常B. 检查焊接设备是否完好C. 检查焊接材料是否合格2. 电焊工在进行焊接作业时，应该佩戴哪些个人防护装备？A. 防护眼镜B. 防护手套C. 防护口罩3. 电焊工在进行焊接作业时，应该注意哪些安全事项？A. 防止触电B. 防止火灾C. 防止烫伤4. 电焊工在进行焊接作业时，应该保持哪些姿势？A. 保持身体稳定B. 保持视线清晰C. 保持呼吸顺畅5. 电焊工在进行焊接作业时，应该如何处理焊接废料？A. 随意丢弃B. 统一收集C. 分类处理二、填空题6. 电焊工在进行焊接作业时，应该保持________距离，防止电弧对眼睛的伤害。
7. 电焊工在进行焊接作业时，应该使用________手套，防止烫伤。
8. 电焊工在进行焊接作业时，应该使用________口罩，防止吸入有害气体。
9. 电焊工在进行焊接作业时，应该使用________眼镜，防止电弧对眼睛的伤害。
10. 电焊工在进行焊接作业时，应该使用________设备，防止触电。
三、简答题11. 请简述电焊工在进行焊接作业时，应该如何处理焊接废料。
12. 请简述电焊工在进行焊接作业时，应该如何保持安全距离。
13. 请简述电焊工在进行焊接作业时，应该如何选择合适的焊接材料。
14. 请简述电焊工在进行焊接作业时，应该如何检查焊接设备。
15. 请简述电焊工在进行焊接作业时，应该如何佩戴个人防护装备。
四、论述题16. 请论述电焊工在进行焊接作业时，应该如何保持安全操作。
17. 请论述电焊工在进行焊接作业时，应该如何处理焊接废料。
18. 请论述电焊工在进行焊接作业时，应该如何选择合适的焊接材料。
19. 请论述电焊工在进行焊接作业时，应该如何检查焊接设备。
20. 请论述电焊工在进行焊接作业时，应该如何佩戴个人防护装备。
电焊工考试题库（288道）二、判断题21. 电焊工在进行焊接作业时，可以不佩戴防护装备。

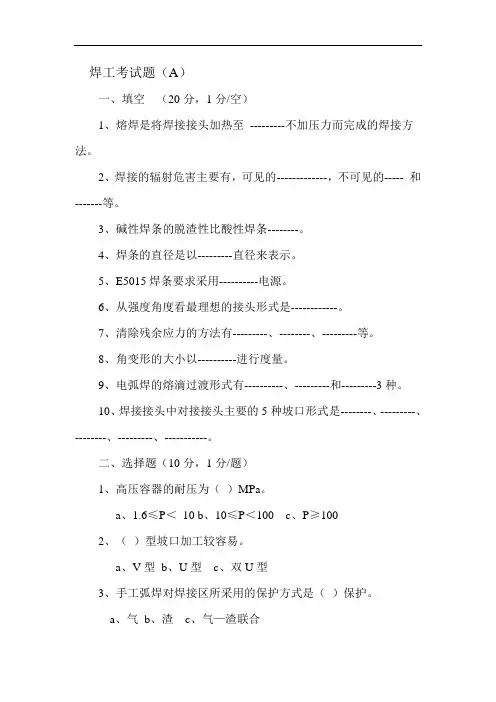

焊工考试题
焊工考试题（A）一、填空（20分，1分/空）1、熔焊是将焊接接头加热至---------不加压力而完成的焊接方法。
2、焊接的辐射危害主要有，可见的-------------，不可见的----- 和-------等。
3、碱性焊条的脱渣性比酸性焊条--------。
4、焊条的直径是以---------直径来表示。
5、E5015焊条要求采用----------电源。
6、从强度角度看最理想的接头形式是------------。
7、清除残余应力的方法有---------、--------、---------等。
8、角变形的大小以----------进行度量。
9、电弧焊的熔滴过渡形式有----------、---------和---------3种。
10、焊接接头中对接接头主要的5种坡口形式是--------、---------、--------、---------、-----------。
二、选择题（10分，1分/题）1、高压容器的耐压为（）MPa。
a、1.6≤P＜10b、10≤P＜100c、P≥1002、（）型坡口加工较容易。
a、V型b、U型c、双U型3、手工弧焊对焊接区所采用的保护方式是（）保护。
a、气b、渣c、气—渣联合4、我国生产的弧焊发电机的空载电压一般在（）V以下a、50b、70c、905、焊前预热的目的（）a、防止产生偏析b、防止夹渣c、减少淬硬倾向，防止产生裂纹6、珠光体耐热钢与低合金结构钢焊接时，主要问题是（）a、焊缝中产生气孔b、热影响区产生冷裂纹c、产生夹渣7、在下列焊接缺陷中，对脆性断裂影响最大的是（）a、咬边b、圆形内部夹渣c、圆形气孔8、电渣焊属于（）机械保护。
a、气b、渣c、气—渣联合9、E5016焊条的药皮类型为（）a、氧化铁b、低氢c、纤维素型10、装有剧毒介质的低压容器属于（）容器。
a、一类b、二类c、三类三、判断（10分，1分/题）1、铆接不是永久性连接。
（）2、酸性焊条使用前可不烘干。
全国焊工考试模拟试题
全国焊工考试模拟试题一、选择题（每题2分，共20分）1. 焊接过程中，焊条的倾斜角度通常为：A. 30°-40°B. 45°-60°C. 60°-75°D. 75°-90°2. 焊接时，焊缝的冷却速度过快可能导致：A. 焊缝裂纹B. 焊缝气孔C. 焊缝咬边D. 焊缝未熔合3. 碳钢焊接时，通常使用的焊接方法为：A. 电弧焊B. 气体保护焊C. 激光焊D. 电子束焊4. 焊接接头的类型不包括：A. 角接接头B. T形接头C. U形接头D. 直线接头5. 焊接过程中，焊工应穿戴的个人防护装备不包括：A. 防护眼镜B. 防护手套C. 焊接面罩D. 耳塞6. 焊接过程中，焊接电流的大小会影响：A. 焊接速度B. 焊接质量C. 焊接成本D. 所有以上选项7. 焊接时，焊条的直径选择主要取决于：A. 焊接材料的厚度B. 焊接位置C. 焊接电流D. 焊工的经验8. 焊接变形的类型不包括：A. 弯曲变形B. 扭曲变形C. 收缩变形D. 膨胀变形9. 焊接过程中，为了减少焊接应力，可以采取的措施是：A. 增加焊接速度B. 预热C. 后热D. 降低焊接电流10. 焊接接头的强度等级通常由以下因素决定：A. 焊接材料的类型B. 焊接方法C. 焊接工艺参数D. 所有以上选项二、判断题（每题1分，共10分）1. 焊接过程中，焊条的端头应始终与焊缝接触。
（错误）2. 焊接时，焊工应避免长时间直视电弧。
（正确）3. 焊接过程中，焊缝的冷却速度越快越好。
（错误）4. 焊接时，焊缝的坡口角度越大，焊接接头的强度越高。
（错误）5. 焊接变形是不可避免的，但可以通过工艺措施减少。
（正确）6. 焊接时，焊工不需要佩戴防护眼镜。
（错误）7. 焊接电流的大小与焊接速度成正比。
（错误）8. 焊接时，焊条的倾斜角度越大，焊接质量越好。
（错误）9. 焊接接头的类型只与焊接材料的厚度有关。
电焊工技师理论计算题
1.板厚为12mm的焊件焊缝长30mm,受拉力8640N,求焊缝所受拉力?解:根据σ=(P)/(δL)可知σ=(8640)/(1.2×30)=240(Mpa)答:焊缝所受拉应力为240兆帕。
2.板厚为10mm钢板对接,焊缝受29300N剪切力,材料为Q235-A,求焊缝长度?解:根据公式τ=Q/LS≤[τh)查得[τh)=9800N/cm2L≥Q/S[τh]=(29300)/(1×9800)≈2.29(cm)答:焊缝长度为3厘米。
3.侧面角焊缝构件焊脚K=6mm,拉力P=104N,焊缝L=400mm,长度焊缝承受多大应力?解:根据τ=(P)/(1.4KL)可知侧面角焊缝受静载强度:τ=(P)/(1.4KL)=(104)/(1.4×6×400)=2.98(Mpa)答:焊缝承受的最大应力为2.98兆帕。
4.已知侧面角焊缝可承受的最大应力为3.6Mpa,焊缝L=400mm,拉力P=10080N,试问该焊缝角高是多少?解:根据公式τK=(P)/(1.4Kτ答:焊角高为55.解:根据公式τ=324.68Mpa答:6.解:根据公式τP=0.7ΣLτ答拉力为7.两块厚10mm,解:根据公式σ答:8.焊缝承受解:根据公式σM=(1)/(6)=2×105 (N·答:9.度?解:根据公式δ答:10.答:根据公式Q K答:11.梁长解:弯矩答:弯矩为3×12.的切应力。
解:ΣL=400+100+100=600mmτ=(P)/(0.7KΣL)=(3×106)/(0.7×10×60)=7.14(Mpa)答:切应力为7.14兆帕。
13.单层手弧焊低碳钢构件,构件截面积200平方毫米,长为500毫米,焊缝截面积100平方毫米,求构件纵向收缩量?解:根据单层焊纵向收缩量计算公式:ΔL=(K1F H)/(F)可知ΔL--焊缝系数取0.052F--构件截面积L--焊缝长度F H--焊缝截面积单层焊纵向收缩量ΔL=(K1F H L)/(F)=(0.052×100500)/(200)=13(mm)答:该构件纵向收缩量量为13毫米。
企业电焊工考试题库及答案
企业电焊工考试题库及答案一、单项选择题（每题1分，共10分）1. 电焊机的额定功率是指（）。
A. 空载电压B. 负载电压C. 空载电流D. 负载电流2. 焊接过程中，电弧的稳定性主要取决于（）。
A. 焊接电流B. 焊接电压C. 焊接速度D. 焊接材料3. 手工电弧焊时，焊条直径的选择应根据（）。
A. 焊件厚度B. 焊接位置C. 焊接电流D. 焊工技能4. 焊接接头的坡口形式主要有（）。
A. I形、V形、U形B. Y形、X形、K形C. T形、L形、U形D. I形、Y形、X形5. 焊接时，焊缝的余高一般不超过母材厚度的（）。
A. 10%B. 15%C. 20%D. 25%6. 焊接变形的产生主要是由于（）。
A. 焊接电流过大B. 焊接速度过快C. 焊接应力的累积D. 焊接顺序不当7. 焊接接头的热影响区是指（）。
A. 焊缝区B. 熔合区C. 母材区D. 焊接热影响区8. 焊接过程中，为防止电击，应采取的措施是（）。
A. 穿戴绝缘手套B. 使用干燥的焊接工具C. 保持工作环境干燥D. 所有上述措施9. 焊接过程中，为减少有害气体的产生，应（）。
A. 增加通风B. 使用低毒焊条C. 减少焊接时间D. 所有上述措施10. 焊接缺陷中，气孔是由于（）。
A. 焊接电流过大B. 焊接速度过快C. 焊接材料含硫、磷过高D. 焊接环境湿度大二、多项选择题（每题2分，共10分）11. 电焊工在进行焊接作业时，必须遵守的安全操作规程包括（）。
A. 穿戴好防护服B. 正确使用焊接设备C. 确保工作场所通风良好D. 定期检查焊接设备12. 焊接过程中可能产生的职业病包括（）。
A. 电光性眼炎B. 呼吸道疾病C. 皮肤疾病D. 听力损伤13. 焊接接头的质量检验方法包括（）。
A. 外观检查B. 无损检测C. 破坏性检测D. 硬度测试14. 焊接材料的选择应考虑的因素包括（）。
A. 母材的化学成分B. 母材的力学性能C. 焊接方法D. 焊接位置15. 焊接变形的矫正方法包括（）。
车间电焊工考试试题及答案
车间电焊工考试试题及答案一、选择题1. 下列哪种焊接方法属于电弧焊？A. 点焊B. 气焊C. 焊锡焊D. CO2气体保护焊答案：D2. 以下哪种焊接缺陷是由于电流过小或焊接速度过快引起的？A. 喷溅B. 夹渣C. 焊缝不饱满D. 气孔答案：C3. 下列哪种焊接材料最适合进行氩弧焊？A. 铁材B. 铝材C. 铜材D. 不锈钢答案：B4. 电弧焊接时，焊枪与焊件之间的距离应为：A. 5-10毫米B. 10-15毫米C. 15-20毫米D. 20-25毫米答案：A5. 下列哪种焊接材料具有较高的电导率和导热性？A. 铁材B. 铝材C. 铜材D. 不锈钢答案：C二、简答题1. 请简述焊接的基本原理。
答：焊接是利用熔化电弧或火焰加热工件，在焊工的控制下，使填充材料与工件熔化并冷却凝固的过程。
基本原理是通过形成热源，将工件表面加热至熔点，并利用填充材料填充焊缝，形成联接。
2. 请简要介绍电焊工作中常见的焊接缺陷及预防方法。
答：常见的焊接缺陷包括喷溅、夹渣、焊缝不饱满和气孔等。
预防方法如下：- 喷溅：调整电焊机的电流和电压，选择适当的焊接材料。
- 夹渣：控制焊接速度和填充材料的用量，保持焊枪角度适当。
- 焊缝不饱满：调整焊接电流和电压，适当增加填充材料。
- 气孔：保持焊接区域干燥，使用干燥的焊接材料。
三、计算题根据以下数据，计算焊接所需的时间：焊接速度：30厘米/分钟焊缝长度：2米答案：焊接时间 = 焊缝长度 / 焊接速度焊接时间 = 2米 / (30厘米/分钟)焊接时间 = 6.67分钟总结：本文介绍了车间电焊工考试的试题及答案，主要涉及选择题、简答题和计算题。
通过这些题目，能全面了解电焊工的基本知识和技能要求。
在实际工作中，电焊工应掌握电弧焊的基本原理，了解不同焊接材料的适用性，并能预防和处理常见的焊接缺陷。
同时，电焊工还需要掌握计算焊接时间等基本技能。
石油石化职业技能鉴定试题集（电焊工高级计算题）
⽯油⽯化职业技能鉴定试题集（电焊⼯⾼级计算题）01 已知某三相负载作星形连接,U线=380V,每相负载的阻抗Z=22Ω,求①相电压，相电流及线电流！②三相功率解:①因为U线=380∨.Z=22Ω所以u相=U线/根号3=380/根号3=220∨I线=I相=U相/Z=220/22=10（A）（2）三相功率P=3U相I相cosp=3×220×1答:此电路中相电压为220∨，线电流和相电流均为10A，三相功率为6600W 02 已知某三相负载作三⾓形连接,U相=220V,每相负载的阻抗Z=22Ω，求①线电压、线电流和相电流;②三相功率。
解:①因为U相=220∨，Z=22Ω所以.I相=U相/Z=220/22=10（A）U线=U相=220（∨）I线=根号3 I相=根号三×10=17.32（A）②三相功率P=3U相I相cosp=3×220×10×1=6600（W）答:此电路中电压为220∨，线电流为17.32（A），相电流为10（A），三相功率为6600 （W）.03 已知某个项⽬有⾊⾦属焊接量为50道⼝,每道ロ约⽤1kg焊丝(200根焊丝为5kg),求完成该项⽬约⽤多少根焊丝?解:焊丝根数=（焊接总量×每道⼝⽤焊丝质量/200根焊丝质量）×200根=（50×1/5）×200=2000（根）答:略04 已知某个项⽬焊接量为100道⼝,完成该项⽬约⽤3000根焊丝(200根焊丝为5kg),求每道⼝约⽤焊丝多少千克?解:每道⼝⽤焊丝质量=（焊丝根数/200根焊丝）×200根焊丝质量/焊接量=（3000/200）×5/100=0.75（kg）答.略07 某容器直径为8m,环焊缝⾯积为4.8cm,试求焊⼀圈焊缝需要多少焊条?(焊条损失系数取K,=0.5)解:焊缝长L=πD=800×3.14=2512（cm）g=ALp/（1-Ks）=4.8×2512×7.8/（1-0.5）=188098.56≈188.1（kg）答:略08 不开坡⼝的双⾯对接焊缝,母材为16Mn,板厚&=12 mm,对⼝间隙a=3mm,焊缝宽度b=12mm,焊缝余⾼c=2mm,试求焊缝长度为10m时需要消耗焊条的量.(⽤焊条E4303焊接, 其药⽪质量系数K=0.32;转熔系数Kn=0.77解:焊缝⾦属的截⾯积为:A=&a＋4/3bc=12×3+（4/3）×12×2=68（㎜）因为Kb=0.32,Kn=0.77所以: g=ALp/（1000Kn）×（1+Kn）= 68×10×7.8/（1000×0.77）×（1+0.32）=9.1（Kg）答略09 丁字接头单⾯不开坡⼝的⾓焊缝,焊脚尺⼨k=10 mm,凸度c=1 mm,母材为20g,焊条为E5015,试求焊缝长度为5m时,需要消耗焊条的量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、计算题
1. 已知3个电阻值为R1＝8Ω,R2＝12Ω，R3＝500Ω的电阻串联电路，试求该电路中的总电阻?
2．已知Rl，R2串联电路中，电阻两端的电压分别为Ul=10V，U2=15V，试求该电路两端的总电压?
3．已知3个电阻值为R1＝2kΩ，R2＝4kΩ，R3＝6kΩ的电阻并联电路，试求该电路中的总电阻?
4．已知R1，R2并联电路中，流过电阻的电流分别为I l＝50mA，I2＝25mA，试求该电路中的总电流?
5．已知某变压器的初级电压为220V，次级电压为36V，试求该变压器的变压比。
6．已知某电焊机变压器的匝数比n＝5，其次级电流I2=60A，试计算初级电流为多少?
7．已知：某钢材化学成分为：ω(C)=0.24％，ω(Si)=0.40％，ω(Mn)＝0.87%,ω(P)＝0.040％，试求其碳当量，并判断其焊接性。
8．已知：某钢材化学成分为：ω(C)＝0.14％，ω(Mn)＝0.56％，ω(Si)=0.35%, ω(Cr)＝0.87％，ω(V)=0.32％，ω(Mo)＝0.67％，ω(S)=0.020％，试求其碳当量?
四、计算题答案
1．解；由公式R＝R1＋R2+R3＝8+12+500＝520(Ω)
答：该电路中的总电阻值为520Ω。
2．解：根据串联电路性质：U＝Ul+U2＝10+15＝25(V)
答；该电路两端的总电压为25V。
3．解：由并联电阻性质：
1／R＝1/Rl+l/R2+1／R3＝1/2+1/4+1/6＝11／12
R＝12／11=1．09(kΩ)
答；该电路中的总电阻值为1.09kΩ。
4．解：根据并联电路性质：
I=Il+I2=50+25=75(mA)
答；该电路两端的总电流为75mA。
5．解；由公式n=U1／U2 得 n＝220／36≈6．1
答：该变压器的变压比为6．1
6．解；由公式 Il／I2＝1／n 得：I1＝I2／n＝60／5＝12(A)
答：初级电流为12A。
7．解；由公式 C E＝C+Mn/6+(Cr+Mo+v)/5+(Ni+Cu)/15％
=0．24+0．87／6=0．385％
∵C E＝0．385％ < 0．4％∴其焊接性优良
答；其碳当量为0．385％，其焊接性优良。
8．解；由公式 CE＝C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15％
=0．14 + 0．56／6 + (0．87+0．67+0．32)／5
≈0．605％
答:其碳当量为0．605％。
