(完整word版)常见射频同轴连接器大全
射频类产品知识介绍文档
耐压：1500V
电压驻波比：达1GHz时≤1.15,达3GHz时≤1.22
机械耐久性：500次
2.使用条件
环境温度：-40°C~+155°C；
相对湿度：93%，@+ 40°C；
大气压力：5.4Kpa；
振动：加速度达10g；
冲击：加速度达50g；
使用频率范围：0~3GHz；

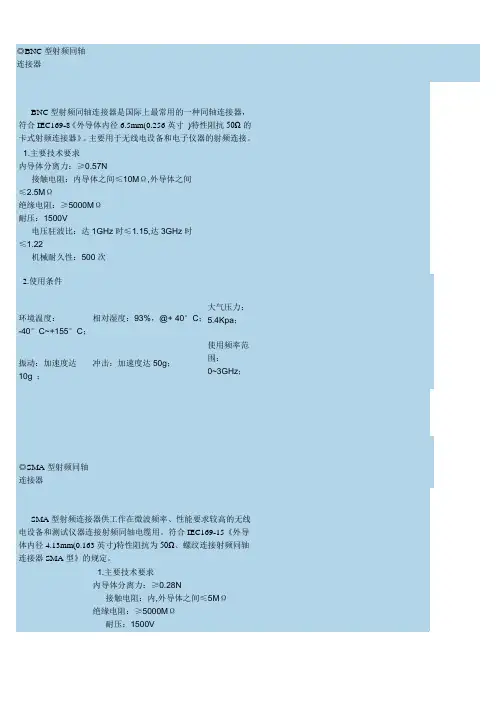

◎SMA型射频同轴连接器
SMA型射频连接器供工作在微波频率、性能要求较高的无线电设备和测试仪器连接射频同轴电缆用。符合IEC169-15《外导体内径4.13mm(0.163英寸)特性阻抗为50Ω、螺纹连接射频同轴连接器SMA型》的规定。
1.主要技术要求
内导体分离力：≥0.28N
接触电阻：内,外导体之间≤5MΩ
绝缘电阻：≥5000MΩ
1.主要技术要求
内导体分离力：≥0.6N
接触电阻：内导体之间≤10MΩ,外导体之间≤2.5MΩ
绝缘电阻：≥5000MΩ
耐压：2500V
电压驻波比：达1GHz时≤1.15,达11GHz时≤1.30
机械耐久性：500次
2.使用条件
环境温度：-55°C~+125°C；
相对湿度：达93%，温度为+40°C；
耐压：1500V
电压驻波比：直式≤1.25
机械耐久性：500次
2.使用条件
环境温度：-65°C~+165°C；
相对湿度：达93%，温度为+40°C；
大气压力：5.4Kpa；
振动：加速度达10g；
冲击：加速度达50g；
使用频率范围：0~18GHz；
◎SMB型射频同轴连接器
SMB产品是按MIL-C-39012,IEC169-10和CECC 22130详细规范研制生产的一种小型推入锁紧式射频同轴连接器，具有体积小、重量轻、使用方便、电性能优良等特点，适用于无线电设备和电子仪器的高频回路中连接射频同轴电缆用。
同轴射频电缆接口器型号命名方法及种类
同轴射频电缆接口器型号命名方法及种类同轴射频电缆接口种类有高频连接器〔插头、插座〕结构转换器、阻抗转接器等多种类型。
1、高频连接器〔插头、插座〕高频连接器〔插头、插座〕用于同轴射频电缆与设备〔如收信天线共用器、收信机射频输入口等〕的连接。
插头是具有连接机构的主动局部即螺母或卡口连接套的连接器，一般为自由连接器。
插座是与插头相配连接的连接器，一般为固定连接器。
射频连接器的型号由主称代号和结构形式代号两局部组成，中间用短横线“-〞隔开。
高频连接器〔插头、插座〕类型代号详见下表1，结构形式代号详见下表2。
表1：高频连接器〔插头、插座〕类型代号表2：高频连接器〔插头、插座〕结构形式代号例如：L16-JW5表示连接螺纹为M16×1的弯式插头，插头内装插针，配用SYV-50-3电缆。
再如SL16M-50KF表示连接螺纹为M16×1的直插式密封插座，插座内装插孔，阻抗50Ω，法兰盘安装。
转接器和阻抗转换器的型号组成方法，以插头或插座型号为根底派生，一般采用以下形式。
2、结构转接器用于系列内转接或系列间转接。
如L16/Q9-50JK表示一端为L16型插头，另一端为Q9型插座，阻抗为50Ω转换器。
再如Q9-50KJK表示的是T形转接器，即均为Q9型插座，主路两端为插座，另一端为插头，阻抗为50Ω转换器。
3、阻抗转接器用于不同特性阻抗电缆的转接。
如L16-50J/75K表示一段为50Ω的插头，另一端为75Ω的插座，两端均为L16型的阻抗转换器。
再如N-50J/75K表示一段为50Ω的插头，另一端为75Ω的插座，两端均为N型的阻抗转换器。
SYV射频电缆SYV实芯聚乙烯绝缘射频电缆：本产品适用于无线电通讯、电视、播送和有关电子设备中传输射频信号。
产品使用温度-40℃~+70℃。
实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆型号规格SYV SYV22 ZR-SYV ZR-SYV22 SYY SYV23 ZR-SYY23 SYY23SYV-50-17|SYV-50-15|SYV-50-12|SYV-50-9|SYV-50-7|SYV-50-5|SYV-50-3|SYV-50-2|SY V-75-3|SYV-75-4|SYV-75-5|SYV-75-7|SYV-75-9|SYV-75-12|SYV-75-15|SYV-75-17|SYV-100-7|射频电缆型号组成：『分类代号』『绝缘』『护套』『派生』－『波阻抗』－『芯线绝缘外径』－『结构序号』〔其中芯线绝缘外径按四舍五入的原那么修约为整数〕，具体型号例如如下：SYFVZ－75－1－1。
射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观
射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观射频同轴连接器，也为同轴连接头、同轴线缆接口，指连接两个轴的端部所用到的零件，以保证两个轴的中心线在同一轴线上。
同轴连接头在连接应用中，有许多种同轴连接头可以选用，而且每种同轴连接头都是为特定目的和具体应用而设计。
1. BNC连接器：俗称Q9头，简称BNC头，英文Bayonet Navy connector，全名海军刺刀连接头，最初主要以军用为目的，目前已经在视频和射频方面得到了广泛应用，其为最典型的同轴连接头，卡口连接保证连接迅速、接触可靠。
BNC头是一种安装方便且价格低廉的常见同轴连接器，工作频率可高达2GHz，在4GHz以上，开槽会辐射信号。
螺纹连接型，即TNC连接器（也为螺纹型BNC连接器）解决了信号泄漏的问题，TNC连接器工作频率可高达12GHz。
BNC连接头目前常用50Ω和75Ω两种特征阻抗。
2. N型连接器(Navy)为螺纹连接，于1940年出现，主要用于4GHz以下的军用系统；1960年进行了改进，工作频率提高到12GHz，后又提高到18GHz，常用为50Ω，有些75Ω产品也采用N型设计，其内导体直径较小，和50Ω的连接头不相容。
N型连接器是一种螺纹连接的中功率连接器，具有可靠性高、抗振性强、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器、及地面发射系统连接射频同轴电缆。
3. SMA连接器属于小型头(Subminiature A)，由Bendix Scintilla 公司设计，最常用RF微波接头之一，螺纹连接紧凑、耐用，频率为DC-18GHz。
这种接头主要用于半钢电缆和固定连接的部件中。
因为SMA的介质支撑固定起来比较困难，大多数SMA连接头反向系数比其它可用于24GHz的连接头要大，为螺母连接，满足高震动环境对连接器的要求。
4. SMB连接器全称为Subminiature B，相比SMA连接器，采用为插拔式或卡入式连接，而非螺纹连接，这样连接与断开快捷方便。
N系列射频同轴连接器
1.5
20
2.0
36
1.5
20
2.0
17
2.0
h×t 0.3×2.0 0.3×2.0 0.5×2.0 0.2×2.5 0.2×2.2
A×A 19.0×19.0 17.5×17.5 19.0×19.0 17.5×17.5 17.0×17.0
B 14.0 12.7 14.0 12.7 13.0
5
型
号
N-KFD137
Ф 5.3
SFF-50-3-1
SYV-50-3
号
D
A
B
配接电缆型号
Ф 4.3 5.0 10.0 SFF-50-2-2
SYV-50-2-2
Ф 5.3 5.0 10.0 SFF-50-3-1
SYV-50-3
Ф 10.3 5.5 11.5
SYV-50-7-1
Ф 11.5 7.7 15.0
SYV-50-7-2
L
L1
29.6
4.1
28.3
5.5
25.0
5.0
26.0
4.0
L2
d2
D
d1×h
2.8
Ф 7.7
Ф 7.9
Ф 1.0×0.35
2.8
Ф 7.7
Ф 7.9
Ф 1.0×0.35
2.0
Ф 6.0
Ф 6.2
Ф 1.3×0.25
2.0
Ф 6.0
Ф 6.2
Ф 1.0×0.2
L
L1
L2
L3
25.7
8
5
2
L
L1
18
Ф 4.1
Ф 4.2
型
号
L
射频同轴连接器分类及说明
频段划分_射频同轴连接器分类及说用一.频段的字母表示：自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。
并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。
使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。
根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：二.同轴连接器发展概况及相关标准1射频连接器的发展概况：1.1.1939年出现的UHF连接器是最早的RF连接器；1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系;1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品；1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》；1.5.七十年代末，毫米波连接器出现；1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中；1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中；2我国射频同轴连连接器的发展：2.1我国从五十年代开始由整机厂研制RF连接器；2.2六十年代末组建专业工厂，开始了专业化生产；2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用，产品标准水平低，且不能与国际通用产品对接互换；2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和GJB681，使射频同轴连接器的生产和使用逐步与国际接轨;2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器的设计和生产与国外仍有较大差距；3射频连接器的标准体系；3.1美军标及其他它先进标准:美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准；3.2IEC标准：IEC是指导性标准，不是强制性标准，因此很少被直接应用；4其它先进标准：德国的DIN、英国BS,日本JIS；这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。
(完整版)SMA系列射频同轴连接器
/
/

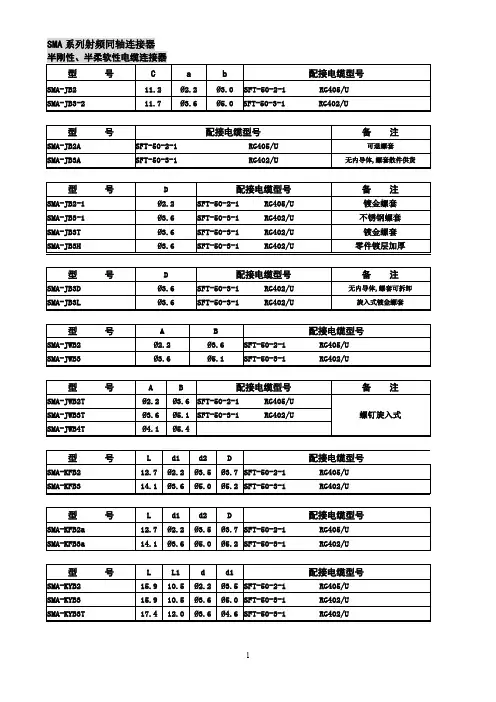

SMA-JFD16
0
0
0
Ø4.2
12.9
1.5
0.4
Ø1.3
/
/
SMA-JFD17
0
3
0
Ø4.2
15.9
2.5
0.2
Ø1.3
Ø4.1
/
SMA-JFD20
4
0
3.0
Ø6.2
19.9
1.0
0.4
Ø1.3
/
Ø6.0
型号
L
B
C
D
d1
d2
SMA-JFD10
14.8
0
2.0
Ø2.9
Ø1.3
/
SMA-JFD11
Ø5.1
SFT-50-3-1RG402/U
SMA-JWB4T
Ø4.1
Ø5.4
型号
L
d1
d2
D
配接电缆型号
SMA-KFB2
12.7
Ø3.5
Ø3.7
SFT-50-2-1RG405/U
SMA-KFB3
14.1
Ø3.6
Ø5.0
Ø5.2
SFT-50-3-1RG402/U
型号
L
d1
d2
D
配接电缆型号
SMA-KFB2a
SMA-KYB3T
17.4
12.0
Ø3.6
Ø4.6
SFT-50-3-1RG402/U
型号
d
d1
配接电缆型号
SMA-KB2
Ø3.0
SFT-50-2-1RG405/U
SMA-KB3
Ø3.6
Ø4.6
射频同轴连接器基础
射频同轴连接器分类
频率(波长)：分为米波连接器、分米波连接器、厘米波连接器和毫米波连接器。 外形和结构型式 ：直式连接器、弯式（通常为直角）连接器和T型连接器 。 连接机构的型式 ：螺纹式连接器、卡口式连接器、推入（滑入）式连接器、 推入自锁式连接器、法兰连接器和哈夫式连接器等。 使用状态 ：自由连接器和固定连接器固定连接器有可分为螺母安装连接器、 螺纹安装连接器、法兰盘安装连接器和焊接安装连接器。 端接型式 ：电缆连接器、同轴微带连接器、硬同轴连接器和焊导线连接器。 性能优劣 ：0级、1级和2级三种连接器。0级连接器亦称标准试验连接器，供测试用。 用途 ：军用连接器、民用连接器、通用连接器、精密连接器、高压连接器、 大功率连接器、可调相连接器、抗辐照连接器、三同轴连接器和其他特种连接器。 界面极性 ：阳性（通常带插针）连接器、阴性（通常带插孔）连接器和无极性 （中性）连接器。在转换器中还会有阳阳连接器、阴阳连接器和阴阴连接器。 命名方式分类为：SMA、SMB、SMC、SMP、QMA、BMA、MCX、MMCX、F、UHF、1.0/2.3、 1.6/5.6、BNC、TNC、N、7/16等。
射频同轴连接器连接机构型式分类
螺纹式
卡口式
推入式
推入自锁式
滑入连接式
常见射频同轴连接器命名方式分类
常见射频同轴连接器极性分类
射频同轴电缆及连接器标准
相关标准 多年来，国际通用射频同轴连接器采用两套标准，一套是MIL标准，一套是 IEC标准。 IEC(国际电工委员会)，第46技术委员(通信设备和信号用电缆、电线、波导、 连接器和附件)的第46A分技术委员会(射频电缆)制定。 全国电子设备用高频电缆及射频连接器标准化技术委员会。 我国制定了分别采用这两套标准的GB11313国际GJB681国军标。 不管军用还是商用射频同轴连接器，只要是同一系列或同一型号的界面结构和 尺寸是相同的，均可实现机械互换性。 IEC 96-0：1970 射频电缆 第0部分：详细规范和设计指南 IEC 96-1：1986 射频电缆 第1部分：一般要求和测量方法 IEC 96-2：1961 射频电缆 第2部分：有关电缆规范 IEC 169-1：1987 射频连接器 第1部分：一般要求和测量方法 GB/T 17738.1-1999 射频同轴电缆组件 第1部分：总规范 一般要求和试验方法 GJB 681A-2002 射频同轴连接器通用规范 GJB 5246-2004 射频连接器界面
常用接头简介
技术支持部
Beijing BNC Technologies Co.Ltd
第一章 常见接头通用常识 第二章 常见传输接头 第三章 常见射频接头 第四章 常见光纤接头 第五章 常见网络接口
Beijing BNC Technologies Co.Ltd
Page 2
Page 10
常见传输线缆接头－BNC
BNC型同轴连接器是一种卡口式射频同轴连接器，具有连接迅速、接触可 靠等特点，广泛用于无线电设备和电子仪器领域连接射频同轴电缆。 在无线上常用于无线测试仪表或微波传输设备上的线缆接头。
Beijing BNC Technologies Co.Ltd
Page 11
光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接 器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分 为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中，ST连 接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器 通常用于网络设备端。按光纤端面形状分有FC、PC（包括SPC或UPC）和 APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。
Beijing BNC Technologies Co.Ltd
Page 27
常见光纤线缆接头－LC型
LC型连接器是著名Bell研究所研究开发出来的，采用操作方便的模块化插 孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用 尺寸的一半，为1.25mm。 这样可以提高光配线架中光纤连接器的密度。目前，在单模SFF方面，LC 类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。
Page 31
RJ-45接口
射频同轴转接头全面介绍
作为一个射频工程师，测试人员，在日常的工作过程中，接触最多的除了测试仪表，校准件，连接线缆之外，就是各种不同设备之间的转接头了。
我们在维修的过程中，发现有比较多的仪器的损坏，或者是测试指标不稳定，是由于转接头的损坏造成的，而且有些接头的连接固定的方式不对，每次修好的仪器，过去后客户又按照他们原来的方式去拧紧了。
特别是在一些生产型的企业，由于操作人员流动性比较大，很多员工对于各种转接头都不一定认识，也不明白转接头为什么会损坏。
基于上述的原因，结合自己这些年的维修，我对一些常见的转接头做了一个介绍，主要从下面6个方面来展开。
1、转接头类型和结构2、转接头等级3、转接头之间的匹配4、转接头的损坏5、检查转接头6、转接头的连接东西都是很基础的，但是千里之穴溃于蚁堤，如果我们都注意这些细节了，那我们的仪表就少了一个损坏的原因，我们的测试结果也会更加的稳定、可信。
一、转接头类型和结构同轴转接头用于传输射频信号，其传输频率范围很宽，可达50GHZ或者更高，主要用于雷达、通信、数据传输以及航空航天设备。
同轴转接头的基本结构包括：中心导体，介电材料（或称为绝缘体），外导体（该部分起着如同轴电缆外屏蔽层一样的作用）。
同轴转接头主要分为 SMA， SMB，N型，3.5MM，2.4MM， 1.85MM ，1.0MM，APC-7MM 等同轴转接头的通用常识应用场合。
这个等级的连接器的尺寸最精确，公差最小，可以经受住多次的反复连接，所以也是所有等级中使用寿命最长的。
计量级的转接头在材料和尺寸上指标是最接近的。
为了提供最高等级的性能和可追溯性，计量级的转接头使用了空气介质接口和无槽型的母头连接。
虽然计量级的转接头的重复性很好，在多次使用后还能提供很好的准确度，但是这并不是说计量级的转接头很结实，使用的时候不需要很小心。
相反的，由于这种等级的转接头在生产过程中使用的工具和制程是最高精度的，用比他低等级的转接头和计量级的转接头匹配，灰尘和其他一些小的碎屑，都会使得一次高精度的测量无效，同时有可能损坏计量级的转接头。
射频同轴连接器（RFCONNECTOR）
射频同轴连接器（RFCONNECTOR）抓住机遇，开创射频连接器国际标准化工作的新局面吴正平一、概述射频连接器是一种传输射频信号的接口元件，用在器件与器件、组件与组件、系统与子系统之间形成电气连接和射频信号的传递，从而构成一个完整系统所必须的基础元件，它在微波电路中起着连接或分断同轴电缆、微带电路、传输射频信号的作用。
射频连接器产品质量和可靠性直接影响着射频信号的质量和可靠性，而射频连接器的标准化和通用化直接关系着器件与器件、组件与组件、系统与子系统之间的互联、互换和互操作。
在全球经济一体化的今天，射频连接器的国际标准化更显重要。
二、射频连接器的发展趋势国际上一些技术先进的引导射频同轴连接器发展方向的生产厂家主要分布在美国、日本、及德国等欧美发达国家和地区。
射频连接器的一些新产品主要出自于这些企业，近几年为适应整机设备的小型化、模块化、高频化、高精度、高可靠的发展，射频连接器新产品不断被研制出来，使射频连接器不断向小型化、高可靠、高频率、高功率、低电压驻波比方向发展。
1）射频连接器尺寸越来越小，例如：SSMA、SSMC、MMCX型和1.9mm，1.85mm、1mm型连接器相继出现，满足了整机特别是空间电子系统发展的要求。
2）射频连接器的传输频率不断增高、增宽，2.92型连接器工作频率上限可达46GHz，2.4型连接器工作频率上限可达50GHz，1.85型连接器工作频率上限可达65GHz，HP公司研制的1mm的连接器，已把同轴系统的上限频率拓宽到110GHz。
满足了武器装备向更高频率、保密的要求。
3）盲配射频连接器不断增多，例如：BMA、SBMA、BMZ、TMA、SMP型连接器的相继成功研制并投入使用，满足了电子设备的模块化的要求。
4）将螺纹连接器发展变成快速连接器，例如：QN和QMA等系列射频连接器分别是N型和SMA系列连接器的基础上开发的，主要是将螺纹连接器机构变成快速连接机构，提高了射频连接器的连接器速度和减少了安装空间。
射频同轴连接器
射频同轴连接器射频（Radio Frequency，缩写为RF）同轴连接器是连接射频信号传输线和终端设备的重要部件。
RF同轴连接器借助同轴技术，可以在高频率下进行信号传输，具有传输速度快、损耗低、抗干扰能力强、信号质量稳定等优点，在广播电视、通讯、军事、医疗等众多领域都有广泛的应用。
常见的射频同轴连接器SMA连接器SMA（SubMiniature version A）连接器是一种小型的射频连接器，它支持高达18GHz的频率，具有结构紧凑、连接牢固等优点。
SMA连接器常见于高频率信号传输场合，如测试仪器、雷达系统、卫星通讯等。
N型连接器N型连接器是一种中等尺寸的射频连接器，具有结构坚固、连接可靠的优点，可支持高达11GHz的频率。
N型连接器常见于电视、通讯基站、医疗设备等场合。
BNC连接器BNC（Bayonet Neill-Concelman）连接器是一种常用的低频射频连接器，由于具有简单易用、连接方式轻松、安装方便等特点，常用于音频、视频、计算机等领域的连接。
TNC连接器TNC（Threaded Neill-Concelman）连接器是一种类似于BNC连接器的射频连接器，但是使用螺纹连接方式，在连接更为牢固可靠，并且可以支持高达11GHz的频率。
TNC连接器常见于军事、航空等高频率场合。
F型连接器F型连接器是一种常见的用于电视、卫星通讯等领域的连接器。
它们使用线圈连接方式，结构紧凑、方便安装，并支持高达4GHz的频率。
射频同轴连接器特性带宽带宽是指在射频传输中支持的最高频率范围。
不同射频同轴连接器的带宽不同，但一般来说，支持带宽越大的连接器价格也越贵。
阻抗阻抗是指射频传输线路中电流和电压的比值。
射频同轴连接器需要与信号传输线路阻抗匹配，以避免信号传输过程中的损失和反射。
插入损耗插入损耗是指信号通过射频同轴连接器传输时的信号损失。
插入损耗的大小对于射频信号传输质量有着重要影响，一般来说，插入损耗越小的连接器更为理想。
射频同轴连接器系列
BNC-50KY-5
BNC-50KY-6
型号 Type
LC
Miltary Number
M39012/
UG
BNC-50KY-1 27.0 3.3
UG1094-U
BNC-50KY-2A 30.15 6.6 21-0002 UG1094A-U
咨询电话： 0510-85219650 传真：0510-85215738 e-mail: gtvac@
BNC 型：外导体内径为 6.5mm（0.256in）、卡口锁定、特性阻抗为 50Ω 该连接器适用于低功率，它利用卡口连接结构以获得快速连接和分离，并能与国外同类产品 相互换，广泛地用于无线电设备和电子仪器中连接射频同轴电缆。 Type BNC：with inner diameter of outer conductor 6.5 mm（0.256 in） With bayonet lock-Characteristic impedance 50Ω These connectors are for low power，quick connect/disconnect applications using a bayonet type coiping mechanism and can be interchangeable with the same-type connectors of abroad。
3.0
SYV-50-2-1
4.2
SYV-50-2-2
50Ω
5.3
SYV-50-3
A01
5.3
SYV-75-3
6.4 SDY-4 SYV-75-4
弯式插头 Angle plugs
BNC-JW3 3.0 BNC-JW4 4.2 BNC-JW5 5.3 BNC-JW12 5.3
某某公司高频系列射频同轴连接器产品介绍
高频系列射频同轴电连接器产品介绍1、SMA 系列：SMA 型连接器是一种频带宽、体积小、耐环境、电性能优良，螺纹连接形式连接可靠的小型射频同轴电缆连接器。
通用互换性强，应用极其广泛。
主要技术特性2、SSMA 系列：SSMA 系列连接器是螺纹连接形式射频同轴连接器，具有体积小、频带宽、性能优越、可靠性高等特点，广泛应用于通讯等领域。
主要技术特性3、SMB 系列：SMB 系列连接器是一种推入锁紧式射频同轴连接器。
它体积小、重量轻、性能优越、对插方便等特点。
广泛应用于通讯及 其它领域。
列：SSMB 系列射频同轴连接器是按照国际电工委员会IEC169—19研制生产的一种小型推入锁紧式射频同轴连接器。
它具有离合快捷方便、抗震性能好、微型质轻的特点。
适用于袖珍式精巧无线电设备、仪器等。
主要技术特性5、TNC 系列：TNC 系列射频同轴连接器是一种具有螺纹连接机构的中小功率射频同轴连接器。
它具有抗震性能强、性能优越、可靠性高等特点。
广泛应用于无线电设备和仪器仪表，可与国外同类产品互换。
主要技术特性6、N 系列：N 系列射频同轴连接器是一种英制螺纹连接式射频同轴电缆连接器。
它具有抗震性能强、性能优越、可靠性高等特点。
可与国外同类产品通用互换。
L16系列高频插头、插座产品是我国无线电子设备、仪器中长期广泛应用的一种公制螺纹机构的高频插头、插座。
它具有连接可靠、电性能稳定等特点。
并能与可与国内同型号产品通用互换。
主要技术特性8、C4系列：C4系列产品是按照DIN41626的要求生产的小型推入式连接的同轴连接器，具有尺寸小、电性能稳定的特点，广泛应用于印制板、高低频混装中的高频回路连接。
主要技术特性9、SMP 系列：SMP 系列产品是一种超小型推入式射频同轴连接器，它具有体积小、重量轻、使用方便、工作频带宽等特点。
具有插针中心接触件的SMP 系列提供三种具有不同保持力的连接结构，全擒纵（22—68N ），有限主要技术特性10、MMCX 系列：MMCX*（C2.5）系列是比MCX 更小的微型同轴连接器，体积小、重量轻、连接可靠、插接自锁结构使其具有一定的抗震抗冲击性。
射频同轴连接器系列介绍
MMBX •The MMBX (Micro Miniature Board Connector) is aH+S specified series of board-to-board connectors •This connector allows a compensation of axial and radial misalignment and is mount at a lowest spaceSeries MMCX (Miniature Microax Connector) is a smaller version of series MCX.The snap-on coupling mechanism allows very•The outer contact of MCX connectors (Microax) is 30% smaller and lighter than the one of Series SMB, while the dimension of centre contact and insulator isSMAIn Series SMA (Subminiature A) we find very different patterns: cable connectors, panel connectors, micro-strip with hermetic seal and print connectors Precision adaptors, initially designed by the military industry, for semi-rigid cables (EZ141) reach 18 GHz (special versions even reach 26.5 GHz, however, withQMA Series QMA (Quick-Subminiature A) is based onSeries BMA (blind mate A) opens up special dimensions in microwave applications up to 22 GHzThere are connectors for fixed as well as “floating”configurations with any axial or radial misalignment taken out by the outer contact of the jacks (blind mating•Series BNC (Bayonet Navy Connector) is featured by a two stud bayonet coupling mechanism forTNC •The design of Series TNC (Treaded Navy Connector) is the same as of BNC connectors but with a threaded coupling mechanism.•Series N ( Navy Connector) provides a sturdy and reliable connection thanks to a screw-type coupling mechanism (precision types up to 18 GHz).•7/16 connectors are mechanically very rugged. 7 means 7 mm Øcentre contact and 16 means 16 mm Øouter contact.•7/16 connectors are suitable for flexible cables, for•SUHNER PC 3.5 (Precision Connectors 3,5mm) are precision connectors for use in microwave applications up to 26.5 GHz and adaptors up to 33SK•SK connectors (SUHNER K-Band Connector) are precision connectors for microwave applications up to They have a high mechanical stability and an excellentSeries SMPX includes connectors for mounting on both cables and PCB’s as well as the required testCoaxial connector frequenciesFrequencyInterconnect Division Interconnect Division Interconnect Division。
常见射频同轴连接器大全(特制材料)
常见射频同轴连接器大全射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。
一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。
二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4 GHz，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。
商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。
连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。
军标要求在SMA和SMB 上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。
绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。
三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：<1.34材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金8.SMC标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍10.SSMA标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz) 弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金14.SAA(1.0/2.3)标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍16.C4(1.0/2.3)标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金。
射频同轴连接器常用型号
射频同轴连接器常用型号本文简要介绍中小功率同轴连接器的各种通用型号名称、外观和应用，帮助测试工程师尤其是初学者，初步了解常用同轴连接器的特征。
N 型同轴螺纹连接器，中功率，有50Ω 及75Ω 界面，两种界面不可互配，使用频率范围：DC ～ 11GHz，精密型频率可达 18GHzSMA 同轴螺纹连接器，兼容3.5mm、2.92mm系列连接器，有50Ω、75Ω 及反极性界面，不同界面不能互相配接。
使用频率范围：DC ～ 18GHz，精密型产品可至26.5GHz。
3.5mm同轴螺纹连接器，3.5mm为其外导体内径尺寸。
兼容SMA、2.92系列连接器。
使用频率范围：DC ～ 33GHz2.92mm同轴螺纹连接器，2.92mm为其外导体内径尺寸,兼容SMA、3.5系列连接器。
使用频率范围：DC ～40GHz，精密型产品可扩频至 43.5GHz2.4mm同轴螺纹连接器，2.4mm为其外导体内径尺寸。
兼容1.85系列连接器。
使用频率范围：DC ～ 50GHz1.85mm同轴螺纹连接器，1.85mm为其外导体内径尺寸。
兼容2.4系列连接器。
使用频率范围：DC ～ 67GHz1mm同轴螺纹连接器，1mm为其外导体内径尺寸。
使用频率范围：DC ～ 110GHz。
TNC 同轴螺纹连接器，中功率，有50Ω 及75Ω 界面，两种界面不可互配，使用频率范围：DC ～ 11GHz，精密型可以扩频至18GHzSMP 推入式射频同轴连接器，无螺纹推入连接，体积小、连接方便，电性能优良，可应用于DC ～ 40GHz 的PCB 板连接和面板连接，尤其适合T/R 模块化密集安装BNC 系列射频同轴连接器为卡口式连接器。
界面分为50Ω、75Ω 二种，频率范围DC ～ 4GHz以下两组连接器类型，本组各型接口相互之间可以直接互配连接，无需转接器。
频率范围按照其中频率上限较低者。
SMA - 3.5mm - 2.92mm2.4mm - 1.85mm。
SSMA-J2系列射频同轴连接器
15.15.6Dd SSMA-J2
电缆剥线尺寸 类型 电缆型号 SSMA-J2 SFF-50-1 SYV-50-1
15.15.6Dd SSMA-J3
电缆剥线尺寸 类型
SSMA-J2系列-50-2-1
SSMA-JB2
电缆剥线尺寸 类型 电缆型号 SSMA-JB2 SFT-50-2-1 RG-405/U
3.38 i Φ0.85 Φ0.88 q Φ3.89 Φ4.06 c 0.38 1.14 j 1.27 1.65 r Φ3.23 Φ3.3 d Φ3.15 Φ3.22 k 5.84 — s -0.13 0.05 e
SSMA-J2系列射频同轴连接器_fj 第2页
10-36UNS-2B l 4.83 5.33 t 2.92 — f Φ4.98 Φ5.13 m 1.99 1.96 u Φ0.49 Φ0.52 g -0.13 0.05 n 0.51 1.02 w — 0.25
SSMA 系列射频同轴连接器
SSMA-J2系列射频同轴连接器_fj
SSMA系列
1
特点简介
SSMA射频同轴连接器具有体积小、频带宽、机械电气性能优越、可靠性高等优点，是应用最广泛的 射频电连接器。广泛用于微波通讯，航天航海，武器系统及微波测量设备等领域。
主要技术特性 温度范围 -55℃～+155℃ 绝缘电阻 ≥5000MΩ 特性阻抗 50Ω 介质耐压 750V 频率范围 0～30GHz 接触电阻 中心导体 ≤0.006Ω 外导体 ≤0.002Ω 电压驻波比 ≤1.07+0.01f 寿命 500次
SSMA-KK SSMA-KY3
SSMA-J2系列射频同轴连接器_fj 第5页
安装开孔尺寸 类型 电缆型号 SSMA-KY3 SFF-50-1.5-1
