线路防雷过电压保护器
电气设备的防雷与过电压保护
电气设备的防雷与过电压保护随着科技的不断发展，电气设备在我们的生活中扮演着越来越重要的角色。
然而，雷击和过电压问题成为我们在使用电气设备时需要面对的挑战之一。
本文将讨论如何有效地进行电气设备的防雷与过电压保护。
一、防雷保护雷击是指由于大气激发电荷不平衡而产生的电流放电现象。
电气设备一旦遭受雷击，会造成严重的损坏甚至失效。
因此，防雷保护是至关重要的。
1. 接地系统接地系统是防雷保护中的关键措施之一。
通过将设备的金属外壳或导体与地下的导体相连接，可以将雷击引流至大地，并减少对设备的损坏。
接地系统应该保持良好的导电性能，确保电流能够有效地通过地下导体流入地面。
2. 避雷针避雷针是传统的防雷保护工具之一。
它通常安装在高架建筑物的顶部，可以吸引雷电，并通过导线将电流引入地下。
避雷针的安装应符合相关的安全规范，并经常进行检查和维护，确保其正常工作。
3. 避雷器避雷器是一种可以吸收和分散过电压的设备。
它通常安装在电气设备的输入端，当遭遇过电压时，避雷器会迅速反应，将电压分散到接地系统中，从而保护设备免受损坏。
二、过电压保护过电压是指系统中超过额定电压的电压波动。
过电压可能是由于雷击、电力系统故障或其他原因引起的。
过电压会对电气设备造成严重的损坏，因此过电压保护也是非常重要的。
1. 过电压保护器过电压保护器是专门用于保护电气设备免受过电压的损害。
它可以迅速检测到过电压，并通过自动切断或分散电压的方式来保护设备。
过电压保护器应根据系统的需求进行适当选择，并定期检查和更换以确保其正常工作。
2. 断路器断路器是一种用于保护电气设备免受过电压的开关装置。
当系统中出现过电压时，断路器会自动切断电流，防止电流超过设备的承受能力。
选择合适的断路器对于过电压保护至关重要，并应根据设备的负载和额定电压进行合理设置。
3. 绝缘保护绝缘保护是通过绝缘材料和绝缘设备来预防过电压。
合适的绝缘材料可以减少电压波动对设备的影响，并保护设备免受过电压的损害。

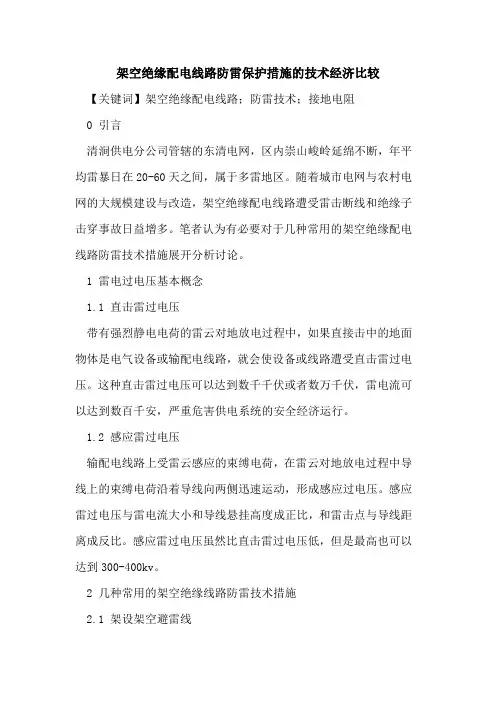

架空绝缘配电线路防雷保护措施的技术经济比较
架空绝缘配电线路防雷保护措施的技术经济比较【关键词】架空绝缘配电线路；防雷技术；接地电阻0 引言清涧供电分公司管辖的东清电网，区内崇山峻岭延绵不断，年平均雷暴日在20-60天之间，属于多雷地区。
随着城市电网与农村电网的大规模建设与改造，架空绝缘配电线路遭受雷击断线和绝缘子击穿事故日益增多。
笔者认为有必要对于几种常用的架空绝缘配电线路防雷技术措施展开分析讨论。
1 雷电过电压基本概念1.1 直击雷过电压带有强烈静电电荷的雷云对地放电过程中，如果直接击中的地面物体是电气设备或输配电线路，就会使设备或线路遭受直击雷过电压。
这种直击雷过电压可以达到数千千伏或者数万千伏，雷电流可以达到数百千安，严重危害供电系统的安全经济运行。
1.2 感应雷过电压输配电线路上受雷云感应的束缚电荷，在雷云对地放电过程中导线上的束缚电荷沿着导线向两侧迅速运动，形成感应过电压。
感应雷过电压与雷电流大小和导线悬挂高度成正比，和雷击点与导线距离成反比。
感应雷过电压虽然比直击雷过电压低，但是最高也可以达到300-400kv。
2 几种常用的架空绝缘线路防雷技术措施2.1 架设架空避雷线传统方法采用架空避雷线的屏蔽来保护架空绝缘配电线路，其感应电压可降至1/（1-k）（k为避雷线、导线间的耦合系统与冲击系数之积）。
此法优点是能较好防止直击雷且免维护。
缺点是防止绕击雷效果不理想，且容易形成线路反击，综合投资成本最高，约8000元/km。
2.2 安装金属氧化物避雷器（moa）金属氧化物避雷器（metal oxide arrester），缩写为moa，也称为氧化锌避雷器，可有效地截断工频续流，限制雷电过电压和配电线路的感应过电压。
优点是限制雷电过电压效果较好。
缺点是：1）保护范围较小。
2）安装时必须剥开导线绝缘层，有可能引起绝缘导线线芯进水，导致导线弧垂处发生化学反应而引发导线断裂。
3）由于氧化锌避雷器（moa）在运行期间，长期承受工频电压，容易引起阀片老化，因此要注意维护检修工作。
浅析配网线路雷击故障及相关对策
浅析配网线路雷击故障及相关对策摘要：雷击会对设备带来破坏，还会影响整个供电系统的正常运行，，因此需要采取措施降低输电线路雷击事故。
文章主要对配网线路雷击故障及相关对策进行了可分析探讨。
关键词：配网；线路；雷击故障引言雷电属于一种自然现象，具有不可避免性，所以需要加强输电线路的防雷措施，高度重视线路的防雷工作，根据线路的自身特点，制定科学、可行的防雷措施，从而有效地确保高压输电线路运行的安全性，确保电能稳定、高效的供应。
1.配网线路雷击故障概述1.1雷电的产生及危害分析雷电是一种最常见的自然现象，然而对其形成的原因，始终没有统一的说法。
目前，普遍认为它是大气中的饱和水蒸气遇冷形成水滴，该水滴在强烈的上升气流冲击下被分解成带有不同电荷的水滴，不同的水滴重新组合，进而形成了带有不同电荷的两种水气团，即雷云，当不同电荷的雷云将空气间隙击穿放电时，就会发生所谓的雷电。
雷电放电的一瞬间产生的能量是巨大的，除此之外，其放电时间非常短（主放电时间通常只有30～50us），所以，雷电会释放出极大的能量和电流，而这些释放出来的能量和电流会对设备和线路造成很大的损害。
雷电通常包括感应雷和直击雷，直击雷直接作用于线路和设备，使其严重受损；而感应雷则会间接通过设备周围感应出的高电压对设备和周边线路的安全造成破坏，进而影响设备的稳定运行。
1.2线路雷击故障原因分析大多数配电线路暴露在户外，很容易遭受雷击，而以下几种原因又加剧了雷击配电线路引发跳闸的可能性，具体有以下几点：一是，部分线路的铁塔、开关、配电变压器等设备的接地线往往会出现被盗的情况，这使得线路和设备无法得到有效的保护。
另外，被盗的接地线无法及时接上也大大增加了雷击线路和设备的概率。
二是，由于10kV低压配网线路上方多处有110kV以上的高压线路交叉跨越，高电压等级的线路从远处带来雷电，而10kV低压线路本身的防雷设计比110kV及以上电压等级的线路要低得多，所以，其防御雷电的能力明显下降，并会显得较为脆弱，因而会经常受到雷击。
35kV输配电线路雷击故障及防雷措施
35kV输配电线路雷击故障及防雷措施摘要：35kV输配电线路是比较常用的配电线路，在我国电力系统中有着重要地位，但由于35kV输配电线路本身的特征，增加了输配电线遭受雷击闪络或跳闸事故的几率，所以加强35kV输配电线路的防雷措施就显得尤为重要。
这就要求相关技术人员能够排除配电线路防雷措施中的隐患，提升配电线路的安全性，从而保障区域供电的正常运行。
本文主要论述35kV输配电线路防雷措施的重要性、35kV输配电线路雷击故障类型与雷击故障判别类型，以及具体的防雷措施，希望提供读者有价值的信息。
关键词：35kV输配电线路防雷措施；雷击故障类型；故障判别1.35kV输配电线路防雷措施的重要性35kV输配电线路是我国电网系统中主要的配电线路，但由于其本身的性质，使得配电线路在防雷电方面表现的并不理想，增加了遭受雷击的几率。
在我国沿海地区，输配电线出现故障的事情时有发生，其中由雷电引起的配电事故更是占了很大的比重，严重威胁了区域供电的稳定和安全，也影响了居民的用电需要。
因此，相关人员必须加强配电线路的防雷措施，用自身的专业能力去维护配电线路的稳定和安全，保障区域配电的供电需要，为社会的稳定发展作出贡献。
2.35kV输配电线路雷击故障类型与雷击故障判别类型2.1雷电过电压的故障类型与跳闸率问题在配电线路的雷击故障中，雷击的过电压一般分为三种，分别是直击雷过电压、反击雷过电压、感应雷过电压。
专业人员可以通过杆塔位置、闪络位置等进行雷击事故的判别，其中直接雷过电压是指天空的雷云在放电的过程中导致线路产生一定的抗阻，随着电流电压的逐渐升高，线路内产生极强的冲击力，使线路内出现极大的直击雷过电压。
同样，天空的雷云放电的过程中，杆塔中的阻抗与其他线路的阻抗共同作用产生了电压降，由于杆塔顶端高电位的影响，导致线路的电流电压快速升高，绝缘子被击穿的过程就产生了反击雷过电压。
而感应雷过电压也是因为天空中雷云的关系，使线路内产生束缚电荷。
自动延时恢复的CATV线路防雷防过压保护器
文章 编号 ：１ ０ ０ ６—５２ （０ ６ ５ Ｏ Ｏ ２ ６ ８ ２ ｏ ）０ 一Ｏ ４ 一０
《 西部广播电视》２Ｏ 年 第 ５期 Ｏ６
自动 延 时恢 复 的 Ｃ Ｔ Ａ Ｖ线 路 防雷 防过 压保 护 器
徐 海 洪
（ 江苏省江阴市滨江广电站 ２４ ３ ） １４４
动恢复接通 ２０ ２Ｖ电源。 本防雷防过 电压保护 器在于提供一种结构 简 洁、成本低廉 、性能可靠 ，适用于有线 电视线路设 击雷击中高压电力线路 ，经过 变压器耦 合到 ２０ 备 的 能够 自动延 时恢复 的防雷 防过 电压 保 护器 。用 ２Ｖ 低压 ，入侵有线 电视线路设备 ；另外低压线路也可 于对有线电视线路设备进行防雷 、防过压保护。 能被 直击 雷击 中 或感 应 雷 过 电压 。在 ２０ ２Ｖ电源 线 本防雷防过电压保护器的基本工作原理为 ：平 时 ２０ ２Ｖ电源经继 电器 的 常 闭触 头 向 有线 电视 线 路 上 出现 的雷 电过 电压 平 均 可达 １００ ００ Ｖ，对 有 线 电 ５ ）测试光接收机输 出 Ａ点 的 Ｆ Ｍ信号有多大。 ６ ）调节调频调制器并经过 四级放大后 的输 出 电平 ，在 ｃ点测得 Ｆ Ｍ信号电平比光接收机输 出电
《 西部广播电视 ＞２Ｏ ０６年第 ５ 期
维普资讯
设备供 电，同时为保护器提供电源 。当电压过高或 雷击 时 ，电压超 过设 定值 时 ，继 电器 的常闭 触头 断 开 ，切断有线电视线路设备及保护器的电源 ，此时 保 护器 由电池维 持工作 。延迟一 段 时间后 ，继 电器 的常 闭触头 闭合 ，恢 复供 电 。 本 防雷 防过 压保护 器具 有如 下特 点 ： １ ）性 能 可靠 ：整 个 电路 设 计 简 洁 合 理 ，所 用 元件均为常用 的、可靠性高的的元件。即使本保护
电力线路的防雷保护
电力线路的防雷保护摘要：电力工程施工过程中，输电线路施工是一个重点，。
在我国高压输电线路运行的总跳闸事故中，由雷击引起的跳闸事故占40%~70%，尤其在多雷、土壤电阻率高、地形复杂的地区，雷击引起的跳闸率更高，雷电是高压输电线路面临的主要危害之一。
文章对高压输电线路防雷保护进行分析和探讨，旨在提高高压输电线路运行安全性和可靠性。
关键词：高压输电线路；防雷保护一、线路雷击跳闸原因分析1、避雷设备质量问题。
线路所用避雷器质量不达标，避雷器方波电流达不到国家标准，当发生雷电时避雷器易被击爆，进而引起线路跳闸。
2、避雷器结构问题。
我市部分避雷器为跌落式结构，因跌落式避雷器的结构特点，避雷器与接地体通过可卸的活动连接口中的一个小铁片互相接触，无法通过强大的雷电流，其泄流能力不强，不能有效泄流，容易造成线路残压过高，击爆设备。
同时，这些避雷器在遭受雷击时自动脱扣，可有效降低线路單相接地可能性，但是对于雷击密度较高的地方来说，下一个雷电再次影响线路时因没有避雷器保护就会造成线路雷击跳闸。
3、过电压保护器设置点不合理。
按现有模式，过电压保护器设置选点主要是事后处理原则，没有结合开平地区雷区分布整体考虑，过电压保护器设置位置不够全面，当发生新一轮雷电天气时，未设置过电压保护器的配电线路无法受到有效保护，进而引发配电线路雷击跳闸。
二、线路防雷保护的重要性1、高压输电线路是电力系统的主动脉。
在整个电力系统中，高压输电线路可以看作是主动脉。
高压输电线路的线路长度比较长，而且其分布也十分广泛，在整个电力系统中发挥着重要的作用。
正是由于高压输电线路在整个电力系统中发挥着主动脉的作用，所以我们需要重视高压输电线路防雷保护，这样才可以保障整个电力系统的安全运行。
2、高压输电线路遭受雷击后果严重。
高压输电线路的正常运行关系到整个电力运输系统和使用系统的安全，而且这些高压输电线路分布较为广泛，线路长度较长，并且这些高压输电线路所经过的外部环境是比较糟糕的。
配电线路避雷线断股损伤及防范措施探讨
配电线路避雷线断股损伤及防范措施探讨摘要：为了保证电力系统能够安全稳定的运行，绝缘导线配电网络的安全运行是非常重要的，绝缘导线相比于裸导线和其他地下电缆更具有安全、可靠、经济、维护方便等特点，现在几乎所有的配电网都采用了绝缘导线，但在多地方的实际使用的过程中，也暴漏出绝缘导线的种种缺点，根据实际运行的数据统计发现，绝缘导线最经常遇到的问题就是雷击断线。
为了找到合理高效的防雷击断线的措施，本文针对绝缘导线进行了防雷击断线的研究应用分析。
关键词：线路；雷击；原因分析；防范措施前言我国部分地区处于多雷区，雷电过电压引起工频续流能够造成线路出现雷击断线，当出现雷击时，雷击线路的不同位置,会出现不同情况的雷击过电压。
其中在雷击事故中大约有25%是直击雷造成,其电流一般大于20kA。
剩余的75%事故由感应雷造成，通常情况下其放电电流都不超过1000A。
配电线路比较复杂且其绝缘水平都是比较低，一般线路架设有避雷线也不能够有效的减少雷击的概率。
出现雷击断线造成大量的用户无法正常的使用电能，造成无法挽回的经济损失。
因此，对绝缘导线防雷击断线应用研究，分析绝缘导线遭受雷害的机理，研究目前防范措施的不足，并研究新型的防范措施具有较大的实际工程使用价值。
1绝缘线路雷击研究现状雷击是配电网线路故障的主要原因，严重影响了配电系统的供电可靠性与电能质量。
在10kV的配电网中，绝缘导线被广泛应用。
绝缘导线有占地少、花费较少、可以提高系统运行安全可靠性这样的优点，但频繁发生在导线上的的雷击断线事故也引起了人们的注意。
通过对雷击绝缘导线时，相间电弧的形成分析，热量分析以及受力分析，解释了绝缘导线雷击断线的机理。
在雷电冲击大电流下，绝缘导线易受损伤，绝缘损伤处易发生击穿，产生相间短路电弧；在短路电流下，绝缘导线受到工频续流电弧的持续灼烧以及多向受力的作用下产生了整齐断裂的断线事故。
目前防止绝缘导线雷击断线事故的措施一般都是基于“疏导"原理与“堵塞"原理。
防雷开关原理
防雷开关原理
防雷开关是一种用于保护电气设备免受雷击损害的装置。
它的工作原理主要包括以下几个方面：
1. 防雷开关通过引入外部的防雷导线，将雷电流引入到地面，减小雷电对电气设备的直接损害。
这些导线通常会被安装在建筑物的屋顶或高处，并与地面接地系统相连。
2. 防雷开关在电路中加入过电压保护器，用于限制过电压的大小并将其导向地面。
过电压保护器通常由可变电阻、金属氧化物电阻器（MOV）和电感器组成。
当过电压出现时，这些元件会迅速响应，将过电压导向地面，保护电气设备免受损害。
3. 防雷开关还可以通过监测电路中的电流和电压来实时检测雷击情况。
当雷电流或雷电压超过设定的阈值时，防雷开关会自动触发动作，切断电路连接，以保护电气设备免受进一步雷击损害。
总的来说，防雷开关通过引入外部的防雷导线，加入过电压保护器，并监测电路中的电流和电压来保护电气设备免受雷击损害。
它在阻断雷电流、导引过电压、检测雷击等方面发挥重要作用，确保电气设备的安全运行。
防雷用过电压保护器与压敏电阻器的性能及应用
（） 化 ， １劣 表现 为 漏 电流增 大，压敏 电压显著 下 降 ， 至为零 ； 直
收 稿 日期 ：０ ２～ ３—１ ２０ ０ ４
（） ２ 炸裂 ， 若过电压引起 的浪涌能量太大， 超过
防 雷 用 过 电 压 保 护 器 与 压 敏 电 阻 器 的 性 能 及 应 用
了所选用 的压敏 电 阻器极 限承 受能 力， 压敏 电阻器 则 在抑制 过 电压时将 会 发生 陶瓷 炸裂 现象 ； （） 孔 ， ３穿 若过 电压 峰值 特别 高 ， 导致 压敏 电阻器 陶瓷 瞬间 发生 电击穿 ， 现为 穿孔 。 表 其中， 在进 行分 级 防雷保 护前 提下 ， 敏 电阻器 压 的失 效模 式绝 大部 分表 现为 劣化 和穿 孔 （ 即短路 ） 因 ， 此， 在使 用压敏 电阻器时 ， 须与 之 串联一个 合适 的 必 断 路器或 保 险丝 ， 免 电路短 路 引起事 故 。 避 目前 ， 国际上 流行 的过 电压保 护器 就是 将压 敏 电
件， 创造 了划 时代意 义 的科 技成 就 。它之 所 以有如 此 广泛 的应 用，应 归功 于其独 特 的晶界结 构 和性 能 。 随
着 信 息技 术 的 迅 速发 展 ，低 压 供 电系统 及 设 备 耐 受
道传导 ， 其电阻值随着电压的增大而急剧减小 ， 具有
优异 的非 线性 伏安 特性 。 么 ， 那 当存 在过 电压 时 ， 晶界 电子 隧道 效应 抑制 过 电压峰 值增 长 ， 吸收部 分过 电压
中图分类 号 ：Ｍ８ ２ 文 献标识 码 ： 文章 编号 ：５ ３— ７ ５ ２ ０ ） ７—０ １ ０ Ｔ ６ Ａ １６ ４ ９ （ ０ ２ ０ ０ ０— ４
１ 引言
氧 化锌 压敏 电阻器 自 １６ ９ ８年 问世 以来 ，以其 优
10kV架空绝缘导线的防雷措施
10kV架空绝缘导线的防雷措施摘要:文章通过对架空配电网绝缘化的优点,雷击断线的原因分析,就绝缘导线的防雷措施进行了探讨。
关键词:架空绝缘导线雷击断线防雷措施南海电网从2005年开始对架空配电网进行绝缘导线改造,到目前为止,在桂城一带靠近商业、生活、绿化通道等区域的架空线路80%以上已使用绝缘导线。
通过线路改造,提高了设备的绝缘水平,缩短了线路的保护通道,大大减低了树障、暴风雨以及其他外界事物对线路的威胁,改善了线路运行质量。
但是,在实际运行中,绝缘导线在雷电天气中容易发生断线现象尤为突出。
桂城地区的叠窖、三山一带因地形地质等关系,长年以来为雷害多发区域,在过往几年的运行中发生过多起因雷击致使架空绝缘线路断线的障碍,最近一宗为2011年7月16日晚发生的220kV雷岗站10kV704宝华线雷击两相断线障碍,由此可见,加强架空绝缘导线的防雷措施的研究,采取有效措施避免绝缘线雷击断线成为配网安运行的当务之急。
1 架空配电网绝缘化的特点分析1.1 绝缘导线优点(1)绝缘性能优良。
绝缘导线外有绝缘层,相比裸导线,防止了环境污秽区、居民住宅区对导线的直接影响,如在牛仔布加工厂等排放悬浮污染物、居民区飘挂物等,有效防止单相接地、相间短路的发生。
(2)缩小了线路走廊,与架空裸线相比较,线路走廊可缩小1/2,对于线行通道紧张、周边建筑密集等的情况尤其适用。
(3)有利于市区绿化建设,对于在绝缘架空线附近的绿化树木可以适当放宽修剪量,美化城市环境,具有良好的社会效益。
(4)延长检修周期。
绝缘导线的使用,提高了线路的安全可靠性,进而减少维修工作量,延长检修周期。
1.2 绝缘导线缺点(1)容易受到雷击发生断线。
(2)容易进水氧化。
由于安装中发生破皮末作封堵或者运行受到外力破坏使得绝缘层长期进水,受到其结构影响,造成水气积聚难以挥发,长期运行容易发生导线腐蚀,影响导线寿命。
2 绝缘架空线雷击断线的原因分析首先,绝缘线的结构决定其在雷电过电压过程中容易积聚发热点烧断导线。
10KV线路防雷浅析
10KV线路防雷浅析摘要：由于大气雷电活动的随机性和复杂性，针对10kv架空配电线路常发生雷击断线事故，从而进行防范措施探讨，以求提高10kv配电网安全运行水平。
目前10kv架空配电线路上，现在都已广泛地应用了绝缘导线。
本文主要阐述了国内配电线路防雷的现状以及10kv配电线路防雷的基本知识和措施。
关键词：线路防雷绝缘子安全线路避雷器防雷线防雷措施0 引言目前，10kv线路防雷存在的问题越来越受到重视，因为其线路绝缘水平低，不能有效防止雷电过电压，常常造成断线、击穿绝缘子、烧毁避雷器等事故发生。
随着电力市场对供电的要求越来越高，配电的供电可靠性有待提高，对配电线路的防雷应当引起重视，并应采取相应的措施来减少雷击故障，这就使配电线路防雷措施的选择问题提出来了。
雷击断线事故，是应用绝缘导线中最突出的一个严重问题，这引起国内外防雷工作者们的广泛注意，并积极开展对等试验研究工作，并找到许多有效的防治措施。
1 防雷现状根据目前我国的情况，10kv配电线路系电力系统中公里数较长且与用户关联最为密切的电压等级线路。
同时我国大、中城市10kv 配电线路采用绝缘导线作为架空配电线路的愈来愈多，这样就有效地解决了裸导线难以解决的走廊和安全问题，与地下电缆相比，具有投资省，建设快的优点，但也带来了一些新的技术问题，其中之一就是绝缘导线在运行中的雷击断线。
下面从3个方面对此进行简单阐述。
1.1 当雷击架空绝缘线路产生巨大雷电过电压，当它超过导线绝缘层的耐压水平时（一般大于139kv）就会沿导线寻找电场最薄弱点将导线的绝缘层击穿（通常在绝缘子两端30公分范围内），形成针孔大小的击穿点，然后对绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，工频电弧固定在一点燃烧后熔断导线。
1.2 我们知道，10kv配电网的防雷设施目前有很多缺陷。
大多数的配电设备没有按规定安装防雷装置，还有的没有根据地区特点实行有针对性的防雷措施；有部分避雷器采用阀式避雷器；其次，有些避雷器和弱电设备与主地网(地极)共用，防雷质量严重低下。
架空线路过电压保护技术在纯梁配电线路中的应用
架空线路过电压保护技术在纯梁配电线路中的应用[摘要]配电线路雷害事故频繁发生，严重危害了配电网的供电可靠性和电网安全。
因此，结合配电线路运行与雷害发生情况，提高配电线路的防雷保护措施具有相当重要的实际意义。
架空线路防雷过电压保护器有效防止6-10kv架空线雷击断线和绝缘子闪络，避免系统失压和继电保护动作跳闸情况的发生，进而提高供电质量保证正常供电，增加经济效益，提高供电可靠性。
[关键词]配电线路；雷击；过电压保护中图分类号：tg333.7 文献标识码：a 文章编号：1009-914x （2013）13-0190-016-10kv配电线路是油田系统中一个重要组成部分，其安全可靠性直接影响到油田的持续生产和广大居民的生活用电。
而配电线路雷害事故频繁发生，严重危害了配电网的供电可靠性和电网安全。
因此，结合配电线路运行与雷害发生情况，提高配电线路的防雷保护措施具有相当重要的实际意义。
一、雷击的特点和引起配电线路跳闸原理通常所谓雷击是指一部分带电的云层与另一部分带异种电荷的云层，或者是带电的云层对大地之间迅猛的放电。
架空输电线路在附近出现对地雷击时极易产生感应过电压，当雷云出现在线路上方时，线路上由于静电感应而积聚大量异性的束缚电荷，当雷云对地放电时，线路上的束缚电荷被释放而形成自由电荷向线路两端释放，形成高电位的过电压，可高达几十万伏，低压线路的感应过电压也可达几万伏，对供电系统危害极大。
1、雷击引起配电线路跳闸原理纯梁油区配电线路雷害事故主要由感应雷电过电压引起，当雷击架空裸导线产生巨大雷电过电压时，就会沿导线寻找电场最薄弱点的绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，引发线路跳闸事故。
6-10kv配电线路绝缘水平直接影响了配电线路的耐雷水平，现有的6-10kv配电线路的中性点运行方式无法有效地解决线路雷击建弧率问题，配电设备防雷保护措施不完善，上述问题造成了6-10kv配电线路较为严峻的防雷形势，从而造成跳闸事故的频繁发生。
防雷安装图
新型线路绝缘子防雷过电压保护器的安装示意图
研制的新型线路绝缘子防雷过电压保护器（以下简称过电压保护器）具有保护性能优越，安装方便，免维护，性能可靠等特点。
为方便用户的安装，下面将安装步骤进行简单的介绍：
过电压保护器的组成
导线
导线引流球
标准引流球间隙工具
限流元件引流球
瓷瓶
限流元件
连接支柱板
【产品安装说明】
1:安装步骤
第一步：将长短支柱板通过配带的螺丝固定好，两块支柱板相对位置的高低距离可以通过上下孔进行调节。
如下图：
第二步：将氧化锌限流元件下方的螺母拧开，把氧化锌限流元件固定到短支柱
板上。
如下图：
第三步:将氧化锌限流元件上方的紧固螺丝拧开，把限流元件引流球固定到保护
器的上方：
第四步：将绝缘子下方的螺丝拧开，把可长支柱板固定在绝缘子下端并和线路横担连接起来。
如下图：
第五步：将导线引流球所带抱箍任意一侧的螺丝拧下，把导线引流球通过抱箍固定到绝缘导线相对合适的位置,再把标准引流球间隙工具吸在导线引流球上,再通过调节连接支柱板高低和导线引流球在导线的左右位置与限流元件引流球相吸,之后固定牢限流元件引流球。
（安装完成后取下标准引流球间隙工具）。
注：新型线路绝缘子防雷过电压保护器与绝缘子并联。
浅谈35kv、10kv架空线路防雷措施
浅谈35kv、10kv架空线路防雷措施摘要：架空线路的防雷措置对线路安全极为重要，因此防雷安全措施不可忽视。
依照规定，35kv以下架空线路不沿全线架设避雷线，但根据不同地区地形不同、雷击现象是否频繁，应给予相应的防雷措施。
本文就35kv、10kv架空线路的防雷措施做简单论述。
关键词：避雷线防雷措施前言架空输电线路是电力系统及电力网的重要组成部分。
由于它运行在大自然之中, 故极易受到外界条件的影响和损害, 其中最主要的因素之一就是雷击。
尤其在旷野或丘陵、高山, 遭遇雷击的几率更大。
雷击架空输电线路会引起线路开关跳闸, 线路元件及电气设备损坏、供电中断, 甚至系统瓦解等恶性事故。
因此, 架空输电线路防雷是电力系统防雷工作的一项重要内容。
1 架空线路遭雷击原因及防雷指标1.1 线路遭雷击原因架空线路遭受雷击跳闸,分为直击雷和绕击雷,雷电流幅值也有大有小,遭受雷击概率最大的是杆塔接地网的接地电阻过高和避雷线保护角过大的线路。
现将雷击事故主要原因分析如下:（1）安全技术措施严重不足部分配电线路设备未能按设计规范要求装设相应的防雷装置, 部分10kV 配电线路设备的设计未考虑防雷的安全技术措施, 或未根据地区特点采取相应的防雷安全措施。
（2）杆塔存在隐患某些主网线路中水泥杆是通过内部钢筋接地的, 一旦大的雷电流通过杆内部钢筋, 极容易引起水泥杆爆裂, 造成杆塔的破坏, 尤其是那些运行后出现表面有裂纹或风化严重的水泥杆, 是目前防雷存在的严重隐患之一。
（3）架空地线存在的问题某些线路保护角偏大对绕击不利。
例如某些多雷区, 就不满足规程规定的 220kV 输电线路双避雷线保护角不大于 20的防雷要求。
1.2 防雷指标输电线路防雷性能的优劣,在工程上主要用耐雷水平和雷击跳闸率这两个指标来衡量。
耐雷水平是指线路遭受雷击时不致引起绝缘闪络的最大雷电流幅值,它是表征线路耐雷性能的一个基本参数。
为保证输电线路运行安全, 当线路经过一般土壤电阻率地区时, 装设地线的 500kV 线路耐雷水平一般不低于 125~ 175kA, 大跨越档中央和发电厂、变电所进线保护段耐雷水平不低于 175kA。
架空线路过电压保护器技术说明.概要
绝缘线防雷装置的应用研究技术报告南昌供电局武汉雷泰电力技术有限公司摘要本文总结国内外防止配电线路架空绝缘导线雷击断线的技术措施和装置，比较其可靠性和经济性，经试验研究、性能价格比优选和实际运行验证，提出一种适合中国国情、防止配电线路架空绝缘导线雷击断线和减少雷击跳闸概率的新技术和装置，可有效地防止架空绝缘导线雷击断线、绝缘子损坏等事故。
该装置结构简单、安装方便，技术先进、国内首创。
关键词：过电压保护架空绝缘线路key words: Over-voltage Protection Insulated overhead line1提出问题配电网由于其绝缘水平相对较低，往往容易发生雷害事故，造成绝缘子击穿和导线烧断。
运行经验表明：配电网雷害事故约占整个电力系统雷害事故的 70—80% 。
特别是近年来，城市配电网线路多采用架空绝缘电缆，雷害造成的断线事故数量相对增加，必须引起人们的高度重视。
试验研究和实际事故原因分析证实：配电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。
对于架空绝缘线路，雷电过电压闪络时，瞬间电弧电流很大但时间很短，仅在架空绝缘导线绝缘层上形成击穿孔，不会烧断导线。
但是，当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。
此时，由于架空绝缘导线绝缘层阻碍电弧在其表面滑移，高温弧根被固定在绝缘层的击穿点而在断路器动作之前烧断导线。
对于裸导线，电弧在电磁力的作用下，高温弧根沿导线表面滑移，并在工频续流烧断导线或损坏绝缘子之前引起断路器动作，切断电弧。
因此，裸导线的断线故障率明显低于架空绝缘导线。
在不切断电源的情况下有两种较为简单的灭弧方法，一是使电弧拉长，二是使电弧冷却，通常是将两种方法结合起来使用。
本研究项目根据试验研究结果，利用交流电弧电流周期性过零的特点截断电弧，提出一种用于配电网中架空绝缘线路过电压保护的实用装置。
母线架的防雷和过电压保护措施
母线架的防雷和过电压保护措施母线架是电力系统中重要的组成部分，用于传输电能，连接不同的电力设备。
然而，由于天气和其他外界因素的影响，母线架常常面临着雷击和过电压等电力故障的风险。
为了确保电力系统的安全稳定运行，必须采取相应的防雷和过电压保护措施。
第一，合理的接地系统是保护母线架的关键。
良好的接地系统可以提供低阻抗路径，将雷电和过电压迅速导入地下。
接地电阻应控制在规定范围内，以确保母线架的防雷能力。
通常，采用接地网来实现接地，接地网应具备足够的导电能力，且排列合理，确保均匀接地。
第二，安装雷电感应器和避雷针是常见的防雷措施。
雷电感应器可以通过接地，吸收和放散雷电能量，降低雷击风险。
避雷针则可以分散雷电的集中能量，减少雷击的可能性。
在母线架周围设置足够数量的雷电感应器和避雷针，可以有效地保护母线架免受雷击的影响。
第三，过电压保护器也是必不可少的保护措施之一。
母线架在电力系统中承担了重要的电能传输任务，因此需要保护器来保护其免受过电压的损害。
过电压保护器可以根据电力系统的运行情况，在过电压发生时迅速引导和放散过电压，以保护母线架和其他电力设备。
常见的过电压保护器包括避雷器、过电压限制器和过电压释放器等。
第四，合理的绝缘设计对于防止过电压损害也非常重要。
绝缘设计应考虑到电力系统中可能出现的各种过电压情况，采用适当的绝缘材料和结构，确保母线架和其他设备之间的绝缘性能达到要求。
此外，绝缘检测和维护工作也应定期进行，确保绝缘材料的完好性和可靠性。
第五，监测和维护工作对于保护母线架的防雷和过电压能力也至关重要。
监测系统可以实时监测母线架的运行状态和电气参数，及时发现故障和异常情况。
维护工作包括定期的检查和维护，例如清洁绝缘子、检查接地电阻和更换老化的保护器等，以确保母线架始终处于良好的运行状态。
总之，母线架的防雷和过电压保护措施是确保电力系统安全稳定运行的重要环节。
合理的接地系统、雷电感应器和避雷针的设置、过电压保护器的应用、合理的绝缘设计以及监测和维护工作的进行都是保护母线架的关键措施。
10KV配网雷电过电压及防雷措施
10KV配网雷电过电压及防雷措施摘要：每年3月-10月是广东雷电灾害的多发季节，根据广东省闪电定位网监测统计，地闪密度高值区域主要分布在珠江三角洲。
神湾供电分局位于中山市南部，属于多雷区，对线路供电的可靠性造成严重影响。
因此，如何有效地做好架空线路的防雷保护措施是一个重要课题。
关键词：雷电过电压；配电防雷措施1 引言配电网是直接向广大电力用户分配电能的网络，因而配网的供电可靠性越来越受到重视。
但因配网的网络结构复杂且绝缘水平较低，雷电过电压不仅对线路、设备造成危害，更可能造成人生伤亡事故的发生。
本文通过分析雷电产生的原因，结合配网运行管理中的实际情况，提出雷电过电压保护措施。
2 雷电过电压的种类雷电是带电荷的云所引起的放电现象。
当雷电作用于电网上，就产生了雷电过电压。
雷电过电压分为两种：直击雷过电压及感应雷过电压，其中感应雷过电压的发生概率远远大于直击雷过电压。
2.1直击雷过电压直击雷过电压是雷电直接击在电网上。
由于雷击时，雷电压高达几百万-几千万伏，雷电流高达几万到几十万安，强大的雷电流所经物体上的水分受热汽化膨胀，而产生强大的热效应和机械效应，从而使电网遭受到破坏。
直击雷过电压又分为雷击导线过电压和雷击杆塔过电压。
当雷击导线或者杆塔时，导线或杆塔电位升高，加在绝缘子两端的电压也被抬高，当超过其冲击耐受水平时，就发生冲击闪络，引起线路接地或短路，甚至发生断线故障。
2.2感应过电压感应过电压是指在电气设备（例如架空电力线路）的附近不远处发生闪电，虽然雷电没有直接击中线路，但在导线上会感应出大量的和雷云极性相反的束缚电荷，形成雷电过电压。
雷云在主放电阶段先导通道中的电荷迅速中和，这时输电线路导线上原有束缚电荷立即转为自由电荷，自由电荷向导线两侧流动而造成的过电压为感应过电压。
若10千伏配电线路的绝缘效果不佳，就很容易被雷电过电压击穿，甚至击断。
3 雷电过电压的故障原因分析神湾供电分局配网现有10kV架空线路，大多分布在山地和空旷地区，运行环境差，雷电影响大，故障次数多。
探讨过电压保护器在10kV架空绝缘线中的应用
探讨过电压保护器在10kV架空绝缘线中的应用摘要：10kV过电压保护器的功能主要是通过吸收雷电的放电能量和限制感应过电压来保护配电线路免受雷击伤害。
通过对10kV架空绝缘线安装过电压保护器，可以有效加强10kV架空绝缘线的防雷能力和减少雷击断线事故的发生。
关键词：10kV过电压保护器；10kV架空绝缘线1引言无论国内或国外，在配电线路上都已大量地使用10kV架空绝缘线。
配电线路的绝缘化已是一项成熟的技术。
但是，10kV架空绝缘线在使用过程中，也出现了一些影响运行安全的问题。
其中，最为普遍的问题，是被雷击后经常发生断线的事故。
10kV架空绝缘线雷击断线事故频频发生，严重危害了配电网的供电可靠性和安全性，影响人民群众的生产、生活用电。
因此，根据10kV架空绝缘线的维护运行与雷击断线发生情况，研究10kV架空绝缘线的防雷保护措施具有相当实际的意义。
本文通过对过电压保护器在10kV架空绝缘线中应用的探究，根据实际运行情况，比较和研究过电压保护器在预防雷击的实施效果，对作业经验作出总结，为预防10kV架空绝缘线雷击断线事故提供解决方案。
2 10kV架空绝缘线及10kV过电压保护器2.1 10kV架空绝缘线的特点2.1.1 绝缘性能优异。
10kV架空绝缘线由于外包有一层绝缘层，具有比10kV架空裸导线更优异的绝缘性能，可以缩短线路之间距离，降低对配电线路绝缘性要求。
2.1.2 抗腐蚀能力好。
与裸导线相比，由于10kV架空绝缘线与空气接触的面积小，受氧化腐蚀的程度也较小，具有很强的抗腐蚀能力，能够延长配电线路的使用寿命。
2.1.3 抵抗外力破坏。
10kV架空绝缘线可以减少受飞飘金属物、尘土和树枝等外在因素的影响，减少接地及相间短路事故的发生。
2.2 10kV过电压保护器的结构图1 10kV过电压保护器的构成图10kV过电压保护器由限流元件和串联不锈钢引流环组成,其结构如上图1所示。
图中:1-10kV架空绝缘线；2-绝缘子；3-横担；4-连接金具；5-不锈钢引流环；6-限流元件的上电极；7-氧化锌阀片；8-硅橡胶绝缘外套；9-限流元件的下电极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线路防雷过电压保护器
一、过电压保护器概述
过电压保护器中最常用的电压等级线路，由于10KV线路的绝缘水平普遍较低，难以承受直击雷或感应雷的作用，不仅在雷直击导线和塔顶时会闪络起跳闸，而且在雷电击中周边的树木或建筑时，因感应电压过高也会导致闪络，绝缘层被击穿，接续的工频电弧在此处燃烧，在极短的时间内导线就会被烧断。
目前我国各大、中城市10KV配电线路采用绝缘导线做为架空配电线路的愈來愈多，有效地解决了裸导线难以解决的走廊和安全问题，与地下电缆相比具有投资省，建设快的优点，但也带来了一些新的技术问题，其中之一就是绝缘导线运行中的雷击断线，雷击断线已成为电力系统面临的一个安全难题。
过电压保护器适用于配电6KV、10KV绝缘导线，采用了专利设计的穿刺型结构可穿透安装在线槽内的导线绝缘层形成电气连接；独特的引弧叉通过螺栓与绝缘子上端金具紧密相连，另一端为放电端，与安装在绝缘子下端金具上的接地电极形成一个放电间隙；并有绝缘罩包裹除引弧叉放电端外的绝缘子上端所有裸露金具部分。
过电压保护器XHQ5-12.7/36在正常状态下，防雷绝缘子的放电间隙不动作；只有超过规定雷电过电压出现时，引弧叉与接地电极的间隙才能被击穿，形成短路通道。
接续的工频电弧便在线夹的引弧叉上燃烧，释放过电压能量，以保护导线免于烧伤。
二、产品简介
绝缘线路防雷装置过电压保护器本产品悬挂在输配电线路上，在绝缘子的右端就是低电位，这时在绝缘子的左右两端高低压电极之间形成一个空气间隙，主要用来提供雷击闪络通道和电弧放电通道，其动作电压比绝缘子本体低，而且必然先与绝缘子本体闪络之前动作，使雷电引流，保护绝缘子和导线。
过电压保护器当架空绝缘输配电网受到直接雷击或者感应雷电时，绝缘子左右两端引弧棒提供的空气间隙能够在绝缘子闪络之前先动作放电，提供了雷电的闪络通道，在雷电闪络通道上建立起来的工频电弧或者单相短路电流的弧根，只能固定在引弧棒提供的高低压电极上，而不会流串到绝缘子本体或导线上，从而避免了绝缘子伞群的烧伤，甚至烧断绝缘导线的现象发生。
本产品满足国际标准规定的线路绝缘子的各项技术标准，并且将绝缘子各种性能指标加以提高，尽量堵塞放电，在堵塞不住的情况下再以疏导方式加以防雷。
绝缘子和防弧金具二合为一，能够悬挂拉紧输电配电线路上，它相对于电杆可以水平拉紧安装，也可以垂直拉紧悬挂在线路支架上，具有很大的经济性和实用性。
本产品的引弧棒能够提供多次工频电弧的烧蚀，性能可靠，可以有效地防止绝缘子因雷击损坏和绝缘导线雷击断线事故的发生。
过电压保护器XHQ5-12.7/36其中，绝缘子芯棒两端的端头金具形状可以根据输配电线路连接的需要，不断改变其形状，以方便绝缘子在线路上的连接。
三、线路防雷过电压保护器用途
线路防雷过电压保护器绝缘线路防雷装置过电压保护器适用于架空线路中，将架空绝缘导线或裸导线连接在耐张杆或转角杆的金具上，从而将架空导线拉紧和绝缘，并起到防雷作用。
