(完整版)智能地线管理系统
变电站智能接地线管理系统
变电站智能接地线管理系统发表时间：2018-11-03T12:35:19.160Z 来源：《建筑模拟》2018年第22期作者：张记飞王奎鑫杨晓坤韩铭雪[导读] 变电站大部分采用“无人值班”运维机制，以变电运维班为单位对接地线进行统一存放管理，随着新建变电站的逐年投运，每个运维班管理的接地线数量越来越多，接地线的使用及管理存在的弊端越来越凸显。
张记飞王奎鑫杨晓坤韩铭雪国网山东省电力公司临沂供电公司山东临沂 276000摘要：变电站大部分采用“无人值班”运维机制，以变电运维班为单位对接地线进行统一存放管理，随着新建变电站的逐年投运，每个运维班管理的接地线数量越来越多，接地线的使用及管理存在的弊端越来越凸显。
本项目研发了变电站智能接地线管理系统，该系统可以通过通讯接口软件与站内五防机进行管理通讯。
在接地线管理系统完成取用地线操作之后，可以在一次接线图的地线插孔进行装设接地线操作。
装设接地线后该地线纳入五防系统管理，防止“带地线合闸/带电挂接地线”等误操作。
其有效地提高了接地线管理水平和工作效率，确保了现场工作安全可控、能控、在控。
一、成果提出背景变电站大部分采用“无人值班”运维机制，以变电运维班为单位对接地线进行统一存放管理，随着新建变电站的逐年投运，每个运维班管理的接地线数量越来越多，接地线的使用及管理存在的弊端越来越凸显。
第一，操作人员只能靠现场经验拿取接地线，存在拿取的接地线与操作现场一次设备电压等级不对应的情况，这会耽误操作时间甚至影响安全生产。
第二，大多五防系统对地线的管理及接地状态的监控并不严谨，仅以接地插孔来控制，并不能对接地线的实际装设拆除进行直接管控，在倒闸操作中存在“带地线合闸/带电挂接地线”的误操作隐患，严重威胁人身、设备的安全运行。
因此，采用技术手段实现对接地线的智能管理具有重要的意义。
二、项目原理及成果功能说明（限800字，可借助图片阐述）变电站智能接地线管理系统由硬件和软件两个部分组成。
智能接地线管理系统的用户界面优化方案
智能接地线管理系统的用户界面优化方案智能接地线管理系统的用户界面优化方案智能接地线管理系统是一种用于监控和管理建筑物或设备的接地线状态的系统。
用户界面的优化方案对于提高系统的易用性和效率非常重要。
以下是一个逐步思考的用户界面优化方案：1. 界面布局优化：首先，需要考虑到用户界面的布局，使得各个功能模块能够清晰地展示在界面上。
可以采用分栏布局，将不同的模块分别放置在不同的区域，如接地线状态、警报信息、历史记录等。
同时，需要合理安排各个模块的大小和位置，以便用户可以方便地浏览和操作。
2. 功能模块可视化：为了提高用户操作的直观性，可以将各个功能模块可视化展示。
例如，可以使用图表或图形来展示接地线的状态，如绿色表示正常，红色表示故障。
这样用户一目了然，可以快速地了解到接地线的状态。
对于警报信息，可以采用弹窗或者闪烁的方式进行提醒，以便用户及时进行处理。
3. 实时监控和数据展示：智能接地线管理系统需要实时监控接地线的状态，并将数据展示给用户。
因此，在用户界面上需要提供一个实时监控的功能模块，可以显示当前接地线的状态，如电流、电压等。
同时，还可以提供历史数据的展示，如近期接地线的使用情况、故障记录等，以便用户进行数据分析和故障排查。
4. 用户权限管理：针对不同的用户，可以设置不同的权限，以保护系统的安全性和数据的私密性。
在用户界面上，可以提供一个用户管理的功能模块，管理员可以通过该模块添加、删除和修改用户，并设置不同的权限。
对于普通用户，只能查看接地线状态和历史记录，而管理员可以进行系统设置和故障处理等操作。
5. 响应式设计：考虑到用户可能在不同的设备上使用智能接地线管理系统，需要进行响应式设计，使得界面在不同的屏幕大小和分辨率下都能够自适应显示。
同时，还需要确保用户界面在不同的浏览器上都能正常运行，提高系统的兼容性。
通过以上步骤的优化，智能接地线管理系统的用户界面将更加直观、易用和高效。
用户可以方便地监控接地线的状态，及时处理警报信息，提高系统的安全性和可靠性。
智能接地线管理系统介绍
管理系统，从库房管理入手，自动完成接地线的挂接任务布置及出入库房管理，同时管理中心能够全过程远程查看和监控接地线数量、状态、位置等信息，并实现接地线挂接、拆除等关键工作节点状态的手机短信自动告知。
该系统实现了接地线使用全过程的数字化闭环管理。
主要特点1、系统功能完整——涵盖接地线任务下达、库房管理、挂接拆除全过程状态监控，并实现了各个关键工作节点状态信息的手机短信自动告知功能；2、智能化程度高——实现接地线挂接杆塔位置GPS定位识别，并将状态信息一起回传到系统;提供自动提示，彻底避免接地线误挂误拆、漏挂漏拆；3、系统适用性强——能满足输、变、配电各项工作对接地线闭环管理的要求；4、远程监控——相关领导和管理人员在内网中能远程实时查看接地线数量、状态、位置等信息；5、系统可靠性高，闭环管理——挂接和拆除状态信息必须由监护人就地确定后才自动发送，服务器接收后还会自动确认并再向手持机发送回复信息，形成互动确认；6、无源设计——接地线智能芯片采用无源设计，工业陶瓷封装，使用期限超长；7、短信提示——短信息接收人员名单可以根据需要自己设定，无数量限制。
智能巡检管理系统设备智能巡检管理系统，是展现设备巡视管理工作信息化、智能化的高新技术产品，它采用新移动计算技术和信息识别技术，结合数据库技术，彻底解决了传统巡视方式当中存在的人员不到位、作业报表杜撰、任意修改等弊端和问题，全面确保了设备巡视的工作质量。
主要特点1、巡视过程的可控、在控——通过RFID定位，确保巡视到位率。
巡视员必须到达任务设备位置才能开展巡视和记录工作，从根本上杜绝了巡视人员不到位、作业报表杜撰、任意修改等生产中的漏洞；2、巡视工作标准化——缺陷管理更规范，记录电子化。
缺陷在手持机上选择录入，操作简单方便，准确性和标准化程度远高于手工录入，保证了设备的巡视效果；3、信息共享——智能巡检系统可与生产管理信息系统进行有机的结合，用户可使用WEB浏览器访问巡视信息数据库，并可对数据库进行查询、统计，使企业生产管理信息系统的功能大大加强，提高了生产管理水平；4、数据库全开放——用户可根据自己应用需要，自由定义修改缺陷数据库内容，满足管理要求。
智能接地线管理系统的实施与应用效果评
智能接地线管理系统的实施与应用效果评智能接地线管理系统的实施与应用效果评智能接地线管理系统是一种应用于电力系统中的智能化管理工具，它通过使用先进的技术和算法，可以对接地线的情况进行实时监测和管理，从而提高电力系统的安全性和可靠性。
下面将分步骤地介绍智能接地线管理系统的实施和应用效果评价。
第一步，实施智能接地线管理系统需要进行系统的规划和设计。
在此阶段，需要确定系统的功能需求和技术要求，选择适合的硬件设备和软件平台，并进行系统架构的设计。
同时，还需要考虑系统的可扩展性和兼容性，以确保系统在未来能够适应新的需求和技术发展。
第二步，部署智能接地线管理系统的硬件设备和软件平台。
硬件设备包括传感器、数据采集设备和通信设备等，用于实时监测接地线的状态和参数。
软件平台则提供数据处理和分析的功能，能够将接地线的监测数据进行处理、存储和展示。
第三步，对接地线进行实时监测和管理。
一旦系统部署完成，就可以开始对接地线进行实时监测，并将监测数据传输到智能接地线管理系统中。
系统可以对接地线的电阻、温度、湿度等参数进行监测，并通过数据分析算法对接地线的状态进行评估。
当接地线存在异常时，系统可以及时发出预警，并提供相应的处理建议。
第四步，评估智能接地线管理系统的应用效果。
为了评估系统的应用效果，可以从以下几个方面进行评价：首先是安全性方面，智能接地线管理系统能够及时发现接地线的异常情况，避免由于接地线故障引发的安全事故。
其次是可靠性方面，系统能够对接地线进行实时监测和管理，提高了电力系统的可靠性和稳定性。
此外，系统还可以提供相关数据和报表，方便管理人员进行决策和分析。
综上所述，智能接地线管理系统的实施和应用效果是显著的。
通过实时监测和管理接地线，可以提高电力系统的安全性和可靠性，减少故障和事故的发生。
随着技术的不断进步，智能接地线管理系统将会在电力系统中发挥更加重要的作用。
智能接地线管理系统在电力企业中的应用

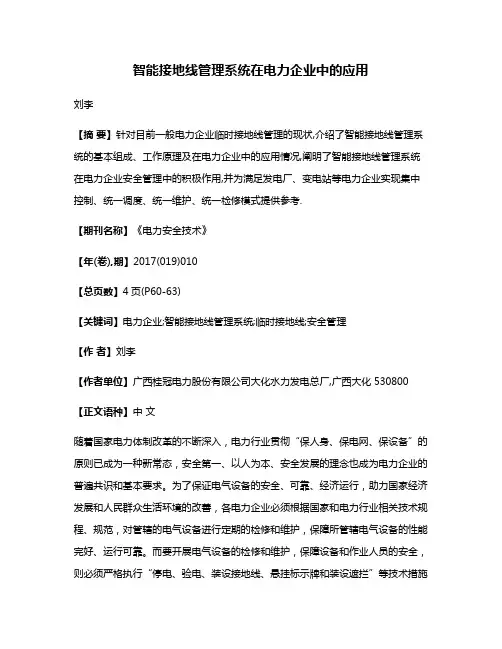

智能接地线管理系统在电力企业中的应用刘李【摘要】针对目前一般电力企业临时接地线管理的现状,介绍了智能接地线管理系统的基本组成、工作原理及在电力企业中的应用情况,阐明了智能接地线管理系统在电力企业安全管理中的积极作用,并为满足发电厂、变电站等电力企业实现集中控制、统一调度、统一维护、统一检修模式提供参考.【期刊名称】《电力安全技术》【年(卷),期】2017(019)010【总页数】4页(P60-63)【关键词】电力企业;智能接地线管理系统;临时接地线;安全管理【作者】刘李【作者单位】广西桂冠电力股份有限公司大化水力发电总厂,广西大化 530800【正文语种】中文随着国家电力体制改革的不断深入，电力行业贯彻“保人身、保电网、保设备”的原则已成为一种新常态，安全第一、以人为本、安全发展的理念也成为电力企业的普遍共识和基本要求。
为了保证电气设备的安全、可靠、经济运行，助力国家经济发展和人民群众生活环境的改善，各电力企业必须根据国家和电力行业相关技术规程、规范，对管辖的电气设备进行定期的检修和维护，保障所管辖电气设备的性能完好、运行可靠。
而要开展电气设备的检修和维护，保障设备和作业人员的安全，则必须严格执行“停电、验电、装设接地线、悬挂标示牌和装设遮拦”等技术措施和“工作票制度、工作监护制度、工作间断转移和终结制度”等组织措施。
这些是保障电力企业作业人员安全开展检修维护作业的重要措施，其中接地线的管理是保障安全生产的重要环节之一，在设备停送电和作业过程中的作用尤为重要。
随着电力系统自动化技术的飞速发展，微机防误操作系统已在大部分电力企业中广泛应用，它在很大程度上减少了误操作事故的发生，有效地保障了现场运行人员的人身安全，提高了电力企业的安全管理水平。
但是，目前一般电厂或变电站对临时接地线存放、使用和日常管理还处在比较原始的状态，主要表现在以下3个方面。
(1) 接地线存放在不同工器具间的接地线柜内，对接地线的数量、电压等级及定置等的管理只靠人工清点，没有有效技术手段对现场接地线的数量和使用去向进行管控。
基于智能终端的接地线管理系统
基于智能终端的接地线管理系统摘要：近年来，随着大数据和移动互联网技术的不断发展，我国智能终端产业持续创新突破，取得丰硕成果，已成为全球最大的智能终端生产和消费国，并串联起庞大的产业链和供应链，呈现出巨大的市场空间和良好的发展态势。
然而，我国智能终端产业仍有少数技术环节受制于人，在半导体芯片、传感器等核心部件上仍需要突破。
关键词：智能终端；接地线；管理系统引言智能终端是指拥有接入互联网能力，通常搭载微型计算机及嵌入式软件系统，具备信息输入输出、信息储存、信息处理等功能，并可根据用户需求定制化各种功能的设备。
生活中常见的智能终端包括移动智能设备、车载智能终端、可穿戴设备、智能家居等。
其产品结构通常包括硬件结构及软件结构。
1系统硬件平台设计1.1信号采集处理模块设计应变式力传感器输出的差分信号受工作现场干扰信号影响较多，因此信号采集模块首先需要进行信号调理，增加滤波电路、放大电路。
图3为信号调理模块电路图，测力传感器输出的两路差分信号经接头接入，分别经过两个一阶RC低通滤波器过滤后，再输入到由两个差分放大电路组成的差分放大电路。
差分放大电路的电压增益为Av=（R17+R21+R22）/R17=100.8，这里需要注意R17、R21和R22采用的是0.1%的高精度、低温漂电阻，放大后的差分信号同样经过两个一阶RC低通滤波器过滤后，再输入到ADC的差分信号输入端。
其中，差分放大电路由两个零漂移的低噪声运算放大器LTC2057组成，该款运算放大器在DC至10Hz范围内的噪声电压峰峰值仅为200nV，最大预设电压为4μV，预设电压温漂仅为0.015μV/℃，在整个温度工作范围（-40℃~125℃）内具有良好的稳定性和可靠性。
1.2模数转换模块（ADC）设计传感器信号经调理后再进行转换处理，模数转换模块核心选择LTC2440模拟数字转换器，满足电桥式传感器输出差分信号的要求，线性度高，低转换速率（50Hz内）下内部噪声小，功耗电流小，整个温度工作范围（-40℃~85℃）内性能稳定，支持四线制或者三线制SPI通信，是理想的ADC方案；缺点是管脚上没有区分模拟电压与数字电压，必须在5V电压下工作，与3.3V单片机接口的通信必须通过一个5V转换3.3V电平转换器进行。
(完整版)智能地线管理系统
智能地线管理系统产品简介：在电力系统变电站常用地线和地刀进行接地操作，用来消除被检修设备上的感应电和防止突然来电造成人身触电事故。
但是，又极易发生带地线（或地刀）合闸和带电挂地线（或合地刀）事故，不仅会极大的危害电力系统及其设备、人身安全，还会给电力系统和社会造成巨大的经济损失。
现有地线管理技术：①.防误操作闭锁装置，主要是对地线操作过程的管理，能实时检测地线到位、变位情况，或者把接电线的各种状态信息编辑成短信息直接传送到调度中心的主控计算机，不能直接监测地线的真实位置状态；②.智能地线工具柜，主要是对工具柜内地线的存放位置进行监测，着眼点放在接地线的保存管理方面，不能对最重要的地线使用状态进行监测管理；③.变电站地线的 GPS卫星定位技术，由于定位误差≥，不能准确分辨出地线的实际装设位置，且产品成本和运行费用较高。
本公司针对以上问题自主研发了地线管理系统，系统能够对变电站地线使用状态实时监测，尤其是能够实现对集控中心及其变电站的地线接地状态、保存状态实时监测。
接地线管理系统的结构与工作原理：淄博腾誉电气生产的智能地线管理系统：接地线管理系统是基于RFID技术、无线数传技术、光伏技术、计算机广域网络技术与信息处理等技术，结合集控中心及其变电站现场实际工作情况的全自动地线实时监测与管理装置，包括计算机广域网络、数据处理服务器、监控工作站、无线数字通讯基站、光伏电源无线数字通讯中继站、数字地线、数字地线桩、数字地线座等硬件设备和相应的软件系统。
系统通过在集控中心及其变电站范围内的现有光纤通讯网络组建计算机广域，使用无线数字通讯基站、光伏电源无线数字通讯中继站在各变电站组建无线数传网络，使用RFID标签实现各个地线桩（地线装设位置）、地线座（地线柜中）的唯一数字信息化标示，在地线上加装含RFID 标签读写器、无线数传模块、自动控制模块的地线控制器，实现每组地线的唯一数字信息化标示和装接、存放位置的信息实时采集。
携带型智能接地线及其管理系统的研究
［ 摘 要］ 介 绍 了一 种 携 带型 智 能接 地 线及 其 管理 系统 ， 用 差 分 ＧＰ 运 Ｓ定 位 、 线 网络 ＧＰ ／ 无 ＲＳ
Ｃ ＭＡ、 理信 息 系统 Ｇ Ｓ 计算机 网络 、 Ｄ 地 Ｉ、 遥控 机械 、 电感 应 等 多项 技 术 ， 光 实现 了对输 电线路 临 时接 地
Ｖｏ ． ５ № ６ １３
Ｄｅ ． ｃ ２Ｏ１ １
湖 北 电 力
箜 １年１月 ２１箜 ０ ２ 鲞 塑
携 带 型 智 能接 地 线及 其 管理 系统 的研 究
彭宏桥 ， 卢 刚 ， 天锡 ， 陈 黄
（ 北超 高压输 变电公 司 ，湖北 武 汉 湖
海
４０ ５ ） ３ ０ ０
ｔｃ ｎ ｌｇ ｅ ｆｄｆｅ ｅ ｃ ｅ ｈ ｏｏ ｉｓｏ ｉｆｒ ｎ ｅＧＰＳ ｌ ｃ ｔｎ ｏ ａ ｉｇ，ＧＰＲＳ ＣＤＭＡ ，ｇ ｏｏ ｉａ ｎ ｏ ｍａ ｉｎ ｓ ｓｅ ＧＩ ／ ｅ ｌｇｃ ｌｉ ｆ ｒ ｔ ｙ ｔｍ Ｓ，ｉ ｔｒ ｅ ｏ ｎ ｅｎ ｔ
ｃ ｍ ｐｕ ｅ ｏ ｔ ｒ，ｒ ｍｏｔ ｏｎ ｒ ｃ ｉ ｎｄ ｏ ｉ— ｌ ｃ ｒｃ ｉ ｕｃ ｉ ｎ，ｅ ｃ ｅ ｅ ｃ ｔ ｏｌｍａ ｈ ｎｅ ａ ｐｔｃ ｅ ｅ ｔ ｉ ｎｄ ｔｏ ｔ ．，ｔ ｅ ｌｔｍｅ ｃ ｄ ｔｏ ｏ ｔ — ｈｅ ｒ ａ ｉ 终 端 把 数 据 传 输 到 网络 代 理 Ｐ
服务 器端 口， 过端 口映射 转发 到监控 中心主站 。 通 完
成 系统 的一次 通讯过 程 。 （ ） 于 红 外 感 应 的 导 线 监 测 技 术 。夹 头 部 分 ５基
个 ａ８滤 波 器 将 此差 值 滤 波 并求 出其 偏 差 ， 后 一 然
（ ＢＥＰＣ Ｈ ＥＨ Ｖ ａ ｓ ｓ ｉ ｎ ａ ｄ Ｓ ｂ ｔ ｔｏ ｏ ａ ｙ。Ｗｕ ａ ３ ０ ０，Ｃ ｉ ａ） Ｔｒ ｎ ｍｉ ｓｏ ｎ ｕ ｓａ ｉ ｎ Ｃ ｍｐ ｎ ｈｎ４０５ ｈｎ
一种新型变电站接地线全过程智能管控系统简述
一种新型变电站接地线全过程智能管控系统简述摘要：变电站是电力系统中的重要部分，变电站内电力设备检修是保证变电站安全可靠运行的必要手段。
在设备停电检修过程中，工作接地线是保障人身、设备、电网安全的重要技术措施，带电挂接地线、漏拆接地线等恶性误操作会给变电站检修工作带来极大的安全风险。
因此，本文介绍了一种新型变电站接地线全过程智能管控系统，综合运用物联网技术，使运维人员对变电站内所有接地线的使用状态、位置一目了然，大大降低了安全风险，同时提高了工作效率。
关键词：接地线全过程智能管控物联网技术1 前言变电站是电力系统中的重要部分，为了保证变电站的正常运行，对变电站设备的检修必不可少。
工作接地线是设备停电检修过程中，保障人身、设备安全的重要技术措施，但是带电挂接地线、漏拆接地线等恶性误操作给变电站检修工作带来极大的安全风险[1]。
目前，变电站内接地线管理主要依靠纸质记录和人工检查的方式，接地线的存放地点分散，对于接地线的状态亦不能及时更新。
遇有大型检修作业现场时，一座变电站内会有十几组甚至几十组接地线同时使用，对接地线安装数量、安装地点的管控单纯依赖于现场作业人员自身的安全意识和工作经验，极易造成漏拆接地线的情况，从而可能导致带地线送电恶性误操作事故的发生。
2 系统概述为了解决变电站接地线管控中存在的种种顽疾，提升检修作业现场安全管控水平和管理效率，本文介绍了一种新型变电站接地线全过程智能管控系统，该系统通过建立接地线数据库，记录接地线存放位置、应用状态和检修试验情况等信息作为数据来源，运用物联网技术、大数据手段，将所有接地线状态、位置信息进行实时数据共享和信息互通，即登录系统便可获取所有接地线状态，并实时将所有信息上传至调控中心，作为远方遥控操作的判别依据，实现信息纵向贯通，从而达到实时管控检修现场核心危险点的目的。
变电站接地线全过程智能管控系统实行接地线领取—安装—拆除—归还的闭环管理流程。
首先运维人员点击手机应用扫描地线的电子标签[2]领取接地线，核对地线信息正确无误后完成领取；然后，根据调度指令以及审核好的操作票完成安装接地线的操作，并在系统中选择领取的地线进行安装操作；当检修工作完成，进行送电操作拆除地线时，扫描待拆除地线上的电子标签，确认地线信息完成拆除操作；最后，当天工作完毕，将接地线收回地线柜，进行地线归还，完成接地线领取—安装—拆除—归还的流程。
智能临时接地线管理系统
智能临时接地线管理系统
张军达;杨强;应子震;邱何;翁振洲;程斌;蔡珂
【期刊名称】《农村电气化》
【年(卷),期】2015(0)5
【摘要】近年来,随着智能配电网的持续推进,变电站、开闭所和环网柜数量日益增加,带电装设接地线和带接地线合闸的误操作事故也越来越多。
变电站＂五防＂系统通过一系列逻辑判断和电气连锁及机械锁具闭锁,可有效防止带接地刀闸恶性误操作,但对带接地线送电的误操作不能做到有效的规避。
临时接地线及接地点的有效管理和在线监测~已成为电力安全生产研究的重要课题。
目前国内外有一些科研机构和厂家投入大量人力物力研究设计,已开发出一些相关产品并应用于电力网,取得了一定的成效。
【总页数】2页(P34-35)
【关键词】临时接地;智能配电;环网柜;恶性误操作;误操作事故;接地刀闸;逻辑判断;作业现场;管控系统;电力安全生产
【作者】张军达;杨强;应子震;邱何;翁振洲;程斌;蔡珂
【作者单位】国网浙江台州市黄岩区供电公司
【正文语种】中文
【中图分类】TM862
【相关文献】
1.基于IEC61850的临时接地线综合管理系统研发 [J], 邢晓敏;陈成;佟邢宇;张鹏宇
2.智能临时接地线管理系统的实现 [J], 王波勇;唐晓波
3.智能临时接地线管理系统在变电站的应用研究 [J], 陈志根
4.基于混合RFID技术的变电站临时接地线全过程管理系统设计 [J], 陈樑;盛志波;付军;郑原;朱彦升;
5.智能临时接地线管理系统在电站中的应用 [J], 高冠群;张鑫;朱海峰;李甲骏;陈波因版权原因，仅展示原文概要，查看原文内容请购买。
智能接地线管理系统
本公司针对以上问题自主 研发了 YGGA-2000 智能地线管
司 理系统，通过该系统监控人员在 限公 远 程 就 可 以 得 知 地 线 的 使 用 状 有 况，发现异常情况及时调度，从而保障了人身与电力设备安全。 气 二、系统介绍
高电 YGGA-2000 智能地线管理系统是基于 RFID 技术、无线数传技术、计算机 屹 网络技术与信息处理等技术，结合变电站现场实际工作情况的全自动地线实时监 定市 测与管理系统，包括计算机广域网络、数据处理服务器、监控工作站、无线数字 保 通讯、数字地线、数字地线桩、数字地线座等硬件设备和相应的软件系统。
YGGA-2000 智能地线管理系统
一、产品概述
在电力系统变电站常用地线和地刀进行接地操作，用来消除被检修设备上 的感应电和防止突然来电造成人身触电事故。但是，又极易发生带地线（或地刀） 合闸和带电挂地线（或合地刀） 事故，不仅会极大的危害电力系 统及其设备、人身安全，还会给 电力系统和社会造成巨大的经济 损失。
四、系统配置
1、智能接地线读卡器 在每个接地桩处安装一个读卡器，当地线安装完毕后或地线被拆除，读卡
司 器会有指示灯闪烁表明地线操作成功，读卡器会自动识别地线安装的位置以及 公 地线的组号，把相关信息实时地发送至接收器，反之，当有地线拆除的时候读 限 卡器也会把该相关信息发送至接收器。挂接总反映时间低于 5 秒，定位反映时 气有 间 5 秒。 电 2、地线标签
高 安装在地线棒上，用玻璃钢材质制作而成，可有效防止工作人员在地线安 市屹 装过程中的摔碰对装置产生破坏，它的作用是标识地线的编号，当接触到读卡 保定 器时，读卡器自动识别出此处安装的是哪组地线。
3、接收器 一个站只需安装一台接收器即可，其作用是当地线安装或者拆除完毕后，
基于智能终端的接地线管理系统
基于智能终端的接地线管理系统摘要：变电站是电力系统的重要组成部分，变电站电力设备的维护是确保变电站安全可靠运行的必要手段。
在设备停运维护过程中操作的地线是确保人员，设备和电网安全的重要技术措施。
诸如接地线悬垂和接地线缺失之类的恶意故障会给变电站维护带来极大的安全风险。
因此，本文全面介绍了物联网技术，为变电站地线全过程引入了一种新型的智能控制系统，使运维人员可以一目了然地查看变电站中所有地线的使用状况和位置。
它大大降低了安全风险并改善了工作。
效力。
关键字：地线，全过程智能控制，物联网技术1.简介变电站是电力系统的重要组成部分，对变电站设备的维护对于确保变电站的正常运行至关重要。
接地线的操作是确保设备停电维护过程中人员和设备安全的重要技术措施，但是诸如接地线悬垂和接地线缺失之类的恶意故障给变电站维护带来了极大的安全隐患[1]。
目前，变电站的地线管理主要依靠纸质记录和人工检查，地线的存放位置分散，无法及时更新地线状态。
如果您有大型维修车间，则变电站中会同时使用数十套或数十套接地线。
安装的接地线数量和安装位置的控制完全取决于操作员的安全意识和工作经验。
接地线容易滑出，并可能导致通过接地线进行功率传输的恶意故障。
2.系统概述为了提高智能地线管理和输电线路控制能力，构建智能化输电地线管理控制系统，提出了虚拟同步控制方法。
基于矢量的智能地线管理和智能地线管理控制系统。
在传输线的控制下建立等效电路模型。
利用T型等效电路分析方法，分析了输电线路智能地面控制系统的稳定性，得到了输电线路智能地面控制的最优参数结构模型。
基于虚拟同步控制方法，优化了输电线路智能接地线次级侧的逆变器控制结构，并采用最大功率跟踪法加载控制命令。
智能接地线控制系统，实现对输电线路电压的方向控制，优化输电方式。
实施智能地面电缆管理和控制系统。
根据仿真结果，该方法可用于智能地线管理和传输线控制，以增强智能，增强稳定的可控性并增强环路的比例积分可控性。
网络化的变电站智能地线管理系统
徐振 亚 ，沈志龙 ，董 超 ，陈念祖
５ １ ９ ０ ０ ０ ） （ １ ． 江苏省 电力公 司 苏州供 电公 司 ，江苏 苏 州 ２ １ ５ ０ ０ ４ ；２ ． 珠 海优特 电力科技 股份 有限公 司 ，广 东 珠 海
［ 摘要］ 针对接地线的集 中管理及其挂接 、拆除过程存在 的 问题 ，提 出一种基 于网络化 的智 能地 线管理 系统 。该 系统 实现 了基 于一卡通的接 地线授 权使 用功能 ，较 好地解 决 了变电站 内接 地线和公 用接地 线 的集 中管理及 其挂
化地 线 管理 系 统就 显得 尤 为必 要 了。
计 、查询 及 人员 权 限管 理 功能 ；智 能地 线 管 理 系 统 工作 站
实现地线 的状态查询、统计 ，试验周期管理 ，历史记录查
询 ，跟踪 现 场接 地 线操 作全 过 程等 功 能 。
图 ２ 管理中心层结构 图
２ ． ２ 运维 所层 运维所层结构如图 ３ 所示 。运维所层 配置智 能地线管 理系统工作站 、地线管理器 、无线地线等 ，除了实现对辖
接 、拆 除 过 程 的 实时跟 踪 问题 。
关键词 网络化 智 能地线管理 系统 公 用地 线管理 实时监测
０ 引言
临时接地线是电气线路或设备停 电检修工作必需的一 种安全用具 ，是保证操作人员人身安全 的生命线 。装拆接 地线的操作危险性较大 ，一旦发生事故将导致严重后果 ， 因此 ，确保装拆接地线 的正确性是变电站安全 防务系统 中 的一项重要工作 。目前 ，大多数变电站应用 的防误 闭锁系 统对接地线 的操作 防误 功能并不 完善 ，临时接地线 的使 用、管理都存在混乱的情况。随着 国网公司 “ 三集 五大 ” 建设的全面推进 ， “ 大运行 ” 、 “ 大检修 ”体系的构建 ， 各地相继成立检修公司对辖区内的变 电站进行统一 管理 。 而依据各检修公司的工作模式，建立一套基 于网络 的智能
ELMS智能地线管理系统研究和应用
０
言
目前 ， 随着 变 电站 微 机 防误 系 统 的普 及 ， 仅 不
专用光纤网络作为 内部通讯网络 ，连接所有的变电 站。 因此 ， 纤 以太 网可作为接 地线 智能 管理系 统 的 光 主 要通讯 介质 之一 。
然而， 目前 广泛 使用 的光纤 通讯 、 电力 载波等通 信方式 ， 都受到投资 、 维护 、 地理环境、 组网可靠性等 因素 的制 约 ，难 以适 用 于位置偏 远 的变 电站 数据 通 讯要 求 。 Ｓ 球移 动通信 网络 由于其 运行 资费低 、 Ｇ Ｍ全
电气误 操 作事 故 大大 减少 了 ，到了很大 的提高。然
而在 变 电站 微 机 防误 系统 中 ， 今 为止 ， 于 Ｉ 迄 对 临时
接 地线 的使用 和 管理一 直 未有 很好 的解决 方案 。 国
家电网公司最新统计数据显示 ，０ ８ 的电气误操 ２０ 年 作事故 中， 由于临时接地线不规范使用造成的占事
一
Ｓｍａｒ ｉ ｔＧｒｄ
第２ ６卷 第 １ 期 １
２１ ００年 １ 月 １
电网与清 洁能源
Ｐ ｗｅ ｙ ｔｍ ｎ ｌａ ｅ ｇ ｏ ｒＳ ｓｅ ａ ｄ Ｃ ｅ ｎ Ｅｎ ｒ ｙ
Ｖｏ ｜６ Ｎｏ． Ｉ２ １ｌ
Ｎｏ ． ０ ０ ｖ ２ １
文章编号 ：６ ４ ３ １ （０ ０ １－ ０ ３ ０ １７ — ８４ ２ １ ） １０ ３ — ４
Ｍ ａｎ ｇ ｍ ｅ ｓ ｅ ａ ｅ ｎｔＳｙ ｔ ｍ
ＬＵ Ｒ ｎ ｑ ， ＡＮ Ｘ ｎ —ｕ Ｇ ｕ ｎ Ｓ Ｎ Ｑｎ Ｉ ｅ— ｉ ＹＵ ｉｇ ｆ ， Ｅ Ｈ ａ ，Ｕ ｉｇ
（ Ａ Ｉ ｅｈｏｏ ｅｅｏｍ ｎ ｏ， ｔ．Ｎ ｍｉ １０ １ Ｊ ｎｓ ｒ ｉｃ， ｈ ａ Ｎ Ｒ ｃ ｎｌ Ｄ ｖｌｐ ｅ ｔ ．Ｌｄ， ａ ｎ ２ ０ ６ ， ｉ ｇｕＰｏ ｎｅ Ｃ ｉ ） Ｔ ｙ ｇ Ｃ ｇ ａ ｖ ｎ
基于WAPI通讯的无线智能接地线的研究与应用
基于WAPI通讯的无线智能接地线的研究与应用摘要本文基于电网公司在WAPI技术研发和应用方面取得成果现状，研究变电站无线智能接地线管理手段。
采用无线通讯技术，实现接地线取用、装设、拆除、归还的全过程闭环管理，解决地线误取、错挂、漏拆问题。
运维人员及调控人员可准确掌握现场地线使用情况，避免因地线信息错误、信息遗漏产生的安全隐患，为安全运行提供可靠保障。
关键词：WAPI；智能地线；实时监测1前言随着变电站安全形势的不断发展，传统“五防”中对于防止“误分合断路器”、“带负荷拉合隔离开关”、“带电合接地刀闸”、“带接地刀闸合隔离开关”、“误入带电间隔”部分均取到了一定的效果。
但在接地线挂拆管理中仍存在技术手段不够完善的现象，与接地线相关的误操作事故时有发生。
基于WAPI网络实现数据传输，WAPI是我国自主提出的无线局域网安全标准，且全产业链自主可控，尤为适合对网络安全及可靠性要求较高的应用场景。
WAPI除了具有WIFI本身具备的大带宽、广连接、移动性等特点，还通过双向鉴别、证书认证和国密算法技术实现电力业务稳定可靠、安全可信的接入。
基于WAPI网络的无线地线解决方案，充分依托打通变电站通信“最后一公里”的WAPI网络，实现接地线智能化管理，是推进公司数字化转型的有益尝试。
2设计方案2.1设计目标及路线(1)实现接地线操作全流程防误管理，包括地线取用、挂接、拆除和归还等过程；(2)支持与防误系统逻辑校验配合使用，确保接地端地线挂接、拆除的可靠；(3)系统基于WAPI无线网络，实时获取厂站地线挂、拆状态信息并显示；(4)支持将实时采集到的地线挂、拆状态发送至第三方系统。
2.2整体设计架构图1系统架构图地线管理系统：与防误软件应用融合，主要实现地线库位管理及地线操作流程与防误系统打通。
对变电站的所有临时接地线状态情况进行显示。
地线状态显示主机：部署在III区，安装地线状态显示系统，用于对地线的实时状态进行集中显示。
智能接地线管理系统的用户体验改进方案
智能接地线管理系统的用户体验改进方案
智能接地线管理系统的用户体验改进方案
智能接地线管理系统是一种用于监测、管理和维护接地线系统的创新工具。
然而，为了提高用户体验，我们可以考虑以下改进方案：
第一步：用户调研
在改进系统之前，我们需要了解用户的需求和痛点。
可以通过用户调研、问卷调查等方式收集反馈。
这些反馈将有助于我们深入了解用户体验问题的根源。
第二步：界面优化
根据用户调研结果，我们可以进行界面的优化。
界面应该简洁、直观，并且易于操作。
可以考虑使用图标、标签等方式来帮助用户更好地理解系统的功能和操作步骤。
第三步：功能增强
根据用户需求，我们可以增加一些功能来提升系统的实用性和便捷性。
比如，添加一个实时监测功能，让用户可以随时查看接地线系统的状态。
另外，可以
考虑增加一个预警功能，提醒用户及时处理接地线问题。
第四步：用户培训
改进系统之后，我们需要提供相关的用户培训，确保用户能够充分了解系统的功能和操作流程。
可以提供在线视频教程、用户手册等形式的培训资料，帮助用户更好地使用系统。
第五步：持续改进和反馈收集
系统的改进是一个持续的过程。
我们应该定期收集用户的反馈，了解他们的体验和需求，然后根据反馈进行相应的改进。
可以设置一个反馈渠道，鼓励用户提出问题和建议，以便我们能够不断优化系统。
总结起来，通过用户调研、界面优化、功能增强、用户培训和持续改进，我们可以提高智能接地线管理系统的用户体验。
这些改进方案将使用户更容易使用系统，提高工作效率，从而为接地线系统的监测和维护工作提供更好的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能地线管理系统
产品简介：
在电力系统变电站常用地线和地刀进行接地操作，用来消除被检修设备上的感应电和防止突然来电造成人身触电事故。
但是，又
极易发生带地线（或地刀）合闸和带
电挂地线（或合地刀）事故，不仅会
极大的危害电力系统及其设备、人身
安全，还会给电力系统和社会造成巨
大的经济损失。
现有地线管理技术：①.防误操作闭锁
装置，主要是对地线操作过程的管理，
能实时检测地线到位、变位情况，或
者把接电线的各种状态信息编辑成短信息直接传送到调度中心的主控计算机，不能直接监测地线的真实位置状态；②.智能地线工具柜，主要是对工具柜内地线的存放位置进行监测，着眼点放在接地线的保存管理方面，不能对最重要的地线使用状态进行监测管理；③.变电站地线的GPS卫星定位技术，由于定位误差≥0.5m，不能准确分辨出地线的实际装设位置，且产品成本和运行费用较高。
本公司针对以上问题自主研发了地线管理系统，系统能够对变电站地线使用状态实时监测，尤其是能够实现对集控中心及其变电站的地线接地状态、保存状态实时监测。
接地线管理系统的结构与工作原理：
淄博腾誉电气生产的智能地线管理系统：接地线管理系统是基于RFID技术、无线数传技术、光伏技术、计算机广域网络技术与信息处理等技术，结合集控中心及其变电站现场实际工作情况的全自动地线实时监测与管理装置，包括计算机广域网络、数据处理服务器、监控工作站、无线数字通讯基站、光伏电源无线数字通讯中继站、数字地线、数字地线桩、数字地线座等硬件设备和相应的软件系统。
系统通过在集控中心及其变电站范围内的现有光纤通讯网络组建计算机广域，使用无线数字通讯基站、光伏电源无线数字通讯中继站在各变电站组建无线数传网络，使用RFID标签实现各个地线桩（地线装设位置）、地线座（地线柜中）的唯一数字信息化标示，在地线上加装含RFID标签读写器、无线数传模块、自动控制模块的地
线控制器，实现每组地线的唯一数字信息化标示和装接、存放位置的信息实时采集。
其整体结构示意图如图1所示：
数字接地线及监测装置的结构图
接地线管理系统装置的介绍：
本接地线管理系统主要包括地线控制器、数字地桩和地线座、通讯基站和通讯中继站、监测工作站等四部分。
1.地线控制器
数字地线所有的附加功能均由地线控制器实现，它承载了地线、地线桩、地线座的数字化及其信息采集、识别与传输功能，主要由RFID标签及其读写模块、无线数传模块、工作指示灯、接近开关元件与电源管理模块、自动控制模块、以及与地线接地极一体的机壳构成，用来替代原来地线的接地极元件，形成数字地线。
地线控制器平时处于断电关机状态，当数字地线接地极装入地线桩、地线座或拆下时，地线控制器自动上电开机，工作指示灯闪亮，自动可识别地线桩或地线座上的RFID编码，确定地线的位置与状态变化，通过无线数传网络与监控工作站交换信息，通讯完毕后工作指示灯亮平光，稍后自动断电关机，实现数字地线的全自动工作。
地线控制器具有电池电量检测（在监控工作站上显示与报警）、防水、防潮、抗干扰、抗跌落、动作可靠等特点。
2. 数字地线桩与地线座
数字地线桩与地线座对地线安装地点和地线工具柜每格位置的信息数字化，由塑料封装的RFID标签和永磁磁铁组合元件构成。
RFID标签和永磁磁铁组合元件，分别安装在普通地线桩上和地线工具柜格内，由RFID标签实现每个地线安装地点和地线工具柜每格的位置信息唯一性，并能实现地线控制器的自动上电开机。
可识别接地桩的RFID标签的安装可以通过对变电站现有的接地桩进行简单改造实现，不改变原地线桩工作性能。
3. 通讯基站与通讯中继站
通讯基站的功能是在变电站内构建无线数字通讯网络，覆盖数字地线的使用范围，即地线桩安装地点和地线工具柜的位置，安装在变电站主控室外较开阔位置，使用RS-232通讯与主机连接，实现整个变电站内地线装接状态的采集与传输。
通讯基站采用433MHz公用频段，而且此频段的无线通讯未发现对变电站设备有不良影响，壳体采用铸铝防水壳体，具备防水、防潮、抗电磁干扰功能。
通讯中继站的功能是将无线通讯范围覆盖到变电站内的死角部分，能够自动识别、无延时转发通讯基站与地线控制器之间的实时信息传递，有效的保障了无线数字通讯网络的安全可靠运行。
电路中设计了充电管理单元，保证了电池长期稳定工作。
4. 监测工作站
监测工作站由工控机与软件部分组成。
工控机向下使用RS-232串口连接通讯基站，向上通过TCP/IP连接系统服务器，横向通过RS-232或TCP/IP接口与变电站自动化监控装置通讯、调度自动化系统、微机“五防”装置通讯；软件部分，负责硬件部分的控制，自动采集记录、分析处理变电站现场地线、地刀使用状态信息，实现地线、地刀使用状态信息全自动监测管理功能。
并且可以给变电站自动化监控装置通讯、调度自动化系统、微机“五防”等装置，提供地线、地刀使用状态信息，其用户终端界面如图3所示。
功能特点：
变电站数字地线监控工作站，通过与变电站自动化监控装置或调度自动化系统后台机，能够将地线状态传送到调度、集控中心、操作队，显示在综合自动化监控装置或调度自动化系统的一次系统图上。
集控中心或操作队的地线监控工作站，通过其自身的计算机网络和服务器系统和用户终端界面，实现集控中心或集控站及其变电站的地线、地刀的自动监控管理。
●地线身份唯一识别，每根地线具有唯一的ID编码，区别于其他五防闭锁设备；
●地线闭锁与解锁，可以把地线闭锁在指定的存放位置上，解锁后允许使用；
●提供详细的地线使用记录可供查询；
●实现不同类型电压等级地线的同时管理；
●实现不同的地线放回到相应指定的存放位置存放；
●实时显示当前地线使用状态；
●智能语音提示为运行人员提供清晰准确的指导；
●既可与五防装置联机使用，也独立运行；
●管理地线数量可配置，一套装置最大可管理64组地线；
●实现指定地线挂接到指定的地线桩上（与五防装置配合）；
●实现操作完毕后把地线从接地点上拆下来（与五防装置配合）。
产品分类：。
