创维寸电视屏通用电源速查速修手册
创维售后内部 平板故障速查表
9G10 8T1G 9G10 9G10 9G10 8K79 8G29 8K21 8K21 8K21 8K23 8TT9 8M10 8M19 8M19 8TAG 8T1G 8X02 8X02 8TT9 6D90 6D90 6D90 6D35 6P50 6P50 6P50 6P50 6P18 6D85 6P28
201104 32L01HM 201104 24S16IW 201104 32L01HM 201104 32L01HM 201104 47L01HF 201104 32E60HR 201104 32E60HR 201104 42E60HR 201104 42E60HR 201104 32S16IW 201104 32P93MV 201104 32P93MV 201104 37S12HR 201104 37S12HR 201104 37L02RF 201104 26L08HR 201104 26L08HR 201104 26L08HR 201104 37E60HR 201104 42K10RN 201104 201104 201104 201104 201104 201104 47L01HF 201104 47L01HF 201104 32L01HM 201104 47L01HF 201104 32L01HM 201104 55L09HA-C 201104 42L01SW 201104 32L01HM 201104 32LCAIW 201104 32S16IW 201104 26 201104 26 201104 19 201105 32L05HR 201105 47L05HF 201105 32L05HR 201105 32LBAIW 201105 32L16IW 201105 32L05HR 201105 32L01HM 201105 26LCAIW 201105 32L01HW
创维8R61维修手册
本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品 而存在的潜在危害提出警告或提醒。
电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企 图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。
1产品综述1.1机芯概述8R61 机芯主芯片采用 REALTE （瑞昱）公司RTD2691D 定位为低成本，小尺寸带网络功能的LED 电视，目前主要型号有：24E20RN （LG 屏）,26E20RN （创维模组所屏，奇美玻璃）,32E20RN （创维模组所屏，奇美玻璃）。
本机芯电源架构有较大改动，主板只需电源提供12V （待机和正常播放均不断电），无5V_STANDB 和24V 。
待机时由主板控制各模块的供电， 实现待机功率小于 0.5W;功放采用12V 供电，BTL 输出的TPA3113, 最大不失真功率只能在 6W 以下，所以只适合于 32寸及以下小尺寸电视。
1.2主要功能本地酷开，网络电视（迅雷）；两路HDMI1.3，两路USB2.O,两路AV 输入，一路 VGA 输入，一路分量输入，一路TV 输入，一路网口输入，一路AV 输出，一路耳机输出。
1.3主要技术规格主板接口定义按照 10年版小尺寸LED 电视布局标准，菜单符合09年版酷开UI 及电视UI 标准（即采 用老UI ）。
2电路介绍2.1机芯总框图图一机芯总框图LVDS OuuPut5DPA3113(E_QKM 12vDC_DC i2ORE_l a 3 VDC DC 3 . SVNANI FlashRTD2691DoCE ）（3）AVI7805|Tuner l 盘——Tuner I2C电游按口I lVGADDR 1 ・ SVDDR二2.2机芯新电路（本机芯特有）1,待机12V 关断电路：图二 待机12V 电源关断电路如图二 所示，C0N12V^ POWER_ElN 号控制。
当正常工作时， POWER_EN 高，Q21导通，Q20的GS 电压在-10V 左右，Q20导通，C0N_12\有电压输出，反之，待机时POWER_EN 低，C0N_12\关断。

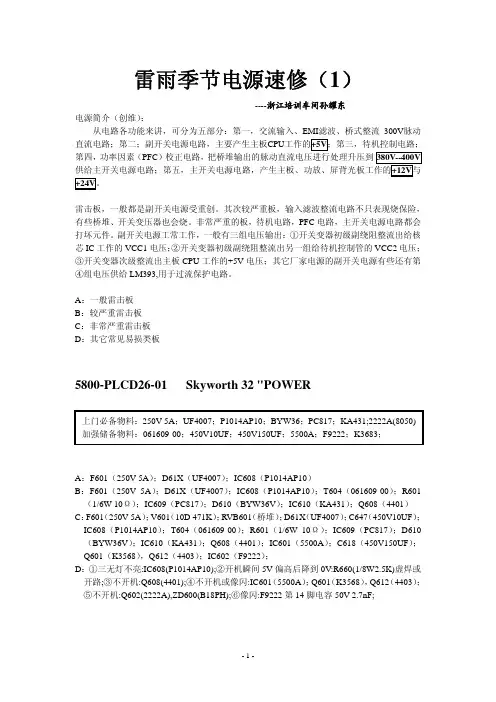

创维PLCD26-01电源速修
雷雨季节电源速修（1）----浙江培训车间孙耀东电源简介（创维）：从电路各功能来讲，可分为五部分：第一，交流输入、EMI滤波、桥式整流300V脉动直流电路；第二；副开关电源电路，主要产生主板CPU工作的+5V；第三，待机控制电路；第四，功率因素（PFC）校正电路，把桥堆输出的脉动直流电压进行处理升压到380V--400V 供给主开关电源电路；第五，主开关电源电路，产生主板、功放、屏背光板工作的+12V与+24V。
雷击板，一般都是副开关电源受重创。
其次较严重板，输入滤波整流电路不只表现烧保险，有些桥堆、开关变压器也会烧。
非常严重的板，待机电路，PFC电路，主开关电源电路都会打坏元件。
副开关电源工常工作，一般有三组电压输出：①开关变器初级副绕阻整流出给核芯IC工作的VCC1电压；②开关变器初级副绕阻整流出另一组给待机控制管的VCC2电压；③开关变器次级整流出主板CPU工作的+5V电压；其它厂家电源的副开关电源有些还有第④组电压供给LM393,用于过流保护电路。
A：一般雷击板B：较严重雷击板C：非常严重雷击板D：其它常见易损类板5800-PLCD26-01 Skyworth 32 "POWERA：F601（250V 5A）；D61X（UF4007）；IC608（P1014AP10）B：F601（250V 5A）；D61X（UF4007）；IC608（P1014AP10）；T604（061609-00）；R601（1/6W 10Ω）；IC609（PC817）；D610（BYW36V）；IC610（KA431）；Q608（4401）C：F601（250V 5A）；V601（10D 471K）；RVB601（桥堆）；D61X（UF4007）；C647（450V10UF）；IC608（P1014AP10）；T604（061609-00）；R601（1/6W 10Ω）；IC609（PC817）；D610（BYW36V）；IC610（KA431）；Q608（4401）；IC601（5500A）；C618（450V150UF）；Q601（K3568），Q612（4403）；IC602（F9222）；D：①三无灯不亮:IC608(P1014AP10);②开机瞬间5V偏高后降到0V:R660(1/8W2.5K)虚焊或开路;③不开机:Q608(4401);④不开机或像闪:IC601（5500A）；Q601（K3568），Q612（4403）；⑤不开机:Q602(2222A),ZD600(B18PH);⑥像闪:F9222第14脚电容50V 2.7nF;正常板，开机，交流通过桥堆整流的300V，经D61X（UF4007）隔离、整流，C647（450V10UF）滤波后，送至开关变压器T604（061609-00）的1脚，通过3脚送至IC608第5脚，IC608内部启动源电路开作，T604工作，D608整流输出12V 经R605压降到8V给IC608第1脚（7.1V—9.1V之间正常工作）提供VCC1；D609整流输出24V给待机控制管Q609（1013A）的E极；开关变压器次级D610整流出5V电压输出给主板。
创维50M5液晶彩电维修手册
检测IR板是否异常 是 否
更换IR板
更换主板
20
OSD不稳定或无法正常工作
按键板连接正常吗？
否 G
接好按键板
是 否 G
按键正常吗？ 是
更换按键
按键板有无故障？ 是 检查主板
否 G
更换按键板
21
6. 拆卸流程图
步骤 图片 描述
准备
把 LCDTV 平放 在干净的 柔软的平 面上
拆底座
旋开红色 标志的螺 丝，去底 座。
3
2. 基本规格
注：随着系统的不断完善与升级，实际显示和操作有可能会与说明书有细微差别。此现象属正常现象。
4
3. 操作说明及调整
3.1 遥控器说明
5
3.2 控制面板
说明： 下列示图只是方便你认识各个端子所在位置，并方便连接外部设备，由于产品的改进，可能与实际的标示 不一致，请以实物为准。
3.3 后壳接口介绍
2
1. 安全与注意事项
1.1 安装注意点
(1) 请不要用力压或擦、刮液晶表面，不要随意用手触摸显示器的表面。
(2) 当显示器表面被弄脏了，请用药棉或柔软的棉布轻轻擦拭。 (3) 当有水滴或其它带粘性污染屏幕时请立即擦拭，它可能造成显示器表面或显示器色彩的变化。 (4) 请不要使显示器受强烈的外力震动。 1.2 操作使用注意点 (1) 移动显示器之前请拔掉电源接线。 (2) 请不要改变主板的原先设置，如果被调整亮度不符合白平衡的规格。 (3) 请注意长时间的使用的辐射在常温比低温要大。 (4) 请注意在长时间显示同一个画面后关机原来的图像信息可能还保持在上面。 (5) 避免手机对TV影响，以免损坏TV。 1.3 存储注意事项
6
3.4 功能介绍
创维55LED1X(8M82机芯)液晶彩电维修手册
机芯维修手册
其中，PIN 脚 29、30、32 用于 6M19 与 PLM3000 之间通过 I2C 总线进行通信。I2C 总线工作在主从模式，在本系列机芯中，6M19 为主控设备，PLM3000 为从 设备。当 6M19 要向 PLM3000 发送数据时，主控设备 6M19 按 I2C 写模式操作，即可把数据发给从设备 PLM3000；当 PLM3000 要发送数据时，就通过 PIN32 给一 个中断信号给 6M19，6M19 检测到中断时，就按 I2C 的读模式操作，从 PLM3000 获取数据。这样，即实现了 6M19 与 PLM3000 之间双向的数据通信。 有一点需要特别说明，PIN32 的中断信号我们设定为下降沿触发，因此只有在 PIN32 从高电平变为低电平的时候，6M19 才开始读数据。 通过 I2C 通信，可以实现在网络酷开界面下，可以通过 6M19 控制图像亮度、对比度等的调整，音效 SRS、重低音等的调整，可以通过 6M19 控制功放的静音、不静 音，还可以通过 6M19 获取到主板系统 EEPROM 中的数据，等等一系列的功能。 如果因为故障，PIN32 中断脚被拉死到低电平，无法产生高电平到低电平的下降沿中断，或者 PIN29、30 的 I2C 总线出现异常，都会影响到 I2C 的通信，导致通信 失败，这时就会产生网络酷开播放音乐、电影无声，图像设置、音响设置无法进入等等故障现象。 3 主要信号流程介绍 网络酷开板是以 INTERL 公司的 CE3100 芯片为主的符合公司新结构标准的模块板，包含本地酷开和网络酷开两大功能。 本地酷开支持播放 USB 存储设备上的媒体文件，包含酷影、酷 K、音乐相册。酷影主要支持播放视频格式的文件；酷 K 直接链接到标准酷 K 模块；音乐相册下面包含 音乐、图片、文本，分别支持音频文件、图片文件和 TXT 文本文件的播放，同时支持音乐和图片、音乐和文本的同时播放。 网络酷开支持网络上的媒体资源的播放和下载，包含在线酷影、下载搜索、网上邻居。在线酷影支持实时在线点播观看网络上的视频或电影；下载搜索可以通过网络搜 索视频资源，并下载到本地 USB 存储设备上；网上邻居支持播放局域网内共享的媒体文件。 网络酷开板是独立的一套软件系统，可以通过 USB 方便的升级软件。 下面介绍一下网络酷开板的主要芯片及其功能。 （1）网络酷开主处理芯片：CE3100（U11） 。 INTEL 公司的 CE3100 的芯片的框图如图 8 所示。
最新创维47寸电源维修
创维47寸电源维修警告本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。
电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。
1 产品综述1.1 电源概述该款电源为47寸通用新标准电源接口；兼容外销＋5V/2.5A的需求；整机待机功耗≤0.5W （240V AC Load 50mA）；保护功能齐全；成本较低；方案架构成熟；电压范围为90-264V宽电源电压输入。
1.2 主要技术规格1.2.1 输入特性1.2.2 输出特性Note:* pulse width within 100ms 脉宽小于100毫秒。
1.2.3 输出纹波和噪声示波器带宽须设置在20兆赫兹。
2) Outputs shall be bypassed at the connector with a 0.1uF ceramic capacitor and a10uF electrolytic capacitor to simulate system loading.电源输出端并联0.1uF的陶瓷电容和10uF的电解电容来模拟负载测试。
2 电路介绍2.1电源总电路框图2.2各部分电路介绍2.2.1 PFC电路部分：INFINEON ICE2PCSO1主要特性：a、支持宽输入电压范围；b、平均电流模式；c、外接电压电流环路参数调节灵活；d、外围元件少；e、可设定开关频率 ICE2PCSO1为50 KHz -250KHz；f、内部参考电压为3V±2%；抗干扰能力强。
g、过压保护和开环检测功能；h、VCC欠压锁定功能；i、逐周期峰值电流限制；j、软过流保护。
2.2.2 LLC电路部分： ST L6599AN主要特性：a、50%占空周期，谐振半桥可变频率控制；b、高精度振荡器；c、最高可达500KHz的工作频率；d、双电平过流保护（频率变化和关断）；e、内部带有PFC控制接口；f、输入关断使能控制；g、在轻载时工作于BURST MODE；h、BO保护功能；i、300MA/0.8A峰值电流源驱动能力；j、600V高压驱动，耐高Dv/Dt；h、DIP16和SOP16封装。
创维168P-P55TTK-02电源板维修手册
4 主要芯片介绍
4.1 主芯片 STR-A6059M、 SSC2001S 、SSC9512S
4.2 芯片介绍 1．待机电路
此待机芯片为 Sanken 公司的 STR-A6059M，它是一个集成块，里面集成了控制芯片与开关管。它的外 形 图如图 8-5 所示
2．主电源电路： 主电路由 PFC 电路（U1 与 T1 等组成 PFC）与半桥谐振变换器（U5 与 T4、T5 组成半桥电路）两部份构
成. 由 PFC 电路（是一个升压电路）输出后的稳压的 380V-400Ｖ的直流电压送至（由 U5/T4/T5 组成的）半 桥式开关稳压电源，经变压器 T4/T5 后输出稳定的 +24V／7A 和+12V／3A 两组电压。
源的开关杂讯对电网产生的干扰。此部份电路的作用就是我们熟称为的 EMI 抑制电路。
经整流后的脉动电压分别送入后面两路独立的开关稳压电源 一路给待机控制电路. 一路给主电路，其中主电路需经 PFC 电路．PFC 电路是将整流后的脉动电压转换 380-400V 的直流电压。主 电路将 380Ｖ-400Ｖ的直流电压变换成主板各种需求的电压.
B+ R512
R522
R523
R517
D605
R518 M603 R515
R514
D606
R513
C354
M602 R516
R402
C306
7
2
8
NCP1653
1
3
IC609
5
6
4
R405
C574 C573
R415
创维8N06.8N08维修手册
警告本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。
电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。
1 产品综述1.1 机芯概述8N06/08方案是一款低成本的LCD方案，最大可支持8BIT FULL HD屏，该方案采用 ARM9的CPU内核，基于LINUX系统开发而成。
主芯片采用NOVATEK公司的NT72634，该芯片集成了图像处理、伴音处理、HDMI、USB音视频处理等功能，并内置了待机专用的MCU，待机电流小于30MA，待机功率小于0.5W。
1.2 主要功能1、2D/3D自适应运动处理，3:2/2:2 PULL DOWN功能，支持多种模拟视频输入；2、数字音频处理3、HDMI1.3功能4、USB2.0接口，支持JPEG图像格式，MP3/WMA音频格式，DIVX/REAL VIDEO/MPEG1/MPEG2视频格式5、有宾馆模式可供选择，支持开机图片、开关机音乐更换1.3 主要技术规格1、1路模拟TV输入，2路AV输入，1路YPBPR输入，1路VGA输入，1路HDMI输入，1 路USB输入2、支持PAL DK/BG/I，NTSC M电视制式，输入最大支持1080P3、8NO6机芯带耳机输出2 电路介绍2.1机芯总电路其中耳机输出电路只有8N06机芯有。
2.2机芯新电路(本机芯特有)2.3 机芯其它电路电源部分：注：1、耳机部分为8N06独有电路2、8NO6功放TPA3121供电为12V，8N08为24V MAIN12V转MAIN5V电路注：ZD901在8N06机芯上才有，8N08改分压电阻R916 100K，R928 39K 高频头VT电压产生电路注：图中5V_PWM取自MP8708的输出高频头和中放部分伴音功放和耳机输出电路注：耳机输出只有8N06有，当耳机插上时，耳机PHONE脚与LOUT脚断开，由于有上拉电阻R608，使PHONE 脚为高电平，从而将功放MUTE。
(八)创维8G29液晶彩电维修手册
一、8G29 系列机芯的功能简介
本系列机芯共有两组AV，两组分量，两路HDMI，一路射频，一路VGA, 一路S端子输入；一组AV输出。每路模拟信号输入对应一路伴音输入，以 及有一路伴音输出。本机芯具有酷开二代功能，在8G20 机芯的基础上增
更多难得资料请到江南家电维修论坛下载！
图2 AP1513 封装及引脚定义
它的典型应用电路和输出电压计算公式详见图3，其中参考电压VREF 为0.8V。最大保护电流起控点ILOAD由公式 ILOAD*RDS(ON)=IOCSET*ROCSET计算可得。其中RDS(ON)为芯片工作 时的导通电阻，一般为100 毫欧姆，IOCSET为内部偏置电流，一般为100 微安。根据我们的电路需要，现在ROCSET取值为3K欧姆，过流起控点约 为3 安培。
8G29 系列机芯采用ST 公司的STA335BW(U87)的数字功放，该芯片集 成了数字音频处理、数字放大控制、PWM信号输出的功能，是一款高效率 的D 类音频输出放大器。 1、 STA335BW 引脚定义
8G29 系列机芯主程序存放在主板位号为U99 的串行Flash 里面，一旦 Flash或其中的内容受到损坏，机器将不能正常运行，这时就需要替换Flash 或对Flash重新升级软件。 1、 引脚定义
8G29 系列机芯中采用16Mbit 的串行flash，型号为SST25F016B。引脚 定义见图8。
加了六大新功能。本机芯可以用USB 接口的小板通过VGA 端子升级，详 细的使用方法请参考《8G29 程序升级说明》。
8G29 机芯采用ST 的芯片，它分为FLI32626H和FLI32652H 两个型 号，引脚定义完全相同，其中FLI32652H 只能用于普通1366×768 的HD 屏， FLI32626H 既可使用在1920×1080的FULL_HD屏上，又可使用1366 ×768的HD屏。因此FLI32652H可以用FLI32626H来替代，但请注意屏不同 时要升级相应的软件。
创维32至37寸LCD电源维修手册
图 1-7 NCP1014 内部方框图 每个脚的功能如下：
1） Pin1 脚ＶＣＣ脚，即芯片的电源供应脚。此脚为芯片提供能源脚。此脚的正常 工作电压是 7.1Ｖ至 9.1Ｖ之间。低于 7.1Ｖ芯片不工作。高于 9.1Ｖ芯片作过压 保护，即也不工作。在本线路中通过变压器的辅助绕组产生一个电压为此芯片 提供一个工作电压。在电路是通过Ｄ６０８，Ｃ６５３，Ｒ６０５，Ｃ652 达到 实现此目的。
二、各电路的组成部份。
本电源板电路大致由五大部分组成. 1、市电输入电路与整流滤波电路。由电感电容组成的低通滤波器组成。 2、PFC（功率因素校正）校正电路，由 FUJI 控制芯片 FA5500 组成。 3、控制电路。这部份电路由两部份组成。 Ａ：副电源（+5 待机开关稳压电路）；由安森美公司的 NCP1014 组成。 此电路为反激式电路，NCP1014 集成了开关管 MOSFET，为单片集成块。 Ｂ： +24V、12V 主开关稳压电路）。由 FUJI 的厚膜芯片 F9222 组成此电路 此电路为半桥谐振式电路。此芯片集成了半桥电路是作为桥臂的两个开关管， 此芯片为厚膜块。 4、各控制电路输出侧整流稳压电路。 输出整流电路由二极管组成的全波整流电路。 5、过流过压保护电路与待机控制电路。
12》 Pin23 脚Ｄ2 脚，高压输入脚。
四、整体的各电路的描述以及各电路之间的相互关系
工作过程： 只要我们接上电源插座，待机电路将开始工作。待机电路工作的目的是给主板中的待机 芯片供电，以及遥控接受器供电。同时还给电源本身的变换器的控制芯片供电。 其主电路受控于待机控制信号，由主板中的待机控制芯片发出控制信号，来控制主电源 控制芯片的ＶＣＣ，即芯片的工作电压，用以达到控制主电路的有无。 当遥控接受到开机信号后，由主板待机 CPU 给输出一个开机的高电平，此高电平将使 Q608 导通，经 IC603,使 Q609 导通．从而为 IC601,IC602 提供工作电压，使它们开始工作， IC601 工作，将经过隔直二极管 D602 输出一个稳定的 380Ｖ-400Ｖ的直流电压，此电压给 半桥变换器，半桥变换器再将此电压变换成一个稳定的 24Ｖ．12V 输出电压。 待机控制过程为： A、本电源由 T604，IC608，IC609，IC610，D610 等组成一个简单的反激电路，此电 路将市电经整流后的电压转换成一个稳定的+5V 输出电压，此+5V 输出电压为 CN606 的第 一脚，此电压只要将交流电源接上就应有输出，它主要给主板中的 CPU 提供一个工作电压， 使它维持在工作状态，以便接受遥控开关机信号。 B、控制方式：本电源为高电平控制方式，即高电平时输出+24V 与+12V，低电平时不 输出电压，它主要控制 IC602 与 IC601 的 VCC 电压（IC 的工作电压）。 控制过程，当 CPU 接到一个开机信号时将输出一个高电平到 CN606 的第 3 脚，此电压 使 Q608 饱和导通，从而 Q609 导通，从而 IC602 与 IC601 开始工作，于是将提供一个+24V （CN603 的 6，7，8，9，10 脚以及 CN605 的 1，2 脚）与+12V（CN604 的 1，2 脚与 CN605 的 5 脚 ）。 当 IC601 工作后，IC608 输入的电压是一个稳定的 380-400Ｖ的电压，当待机时因 IC601 没有工作电压，此时 IC601 不工作，IC608 是由市电经整流再经 D602 再转换成+5Ｖ输出电 压。
创维新品8H11维修手册
用权8H11技术参考创维户服务部版所有创用权1.1机芯特点8H11机芯采用华亚高性能图像处理芯片HTV272搭建，外加analogix HDMI reciver 及switch 芯片anx8770。
支持一路射频/两路视频/一路YPbPr/一路VGA/两路HDMI1.3，同时预留ABS-S 接口。
本机芯具有以下特点：–机芯成本低，整机性价比优良之特点。
外置的HDMI 处理模块也可在无需使用此功能之市场有效将成本降至极致；–预留之ABS-S 接口能较好的满足部分农村市场需要。
–整机待机功耗小于1W ；–Philips tda9885中放具有良好的信号适应性；创维户服务部版所有用权1.2搭配结构2、结构特点：本机芯主要搭配以下两个新结构:19S10/22S10：稳重的黑色效果；圆润的曲线处理；喇叭隐藏于正面下方；透光LOGO ；触摸按键22S12：温和通透的材质-有机玻璃柔和曲面，光洁质感隐藏下出喇叭侧出耳机插孔下置桥式电源开关背出AV 端子创维户服务部版所有用权1.3配屏介绍A 、19S10：奇美TFT-LCD1366*768 16：916.7M Colors 单路LVDSExcellent Brightness: 300 cd/m2Contrast Ratio: 800:1Fast Response Time: 5ms Color Saturation: NTSC 72%创维户服务部版所有用权22S10/22S12：LG TFT-LCD1366*768 16：916.7M Colors 单路LVDS亮度：350 cd/m2 Contrast Ratio: 1000:1Fast Response Time: 5ms视角：R/L 170(Typ.), U/D 160(Typ.)(若后续新配其他屏可考虑另行通知)创维户服务部版所有创用权二、电路分析•HUAYA MICRO 高度集成的面向中小屏幕的LCD TV 处理器；•可支持最高输入1080i/UXGA （1600X1200 ）WUXGA+（1920X1200 ）1680X1050@60；•输入支持TV, RGB, CVBS, YC,HDMI 和YPBPR ；•支持单LVDS ，双LVDS 信号格式输出；创维户服务部版所有所权版部务服户用创所权版部务服户用维创权创户服务部版用权单声道信号AV1/COMPONENT/PC 声音信号声音信号输出声音信号输出创维户服务部版所用权HTV272有4路模拟通道声音输入，通过内部开关切换，再经过内部的平衡处理，高低音处理，送往外部的功放TPA1517。
创维8R68-E65SG维修手册
警告本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。
电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。
1 产品综述8R68机芯是以Realtek低成本的单芯片3D方案RTD2692，实现了高端机型的配置。
包括快门式3D、本地、网络酷开、三路HDMI接口等等。
主要机型开发有E82RD系列：32E65SG\42E65SG、46E65SG。
1.1 机芯概述本机芯主要在本地、网络酷影基础上实现低成本3D功能，并在机芯成本、稳定性及可靠性方面也做出了巨大的努力，能为市场降低出故障风险。
1.2 主要功能本机芯主要功能带有三路HDMI、1路AV、1路AV输出、1路电脑输入、2路USB、1路高清YPbPr、1路TV输入。
2 电路介绍2.1电源部分（主板上供电网络）在检测主板时，首先要保证主板工作在开机状态，电源网络各部分电压都能够正常输出。
2.1.1待机Standby_5v供电系统图1 Standby 电路待机控制电路为二级反向电路，当主芯片2692控制I/O口Power_EN为零电平时，机器进入待机状态。
测试得待机时Power_ON/OFF为低电平，此时电源板将不会正常输出PWR_12V、+24V，只有Standby_5v输出。
Standby_5v转成D3v3、A3v3给2691待机工作部分、遥控电路、Nandflash、EEProm供电。
推荐使用用IC SY8082FAC，开关频率1MHz，最大支持2A电流输出。
输入5v转3.3v时转换效率在90%以上，400mA～800mA输出时可达95%以上。
待机时，由D3v3转成st_d1v2、a1v2供主芯片工作。
使用的是深圳大雁科技的IC LD1117-ADJ。
图2 待机时芯片的st_d1v2、a1v2供电系统2.1.2 12v供电系统Pwr_12v转TUNER_5V、D_5v（D_5v再转D1v8）、D1v3。
创维Skyworth液晶电视酷开49、55K1Y系列修指南
TEA1716T 半桥谐振 控制芯片
3
维修指南 主板维修（8A16）
酷开49K1Y、55K1Y新品介绍
U0P3（ U_MP1494 ）： 12V转1.2V变换芯片， 一旦损坏，就会不开机、 不能待机。
U0P6（ U_MP1494 ）： 12V转3.3V变换芯片， 一旦损坏，就会不开机、 黑屏等。
3
维修指南 升级方法
酷开49K1Y、55K1Y新品介绍
3、强制升级方法说明：
①、将升级压缩包（updatek1.zip、uImage_recoveryk1、factory_update_param.aml、 aml_autoscript文件）存入U盘的根目录。
②、电视断电后将U盘或SD卡插入电视机的相应端口，长按待机键上电，等15秒左右松开 按键。系统会自动进行升级。
LC550D 1
NTUD- 53D3A2 39K100-
W/RTL8 R000(4 192DU Ω 8W)
YK2400C
REL550 FY(LD0-
000)
LC550D UJ-SGE1
NTUDA3
W/RTL8 188ETV
53D339K100R000(4 Ω 8W)
YK2400C
3
U1P6（AS1117L-1.2）： 3.3V转1.2V变换芯片， 一旦损坏，就会不开机。
U0V1（LM4558）：运
算放大器，一旦损坏， 就会无图像或黑/白屏。
U1P8（ LJ1118S-2.5V ）： 3.3V到2.5V变换芯片，
一旦损坏，就会不开机 或黑/白屏。
3
维修指南 工厂模式
工
i
厂 遥
K1Y系列是 为进一步 丰富酷开电视产品，正 面面对互联网产品价格 体系变革，扩大酷开TV 产品“拥抱青春，追逐 梦想”的产品形象，结 合现有企业资源，在原 酷开K1(Y)基础上派生新 的尺寸。
创维BEE液晶彩电维修手册
TABLE OF CONTENTSPAGE 1.PRECAUTION AND NOTICES ------------------------------------------------------------------------------------- 11.1.SAFETY PRECAUTIONS ---------------------------------------------------------------------------------------- 11.2.PRODUCT SAFETY NOTICE ----------------------------------------------------------------------------------- 11.3.SERVICE NOTES -------------------------------------------------------------------------------------------------- 12.SERVICE TOOL & EQUIPMENT REQUIRED ---------------------------------------------------------------- 23.SPECIFICATIONS ----------------------------------------------------------------------------------------------------- 2~33.1.Diagram ------------------------------------------------------------------------------------------------------------- 23.2.PRODUCT SPECIFICATIONS ---------------------------------------------------------------------------------- 33.3.Function of Board ------------------------------------------------------------------------------------------------- 33.4.Part apt to decrease ----------------------------------------------------------------------------------------------- 34.EXPLODED VIEW AND PARTS LIST --------------------------------------------------------------------------- 44.1.EXPLODED VIEW ------------------------------------------------------------------------------------------------ 45.BLOCK DIAGRAM ---------------------------------------------------------------------------------------------------- 56.Main Board Service Chart -------------------------------------------------------------------------------------------- 6~106.1Main Board and connector definition ------------------------------------------------------------------------- 66.2Main Board --------------------------------------------------------------------------------------------------------- 6~76.3Main Board interface definition -------------------------------------------------------------------------------- 8~107.SCHEMATIC DIAGRAM -------------------------------------------------------------------------------------------- 11~128.PCB LAYOUT ----------------------------------------------------------------------------------------------------------- 139.TROUBLE SHOOTING FLOW CHART ------------------------------------------------------------------------- 14~2210.Some signals waveform for reference ------------------------------------------------------------------------------- 23~2508/04/20151. PRECAUTION AND NOTICES1.1. SAFETY PRECAUTIONSThis TV is manufactured and tested on a ground principle that a user's safety comes first.However, improper use or installation may cause damage to the TV as well as to the user.Carefully go over the following WARNINGS before installing and keep this guide handy .WARNINGS:This TV should be operated only at the correct power sources indicated on the label on the rear end of the TV. If you're unsure of the power supply in your residence, consult yourlocal dealer or power company.Use only the special power adapter that comes with this TV for power input.Do not try to repair the TV your self as it contains no user-serviceable parts. This TV should only be repaired by a qualified technician.Do not remove the TV cabinet. There is high-voltage parts inside that may cause electric shock to human bodies, even when the power cord is unplugged.Stop using the TV if the cabinet is damaged. Have it checked by a service technacian.Put your TV only in a clean, dry environment. If it gets wet, unplug the power cable immediately and consult your service technician.Always unplug the TV before cleaning it. Clean the cabinet with a clean, dry cloth.Apply non-ammonia based cleaner onto the cloth, not directly onto the glass screen.Keep the TV away from magnetic objects, motors, and transformer.Do not place heavy objects on the TV or power cord.1.2. PRODUCT SAFETY NOTICEMany electrical and mechanical parts in this chassis have special safety visual inspectionsand theprotection afforded by them cannot necessarily be obtained by using replacementcomponents rated for higher voltages, wattage, etc. Before replacing any of thesecomponents read the parts list in this manual carefully. The use of substitute replacementparts which do not have the same safety characteristics as specified in the parts list maycreate shock, fire, or other hazards.1.3. SERVICE NOTES1. When replacing parts or circuit boards, clamp the lead wires around terminals beforesoldering.2. Keep wires away from high voltage, high temperature components and sharp edges.3. Keep wires in their original position so as to reduce interference.4. Usage of this product please refer to also user's manual.-1-08/04/20152. SERVICE TOOL & EQUIPMENT REQUIRED1. SIGNAL GEN.2. MULTIMETER3. OSCILLOSCOPE4. SCREW DRIVER5. IRON6. ABSORBER7. SOLDER3. SPECIFICATIONS3.1. Diagram-2-08/04/20153.2. PRODUCT SPECIFICATIONSPanel BOEI280WX1 HV280WX2-270Displayable Resolution FHD 1366*768Pixel Pitch 148.25(H)× 449.25(V) × RGBLCD Display Color 16.7M Color Max.Viewing Angle Horizontal: 65°Vertical: 60°Contrast Ratio 1000:1(typical) 900:1(MIN)Brightness 200cd/ m2 (min.)220cd/m2 (typ.)Panel Brightness*: TV SET Brightness will lower than Panel Brightness because of PictureQuality and White Balance affection.Response Time Tr+Tf: 8.0ms(typ.) Tr+Tf: 10ms(max.)Temperature Operating: 0°C ~ +40°CStorage: -20°C ~ +60°CPower Input Voltage: 100~264 VacConsumption: 65 Watts (Max.)3.3 Function of Board1) Main Board: Control all input signals, Decode the video signal,De-interlace, and send digital signals (LVDS signal) sent from image Board and display; supply LCM backlight power2) Panel: Display all images;3) IR Board: Receive remote operation;4) Key Board : buttons of POWER、 SOURCE、 MENU、 VOL+/- ,Channel +/-;5) AC Input: 200~240 Vac;3.4 Part apt to decrease1) Bezel, Rear Cover and Panel;2) Terminal of all plugs.-3-08/04/20154.1. EXPLODED VIEW5. BLOCK DIAGRAM6. Main Board Service Chart6.1 Main Board and connector definition6.2Main Board-6-08/04/2015-7-08/04/20156.3Main Board interface definitiona. KEY&IR BOARD CONNECTOR(14PIN/2.0)-8-08/04/2015b. LVDS INTERFACE(2×15PIN/2.0)c．LED BACKLIGHT MODULE CONNECTOR(3PIN/2.0MM)-9-08/04/2015B28E220E Service Manuald．SPEAKER CONNECTOR(4PIN/2.54)-10-08/04/20157. SCHEMATIC DIAGRAMFor V59CW910RW9288. PCB LAYOUT9. TROUBLE SHOOTING FLOW CHART9.1 Power Board Diagram-14-08/04/20159.2AC-DC Power Supply Trouble-15-08/04/20159.3Power Supply Trouble-16-08/04/20159.4 Display Trouble（black screen）-17-08/04/20159.5 Audio Trouble（No sound)-18-08/04/20159.6 Function Trouble（TV video）-19-08/04/20159.1.1 Function Trouble（PC）-20-08/04/20159.1.2 Function Trouble（SCART、HDMI、YPbPr、CVBS）-21-08/04/2015-22-08/04/201510. Some signals waveform for reference-23-08/04/2015-24-08/04/2015-25-08/04/2015。
【精品】创维产品168PP47TTS00维修手册
【关键字】精品168P-P47TTS-00维修手册一、概述本电源成本低廉，为E60项目超薄LED TV 专用电源，具有拓扑结构简洁、性能稳定、待机损耗低等特点。
二、产品主要规格三、环境条件四、电气特性五、安规及EMC特性六、常见故障维修案例及芯片引脚功能简介1、芯片引脚功能简介ST6599有以下性能特点：1、在无负载和低负载时，PFM的频率会线性降低至待机模式以实现低功耗，同时提供稳定的输出电压。
2、内建同步斜率补偿电路，可保证连续工作模式下电流回路的稳定性。
3、内建电压补偿电路可在一个较大的AC输入范围内实现功率限制控制，并提供过载、短路保护功能。
此外，还设有低电压锁定（UVLO)功能，使工作更稳定、可靠。
4、具有图腾柱（即推动输出电路输出极）可实现良好的EMI。
下面我们就来详细的了解6599这个芯片的功能，各引脚的作用以及外围电路主要参数。
维修简介：各引脚功能说明引脚一：Css ----- 软启动脚该脚位采用的参数为对地电解电容2.2UF/50V,与4脚间电阻为2.2K。
引脚二：DELAY--- 延迟脚该脚位采用的参数为对地电阻,对地聚脂电容0.01UF（103）/60V。
引脚三：CF-----------谐振脚该脚采用的参数为对地聚脂电容0.00047UF(471)/2KV。
引脚四：RFmin-----反应脚该脚位采用的参数为对地电阻18K，与反应电路中光耦二次侧上端之间接电阻3.9K。
引脚五：STBY------脉冲模式控制极限脚该脚位采用的参数为与4脚之间接1K电阻。
引脚六：ISEN-------电流传感端脚该脚位采用的参数为对地电阻220欧，对地电容0.047UF(473)/60V。
引脚七：LINE-------在线检测端脚该脚位采用的参数为与13脚（供电）之间接12K电阻，对地接2.4K电阻和0.1UF(104)。
引脚八：DIS---------控制脚该脚位采用的参数为接地。
引脚九：PFC_STOP----PFC检测脚引脚十：GND-------接地脚该脚位为芯片接地脚。
创维32CLK-00维修手册
警告本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。
电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。
1 产品综述1.1 机芯概述在当今成本制胜的市场需求强烈推动下，为适应新技术低成本、高效率的要求，我公司电源所配合LG 公司EEFL 屏（裸屏，不带INVERTER 电路板）积极研发了一款具有高效率低成本的二合一板（简称LIPS 或IPB）。
传统电源包括待机电路、PFC 电路、DC-DC 输出供背光转换用的主24V 以及主板使用的24V 和12V，现在大部分电视厂商买回来的屏上都配带有INVERTER 板（通过它可以将电源板提供的24V 进行DC-AC 转换成点亮液晶屏所需要的高压）。
与传统的“电源+INVERTER”相比，该款产品整合了传统电源和INVERTER，从PFC 电路直接驱动变压器输出点亮液晶屏所需要的高压，省略了从电源板输出供INVERTER 转换用的主24V，在效率上有很大提高，并且在公司购买液晶屏时可节省INVERTER 部分的成本，从而真正的体现了二合一高压方案的高效率低成本优势。
1.2 主要功能此液晶电源输入电压范围为AC110～240V，输出电压情况为5V/0.3A、24V/0.5A-1.5A、12V/0.5A-2.5A 四组直流电源,一组交流输出：AC 1100Vrms1.3 主要技术规格5V/0.3A、24V/0.5A-1.5A、12V/0.5A-2.5A四组直流电源,一组交流输出：AC 1100Vrms2 电路介绍机芯电路介绍本电源板电路大致由三大部分组成，A：待机电路B：功率因数校正（PFC）电路C：DC-DC 电路D: DC-AC 高压驱动电路3 主要信号流程介绍3.1 信号流程图电路结构框图：3．2基本工作过程介绍基本工作过程为：该产品具体由待机电路、PFC 电路、DC-DC 电路、DC-AC 高压驱动电路以。
创维液晶电视机电源板常见故障速查
创维液晶电视机电源板常见故障速查创维液晶电视机电源板常见故障速查一，37寸液晶电源板编号：5800-P37T00-13常见故障维修速查：1，37寸液晶电源板5800-P37T00-13三无,指示灯不亮或灯闪U3(A6159)此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无70%更换故障元件。
2，37寸液晶电源板5800-P37T00-13三无,指示灯不亮F1(250V/5A)D10(EM2A) ZD6-ZD8(36V 1/2W)U3(A6159) R37(4.7Ω2W)T2(5128-062207-00)雷击板,或是交流电过高,引起副电源元件损坏10%更换故障元件。
3，37寸液晶电源板5800-P37T00-13三无,指示灯不亮或灯闪U6(KA431)此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无10%更换故障元件。
4，37寸液晶电源板5800-P37T00-13三无,指示灯不亮或灯闪R59(1K 1/8W)R61(2.4K 1/8W)取样电阻变质,损坏,虚焊,导致无+5V输出5%更换故障元件。
5，37寸液晶电源板5800-P37T00-13三无,指示灯不亮或灯闪T2(5128-062207-00)开关变压器此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无5%更换故障元件。
6，37寸液晶电源板5800-P37T00-13三无,指示灯亮不开机D11 D12 D14元件虚焊,电源无12V与24V输出,主板与背光板未工作40%补焊。
7，37寸液晶电源板5800-P37T00-13三无,指示灯亮不开机ZD3(27V1/2W)D13(LS4148)元件性能不良或直接击穿，使电源无12V 与24V输出30%更换故障元件。
8，37寸液晶电源板5800-P37T00-13三无,指示灯转绿灯或屏背光闪一下C20〔50V 10NF〕元件不良或损坏，无12V与24V或电压过低，有时表现为屏闪40%更换故障元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
创维32/37寸LED电视( LG V6屏) 通用电源
一、电源方案介绍
1．此液晶电源输入电压范围为AC110～240, 输出电压情况为5V／0.5A、 24V/2.5A、 12V/2.5A三组直流电源。
2．此电源采用Sanken公司的待机芯片STR-A6059M。
3 .PFC控制芯片FA5591 与主芯片FA5641 , 主芯片为反激控
制芯片。
二、产品系列与机型对照
表1-1 产品系列与机型对照
三、电源主要特点
1、本产品为自冷形式;
2、有过压, 过载保护功能。
电源因过压, 过载, 短路时会自动进入保护状态, 当故障排除后电源需重新启动才能恢复工作;
3、本电路为软驱动电路, 需先开机后带重载;
a、 24V输出电压超过27-32.5V时进入保护状态, 12V输出电压超过13-18V时进入保护状态;
b、当24V输出电流超过0.5-4A时进入保护状态;
c、有短路保护功能。
正负极短路, 电源进入保护状态;
4、电磁兼容要求。
符合GB9254 B级的要求;
5、电源工作效率大于80%( 输入电压为220V满载时) ;
6、满载时功率因素大于0.90;
四、电源组件主要器件了解
1、市电输入电路与整流滤波电路: 由电感、电容组成的低通滤波器组成。
2、 PFC( 功率因数校正) 校正电路, 由FUJI控制芯片FA5591组成。
3、控制电路: 这部分电路由两部分组成。
Ａ: 副电源( +5待机开关稳压电路) ; 由Sanken公司的STR-A6059M组成。
此电路为反激式电路, STR-A6059M 集成了开关管MOSFET管, 为集成块。
Ｂ: +24V、 12V主开关稳压电路。
由FUJI芯片FA5641控
制开关管, 与
它控制的开关管组成了反激式电路。
4、各控制电路输出整流稳压电路。
输出整流电路由二极管组成的半波整流电路。
5、还有保护电路和反馈电路
图1-1 电源组件实物图解( 正面)
图1-2 电源组件实物图解( 背面)
五、电源组件信号流程框图
液晶电源都有严格的时序控制:接通电源,副电源产生待机5V电压至主板, 主板CPU开始工作, 当整机处于待机状态, 主板CPU接
收到开机指令( 按遥控器或本机按键上的开机键) , CPU发出开机指令至电源板ON/OFF脚, 促使供电控制电路工作, 给主DC-DC电路和PFC电路供电, 然后产生主板和背光( 恒流) 板所需要的12V 和24V电压。
信号流程图见图1-10。
图1-3 电源框图
六、电源组件单元电路原理图解
1、 EMI防护与滤波电路
交流输入与EMI滤波电路。
基本工作过程为, 市电经由V601、CX6001、 L600、 CY601、 CY602、 CX6002、 L601、 BD1等组成的整流滤波电路后转变成脉动直流.
CX6001、 L600、 CY601、 CY602、 CX6002、 L601等组成的
整流滤波电路主要是防止外界的杂讯信号对电源的干扰以及电源的开关杂讯对电网产生的干扰。
此部分电路的作用就是我们熟称为的EMI抑制电路。
图1-4 EMI滤波电路
2、待机电路
此待机芯片为Sanken公司的STR-A6059M, 它是一个集成块,
里面集成了控制芯片与开关管。
它的外形如图所示:
STR-A6059M 外形图
待机电路由待机控制芯片IC100( A6059M) 与T603以及D106等元器件组成一个反激式电路。
此电路输出一个稳定的5V电压。
它能够带动一个0.5A的负载。
交流输入的电压经过桥堆整流后再经D402隔离, 经C508/C509储能, 经变压器T603到IC100里面的开关管, 从而形成一个开关回路。
与输出整流电路构成一个反激式电源电路。
此反激式电路输出一个稳定的5V电压, 此5V电压主要给LED主机上的待机CPU供电。
使整机处于待命状态中。
在该电源中, IC100为一集成有开关管的脉宽调制稳压模块.
此待机芯片为Sanken公司的芯片, 里面集成了控制电路与开
关管。
此芯片最大功率可做到14Ｗ左右。
内部方框图如下图。
STR6059M 内部方框图
★引脚功能:
●Pin1脚OCP脚, 即芯片的功率检测脚。
此脚大于1Ｖ的电压时,
芯片保护动作启动。
●Pin2脚为芯片的启动脚。
●Pin3脚为芯片的接地脚。
●Pin4脚为反馈脚, 将输出的电流情况经过此脚反馈给芯片, 从
而去控制开关管的导通时间, 来达到输出电流变化时达到输出电压恒定的作用, 即不论输出负载怎么变化, 输出电压始终会保持一个恒定的电压范围, 从而达到稳压作用。
在线路图中经过光电耦合器传递给反馈脚。
如线路图中的U3。
●Pin5脚为Vcc脚, 此脚为芯片的能源供应脚。
●Pin6脚为空脚
●Pin7脚与Pin8脚为芯片的高压输入脚。
3、主电源( PFC和DC-DC) 电路
主电路由PFC电路( IC609与L603等组成PFC) 与反激电路( IC607与T601组成) 两部份构成. 由PFC电路( 是一个升压电路) 输出后的稳压的380V-400Ｖ的直流电压送至( IC607与T601组成的) 反激式开关稳压电源, 经变压器T601后输出稳定的+24V／2.5A和+12V／2.5A 两组电压。
3.1、 PFC电路。
