松木桩施工方案50342

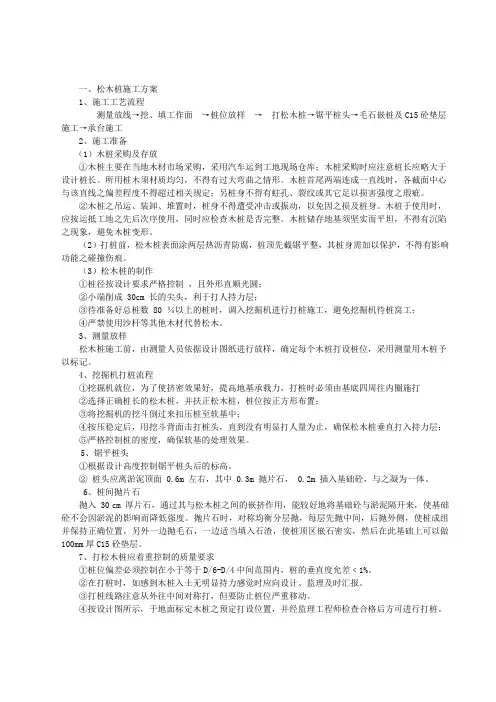

一、松木桩施工方案

1、施工工艺流程

测量放线→挖、填工作面→桩位放样→打松木桩→锯平桩头→毛石嵌桩及C15砼垫层施工→承台施工

2、施工准备

（1）木桩采购及存放

①木桩主要在当地木材市场采购，采用汽车运到工地现场仓库；木桩采购时应注意桩长应略大于设计桩长。所用桩木须材质均匀，不得有过大弯曲之情形。木桩首尾两端连成一直线时，各截面中心与该直线之偏差程度不得超过相关规定；另桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵。

②木桩之吊运、装卸、堆置时，桩身不得遭受冲击或振动，以免因之损及桩身。木桩于使用时，应按运抵工地之先后次序使用，同时应检查木桩是否完整。木桩储存地基须坚实而平坦，不得有沉陷之现象，避免木桩变形。

（2）打桩前，松木桩表面涂两层热沥青防腐，桩顶先截锯平整，其桩身需加以保护，不得有影响功能之碰撞伤痕。

（3）松木桩的制作

①桩径按设计要求严格控制，且外形直顺光圆；

②小端削成30cm 长的尖头，利于打人持力层；

③待准备好总桩数80 ％以上的桩时，调入挖掘机进行打桩施工，避免挖掘机待桩窝工；

④严禁使用沙杆等其他木材代替松木。

3、测量放样

松木桩施工前，由测量人员依据设计图纸进行放样，确定每个木桩打设桩位，采用测量用木桩予以标记。

4、挖掘机打桩流程

①挖掘机就位，为了使挤密效果好，提高地基承载力，打桩时必须由基底四周往内圈施打

②选择正确桩长的松木桩，并扶正松木桩，桩位按正方形布置；

③将挖掘机的挖斗倒过来扣压桩至软基中；

④按压稳定后，用挖斗背面击打桩头，直到没有明显打人量为止，确保松木桩垂直打入持力层；

⑤严格控制桩的密度，确保软基的处理效果。

5、锯平桩头

①根据设计高度控制锯平桩头后的标高。

②桩头应离淤泥顶面0.6m 左右，其中0.3m 抛片石，0.2m 插入基础砼，与之凝为一体。

6、桩间抛片石

抛入30 cm 厚片石，通过其与松木桩之间的嵌挤作用，能较好地将基础砼与淤泥隔开来，使基础砼不会因淤泥的影响而降低强度。抛片石时，对称均衡分层抛，每层先抛中间，后抛外侧，使桩成组并保持正确位置，另外一边抛毛石，一边适当填入石渣，使桩顶区嵌石密实，然后在此基础上可以做100mm厚C15砼垫层。

7、打松木桩应着重控制的质量要求

①桩位偏差必须控制在小于等于D/6-D/4中间范围内，桩的垂直度允差﹤1%。

②在打桩时，如感到木桩入土无明显持力感觉时应向设计、监理及时汇报。

③打桩线路注意从外往中间对称打，但要防止桩位严重移动。

④按设计图所示，于地面标定木桩之预定打设位置，并经监理工程师检查合格后方可进行打桩。

⑤打桩过程中，如遇坚硬地层或触及地下障碍物，以致不能打至预定深度时，应报请监理工程师及设计确定处理方式。并列入施工纪录，不得任意截断桩体。

二、浆砌块石挡墙施工方案

1、浆砌块石挡墙

（1）本挡墙工程以块石用M10砂浆砌筑，块石标号应不小于30号，块石砌体所用水泥、砂、水等材料，应满足相关的规定。

（2）块石在使用前将表面泥土、水锈、清洗干净；砌筑第一层砌块时，应先将基底表面清洗，再做浆砌筑。

（3）砌墙时应两面挂线（即外露面和隐蔽面），外面线应经常校正线杆免出误差。

（4）挡墙每15米设一道沉降缝，宽20mm，缝内嵌沥青木丝板，墙背贴一层宽500宽土工布（长丝无纺布U-300，纵向抗拉强度>520N/5cm,伸长率50-70%）后再夯填粘土500厚，500宽。沉降缝垂直度控制，基础、墙身、克顶应通缝。

（5）墙身砌筑前，按规范设沉降缝，沉降缝的位置上按坡度及高度做好砌筑的样架，进行拉线分层砌筑，做到表面平整、顺直。

（6）各砌层应先砌外圈定位列行，然后砌筑里层，外圈砌块应与里层砌块交错连成一体，顶成与顺面相间砌筑，砂浆必须嵌填饱满密实。

（7）砌体应分层砌筑，每层块石应尽可能有一致的高度，上下层砌筑必须错缝，错缝间距离不得小于10厘米，交接处咬扣应紧密。

（8）块石与块石不能直接连接，必须用砂浆隔开，不得在块石下面用高于砂浆层的碎石片支垫。灌浆时缝隙用铁钎捣实，严禁空洞出现。砌筑上层砌块时，应避免振动下层砌块，砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫及湿润。

（9）拌制好的砂浆必须在初凝前全部用完，不得使用已初凝的砂浆加水重拌投入使用。砌石时应注意防护，在砂浆终凝前，不得浸入水中或被流水冲刷，亦不得外力撞击，抬放石料应轻起轻落，

不要在砌体上加工石料。

（10）砌体完工后，应进行覆盖，并经常洒水，使砂浆充分凝结，养护期不小于7天。

2、砼克顶浇筑

挡墙以C30砼克顶浇筑，施工时砼的配合比根据现场材料进行标准配合比输入配料，并严格控制坍落度，砼施工采用商品砼。

（1）砼浇筑前，所有标高，轴线尺寸必须全部经过预检、互检、隐检合格后经监理人员检查合格后，方可进行砼浇筑施工。

（2）砼浇筑前先铺与砼配合比相同的水泥砂浆，然后进行砼的施工，该水泥砂浆必须用铁锹灌入模内；浇筑砼时应连续作业。

（3）使用平板振动器振捣时应快振点均匀，移动距离一般不超过40厘米振捣。

（4）模板支立采用快捷、轻便、牢固、校正方便，可上下左右调整，易于拆卸原则，其线型和高程必须符合要求。模板有移位、跑模、砼漏浆等应及时修理。

（5）砼断续施工时，应在施工缝处砼的强度达到1.2Mpa时方可进行。在浇筑前，对施工缝表面凿毛，刷去浮动石子，浇水湿润，再铺2cm厚同标号水泥砂浆，使新旧砼结合紧密。

（6）伸缩缝：按设计要求，克顶每隔15米设一道伸缩缝，伸缩缝表面应垂直，不留斜搓且密实。

3、墙背回填

墙体背后回填土，每层厚度为30cm ,分层回填，分层夯实，严禁回填淤泥，建筑垃圾等杂物，回填必须在养护期后进行。

墙背回填应在最佳含水量时进行，便于压实，回填时，墙身的砂浆强度不低于70%，才可回填。填筑一层，试验一层。

三、高压旋喷桩施方案

高压旋喷桩系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷入土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度旋转，一面低速徐徐提升(10cm～25cm/min)，使土体与水泥浆充分搅拌混合凝固，形成具有一定强度（0.5～8.0MPa）的圆柱固结体（即旋喷桩），从而使地基得到加固。

高压旋喷桩的施工工艺流程如图所示：
