城市天然气管网的分类及其选择.docx
城镇燃气管网
城镇燃气管网城镇燃气输配系统一般由门站、高中低压管网系统、储配站、调压站、监控系统和调度中心等组成。
城镇燃气输配系统设计，应符合城镇燃气总体规划，在可行性研究的基础上，做到远、近期结合，以近期为主，经技术经济比较后确定合理的方案。
一、城镇燃气管网的分类燃气管网可按用途、敷设方式、输气压力、管网形状、压力级制等加以分类。
1. 按用途分类⑴长距离输气管线连接产量巨大的天然气田或人工燃气与用气地区的输气管线，其干管及支管的末端连接城镇或大型工业企业，作为该供气区的气源点。
(2) 城镇燃气管道①分配管道在供气地区将燃气分配给工业企业用户、商业用户和居民用户的管道，包括街区和庭院的燃气分配管道。
②用户引入管将燃气从分配管道引到用户室内引入口处总阀门前的管道。
③室内燃气管道通过用户管道引入口的总阀门将燃气引向室内，并分配到每个燃气用具的管道。
(3) 工业企业燃气管道①工厂引入管和厂区燃气管道将燃气从城镇燃气管道引入工厂，分送到各用气车间。
②车间燃气管道从车间的管道引入口将燃气送到车间内各个用气设备（如窑炉）。
车间燃气管道包括干管和支管。
③炉前燃气管道从支管将燃气分送给炉上各个燃烧设备。
2. 按敷设方式分类(1) 埋地管道城市中燃气管道一般采用埋地敷设，当燃气管段需要穿越铁路、公路时，有时需加设套管或管沟，因此有直接埋设及间接埋设两种。
(2) 架空管道工厂厂区内或管道跨越障碍物以及建筑物内的燃气管道时，常采用架空敷设。
3. 按设计压力分类燃气管道与其他管道相比，有特别严格的要求，因为管道漏气可能导致火灾、爆炸、中毒等事故。
燃气管道中的压力越高，管道接头脱开、管道本身出现裂缝的可能性就越大。
管道内燃气压力不同时，对管材、安装质量、检验标准及运行管理等要求也不相同。
我国城镇燃气管道按燃气设计压力P（MPa）分为七级。
燃气输配系统各种压力级制的燃气管道之间应通过调压装置相连。
当有可能超过最大允许工作压力时，应设置防止管道超压的安全保护设备。
第8章 燃气管网
总的原则： 总的原则： 根据全面规划，远近期结合， 根据全面规划，远近期结合，以近期为 做出分期建设的安排； 主，做出分期建设的安排； 在满足用户使用要求的基础上，尽可能 在满足用户使用要求的基础上， 的缩短线路长度，节省投资； 的缩短线路长度，节省投资； 管网布置按照压力高低顺序进行， 管网布置按照压力高低顺序进行，先布 置高、中压管网，后布置低压管网； 置高、中压管网，后布置低压管网； 对于改扩建的城市燃气管网， 对于改扩建的城市燃气管网，应充分发 挥原有管道的作用。 挥原有管道的作用。
第一节 城市燃气管网系统分类及选择
(二) 、根据敷设方式分类 地下燃气管道： 1 地下燃气管道：一般在城市中常采用 架空燃气管道：在管道通过障碍， 2 架空燃气管道：在管道通过障碍，或 在工厂区为了管理维修方便， 在工厂区为了管理维修方便 ， 采用架空 敷设。 敷设。
第一节 城市燃气管网系统分类及选择
(三)、根据输气压力分类
原因： 原因：燃气管道的气密性与其他管道相 有特别严格的要求， 比，有特别严格的要求，漏气可能导致 火灾、爆炸、中毒等事故。压力越高， 火灾、爆炸、中毒等事故。压力越高， 危险性就越高， 危险性就越高，对管道材质安装质量以 及检验标准越高。 及检验标准越高。
第一节 城市燃气管网系统分类及选择
与该管道相连接的用户量及用气量情况， 5.与该管道相连接的用户量及用气量情况， 该管道是主要管道还是次要管道。 该管道是主要管道还是次要管道。 线路上所遇到的障碍物情况。 6.线路上所遇到的障碍物情况。 土壤性质、腐蚀性能和冰冻线深度。 7.土壤性质、腐蚀性能和冰冻线深度。 该管道在施工、运行和万一发生故障时， 8.该管道在施工、运行和万一发生故障时， 对城市交通和人民生活的影响。 对城市交通和人民生活的影响。
2.1城镇燃气输配系统的构成,管网分类及选择 - 复制
2.1城镇燃气输配管网分类与选择
二、城镇燃气管网系统及示例 (二)中压供应方式和中低压两级制管网系统
中 压 A 、 低 压
2.1城镇燃气输配管网分类与选择
二、城镇燃气管网系统及示例 (二)中压供应方式和中低压两级制管网系统
中 压 A 、 低 压
1、天然气长输管线从东西两个方向送入 2、阀门的设置 3、调压站类型
低压单级、 低压单级、中压单级 中—低 低 次高—中 低 次高 中—低 次高—中 低 高—次高 中—低 次高
2.1城镇燃气输配管网分类与选择
二、城镇燃气管网系统及示例 (一)低压供应方式和低压一级制管网系统
供气 方式
低压储气罐供应 低压压缩机供应
适用 场合
只适用于供应区域小， 只适用于供应区域小，供气范 围在2 3km的小城镇 的小城镇。 围在2-3km的小城镇。
2.1城镇燃气输配管网分类与选择
二、城镇燃气管网系统及示例 (二)中压供应方式和中低压两级制管网系统
中 压 B 、 低 压
2.1城镇燃气输配管网分类与选择
二、城镇燃气管网系统及示例 (二)中压供应方式和中低压两级制管网系统 从气源厂生产的低压燃气，经加压后送入中压管网， 从气源厂生产的低压燃气，经加压后送入中压管网， 中 压 B 、 低 压 再经区域调压站调压后送人低压管网， 再经区域调压站调压后送人低压管网，设置在供气 区的低压储气罐由中压管网供气，高峰时， 区的低压储气罐由中压管网供气，高峰时，储气罐 内的燃气输送给中压(经加压)或低压管网。 内的燃气输送给中压(经加压)或低压管网。 该系统特点是采用低压配气， 该系统特点是采用低压配气，庭院管道在低压下运 行比较安全，但投资要比中压单级系统大。 行比较安全，但投资要比中压单级系统大。
城镇燃气管网
城镇燃气管网城镇燃气输配系统一般由门站、高中低压管网系统、储配站、调压站、监控系统和调度中心等组成。
城镇燃气输配系统设计，应符合城镇燃气总体规划，在可行性研究的基础上，做到远、近期结合，以近期为主，经技术经济比较后确定合理的方案。
一、城镇燃气管网的分类燃气管网可按用途、敷设方式、输气压力、管网形状、压力级制等加以分类。
1. 按用途分类⑴长距离输气管线连接产量巨大的天然气田或人工燃气与用气地区的输气管线，其干管及支管的末端连接城镇或大型工业企业，作为该供气区的气源点。
(2) 城镇燃气管道①分配管道在供气地区将燃气分配给工业企业用户、商业用户和居民用户的管道，包括街区和庭院的燃气分配管道。
②用户引入管将燃气从分配管道引到用户室内引入口处总阀门前的管道。
③室内燃气管道通过用户管道引入口的总阀门将燃气引向室内，并分配到每个燃气用具的管道。
(3) 工业企业燃气管道①工厂引入管和厂区燃气管道将燃气从城镇燃气管道引入工厂，分送到各用气车间。
②车间燃气管道从车间的管道引入口将燃气送到车间内各个用气设备（如窑炉）。
车间燃气管道包括干管和支管。
③炉前燃气管道从支管将燃气分送给炉上各个燃烧设备。
2. 按敷设方式分类(1) 埋地管道城市中燃气管道一般采用埋地敷设，当燃气管段需要穿越铁路、公路时，有时需加设套管或管沟，因此有直接埋设及间接埋设两种。
(2) 架空管道工厂厂区内或管道跨越障碍物以及建筑物内的燃气管道时，常采用架空敷设。
3. 按设计压力分类燃气管道与其他管道相比，有特别严格的要求，因为管道漏气可能导致火灾、爆炸、中毒等事故。
燃气管道中的压力越高，管道接头脱开、管道本身出现裂缝的可能性就越大。
管道内燃气压力不同时，对管材、安装质量、检验标准及运行管理等要求也不相同。
我国城镇燃气管道按燃气设计压力P（MPa）分为七级。
燃气输配系统各种压力级制的燃气管道之间应通过调压装置相连。
当有可能超过最大允许工作压力时，应设置防止管道超压的安全保护设备。
室外燃气管网分级管理办法范文
室外燃气管网分级管理办法范文一、总则室外燃气管网分级管理办法（以下简称“管理办法”）是为了规范室外燃气管网的建设和管理，确保燃气管网的安全运行，保护人民群众的生命财产安全，推动燃气行业的可持续发展而制定的。
根据《城市燃气条例》等有关法律法规，结合实际情况，制定本管理办法。
二、管网分级分类根据燃气管道的规模、用途、地理环境和安全风险等因素，将室外燃气管网划分为以下三个等级：1. 一级管网：主要用于城市居民生活燃气供应，涵盖按户计量的小区管网和集中计量的大区管网。
2. 二级管网：主要用于工业和商业用气，包括各类企事业单位、商业建筑物和工业园区等。
3. 三级管网：主要用于特定行业，如化工、冶金等，涉及较高风险的燃气供应。
三、管网安全要求1. 一级管网安全要求：（1）管道材质必须符合国家标准，并经过质量检验和验收。
（2）管道敷设必须符合规范，遵守相应的技术要求。
（3）管道设有泄漏监测、防护和紧急切断装置，以及火灾自动报警系统和紧急疏散通道等安全设施。
（4）对一级管网进行定期巡检和维护，确保管道的正常运行。
2. 二级管网安全要求：（1）管道材质必须符合国家标准，并经过质量检验和验收。
（2）管道敷设必须符合规范，遵守相应的技术要求。
（3）管道设有泄漏监测、防护和紧急切断装置，以及火灾自动报警系统和紧急疏散通道等安全设施。
（4）对二级管网进行定期巡检和维护，确保管道的正常运行。
3. 三级管网安全要求：（1）管道材质必须符合国家标准，并经过质量检验和验收。
（2）管道敷设必须符合规范，遵守相应的技术要求，且具备较高的防护能力。
（3）管道设有泄漏监测、防护和紧急切断装置，以及火灾自动报警系统和紧急疏散通道等安全设施。
（4）对三级管网进行定期巡检和维护，同时加强风险管理和应急预案的制定。
四、监管措施1. 审批管理：（1）新建、改扩建和拆除燃气管道，必须先进行相关审批手续，包括设计审批和施工许可审批等。
（2）审批机关应当按照相关标准和要求，对管网建设和运营计划进行审核和把关。

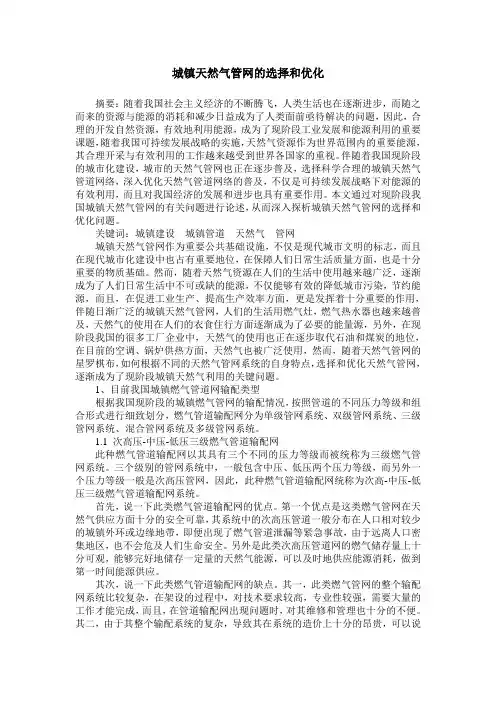

城镇天然气管网的选择和优化
城镇天然气管网的选择和优化摘要：随着我国社会主义经济的不断腾飞，人类生活也在逐渐进步，而随之而来的资源与能源的消耗和减少日益成为了人类面前亟待解决的问题，因此，合理的开发自然资源，有效地利用能源，成为了现阶段工业发展和能源利用的重要课题，随着我国可持续发展战略的实施，天然气资源作为世界范围内的重要能源，其合理开采与有效利用的工作越来越受到世界各国家的重视。
伴随着我国现阶段的城市化建设，城市的天然气管网也正在逐步普及，选择科学合理的城镇天然气管道网络，深入优化天然气管道网络的普及，不仅是可持续发展战略下对能源的有效利用，而且对我国经济的发展和进步也具有重要作用。
本文通过对现阶段我国城镇天然气管网的有关问题进行论述，从而深入探析城镇天然气管网的选择和优化问题。
关键词：城镇建设城镇管道天然气管网城镇天然气管网作为重要公共基础设施，不仅是现代城市文明的标志，而且在现代城市化建设中也占有重要地位，在保障人们日常生活质量方面，也是十分重要的物质基础。
然而，随着天然气资源在人们的生活中使用越来越广泛，逐渐成为了人们日常生活中不可或缺的能源，不仅能够有效的降低城市污染，节约能源，而且，在促进工业生产、提高生产效率方面，更是发挥着十分重要的作用，伴随日渐广泛的城镇天然气管网，人们的生活用燃气灶，燃气热水器也越来越普及，天然气的使用在人们的衣食住行方面逐渐成为了必要的能量源，另外，在现阶段我国的很多工厂企业中，天然气的使用也正在逐步取代石油和煤炭的地位，在目前的空调、锅炉供热方面，天然气也被广泛使用，然而，随着天然气管网的星罗棋布，如何根据不同的天然气管网系统的自身特点，选择和优化天然气管网，逐渐成为了现阶段城镇天然气利用的关键问题。
1、目前我国城镇燃气管道网输配类型根据我国现阶段的城镇燃气管网的输配情况，按照管道的不同压力等级和组合形式进行细致划分，燃气管道输配网分为单级管网系统、双级管网系统、三级管网系统、混合管网系统及多级管网系统。
第4章城市燃气管网系统
主要街道的干管成环，其他为枝状——城市
的新
建区
Company Logo
城市燃气管网系统
❖阀门：
a.低压一般不设阀门 b.中压以上设阀门：分段阀门；分支阀门；调压站
进出口上；穿跨越两端。原则：非常必要的地 方。
❖调压站：
a.作用：降压、稳压。 b.区域调压站作用半径：供气点到零点的平均直线 距离。 c.区域调压站在供气区的中心，地上单独建筑物。
城市燃气管网系统
二、 城市燃气管网系统及选择
（一）城市燃气输配系统的构成 1.低压、中压以及高压等不同压力的燃 气管网； 2.城市燃气分配站或压送机站、调压计 量站或区域调压站； 3.储气站； 4.计算机控制中心。
Company Logo
城市燃气管网系统
(二) 城市燃气管网系统
城市输配系统的主要部分是燃气管网，
Company Logo
城市燃气管网系统
（1）原有的城市燃气供应设施情况； （2）用户情况及对燃气压力的要求； （3）城市地理地形条件和地下管线、地 下建筑物的分布情况； （4）储气及调压方式。
Company Logo
城市燃气管网系统
❖设计城市燃气管网系统时，应全面考虑上 述诸因素进行综合，从而提出数个方案作 技术经济计算，选用经济合理的最佳方案。 方案的比较必须在技术指标和工作可靠性 相同的基础上进行。
根据所采用的管 网压力级制不同可分为
1.一种压力的单级低压系统
低压一级；中压一级
2.两种压力的两级系统
中压B—低压；中压A—低压
3.三种压力系统
次高压B-中压A-低压； 次高压B-中压A-低压 4.四种或四种以上的多级系统
注意：在设计中所 确定的压力上限值 不是必须等于所规 定的上限值。
城市天然气管网的分类及其选择(标准版)
城市天然气管网的分类及其选择(标准版)Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.( 安全管理)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改城市天然气管网的分类及其选择(标准版)一、天然气管网的分类城市配气管网是将门站(接收站)的天然气输送到各储气点、调压站、天然气用户，并保证沿途输气安全可靠。
配气管网可按管网形状、输气压力、敷设方式、用途等加以分类。
1.按管网形状分类(1)枝状管网以干管为主管，呈放射状由主管引出分配管而不成环状。
适用于较小城镇和企业内部，它的特点是每个用气点和气体只来自一个方向。
在城市配气系统中一般不单独使用。
(2)环状管网管道联成封闭的环状，在同一个环中，输气压力处于同一级制。
它是城市配气系统的基本形式，可由两个或多个方向供气，当管网局部发生故障时，不致造成全面中断供气，影响面小，可靠性高。
由于环状管网中的气体分布比较均匀，天然气可以同时沿几条管线流动，因此环状管网的直径可比枝状管网小，但环状管网总长比枝状管网长，投资也较大。
(3)环枝状管网枝状和环状混合使用的一种管网形式，综合了枝、环状管网特点，因此是工程设计中常用的管网形式。
2.按管网压力级制分类由于输气管道的气密性与其他管道相比，有特别严格的要求，管道漏气可能导致火灾、爆炸、中毒或其他事故。
输气管道中的压力越高，管道接头脱开或管道本身出现裂缝的可能性和危险性越大。
输气压力不同，对管道材质、安装质量、检验标准和运行管理的要求也不同。
城镇天然气管网系统分别-构成及择选浅探
城镇天然气管网系统分别\构成及择选浅探摘要城镇天然气能源是城镇重要公用的基础设施，也是现代城市文明的重要标识之一。
城镇天然气管网的发展，有利于城镇的可持续发展，能源结构的优化，也能促成环境的保护。
由此，开展城镇天然气管网的研究具有其重大现实的意义。
针对城镇天然气管网系统、构成和选择作进一步的探讨。
关键词城镇天然气；天然气管网；管网系统目前，城镇天然气已发展为人们生产生活必不可少的清洁能源。
城镇天然气的发展能很好的减少城市污染，节约能源，在促进工业生产、产品质量提升的同时，也提高了人民生活的水平，使整个社会的经济效益得到显著提升。
城镇的天然气管网通常属于城市的低下基础工程，在建成之后不宜改建或者是扩建。
故，城镇天然气管网的新建，应根据城市总体的规划，在已有的供电设施基础上，对城市配气的系统规划进行补充编制，以有助于工程改建和扩建设计建设的有序进行。
1 城镇天然气管网系统的分类1.1一级管网的系统只含有一个压力等级，城镇地下管网的系统称之为一级管网系统，其主要分有低压一级的管网系统和中压或者次高压一级的管网系统。
低压一级的管网系统，是指用气量偏小，且供气范围在2km~3km之内的城镇区域。
如果是供气范围偏大的城镇区域，在储气罐2km~3km以内的居民可采用低压一级的系统，若增加供气的范围就会造成过大的管网投资。
中压或者次高压一级的管网系统，具体是指天然气的长输供气被送入天然气的配气站、门站，之后经由调压或者加压被送入中压或者次高压的输气干线，再由输气的干线送入相关天然气的管网，最后由箱式的调压器调节至低压之后送入户内的管道。
通常来说，中压或者次高压一级的系统供气安全性相较于二级或者三级的系统都差，故对于房屋密度偏大的老城区、比较狭窄的街道、安全距离相对不足的区域，此类管理系较不适于运用，可在安全距离有所保证和新城区有限采用此类系统。
1.2二级管网的系统具备2个压力等级，城镇地下管网的系统称之为二级管网系统，通常来说，一级是较低的管网，另一级可以是中压，次高压，或者高压。
城市燃气热系统燃气管网知识讲解6.3
一、燃气管道分类
1、长距离输气管线 2、城市燃气管网
二、管道压力分级
1、长输管线 • 一级：P≤1.6MPa； • 二级：1.6 ＜ P＜ 4.0MPa ； • 三级：P≥ 4.0MPa 。 2、城市燃气管道 • 高压A级：0.8＜ P≤1.6MPa • 高压B级：0.4＜ P≤0.8MPa • 中压A级：0.2＜ P≤0.4MPa • 高压B级：0.005＜ P≤0.2MPa • 低压： P≤0.005MPa
2、分类
燃气调压站按进出口管道压力可分为高中压调压站、高低 压调压站、中低压调压站等；
按服务对象又分为供应一定范围的区域调压站和为单独建 筑物或工业企业服务的用户调压站；
按建筑形式可分为地上独立式、地下式、箱式。
3、安全防护距离
燃气调压站自身占地不大，根据压力等级由几平米到几百 平米，但安全防护距离要求较严。如表6-14。
七、燃气管网的水力计算
目的——估算管径 计算复杂 经验值供参考
五、燃气储存
1、储存方式
（1）储气罐储气 （2）管道储气 （3）液态储气 （4）地下态储气
2、储气量确定
一般取日用气量的30～50%
3、储气罐
六、燃气管网布置
布置形式——“大环状，小枝状” • 靠近大用户或负荷密集区，提高输送效率； • 避开主要干道和繁华街道； • 尽量少穿道路、少穿障碍； • 考虑分期建设； • 便于用户连接； • 最小安全净距。ຫໍສະໝຸດ 三、城市燃气系统的压力级制
1、单级系统——低压 2、二级系统——低压和中压 3、多级系统——低压、中压和高压
为什么会有不同的压力级制系统？如何选择？
压力高——管径小； 用户需要不同； 城市运行安全和管理方便。
城镇天然气输配管网系统的选择
城镇天然气输配管网系统的选择随着我国天然气工业的不断发展，特别是西气东输工程全线贯通，使我国许多城镇使用上了天然气，这极大改变了我国城镇的燃料结构，城镇天然气输配管网系统的合理选择也显得越来越重要。
笔者根据近几年在设计中的不断摸索和经验总结认为，城市燃气输配管网系统的确定是经过认识-实践-提高-再认识-再实践-再提高的不断发展过程。
对于中小城镇，尤其是对天然气这种干气，选择合适的城市输配管网系统非常必要。
1 城镇输配管网分级根据《城镇燃气设计规范》(GB 50028—2006)的规定，城镇燃气管道按城镇燃气压力分为低压燃气管道、中压燃气管道、次高压燃气管道和高压燃气管道4类，设计压力分为7级，即高压A、高压B、次高压A、次高压B、中压A、中压B、低压。
2 城镇燃气输配管网的型式和特征城镇燃气输配管网按上述不同压力等级的管道进行组合，按照组合型式，输配管网系统分为单级管网系统、两级管网系统、三级管网系统、多级管网系统和混合管网系统。
2．1 次高压一中压一低压三级输配管网具有3个压力等级的城镇地下燃气管网系统稍为三级管网系统。
三级管网系统通常含中、低压谬级，另外一级管网是次高压管网，通称次高、中、低压三级管网系统。
该种方式是长输管道来的天然气爿进入门站或储配站，经调压、计量后进入城市次高归管网，然后经次高压一中压调压站调压后进入城匝中压管网，最后经中一低压调压站(或调压箱)再术压力调至低压后进入低压管网。
①优点a．供气比较安全可靠。
此系统的次高压管道一般布置在人口较少的城镇边缘，若出现漏气故障，危及不到人口密集地区。
b．次高压管道可以储存一定量的天然气。
②缺点a．系统复杂，维修管理不便。
b．造价高。
在各种输配管网系统中，以三级系统造价最高。
次高压管网主要是输气，基本不起配气作用。
在同一道路上，往往要敷设2条不同压力等级的管道，因此三级系统管道总长度大于一、二级系统。
经二级调压将燃气的部分压力消耗在调压器阻力上，这也是造成输配管径大的因素之一。
城市燃气输气管网的类型
1、一级管网系统：只有个压力机制的城市燃气管网系统，分为低压和中压一级管网系统。
低压一级管网系统供气安全可靠，节省电能和维护费用，但管道一次投资费用高。
燃烧效率低。
只适用于供气范围为23km的城市和地区。
中压一级管网系统管道投资节省，燃烧效率高，但供气安全性差，易发生漏气事故。
适用于新城区或安全距离可以保证的地区。
2、二级管网系统：具有中压和低压二个压力设制的城市地下管网系统。
供气安全性高，安全距离易保证，但增加管道长充，投资费用高。
其中天然中压B二级管网适用于城市中街道狭窄房屋密集的地区
3、三级管网系统：具有高、中、低三个压力级制的城市地厂管网系统。
其供气可靠性高，管网中还可储存一定数量的燃气，但系统复杂，投资大。
4、混合管网系统：在一个城市管网系统中，一、二、三级管网系统同时存在上述两种系统以上的称为混合管网系统。
后两者适用于情况复杂的大、中城市。
广州陶粒厂广东陶粒厂 编辑:ejdnchh。
管线系统_城市燃气管网系统概述
城市燃气管网系统
中压管网布线的主要原则
中压管网应布置在城市用气区便于低压环网连接 的规划道路上，尽量避开繁华或闹市区的主要交 通干线，以减少管道施工和管理维修的困难；中 压管网应布置成环网，以提高其输气和配气的安 全可靠性，并尽量靠近各调压站。
Company Logo
城市燃气管网系统
(二) 城市燃气管网系统 城市输配系统的主要部分是燃气管网， 根据所采用的管 网压力级制不同可分为： 1.一级系统 低压一级 中压一级 2.两级系统 3.三级系统 4.多级系统
Company Logo
中小型城市天然气系统组成示意图
分输站 长输管线 P>4.0MPa 城市门站
Company Logo
城市燃气管网系统
（一）低压—中压A两级管网系统
城市：三个区 气源：天然气 储气：末端储气 城市燃气分配站：2个（东、西） 中压管网：1个环； 有9个区域调压站：向低压管网供 气（民用、公建、小工业）； 3个专用调压站：工业用户。
城市燃气管网系统概述
Company
LOGO
城市燃气管网系统
4.1
城市燃气管网系统分类及选择
4.2
城市燃气管道的布线
Company Logo
城市燃气管网系统 4.1城市燃气管网系统分类及选择
一、燃气管道的分类 燃气管道可以根据用途、敷设方式和输气压 力分类。 （一）、根据用途分类 1 长距离输气管道 2 城市燃气管道 分配管道；用户引入管；室内燃气管道 3 工业企业燃气管道 (二) 、根据敷设方式分类 1 地下燃气管道 2 架空燃气管道
Company Logo
城市燃气管网系统
5.与该管道相连接的用户量及用气量情况，该 管道是主要管道还是次要管道。 6.线路上所遇到的障碍物情况。 7.土壤性质、腐蚀性能和冰冻线深度。 8.该管道在施工、运行和万一发生故障时，对 城市交通和人民生活的影响。
城市燃气管网的分类及其选择
城市燃气管网的分类及其选择燃气管网分类1根据用途分类1）长距离输气管线其干管及支管的末端连接城市或大型工业企业，作为该供应区的气源点。
2）城市燃气管道分配管道：在供气地区将燃气分配给工业企业用户、公共建筑用户和居民用户。
分配管道包括街区的和庭院的分配管道。
用户引入管：将燃气从分配管道引到用户室内管道引入口处的总阀门。
室内燃气管道：通过用户管道引入口的总阀门将燃气引向室内，并分配到每个燃气用具。
3）工业企业燃气管道工厂引入管和厂区燃气管道：将燃气从城市燃气管道引人工厂，分送到各用气车间。
车间燃气管道：从车间的管道引入口将燃气送到车间内各个用气设备(如窑炉)。
车间燃气管道包括干管和支管。
炉前燃气管道：从支管将燃气分送给炉上各个燃烧设备。
2根据敷设方式分类1）地下燃气管道一般在城市中常采用地下敷设。
2）架空燃气管道在管道通过障碍时，或在工厂区为了管理维修方便，采用架空敷设。
3根据输气压力分类天然气管道之所以要根据输气压力来分级，是因为天然气管道的气密性与其他管道相比，有特别严格的要求，漏气可能导致火灾、爆炸、中毒或其他事故。
管道中的压力越高，管道接头脱开或管道本身出现裂缝的可能性和危险性也越大。
当管道内燃气的压力不同时，对管道材质、安装质量、检验标准和运行管理的要求也不同。
我国城市燃气管道根据输气压力—般分为：（1）高压A燃气管道：2.5MPa<P≤4.0MPa ；（2）高压B燃气管道：1.6MPa<P≤2.5MPa；（3）次高压A燃气管道：0.8MPa<P≤1.6MPa；（4）次高压B燃气管道：0.4MPa<P≤0.8MPa；（5）中压A燃气管道：0.2MPa<P≤0.4MPa。
（6）中压B燃气管道：0.01MPa<P≤0.2MPa（7）低压燃气管道： P<0.01MPa中压B和中压A管道必须通过区域调压站、用户专用调压站才能给城市分配管网中的低压和中压管道供气，或给工厂企业、大型公共建筑用户以及锅炉房供气。
城市燃气管网系统
2.5<P≤4.0MPa 1.6<P≤2.5MPa 0.8<P≤1.6MPa 0.4<P≤0.8MPa 0.2<P≤0.4MPa 0.01≤P≤0.2MPa P<0.01MPa
城市的郊区环线
在城市未改建的老区，只能敷设中压和低压管道。
8
(四)按管网形状分类
环状管网 管道连成封闭的环状，是城市输配管网的基本形式， 在同一环中，输气压力处于同一等级。
43
与该管道连接的用户数量及用气量情况，该管道是主 在布要线管时道，还要是决次定要燃管气道管；道沿城市街道的平面布置与纵断面布 置。线路上所遇到的障碍物情况； 由于输土配壤系性统质各、级腐蚀管性网能的、输冰气冻压线力深不度同；，其设施和防火安全的 要求也该不管同道，在而施且工、各运自行的和功万能一也发有生所故区障别时，，故对应城按市各交自通的特点 进行及布人置民。生活的影响。
此两系统中的中压管道供气至小区调压装置（箱）或楼栋 调压箱，天然气实现由中压至低压的调压后进入低压庭院 管和室内管。各小区或楼栋设调压柜或设楼栋调压箱。
也可中压管道直接进入用户调压器调压，用户燃具前的压
力更为稳定。（某些国家允许）
24
B
1
中 压 一 级 管 网 系 统
2 3
4 5
1-长输管线；2-城市燃气分配站；3-中压B输气环状干管； 4-中压B分配管；5-用户调压器
枝状管网 以干管为主管，呈放射状由主管引出分配管而不呈环 状。在城市管网中一般不单独使用
环枝状管网 环状与枝状混合使用的一种管网形式，是工程设计中 常用的管网形式。
9
二、城市燃气管网及其选择
城市燃气输配系统的构成 城市燃气管网系统的分类 采用不同压力级制的原因 燃气管网系统的选择
城镇燃气管网
单级系统示例 优点：①供应系统简单，维护管理方便；②不需要压送设备，输 配费用小。 缺点：①由于供气压力低，致使管道直径较大，一次投资费用较 高；②用户压力波动大。 适用范围：用气量较小，供气范围为2～3公里的城镇和地区。当供 应范围较大时，必须采用很大口径的管网，这就使输送单位体积燃气的 投资和金属耗量急剧增加，是不经济的。 (2) 中－低压两级制管网系统 低压气源厂和储气罐供应的燃气经压缩机加至中压，由中压管网输 气，再通过区域调压器调至低压，由低压管道供给燃气用户。在系统中 设置储配站以调节小时用气不均匀性。 中—低两级制管网系统的特点是：因输气压力高于低压供气，输气
三级管网系统 从长输管线来的天然气先进入门站经调压、计量后进入城镇次高压 管网，然后经次高—中压调压站后，进入中压管网，最后经中低压调压 站调压后送入低压管网。 该系统通常只有在大城市、并要求供气有充分保证时才考虑选用。 (4) 多级管网系统 气源是天然气，城市的供气系统可采用地下储气库、高压储气罐站 以及长输管线储气。这种管网系统一般用在居民人口众多的特大型城 市，如北京、上海。
对于新建城市天然气输配系统，多采用高-中压两级系统及中压单 级输配管网。前者适用于较大城市，其中高压管道可兼作储气装置，而 具有输、储双重功能。后者适用于中小城市。此两系统中的中压管道供 气至小区调压装置（箱）或楼栋调压箱，天然气实现由中压至低压的调 压后进入低压庭院管和室内管。各小区或楼栋设调压柜或设楼栋调压 箱。也可中压管道直接进入用户调压器调压，用户燃具前的压力更为稳 定。（某些国家允许）
燃气管道与其他管道相比，有特别严格的要求，因为管道漏气可能
城镇燃气管网
城镇燃气管网城镇燃气输配系统一般由门站、高中低压管网系统、储配站、调压站、监控系统和调度中心等组成。
城镇燃气输配系统设计，应符合城镇燃气总体规划，在可行性研究的基础上，做到远、近期结合，以近期为主，经技术经济比较后确定合理的方案。
一、城镇燃气管网的分类燃气管网可按用途、敷设方式、输气压力、管网形状、压力级制等加以分类。
1. 按用途分类⑴长距离输气管线连接产量巨大的天然气田或人工燃气与用气地区的输气管线，其干管及支管的末端连接城镇或大型工业企业，作为该供气区的气源点。
(2) 城镇燃气管道①分配管道在供气地区将燃气分配给工业企业用户、商业用户和居民用户的管道，包括街区和庭院的燃气分配管道。
②用户引入管将燃气从分配管道引到用户室内引入口处总阀门前的管道。
③室内燃气管道通过用户管道引入口的总阀门将燃气引向室内，并分配到每个燃气用具的管道。
(3) 工业企业燃气管道①工厂引入管和厂区燃气管道将燃气从城镇燃气管道引入工厂，分送到各用气车间。
②车间燃气管道从车间的管道引入口将燃气送到车间内各个用气设备（如窑炉）。
车间燃气管道包括干管和支管。
③炉前燃气管道从支管将燃气分送给炉上各个燃烧设备。
2. 按敷设方式分类(1) 埋地管道城市中燃气管道一般采用埋地敷设，当燃气管段需要穿越铁路、公路时，有时需加设套管或管沟，因此有直接埋设及间接埋设两种。
(2) 架空管道工厂厂区内或管道跨越障碍物以及建筑物内的燃气管道时，常采用架空敷设。
3. 按设计压力分类燃气管道与其他管道相比，有特别严格的要求，因为管道漏气可能导致火灾、爆炸、中毒等事故。
燃气管道中的压力越高，管道接头脱开、管道本身出现裂缝的可能性就越大。
管道内燃气压力不同时，对管材、安装质量、检验标准及运行管理等要求也不相同。
我国城镇燃气管道按燃气设计压力P（MPa）分为七级。
燃气输配系统各种压力级制的燃气管道之间应通过调压装置相连。
当有可能超过最大允许工作压力时，应设置防止管道超压的安全保护设备。
城市燃气管网系统的分类
冬天用煤炉取暖，门窗紧闭，排烟不良时，后者常见 于液化灶具漏泄或煤气管道漏泄等。煤气中毒时病人 最初感觉为头痛、头昏、恶心、呕吐、软弱无力，当 他意识到中毒时，常挣扎下床开门、开窗，但一般仅 有少数人能打开门，大部分病人迅速发生抽痉、昏迷， 两颊、前胸皮肤及口唇呈樱桃红色，如救治不及时， 可很快呼吸抑制而死亡。主要是由于一氧化碳麻痹人 的运动神经，加之煤气无色无味，发现自己煤气中毒 时候已经晚了，因此难以自救。 煤气中毒原因及症状 抢救
15
16
2.城市燃气供应方式 天然气、人工煤气——管道运输 通过管网运输，多采用环形管网。根据 管网尺寸，重要程度，分为：低压管网， 中压管网，次高压管网，超高压管网。 不同压力管道的转换，要经过燃气调压 站调节压力。
17
18
要求：与建筑物平行设置，并且保持适 当距离。设置点土壤冰冻线下 0.1~0.2m（浅埋），上面不能行人走 车，避免重压。离建筑基础2m以上，离 树木1.2m，离其他管道1m。总之离远 点好。 天然气管道外露部分刷黄色。
19
液化石油气 可以用管道，也可以打包灌装。 家用液化气钢瓶最多15kg，需要进行 年检。钢瓶内液化气被高压装瓶，打开 阀门后，变为常压，自动气化。
20
第八章 城市燃气管网系统
气源厂 门站 液化石油 气储配站
用户 用户
用户
21
第八章 城市燃气管网系统
城市燃气管网的分类及其选择 城市燃气管道的布线 建筑燃气供应系统
5
混合比例： 氢气H2——4%~75% 一氧化碳CO——12.5%~74.2% 天然气甲烷CH4——5.3%~14% 柏景湾燃气爆炸 后续
第四章--城市燃气管网系统
2) 用户引入管 将燃气从分配管道引到用户室内管道引入口处的总 阀门。
3) 室内燃气管道 通过用户管道引入口的总阀门将燃气引向室内， 并分配到每个燃气用具。
• 工业企业燃气管道 1) 工厂引入管和厂区燃气管道 将燃气从城市燃气管道引入工厂，
分送到各用气车间。
• 首先确定中压小区管网起点和终点的压 力，然后再根据不同供气压力下的中压
干管的水力计算，确定出较为经济、合
理的中压干管起点压力，即中压管网的
工作压力。对于新建中压小区管网而言，
在充分满足各类用户用气压力的前提下，
随着起点压力的升高，管网管径变小，
2) 车间燃气管道 从车间的管道引入口将燃气送到车间内各个用气 设备(如窑炉)。车间燃气管道包括干管和支管。
3) 炉前燃气管道 从支管将燃气分送给炉上各个燃烧设备。
根据敷设方式分类
• 地下燃气管道 一般在城市中常采用地下 敷设。
• 架空燃气管道 在管道通过障碍时，或在 工厂区为了管理维修方便，采用架空敷 设。
根据输气压力分类
• 我国城市燃气管道根据输气压力一般分为 • 低压 压力小于10kPa(即1000mmH2O)。 • 中压B 压力为10kPa至0.2MPa。 • 中压A 压力为0.2 MPa至0.4 MPa。 • 次高压B 压力为0.4 MPa至0.8MPa。 • 次高压A 压力大于0.8 MPa至1.6MPa。 • 高压B 压力大于1.6 MPa至2.5MPa。 • 高压A 压力大于2.5 MPa至4.0MPa。
• 两级系统 由低压、中压B或低压和中压A两级 管网组成。
• 三级系统 包括低压、中压B(中压A)和高压的 三级管网。
• 多级系统 由低压、中压B、中压A和高压，甚 至更高压力的管网组成。
