IFIX教程

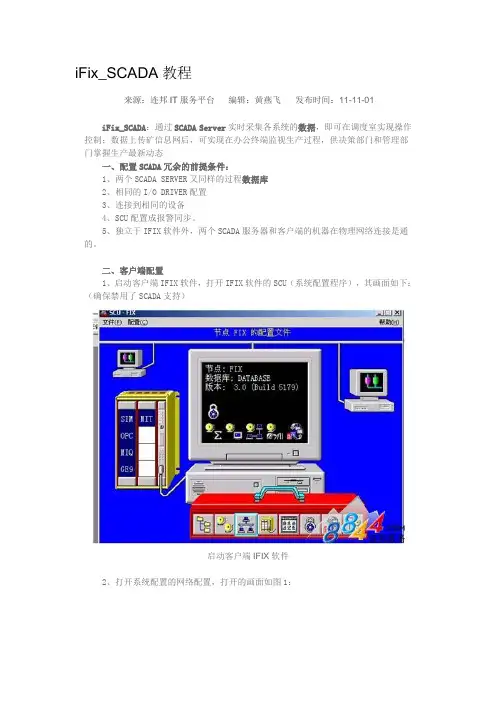

F I X154基础培训154培训介绍●为学员提供对iFix有较好的了解●以新用户的角度来设计课程●课程包括配置和应用iFix软件、建立应用程序的实验，通过使用软件中的大量组件开发应用程序预备知识●熟悉个人计算机，特别是Windows NT和Windows 2000●过程控制应用的常识●熟悉intellution软件是有帮助的，但不是必要的培训内容及课程安排●第1天iFix概述和结构，系统配置，I/O驱动器，工作台及画面介绍培训内容及课程安排●第3天全局，调度，数据库编辑器，程序块，VBA介绍，趋势图第一章概述●iFix产品概貌●Intellution Dynamics●进行练习以巩固所学知识●iFix是一套工业自动化软件●“过程化窗口”●为操作员和应用程序提供实时数据节点：运行i F i x的计算机●SCADA节点Supervisory Control And Data Acquisition ●iClient节点VIEW / HMI●HMI PAK = SCADA + iClient 网络节点类型●独立节点●本地节点●远程节点其它节点类型第二章i F i x结构●基本结构●I/O驱动器●过程数据库●图形显示●分布式结构●进行练习以巩固所学知识I/O驱动器●iFix从过程硬件获取数据PLC，DCS，简单I/O设备……●I/O驱动器是iFix与过程硬件之间的接口●I/O驱动器支持特定的硬件设备●I/O驱动器以poll记录格式收集数据，并传输至DITD I T（D r i v e r I m a g e T a b l e）●SCADA服务器内存中●存储I/O驱动器的轮询记录数据●轮询时间poll timeI/O驱动器基本结构S A C●SAC – Scan Alarm and Control扫描、报警和控制●扫描时间scan time●监视SAC –任务控制应用程序过程数据库●PDB – Process Database●过程数据库由标签（块）组成●AI，AO，DI，DO，CA，TR……●标签可以连接，形成链P D B基本结构操作员显示●以图形方式显示PDB数据信息●HMI 人机接口●图形对象图表，数据连接，动画，控件……图形显示基本结构数据库标志信息●SERVER.NODE.TAG.FIELD 句法●浏览本地或远程节点的数据●Field 域数字数据类型F_*（float）文本数据类型A_*（ASCⅡ）图形数据类型T_*“双向”结构第三章系统配置●重要知识点回顾●系统配置●进行练习以巩固所学知识节点类型●节点–运行iFix的计算机●SCADA节点●iClient节点– HMI●SCADA + iClient = HMI PAK系统配置工具S C U●配置本地节点●SCU文件●路径配置，报警配置，网络配置，SCADA配置，任务配置，安全配置，SQL配置，报警区域配置S C U系统配置●本地节点名和逻辑节点名●本地节点别名THISNODE ●服务方式路径配置报警配置报警区域数据库报警区域过滤网络配置S C A D A配置任务配置安全配置S Q L配置S C A D A配置I/O驱动器●通讯方式串口，驻留卡件，以太网卡……●6.x版本驱动器与SAC及过程硬件通讯，属于传统驱动器可用于Win95/98，WinNT及Win2000●7.x版本驱动器具有OPC服务器功能只能用于WinNT及Win2000S I M驱动器●SIM – iFix仿真驱动器– 2000个16位寄存器– 14个信号发生器–报警及系统计数器●SIM驱动器地址可供数据块读写操作●SAC启动或PDB重新装入，SIM地址将被复位安装I/O驱动器●安装iFix时提示用户●光盘安装●7.x驱动器有安装程序，可直接安装升级I/O驱动器●V6升级到V6备份并导出PDB文件及驱动器配置文件●V7升级到V7备份并导出PDB文件及驱动器配置文件卸载旧版本驱动器●V6升级到V7卸载旧版本驱动器配置I/O驱动器●通道Channel●设备Device●轮询记录Poll Record (6.x)数据块Data Block (7.x)第五章V6.x I/O驱动器●配置6.x驱动器●监视I/O驱动器●进行练习以巩固所学知识配置6.x驱动器●选择并配置配置通道●选择或添加设备●配置轮询记录表●iFix重新启动时更新该驱动器配置文件通道●定义SCADA和过程硬件之间的通讯●端口，波特率，数据位，停止位，校验位……●应答超时，延时，重试次数设备●配置特定的硬件设备●设备名，站号或IP地址，数据块类型及数量……●配置参数根据驱动器类型而不同轮询记录●配置设备对过程硬件数据的读写●轮询记录存储于DIT –内存数据表●起始/结束地址，轮询时间，访问时间，死区……●I/O地址格式配置根据设备类型而不同任务控制M i s s i o n C o n t r o l报警历史A l a r m H i s t o r y第六章V7.x I/O驱动器●配置7.x驱动器●监视I/O驱动器●进行练习以巩固所学知识V7.x I/O驱动器●图形用户配置界面– Power Tool●与iFix紧密集成●事件驱动/ 时间驱动●支持OPC●支持OLE自动化技术P o w e r T o o l通道●启用●端口共享●通讯端口，模式，波特率，数据位，停止位，校验位……●协议，模式设备●配置特定的硬件设备●启用●设备名，站号●响应超时，重试次数，延时时间数据块●块名●启用●I/O地址●主轮询速率，二级轮询速率，相位，访问时间监视I/O驱动器●任务控制●报警历史●Power Tool统计显示消息日志第七章图形功能介绍●Intellution工作台●画面●进行练习以巩固所学知识I n t e l l u t i o n工作台●两种模式编辑模式Config运行模式Run●系统树，工作区●菜单栏，工具栏，工具箱●属性窗口工作台画面●iFix画面由对象组成●对象的概念●画面本身也是对象●图形功能介绍基本形状，颜色，式样，编辑工具，格式工具……第八章过程数据库●数据库标签tag●数据库管理器●进行练习以巩固所学知识T a g●数据库标签（块）是独立单元●一级数据库标签●二级数据库标签●数据库标签链数据库管理器●创建和编辑数据库块●电子数据表形式●可以打开所有SCADA节点数据库●导入/导出数据库–建议采用CSV格式数据库管理器第九章数字量标签●数字量输入标签●数字量输出标签●进行练习以巩固所学知识标签名●在数据库中必须是唯一的●最多可达30个字符●至少有一个非数字字符●不允许有空格●- _ ! # % $ \ / | [ ]D I–数字量输入第九章数字量标签●数字量输入标签●数字量输出标签●进行练习以巩固所学知识D O–数字量输出第十章图形对象●图形对象工具●属性窗口●数据连接●表达式编辑器●数据输入工具●进行练习以巩固所学知识画面●iFix画面由对象组成●画面本身也是对象●图形功能基本形状，颜色，式样，编辑工具，格式工具……属性窗口●修改对象的静态属性●显示对象可以修改的属性–只读属性不出现●非模态化–总是驻留在屏幕上–即时反映对象属性值数据连接d a t a l i n k●显示数据源的数值或文本信息●属性设置类似于文本对象表达式编辑器●访问iFix系统中所有的数据源过程数据库，画面，全局，历史，数据服务器，报警计数器……●数据源可以是单个值，也可以是表达式●数据源可用来动画对象属性表达式编辑器数据输入工具●将画面数据送回数据源一般与数据连接结合使用●数据输入方法–数字/字母输入项–滑动输入项–按钮输入项（常用于数字量标签）–斜坡输入项第十一章动画对象●动画●动画专家●动画对话框●进行练习以巩固所学知识动画●根据数据源的变化，动态地改变对象的属性●数据源iFix数据库标签，画面或对象的属性，OPC服务器，I/O实时数据，全局变量，预定义表达式，VBA事件●动画也是对象●对属性进行动画，而不是对象本身动画专家E x p e r t●颜色●填充●旋转●位置●比例●可见性动画对话框●编辑对象的属性●静态属性●动态属性●数据转换范围，表，格式，对象第十二章模拟量标签●模拟量输入标签●模拟量输出标签●SIM驱动器●进行练习以巩固所学知识A I–模拟量输入A O–模拟量输出S I M驱动器●iFix仿真驱动器– 2000个16位寄存器– 14个信号发生器（RA，RG，RH……）–报警和系统计数器第十三章I n t e l l u t i o n工作台●配置工作台●关于画面●使用帮助和电子书●使用图符集●进行练习以巩固所学知识配置工作台●“工作台”菜单/ 用户首选项画面缓存●预装画面保存在缓存中–运行画面关闭时加载至缓存–预装画面启动时载入缓存，并且永不清除●修改LOCAL\FixUserPreferences.ini– TotalPreloadPicturePath– PicturePath#N画面尺寸●iFix画面文档有一个逻辑调整系统●文档尺寸是逻辑单元–而不是像素点或其它长度单位●自动调整适应不同的显示器分辨率帮助系统和i F i x电子书图符D y n a m o●重复使用利用率较高的对象●iFix提供广泛的预定义图符第十四章全局对象●全局变量●全局阈值表●全局过程●进行练习以巩固所学知识全局变量●作用于所有的应用（画面及调度）●创建全局变量全局阈值表●用于创建需重复使用的表–颜色阈值–对应字符串值●创建全局阈值表●使用全局阈值表全局过程●iFix提供全局过程和函数– OpenPicture，OnScan……●创建用户自定义全局过程（模块）Project_User●全局窗体第十五章调度●基于时间●基于事件●配置并运行调度●进行练习以巩固所学知识基于时间t i m e-b a s e d●一次性执行●连续执行●每天●每月基于事件e v e n t-b a s e d●数据变化●为真时，为假时时间点●总为真，总为假时间段配置调度●前台●后台FixBackgroundServer.exe/Service 参数。
