UC3842开关电源各功能电路详解
uc3842升压电路原理
uc3842升压电路原理
UC3842是一种固定工作频率的脉冲宽度可控调制器，常用于电源控制和开关电源。
以下是其升压电路的基本原理：
1. 误差放大器：误差放大器是UC3842的核心部分，它对参考电压和反馈电压进行比较，产生误差电压。
这个误差电压决定了脉冲的宽度，进而控制开关管的导通和关断时间，以实现稳压输出。
2. 脉冲宽度调制（PWM）：UC3842通过调整开关管的导通时间（即脉冲宽度）来控制输出电压。
当输出电压发生变化时，误差放大器的输出会相应地调整，进而改变脉冲宽度，使输出电压保持稳定。
3. 电流检测：UC3842的③脚为电流检测输入端。
当检测到的电压超过1V 时，它会缩小脉冲宽度，使电源进入间歇工作状态，以保护开关管和其它电路元件。
4. 定时端：④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定。
这个频率决定了开关管的开关频率，进而影响输出电压的波形和大小。
5. 推挽输出：⑥脚为推挽输出端，它是图腾柱式输出结构，具有快速上升和下降时间。
这个输出驱动开关管，控制其导通和关断。
6. 启动电路：当电路上电时，外接的启动电路通过⑦脚提供芯片所需的启动电压。
通过以上步骤，升压电路可以按照一定的规律调整开关管的导通和关断时间，实现升压功能。
如需了解更多信息，建议咨询电子技术专家或查阅相关文献资料。
UC3842开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

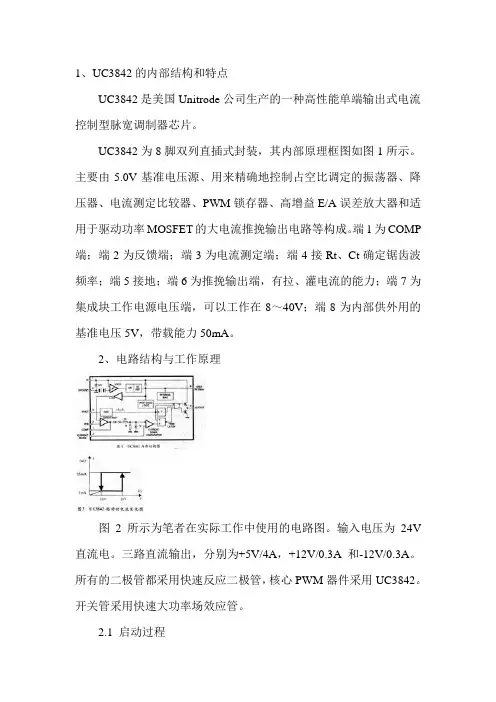

UC3842开关电源电路图
1、UC3842的内部结构和特点UC3842是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。
UC3842为8脚双列直插式封装，其内部原理框图如图1所示。
主要由5.0V基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM锁存器、高增益E/A误差放大器和适用于驱动功率MOSFET的大电流推挽输出电路等构成。
端1为COMP 端；端2为反馈端；端3为电流测定端；端4接Rt、Ct确定锯齿波频率；端5接地；端6为推挽输出端，有拉、灌电流的能力；端7为集成块工作电源电压端，可以工作在8～40V；端8为内部供外用的基准电压5V，带载能力50mA。
2、电路结构与工作原理图2所示为笔者在实际工作中使用的电路图。
输入电压为24V 直流电。
三路直流输出，分别为+5V/4A，+12V/0.3A和-12V/0.3A。
所有的二极管都采用快速反应二极管，核心PWM器件采用UC3842。
开关管采用快速大功率场效应管。
2.1 启动过程首先由电源通过启动电阻R 1提供电流给电容C2充电，当C2电压达到UC3842的启动电压门槛值16V时，UC3842开始工作并提供驱动脉冲，由6端输出推动开关管工作，输出信号为高低电压脉冲。
高电压脉冲期间，场效应管导通，电流通过变压器原边，同时把能量储存在变压器中。
根据同名端标识情况，此时变压器各路副边没有能量输出。
当6脚输出的高电平脉冲结束时，场效应管截止，根据楞次定律，变压器原边为维持电流不变，产生下正上负的感生电动势，此时副边各路二极管导通，向外提供能量。
同时反馈线圈向UC3842供电。
UC3842内部设有欠压锁定电路，其开启和关闭阈值分别为16V 和10V，如图3所示。
在开启之前，UC3842消耗的电流在1mA以内。
电源电压接通之后，当7端电压升至16V时UC3842开始工作，启动正常工作后，它的消耗电流约为15mA。
因为UC3842的启动电流在1mA以内，设计时参照这些参数选取R1，所以在R1上的功耗很小。
UC3842电路图
UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.72/(RT×CT)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻Rt1 限流，再经VC 整流、C2 滤波，电阻R1、电位器RP1 降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
④脚和⑧脚外接的R6、C8 决定了振荡频率，其振荡频率的最大值可达500KHz。
R5、C6用于改善增益和频率特性。
⑥脚输出的方波信号经R7、R8 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。
电阻R10 用于电流检测，经R9、C9 滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。

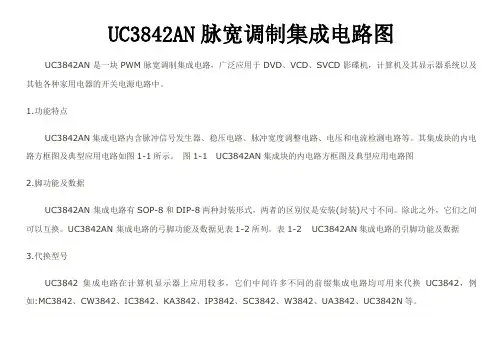

UC3842AN脉宽调制集成电路图
UC3842AN脉宽调制集成电路图UC3842AN是一块PWM脉宽调制集成电路，广泛应用于DVD、VCD、SVCD影碟机，计算机及其显示器系统以及其他各种家用电器的开关电源电路中。
1.功能特点
UC3842AN集成电路内含脉冲信号发生器、稳压电路、脉冲宽度调整电路、电压和电流检测电路等。
其集成块的内电路方框图及典型应用电路如图1-1所示。
图1-1UC3842AN集成块的内电路方框图及典型应用电路图
2.脚功能及数据
UC3842AN 集成电路有SOP-8和DIP-8两种封装形式，两者的区别仅是安装(封装)尺寸不同。
除此之外，它们之间可以互换。
UC3842AN 集成电路的弓脚功能及数据见表1-2所列。
表1-2 UC3842AN集成电路的引脚功能及数据3.代换型号
UC3842 集成电路在计算机显示器上应用较多，它们中间许多不同的前缀集成电路均可用来代换UC3842，例如:MC3842、CW3842、IC3842、KA3842、IP3842、SC3842、W3842、UA3842、UC3842N等。
UC3842详细应用及原理分析
UC3842的原理及应用详解1 UC3842 工作原理简介UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
④脚和⑧脚外接的R6、C8 决定了振荡频率，其振荡频率的最大值可达500KHz。
R5、C6用于改善增益和频率特性。
⑥脚输出的方波信号经R7、R8 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。
电阻R10 用于电流检测，经R9、C9 滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
一文解析UC3842组成的开关电源电路
一文解析UC3842组成的开关电源电路
本文主要讲了UC3842组成的开关电源电路、电路的调试以及几种3842充电器电路图，下面随小编来看看吧。
UC3842组成的开关电源电路
图2是由UC3842构成的开关电源电路，220V市电由C1、L1滤除电磁干扰，负温度系数的热敏电阻Rt1限流，再经VC整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842的供电端（⑦脚），为UC3842提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842提供正常工作电压，另一方面经R3、R4分压加到误差放大器的反相输入端②脚，为UC3842提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
④脚和⑧脚外接的R6、C8决定了振荡频率，其振荡频率的最大值可达500KHz。
R5、C6用于改善增益和频率特性。
⑥脚输出的方波信号经R7、R8分压后驱动MOSFEF功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。
电阻R10用于电流检测，经R9、C9滤滤后送入UC3842的③脚形成电流反馈环。
所以由UC3842构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842的③脚电压高于1V时振荡器停振，保护功率管不至于过流而损坏。
图2 UC3842构成的开关电源
电路的调试
此电路的调试需要注意：一是调节电位器RP1使电路起振，起振电流在1mA左右；二是起振后变压器③④绕组提供的直流电压应能使电路正常工。
uc3842电路图
uc3842电路图
UC3842 组成的开关电源电路
图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
④脚和⑧脚外接的R6、C8 决定了振荡频率，其振荡频率的最大值可达500KHz。
R5、C6用于改善增益和频率特性。
⑥脚输出的方波信号经R7、R8 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。
电阻R10 用于电流检测，经R9、C9 滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
图2 UC3842 构成的开关电源
3 电路的调试
此电路的调试需要注意：一是调节电位器RP1使电路起振，起振电流在1mA左右；二是起振后变压器③④绕组提供的直流电压应能使电路正常工作，此电压的范围大约为11～17V 之间；三是根据输出电压的数值大小来改变R4，以确定其反馈量的大小；四是根据保护要求来确定检测电阻R10 的大小，通常R10 是2W、1Ω以下的电阻。
UC3842芯片设计开关电源_中文资料
UC3842芯片设计开关电源_中文资料UC3842芯片设计开关电源笔者最近设计了由UC3842组成的DC2DC转换器,总的框架采用参考文献中现成的电路。
但由于输入电压和工作频率不同,重新设计了电路参数。
UC3842的内部结构和特点UC3842是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。
UC3842为8脚双列直插式封装,其内部原理框图如图1所示。
主要由5. 0V基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM锁存器、高增益E/A误差放大器和适用于驱动功率MOSFET的大电流推挽输出电路等构成端1为COMP端;端2为反馈端;端3为电流测定端;端4接Rt、Ct 确定锯齿波频率;端5接地;端6为推挽输出端,有拉、灌电流的能力;端7为集成块工作电源电压端,可以工作在8～40V;端8为内部供外用的基准电压5V,带载能力50mA。
2 电路结构与工作原理图2所示为笔者在实际工作中使用的电路图。
输入电压为24V直流电。
三路直流输出,分别为+5V/4A, +12V/0. 3A和- 12V/0. 3A。
所有的二极管都采用快速反应二极管,核心PWM器件采用UC3842。
开关管采用快速大功率场效应管。
2. 1 启动过程首先由电源通过启动电阻R1提供电流给电容C2充电,当C2电压达到UC3842的启动电压门槛值16V时,UC3842开始工作并提供驱动脉冲,由6端输出推动开关管工作,输出信号为高低电压脉冲。
高电压脉冲期间,场效应管导通,电流通过变压器原边,同时把能量储存在变压器中。
根据同名端标识情况,此时变压器各路副边没有能量输出。
当6脚输出的高电平脉冲结束时,场效应管截止,根据楞次定律,变压器原边为维持电流不变,产生下正上负的感生电动势,此时副边各路二极管导通,向外提供能量。
同时反馈线圈向UC3842供电。
UC3842内部设有欠压锁定电路,其开启和关闭阈值分别为16V和10V,如图3所示。
UC3842典型应用电路
UC3842典型应用电路电路中的芯片有：UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(RT×CT)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。
1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
UC3842开关电源电路图
1、UC3842的内部结构和特点UC3842是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。
UC3842为8脚双列直插式封装，其内部原理框图如图1所示。
主要由基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM锁存器、高增益E/A 误差放大器和适用于驱动功率MOSFET的大电流推挽输出电路等构成。
端1为COMP端；端2为反馈端；端3为电流测定端；端4接Rt、Ct确定锯齿波频率；端5接地；端6为推挽输出端，有拉、灌电流的能力；端7为集成块工作电源电压端，可以工作在8～40V；端8为内部供外用的基准电压5V，带载能力50mA。
2、电路结构与工作原理图2所示为笔者在实际工作中使用的电路图。
输入电压为24V直流电。
三路直流输出，分别为+5V/4A，+12V/和-12V/。
所有的二极管都采用快速反应二极管，核心PWM器件采用UC3842。
开关管采用快速大功率场效应管。
启动过程首先由电源通过启动电阻R 1提供电流给电容C2充电，当C2电压达到UC3842的启动电压门槛值16V时，UC3842开始工作并提供驱动脉冲，由6端输出推动开关管工作，输出信号为高低电压脉冲。
高电压脉冲期间，场效应管导通，电流通过变压器原边，同时把能量储存在变压器中。
根据同名端标识情况，此时变压器各路副边没有能量输出。
当6脚输出的高电平脉冲结束时，场效应管截止，根据楞次定律，变压器原边为维持电流不变，产生下正上负的感生电动势，此时副边各路二极管导通，向外提供能量。
同时反馈线圈向UC3842供电。
UC3842内部设有欠压锁定电路，其开启和关闭阈值分别为16V和10V，如图3所示。
在开启之前，UC3842消耗的电流在1mA以内。
电源电压接通之后，当7端电压升至16V 时UC3842开始工作，启动正常工作后，它的消耗电流约为15mA。
因为UC3842的启动电流在1mA以内，设计时参照这些参数选取R1，所以在R1上的功耗很小。
UC3842的原理及应用详解
UC3842的原理及应用详解1 UC3842 内部工作原理简介图1示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
④脚和⑧脚外接的R6、C8 决定了振荡频率，其振荡频率的最大值可达500KHz。
R5、C6用于改善增益和频率特性。
⑥脚输出的方波信号经R7、R8 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。
电阻R10 用于电流检测，经R9、C9 滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
UC3842中文资料电路汇总
UC3842中文资料电路汇总
UC3842是一种常用的PWM控制芯片，属于集成电路家族。
它可以广泛应用在开关电源、电池充电器、电机驱动器等电路中。
UC3842的优点包括尺寸小巧、功耗低、效率高、稳定性好等。
本文将分析UC3842的工作原理，并给出一些UC3842电路的实例。
UC3842采用的工作原理是固定频率的PWM调制，通过比较反馈电压与参考电压，调整PWM的占空比，以达到输出电压稳定的目的。
它由复位电路、误差放大器、PWM比较器、电流传感器、传动器、震荡器组成。
其中，复位电路负责起动并保证芯片正常工作；误差放大器接收反馈信号，并与参考电压相比较，产生错误信号；PWM比较器将误差信号转换为PWM 信号；电流传感器用于监测电流；传动器用于使外部开关管正常工作；震荡器提供工作频率。
下面是一些UC3842电路的示例：
1.基于UC3842的开关电源电路：开关电源电路主要由输入滤波器、整流桥、磁性元件、PWM控制电路和输出滤波器组成。
UC3842控制输入电压经整流桥和磁性元件，变换为高频脉冲，然后经过滤波器得到平稳的输出电压。
2.基于UC3842的电池充电器电路：电池充电器电路的基本原理是通过PWM控制电路将输入电压转化为恒流或恒压的输出。
UC3842可以控制电池充电过程中的电流和电压，以实现恒流充电和恒压充电。
3.基于UC3842的电机驱动器电路：电机驱动器电路主要由功率电路和控制电路两部分组成。
UC3842可以通过PWM控制电路来控制功率电路中的开关管，从而控制电机的转速和转向。
UC3842开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
UC3842电路分析
由UC3842构成的开关电源电路如图6所示，T为高频变压器。
刚开机时，220V交流电先通过PNF 滤掉射频干扰，再经过整流滤波获得约+300V直流电压，然后经R2降压后向UC3842提供+16V启动电压。
R1是限流电阻，C1为滤波电容。
正常工作后，自馈线圈N2上的高频电压经过VD1、C1整流滤波，就作为UC3842的正常工作电压。
R5、C4用以改善内部误差放大器的频率响应，R1是斜坡补偿电阻。
开关频率。
C5为消噪电容，R10是过流检测电阻，R7是VMOS开关功率管的栅极限流电阻。
由C8、VD1、R11、VD2、C9构成两级吸收回路，用于吸收尖峰电压。
VD1和VD3选用恢复二极管FR305。
VD4为输出级的整流管，采用肖特基二极管，以满足高频、大电流整流之需要。
当NMOS管导通时，初级线圈N1电流线性增大，磁场增强，次级线圈中VD4截止，由电容C10向负载供电；此时，脉冲变压器原边回路中VD2亦截止，N1这时起存储能量的作用。
当NMOS 管截止后，初级线圈电流减小，磁场减弱，次级线圈回路中VD4导通，能量通过VD4及C10向负载释放，输出直流电压，部分能量由VD2向电阻R12和电容C9释放。
为保证开关电源输出直流电压不受干扰，电路中提供了稳压电路。
一是采用NMOS管源极串接电阻R9，把电流信号变为电压信号，送入UC3842作为比较电压，控制激励脉冲的占空比，达到稳压目的。
二是变压器T中的线圈N2间接采样，起到电压反馈作用，N2间接采样后，经过VD1和C3整流，在C3上取样，该电压一方面经过R3和R4分压送到UC3842的2管脚加到误差放大器A3的反相输入端，另一方面直接送到UC3842的7管脚，作为芯片供电电压。
电路刚启动时由输入电压经整流滤波降压给芯片供电，工作后由反馈电压供电，因而UC3842的电源电压反映了输出电压的变化，起到反馈作用，使输出电压稳定。
三是在UC3842中，锯齿波发生器输出锯齿波的斜率还与输入电压有关，当输入电压升高时锯齿波斜率增大，使输出激励脉冲占空比减小，从而使输出电压维持稳定，反之亦然，实际上相当于反馈控制。
UC3842开关电源电路图精品
UC3842开关电源电路图精品1、UC3842的内部结构和特点UC3842是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。
UC3842为8脚双列直插式封装，其内部原理框图如图1所示。
主要由5.0V基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM锁存器、高增益E/A误差放大器和适用于驱动功率MOSFET的大电流推挽输出电路等构成。
端1为COMP 端；端2为反馈端；端3为电流测定端；端4接Rt、Ct确定锯齿波频率；端5接地；端6为推挽输出端，有拉、灌电流的能力；端7为集成块工作电源电压端，可以工作在8～40V；端8为内部供外用的基准电压5V，带载能力50mA。
2、电路结构与工作原理图2所示为笔者在实际工作中使用的电路图。
输入电压为24V直流电。
三路直流输出，分别为+5V/4A，+12V/0.3A和-12V/0.3A。
所有的二极管都采用快速反应二极管，核心PWM 器件采用UC3842。
开关管采用快速大功率场效应管。
2.1 启动过程首先由电源通过启动电阻R 1提供电流给电容C2充电，当C2电压达到UC3842的启动电压门槛值16V时，UC3842开始工作并提供驱动脉冲，由6端输出推动开关管工作，输出信号为高低电压脉冲。
高电压脉冲期间，场效应管导通，电流通过变压器原边，同时把能量储存在变压器中。
根据同名端标识情况，此时变压器各路副边没有能量输出。
当6脚输出的高电平脉冲结束时，场效应管截止，根据楞次定律，变压器原边为维持电流不变，产生下正上负的感生电动势，此时副边各路二极管导通，向外提供能量。
同时反馈线圈向UC3842供电。
UC3842内部设有欠压锁定电路，其开启和关闭阈值分别为16V 和10V，如图3所示。
在开启之前，UC3842消耗的电流在1mA以内。
电源电压接通之后，当7端电压升至16V 时UC3842开始工作，启动正常工作后，它的消耗电流约为15mA。
UC3842的原理及应用详解
UC3842的原理及应用详解1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
④脚和⑧脚外接的R6、C8 决定了振荡频率，其振荡频率的最大值可达500KHz。
R5、C6用于改善增益和频率特性。
⑥脚输出的方波信号经R7、R8 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。
电阻R10 用于电流检测，经R9、C9 滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
uc3842开关电源电路图
uc3842开关电源电路图开关电源2009-04-10 23:44:21 阅读3081 评论0 字号：大中小1、UC3842的内部结构和特点UC3842是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。
UC3842为8脚双列直插式封装，其内部原理框图如图1所示。
主要由5.0V基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM锁存器、高增益E/A误差放大器和适用于驱动功率MOSFET的大电流推挽输出电路等构成。
端1为COMP端；端2为反馈端；端3为电流测定端；端4接Rt、Ct确定锯齿波频率；端5接地；端6为推挽输出端，有拉、灌电流的能力；端7为集成块工作电源电压端，可以工作在8～40V；端8为内部供外用的基准电压5V，带载能力50mA。
2、电路结构与工作原理图2所示为笔者在实际工作中使用的电路图。
输入电压为24V直流电。
三路直流输出，分别为+5V/4A，+12V/0.3A和-12V/0.3A。
所有的二极管都采用快速反应二极管，核心PWM器件采用UC3842。
开关管采用快速大功率场效应管。
2.1 启动过程首先由电源通过启动电阻R 1提供电流给电容C2充电，当C2电压达到UC3842的启动电压门槛值16V时，UC3842开始工作并提供驱动脉冲，由6端输出推动开关管工作，输出信号为高低电压脉冲。
高电压脉冲期间，场效应管导通，电流通过变压器原边，同时把能量储存在变压器中。
根据同名端标识情况，此时变压器各路副边没有能量输出。
当6脚输出的高电平脉冲结束时，场效应管截止，根据楞次定律，变压器原边为维持电流不变，产生下正上负的感生电动势，此时副边各路二极管导通，向外提供能量。
同时反馈线圈向UC3842供电。
UC3842内部设有欠压锁定电路，其开启和关闭阈值分别为16V和10V，如图3所示。
在开启之前，UC3842消耗的电流在1mA以内。
电源电压接通之后，当7端电压升至16V时UC3842开始工作，启动正常工作后，它的消耗电流约为15mA。
uc3842开关电源电路图解
•
用UC3842做的开关电源的典型电路见图1。过载和短路保护，一般是通过在开关管的源极串一个 电阻（R4），把电流信号送到3842的第3脚来实现保护。当电源过载时，3842保护动作，使占空 比减小，输出电压降低，3842的供电电压Vaux也跟着降低，当低到3842不能工作时，整个电路 关闭，然后靠R1、R2开始下一次启动过程。这被称为“打嗝”式（hiccup）保护。在这种保护 状态下，电源只工作几个开关周期，然后进入很长时间（几百ms到几s）的启动过程，平均功率 很低，即使长时间输出短路也不会导致电源的损坏。由于漏感等原因，有的开关电源在每个开关 周期有很大的开关尖峰，即使在占空比很小时，辅助电压Vaux也不能降到足够低，所以一般在辅 助电源的整流二极管上串一个电阻（R3），它和C1形成RC滤波，滤掉开通瞬间的尖峰。仔细调 整这个电阻的数值，一般都可以达到满意的保护。使用这个电路，必须注意选取比较低的辅助电 压Vaux，对3842一般为13～15V，使电路容易保护。 图2、3、4是常见的电路。图2采取拉低第1脚的方法关闭电源。图3采用断开振荡回路的方法。图 4采取抬高第2脚，进而使第1脚降低的方法。在这3个电路里R3电阻即使不要，仍能很好保护。 注意电路中C4的作用，电源正常启动，光耦是不通的，因此靠C4来使保护电路延迟一段时间动 作。在过载或短路保护时，它也起延时保护的左右。在灯泡、马达等启动电流大的场合使用最广泛的电路，然而它的保护电路仍有几个问题： 1. 在批量生产时，由于元器件的差异，总会有一些电源不能 很好保护，这时需要个别调整R3的数值，给生产造成麻烦； 2. 在输出电压较低时，如3.3V、5V，由于输出电流大，过载 时输出电压下降不大，也很难调整R3到一个理想的数值； 3. 在正激应用时，辅助电压Vaux虽然也跟随输出变化，但跟 输入电压HV的关系更大，也很难调整R3到一个理想的数值。 这时如果采用辅助电路来实现保护关断，会达到更好的效果。 辅助关断电路的实现原理：在过载或短路时，输出电压降低， 电压反馈的光耦不再导通，辅助关断电路当检测到光耦不再 导通时，延迟一段时间就动作，关闭电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、功率变换电路1、 MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。
2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。
在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。
从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。
当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。
R1和Q1中的结电容CGS、CGD一起组成RC网络，电容的充放电直接影响着开关管的开关速度。
R1过小，易引起振荡，电磁干扰也会很大；R1过大，会降低开关管的开关速度。
Z1通常将MOS管的GS电压限制在18V以下，从而保护了MOS管。
Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量也就越多；当Q1截止时，变压器通过D1、D2、R5、R4、C3释放能量，同时也达到了磁场复位的目的，为变压器的下一次存储、传递能量做好了准备。
IC根据输出电压和电流时刻调整着⑥脚锯形波占空比的大小，从而稳定了整机的输出电流和电压。
C4和R6为尖峰电压吸收回路。
4、推挽式功率变换电路：Q1和Q2将轮流导通。
5、有驱动变压器的功率变换电路：T2为驱动变压器，T1为开关变压器，TR1为电流环。
四、输出整流滤波电路：1、正激式整流电路：T1为开关变压器，其初极和次极的相位同相。
D1为整流二极管，D2为续流二极管，R1、C1、R2、C2为削尖峰电路。
L1为续流电感，C4、L2、C5组成π型滤波器。
2、反激式整流电路：T1为开关变压器，其初极和次极的相位相反。
D1为整流二极管，R1、C1为削尖峰电路。
L1为续流电感，R2为假负载，C4、L2、C5组成π型滤波器。
3、同步整流电路：工作原理：当变压器次级上端为正时，电流经 C2、R5、R6、R7使Q2导通，电路构成回路，Q2 为整流管。
Q1栅极由于处于反偏而截止。
当变压器次级下端为正时，电流经C3、R4、R2使 Q1导通，Q1为续流管。
Q2栅极由于处于反偏而截止。
L2为续流电感，C6、L1、C7组成π 型滤波器。
R1、C1、R9、C4为削尖峰电路。
五、稳压环路原理1、反馈电路原理图：2、工作原理：当输出 U0升高，经取样电阻R7、R8、R10、VR1分压后，U1③脚电压升高，当其超过U1②脚基准电压后U1①脚输出高电平，使Q1导通，光耦OT1发光二极管发光，光电三极管导通，UC3842①脚电位相应变低，从而改变U1⑥脚输出占空比减小，U0降低。
当输出 U0降低时，U1③脚电压降低，当其低过U1②脚基准电压后U1①脚输出低电平，Q1不导通，光耦OT1发光二极管不发光，光电三极管不导通，UC3842①脚电位升高，从而改变U1⑥脚输出占空比增大，U0降低。
周而复始，从而使输出电压保持稳定。
调节VR1可改变输出电压值。
反馈环路是影响开关电源稳定性的重要电路。
如反馈电阻电容错、漏、虚焊等，会产生自激振荡，故障现象为：波形异常，空、满载振荡，输出电压不稳定等。
六、短路保护电路1、在输出端短路的情况下，PWM控制电路能够把输出电流限制在一个安全范围内，它可以用多种方法来实现限流电路，当功率限流在短路时不起作用时，只有另增设一部分电路。
2、短路保护电路通常有两种，下图是小功率短路保护电路，其原理简述如下：当输出电路短路，输出电压消失，光耦OT1不导通，UC3842①脚电压上升至5V左右，R1与R2的分压超过TL431基准，使之导通，UC3842⑦脚VCC电位被拉低，IC停止工作。
UC3842停止工作后①脚电位消失，TL431不导通UC3842⑦脚电位上升，UC3842重新启动，周而复始。
当短路现象消失后，电路可以自动恢复成正常工作状态。
3、下图是中功率短路保护电路，其原理简述如下：当输出短路，UC3842①脚电压上升,U1 ③脚电位高于②脚时，比较器翻转①脚输出高电位，给 C1充电，当C1两端电压超过⑤脚基准电压时U1⑦脚输出低电位，UC3842①脚低于1V，UCC3842 停止工作，输出电压为0V，周而复始，当短路消失后电路正常工作。
R2、C1是充放电时间常数，阻值不对时短路保护不起作用。
4、下图是常见的限流、短路保护电路。
其工作原理简述如下：当输出电路短路或过流，变压器原边电流增大，R3 两端电压降增大，③脚电压升高，UC3842⑥脚输出占空比逐渐增大，③脚电压超过1V时，UC3842关闭无输出。
5、下图是用电流互感器取样电流的保护电路，有着功耗小，但成本高和电路较为复杂，其工作原理简述如下：输出电路短路或电流过大，TR1次级线圈感应的电压就越高，当UC3842③脚超过1伏，UC3842 停止工作，周而复始，当短路或过载消失，电路自行恢复。
七、输出端限流保护上图是常见的输出端限流保护电路，其工作原理简述如上图：当输出电流过大时，RS（锰铜丝）两端电压上升，U1③脚电压高于②脚基准电压，U1①脚输出高电压，Q1导通，光耦发生光电效应，UC3842①脚电压降低，输出电压降低，从而达到输出过载限流的目的。
八、输出过压保护电路的原理输出过压保护电路的作用是：当输出电压超过设计值时，把输出电压限定在一安全值的范围内。
当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象时，过压保护电路进行保护以防止损坏后级用电设备。
应用最为普遍的过压保护电路有如下几种：1、可控硅触发保护电路：如上图，当Uo1输出升高，稳压管（Z3）击穿导通，可控硅（SCR1）的控制端得到触发电压，因此可控硅导通。
Uo2电压对地短路，过流保护电路或短路保护电路就会工作，停止整个电源电路的工作。
当输出过压现象排除，可控硅的控制端触发电压通过R对地泄放，可控硅恢复断开状态。
2、光电耦合保护电路：如上图，当Uo有过压现象时，稳压管击穿导通，经光耦（OT2）R6到地产生电流流过，光电耦合器的发光二极管发光，从而使光电耦合器的光敏三极管导通。
Q1基极得电导通，3842的③脚电降低，使IC关闭，停止整个电源的工作，Uo为零，周而复始，。
3、输出限压保护电路：输出限压保护电路如下图，当输出电压升高，稳压管导通光耦导通，Q1基极有驱动电压而道通，UC3842③电压升高，输出降低，稳压管不导通，UC3842③电压降低，输出电压升高。
周而复始，输出电压将稳定在一范围内（取决于稳压管的稳压值）。
4、输出过压锁死电路：图A的工作原理是，当输出电压Uo升高，稳压管导通，光耦导通，Q2基极得电导通，由于Q2的导通Q1基极电压降低也导通，Vcc电压经R1、Q1、R2使Q2始终导通，UC3842③脚始终是高电平而停止工作。
在图B中，UO升高U1③脚电压升高，①脚输出高电平，由于D1、R1的存在，U1①脚始终输出高电平Q1始终导通，UC3842①脚始终是低电平而停止工作。
正反馈？九、功率因数校正电路（PFC）1、原理示意图：2、工作原理：输入电压经L1、L2、L3等组成的EMI滤波器，BRG1整流一路送PFC电感，另一路经R1、R2分压后送入PFC控制器作为输入电压的取样，用以调整控制信号的占空比，即改变Q1的导通和关断时间，稳定PFC输出电压。
L4是PFC电感，它在Q1导通时储存能量，在Q1关断时施放能量。
D1是启动二极管。
D2是PFC整流二极管，C6、C7滤波。
PFC电压一路送后级电路，另一路经R3、R4分压后送入PFC控制器作为PFC输出电压的取样，用以调整控制信号的占空比，稳定PFC输出电压。
十、输入过欠压保护1、原理图：2、工作原理：AC输入和DC输入的开关电源的输入过欠压保护原理大致相同。
保护电路的取样电压均来自输入滤波后的电压。
取样电压分为两路，一路经R1、R2、R3、R4分压后输入比较器3脚，如取样电压高于2脚基准电压，比较器1脚输出高电平去控制主控制器使其关断，电源无输出。
另一路经R7、R8、R9、R10分压后输入比较器6脚，如取样电压低于5脚基准电压，比较器7脚输出高电平去控制主控制器使其关断，电源无输出。
③脚电压超过1V时，UC3842关闭无输出。
5、下图是用电流互感器取样电流的保护电路，有着功耗小，但成本高和电路较为复杂，其工作原理简述如下：输出电路短路或电流过大，TR1次级线圈感应的电压就越高，当UC3842③脚超过1伏，UC3842 停止工作，周而复始，当短路或过载消失，电路自行恢复。
