第十届CAD制图大赛试题
CAD大赛练习习题
AutoCAD应用技能竞赛练习题2012年5月练习一：几何作图题1-1将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域面积。
（C）A、313.1542 C、313.5142B、313.4152 D、313.50381-2按照图画出所示图形，求剖面线区域的面积。
圆弧A和圆弧B分别与正五边形相切，切点为五边形的顶点。
（C）题1-2图A、103.0793 C、103.0397B、103.0379 D、103.70391-3按照图画出所示图形，求角度α的值。
（B）题1-3图A、22.6880° C、22.6088°B、22.6808° D、22.8806°1-4按照图画出所示图形，求剖面线区域的面积，图中两圆直径相等。
（C）A、465.11 C、465.13B、465.12 D、465.14题1-4图1-5按照图画出所示图形，求圆弧的半径R的数值。
（D）A、30.9502 C、30.9052B、30.9205 D、30.902524、按照图画出所示图形，求小圆半径R的数值。
（B）题1-5图A、13.1699 C、13.1969、B、13.1966 D、13.1996 1-6 按照图画出所示图形，求圆弧的长度l的数值。
（C）题1-6图A、296.0127 C、296.0712B、296.0172 D、296.07211-7按照图画出所示图形，求剖面线区域的周长。
（A）题1-7图A、188.4956 C、188.4965B、188.4659 D、188.4569 1-8按照图画出所示图形，求剖面线区域的面积。
（B）题1-8图A、106.3382 C、106.3283B、106.3823 D、106.3832 1-9按照图示画出图形题1-9图1-10按照图示画出图形，求出A的长度。
题1-10图1-11 按图画出所示图形，求剖面线区域的面积。
（B）题1-11图A、2457.7451 C、2457.7145B、2457.7415 D、2457.7154 1-12按照图画出所示图形。
CAD大赛题库多选题及CAD等级考试试题(有答案)
二、多选题：1、运行AutoCAD软件应基于( )操作平台。
ABCD（A）Windows 95（B）Windows NT（C）Windows2000（D）Windows982、坐标输入方式主要有：ABC（A）绝对坐标（B）相对坐标（C）极坐标（D）球坐标3、“ＡＵＴＯＣＡＤ２００２今日”对话框的“打开图形”选项卡用于打开已有图形，在该选项卡”的选择开始方式“下拉列表框中有以下几个选项：ABCD（A）最近使用的文件（B）历史记录（按日期）（C）历史记录（按文件名）（D）历史记录（按位置）4、AutoCAD帮助系统提供了使用AutoCAD的完整信息。
下面选项说法正确的是( )。
ABD（A）右边的框显示所选择的主题和详细信息（B）左边的框帮助用户定位要查找的信息（C）左边的框显示所查找主题的详细信息（D）左框上面的选项卡提供查找所需主题的方法5、可以利用以下的哪些方法来调用命令：ABC（A）在命令提示区输入命令（B）单击工具栏上的按扭（C）选择下拉菜单中的菜单项（D）在图形窗口单击鼠标左键6、在ＡＵＴＯＣＡＤ中，有下列几种文档排列方式：ABCD（A）层叠（B）水平平铺（C）垂直平铺（D）排列图标7、配置和优化ＡＵＴＯＣＡＤ主要包括：ABC（A）使用命令输入窗转换（B）使用环境变量（C）命名别名（D）从系统错误中恢复8、“不能删除的图层是：（）“ABCD（A）0图层（B）当前图层（C）含有实体的层（D）外部引用依赖层9、“在执行“交点”捕捉模式时，可捕捉到（）“BCD（A）捕捉(三维实体)的边或角点（B）可以捕捉面域的边（C）可以捕捉曲线的边（D）圆弧、圆、椭圆、椭圆弧、直线、多线、多段线、射线、样条曲线或构造线等对象之间的交点。
10、在设置绘图单位时，系统提供了长度单位的类型除了小数外，还有：ABCD（A）分数（B）建筑（C）工程（D）科学11、扩展的绘图命令有：ABC（A）Ｃｏｐｙ（B）Ｍｉｒｒｏｒ（C）Ａｒｒａｙ（D）Ｓｎａｐ12、夹点编辑模式可分为（）ABCD（A）Ｓｔｒｅｔｃｈ模式（B）Ｍｏｖｅ模式（C）Ｒｏｔａｔｅ模式（D）Ｍｉｒｒｏｒ模式13、高级复制主要可分为下面哪几类：ACD（A）夹点复制（B）连续复制（C）利用剪贴坂复制（D）粘贴对象14、下面关于样条曲线的说法哪些是对的：（）ABCD（A）可以是二维曲线或三维曲线（B）是按照给定的某些数据点(控制点)拟合生成的光滑曲线，（C）样条曲线最少应有(三)个顶点（D）在机械图样中常用来绘制波浪线、凸轮曲线等15、对以下( )对象执行【拉伸】命令无效。
cad2010考试题及答案
cad2010考试题及答案一、选择题（每题2分，共10分）1. CAD软件中，用于绘制直线的命令是？A. LineB. CircleC. ArcD. Rectangle答案：A2. 在CAD中，如何快速选择所有对象？A. 使用鼠标框选B. 输入命令"All"C. 输入命令"Select All"D. 使用鼠标右键点击答案：C3. CAD中，哪个命令用于创建圆？A. CircleB. EllipseC. ArcD. Donut答案：A4. 在CAD中，如何测量两点之间的距离？A. 使用"Distance"命令B. 使用"Measure"命令C. 使用"Lengthen"命令D. 使用"Stretch"命令答案：A5. CAD软件中，哪个命令用于创建矩形？A. RectangleB. BoxC. PolygonD. Square答案：A二、填空题（每题3分，共15分）1. 在CAD中，使用______命令可以绘制多段线。
答案：Pline2. 要将CAD图形输出为PDF格式，可以使用______命令。
答案：Export3. CAD中，使用______命令可以创建填充区域。
答案：Hatch4. 若要在CAD中创建一个正多边形，可以使用______命令。
答案：Polygon5. 在CAD中，使用______命令可以测量角度。
答案：Angle三、简答题（每题5分，共20分）1. 请简述CAD中图层的作用。
答案：图层在CAD中用于组织和管理图形元素，可以控制对象的显示、打印和选择，以及设置对象的颜色、线型和线宽等属性。
2. 描述如何在CAD中创建一个块。
答案：在CAD中，创建一个块需要先绘制或选择要创建块的对象，然后使用"Block"命令定义块，输入块名称，并设置插入点，最后保存块定义。
catics大赛一至十届2D-带答案 cad试题 练习题
问题：图中上色部分的面积是多少？
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：8616.73）
2D01_07
题目简介：
题目：参照下图绘制图形，注意其中的水平、竖直、相切等几何关系。
参数：A=189， B=145， C=29， D=96
问题：图中绿色区域的面积是多少？
参数：A=22， B=132， C=15， D=15
问题：图中上色部分的面积是多少？
与标准答案相对误差在正负0.5%以内视为正确。
（标准答案：6120.23）
2D01_03
题目简介：
题目：参照图绘制图形，注意其中的竖直、水平、相切等几何关系。
参数：A=108， B=42， C=25， D=14
问题：图形中上色区域的面积是多少？
（2）角度Y是多少？（标准答案：35.68）
2D02_02
题目简介：
题目：参照图绘制图形，请注意其中的水平、竖直、相切、同心、对称等几何关系。
参数：A=60， B=24， C=40， D=32， E=45， F120
问题：图形中上色区域（共计2块）的面积总和为多少？
与标准答案相对误差在正负0.5%以内视为正确。
与标准答案相对误差在正负0.5%以内视为正确。
1、左视图（右上方的视图）中绿色表面区域的面积是多少？ （标准答案：2062.01）
2、俯视图中黄色表面区域的面积是多少？（标准答案：1586.53）
2D01_09
题目简介：
题目：参照图绘制图形，注意其中红色的边线相互平行。
参数：A=41， B=4， C=6， D=32， E=32
与标准答案相对误差在正负0.5%以内视为正确。
cad作图试题及答案
cad作图试题及答案CAD作图试题一、选择题1. 在CAD中，以下哪个命令用于创建圆？A. CIRCLEB. RECTANGLEC. POLYGOND. ELLIPSE答案：A2. 如何在CAD中选择多个对象？A. 按住Ctrl键并单击每个对象B. 按住Shift键并单击每个对象C. 按住Alt键并单击每个对象D. 单击并拖动鼠标选择区域答案：A二、填空题1. 在CAD中，使用____命令可以绘制直线。
答案：LINE2. 若要将一个对象复制到另一个位置，可以使用____命令。
答案：COPY三、简答题1. 描述在CAD中如何创建一个矩形。
答案：要创建一个矩形，首先使用RECTANG命令，然后指定矩形的起点，接着指定矩形的对角点。
2. 解释在CAD中如何使用修剪命令。
答案：使用修剪命令（TRIM），首先选择修剪命令，然后选择要修剪的对象，最后选择要修剪掉的部分。
四、绘图题1. 根据以下尺寸绘制一个圆形和一个矩形。
- 圆形半径：50单位- 矩形长：100单位，宽：50单位答案：请在CAD软件中按照给定的尺寸绘制一个圆形和一个矩形。
2. 绘制一个等边三角形，边长为75单位，并在三角形的每个顶点上绘制一个半径为10单位的圆。
答案：在CAD软件中，首先绘制一个边长为75单位的等边三角形，然后在每个顶点上绘制一个半径为10单位的圆。
五、综合应用题1. 使用CAD绘制一个简单的房屋平面图，包括客厅、厨房、卧室和卫生间。
答案：在CAD软件中，首先绘制房屋的外轮廓，然后分别绘制客厅、厨房、卧室和卫生间的区域，确保每个区域的尺寸和布局符合设计要求。
2. 根据给定的尺寸绘制一个楼梯平面图，包含台阶和平台。
答案：在CAD软件中，根据给定的尺寸绘制台阶和平台，确保每个台阶的高度和宽度一致，平台的尺寸符合设计要求。
大学生CAD竞赛试题
完成后的图形参见下图所示：
题1-30图
1-31在给定的角度内作定长圆弧。已知相交两直线AB和AC构成一角，弧长S=40，弧心为A，作出此弧；完成后的图形参见下图所示：
题1-31图
1-32一位建筑设计师欲在一面上开四扇均布的窗，即窗间距和到外墙边距相等。现知道墙的总长及窗户的大小，见下图(a)所示。试确定窗户位置，画出其设计图，见下图(b)所示。

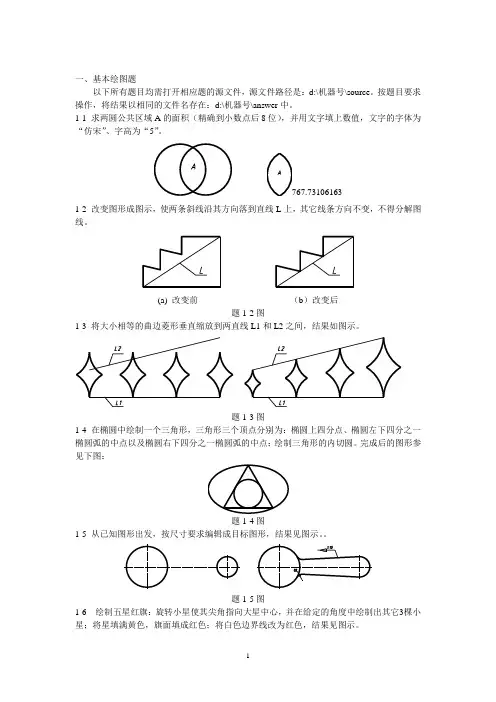

1-1求两圆公共区域A的面积（精确到小数点后8位），并用文字填上数值，文字的字体为“仿宋”、字高为“5”。
767.73106163
1-2改变图形成图示，使两条斜线沿其方向落到直线L上，其它线条方向不变，不得分解图线。
(a)改变前（b）改变后
题1-2图
1-3将大小相等的曲边菱形垂直缩放到两直线L1和L2之间，结果如图示。
1-17图中的点画线（红色）和虚线（蓝色）不符合GB要求，请按图示的线型尺寸规格修改线库文件，重新生成下图，并将修改后的线库文件保存在答案文件夹中。
题1-17图
1-18将已知曲线5等份，并插上标记，结果见图示。
题1-18图
1-19作一半径为15的圆与已知圆弧在端点A处相切，并进一步编辑，结果见图示。
题1-3图
1-4在椭圆中绘制一个三角形，三角形三个顶点分别为：椭圆上四分点、椭圆左下四分之一椭圆弧的中点以及椭圆右下四分之一椭圆弧的中点；绘制三角形的内切圆。完成后的图形参见下图：
题1-4图
1-5从已知图形出发，按尺寸要求编辑成目标图形，结果见图示。。
题1-5图
1-6绘制五星红旗：旋转小星使其尖角指向大星中心，并在给定的角度中绘制出其它3棵小星；将星填满黄色，旗面填成红色；将白色边界线改为红色，结果见图示。
cad画图试题及答案
cad画图试题及答案CAD画图试题及答案1. 绘制直线- 题目：请使用CAD软件绘制一条长度为100单位，角度为30度的直线。
- 答案：首先打开CAD软件，选择直线工具，点击起点，然后输入长度100和角度30，回车确认。
2. 绘制矩形- 题目：绘制一个长为200单位，宽为100单位的矩形。
- 答案：选择矩形工具，点击矩形的左下角作为起点，然后依次输入长度200和宽度100，回车确认。
3. 绘制圆- 题目：创建一个半径为50单位的圆。
- 答案：选择圆工具，点击圆心位置，然后输入半径值50，回车确认。
4. 绘制多边形- 题目：绘制一个边长为40单位的六边形。
- 答案：选择多边形工具，输入边数6和边长40，回车确认。
5. 绘制圆弧- 题目：绘制一个以(100,100)为圆心，半径为80单位，起始角度为45度，结束角度为135度的圆弧。
- 答案：选择圆弧工具，点击圆心(100,100)，输入半径80，然后输入起始角度45和结束角度135，回车确认。
6. 绘制椭圆- 题目：绘制一个长轴为150单位，短轴为100单位的椭圆。
- 答案：选择椭圆工具，点击椭圆中心点，然后输入长轴半径150和短轴半径100，回车确认。
7. 绘制多段线- 题目：绘制一条由三个线段组成的多段线，线段长度分别为50单位、70单位和90单位。
- 答案：选择多段线工具，依次点击三个线段的起点和终点，输入长度50、70和90，回车确认。
8. 绘制样条曲线- 题目：绘制一条通过三个控制点的样条曲线，控制点坐标分别为(0,0)、(100,100)和(200,0)。
- 答案：选择样条曲线工具，依次点击控制点(0,0)、(100,100)和(200,0)，回车确认。
9. 修改对象属性- 题目：将上题绘制的样条曲线的颜色修改为红色。
- 答案：选择样条曲线，右键点击选择属性，然后在属性面板中找到颜色选项，选择红色。
10. 使用复制命令- 题目：复制上题绘制的样条曲线，并将其移动到(300,300)的位置。
cad省赛理论试题及答案
cad省赛理论试题及答案CAD省赛理论试题及答案解析在工程技术领域，CAD（计算机辅助设计）软件的应用日益广泛，其在提高设计效率、优化设计方案、缩短产品开发周期等方面发挥着重要作用。
为了提升学生和专业人士的CAD技能，各省市会定期举办CAD 技能竞赛。
以下是一份模拟的CAD省赛理论试题及答案解析，供参赛者参考。
一、单选题1. CAD软件主要用于辅助哪种类型的工作？- A. 文档编辑- B. 图形设计- C. 音频处理- D. 数据分析答案：B2. 在CAD中，图层（Layer）的作用是什么？- A. 控制图形的显示- B. 存储图形数据- C. 管理文件大小- D. 调整图形颜色答案：A3. 以下哪个命令用于在CAD中绘制直线？- A. `CIRCLE`- B. `LINE`- C. `RECTANGLE`- D. `POLYGON`答案：B4. 在CAD中，如何快速选择具有相同属性的对象？ - A. 使用“快速选择”工具- B. 使用“选择所有”命令- C. 手动选择- D. 使用“交集选择”工具答案：A5. 哪个单位设置可以控制CAD图形的绘图精度？ - A. 角度单位- B. 长度单位- C. 比例因子- D. 角度和长度单位答案：B二、多选题6. 在CAD中，以下哪些是常用的图形修改命令？ - A. `MOVE`- B. `COPY`- C. `OFFSET`- D. `ZOOM`答案：A, B, C7. 以下哪些因素会影响CAD图形的打印输出？- A. 图层设置- B. 打印样式- C. 线型比例- D. 显示器分辨率答案：A, B, C8. 在CAD中，哪些方法可以用来创建圆？- A. 使用圆心和半径- B. 使用两点确定直径- C. 使用三点- D. 使用矩形命令答案：A, B, C三、判断题9. 在CAD中，使用“阵列”命令可以快速复制多个相同的对象。
- 答案：正确10. 所有的CAD软件都支持中文操作系统。
(完整版)CAD考试题库及答案
(完整版)CAD考试题库及答案一、选择题（每题2分，共40分）1. CAD的全称是：A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助工程答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？A. lineB. circleC. polygonD. arc答案：A3. 以下哪个命令用于在AutoCAD中绘制圆？A. lineB. circleC. polygon答案：B4. 在AutoCAD中，以下哪个命令用于绘制矩形？A. lineB. circleC. rectangleD. polygon答案：C5. 以下哪个命令用于在AutoCAD中缩放视图？A. zoomB. panC. rotateD. mirror答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形？A. trimB. extendC. filletD. chamfer7. 以下哪个命令用于在AutoCAD中创建文字？A. textB. mtextC. dimensionD. leader答案：B8. 在AutoCAD中，以下哪个命令用于标注尺寸？A. textB. mtextC. dimensionD. leader答案：C9. 以下哪个命令用于在AutoCAD中创建图层？A. layerB. colorC. lineD. circle答案：A10. 在AutoCAD中，以下哪个命令用于保存图形？A. saveB. saveasC. openD. close答案：B二、填空题（每题2分，共20分）11. 在AutoCAD中，按住________键可以临时切换到对象捕捉模式。
答案：Ctrl12. 在AutoCAD中，通过________视图可以预览打印效果。
答案：打印预览13. 在AutoCAD中，________命令用于绘制多边形。
答案：polygon14. 在AutoCAD中，________命令用于将图形对象镜像。
CAD竞赛题(2020年8月整理).pdf
学海无涯
神木职教中心滨河校区 AutoCAD 竞赛试题
一、用 1:1 的比例作出下图。
二、用 1∶1 比例作出下图（图中 O 点为定位点），不注尺寸。（10 分）
绘图前先打开图形文件 B2.dwg。该图已作了必要的设置，可直接在其上按所给的定位 点 O 作图（定位点的位置不能变动）。作图结果以原文件名保存。
1
学海无涯
用 1∶1 比例作出下图（图中 O 点为定位点），不注尺寸。（10 分）
绘图前先打开图形文件 A2.dwg。该图已作了必要的设置，可直接在其上按所给的定位 点 O 作图（定位点的位置不能变动）。作图结果以原文件名保存。
一、 抄画如下视图（50 分）
2
学海无涯
绘图要求及评分标准： 1、 将粗实线宽度设置为 0.3mm，细实线的宽度设置为 0.15mm，颜色一 律为白色。 2、 图形的布置，尺寸、形位公差、表现粗糙度的标注等应与上图完全 一致，每错、漏 1 处扣 2 分。
3
(更新到2022年6月)catics_1-14届_3D-CAD竞赛试题
catics_1-14届_3D-CAD竞赛试题(更新到2022年6月)第1届CaTICs竞赛3D赛题3D01_01题目简介：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。
零件壁厚均为E。
参数：A=110，B=30，C=72，D=60，E=1.5 问题：模型体积为多少？（标准答案：18654.35）catics_1-14届_3D-CAD竞赛试题(更新到2022年6月)题目简介：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系.参数：A-72， B=32， C=30， D=27 问题：零件模型体积为多少？（标准答案：26369.97）catics_1-14届_3D-CAD竞赛试题(更新到2022年6月)题目简介：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。
需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。
2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。
3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。
4)架体外缘的长宽相等，均为D。
5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。
6)加强筋的上边缘与架体上方的圆角相切。
参数：A=45， B=32， C=2， D=120 问题：模型体积为多少？（标准答案：75012.60）catics_1-14届_3D-CAD竞赛试题(更新到2022年6月)题目简介：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。
注意模型中的对称、阵列、相切、同心等几何关系。
参数：A=112， B=92， C=56， D=30 问题：模型体积为多少？（标准答案：136708.44）E=19catics_1-14届_3D-CAD竞赛试题(更新到2022年6月)题目简介：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。
2010年CAD竞赛预赛试题
2010年CAD竞赛预赛试题
2010年AUTOCAD竞赛预赛试题
竞赛注意事项:
一、每题严格按题目要求进行绘制～没有明确要求的尺寸、结构请按机械设计和
制图规范进行绘制。
二、每题请选用适当样板文件并设置好图纸、图层等的各参数。
三、所有图形均以该题题号为文件名保存为可编辑的dwg格式～集中保存在以自己姓名命名的文件夹下。
1、绘制下面的图形，并求出阴影部分面积。
2、绘制下面的图形，并求出阴影部分面积。
1
3、绘制给出的几何图形。
4、抄画下面的零件图。
5、绘制给出的几何图形。
2
6、按图形尺寸精确绘图(尺寸标注、文字标注、轴线符号需画出)，图示中有未标注
尺寸的地方，请按建筑有关规范自行定度尺寸。
7、请根据给出的图形，采用合适的表达方案，绘出零件图。
3
8、请根据给出的图形，采用合适的表达方案，绘出零件图。
9、根据给出的立体图绘制该零件的工作图。
4
10、根据给出的三视图绘制三维实体图。
11、根据所给尺寸绘制零件三维实体图。
5
12、看懂夹线体装配图，拆画出零件2的零件工作图。
尺寸请从装配图上量取。
6。
cad考试题库及参考答案解析
cad考试题库及参考答案解析CAD考试题库及参考答案解析1. 题目一：图层管理- 问题：在CAD中，如何创建一个新的图层并为其设置不同的颜色和线型？- 参考答案：在CAD中创建新图层的步骤如下：1. 打开图层属性管理器。
2. 点击新建图层按钮，输入图层名称。
3. 选择颜色选项卡，选择所需的颜色。
4. 选择线型选项卡，选择所需的线型。
5. 点击确定，完成新图层的创建。
2. 题目二：尺寸标注- 问题：在CAD中进行尺寸标注时，如何修改标注的样式？- 参考答案：修改尺寸标注样式的步骤如下：1. 选择需要修改的尺寸标注。
2. 右键点击选择“属性”或使用命令“PROPERTIES”打开属性面板。
3. 在属性面板中找到“标注样式”选项。
4. 点击“标注样式”旁边的小箭头，打开标注样式管理器。
5. 在标注样式管理器中，可以修改或创建新的标注样式。
3. 题目三：块的使用- 问题：在CAD中如何创建和插入一个块？- 参考答案：创建和插入块的步骤如下：1. 选择要创建为块的对象。
2. 使用命令“BLOCK”或点击工具栏上的“创建块”按钮。
3. 在弹出的对话框中输入块的名称和基点。
4. 点击“确定”，完成块的创建。
5. 要插入块，使用命令“INSERT”或点击工具栏上的“插入块”按钮。
6. 在弹出的对话框中选择刚才创建的块，设置插入点和比例，点击“确定”。
4. 题目四：三维建模- 问题：在CAD中进行三维建模时，如何创建一个简单的长方体？- 参考答案：创建三维长方体的步骤如下：1. 切换到三维建模工作空间。
2. 使用命令“BOX”或点击工具栏上的“长方体”按钮。
3. 在命令行中输入长方体的三个维度：长度、宽度和高度。
4. 指定长方体的一个角点作为起点。
5. 根据提示完成长方体的绘制。
5. 题目五：图形编辑- 问题：在CAD中如何使用修剪命令来编辑图形？- 参考答案：使用修剪命令编辑图形的步骤如下：1. 选择需要修剪的对象。
(更新到2016年6月)catics_1-14届_3D-CAD竞赛试题
第1届CaTICs竞赛3D赛题3D01_01题目简介：题目：参照图构建模型，注意其中的对称、重合、等距、同心等约束关系。
零件壁厚均为E。
参数：A=110， B=30， C=72， D=60， E=1.5问题：模型体积为多少？（标准答案：18654.35）题目简介：题目：参照下图构建三维模型，注意其中的对称、相切、同心、阵列等几何关系. 参数：A-72， B=32， C=30， D=27问题：零件模型体积为多少？（标准答案：26369.97）题目简介：题目：参照上图构建模型，注意通过方程式等方法设定其中尺寸的关联关系，并满足共线等几何关系。
需要确保的尺寸和几何关系包括:1)右侧立柱的高度为整个架体高度加15，即图中的A+15。
2)右侧立柱的壁厚为架体主区域（橘色区域）壁厚的两倍，即图中的2xC。
3)右侧立柱位于架体右侧圆角RB区域的中心位置，即图中的B/2。
4)架体外缘的长宽相等，均为D。
5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。
6)加强筋的上边缘与架体上方的圆角相切。
参数：A=45，B=32，C=2，D=120问题：模型体积为多少？（标准答案：75012.60）题目简介：题目：参照图构建模型，注意除去底部8mm厚的区域外，其他区域壁厚都是5mm。
注意模型中的对称、阵列、相切、同心等几何关系。
参数：A=112， B=92， C=56， D=30E=19问题：模型体积为多少？（标准答案：136708.44）题目简介：题目：参照图构建三维模型，请注意其中的偏距、同心、重合等约束关系。
参数：A=55，B=87，C=37，D=43，E=5.9，F=119 问题：模型体积为多少? （标准答案：281405.55）第2届CaTICs竞赛3D赛题3D02_01题目简介：题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。
其中绿色线条上的圆弧半径都是R3. 参数：A=54，B=80，C=77，D=48，E=25问题：草图上色区域的面积是多少？（标准答案：1526.31）3D02_02题目简介：题目：参照图构建三维模型，请注意其中的对称、同心等几何关系。
2d大赛竞赛第十届试题
2d大赛竞赛第十届试题第十届2D大赛竞赛试题一、选择题（每题2分，共20分）1. 在2D图形设计中，以下哪个不是基本的几何形状？A. 圆形B. 矩形C. 立方体D. 三角形2. 以下哪个软件不是用于2D图形设计的？A. Adobe PhotoshopB. Adobe IllustratorC. Microsoft WordD. CorelDRAW3. 2D图形设计中，图层的概念主要用于：A. 增加图形的复杂度B. 控制图形的透明度C. 组织和编辑图形的各个部分D. 调整图形的颜色4. 在2D动画制作中，帧率通常指的是：A. 每秒显示的图像数量B. 每秒播放的声音数量C. 每秒变化的图层数量D. 每秒渲染的像素数量5. 以下哪个术语不是2D图形设计中的常用术语？A. 分辨率B. 位图C. 矢量图D. 像素二、简答题（每题5分，共30分）6. 简述2D图形设计中“分辨率”的概念及其重要性。
7. 解释“位图”和“矢量图”的区别，并说明它们各自的优点。
8. 在2D动画制作中，什么是“关键帧”？它在动画制作中扮演什么角色？9. 描述在2D图形设计中使用图层的好处。
三、应用题（每题10分，共30分）10. 假设你正在使用Adobe Illustrator设计一个海报。
请列出至少三个步骤，说明如何创建一个具有层次感的海报设计。
11. 描述如何使用Adobe Photoshop进行图像的合成，包括选择和调整图层的透明度。
12. 假设你需要为一个2D动画角色设计一个循环的行走动画。
请列出创建这个动画的基本步骤。
四、创意题（每题10分，共20分）13. 设计一个2D图形，主题是“环保”。
请简要描述你的设计思路和所使用的元素。
14. 为一个虚构的2D游戏设计一个角色。
请描述这个角色的外观特征、性格特点以及在游戏世界中的角色定位。
五、论文题（共30分）15. 选择一个你感兴趣的2D图形设计领域（如游戏设计、动画制作、广告设计等），写一篇不少于800字的论文，探讨该领域的发展趋势、技术革新以及个人对该领域的见解和展望。
CAD竞赛选择题(中)
Page 4
24547012.xls
执行ELLIPSE命令，选择旋转角方式并输入 0 角度，则画出来 的是（ ）。
一条横线
一条竖线 线段右端
用MEASURE命令按指定的距离等分线段时，AutoCAD从（ ） 线段左端 开始测量。 执行POLYGON命令中“边”方式绘制正多边形，多边形按（ ）。 用ARC命令中“起点、端点、方向”方式画圆弧，“方向”指 的是（ ）。 多线的元素由（ ）。
执行ARC命令，用起点、端点、半径方式绘制圆弧，给定半径 绘制优弧 为负值时，（ ）。
执行ARC命令，用起点、圆心、长度方式绘制圆弧，给定弦长 所绘制的圆 所绘制的圆 弧大于半圆 弧小于半圆 为正值时，（ ）。
执行PLINE命令时，如起点线宽与端点线宽不同，系统默认后 续线段将按（ ）。
起点线宽绘 端点线宽绘 制 制
只能向上画90垂直线只能向上画90或向下画270垂直作矩形两对角线捕捉两对角线的圆弧延长线上的点中点输入z空格e空格圆将充满屏幕显示图形尺寸会随之放大或缩小以矩形中心为圆心绘制圆不能确定圆心的操作是
24547012.xls
试题ID 题目
选项A
选项B
在“命令：”提示下，不能调用帮助功能的操作是（ ）。 在AutoCAD中，使用（
冻结
锁定
第二点的端 第二点的端 点坐标为： 点坐标为： 300,200 200,100 关闭动态输 @100<0 对象捕捉 动态输入下 输入 @100<0
指定任意点为第一点，需要绘制长度100的水平线，第二点输入 入后输入 操作是（ ）。 对象追踪不能单独使用，必须配合（ ）一起使用。 图线的打印宽度，以下正确的描述是（ ）。
捕捉 多段线的打 与屏幕显示 印宽度与“ 有关 线度（W）” 选项的设置 在X方向及Y 在X方向发生 变化 不发生变化 GRID 0 极轴 对象追踪 30
(完整版)全国cad大赛试题
一.求：1. a 之距离为何？(A) 47.7789 (B) 47.7879 (C) 47.79782. b 之距离为何？(A) 40.8677 (B) 40.8767 (C) 40.8776A、B二。
求：1. a之距离为何？(A) 32.9349 (B) 32.9493 (C) 32.99432. AC之距离为何？(A) 78.9097 (B) 78.9790 (C) 78.09793. ABCD围成之面积为何？(A) 3135.1075 (B) 3135.1507 (C) 3135.1750三.求：1. a之半径值为何?(A) 5.8013 (B) 5.8103 (C) 5. 83012. 剖面线区域面积之总和为何?(A) 905.8086 (B) 905.8608 (C) 905.8806四．求：1. 剖面线区域之面积为何？(A) 227.2088 (B) 227.2808 (C) 227.2880五。
求：1. R75弧之弧长为何？(A) 160.4114 (B) 160.4141 (C) 160.44112. 剖面线区域之面积为何？(A) 16788.7367 (B) 16788.7673 (C) 16788.7736六。
求：1. a 之距离为何？(A) 45.6667 (B) 45.6676 (C) 45.67662. 剖面线区域之面积为何？(A) 1603.6667 (B) 1603.6676 (C) 1603.6766七。
求：1. 图形所围成的面积为多少?2. 距离A为多少?(A) 23.3285 (B) 23.3582 (C) 23.3825求：1. 红色剖面线区域之面积为何？(A) 412.3043 (B) 412.3340 (C) 412.34032. 蓝色剖面线区域之周长为何？(A) 353.5182 (B) 353.5281 (C) 353.5812【基础级练习题49】求：1. a之半径值为何？(A) 13.3384 (B) 13.3438 (C) 13.38342.扣除五个小圆后之面积为何？(A) 1934.4168 (B) 1934.4618 (C) 1934.4681【基础级练习题48】求：1. 最下面R5圆弧之弧长为何？(A) 7.8045 (B) 7.8450 (C) 7.85402. 剖面线区域之面积为何？(A) 1246.9124 (B) 1246.9241 (C) 1246.9412【基础级练习题47】求：1. a 之半径值为何？(A) 30.1158 (B) 30.1185 (C) 30.15182. A 弧之弧长为何？(A) 45.3139 (B) 45.3319 (C) 45.33913. 此图外围之面积为何？(A) 10870.8087 (B) 10870.8708 (C) 10870.8870【基础级练习题46】求：1. a之距离为何？(A) 86.9053 (B) 86.9305 (C) 86.95302. 剖面线区域之面积为何？(A) 2045.5233 (B) 2045.5323 (C) 2045.5333【基础级练习题45】求：1. A至C弧中心点之距离为何？(A) 138.6179 (B) 138.6719 (C) 138.69172. AB和C弧中心点所形成之角度为何？(A) 80.066°(B) 80.060°(C) 80.660°3. 剖面线区域之面积为何？(A) 3978.7358 (B) 3978.7538 (C) 3978.7835【基础级练习题44】求：1. ∠ABC之角度为何？(A) 43.0263°(B) 43.2063°(C) 43.6302°2. 图形所围成之面积为何?(A) 8161.8137 (B) 8161.3781 (C) 8161.1378【基础级练习题43】求：1. a之距离为何？(A) 63.5592 (B) 63.5952 (C) 63.59252. ABCD围成之面积为何？(A) 1664.3437 (B) 1664.4373 (C) 1664.7343【基础级练习题42】求：1. 五个小圆之半径为何？(A) 12.4588 (B)12.4858 (C) 12.48852. 剖面线区域之面积为何?(A) 125.0002 (B) 125.0020 (C) 125.0200【基础级练习题41】求：1. 红色剖面线区域之面积为何？(A) 537.5139 (B) 537.5391 (C) 537.59132. 蓝色剖面线区域之周长为何？(A) 78.5398 (B) 78.5839 (C) 78.5983【基础级练习题40】求：1. R5弧之长度为何?(A) 15.3876 (B) 15.3687 (C) 15.37682. 扣除内孔后之面积为何？(A) 3561.5719 (B) 3561.7195 (C) 3561.9175【基础级练习题39】求：1. 剖面线区域之周长为何？(A) 106.0164 (B) 106.0416 (C) 106.06412. 最外围之面积为何？(A) 4825.4386 (B) 4825.4638 (C) 4825.4863【基础级练习题38】求：1. 半径25之弧长为何?(A) 63.4083 (B) 63.4380 (C) 63.48032. 红色剖面线区域之面积为何?(A) 2025.1178 (B) 2025.7118 (C) 2025.78113. 蓝色剖面线区域之面积为何?(A) 392.4002 (B) 392.4020 (C) 392.4200【基础级练习题37】求：1. a之长度为多少?(A) 82.3037 (B) 82.3307 (C) 82.37032. ∠ABC形成之角度为何？(A) 89.069°(B) 89.609°(C) 89.960°3. 粗线所围成的面积为何?(A) 4133.5087 (B) 4133.5708 (C) 4133.5870【基础级练习题35】求：1. a 之距离为何?(A) 92.0296 (B) 92.0692 (C) 92.09262. 剖面线区域之周长为何？(A) 99.0576 (B) 99.0657 (C) 99.0756【基础级练习题33】求：1. a之长度为何？(A) 22.9565 (B) 22.9656 (C) 22.96662. b之距离为何？(A) 22.4178 (B) 22.4718 (C) 22.48173. ABCDE围成之面积为何？(A) 4470.8249 (B) 4470.8429 (C) 4470.8942【基础级练习题30】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. a之半径值为何？(A)10.7088 (B) 10.7808 (C)10.78802. b之长度值为何？(A) 57.0394 (B) 57.0439 (C) 57.09343. 剖面区域之面积为何？(A) 1037.6234 (B) 1037.6342 (C) 1037.6423【基础级练习题29】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. A之距离为何？(A) 58.9049 (B) 58.9409 (C)58.99042. 此图围成面积为何？(A) 2529.4255 (B) 2529.4525 (C)2529.4552【基础级练习题28】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. AD之直线距离为何？(A) 119.1458 (B) 119.1584 (C) 119.18452. ∠ABC之角度为何？(A) 122.367°(B) 122.673°(C) 122.736°3. 剖面线区域之面积为何？(A) 4793.5256 (B) 4793.5562 (C) 4793.6525【基础级练习题27】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. 图形所围成的面积为多少?2. 距离A为多少?(A) 42.7198 (B) 42.7819 (C) 42.7981【基础级练习题 26 】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. AC之直线距离为何？(A) 95.6156 (B) 95.6561 (C) 95.66152. ∠ABD形成之角度为何？(A) 21.089°(B) 21.809°(C) 21.890°3. 此图围成之面积(扣除内孔)为何？(A) 5670.4083 (B) 5670.4308 (C) 5670.4803【基础级练习题23】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. 图形所围成的面积为多少?2. 斜线区域周长为多少?(A) 560.1095 (B) 560.1905 (C) 560.1509【基础级练习题10】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. A圆之面积为何?(A)1074.326 (B)1075.326 (C)1076.326 (D)1077.3262. C圆之面积为何? mm23. C圆心至D圆心的直线距离为何? mm4. E点至D圆心之距离为何? mm5. 正五边形F之周长为何?(A)94.300 (B)94.311 (C)94.322 (D)94.333【进阶级练习题100】求：1. a 之半径值为何？a. 11.0223b. 11.0232c. 11.03222. b 之半径值为何？a. 6.6789b. 6.6897c. 6.6987【进阶级练习题96】求：1. BC 之长度为何？a. 62.8677b. 62.8767c. 62.87762. a 弧之长度为何？a. 106.7237b. 106.7327c. 106.77233. ∠ADE 之角度值为何？a. 54.487°b. 54.748°c. 54.874°4. f 之半径值为何？a. 9.9064b. 9.9406c. 9.96045. g 之半径值为何？a. 6.9147b. 6.9417c. 6.9714【进阶级练习题92】求：1. a 弧之长度为何？a. 296.0712b. 296.1072c. 296.20712. p 之距离为何？a. 43.1686b. 43.6186c. 43.68163. s 之长度为何？a. 350.1117b. 350.1171c. 350.17114. ∠DEF 之角度值为何？a. 28.0248°b. 28.0428°c. 28.0824°【进阶级练习题90】求：1. a 之长度为何？a. 76.7064b. 76.7406c. 76.76042. b 弧之长度为何？a. 68.5273b. 68.5372c. 68.57233. 剖面线区域之面积为何？a. 443.5255b. 443.5525c. 443.5552【进阶级练习题93】求：1. a 之半径值为何？a. 14.6159b. 14.6195c. 14.65192. b 弧之半径值为何？a. 43.4137b. 43.4173c. 43.43173. b 弧之长度为何？a. 92.0484b. 92.4408c. 92.44804. d 之距离为何？a. 14.8336b. 14.8363c. 14.86335. ∠ABC 之角度值为何？a. 49.446°b. 49.464°c. 49.644°6. 剖面线区域之面积为何？a. 438.8224b. 438.8242c. 738.8422【进阶级练习题88】求：1. a 之长度值为何？a. 26.5165b. 26.5516c. 26.56152. b 之半径值为何？a. 10.2082b. 10.2208c. 10.28023. c 之半径值为何？a. 13.1669b. 13.1696c. 13.19664. d 之长度值为何？a. 75.0000b. 75.0120c. 75.02105. 红色剖面线区域之面积为何？a. 391.6037b. 391.6703c. 391.6370进阶级练习题86】求：1. a弧(红色)之长度为何？a. 205.4547b. 205.5474c. 205.74542. b线段之长度为何？a. 18.4796b. 18.7469c. 18.97643. c线段之长度为何？a. 81.4279b. 81.7924c. 81.92474. 蓝色剖面区之面积为何？a. 482.8999b. 482.9888c. 482.9998【进阶级练习题79】求：1. a 之距离为何？a. 39.0257b.39.2057c. 39.52072. AB 之长度为何？a. 76.9770b. 76.7970c. 76.77903. AC 之长度为何？a. 51.4566b. 51.5466c. 51.65464. 最外围之面积为何？a. 4708.2588b. 4708.5288c. 4708.8528【进阶级练习题77】求：1. a 之半径为何？a.49.9258b. 49.9528c. 49.98522. AB 之距离值为何？a. 174.8026b. 174.8260c. 174.86203. b 之长度为何？a. 94.0187b. 94.0781c. 94.08174. 剖面线区域之面积为何？a. 2789.9259b. 2789.9592c. 2789.9952【进阶级练习题 5 】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. a之长度为何？a. 17.4965b. 17.5964c. 17.65942. b之长度为何？a. 20.3266b. 20.3626c. 20.62363. c之长度为何？a. 29.5200b. 29.5300c. 29.54004. 红色曲线围成的区域之周长为何？a. 117.3475b. 117.4753c. 117.57345. 绿色剖面线区域之面积为何？a. 233.1049b. 233.4109c. 233.4901附图：【进阶级练习题42】原创：Joseflin先生(台湾) 整理：SHAONX(上海)求：1. ∠d 之角度值为何？a. 55.089°b. 55.890°c. 55.980°2. ∠g 之角度值为何？a. 63.000°b. 63.020°c. 63.040°3. 剖面线区域之面积为何？a. 2570.4282b. 2570.4828c. 2570.4882【进阶级练习题59】求：1. a 之长度值为何？a. 33.1137b. 33.1371c. 33.17132. b 之高度值为何？a. 56.5586b. 56.5685c. 56.58563. c 之长度值为何？a. 61.2293b. 61.2329c. 61.29324. 此图外围之面积为何？a. 3100.0000b. 3200.0000c. 3300.0000【进阶级练习题76】求：1. a 之长度为何？a. 38.1002b. 38.1020c. 38.12002. b 之长度为何？a. 25.5296b. 25.5629c. 25.59623. ∠ABC 之角度值为何？a. 38.006°b. 38.060°c. 38.600°4. 最外围之面积为何？a. 469.7197b. 469.7719c. 469.7917【进阶级练习题54】求：1. L之长度值为何?a. 106.6096b. 106.6690c. 106.69062. 圆半径值为多少？a. 15.7021b. 15.7102c. 15.72013. 最外围三边形所围成的面积为多少？a. 2656.0127b. 2656.1207c. 2656.2107八．求a的长度？画法归纳于下面：。
autocad大赛试题
autocad大赛试题1. AutoCAD图形文件的扩展名是_______，图形备份文件的扩展名是_______。
A.BMP、BAKB.DWT、DXFC.DWG、BAKD.WMF、DXX2. 设置绘图范围的命令是_______，若选用metric（公制），默认的绘图范围是_______。
A. LIMITS、12×9B. LIMITS、420×297C. LIMITS、297×210D. ZOOM、420×2973. 切换图形/文本窗口的快捷键是_______。
A. Ctrl+D.B. Alt+TC. F1D. F24. 在Command状态下，不能调用帮助功能的操作是_______。
A. 键入HELP命令B. 键入?C. 功能键F1D. 快捷键Ctrl+H5. 擦除作图过程中残留的光标痕迹的命令是_____。
A. ERASE或DELETEB. ERASEC. DELETED. REDRAW6. 用ZOOM命令放大小圆时，小圆通常放大为正多边形，用_____命令可使该正多边形变圆。
A. REDRAWB. REGENC. REDRAW或REGEND. FIT7. 为保证基本尺寸(Primary)最多3位小数，并且去掉无效尾零，系统变量LUNITS应设置为_____，尺寸变量DIMDEC应设置为_____，DIMZIN应设置为_____。
A. 2、3、8B. 3、3、0C. /3、3、8D. 3、/3、08. 如果想要标注带有上下都是正偏差的尺寸，如尺寸100变量DIMTP=______，DIMTM=______。
A. 0.048、0.013B. 0.048、-0.013C. -0.048、+0.013D. -0.048、-0.0139. 用ZOOM命令缩放显示，在选择了All（全部）选项后，本来显示着的栅格有可能消失，这是因为_______。
A. 栅格太密，无法显示B. 自动关闭了栅格显示C. 栅格太疏，无法显示D. 图形对象增多，无法显示10.用VPOINT命令设置视点时，视点位置是相对于_______，该命令______用于图纸空间。
