冲床工作原理工作原理
气动冲床工作原理
气动冲床工作原理
气动冲床工作原理是通过气动系统驱动，利用气源提供的压缩气体产生压力来驱动冲床的工作。
具体工作过程如下：
1. 气源供气：气动冲床通过气源供气系统获取压缩气体，一般是通过压缩空气产生。
2. 气体压力传递：气源提供的压缩气体通过气动系统中的管道和阀门传递给冲床的气动部件。
3. 气动部件工作：冲床的气动部件包括气缸、活塞等，这些部件在气源供气的情况下，接受到压缩气体的作用，实现往复运动。
4. 冲床冲击动作：气动部件的往复运动会带动冲床的冲击工作。
一般来说，冲床通过安装在冲床头上的冲头，通过冲击力将金属材料进行冲孔、冲裁等工作。
5. 工件固定和位置控制：为了保证冲床工作的精度和稳定性，工件需要进行固定，以确保不会出现位置偏移或移动。
6. 工作循环：气动冲床的工作循环通常由驱动在气源控制下的气动部件完成，通过不断往复工作来实现冲压操作。
总体来说，气动冲床工作原理是依靠气源提供的压缩气体，通过气动系统传递给冲床的气动部件，实现冲床的冲击工作。
这
种冲压工作适用于一些需要高速、高效、连续而精确的冲压操作，广泛应用于各个工业领域中。

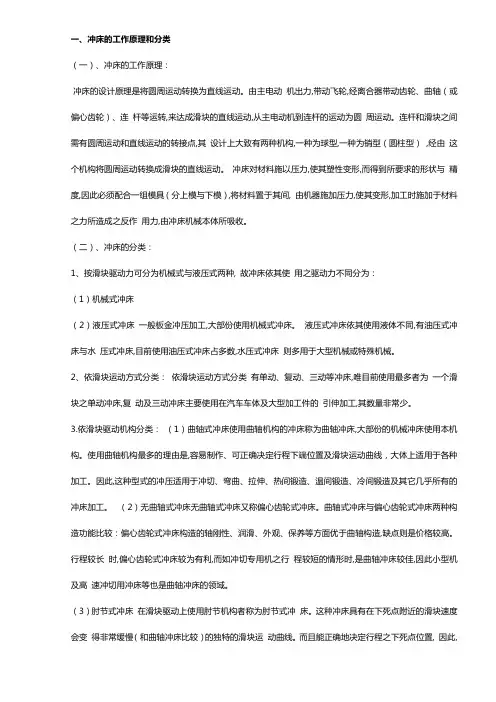

冲床工作原理及特点【详解】
一、冲床的工作原理和分类（一）、冲床的工作原理：冲床的设计原理是将圆周运动转换为直线运动。
由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为销型（圆柱型）,经由这个机构将圆周运动转换成滑块的直线运动。
冲床对材料施以压力,使其塑性变形,而得到所要求的形状与精度,因此必须配合一组模具（分上模与下模）,将材料置于其间, 由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。
（二）、冲床的分类：1、按滑块驱动力可分为机械式与液压式两种, 故冲床依其使用之驱动力不同分为：（1）机械式冲床（2）液压式冲床一般板金冲压加工,大部份使用机械式冲床。
液压式冲床依其使用液体不同,有油压式冲床与水压式冲床,目前使用油压式冲床占多数,水压式冲床则多用于大型机械或特殊机械。
2、依滑块运动方式分类：依滑块运动方式分类有单动、复动、三动等冲床,唯目前使用最多者为一个滑块之单动冲床,复动及三动冲床主要使用在汽车车体及大型加工件的引伸加工,其数量非常少。
3.依滑块驱动机构分类：（1）曲轴式冲床使用曲轴机构的冲床称为曲轴冲床,大部份的机械冲床使用本机构。
使用曲轴机构最多的理由是,容易制作、可正确决定行程下端位置及滑块运动曲线，大体上适用于各种加工。
因此,这种型式的冲压适用于冲切、弯曲、拉伸、热间锻造、温间锻造、冷间锻造及其它几乎所有的冲床加工。
（2）无曲轴式冲床无曲轴式冲床又称偏心齿轮式冲床。
曲轴式冲床与偏心齿轮式冲床两种构造功能比较：偏心齿轮式冲床构造的轴刚性、润滑、外观、保养等方面优于曲轴构造,缺点则是价格较高。
行程较长时,偏心齿轮式冲床较为有利,而如冲切专用机之行程较短的情形时,是曲轴冲床较佳,因此小型机及高速冲切用冲床等也是曲轴冲床的领域。
冲床的工作原理
冲床的工作原理冲床是一种用来对金属材料进行成型加工的机械设备，它通过冲压的方式将金属材料加工成所需的形状和尺寸。
冲床是一种高效、精度高的加工设备，被广泛应用于汽车制造、电子设备、家电等行业。
那么，冲床是如何工作的呢？接下来，我们将详细介绍冲床的工作原理。
首先，冲床的工作原理可以简单概括为，通过冲头对金属材料进行冲击，使其产生塑性变形，从而实现成型加工的目的。
具体来说，冲床主要由机架、滑块、工作台、冲头、模具等部件组成。
当冲床开始工作时，电动机驱动皮带轮带动曲柄轴旋转，曲柄轴的旋转运动通过连杆传递给滑块，使滑块上下运动。
工件被固定在工作台上，当滑块下压时，冲头与模具对工件进行冲击，从而实现成型加工。
其次，冲床的工作过程可以分为四个阶段，进料、冲击、退料和复位。
在进料阶段，工件被放置在工作台上，随着滑块的下压，工件被送入模具中。
在冲击阶段，冲头对工件进行冲击，使其产生塑性变形，成型加工完成。
在退料阶段，滑块上升，将成型后的工件从模具中取出。
最后，在复位阶段，滑块回到初始位置，为下一次加工做准备。
此外，冲床的工作原理还涉及到冲头的设计和选择。
冲头是冲床上用来对工件进行冲击的部件，其设计和选择直接影响着成型加工的质量和效率。
冲头的设计需要考虑到冲击力的大小、冲击角度、冲头材料等因素，以确保能够对工件进行有效的冲击，实现成型加工的要求。
总的来说，冲床的工作原理是通过冲头对金属材料进行冲击，使其产生塑性变形，从而实现成型加工的目的。
冲床的工作过程包括进料、冲击、退料和复位四个阶段，而冲头的设计和选择也是影响成型加工质量和效率的重要因素。
通过深入了解冲床的工作原理，可以更好地应用和维护冲床设备，提高生产效率，保证产品质量。
希望通过本文的介绍，能够帮助大家更加深入地了解冲床的工作原理，为相关行业的生产加工提供一定的参考和帮助。
冲床作为一种重要的加工设备，在工业生产中起着至关重要的作用，希望大家能够善加利用，发挥其最大的作用。
冲床工作原理
冲床工作原理
冲床是一种用于金属材料冲剪或压制的机械设备，其工作原理主要包括以下几个步骤：
1. 原材料准备：将要加工的金属材料放置在冲床的工作台上，通常是以板材的形式。
2. 上模操作：冲床通过电动机将上模上升，将上模对齐并与工作台上的金属材料接触。
3. 下模操作：冲床通过电动机将下模向上推动，使其与上模贴合。
上模与下模的结构和形状决定了最终产品的形状。
4. 下冲操作：在上下模的作用下，冲床启动冲击装置，即冲锤或冲头快速下降并撞击金属材料。
冲击力使得金属材料发生塑性变形，完成冲孔或冲剪操作。
通常，冲锤通过气压、油压或惯性方式进行驱动。
5. 抬模操作：完成冲孔或冲剪后，冲床的电动机会逆向操作，将上模和下模分别抬高，使其与金属材料分离。
6. 成品收集：经过冲床冲孔或冲剪之后，金属材料上会留下所需的孔洞或形状。
这些成品通过输送带或其他装置收集。
冲床的工作原理简单而高效，可以快速且精确地进行大批量的金属材料加工，并广泛应用于汽车制造、家电制造等各个行业。
冲床的工作原理和分类
冲床的工作原理和分类一、冲床的工作原理:冲床之设计原理是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为销型(圆柱型) ,经由这个机构将圆周运动转换成滑块的直线运动。
冲床对材料施以压力,使其塑性变形,而得到所要求的外形与精度,因此必须配合一组模具(分上模与下模),将材料置于其间,由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。
二、冲床的分类:1.按滑块驱动力可分为机械式与液压式两种,故冲床依其使用之驱动力不同分为:(1)机械式冲床(Mechanical Power Press)(2)液压式冲床(Hydraulic Press)一般板金冲压加工,大部份使用机械式冲床。
液压式冲床依其使用液体不同,有油压式冲床与水压式冲床,目前使用油压式冲床占多数,水压式冲床则多用于大型机械或非凡机械。
2.依滑块运动方式分类:依滑块运动方式分类有单动、复动、三动等冲床,唯目前使用最多者为一个滑块之单动冲床,复动及三动冲床主要使用在汽车车体及大型加工件的引伸加工,其数量非常少。
3.依滑块驱动机构分类:(1)曲轴式冲床(Crank Press)使用曲轴机构的冲床称为曲轴冲床,如图一是曲轴式冲床,大部份的机械冲床使用本机构。
使用曲轴机构最多的理由是,轻易制作、可正确决定行程之下端位置、及滑块运动曲线大体上适用于各种加工。
因此,这种型式的冲压适用于冲切、弯曲、拉伸、热间锻造、温间锻造、冷间锻造及其它几乎所有的冲床加工。
(2)无曲轴式冲床(Crankless Press)无曲轴式冲床又称偏心齿轮式冲床,图二是偏心齿轮式冲床。
曲轴式冲床与偏心齿轮式冲床两构造之功能的比较,如表二所示,偏心齿轮式冲床构造的轴刚性、润滑、外观、保养等方面优于曲轴构造,缺点则是价格较高。
冲床是什么工作
冲床是什么工作
冲床是一种常见的金属加工设备，它在工业生产中起着非常重要的作用。
冲床
的工作原理是通过冲头对工件进行冲压成型，从而达到加工的目的。
冲床通常用于对金属板材进行冲压成型，制作成各种零部件和产品。
下面我们将详细介绍冲床的工作原理、结构特点以及应用领域。
首先，冲床的工作原理是利用电动机带动离合器和齿轮，通过连杆机构将旋转
运动转换为往复直线运动，从而驱动冲头对工件进行冲压成型。
冲床的工作过程中，冲头在上下模的作用下对金属板材进行冲压，使其产生塑性变形，最终得到所需形状的零部件。
冲床的工作过程需要具备一定的冲床模具，通过更换不同的模具可以实现对不同形状的零部件进行冲压加工。
其次，冲床的结构特点主要包括机架、滑块、进料装置、模具等部分。
机架是
冲床的支撑结构，滑块是冲床的工作部件，进料装置用于将金属板材送入冲床工作区域，模具则是冲床加工的关键部件。
冲床的结构设计通常考虑到工作稳定性、加工精度、安全性等因素，不同类型的冲床结构特点会有所不同，但整体上都包括以上几个部分。
最后，冲床在工业生产中有着广泛的应用领域。
它可以用于汽车制造、家电制造、机械设备制造等行业，用于生产汽车零部件、家电外壳、机械零件等产品。
冲床在工业生产中具有高效、精度高、成本低等优点，因此受到了广泛的应用和青睐。
总的来说，冲床是一种在工业生产中非常重要的金属加工设备，它通过冲压成
型的方式实现对金属板材的加工，具有工作原理简单、结构稳定、应用广泛等特点。
随着工业技术的不断发展，冲床的性能和加工精度也在不断提高，将会在未来的工业生产中发挥更加重要的作用。
冲床的工作原理
冲床的工作原理：冲床的设计原理是将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为销型(圆柱型) ，经由这个机构将圆周运动转换成滑块的直线运动。
冲床对材料施以压力，使其塑性变形，而得到所要求的形状与精度，因此必须配合一组模具(分上模与下模)，将材料置于其间，由机器施加压力，使其变形，加工时施加于材料之力所造成之反作用力，由冲床机械本体所吸收。
冲床的详细构造：冲床上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。
上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。
下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。
下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。
刃壁是冲裁凹模孔刃口的侧壁。
刃口斜度是冲裁凹模孔刃壁的每侧斜度。
气垫是以压缩空气为原动力的弹顶器。
参阅“弹顶器”。
反侧压块是从工作面的另一侧支持单向受力凸模的零件。
冲床导套是为上、下模座相对运动提供精密导向的管状零件，多数固定在上模座内，与固定在下模座的导柱配合使用。
导板是带有与凸模精密滑配内孔的板状零件，用于保证凸模与凹模的相互对准，并起卸料（件）作用。
导柱是为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在下模座，与固定在上模座的导套配合使用。
导正销是伸入材料孔中导正其在凹模内位置的销形零件。
导板模是以导板作导向的冲模，模具使用时凸模不脱离导板。
导料板是引导条（带、卷）料进入凹模的板状导向零件。
导柱模架是导柱、导套相互滑动的模架。
(参阅“模架”)。
冲床冲模是装在压力机上用于生产冲件的工艺装备，由相互配合的上、下两部分组成。
凸模是冲模中起直接形成冲件作用的凸形工作零件，即以外形为工作表面的零件。
冲床的选型
关于冲床一、冲床的工作原理：冲床之设计原理是将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。
连杆和滑块之间需有圆周运动和直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为销型(圆柱型) ，经由这个机构将圆周运动转换成滑块的直线运动。
冲床对材料施以压力，使其塑性变形，而得到所要求的形状与精度，因此必须配合一组模具(分上模与下模)，将材料置于其间，由机器施加压力，使其变形，加工时施加于材料之力所造成之反作用力，由冲床机械本体所吸收。
二、冲床的分类：1.按滑块驱动力可分为机械式与液压式两种，故冲床依其使用之驱动力不同分为：（1）机械式冲床(Mechanical Power Press)（2）液压式冲床(Hydraulic Press)一般板金冲压加工，大部份使用机械式冲床。
液压式冲床依其使用液体不同，有油压式冲床与水压式冲床，目前使用油压式冲床占多数，水压式冲床则多用于大型机械或特殊机械。
2.依滑块运动方式分类：依滑块运动方式分类有单动、复动、三动等冲床，唯目前使用最多者为一个滑块之单动冲床，复动及三动冲床主要使用在汽车车体及大型加工件的引伸加工，其数量非常少。
3.依滑块驱动机构分类：（1）曲轴式冲床(Crank Press)使用曲轴机构的冲床称为曲轴冲床，如图一是曲轴式冲床，大部份的机械冲床使用本机构。
使用曲轴机构最多的理由是，容易制作、可正确决定行程之下端位置、及滑块运动曲线大体上适用于各种加工。
因此，这种型式的冲压适用于冲切、弯曲、拉伸、热间锻造、温间锻造、冷间锻造及其它几乎所有的冲床加工。
（2）无曲轴式冲床(Crankless Press)无曲轴式冲床又称偏心齿轮式冲床，图二是偏心齿轮式冲床。
曲轴式冲床与偏心齿轮式冲床两构造之功能的比较，如表二所示，偏心齿轮式冲床构造的轴刚性、润滑、外观、保养等方面优于曲轴构造，缺点则是价格较高。
冲床的工作原理
冲床的工作原理概述冲床是一种常见的金属加工设备，用于将金属板材或者带材加工成所需形状的零件。
冲床的工作原理可以简单概括为利用冲击力将金属材料冲切或压制成所需形状的过程。
本文将详细介绍冲床的工作原理及其关键部件。
工作原理冲床的工作原理主要包括以下几个步骤：送料、定位、下冲、返回和卸料。
1. 送料：在冲床开始工作之前，需要将金属板材或者带材通过送料机构送入冲床工作区域。
送料机构通常由进料轮和进料滚轮组成，通过转动将材料送入冲床。
2. 定位：当材料进入工作区域后，冲床会利用定位销或夹具将其准确定位。
定位的准确性对于冲床的加工结果至关重要。
3. 下冲：一旦材料准备就绪，冲床会通过上下冲程完成冲击动作。
冲床的冲击力来自于上冲的压力，通常由液压系统或气动系统提供。
上冲动作将冲头按照所需形状冲压在金属材料上，使其形成零件。
4. 返回：在冲床完成冲压动作后，冲头会返回初始位置，准备进行下一次加工。
返回动作通常由液压或气动系统控制。
5. 卸料：完成冲床加工后，零件会被卸下。
卸料方式通常根据具体工艺要求而定，可以通过排料斗、传送带等方式将零件移出工作区域。
冲床的关键部件冲床的工作原理离不开以下关键部件：1. 主机部分：主机部分由机身、液压系统、传动系统组成。
机身是冲床的基本结构，液压系统提供冲击力，传动系统将动力传递给冲头。
2. 进料系统：进料系统包括进料轮和进料滚轮，用于将金属板材或带材送入工作区域。
3. 定位系统：定位系统包括定位销或夹具，用于将材料准确定位，确保加工的准确性。
4. 冲击系统：冲击系统由液压或气动系统提供上冲动力。
液压系统通常由液压泵和液压缸组成，气动系统由气源和气缸组成。
5. 控制系统：冲床的控制系统包括机械控制系统和电气控制系统，用于控制冲床的运行和加工参数的调节。
应用领域冲床具有高效、精确和重复性好的特点，广泛应用于金属加工行业。
它可以用于冲孔、冲剪、冲压、弯曲、拉伸等多种加工工艺，适用于汽车零部件、电子元器件、家具五金等众多行业。
五金冲床工作原理
五金冲床工作的原理基本上是利用模具和冲头对金属板材进行冲压加工。
这个过程通常涉及冲切、成形、折弯和拉深等多种操作。
下面详细介绍五金冲床的工作原理：
1. 电机驱动：五金冲床通常由电机提供动力。
电机启动后，通过皮带、齿轮等传动机构转换和放大力量，从而驱动主轴或飞轮。
2. 飞轮储能：飞轮在电机的带动下高速旋转，存储能量。
在冲压过程中，飞轮释放能量，确保冲压力量的稳定和连续。
3. 曲轴连杆机构：飞轮与曲轴相连，曲轴转动带动连杆，连杆的另一端与滑块连接。
滑块中装有冲头，当连杆推动滑块时，冲头就会上下移动。
4. 冲压动作：在五金冲床上，工件（通常是金属板材）放置在下模上，当冲头向下运动时，金属板被冲压到下模中，根据模具的形状，金属板会被切割或者成形。
5. 控制系统：现代五金冲床通常配备有计算机数控系统（CNC），操作者可以通过这个系统来设定冲压的速度、力度和次数等参数。
数控系统使得冲压工作更加精准和自动化。
6. 安全机制：冲床还设有各种安全装置，如紧急停止按钮、安全光幕等，以确保操作者的安全。
冲床的类型有多种，包括机械冲床、液压冲床、伺服冲床等，它们的具体工作原理略有不同，但基本的冲压原理是一致的。
机械冲床主要依靠机械传动，而液压冲床则使用液压缸来驱动冲头，伺服冲床则使用伺服电机来精准控制冲头的运动。
液压冲床工作原理
液压冲床工作原理
液压冲床是一种基于液压原理工作的机械设备，主要由液压系统、压力传动系统、电控系统和工作台等部分组成。
液压冲床的工作原理如下：
1.液压系统：液压冲床的液压系统由油箱、液压泵、油压阀等
组成。
液压泵通过机械驱动产生高压液压油，并将其送入油压阀。
油压阀控制液压油的流量和压力，并根据工作需求对其进行调节。
2.压力传动系统：液压冲床的压力传动系统包括油缸、活塞、
连杆等部分。
当液压油进入油缸时，活塞会受到压力而向外运动。
活塞与连杆相连，连杆又与模具相连。
当活塞向外运动时，连杆使模具进行冲压或钻削等工作。
3.电控系统：电控系统主要由控制器和传感器组成。
传感器能
够感知模具的位置、行程和压力等参数，并将这些信息传递给控制器。
控制器能根据这些信息对液压系统进行控制和调节，从而实现工作的精确控制和安全保护。
4.工作台：液压冲床的工作台是冲床操作的平台，其上安装了
模具和工件。
通过液压系统的工作，模具能够以高速、高压的方式对工件进行冲压，从而实现所需的加工和成型。
总体来说，液压冲床工作时，液压油经过液压系统的控制，驱动油缸的活塞进行往复运动，从而带动连杆和模具进行冲压作
业。
整个过程中，电控系统能够根据传感器的反馈信号对液压系统进行监控和控制，实现对工作过程的精确控制和安全保护。
冲床工作原理工作原理
压力机冲床工作原理：冲床的原来也就是以曲柄连杆机构.*由电机带动飞轮、飞轮通过轴与小齿轮带动大齿轮、大齿轮通过离合器带动曲轴，曲轴带动连杆使滑块工作。
滑块每分钟行程次数及滑块的运动曲线都是固定不变的。
*压力机基本可分为床身部分、工作部分、操纵部分及传动部分，各部分所有构件均安装于床身上。
*车间压力机均属板料冲压的通用压力机，可实现各种冷冲压工艺，如冲、弯曲、浅拉伸等。
这基本上就是一个简单工作原理。
冲床主要部件、床身部分：床身与工作台铸成一体的铸铁件。
离合器：压力机不进行工作时，操纵器的凸轮推挡着转键的尾部，使其工作部分的月牙形狐完全陷入曲轴半圆槽内。
此时，曲轴空转，滑块停于上死点；压力机工作时，操纵器的凸轮转过一个角度，让开转键尾部，由弹簧作用，转键转动45°，工作部分背部进入中套三个圆槽中的任意一个，离合器处于结合位置，飞轮带动曲轴转动，滑块作上下运动。
滑块：在滑块中，与调节螺杆球头接触的球碗下面有压踏式保险器，保证了在超载时不会损坏压力机。
打开正面的方盖，可以换保险器。
制动带：曲轴左端装有一个偏心式制动带，当离合器脱开，克服滑块往复运动的惯性，保证曲轴停在上死点。
操纵器：操纵器时控制离合器结合与分离的机构。
转换操纵器拉杆的连接位置，可获得单次行程和连续行程两种动作。
压力机每日保养工作:（一）工作开始前：1）收拾工作地点，从压力机上将与工作无关的的物件收拾干净，工具妥善保管。
无关人员应离开压力机工作地点。
2）检查压力机摩擦部分润滑情况。
3）检查冲模安装是否正确可靠，刀刃上有无裂纹、凹痕或崩裂。
4）一定在离合器脱开的情况下，才可以开机。
5）实验制动带、离合器、操纵器的工作情况，做几次行程。
6）准备工作中所需工具（二）工作时间内：1）定时用油枪给各润滑点注油。
2）如工件“卡住”在冲模上应停止压力机，及时研究处理。
3）工作时英随时将工作台面上的飞边除去，清除时不要直接用手去取要用钩子或相关工具。
冲床工作原理
冲床工作原理
冲床是一种常用的金属加工设备，它主要用于对金属工件进行冲击和成形。
冲床的工作原理是利用电动机或液压系统提供的动力，通过传动装置将动力传递到冲床上的滑块上。
滑块下压时，会使得工件和模具之间产生剪切力和挤压力，从而使得工件发生塑性变形。
在冲床的工作过程中，先将待加工的金属工件放置在工作台或模具上。
然后通过控制系统启动电动机或液压系统，将动力传递到滑块上。
滑块在下压的过程中，会受到工件的阻力和模具的约束，从而产生剪切力和挤压力。
这些力量会使得工件受到外力影响而发生塑性变形，从而得到所需的形状和尺寸。
冲床通常采用连续冲击的方式工作，即滑块在下压完成后会自动返回到起始位置，再进行下一次冲击。
这种连续的工作方式可以提高生产效率，并且可以通过调整冲床的工作参数来满足不同形状和尺寸的工件加工要求。
除了上述的工作原理外，冲床还需要注意一些操作和安全事项。
例如，在工作前需要对冲床进行检查和维护，确保其各部件的正常运转和安全性。
同时，操作人员还需要戴好防护装备，尤其是在操作过程中需要时刻注意安全事项，以避免发生意外事故。
总的来说，冲床的工作原理是利用动力传递装置将动力传递到滑块上，通过滑块的下压使得工件受到剪切力和挤压力，从而产生塑性变形。
这种工作方式可以高效地完成金属工件的加工任务，但在使用时需要注意操作和安全事项。
冲床工作原理
冲床工作原理
冲床是一种常见的金属加工设备，它通过模具对金属材料进行冲压加工，广泛
应用于汽车、家电、机械制造等领域。
冲床的工作原理主要包括机械传动系统、液压系统和电气控制系统三个方面。
首先，机械传动系统是冲床工作的基础。
冲床通过电机驱动离合器、齿轮传动
装置和曲柄连杆机构实现上冲和下冲动作。
电机通过离合器传动齿轮，齿轮再通过曲柄连杆机构将旋转运动转化为上下往复运动。
这样的传动系统能够提供足够的动力和速度，满足不同工件的加工需求。
其次，液压系统是冲床实现高压力加工的关键。
冲床的液压系统包括液压泵、
液压缸和液压控制阀等部件。
液压泵将机械能转化为液压能，通过液压管路传递给液压缸，驱动冲头对工件进行加工。
同时，液压控制阀能够精确控制液压缸的运动速度和力度，确保加工质量和安全性。
最后，电气控制系统是冲床实现自动化加工的关键。
电气控制系统包括主电路、控制电路和保护电路等部分。
主电路通过接触器和断路器控制冲床的启动和停止，控制电路通过PLC或者CNC系统实现对冲床运动轨迹、速度、压力等参数的精确
控制，保护电路则能够监测冲床的运行状态并在出现异常时进行保护措施。
综上所述，冲床的工作原理是机械传动系统、液压系统和电气控制系统的协同
作用。
机械传动系统提供动力和速度，液压系统实现高压力加工，电气控制系统实现自动化加工。
这三个方面共同构成了冲床的工作原理，使其能够高效、精准地完成金属加工任务。
冲床的结构和工作原理
冲床的结构和工作原理冲床是一种用于将金属板材进行冲裁、冲孔以及成形的机械设备。
它是通过人工或自动方式将金属板材置于一对模具之间，然后通过外力的施加使其进行变形，从而实现对金属材料的加工。
冲床的基本结构包括机架、滑块系统和操纵系统。
机架是冲床的主体架构，它是由底座、立柱、横梁以及固定在运动支架上的机械传动装置等组成。
机架具备稳定性和刚性，以支持和固定其他部件。
通常，机架采用铸铁或焊接结构，以确保机床的稳定性和可靠性。
滑块系统是冲床的核心组成部分，它由滑块、连接杆和滑块传动机构组成。
滑块是冲床的重要动力组件，通过冲击力对工件进行加工。
滑块部分还包括将动力传递给滑块的机械链接杆。
滑块的运动由液压、气动、机械传动等方式驱动。
滑块系统的主要作用是产生大量的压力和速度，以完成金属板材的冲击和成形。
操纵系统是冲床的操作控制和保护装置，它由操纵台、控制柜、行程开关和保护装置等组成。
操纵系统主要用于实现冲床的自动化控制，包括按键操作、参数输入、运动控制、检测和故障保护等功能。
操纵系统还可以通过编程实现多任务操作和自动循环。
冲床的工作原理是通过动力驱动使滑块上下运动，滑块带着模具对工件进行冲击或成形。
冲床的工作流程一般包括：进给、送料、抓紧、定位、压制和退回等过程。
首先，将金属板材定位在模具上，并受到模具的夹持。
接下来，滑块被油缸或液压缸等动力部件驱动，沿着立柱上下运动。
在运动的过程中，滑块带着模具对金属板材进行冷冲裁、冷冲孔或冷冲压等操作。
当滑块下降时，金属板材受到模具的压制，从而使金属板材发生塑性变形，并达到工艺要求。
最后，滑块回升，金属板材从模具中取出，完成一次冲压工艺。
冲床的冲击过程是在非等温条件下进行的，因此金属板材的冷冲击在冲床工艺中具有重要意义。
在冲击过程中，金属板材受到高速冲击和大应力的作用，从而引起金属的变形和塑性流动。
冲床的工作速度通常很快，可以达到每分钟几百次甚至上千次。
这样，冲床的生产效率很高，并且可以保证产品的一致性和精度。
冲床的工作原理
冲床的工作原理冲床是一种机械设备，用于连续或间歇性地完成金属板材的切割、冲孔、弯曲等工艺操作。
它的工作原理主要包括以下几个方面：1. 传动系统：冲床的传动系统一般由电机、离合器、变速器和传动轴组成。
电机提供动力，离合器将动力传递给变速器，再由传动轴将转动力传递给冲头。
2. 冲头系统：冲头是冲床的工作部件，它通过下冲头和上护板与冲床连接。
底冲头固定在床身上，上护板随着冲头的上下运动来完成工作。
冲头内部有一个压力气缸，通过控制气缸的压力来调节冲头的运动速度和力度。
3. 工作台系统：工作台是冲床的基础部件，用于放置被冲击的工件。
工作台一般由刀模座、刀模板和夹具组成，可以根据需要进行更换。
工件通过夹具固定在工作台上，随着冲头的运动来完成相应的冲孔或切割操作。
4. 控制系统：冲床的控制系统包括电气控制元件和控制面板。
电气控制元件用于控制冲头的运动，如启动、停止、速度调节等。
控制面板则供操作人员进行相应的设置和操作，如设定冲床运行次数、调整冲头行程等。
在工作时，冲床首先通过控制面板设置相应的工艺参数，如冲头行程、速度等。
然后，操作人员将被冲击的工件放置在工作台上，并通过夹具固定。
当操作人员按下启动按钮后，电气控制元件将信号传递给冲头系统，冲头便开始运动。
冲头下降时，通过一定的冲击力将工件上的模具与刀模座嵌合，完成相应的冲孔或切割操作。
完成后，冲头就会返回初始位置，工件则可以取下进行下一步的处理。
总的来说，冲床通过电能和气压能将动能转化为冲击力，通过冲头的上下运动来完成金属板材的冲孔、切割等操作。
工艺参数由控制面板进行设置，操作人员只需对工件进行放置和取下的操作。
冲床的原理
冲床的原理
冲床是一种通过冲击力将金属材料进行切割、成型、打孔等加工的机械设备。
其工作原理主要包括以下几个方面：
1. 动力系统：冲床的动力系统由电动机和传动装置组成。
电动机提供动力，通过传动装置将动力传递给传动系统。
2. 传动系统：冲床的传动系统由离合器、曲轴、连杆和滑块等部件组成。
当电动机提供动力时，通过离合器将动力转化成旋转运动，然后通过曲轴将旋转运动转化成往复运动，再通过连杆将往复运动传递给滑块。
3. 冲头系统：滑块上装配有冲头，冲头负责对金属材料进行冲击，实现切割、成型、打孔等加工操作。
冲头一般由工具和模具组成，工具负责施加冲击力，而模具则用于将金属材料定位，并对其进行加工。
4. 控制系统：冲床的控制系统由电气控制装置和液压装置组成。
电气控制装置用于控制冲床的电动机启停、冲头的工作节奏等；液压装置用于提供滑块的冲击力，冲头的下行和上行速度、冲程等都可以通过控制液压装置来调节。
通过上述工作原理，冲床可以实现对金属材料的高效加工。
其优点包括工作速度快、加工精度高、生产效率高等。
因此在金属加工行业中得到广泛应用。
冲床结构图与原理
冲床结构图与原理冲床是一种用于金属加工的机械设备，常用于在薄板金属上进行剪切、冲孔、弯曲和成形等加工操作。
冲床通常由床身、滑块、床架、连杆、传动装置以及辅助设备组成。
其工作原理是通过电动机带动传动装置将动能转化为冲击力，然后传递给滑块，进而实现工件的加工。
床身是冲床的主要支撑部件，一般采用铸件或焊接而成，具有足够的刚性和稳定性。
滑块作为冲床的工作部位，能够沿着床身的导轨上下运动。
床架则用于固定滑块，并且起到使滑块进行往复运动的作用。
在滑块与床身之间，通常会连接一根连杆。
连杆具有很好的刚性和强韧性，能够承受较大的冲击力。
传动装置一般由离合器、齿轮和曲轴等部件组成。
电动机输出的动力经过传动装置的转换，再传递到连杆上，最终实现滑块的运动。
另外，冲床还配有一些辅助设备，如模具、工件夹具、刀具等。
模具通常由上模和下模组成，用于实现对工件的冲压加工。
工件夹具用于固定工件，保持其位置稳定。
刀具则用于在薄板金属上进行剪切、冲孔等操作。
冲床的工作原理主要是通过驱动装置提供动力，再通过传动装置将动力转化为滑块的往复运动，从而完成冲压工艺。
具体的工作过程如下：1.电动机输出动力，通过传动装置将动力传递给连杆。
2.连杆随着滑块的上下运动，将动能传递给滑块。
3.滑块运动时，模具上的上模和下模夹持住工件，使其保持稳定的位置。
4.滑块接触到工件时，传递大的冲击力给工件，实现冲孔、剪切、弯曲等加工操作。
5.完成一次加工后，滑块反向运动，回到初始位置，准备进行下一次加工。
冲床的工作过程中1.冲床的机械结构必须具有足够的刚性和稳定性，以支撑和保持各部件的合理位置，确保加工的精度和质量。
2.传动装置必须高效可靠，能够将电动机输出的动力转化为滑块的往复运动。
3.冲床的安全装置必须完善，以确保操作人员在操作过程中的安全。
4.冲床的模具和工件夹具必须具有良好的匹配性和稳定性，以确保加工操作的准确性和稳定性。
总结起来，冲床是一种用于金属加工的机械设备，其结构图包括床身、滑块、床架、连杆、传动装置和辅助设备等部分。
冲床的结构工作原理
冲床的结构工作原理冲床是一种常见的金属加工设备，用于对金属板材进行冲孔、下料、折弯等加工。
它的结构和工作原理是相对复杂的，下面将详细介绍。
一、冲床的结构冲床主要由以下几个部分组成：1.床身：冲床的床身是冲床的支撑结构，通常由重型钢板焊接而成。
床身上设有T型槽，用于安装模具和工件夹紧装置等附件。
2.活塞机构：冲床的活塞机构由曲柄轴、连杆、滑块和摆杆等部分组成，它们分别通过轴承和油封连接起来。
活塞机构通常由电动机提供动力，通过曲柄轴的旋转，实现滑块的上下运动。
3.传动机构：传动机构用于将电动机的转速和扭矩传递给活塞机构，通常采用皮带传动或齿轮传动。
传动机构还可以设置速度变换装置，以满足不同工件的加工要求。
4.模具：模具是冲床上用于加工金属板材的重要部件，它由模座和模块组成。
模座固定在床身上，模块则通过模座固定在滑块上。
不同形状和规格的模具可根据加工要求进行更换。
5.工件夹紧装置：工件夹紧装置用于夹紧待加工的金属板材，以保证加工时的稳定性和精度。
常见的夹紧装置有气动夹紧装置和液压夹紧装置。
6.控制系统：控制系统用于控制冲床的运行，包括高压系统、电气系统和液压系统等。
电控系统通常由PLC（可编程逻辑控制器）控制，可以实现多种运行模式和加工参数的设定。
二、冲床的工作原理冲床的工作原理是通过活塞机构的上下运动，带动滑块和模具对金属板材进行加工。
其工作过程可以分为以下几个步骤：1.进料和定位：工件夹紧装置将待加工的金属板材夹紧，随后通过进料装置将其送入冲床工作区域。
进料装置可以是手动形式或自动形式，具体取决于加工要求。
2.模具下压：当金属板材进入工作区域后，控制系统发出信号，启动电动机，通过活塞机构使滑块向下运动。
滑块带动模具对金属板材进行下压，开始加工。
3.冲孔或下料：当模具下压到一定位置时，进一步增加下压力度，使模具对金属板材进行冲孔或者下料。
冲床通常配备多种模具，可以实现不同形状和尺寸的孔洞。
4.折弯或精整：如果需要对金属板材进行折弯或者精整处理，可以通过模具和夹紧装置对板材进行进一步加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力机
冲床工作原理：
冲床的原来也就是以曲柄连杆机构.
*由电机带动飞轮、飞轮通过轴与小齿轮带动大齿轮、大齿轮通过离合器带动曲轴，曲轴带动连杆使滑块工作。
滑块每分钟行程次数及滑块的运动曲线都是固定不变的。
*压力机基本可分为床身部分、工作部分、操纵部分及传动部分，各部分所有构件均安装于床身上。
*车间压力机均属板料冲压的通用压力机，可实现各种冷冲压工艺，如冲、弯曲、浅拉伸等。
这基本上就是一个简单工作原理。
冲床主要部件、
1）床身部分：床身与工作台铸成一体的铸铁件。
2）离合器：压力机不进行工作时，操纵器的凸轮推挡着转键的尾部，使其工作部分的月牙形狐完全陷入曲轴半圆槽内。
此时，曲轴空转，滑块停于上死点；压力机工作时，操纵器的凸轮转过一个角度，让开转键尾部，由弹簧作用，转键转动45°，工作部分背部进入中套三个圆槽中的任意一个，离合器处于结合位置，飞轮带动曲轴转动，滑块作上下运动。
3）滑块：在滑块中，与调节螺杆球头接触的球碗下面有压踏式保险器，保证了在超载时不会损坏压力机。
打开正面的方盖，可以换保险器。
4）制动带：曲轴左端装有一个偏心式制动带，当离合器脱开，克服滑块往复运动的惯性，保证曲轴停在上死点。
5）操纵器：操纵器时控制离合器结合与分离的机构。
转换操纵器拉杆的连接位置，可获得单次行程和连续行程两种动作。
压力机每日保养工作:
（一）工作开始前：
1）收拾工作地点，从压力机上将与工作无关的的物件收拾干净，工具妥善保管。
无关人员应离开压力机工作地点。
2）检查压力机摩擦部分润滑情况。
3）检查冲模安装是否正确可靠，刀刃上有无裂纹、凹痕或崩裂。
4）一定在离合器脱开的情况下，才可以开机。
5）实验制动带、离合器、操纵器的工作情况，做几次行程。
6）准备工作中所需工具
（二）工作时间内：
1）定时用油枪给各润滑点注油。
2）如工件“卡住”在冲模上应停止压力机，及时研究处理。
3）工作时英随时将工作台面上的飞边除去，清除时不要直接用手去取要用钩子或相关工具。
4）做浅拉伸工作时，要注意板料的清洁，并加油润滑之。
5）不要把脚经常放于操纵器的踏板上，以免不注意踩下发生事故。
6）在压力机工作时，不要将手插到模具中去，不要再变动冲模上毛坯的位置。
7）发生压力机工作不正常时（如滑块自由下落，发生不正常的敲击声或噪音、成品油毛刺质量不好等）应立即停机进行研究。
（三）工作完毕后：
1）使离合器脱开。
2）停止电机。
3）收拾工具及冲压零件，将其放于适应的地方。
4）将金属削清理干净。
5）用抹布擦拭压力机和冲模，在模具刃口上及压力机工作台面上未涂油漆部分涂上防锈油。
