电子灭蚊灯电路
电蚊拍电路
电蚊拍电路电路一电蚊拍是一种新型的灭蚊小家电，该产品工作原理是利用电子线路升压产生功率，在瞬间“拍”死蚊子。
目前市场上该类产品有使用干电池做电源的，也有使用蓄电池做电源的。
其原理是通过放电来杀蚊子的升压后的输出功率极小,对人或宠物无妨碍。
它在金属网上通电，在瞬间将蚊子置于死地。
电子蚊拍电路原理图（一）该电路图是测绘下来的常用典型电子蚊拍电路；荡变压器输出为交变电压，峰值约350V。
（二）振荡晶体管∶由于所用管子的电流放大系数参差不齐，若在使用时，手感管子发热励害，可在基极串接一只100欧左右电阻限制基极电流，即可降温。
（三）整流部分∶4倍压半波整流电路，输出直流高压约1.4KV左右。
如图所示电子蚊拍电路原理图电路二前言當我在嘗試修理故障的電蚊拍時，發覺線路上的幾種基本電子電路元件剛好和大一普通物理電磁學所介紹的幾種基本電路元件幾乎相同，利用電阻、電容、電感(變壓線圈)、整流半導體和電晶體物理特性的完美組合，不但提供了人蚊大戰中我方最環保又有效的近迫防禦武裝，亦成為課堂上十分吸引學生興趣的精彩教具。
主要原理圖一: 電蚊拍的電路圖先看電蚊拍的電路圖（如圖一），這和He-Ne氣體雷射管的點亮電路是很像的，線圈變壓器一共有三組繞線，其一連串的整流半導體和電容器組合成壘增倍壓電路，巧妙的將電壓一倍又一倍的提高，最後在輸出端加上放電保護電阻以免回授太強而造成電晶體被破壞。
當我們用一般的多用途電錶當作伏特計，直接去量測此一電路時，遇到的困難是電壓過高，通常會超出普通電錶的量測範圍，為了克服此一困難，我在電晶體的回授振盪電路之中加上一個2kΩ到10kΩ的可變電阻，它能有效的衰減回授訊號，使輸出端的電壓成為可以任意調變的大小(這時此一電路即成為低功率的可變高電壓直流電源)，然後就能輕易地讀出這電路上每一處的直流和交流電壓值。
照片一:以多用途電表測量輸出電壓上限照片二: 以多用途電表測量輸出電壓下限可供教學應用的討論項目間歇振盪電路和線圈變壓器可以用來討論普通物理學之中的磁場、法拉第定律（感應電動勢）、RL電路、線圈變壓器和電晶體，按下開關導通電晶體時，一組線圈會產生感應電動勢而回授控制電晶體的基極使它開始間歇振盪(重複導通與不導通的狀態)，另外的兩組線圈是線圈變壓器的主線圈和副線圈，這可以將兩顆電池的直流電三伏特低電壓電源改成交流電電壓100伏特以上的較高電壓。
灭蚊灯的电路原理与维修
灭蚊灯的电路原理与维修灭蚊灯的工作原理并不复杂，结构也很简单，出现故障时完全可以自己动手修理。
本文就将对照下图来详细地介绍它的工作原理，不同的灭蚊灯原理一般都是大同小异，希望本文对广大维修网友和电子DIY的朋友们有所帮助。
一、结构与特点灭蚊灯外形构造见图。
荧光灯管w竖直地安装在中间，其外围是由绝缘性能良好，且透光的硬质塑料(如透明有机玻璃)制作的栅网网架，高压电极丝A、B就平行地绕制在网架上。
为防止使用者不慎碰触栅网而遭电击，在栅网的外围又设置了若干根竖立的有机玻璃棒，作为防护栏。
为安全起见，防护栏与栅网之间保持较大的距离。
以上部分称为灯架组件，它安装在底座上。
底座上方装有电源开关，其它的电器元件则全部安装在底座内部，以确保安全。
二、电路原理上图1中W是一支3～5W的自镇流荧光灯管，根据蚊虫的趋光性，它一方面起诱虫作用，另一方面作为微光源供卧室照明。
按下电源开关K，220V的交流电压就通过电容Cl(47n／400V)加到灯管上，点亮灯管。
C1的作用主要是降压并限流，以延长灯管的使用寿命。
二极管D1、D2(均为1N4007)和电容C2(47nt／400V)、C3(100nF／630V)构成一个二倍压整流器，按下开关K的同时，220V 交流电压通过限流电阻R(100k)加到a、d两点，在交流电正半周时，a正d负，二极管D1导通，D2截止，电源通过D1向C2充电，C2上得到一个b正d负的直流电压，其量值接近交流电源电压的峰值。
在交流电负半周时，d正a负，二极管D1截止，D2导通，电源电压与c2上已充的电压相叠加，通过D2向c3充电，于是在交流电的一个完整周期内，C3上就充有一个右正左负(参见图1)的直流电压，其量值接近交流电源电压峰值的两倍，这就是“二倍压整流”。
在本文所述的实例中，实测C3两端电压为600V左右。
此电压接到以栅网状平行绕制在灯管外侧的两根电极丝A、B上，由于A、B靠得很近，在它们之间就形成一个直流高压电场，向灯管飞去的蚊虫一旦同时碰到A、B，立即被电击死亡。
电热式驱蚊、灭蚊器控制电路图解
电热式驱蚊、灭蚊器控制电路图解
夏、秋季正是蚊子较多时候，要想得到较好的驱蚊、灭蚊效果，电热式灭蚊器也是一款理想的灭蚊小电器。
市售的电热灭蚊器都是连续加热，由于药片的挥发到下半夜后，灭蚊效果开始下降。
根据这一特点，设计一种间断通电加热器，使电热灭蚊器处于工作1.5小时休息0.5小时，再工作1.5小时.....循环通电工作状态。
这样不但能提高灭蚊效果，而且也延长了灭蚊片的效果，而且也延长了灭蚊片的使用期限，据试用一片灭蚊片使用两夜晚，效果也很好。
电热式灭蚊器控制电路如图①所示
图①电热式灭蚊器控制电路
见图①中的( X )是加入电热片的地方，两边导线是220v加热电极，( x )的底面加热材料是PTC陶瓷加热元件(片)，它有自控恒温特性，居里点设在恒温为165℃，这个温度正是热化挥发灭蚊片合适温度。
見图②
图②绝缘后的PTC加热器
见图③
图③PTC加热器结构图
图④灭蚊片
图④灭蚊片(加热挥发式)
图①控制电路里，555时基电路接成周期为2h的多谐振荡
器，③脚输出高电平时为1.5小时，此时可控硅ⅤTH导通，使插在X里电热灭蚊器通电工作，同时LED发光指示；③脚输出低电平的时间为0.5小时，此时VTH关断，灭蚊器停止工作，同时LED熄灭。
这里，C1要求用CBB一400v聚丙稀电容器，其它元件无特殊要求。
图④灭蚊器加热器实物图
图04电热式灭蚊器实物图
这种电加热式灭蚊器简单实用效果更好。

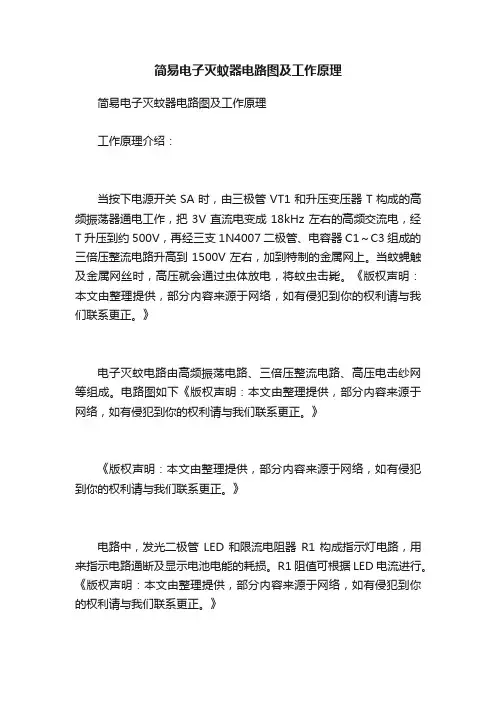

简易电子灭蚊器电路图及工作原理
简易电子灭蚊器电路图及工作原理简易电子灭蚊器电路图及工作原理工作原理介绍：当按下电源开关SA时，由三极管VT1和升压变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V，再经三支1N4007二极管、电容器C1～C3组成的三倍压整流电路升高到1500V左右，加到特制的金属网上。
当蚊蝇触及金属网丝时，高压就会通过虫体放电，将蚊虫击毙。
《版权声明：本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。
》电子灭蚊电路由高频振荡电路、三倍压整流电路、高压电击纱网等组成。
电路图如下《版权声明：本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。
》《版权声明：本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。
》电路中，发光二极管LED和限流电阻器R1构成指示灯电路，用来指示电路通断及显示电池电能的耗损。
R1阻值可根据LED电流进行。
《版权声明：本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。
》元器件选择《版权声明：本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。
》三极管VT1选用2N5609硅NPN型中功率三极管，也8050、9013型等常用三极管代替。
LED用φ3mm红色发光二极管，三支整流二极管用1N4007型硅整流二极管。
R1～R3均用RTX-1/8W型碳膜电阻器。
C1～C3一律用CL11-630V型涤纶电容器。
《版权声明：本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。
》高频变压器T须自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ0.22mm漆包线绕22匝，L2用同号线绕8匝，L3用φ0.08mm 漆包线绕1400匝左右。
注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。
《版权声明：本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。
电蚊拍升压电路及原理
电蚊拍升压电路及原理电子蚊拍是一种通过电击来杀死蚊虫的设备。
它是由一个简单的升压电路和一个杀虫电网组成的。
升压电路的主要原理是将低压电能转化为高压电能，以供电网产生足够大的电击力量。
下面将详细介绍电蚊拍的升压电路及原理。
电蚊拍的升压电路主要由变压器、整流器、滤波器和高压输出部分组成。
变压器是升压电路的核心部件，它通过互感耦合的原理将输入的低压交流电提高到较高的电压。
整流器将交流电转换为直流电，并通过滤波器去除电路中的噪声。
高压输出部分将经过滤波器处理的直流电转换为高压脉冲电能，以供电网产生电击力量。
变压器是升压电路的核心部件，它主要由两个互相绝缘的线圈组成，分别为低压线圈和高压线圈。
低压线圈上接入输入的低压交流电源，高压线圈上产生较高的电压。
这是通过互感耦合的原理实现的，低压线圈上通入的交流电会在高压线圈中产生电磁感应，从而提高电压。
高压输出部分由多级倍压电路组成，通过沿着电网形成的电容放电来产生高压脉冲。
这些高压脉冲将蚊虫击晕并杀死。
高压输出部分还包括维持高压的放电电容和输出电阻，以及控制高压输出开关的开关元件。
电蚊拍的工作原理如下：1.输入的低压交流电通过变压器升压，变成较高的交流电。
2.升压后的交流电经过整流器和滤波器转换为直流电，并去除其中的噪声。
3.经过滤波器处理的直流电通过高压输出部分被转换为高压脉冲。
4.高压脉冲通过电网产生电击力量，蚊虫接触到电网后会被电击击晕。
5.输出电容和输出电阻维持高压电的稳定输出，并通过开关元件控制高压输出的开关。
总之，电蚊拍的升压电路主要通过变压器将低压电能提升为高压电能，然后经过整流和滤波处理，转换为高压脉冲电能供电网产生电击力量。
这种电击力量能够杀死蚊虫，保证我们的生活环境清洁和健康。
自制简易电击灭蚊器电路
自制简易电击灭蚊器电路
电击灭蚊比传统的灭蚊方法更加环保、安全、方便，再加上灭蚊效果良好，越来越受人们的欢迎。
它是利用紫外光灯管发出的紫外线引诱蚊虫，当蚊虫触及圆形的高压电网时，电极被短接，蚊虫击毙。
下面剖析一种线路简单、成本低且容易制作的电击灭蚊器。
1.电路及工作原理
电路原理图如图1所示。
它由紫外灯管发光电路、高压直流发生器、高压圆形电网等组成。
紫外灯管发光电路由紫外灯管H和电容C1组成，直流高压发生器由二极管D1、D2，电位器W、电阻R1、R2、电容C2。
单向晶闸管SCR、脉冲变压器T及限流电阻R3等组成。
当电源接通220V交流电时，紫外灯管H即点亮。
其波长约253.7nm。
利用蚊虫趋光性引诱蚊虫。
当蚊虫扑向紫外灯管时。
必然先触及到圆形高压电网。
结果受电击而死。
图1电路接通电源后.电源正半周由二极管D1整流后，通过降压限流电阻。
灭蚊的电路原理
灭蚊的电路原理灭蚊电路是一种用于吸引和杀死蚊子的装置，使用电流和光线来吸引蚊子并给予电击。
下面将详细介绍灭蚊电路的原理及其工作过程。
1. 光源：灭蚊电路通常使用紫外线灯作为光源。
蚊子对紫外线非常敏感，所以紫外线灯可以吸引蚊子飞向灭蚊电路。
2. 电源：灭蚊电路需要一个适当的电源来供电。
通常使用交流电源或直流电源来提供所需的电流。
3. 输电线路：电源将电流输送到灭蚊电路的不同部分。
输电线路包括各种电缆、插座和开关等。
4. 电击网：电击网是灭蚊电路最关键的部分之一。
它通常由金属丝网或导电材料制成，并加电以产生高电压。
当蚊子接触到电击网时，会受到电击，从而被击毙。
5. 变压器：为了提供足够的电流来产生高电压，灭蚊电路通常使用变压器。
变压器将输入电压升高，并将电流传送到电击网上。
6. 开关和保护装置：灭蚊电路还包括一些开关和保护装置，以确保安全性和有效性。
开关通常用于控制灭蚊电路的开关和关闭，而保护装置用于防止电击网过载和短路。
灭蚊电路的工作过程如下：当灭蚊电路连接到电源时，紫外线灯会开始发光。
蚊子对紫外线灯非常敏感，因此会被光线吸引并飞向灭蚊电路。
当蚊子接近电击网时，它们会触碰到电击网的金属丝网或导电材料。
由于电击网接地，蚊子和电击网之间会形成一个电流回路。
当电击网通过变压器提供的高电压加电时，蚊子将受到电击。
这个电压通常很高（约数千伏至数万伏），足以击毙蚊子。
同时，灭蚊电路还配备了开关和保护装置。
开关用于控制灭蚊装置的开关和关闭。
保护装置用于监测和保护电击网，以防止过载和短路等电路故障。
需要注意的是，灭蚊电路应当放置在安全的位置以避免人体触碰电击网。
此外，灭蚊电路应定期进行维护和清洁，以确保其正常工作。
综上所述，灭蚊电路利用紫外线灯吸引蚊子，然后通过电击网给予电击，从而杀死蚊子。
这是一种常用的灭蚊装置，可以帮助减少蚊子的数量并改善室内环境的卫生状况。
电蚊拍振荡电路原理
电蚊拍振荡电路原理电蚊拍是一种常用的灭蚊工具，振荡电路是电蚊拍的核心部分，是通过振荡产生高压电击杀灭蚊的。
本文将对电蚊拍振荡电路原理进行详细的说明。
1、电蚊拍的组成部分：电蚊拍由电源、变压器、振荡电路、高压电极和外壳组成。
其中振荡电路是电蚊拍的核心部分，主要功能是将低电压变成高电压，用于灭杀蚊虫。
2、振荡电路的原理：振荡电路包括电感、电容、晶体管和电阻等组件。
其原理是利用不同频率的电磁波在电感和电容之间的相互作用，形成电荷的振荡。
晶体管的输出电压随着电荷的振荡而不断增加，最终形成高电压，用于灭杀蚊虫。
3、振荡电路的工作流程：当电源接通电路时，电荷从电容器开始流向电感器，使电感器中的能量不断储存和释放。
当储存能量的时间达到一定程度后，会在电容器中产生自然振荡的波形，从而形成可观测到的电势差。
这种波形可以在电致振荡电路中产生，同时改变电感和电容比例会产生不同的波形。
4、振荡电路的调试方法：振荡电路不同的组成部分调试方法也不同。
对于电感与电容器的调试，可以通过改变电容器的容器和电感器的大小来调整频率；对于晶体管的调试，可以通过调整基极电流和电源电压来实现；对于电阻的调试则是通过改变电阻大小来调整电路的振荡频率和大小。
5、振荡电路的注意事项：在调试振荡电路时，需要注意避免电容和电感产生电火花，导致电路短路或者过流等问题。
同时，也需要正确选择电荷的大小，否则会影响电路的振荡频率和强度。
正常使用时，也需要注意安全问题，避免水分进入电路或者高压电极造成人身意外。
总之，电蚊拍振荡电路是灭蚊电器的核心部件，其原理是利用振荡产生高压电击杀蚊虫。
在使用时需要正确调试电路并注意安全问题，从而有效地实现灭蚊作用。
电子灭虫灭蚊灯电路的制作
电子灭虫灭蚊灯电路的制作
本例介绍的电子灭虫灯电路是利用害虫（各种飞蛾、缕姑、蚊虫等）的趋光性来引诱害虫，当害虫碰到或靠近由高压电极制成的电网时，会立即被高压击毙。
电路工作原理
该电子灭虫灯电路由电源开关S、诱虫灯HL、二极管VD、晶闸管VT、电阻器R1、R 2、电容器C、脉冲高压变压器T和高压电极组成，如图所示。
接通电源开关S后，交流220V电压一路将诱虫灯HL点亮；另一路加在由VD、R1、R2、VT、C和T的W1绕组组成的脉冲振荡电路，使该电路振荡工作，VT间歇导通，在T 的W2绕组上将产生约lOkV的脉冲高压，此脉冲高压直接加在高压电极上，使趋光飞来的害虫受到电击。
调节R2阻值的大小，可改变脉冲高压的强度。
元器件选择
R1选用1/4W金属膜电阻器或碳膜电胆器；R2选用3W的线绕电阻器。
C选用耐压值为630V的CBB聚丙烯电容器。
VD选用1 N4007型硅整流二极管。
VT选用MCR100-8型晶闸管。
T使用黑白电视机的分立式行输出变压器改制，W1绕组用币0. 35mm左右的高强度漆包线绕30一50匝；W2绕组使用高压包。
S选用5A、250V的交流电源开关。
HL选用2一5W的紫外线灯管或黑光灯。
高压电极采用细裸铜线制作成灯笼状电网，HL安装在电网内。
电子灭蚊灯原理分析级倍压整流电路
电子灭蚊灯原理分析级倍压整流电路电子灭蚊灯采用小功率自镇流荧光灯管诱导蚊虫，由内部电路通过倍压整流得到的高压电击蚊虫，同时还能为居室提供微光源照明。
一、基本结构典型的电子灭蚊灯外部结构如图1所示。
由灯架组件和底座两部分组成。
灯架组件包括荧光灯管、高压电极、网架和安全护栏。
荧光灯管竖直安装在中间，外围采用透明且绝缘性能良好的有机玻璃制作的栅网网架，高压电极平行地绕制在网架上。
网架的外围用若干根竖立的有机玻璃棒制成安全防护栏，防护栏与栅网架间保持一定距离，以防使用者不慎碰触栅网而触电。
灯架组件安装在底座上，底座上方装有电源开关，电源线从底座后侧接入，整个电路及高压产生元件都安装在底座内部，既美观又安全。
二、工作原理电子灭蚊灯的典型电路原理如图2所示。
图中C1的作用主要是降压，以延长灯管的使用寿命。
二极管D1、D2与C2、C3构成倍压整流器，R为限流电阻。
按下电源开关K，220V市电通过电容C1加到灯管两端，点亮灯管。
同时市电通过限流电阻R加到倍压电路，该电路原理简单，不再赘述。
通过倍压整流后C3两端得到约600V电压，此电压接在栅网平行绕制电极A、B上，由于A、B靠得较近，在其间形成一个直流高压电场，飞向灯管的蚊虫一旦碰到，立即被电击死亡。
倍压整流电路在一些需用高电压、小电流的地方，常常使用倍压整流电路。
倍压整流，可以把较低的交流电压，用耐压较低的整流二极管和电容器，“整”出一个较高的直流电压。
倍压整流电路一般按输出电压是输入电压的多少倍，分为二倍压、三倍压与多倍压整流电路。
图5一14是二倍压整流电路。
电路由变压器B、两个整流二极管D1、D2及两个电容器C1、C2组成。
其工作原理如下：e2正半周（上正下负）时，二极管D1导通，D2截止，电流经过D1对C1充电，将电容Cl上的电压充到接近e2的峰值，并基本保持不变。
e2为负半周（上负下正）时，二极管D2导通，Dl截止。
此时，Cl上的电压Uc1＝与电源电压e2串联相加，电流经D2对电容C2充电，充电电压Uc2＝e2峰值＋1．2E2≈。
电子灭蚊灯电路
电子灭蚊灯原理分析电子灭蚊灯是利用蚊子具有强烈的趋光趋热特性，以紫外荧光灯发出的光源，引诱蚊虫飞入灭蚊灯而被高压电网触电致死的原理制造成的。
其高压电网上的直流高压通常为800~1500V，短路电流小于1mA,对正常人没有危险；同时灭蚊灯发出的紫外光可作为夜间柔和光照明之用，一般家用灭蚊灯功耗在2~8W；所以灭蚊灯是一种体积小、使用方便、耗电省、无毒、无味、无需灭蚊药剂的小家电产品。
市场上琳琅满目的灭蚊灯种类繁多，除了电功率大小和紫外荧光灯的数量不同外，其它的区别主要是在外形上。
通常主要以功率和灯管数量来分类，图1 所示为常见的较典型电子灭蚊灯的外形示意，供参考。
以功率分类，灭蚊灯主要有2、3、4、5、8、10、15、20W 等多种规格，其中家庭大多使用2~8W 的灭蚊灯，对应的房间面积约为10~20平方米。
以紫外灯管数量分类，通常可分为单管和双管型，也有2管以上的产品，但市场上很少见。
家庭大多使用单管灭蚊灯；双管型灭蚊灯则适用于饭馆、旅店、办公室和家庭中面积较大的客厅等场合。
双管型灭蚊灯的电功率多在6W 以上。
有些灭蚊灯还安装了吸蚊风机，当蚊子靠近灭蚊灯时就会被气流吸入灭蚊灯内，从而在一定程度上提高了灭蚊效果。
不过这种灭蚊灯价格通常要比普通灭蚊灯贵很多，仅适合要求较高或有特殊需要（如较多用来流动吸蚊等）的用户使用，一般家庭较少应用，目前社会拥有量不多。
灭蚊灯的基本结构就是由紫外荧光管、高压电网、印制电路板（主要含有倍压整流电路）和栅栏状塑料外壳等零部件所组成。
其中紫外荧光管在塑料外壳内部中心，外围被高压电网包围住，这样当蚊虫因趋光而飞向紫外荧光管时，途中就会被高压电网击毙，从而达到灭蚊目的（参见图1）。
电子灭蚊灯电路工作原理各式各样的电子灭蚊灯的电路结构虽然也是五花八门，不尽相同，但基本电路结构却一样。
下面主要以图2所示的美之杰牌MWQ-A 型单管灭蚊灯电路为例（由于产品没有附带电路图，图2 电路为笔者实测绘制），介绍灭蚊灯的电路结构、原理和维修。
电蚊拍电路原理
电蚊拍电路原理一、引言电蚊拍是一种常见的驱赶蚊虫的电器设备，它通过高压电击来击杀或驱赶蚊虫。
本文将介绍电蚊拍的电路原理，包括电源部分、高压发生部分和输出部分。
二、电源部分电源部分主要提供工作所需要的直流电源，一般使用干电池或充电池供电。
在使用干电池时，需要选择合适的型号和数量以满足工作需求。
充电池则需要使用专门的充电器进行充电。
三、高压发生部分高压发生部分是实现蚊虫击杀或驱赶的核心组成部分，它将低压直流转换为高压交流。
常用的实现方式有两种：一个是采用变压器升压；另一个是采用多级倍压整流。
1. 变压器升压法变压器升压法通过变换器将输入低压直流转换为高频交流信号，并通过变比升高输出端的交流信号幅值，从而达到升高输出端所需高压的目标。
其主要由以下几个组成：（1）振荡器：产生高频交流信号；（2）变压器：将低压直流信号转换为高频交流信号，并通过变比升高输出端的交流信号幅值；（3）整流器：将输出的高频交流信号经过整流后得到所需的直流电压。
2. 多级倍压整流法多级倍压整流法是通过多个倍压电路进行级联，将输入低压直流逐级升高，最终得到所需的高压输出。
其主要由以下几个组成：（1）振荡器：产生高频交流信号；（2）升压电路：将输入低压直流逐级升高；（3）整流器：将输出的高频交流信号经过整流后得到所需的直流电压。
四、输出部分输出部分主要是将高压电击传输到蚊虫身上，以达到击杀或驱赶蚊虫的目的。
其主要由以下几个组成：（1）金属网格：构成了蚊虫接触面，通过金属网格产生较强的电场；（2）绝缘板：隔离金属网格与其他元件之间的电路；（3）开关：控制输出部分是否工作。
五、总结本文详细介绍了电蚊拍的电路原理，包括电源部分、高压发生部分和输出部分。
其中，高压发生部分是实现蚊虫击杀或驱赶的核心组成部分，常用的实现方式有变压器升压法和多级倍压整流法。
输出部分主要是将高压电击传输到蚊虫身上。
电子灭蚊蝇窗纱电路详解(工作原理、元器件的选择)
电子灭蚊蝇窗纱电路详解（工作原理、元器件的选
择）
本例介绍的电子灭蚊蝇窗纱(简称电子窗纱)，具有间歇放电和人体感应检测功能。
平时该电子窗纱工作(输出高压)1-25，停止放电时间为1-1Omin(可调);在有人靠近电子窗纱时，该电子窗纱的工作电源立即自动切断，人离开后电子窗纱工作电源又自动接通。
电路工作原理
该电子灭蚊蝇窗纱电路由热释电红外传感器(PIR)、控制器、受控电源电路、延时开关、无稳态振荡器和高压发生器组成，如图所示。
控制器电路由集成电路ICl(WH9511)、继电器K、电阻器Rl-R4、电位器RPl和电容器Cl-C6组成。
TWH9511是热释电红外传感器专用控制集成电路，其内部包含输入放大器、比较器、锁存器、控制器、整流器、9V稳压器、4V稳压器等电路，如图所示。
受控电源电路由电源变压器Tl、整流桥堆UR、滤波电容器C8、C9、三。
电蚊拍电路工作原理
电蚊拍电路工作原理
电蚊拍电路的工作原理是利用高压电离空气产生臭虫所害怕的火花和声音，达到击杀臭虫的目的。
电蚊拍电路一般由以下几个部分组成：
1. 电源部分：通过电池或者电源适配器提供工作电压。
2. 变压器和整流器：将电源电压升高至数千伏的高压电，用于电离空气并产生火花。
3. 电阻和电容器：通过电阻和电容器的合理搭配和调节，确保高压电路的稳定性。
4. 开关：用于控制电击功能的开关，一般由按键开关或者触发开关组成。
5. 发射部分：将高压电输出到蚊拍头部的两个导线上，形成一个高电场强度的区域。
6. 蚊拍头部：一般由金属网格或导电材料构成，当臭虫接触到该区域时，身体与网格形成电流回路，导致电能通过臭虫身体，臭虫被击毙。
具体工作过程如下：
1. 开关打开，电源将电流供给变压器和整流器，将低电压变成更高的电压。
2. 整流器将交流电转换成直流电，通过电阻和电容器调节电流稳定。
3. 高压电经过导线输出到蚊拍头部的金属网格上形成高电场强度。
4. 当臭虫接触到蚊拍头部的金属网格时，身体与网格形成电流回路。
5. 电能通过臭虫身体，臭虫被电击并击毙。
需要注意的是，使用电蚊拍时要注意安全，避免电击自己或其他人。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子灭蚊灯电路
2011-04-06 11:02:23 文章来源：OFweek电子工程网
电子灭蚊灯紫外线灯整流电路
电子灭蚊灯电路采用紫外线灯灯光诱捕蚊虫．当蚊虫触及该装置的外层高压电网时，即刻触电，蚊虫被杀死。
电路工作原理
本电路如图1所示，它是由紫外线灯管和四倍压整流电路组成。
当接通220V交流电源时，二极管VD1、VD2、VD3、VD4和电容C1、C2、C3、C4组成的四倍压整流电路产生直流高电压。
而此时紫外灯管HL随220V电源接通而点亮，其波长约为250 mm，利用蚊虫的趋光效应来引诱蚊虫，当蚊虫扑向紫外灯管HL时，内于灯网布满高压，因而蚊虫受到电击后即刻死亡。
本电路四倍压整流可产生约800V左右的高电压，尽管电压较高，电流却很小，而且在电路中接入了两只限流电阻，可以保证人身的电气安全。
元器件选择
HL选用3-5w的紫外灯管。
R1、R2选用1/2W 20kΩ RJ电阻。
VD1-VD4选用1N4007。
C1-C4选用0.47uF的涤纶电容器，耐压≥630v。
电容器C5对灯管有限流作用，能够延长灯管的使用寿命，但对灯管的亮度会有影响，因此C5的电容值可据实际情况选择，一般取0.033-0.047 uF/630V为宜。
制作方法与使用说明
本电路的印制电路板图及接线图如图2所示。
高压电网是由0.5-0 .90mm的铁丝
在塑料骨架上隔离绕制网成，两根铁丝端点L1、L2间不能发生短路，否则会击穿而烧坏
电路。
两线之间的距离不宜太宽或太窄，太宽不能有效地触及蚊虫，太窄又易使铁丝变形
而出现短路，一般为2-3.5mm较适宜。
使用时注意以下几点：
灭蚊灯管点亮后，室内不宜有其他光源，否则会影响到灭蚊效果。
在拔下电源插头时，人手不宜即刻触及电网铁丝，由于电路内的电荷尚未泄放完，有可能电击人手（最好待2min后再碰触）。
灭蚊灯应放在小孩触摸不到的地方，工作时，千万不要随意触及电网铁丝，特别是防止小孩触碰，否则后果严重。
电子设备外壳是否带电的检查
本装置由于未采用隔离方式，因此有带电现象，可用数字万用表加以判别。
用数字万用表交流200V档，将黑表笔拔出，红表笔插入V/Ω插孔中，此时用红表笔搭在设备的金属外壳上，如果显示值为零，表明被测电子设备外壳有漏电现象，可用此方法检测家用电器（如电冰箱、微波炉、洗衣机等）是否有漏电情况。
