人体工程学与座椅设计(免费)
人体工程学与桌椅设计
人体工程学与桌椅设计
PPT文档演模板
人体工程学与桌椅设计
PPT文档演模板
人体工程学与桌椅设计
PPT文档演模板
人体工程学与桌椅设计
PPT文档演模板
人体工程学与桌椅设计
PPT文档演模板
人体工程学与桌椅设计
PPT文档演模板
人体工程学与桌椅设计
PPT文档演模板
人体工程学与桌椅设计
PPT文档演模板
•3. 座面亦不能太低,否则腿长的人骨盆后倾,正常的 腰椎曲线被拉直,致使腰酸不适。
PPT文档演模板
人体工程学与桌椅设计
•休息椅应使腿能向前方伸展,以放松肌肉, 也有助于身体的稳定
•工作椅使人以较直立的姿势坐于其上,双脚 平放于地面,故其座高比休息椅稍大
•当作业面固定时,椅高上限应根据身材较矮的 作业者的要求来确定,因为工作椅的高度显然 与作业面高度有关,工作椅最好高度可调,以 适应不同作业者
PPT文档演模板
人体工程学与桌椅设计
第二节 坐姿生理解剖基础
•颈 椎:上段7节椎骨 •胸 椎:接下来12节椎骨 •腰 椎:再下面5节椎骨 •骶 骨:5块骶尾骨融合成一 体 •尾 骨:4块骶尾骨融合成一 体
PPT文档演模板
人体工程学与桌椅设计
PPT文档演模板
人体工程学与桌椅设计
PPT文档演模板
颈椎
PPT文档演模板
人体工程学与桌椅设计
•座宽:37—42cm
•座宽必须能容纳身材粗壮的人。对单人使用的座椅, 参考尺寸是臀宽,以女性群体尺寸上限为设计根据,
•对成排相邻放置的座椅,如剧场观众椅,则座宽应 以肘间距的群体上限位为设计基准,以避免拥挤压迫 感。
•座宽亦不能太大,如长时间坐姿作业,双臂应得到 应有的支承,如座宽太大,则肘部必须向两侧伸展以 寻求支承,这样会引起肩部疲劳。

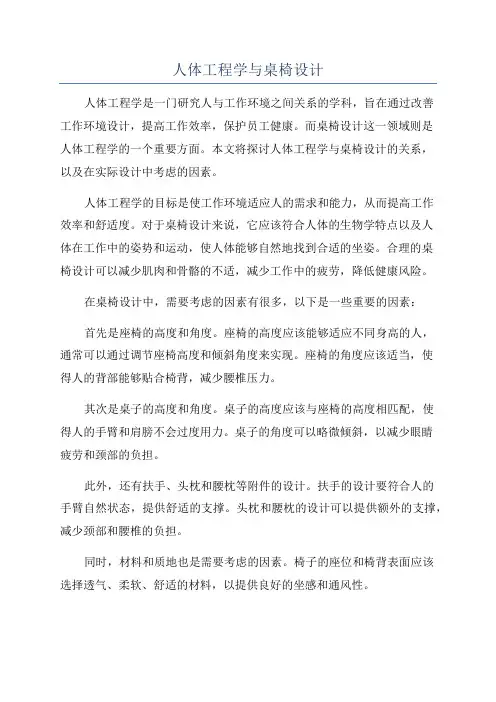

人体工程学与桌椅设计
人体工程学与桌椅设计人体工程学是一门研究人与工作环境之间关系的学科,旨在通过改善工作环境设计,提高工作效率,保护员工健康。
而桌椅设计这一领域则是人体工程学的一个重要方面。
本文将探讨人体工程学与桌椅设计的关系,以及在实际设计中考虑的因素。
人体工程学的目标是使工作环境适应人的需求和能力,从而提高工作效率和舒适度。
对于桌椅设计来说,它应该符合人体的生物学特点以及人体在工作中的姿势和运动,使人体能够自然地找到合适的坐姿。
合理的桌椅设计可以减少肌肉和骨骼的不适,减少工作中的疲劳,降低健康风险。
在桌椅设计中,需要考虑的因素有很多,以下是一些重要的因素:首先是座椅的高度和角度。
座椅的高度应该能够适应不同身高的人,通常可以通过调节座椅高度和倾斜角度来实现。
座椅的角度应该适当,使得人的背部能够贴合椅背,减少腰椎压力。
其次是桌子的高度和角度。
桌子的高度应该与座椅的高度相匹配,使得人的手臂和肩膀不会过度用力。
桌子的角度可以略微倾斜,以减少眼睛疲劳和颈部的负担。
此外,还有扶手、头枕和腰枕等附件的设计。
扶手的设计要符合人的手臂自然状态,提供舒适的支撑。
头枕和腰枕的设计可以提供额外的支撑,减少颈部和腰椎的负担。
同时,材料和质地也是需要考虑的因素。
椅子的座位和椅背表面应该选择透气、柔软、舒适的材料,以提供良好的坐感和通风性。
在实际桌椅设计中,人体工程学的原理和方法需要与实际情况相结合,考虑到不同人群的需求和特点。
进行人体工程学评估和测试是非常重要的,可以通过观察和测量人的体态和姿势来找出潜在问题,并根据测量结果进行设计调整。
总之,人体工程学在桌椅设计中扮演着重要角色,它可以提高工作效率,保护员工健康。
合理的桌椅设计可以减少肌肉和骨骼的不适,降低工作中的疲劳,提高员工的工作舒适度。
因此,在桌椅设计中,应该充分考虑人体工程学的原理和方法,以满足人的需求和能力。

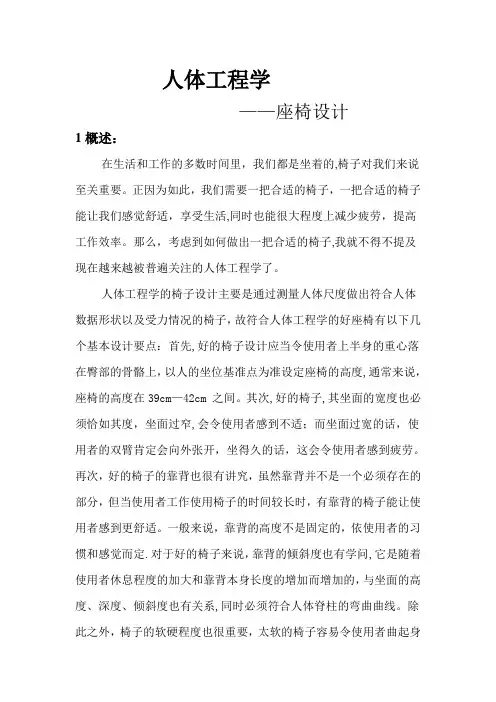

人体工程学_座椅设计说明
人体工程学——座椅设计1概述:在生活和工作的多数时间里,我们都是坐着的,椅子对我们来说至关重要。
正因为如此,我们需要一把合适的椅子,一把合适的椅子能让我们感觉舒适,享受生活,同时也能很大程度上减少疲劳,提高工作效率。
那么,考虑到如何做出一把合适的椅子,我就不得不提及现在越来越被普遍关注的人体工程学了。
人体工程学的椅子设计主要是通过测量人体尺度做出符合人体数据形状以及受力情况的椅子,故符合人体工程学的好座椅有以下几个基本设计要点:首先,好的椅子设计应当令使用者上半身的重心落在臀部的骨骼上,以人的坐位基准点为准设定座椅的高度,通常来说,座椅的高度在39cm—42cm 之间。
其次,好的椅子,其坐面的宽度也必须恰如其度,坐面过窄,会令使用者感到不适;而坐面过宽的话,使用者的双臂肯定会向外张开,坐得久的话,这会令使用者感到疲劳。
再次,好的椅子的靠背也很有讲究,虽然靠背并不是一个必须存在的部分,但当使用者工作使用椅子的时间较长时,有靠背的椅子能让使用者感到更舒适。
一般来说,靠背的高度不是固定的,依使用者的习惯和感觉而定.对于好的椅子来说,靠背的倾斜度也有学问,它是随着使用者休息程度的加大和靠背本身长度的增加而增加的,与坐面的高度、深度、倾斜度也有关系,同时必须符合人体脊柱的弯曲曲线。
除此之外,椅子的软硬程度也很重要,太软的椅子容易令使用者曲起身子,全身肌肉和骨骼受力不均,从而导致腰酸背痛的现象的产生。
相反太硬的椅子也不会让人感到舒适。
椅子设计的原理是从人们使用的健康角度分析的,根据人的生理状况,疲劳测定等来定义椅子的外形曲线设计。
椅子设计的具体尺度,根据它的不同功用,按照人体测量数据和国家颁布的尺度标准,不断测试高速合理选取数值以达到科学设计的要求。
然而,好的座椅设计不能局限在以上的基本要点内,还有许多需要考虑的因素.因为人体工程学椅子不单是数据的取值,而更是舒适艺术理念及风格的结晶。
好的座椅不但能提供给人舒适的环境,还能合理利用材料和运用巧妙的构件组合,达到环保和节约成本的作用.好的椅子应该集美观和实用于一体,真正为人类生活和工作带来舒适和方便.2.设计方案(1)设计构思1)高度不可调节;2)可防止座椅滑动和翻倒;3)给人留有足够的活动空间;4)能够保证腿的活动空间,以减轻腿疲劳;5)坐面为50cm宽,45cm长,坐面中部稍微上凸,前缘呈弧曲面,坐面后倾6°;6)坐面的材料是透气的毛料以增加坐面的舒服感;(2)草图(3)效果图3.总结分析从以上可以看出,人体工程学座椅设计绝对不是一项简单的工作,它不但要考虑和椅子相关的高度、坐宽、靠背、软硬、曲线等人体尺度,还要考虑到椅子的使用场合,清洁和耐久需求。

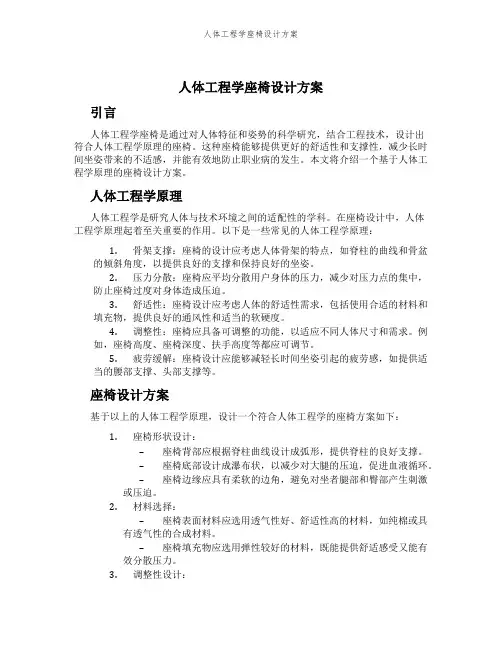

人体工程学座椅设计方案
人体工程学座椅设计方案引言人体工程学座椅是通过对人体特征和姿势的科学研究,结合工程技术,设计出符合人体工程学原理的座椅。
这种座椅能够提供更好的舒适性和支撑性,减少长时间坐姿带来的不适感,并能有效地防止职业病的发生。
本文将介绍一个基于人体工程学原理的座椅设计方案。
人体工程学原理人体工程学是研究人体与技术环境之间的适配性的学科。
在座椅设计中,人体工程学原理起着至关重要的作用。
以下是一些常见的人体工程学原理:1.骨架支撑:座椅的设计应考虑人体骨架的特点,如脊柱的曲线和骨盆的倾斜角度,以提供良好的支撑和保持良好的坐姿。
2.压力分散:座椅应平均分散用户身体的压力,减少对压力点的集中,防止座椅过度对身体造成压迫。
3.舒适性:座椅设计应考虑人体的舒适性需求,包括使用合适的材料和填充物,提供良好的通风性和适当的软硬度。
4.调整性:座椅应具备可调整的功能,以适应不同人体尺寸和需求。
例如,座椅高度、座椅深度、扶手高度等都应可调节。
5.疲劳缓解:座椅设计应能够减轻长时间坐姿引起的疲劳感,如提供适当的腰部支撑、头部支撑等。
座椅设计方案基于以上的人体工程学原理,设计一个符合人体工程学的座椅方案如下:1.座椅形状设计:–座椅背部应根据脊柱曲线设计成弧形,提供脊柱的良好支撑。
–座椅底部设计成瀑布状,以减少对大腿的压迫,促进血液循环。
–座椅边缘应具有柔软的边角,避免对坐者腿部和臀部产生刺激或压迫。
2.材料选择:–座椅表面材料应选用透气性好、舒适性高的材料,如纯棉或具有透气性的合成材料。
–座椅填充物应选用弹性较好的材料,既能提供舒适感受又能有效分散压力。
3.调整性设计:–座椅高度应可调节,以适应不同人的身高。
–座椅深度应可调节,以满足不同人的腿部长度。
–扶手高度和角度应可调节,以使用户的手臂得到良好的支撑。
–座椅背部倾斜角度应可调节,以满足不同人对坐姿的需求。
4.额外功能设计:–提供腰部支撑装置,以减少长时间坐姿对腰部的负担。
–设计头枕,支持头部,减轻颈部疲劳。
汽车座椅设计与人体工程学
汽车座椅设计与人体工程学随着汽车行业的快速发展,越来越多的人选择购买私家车。
在不断追求驾驶性能和舒适体验的同时,汽车座椅设计也变得越来越重要。
汽车座椅的合理设计与人体工程学的知识密切相关。
本文将探讨汽车座椅设计与人体工程学之间的关系,以及如何实现更舒适、人性化的汽车座椅设计。
一、人体工程学与汽车座椅设计人体工程学是一门研究人类工作和生活环境与人体适应性之间关系的学科。
在汽车座椅设计中,人体工程学的原则被广泛应用,以确保座椅能够适应不同人体形态和姿势,提供舒适的乘坐体验。
1.1 座椅形态设计座椅形态设计是指车座的外形和结构设计。
一款好的座椅应该具备以下特点:提供良好的支撑和悬挂效果,保持身体的自然曲线,减轻身体压力,并防止疲劳和不适感。
车座的曲线、高度、宽度和坡度等参数需要根据人体尺寸和人体工程学的原则进行精确计算和调整。
1.2 材料选择和舒适性座椅材料的选择对乘客的舒适性和健康都有重要影响。
首先,座椅的材料应该具有适当的柔软度和弹性,以提供舒适的感觉。
其次,座椅材料应该具有良好的透气性和防污性能。
最后,材料应符合人体工程学原则,不会对人体造成过多的压力或摩擦。
二、汽车座椅设计的挑战在汽车座椅设计中,存在着一些挑战,需要设计师们不断进行创新和提升。
2.1 多样化的人体形态人体形态各异,不同的人在身高、体型、肢体比例等方面存在差异。
因此,汽车座椅设计必须考虑不同人体形态的需求,以确保每个乘客都能够得到舒适的支持和坐姿。
2.2 长时间乘坐引发的不适感长时间乘坐可能导致不适感,如腰酸背痛和肌肉疲劳等。
因此,座椅设计需要考虑人体的生物力学特征和舒适需求,通过调整座椅的形态和材料,提供足够的支撑和缓冲,以减轻乘客的疲劳感。
三、改善汽车座椅设计的方法为了改善汽车座椅设计,提高乘坐体验,设计师们可以采取以下方法。
3.1 人体扫描技术利用人体扫描技术,可以获取更准确的人体数据,包括身高、体型、肢体比例等,为座椅设计提供更有效的依据。
人体工程学第五章:座椅家具设计
等关节部位受到静肌力作用,以维持直立状态,
坐 而坐时,可免除这些肌力,减少人体能耗,消除
姿 的
疲劳,坐姿态比站立更有利于血液循环,而且有 利于保持身体的稳定。
优
目前,大多数办公室人员、脑力劳动者、部分
点 体力劳动者都采用坐姿工作 。随着技术的进步,
愈来愈多的体力劳动者也将采取坐姿工作,因而
工作坐椅设计和相关的坐姿分析日益成为人机工
座 动. 宽 因此,座宽应比人的肘间宽稍
大一些,530mm的座宽能满足9 5%人的需要。
2、座椅的主要尺寸设计
靠背应适当的支持腰部,使
腰关节能自由能自由运动,靠背
压于腰部的面积愈宽愈好。
靠
因此,靠背的水平形状应适
背 合于腰围,靠背的斜度因工作的
不同而要求不同。
四、工作椅设计主要依据
当人站立时,人体的足裸、腰部、臀部和脊椎
2、舒适座椅的探讨 舒适座椅可分下列各部分来探讨:
座椅的硬度及形状; 背垫的硬度及形状; 背垫与座垫的关系; 身体支撑的舒适度和座面的舒适度; 座椅的通气程度等。
二、座椅的设计原则
• 要把人的坐姿与座椅的样式和尺寸联系起来; • 座椅的尺寸应适宜于就坐者的人体尺寸; • 座椅要适于就坐者保持不同姿势的需要和调节
第五章 座椅家具设计
一、座姿舒适性的概念
主
二、座椅的设计原则
要
内
三、座椅的尺寸设计
容
四、工作椅设计主要依据
一、座姿舒适性的概念 1、概述 人坐着时,大腿和上肢的重量必须由座面来支 撑,人的骨盆下面有两块小面积的圆骨能支持上身 的大部分体重。座面上的臀部压力分布应是在坐骨 结节处最大,并由此向外,压力逐步减少,直至与 座面前缘接触的大腿下部,此处压力最少。 坐骨下面的座面应近似水平,以使股骨不承受 过分的压迫,斗形的座面或座面过于松软会使股骨 趋于向上转动而受力,从而引起不舒适感。
办公座椅设计中人体工程学分析
办公座椅设计中人体工程学分析随着现代办公方式的普及,办公座椅的设计越来越受到人们的。
人体工程学在办公座椅设计中的应用,不仅可以提高员工的工作效率,还可以有效避免长时间坐姿工作带来的身体不适。
本文将从人体工程学的角度,对办公座椅设计进行分析和探讨。
人体工程学是一门研究人与机器、环境之间相互关系的学科,其目的是使这种关系更加和谐。
在办公座椅设计中,人体工程学的应用至关重要。
良好的办公座椅设计可以适应员工的身体需求,提高工作效率。
根据人体工程学的原理,合理的座椅设计可以有效地减轻员工的疲劳感,提高员工的舒适度,进而提高工作效率。
人体工程学在办公座椅设计中的应用可以预防职业病的发生。
长时间坐姿工作容易导致颈椎病、腰椎间盘突出等职业病。
根据人体工程学的要求,设计出符合人体生理结构的座椅,可以有效地减少这些职业病的发生率。
(1)提高员工舒适度:人体工程学在办公座椅设计中的应用,可以使座椅更加符合员工的身体需求,提高员工的舒适度。
(2)提高工作效率:合理的座椅设计可以有效地减轻员工的疲劳感,提高员工的舒适度,进而提高工作效率。
(3)预防职业病的发生:根据人体工程学的原理,设计出符合人体生理结构的座椅,可以有效地减少职业病的发生率。
(1)成本较高:人体工程学在办公座椅设计中的应用,需要投入更多的人力、物力和财力,因此成本相对较高。
(2)需要考虑员工个体差异:人体工程学在办公座椅设计中的应用,需要考虑到员工的个体差异,如身高、体重、性别等因素,这给设计带来了一定的难度。
为了更好地满足人体工程学的需求,办公座椅的设计应该遵循以下原则:(1)适应员工的身体需求:座椅的形状、尺寸和高度应该根据员工的身体结构进行调整,以满足员工的舒适度需求。
(2)提高支撑力:座椅应该具有良好的支撑力,以减轻员工长时间坐姿工作带来的疲劳感。
(3)可调节性:座椅应该具有一定的可调节性,以便于适应不同员工的个体差异。
为了使员工更好地适应人体工程学座椅的设计,企业应该加强相关的培训工作:(1)座椅使用培训:培训员工如何正确使用座椅,包括正确的坐姿、靠背角度等,以减少长时间坐姿工作带来的身体不适。
人体工程学_座椅设计说明
人体工程学——座椅设计1概述:在生活和工作的多数时间里,我们都是坐着的,椅子对我们来说至关重要。
正因为如此,我们需要一把合适的椅子,一把合适的椅子能让我们感觉舒适,享受生活,同时也能很大程度上减少疲劳,提高工作效率。
那么,考虑到如何做出一把合适的椅子,我就不得不提及现在越来越被普遍关注的人体工程学了。
人体工程学的椅子设计主要是通过测量人体尺度做出符合人体数据形状以及受力情况的椅子,故符合人体工程学的好座椅有以下几个基本设计要点:首先,好的椅子设计应当令使用者上半身的重心落在臀部的骨骼上,以人的坐位基准点为准设定座椅的高度,通常来说,座椅的高度在39cm-42cm 之间。
其次,好的椅子,其坐面的宽度也必须恰如其度,坐面过窄,会令使用者感到不适;而坐面过宽的话,使用者的双臂肯定会向外张开,坐得久的话,这会令使用者感到疲劳。
再次,好的椅子的靠背也很有讲究,虽然靠背并不是一个必须存在的部分,但当使用者工作使用椅子的时间较长时,有靠背的椅子能让使用者感到更舒适。
一般来说,靠背的高度不是固定的,依使用者的习惯和感觉而定。
对于好的椅子来说,靠背的倾斜度也有学问,它是随着使用者休息程度的加大和靠背本身长度的增加而增加的,与坐面的高度、深度、倾斜度也有关系,同时必须符合人体脊柱的弯曲曲线。
除此之外,椅子的软硬程度也很重要,太软的椅子容易令使用者曲起身子,全身肌肉和骨骼受力不均,从而导致腰酸背痛的现象的产生。
相反太硬的椅子也不会让人感到舒适。
椅子设计的原理是从人们使用的健康角度分析的,根据人的生理状况,疲劳测定等来定义椅子的外形曲线设计。
椅子设计的具体尺度,根据它的不同功用,按照人体测量数据和国家颁布的尺度标准,不断测试高速合理选取数值以达到科学设计的要求。
然而,好的座椅设计不能局限在以上的基本要点内,还有许多需要考虑的因素。
因为人体工程学椅子不单是数据的取值,而更是舒适艺术理念及风格的结晶。
好的座椅不但能提供给人舒适的环境,还能合理利用材料和运用巧妙的构件组合,达到环保和节约成本的作用。
人体工程学与座椅设计 ppt课件
ppt课件
6
(2) 坐
ppt课件
7
ppt课件
8
ppt课件
9
ppt课件
10
ppt课件
11
ppt课件
12
ppt课件
13
ppt课件
14
ppt课件
15
(3) 卧
ppt课件
16
(3) 卧
ppt课件
17
三、人体尺度
家具设计最主要的依据是 人体尺度,如人体站立的基本 高度的伸手最大的活动范围, 坐姿时的下腿高度和上腿的长 度及上身的活动范围,睡姿时 的人体宽度,长度及翻身的范 围等等都与家具尺寸有着密切 的关系。因此学习家具设计, 必须首先了解人体各部位固有 的基本尺度。
扶手的高度应与人体坐骨结节点到上臂自然下垂的肘下端的垂 直距离相近。根据人体尺度,扶手上表面至座面的垂直距离为200250mm,同时扶手前端略为增高,随着座面倾角与基本靠背斜度的 变化,扶手一般向后倾斜为2-5°,与坐面的倾斜基本吻合。
ห้องสมุดไป่ตู้
ppt课件
25
2、常用家具基本尺寸(国标:GB3324-3330-82家具标准)
坐椅的宽度应使臀部得到全部支承并有适当
的活动余地,便于人体坐姿的变换。一般坐宽
为380mm。
对于有扶手的靠椅来说,要考虑人体手臂的 扶靠,以扶手的内宽来作为坐宽的尺寸,按人
体平均肩宽尺寸加一适当的余量,一般不小于
460mm。但也不宜过宽,以自然垂臂的舒适
姿态肩宽为准。
ppt课件
坐面过宽
坐面过窄
22
(4)坐面倾斜度
坐深适中
坐深过深
对于普通工作椅来说,由于工作人体腰椎与骨盘之间成垂直状态,所以
椅子(人体工程学案例)
CAD三视图 三视图
序号 1 2 3 4 5 6 7 8 9 10
参数 总高度 座位高度 座位深度 座位宽度 扶手高度 背靠倾斜度 背靠宽 背靠高 背靠厚 坐面倾角
案例一 770mm 460mm 360mm 530mm —— 110 ° 250mm 165mm 35mm 3°
案例二 950mm 480mm 360mm 560mm 240mm 105 ° 300mm 210mm 4
序号 1 2 3 4 5 6 7 8 9 10 参数 总高度 座位高度 座位深度 座位宽度 扶手高度 背靠倾斜度 背靠宽 背靠高 背靠厚 坐面倾角 测量数据 950mm 480mm 360mm 560mm 240mm 105 ° 300mm 210mm 40mm 5°
案例分析
THANKS
Very much
Chair analysis
Design
椅子·分析
目录
1、案例一 2、案例二 3、案例三 4、调查总结
案例一
序号 1 2 3 4 5 6 7 8 9 10 参数 总高度 座位高度 座位深度 座位宽度 扶手高度 背靠倾斜度 背靠宽 背靠高 背靠厚 坐面倾角 测量数据 770mm 460mm 360mm 530mm —— 110 ° 250mm 165mm 35mm 3°
案例三 820mm 480mm 360mm 510mm —— 100 ° 250mm 195mm 35mm ——
标准数据 —— 360~480mm 360mm 475~560mm —— 95 ° ~115 ° 200~300mm 165~210mm 35~40mm 0~5 °
调查总结
日常生活中,时时处处都存在着人机问题,有合理的也有不合理的,在 做了这次座椅调研报告后,我们大概的了解到,原来有那么多人机工程设计 应该关注和解决的问题。我们生活环境中的人机问题比比皆是:床柜、桌椅、 浴室、餐厅、超市、网吧、银行、邮局、计算机、手机、图书馆、运动场、 公共汽车......无处不在。作为未来的室内设计师,我们更有责任让这个世 界变得更加美好。“别有佳处惬人意”,在进行课程设计时我们才真真正正 体会到人机工程学是门综合性的应用型学科。 通过这次调研分析,理论与实践的一次结合我们发现问题、调查问题, 探索可能的解决、改进方案,却又不少收获甚丰。通过这次调研报告,我们 对人机工程学这门课程有了新的认识,明白了它对社会的重要性和实用性。 知道了如何运用所学的人机工程学知识去解决现实生活中存在的不符人机工 程学方面的问题。这次调研分析使我们在人机学实际问题的独立思考和解决 问题的能力方面有所提升。以人为本,设计创造出一种新的学习、生活、工 作的一体化的空间,这也是一个具有巨大市场需求的现代室内设计新空间。
人体工程学-椅子
当我们要选择一把好旳合适自己旳椅子时,我们要对椅子旳坐 面、靠背、扶手等几种方面进行考量。座面旳宽度、深度、倾 斜度、靠背弯曲度等均需符合自己身体旳尺度及各部位旳活动 规律 。
实例2:阅览室自习室椅
坐面角度 2° 靠背斜度 20° 坐面高度 42cm 坐位深度 44 cm 坐面宽度 44.5cm 桌面高度 75.5cm 坐面至桌面 33.5 cm
(单位: 厘米;度)
阅览室自习室椅CAD三视图1:
使用情况: 观察阅览室学生使用该座椅旳情况所得结 论: 1,大多采用旳姿势为:坐二分之一坐面; 腿或者弯曲交错,或者向前伸直(偶也交 叠)。2,也有其他姿势,但连续时间都极 短。 3,极少有人使用靠背。 4,主诉腰、背、肩疼痛。
办公式C型座椅CAD三视图3:
总结: 1,该座椅一定程度上考虑人体工程学旳坐 面角度,靠面角度,以及呈圆弧形旳靠背, 使之在短时间内使用不致于引起疲劳。 2,在这把椅子,我们能够看到,为使整把 椅子显得轻巧、百分比均衡,其设计舍弃了 靠背角度、坐面角度、坐面深度、扶手角度 旳在人体工程学旳要求。 3,提议:●加大靠背角度,同步靠背上缘旳 管相对靠背板更外凸某些。●加大坐面深度。 ● 坐面前缘旳弧度更下凹某些。 ● 降低坐 面。
阅览室自习室椅CAD三视图3:
总结: 1,我们能够看到,这把椅子造型及形态 洁净大方非常贴合阅览室旳平静学习气 氛,而其靠背旳轻巧,使整把椅子显得 稳重。然而这轻巧旳靠背,却没能发挥 出更加好旳效果,是学生们在辛劳学习 之余不能得到有效旳休息。 2,提议根据人体工程学,加高靠背旳靠 板,后靠时旳倾斜角度加大,并考虑一 定旳弧度和曲线。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
椅垫
人体在坐姿状态下,与座面紧密接触的实际上只是臀 部的两块坐骨结节,其上只有少量的肌肉,人体重且 的75%左右由约25cm2的坐骨周围的部位来支承,这 样久坐足以产生压力疲劳,导致臀部痛楚麻木感。
测试研究表明,坐于座垫上的臀部压力值大为降低,而 接触支承面积也由900cm2增大到1050cm2,使压力分散。 椅垫的另一优点是能使身体采取一种较稳定的姿势, 因为身体可以适应地陷入座垫。
人体工程学与座椅设计
坐姿分析 座椅设计 座椅设计实例
作业
坐姿分析
坐姿的优点和缺点 坐姿矫形学生理 肌肉活动度
坐姿的优点和缺点
优点 缺点
优 点
可免除站立时人体的足踝、膝部、臀部和脊椎等 关节部位受到静肌力,减少人体能耗,消除疲劳 坐姿比站立更有利于血液循环 有利于保持身体的稳定,这对精细作业更适
中靠背办公座椅、工作面、搁脚板的配合尺寸(mm)
当考虑坐姿动机时,座椅基本分为三类:
休息为目的的安乐椅 作业场所的工作椅
多用椅
休息为目的的安乐椅
设计重点在于使人体得到最大的舒适感,消除身体 的紧张与疲劳。合理的设计应使人体的压力感减至 最小。
作业场所的工作椅
稳定性是主要因素,腰部应有适当的支持,重量要均匀 分布于座垫(或座面)上,同时要适当考虑人体的活动性, 操作的灵活性与方便等。
二是防止坐者从座缘滑出座面。后者在振动颠簸的环境 中尤为重要,如汽车鸳驶用座椅及长途汽车的乘客座椅
从座椅的功能来区分
休息椅座面倾角大,有利于身心松弛,大座面 倾角与靠背倾角构成近于平躺的休息姿势。 对工作座椅而言,因作业空间一般在身体前侧, 如座面过份后倾,脊椎因身体前屈作业而会被 拉直,破坏正常的腰椎曲线,形成一种费力的 姿势,因此倾角不能太大,一般为3度以下
3组不同坐姿的2-3腰椎背棘直肌肌电图
在挺直坐姿下,腰椎部位肌肉活动度高,因为腰椎前向 拉直使肌肉组织紧张受力。
提供靠背支承腰椎后,活动力则明显减小;
躯干前倾时,背上方和肩部肌肉活动度高,以桌面作为 前倾时手臂的支承并不能降低活动度。
根据矫形学原理和肌肉活动度分析可得出 下列结论:
A 躯干挺直或前倾的坐姿很容易引起疲劳
多用椅
这类座椅以多种功能为设计重点。它可能与桌子配合, 可能是工作、休息兼用,也可能是作为备用椅可以折叠 收藏起来。
设计细则
座高 座宽 靠背的宽度与高度 靠背角度
座深
座面倾角
扶手高
椅垫
座高:休息用安乐椅38—45cm,工作椅43—50cm
1. 适当的座高应使大腿保持水平,小腿垂直,双脚平放 于地面。 2. 座面不能过高,否则小腿悬空时,大腿受椅面前缘压 迫,使坐者感到不适,长时间这样坐着血液循环受阻, 小腿麻木肿胀。因此,座高一般按低身材人群设计,建 议座面前缘应比人体膝窝高度低3—5cm,且有半径为 2.5—5cm的弧度。
靠背的高度与宽度
因为人体背部处于自然形态时最舒适,此时腰 椎部分前凸,座椅设计要从座面与靠背之间的 角度和适当的腰椎支持来尽力保证。成年人腰 椎部中心位置约在座位上方23—26cm处,腰椎 支点应略高于此尺度,以支持背部重量。
靠背由肩靠和腰靠两部份构成,大部份工作场合,腰 靠最主要。
靠背的最大高度可达48—63cm,最大宽度可达35—48cm。 靠背的尺寸主要由臀部底面到肩部的高度(决定靠背高)和 肩宽(决定靠背宽)有关,确定高度时还必须计入座椅的有 效厚度。 为了使背部下方骶骨和臀部有适当的后凸空间,座面上方 与靠背下部之间应有凹入或留一开口部分,其高度至少为 12.5—20cm
坐姿矫形学生理
1. 正常的姿势下,脊柱的腰椎部分前凸,而至骶骨时则 后凹。在良好的坐姿状态下,压力适当地分布于各椎间 盘上,肌肉组织上承受均匀的静负荷。
2. 当处于非自然姿时,椎间盘内压力分布不正常,形成 的压力梯度,严重的会将椎间盘从腰椎之间挤出来,压迫 中枢神,产生腰部酸痛、疲劳等不适感。
躯干完全挺直的坐姿使脊椎严重弯曲,因椎间盘 上压力不能正常分布,身体上部的负荷加在腰椎 部,引起不适,因此90度角的靠背椅是不良的设 计
靠背角度 :103一112度
指座面与靠背的夹角,其目的与座面角度相 似
从脊柱正常形态来看,该角为115度较为合适。 实际应用中,建议取:阅读用椅101—l04度,休 息椅105—108度
扶手高:座垫有效厚度以上21—22cm
在不妨碍执行某些待定作业的情况下,一般座椅应考虑 设置扶手。扶手的主要功用是使手臂有所依托,减轻手 臂下垂重力对肩部的作用,使人体处于较稳定的状态。 它也可以作为起身站立或变换坐姿的起点。 扶手不能太高,否则迫使肘部抬高,肩部与颈部肌肉 拉伸;但如过低则实际上使臂部得不到支撑,或者躯 干必须偏斜,以寻求一侧的支承
躯干前倾的姿势会使本来前凸的腰椎拉直甚至反 向后凹,这种姿势因而也极不舒服,影响了胸椎 和颈椎的正常弯曲,使颈、背部疲劳 良好的坐姿:腰与大腿成135度,腰椎部有支撑
F
E
D
C
Hale Waihona Puke BAG肌肉活动度
脊椎骨依据其附近的肌肉 和腱连接,椎骨的定位正 是借助于肌腱的作用力。 一旦脊椎偏离自然状态, 肌腱组织就会受到相互压 力(拉或压)的作用,使肌 肉活动度增加,招致疲劳 酸痛。
研究还表明:
采用座面适当前倾设计的工作椅会更适合于工作, 尤其是办公室工作,比如对写字和绘图用椅的设 计,当要求座高较高时,对于倾斜式绘图桌用椅, 前倾角应达到15度以上,如果背靠角为90。,则 相当于座面与靠背夹角为l05度,这是坐姿的最小 舒适角度,靠背对于脊椎部还能起适度的支持作 用,肌肉紧张较小,背部压力在椎骨上分布也较 均匀。
3. 座面亦不能太低,否则腿长的人骨盆后倾,正常的腰 椎曲线被拉直,致使腰酸不适。
休息椅应使腿能向前方伸展,以放松肌肉,也 有助于身体的稳定 工作椅使人以较直立的姿势坐于其上,双脚 平放于地面,故其座高比休息椅稍大
当作业面固定时,椅高上限应根据身材较矮的 作业者的要求来确定,因为工作椅的高度显然 与作业面高度有关,工作椅最好高度可调,以 适应不同作业者
在脚操作场合,坐姿保持身体处在稳定的 姿势,有利于作业。
缺点
限制了人体活动范围,尤其是需要上肢出力的场 合,往往需要站立作业,而频繁的起坐交替也会 导致废劳。 长期维持坐姿也会影响人体健康,招致腹肌松 弛,脊椎非正常弯曲,以及对某些内脏器官造 成损害,如消化器官与呼吸器官
坐姿太久也会造成下肢肿胀,静脉压力增 加.大腿局部受到压力,增加血液回流阻力, 引起不适感。
正常的坐姿 产 27 生 的 压 18 力 kg 10 双腿交叉时
0
5 10 15 20 25 30 35 40 45 座面上的距离 cm
座椅设计实例(休息用椅)
座椅侧面轮廓(每格100 × 100 mm)
座椅设计实例(多功能座椅)
座椅侧面轮廓(每格100 × 100 mm)
高靠背办公座椅、工作面、搁脚板的配合尺寸(mm)
座深:休息用椅40—43cm,工作用椅35—40cm
指椅面前缘至后缘的距离,该尺寸不能太大。正确的座 深应使靠背方便地支持腰椎部位
如座深大于身材矮小者的大腿长(臀部至膝窝距),座 面前缘将压迫膝窝处压力敏感部位,这样若要得到靠背 的支持,则必须改变腰部正常曲线;否则,坐者必须向 座缘处移动以避免压迫膝窝,却得不到靠背的支持
座宽:43—45cm
座宽必须能容纳身材粗壮的人。对单人使用的座椅, 参考尺寸是臀宽,以女性群体尺寸上限为设计根据, 对成排相邻放置的座椅,如剧场观众椅,则座宽应以 肘间距的群体上限位为设计基准,以避免拥挤压迫感。 座宽亦不能太大,如长时间坐姿作业,双臂应得到应 有的支承,如座宽太大,则肘部必须向两侧伸展以寻 求支承,这样会引起肩部疲劳。
B 设置适当的靠背可使疲劳降低
C 大于90度的靠背可防止骨盆的旋转,增加坐姿 稳定性 且使坐姿更接近自然状态
座椅设计
设计原则和分类
设计细则
设计原则和分类
1. 座椅的形式与尺度及其功用有关
2. 座椅的尺度必须参照人体测量学数据确定 3. 身体的主要重量应由臀部坐骨结节承担 4. 座椅前缘处,大腿与椅子之间压力应尽量减小 5. 腰椎下部应提供支承,设置适当的靠背以降低背部紧张度 6. 椅垫必须有足够的垫料和适当的硬度,使其有助于体重压 力均匀地分布于坐骨结节区域
为适应绝大多数使用者,座深应按较小百分位的群体设 计,这样身材矮小者坐着舒适,身体高大的人只要小腿 能得到稳定的支持,也不会在大腿部位引起压力疲劳。
座面倾角:休息椅19—20度,工作椅小于3度
座面倾角指座面与水平面所夹角度
座面后倾的作用有两点: 一是由于重力,躯干后移,使背部抵靠椅背,获得支持, 可以降低背肌静压。
