旋塞阀的工作原理、适用场合及其优点
高压旋塞阀的原理与养护
高压旋塞阀的原理与养护高压旋塞阀是一种广泛应用于石油、化工、天然气、制药等行业的阀门，它以其独特的结构和优异的性能在高压环境下扮演着重要的角色。
本文北高科阀门将详细介绍高压旋塞阀的原理、特点以及养护方法，帮助用户更好地理解和使用这种阀门。
高压旋塞阀的原理1.结构组成：高压旋塞阀主要由阀体、旋塞、阀杆、密封面和传动装置等部分组成。
旋塞是阀门的核心部件，通常由金属或合金制成，具有较高的强度和耐磨性。
2.工作原理：当旋塞阀关闭时，旋塞与阀体的密封面紧密接触，形成密封。
旋塞的旋转动作由外部的传动装置控制，如手轮、齿轮箱或电动执行器。
旋塞的旋转使得阀门的通道打开或关闭，从而控制流体的流动。
3.密封性能：高压旋塞阀的密封性能主要依赖于旋塞与阀体密封面的接触。
这些密封面通常经过精密加工，以确保在高压下仍能保持良好的密封性。
高压旋塞阀的特点1.高压适应性：由于其结构设计，高压旋塞阀能够承受较高的工作压力，适用于多种高压环境。
2.快速启闭：旋塞阀的启闭动作迅速，适合需要快速切断或开启流体的场合。
3.良好的密封性：即使在高压下，高压旋塞阀也能保持良好的密封性能，减少泄漏。
4.维护简便：由于结构相对简单，高压旋塞阀的维护和检修工作相对容易进行。
高压旋塞阀的养护方法1.定期检查：定期对旋塞阀进行检查，包括检查旋塞的磨损情况、密封面的完整性以及传动装置的灵活性。
2.清洁维护：定期清洁旋塞阀的外部和内部，特别是密封面，以防止杂质影响阀门的密封性能。
3.润滑保养：对于传动装置，如齿轮箱，应定期添加润滑油，以减少磨损并保持其良好的工作状态。
4.避免过载：在使用旋塞阀时，应避免超过其设计压力和温度范围，以防止损坏阀门。
5.正确操作：操作旋塞阀时，应按照正确的操作方法进行，避免因操作不当导致阀门损坏。
6.记录维护：建立维护记录，记录每次检查和维护的日期、内容和结果，以便跟踪阀门的使用状况和维护历史。
结语高压旋塞阀作为一种重要的工业阀门，其正确的使用和维护对于保证工业生产的安全和效率至关重要。

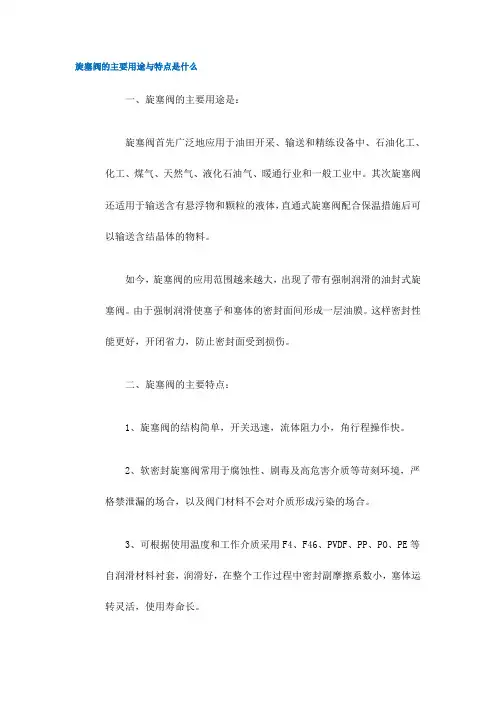

旋塞阀的主要用途与特点是什么
旋塞阀的主要用途与特点是什么
一、旋塞阀的主要用途是：
旋塞阀首先广泛地应用于油田开采、输送和精练设备中、石油化工、化工、煤气、天然气、液化石油气、暖通行业和一般工业中。
其次旋塞阀还适用于输送含有悬浮物和颗粒的液体，直通式旋塞阀配合保温措施后可以输送含结晶体的物料。
如今，旋塞阀的应用范围越来越大，出现了带有强制润滑的油封式旋塞阀。
由于强制润滑使塞子和塞体的密封面间形成一层油膜。
这样密封性能更好，开闭省力，防止密封面受到损伤。
二、旋塞阀的主要特点：
1、旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。
2、软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境，严
格禁泄漏的场合，以及阀门材料不会对介质形成污染的场合。
3、可根据使用温度和工作介质采用F
4、F46、PVDF、PP、PO、PE等
自润滑材料衬套，润滑好，在整个工作过程中密封副摩擦系数小，塞体运转灵活，使用寿命长。
4、适合用于高冲刷性的气固。
液固相介质。
如PVC、尿素、本酐、烧碱生产装置中，或对外泄漏要求高介质，如HF,光气等。
5、介质可双向流动，安装方向不受限制，可以实现在线维修，使用起来更方便。
旋塞阀独特的设计可防止静电，安全防火，使用安全。
相关链接：。
旋塞阀原理
旋塞阀原理
旋塞阀是一种用于控制流体流量的机械装置。
它是最常用的控制阀之一，可以控制流体流动方向、流量和压强。
它由旋塞、座管、阀体、簧片等组件构成，这些组件通过与阀门本体相关的轴和键锁定在一起。
旋塞阀所采用的原理：可以调节阀门内壁面上的流体介质中操作体（旋转轴）的角度以改变到入口处和出口处流体流量的大小。
旋塞阀的作用是通过旋塞旋转来改变流体在阀体内的流动方向，一般情况下，当旋塞逆时针旋转90度时，由调节阀门的止回阀杆的位置控制，一侧的流量受阻，另一侧的流量则可以在调节阀门控制的范围内自由流动。
当旋塞顺时针旋转时，可使原本受阻的一侧转变流量，而原本自由流动的一侧则受阻，从而改变流量的大小和方向。
旋塞阀的控制原理：旋塞阀所控制的流体流量取决于旋塞在阀体内的位置，其所控制的流量大小与旋塞在阀体内所形成的通道积水面积有关，当旋塞位于一侧，出口处的流量就会减小；而当旋塞位于另一侧，出口处的流量就会增大。
旋塞阀在流体系统中的应用：
旋塞阀的广泛应用于工业系统的控制中，如化工系统中的阀门控制、汽车系统中的油压控制、电力系统中的调负荷控制等。
而且它还可用于液压油管路和气阀管路系统中，其优点是可以控制非常复杂的流量，它也可以根据控制信号调整流量，这使得旋塞阀在工业控制中的应用更加丰富多样。
总之，旋塞阀是一种广泛使用的控制阀，它可以控制流体流动方
向、流量和压强，并且可以根据控制信号调整流量。
它的应用范围也很广泛，在液压油管路和气阀管路系统中都能得到应用，可以说旋塞阀在工业系统中发挥着举足轻重的作用。
三通旋塞阀 原理
三通旋塞阀原理
三通旋塞阀是一种常用的控制阀门，它由阀体、阀芯和操纵装置组成。
三通旋塞阀通过旋转阀芯来控制流体的流向和流量。
阀芯上有两个通道和一个封闭腔室，通道和腔室之间通过活塞连接。
当阀芯旋转时，活塞也会跟随旋转，改变流体的流向。
当阀芯旋转到某个位置时，活塞会与通道连通，使得流体能够通过阀体流动。
三通旋塞阀的工作原理是通过改变阀芯与通道之间的连通状态来实现控制。
当阀芯与一条通道连通时，另外两条通道就被封闭，流体只能通过连通的通道流动。
通过旋转阀芯，可以改变连通的通道，从而实现不同流向和流量的控制。
操纵装置通常是一个手柄或者电动机，用于旋转阀芯。
手柄通过机械传动与阀芯连接，当手柄旋转时，阀芯也会旋转。
电动机则通过传感器和控制系统来控制阀芯的位置，实现自动控制。
三通旋塞阀广泛应用于工业生产和管道系统中，用于控制液体或气体的流动、分配和调节流量。
其优点是结构简单、可靠性高、控制精度好，适用于各种介质和工况。
旋塞阀结构图及工作原理【附图】
旋塞阀的市场需求量并不如闸阀、蝶阀之类的阀门，但是旋塞阀作为一特殊阀种，有着不可替代的作用。
【旋塞阀内部结构图】一．旋塞阀的原理旋塞阀是关闭件-塞子绕阀体中心线旋转90度达到启闭目的的一种阀门，在管道上主要起到切断，分配和改变介质流动方向用。
根据介质性质和阀门密封面的耐冲蚀性，有时也可以用来作为节流用。
法兰连接端柱形塞油封、润滑型旋塞阀如图所示。
二．旋塞阀的分类旋塞阀主要按照旋塞结构来分类，分为圆柱形旋塞和圆锥形旋塞两种。
其中圆锥形旋塞阀还可分为多通道式旋塞阀，油封式旋塞阀等。
圆柱形旋塞阀类别产品举例：润滑型圆柱旋塞阀。
圆锥形旋塞阀类别产品举例：圆锥法兰旋塞阀、油封旋塞阀、三通法兰旋塞阀、不锈钢法兰旋塞阀、电动法兰旋塞阀等。
三．旋塞阀的性能圆柱形旋塞阀旋塞通道一般呈矩形，圆锥形旋塞通道一般呈梯形，这种形状与阀门圆形通道连接产生压力损失。
有时候，旋塞阀的通道也可以做成圆孔，此时旋塞阀结构尺寸会增大。
旋塞阀密封面之间运动时有擦拭作用，所以全开时可完全将密封面与介质隔开，故可以用于带固体颗粒的介质。
多通道的旋塞阀用于介质分配和改变介质流向。
旋塞阀广泛应用于油田开采、输送和炼油装置，也可以用于石化煤气等工业。
旋塞阀性能优缺点有：①转动90度就能开关，启闭迅速，操作方便②可双向流道，零件少，重量轻，流阻较小③旋塞阀适用于多通道结构，一个阀门可以获得两个，三个甚至更多阀门的流道，可以简化管道系统设计④适用于温度较低，粘度较大介质。
①由于密封面积较大，摩擦力大，启闭较费力，操作扭矩大。
②由于受结构型式限制，不适用于高温、高压管道，一般使用温度小于300度。
③如果用软密封阀座应设计耐火，防静电结构，技术复杂，加工较难。
四．旋塞阀的结构及选型1.油润滑式圆柱形旋塞阀：圆柱形旋塞阀密封方法有：①使用密封剂；②使用旋塞膨胀；③使用O形密封圈；④使用偏心旋塞楔入阀座密封四种方法，注润滑剂的圆柱形旋塞阀，密封剂是从阀杆注入的，然后进入旋塞密封面产生密封。
旋塞阀详解
旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。
旋塞阀的阀塞的形状可成圆柱形或圆锥形。
在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。
这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。
旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。
简介旋塞阀是一种快速开关的直通阀，由于旋密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。
旋塞阀的另一个重要特性是它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。
这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
工作原理用带通孔的塞体作为启闭件的阀门。
塞体随阀杆转动，以实现启闭动作。
小型无填料的旋塞阀又称为旋塞阀“考克”。
旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。
旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。
普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低压（不高于1兆帕）和小口径（小于100毫米）的场合。
用途旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
分类旋塞阀按用途分类包括：软密封旋塞阀，油润滑硬密封旋塞阀，提升式旋塞阀，三通和四通式旋塞阀。
软密封旋塞阀软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境，严格禁泄漏的场合，以及阀门材料不会对介质形成污染的场合。
阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。
A. 可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套，润滑好，在整个工作过程中密封副摩擦系数小，塞体运转灵活，使用寿命长。
油管旋塞阀工作原理和作用
油管旋塞阀的工作原理和作用1. 引言油管旋塞阀（Tubing Rotating Blowout Preventer，TRBOP）是一种用于控制油井压力、防止井口喷发的关键设备。
本文将详细解释油管旋塞阀的工作原理和作用，包括其基本构造、工作原理、作用以及在油井钻探中的应用。
2. 油管旋塞阀的基本构造油管旋塞阀主要由下述几个部分组成：2.1 旋转体油管旋塞阀的核心部分是旋转体，其通常由金属制成。
旋转体通过与其他部件配合实现密封和控制流体流动。
2.2 阀盖阀盖是覆盖在旋转体上方的零件，通常由金属制成。
它提供了对旋转体的支撑，并通过密封装置与井口形成密封。
2.3 密封装置密封装置位于阀盖和井口之间，主要起到密封功能。
常见的密封装置有橡胶密封圈、金属密封圈等。
2.4 操作杆操作杆连接在旋转体上，用于转动旋转体。
通过对操作杆的控制，可以实现旋塞阀的开启和关闭。
3. 油管旋塞阀的工作原理3.1 开启状态当油管旋塞阀处于开启状态时，油井中的流体可以自由地通过油管旋塞阀进出。
此时，操作杆使旋转体相对于阀盖进行旋转，使得流体通路完全打开。
3.2 关闭状态当需要控制井口压力或防止井口喷发时，油管旋塞阀需要处于关闭状态。
在关闭过程中，操作杆将旋转体相对于阀盖进行旋转，使得密封装置与井口紧密贴合，从而实现对流体的封堵。
3.3 密封机制油管旋塞阀的密封机制主要依赖于密封装置。
在关闭状态下，通过调整操作杆和密封装置之间的接触面积和压力分布，确保密封装置与井口之间形成可靠的密封。
4. 油管旋塞阀的作用4.1 控制油井压力油管旋塞阀可以通过关闭流体通路，有效地控制油井压力。
当井口出现异常情况时，如井口喷发、高压等，通过关闭油管旋塞阀，可以防止流体继续喷出并控制井口压力。
4.2 防止井口喷发油管旋塞阀的关闭状态能够有效地封堵井口，防止流体喷发。
在钻探作业中，如果不及时采取措施，可能会导致严重的事故和损失。
而油管旋塞阀的作用就是在关键时刻迅速封堵井口，保护作业人员和设备的安全。
旋塞阀知识介绍
旋塞阀的检查、维护和保养
1、每月对旋塞阀进行检查，在月检的基础上每年3、6、9、12 月对旋塞阀进行季度维护保养。 2、旋塞阀操作灵活性检查，旋塞阀应保证一人在不加加力杆的 情况下可以操作。 3、检查旋塞阀阀体、法兰所有密封点是否存在外漏。旋塞阀应 保持零泄漏。 4、检查旋塞阀各露空部位是否存在锈蚀。 5、检查旋塞阀执行机构是否存在集水、缺少润滑油现象。 6、旋塞阀执行机构维护，如检查发现执行机构中润滑油没有覆 盖到传动机构的所有接触面，则应将旧润滑油全部除去后在所 有接触面上涂抹足量新的润滑油。 7、清理设备卫生，设备表面补漆。
旋塞阀的节流原理
在节流工况下，阀芯位于中间位置，流体在阀芯处 产生2次压力降。当阀芯旋转到离开全开扣位置，入 口的流动面积被缩小并产生压力降。流体然后移动 入阀芯内侧全开口面积内，在此处发生压力还原， 随之又在出口处发生一次节流。 对于锥形阀座设计的旋塞阀，节流工况下气体流入 阀芯时，气流首先冲击它前面锥形阀座的锥面，通 过锥面的导向作用该表方向后进入阀芯，而不是直 接冲击阀芯镗孔的锐角，加之阀芯可以根据节流工 况设计多样的流动面、形状和功能所以旋塞阀可以 用于节流工况。
特征。在节流工况下，阀芯位于中间位置，流体在阀芯处 产生两次压力降。首先气流冲击阀芯前面锥形阀座的锥面， 通过锥面的导向作用改变方向后进入阀芯。而不是直接冲 击阀芯镗孔的锐角。加之阀芯可以设计成多种流动面积、 形状和功能，所以旋塞阀可以用于节流工况。
旋塞阀的设备结构及用途
1、结构：旋塞阀主要由阀体、塞子、填料 组成
有时填料无法继续加入，但是介质通过阀杆还在外漏。 这时请转动阀门，阀杆的转动将使得周围的填料更充分地 分布，有利于完全密封。此时会发现又可以加入更多的填 料了。
谢谢
三通旋塞阀工作原理
三通旋塞阀工作原理三通旋塞阀主要由阀体、阀座、阀芯、阀杆和控制机构等组成。
阀杆与阀芯通过键连接在一起，阀芯与阀体之间的接合面可以采用斜角结构，以确保密封性能。
当阀芯扭动转动时，通过改变介质的通道，从而调节介质的流量，实现流量的控制。
三通旋塞阀可以分为直通型和倒通型。
直通型是指阀芯的通道与阀体的通道呈直线形式，而倒通型是指阀芯的通道与阀体的通道呈倒“T”字形式。
直通型适用于需要快速开启和关闭的场合，而倒通型适用于需要精确控制和调节流量的场合。
1.开启状态：当阀芯旋转至一定位置时，阀芯的通道与阀体的通道完全对齐，介质可以通过阀芯和阀体的通道直接流动，形成连通状态。
此时，介质流量较大。
2.中间状态：当阀芯旋转至一定角度时，阀芯的通道与阀体的通道部分对齐，形成通道的部分阻塞，介质流经阀芯的通道时会发生阻碍和扩散，介质流量逐渐减小。
3.关闭状态：当阀芯旋转到最大角度时，阀芯的通道与阀体的通道完全垂直，介质无法通过阀芯和阀体的通道，形成隔断状态。
此时，介质流量为零。
根据工作原理1.流量调节范围广：通过阀芯的旋转角度，可以调节介质的流量大小，满足不同工况下的需求。
2.流量控制精度高：阀芯与阀座之间的接合面可以采用斜角结构，保证了阀芯与阀体之间的密封性能，使得流量控制更加准确和稳定。
3.操作方便：通过旋转阀芯，即可实现阀门的开启和关闭，操作简单方便。
4.结构紧凑：相比其他类型的阀门，三通旋塞阀的结构相对较小，适用于空间有限的场合。
总之，三通旋塞阀通过旋转阀芯来调节介质的流量，具有流量调节范围广、流量控制精度高等优点，在工业生产和流体控制领域有着广泛的应用。
旋塞的工作原理
旋塞是一种常见的阀门类型，其工作原理基于旋转运动来控制流体的通断和调节。
下面是旋塞的工作原理：
结构组成：旋塞由阀体、阀杆和阀芯组成。
阀体是一个中空的筒状结构，阀杆位于阀体的中心轴线上，阀芯则位于阀体内部。
旋转运动：通过旋转阀杆，阀芯也随之旋转。
阀杆与阀芯通过螺纹或其他连接方式相连，使得阀芯随着阀杆的旋转而旋转。
通断控制：当阀芯旋转时，阀芯的孔道与阀体的进口和出口对齐或分离。
当孔道与进口对齐时，流体可以顺利通过阀体，实现通道的开启。
当孔道与进口分离时，流体无法通过阀体，实现通道的关闭。
流量调节：通过旋转阀芯的角度，可以调节阀芯孔道与进口和出口之间的通道面积，从而实现对流体流量的调节。
旋塞的通道面积可以随着阀芯角度的变化而增大或减小，控制流体的流量大小。
旋塞作为一种阀门类型，具有结构简单、操作灵活、流体调节范围大等优点，被广泛应用于工业管道系统中的流体控制。
根据具体的应用要求，旋塞可以分为单通道旋塞、多通道旋塞和调节旋塞等不同类型。
同时，还可根据阀体和阀芯的材料选择，适应不同的介质和工作环境。
旋塞阀的工作原理、适用场合及其优点-上海嘉德阀门
一、工作原理旋塞阀plug valve: 用带通孔的塞体作为启闭件的阀门。
塞体随阀杆转动，以实现启闭动作。
小型无填料的旋塞阀又称为“考克”。
旋塞阀的塞体多为圆锥体(也有圆柱体)，与阀体的圆锥孔面配合组成密封副。
旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。
普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低(不高于1兆帕)和小口径(小于100毫米)的场合。
为了扩大旋塞阀的应用范围，已研制出许多新型结构。
油润滑旋塞阀是最重要的一种(见图[油润滑旋塞阀])。
特制的润滑脂从塞体顶端注入阀体锥孔与塞体之间，形成油膜以减小启闭力矩，提高密封性和使用寿命。
它的工作压力可达64兆帕，最高工作温度可达325℃,最大口径可达600毫米。
旋塞阀的通道有多种形式。
常见的直通式主要用于截断流体。
三通和四通式旋塞阀适用于流体换向旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
旋塞阀主要供开启和关闭管道和设备介质之用。
二、适用场合由于旋塞阀的关闭件是成柱塞形的旋转阀，通过旋转90o使阀塞上的通道与阀体上的通道相合或分开，达到启闭阀门的作用，所以旋塞阀最适用与快速启闭的场合;另外，由于旋塞阀结构特点所致，它主要用于切断和接通介质以及分配和改变介质流动方向的场合;但依据适用的性质和密封面的耐冲蚀性，有时也可应用于节流的场合;另外，由于旋塞阀密封面之间运动带有擦拭作用，而且在全启时可以完全防止与流动介质的接触，故通常也能用于带悬浮颗粒的介质;旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀门可以获得两个、三个，甚至四个不同的流道，这样可以简化管道系统的设计，用一个替代几个阀，减少阀门的用量以及设备中需要的一些连接配件。
旋塞阀广泛的应用于油田和气田的开采、输送和精练设备中;同时也广泛地应用于石油化工、化工、天然气、液化石油气、煤气、暖通行业以及食品工业、制药工业系统中。
旋塞阀的功能与应用
化 工 设 备 与 管 道
第 #$ 卷
阀 门
"""#
密封旋塞阀的情况， 重点介绍其特点和应用。
’ 概述
旋塞阀是关闭件成柱塞形的旋转阀，通过旋转 +(,使阀塞上的通道口与阀体上的通道口相通或切 断， 实现开启或关闭的一种阀门。 该类阀门的流阻比 截止阀、 蝶阀、 柱塞阀小得多， 只比全通径球阀略大， 阀塞的形状可制成圆柱形，如图 ’ 所示；或圆锥形， 如图 " 所示。目前我国只生产圆锥形旋塞阀中的填 公称通径 料式和紧定式。其公称压力 -. ! ’/ )0-1， 应用在城市煤气、 食品、 医药、 给排水、 2. ! ’!(33， 化工等行业。在输油和输气管线上使用的大部是进 口美国 45267 公司的油封式和压力平衡式倒锥油 密封旋塞阀。 由于该产品进口价格很高， 在我国管线 上应用还不普遍。以公称压力 -. !/ (0-1， 公称通径 进口一台大约需 "/ ! 万元人民币， 一 2. ’((33 为例， 条一千公里的输油或输气管线的支管和泵站上大约 需用不同压力级， 不同规格的旋塞阀几百台， 可见研 制开发出输油、输气管线上用的旋塞阀的经济效益 和社会效益就显而易见了。 在圆柱形阀塞中， 通道一般成矩形； 而在锥形阀 塞中， 通道成梯形。 这些形状使旋塞阀的结构可以设 计得紧凑和轻巧， 有利于使用和安装。 旋塞阀最适用于作为切断和开启以及分流使 用。 由于旋塞阀密封面之间运动带有擦拭作用， 而在 全开时可完全防止与流动介质的接触，故它通常也 能够用于带悬浮颗粒的介质。 旋塞阀的另一个重要功能是它易于适应多通道 结构， 以至一个阀可以获得两个、 三个、 甚至四个不 同的流道， 这样可以简化管道系统的设计， 减少阀门 用量以及设备中需要的一些连接配件。 无润滑式带衬套的旋塞阀， 应用于石油化工、 化
旋塞阀培训
旋塞阀培训
旋塞阀的工作原理
旋塞阀培训
4、旋塞阀的设计原理
注脂口接头：螺栓式或扣头式 阀杆密封系统：填料注射器 底部活塞调节螺栓可以拉紧或放松活塞和阀体间的密
封系统
旋塞阀培训
旋塞阀的设计原理
旋塞阀培训
旋塞阀培训
再见，see you again
2020/11/16
旋塞阀培训
旋塞阀的密封原理
旋塞阀培训
9、旋塞阀的密封系统
如图所式红色部分是贯穿 阀杆式旋塞阀的密封系统。 实际上，所有旋塞阀都有密 封系统。密封脂使旋塞脱离 阀座并使阀门的开启更方便。 密封脂绕顺阀杆中心线沿阀 杆通道注入阀体。
旋塞阀培训
旋塞阀的密封系统
旋塞阀培训
旋塞阀的密封系统
旋塞阀的润滑最早是使用注脂机注入润滑脂，或 使用螺钉型加装器 (Bolt Injector)注入低粘性润滑 脂。
旋塞阀培训
旋塞阀的密封系统
旋塞阀培训
旋塞阀的密封系统
一．启动注脂机
旋塞阀培训
旋塞阀培训
旋塞阀的密封系统
三．到达均衡器环
旋塞阀培训
旋塞阀的密封系统
四．顺着凹槽分布
旋塞阀培训
旋塞阀的密封系统
五、推动旋塞
旋塞阀培训
旋塞阀的密封系统
一旦密封脂注满密封系统，再注入密封脂将自动 将旋塞脱离阀座 密封脂凹槽如果没注密封脂，则管线内的杂物将 进入此凹槽，严重损害阀门 正常的补充量是填满空的阀门量的1/4—1/3
旋塞阀培训
旋塞阀的密封原理
特殊的座密封：所有的旋塞阀都配备有扣头注脂接 头，为保持最佳的密封效果，每次旋转阀门后,不 要忘记添注高品质的合成密封脂，如Sealweld® Total-Lube #911/#911 Sticker 保养良好的旋塞阀可以提供多年，在某些情况下甚 至是几十年的紧密密封
油管旋塞阀工作原理和作用
油管旋塞阀工作原理和作用油管旋塞阀是一种常用的工业阀门，它的工作原理和作用对于工业生产过程中的流体控制至关重要。
本文将详细介绍油管旋塞阀的工作原理和作用。
一、工作原理油管旋塞阀是一种通过旋转阀芯来控制流体流量的阀门。
它由阀体、阀盖、阀芯和传动装置等组成。
当传动装置转动时，阀芯也会跟随转动。
阀芯上有一定数量的孔，通过旋转阀芯，孔会与管道中的孔相对应，从而控制流体的通断与流量大小。
当阀芯与孔相对应时，流体可以从管道中通过阀芯的孔进入阀体内部，继而流向下游管道。
而当阀芯旋转使孔与管道中的孔不再对应时，阀芯会遮挡住孔口，阻止流体通过。
通过控制阀芯的旋转角度，可以调节阀门的开度，从而控制流体的流量大小。
二、作用油管旋塞阀主要用于对流体的控制和调节。
它可以实现流体的通断和流量的调节，具有以下作用：1. 通断控制：油管旋塞阀可以通过旋转阀芯实现对流体的通断控制。
当阀芯与管道中的孔对应时，流体可以顺利通过阀门；而当阀芯旋转使孔与管道中的孔不再对应时，阀门会阻止流体通过。
通过控制阀芯的旋转角度，可以实现对流体通断的精确控制。
2. 流量调节：油管旋塞阀可以通过调节阀芯的旋转角度来控制流体的流量大小。
当阀芯与孔相对应时，流体可以顺利通过阀门，流量较大；而当阀芯旋转使孔与管道中的孔不再对应时，阀门会阻止流体通过，流量减小。
通过控制阀芯的旋转角度，可以实现对流体流量的精确调节。
3. 压力调节：油管旋塞阀还可以通过调节阀芯的旋转角度来调节流体的压力。
当阀芯与孔相对应时，流体可以顺利通过阀门，压力较低；而当阀芯旋转使孔与管道中的孔不再对应时，阀门会阻止流体通过，压力增加。
通过控制阀芯的旋转角度，可以实现对流体压力的精确调节。
4. 流体方向控制：油管旋塞阀还可以通过旋转阀芯来改变流体的流向。
当阀芯与孔相对应时，流体可以从管道中通过阀芯的孔进入阀体内部，继而流向下游管道；而当阀芯旋转使孔与管道中的孔不再对应时，阀芯会遮挡住孔口，改变了流体的流向。
旋塞阀
旋塞阀主要优点：
1、适用于经常操作，启闭迅速、轻 便，快速启闭阀门时，操作无冲击。 2、流体阻力小，其阻力系数与同长 度的管段基本相等，流阻仅次于球阀。 3、结构简单，加工方便，工艺成熟 价格便宜。 4、密封性能好，在全开和全闭时， 旋塞和阀体的密封面与介质隔离，因此 高速通过阀门的介质不会引起密封面的 侵蚀；
旋塞阀结构
旋塞阀装配示意
旋塞阀的适用范围
大家可能都发现了一个问题： 我们站内主工艺气路管线使用的阀 门都是旋塞阀和球阀，为什么？ 球阀和旋塞阀开关轻便，体积小， 可以做成很大口径，密封可靠，结构简 单，维修方便，密封面与阀体常在闭合 状态，不易被介质冲蚀，所以目前世界 各国的输油和输气管线广泛采用。
旋 塞 阀 plug valve
旋塞阀简介
旋塞阀是历史上 最早被人们采用的阀 件。闭件通过绕阀体 中心线旋转90°使阀 塞上的通道口与阀体 上的通道口相通或切 断塞阀：密封性能完全 取决于塞子和塞体之间的吻合度好坏， 密封面的压紧是依靠拧紧下部的螺母来 实现的。 二、 填料式旋塞阀：是通过压紧填 料来实现塞子和塞体密封的。由于有填 料，因此密封性能较好。通常这种旋塞 阀有填料压盖，塞子不用伸出阀体，因 而减少了一个工作介质的泄漏途径。
旋塞阀适用范围广泛，由于是通过 旋转90度使阀塞上的通道与阀体上的通 道相合或分开，达到启闭阀门的作用， 所以最适用与快速启闭的场合。 旋塞阀在开启或关闭过程中对密封 面有擦拭 作用，可以除去固体颗粒， 不致划伤密封面，又由于金属对金属密 封，中间有密封脂，而且在全启时可以 完全防止与流动介质的接触，所以可以 很好的解决介质中带固体颗粒的问题， 故通常也能用于带悬浮颗粒的介质；
5、不受安装方向的限制，介质的 流向可任意。 6、无振动，噪声小。 7、相对体积小，重量轻，便于维修。
旋塞阀使用说明范文
旋塞阀使用说明范文一、旋塞阀的原理和结构旋塞阀是一种常用的工业管道阀门，通过旋转阀门内部的旋塞体，来实现对流体的控制。
旋塞阀的结构由阀体、旋塞体、阀杆和传动装置等组成。
1.阀体：旋塞阀的阀体通常采用铸铁、碳钢、不锈钢等材质制作，具有强度高、耐腐蚀性好等特点。
2.旋塞体：旋塞体是控制介质流动的重要组成部分，通常是一个锥形或球形的结构，其形状决定了阀门的流量特性。
3.阀杆：阀杆用于传递外部操作力到旋塞体上，使其旋转以控制介质的流量。
阀杆通常与阀门通过螺纹连接，并通过填料或密封结构确保密封性。
4.传动装置：如果需要手动操作阀门，通常会使用手柄、蜗轮蜗杆机构等传动装置，使操作更加方便。
二、旋塞阀的使用注意事项在使用旋塞阀之前，需要注意以下几个方面：1.安装位置：旋塞阀应安装在垂直管道上，以保证阀门能够正常工作。
如果需要在水平管道上安装旋塞阀，需要采取额外的支撑和固定措施。
2.温度和压力：在选择旋塞阀时，要考虑介质的温度和压力，选择适合的阀体和密封材质，以确保阀门在工作条件下能够正常密封。
3.操作方式：旋塞阀可以手动或自动操作。
手动操作时，需要通过手柄或传动装置来控制旋塞体的旋转。
自动操作时，可以通过气动或电动装置来控制阀门的开闭。
4.泄漏检测：在使用旋塞阀之前，应进行泄漏检测，以确保阀门在关闭状态下能够完全密封。
可以通过检查阀门的泄漏等级和密封性能来判断阀门的质量。
三、旋塞阀的操作步骤1.手动操作：（1）将手柄或传动装置与阀杆连接。
（2）根据需要，将手柄或传动装置固定在合适的位置。
（3）将阀门旋转到所需位置，控制介质的流量。
2.自动操作：（1）将气动装置或电动装置与旋塞阀连接。
（2）根据需要，通过控制器或遥控装置来控制阀门的开闭。
（3）根据阀门的工作条件，设置开启和关闭的时间和角度。
四、旋塞阀的维护保养1.定期检查：定期检查旋塞阀的密封性能、传动装置的灵活性和阀杆的磨损情况，及时发现问题并进行维修。
2.清洁保养：定期清洗旋塞阀内部的污物和堵塞物，确保阀门的畅通性。
旋塞阀 标准
旋塞阀标准
旋塞阀是一种快速开关的直通阀，由于旋密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。
旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。
一、旋塞阀的优点包括
1．适用于经常操作，启闭迅速、轻便。
2．流体阻力小。
3．结构相对简单，体积小，重量轻，便于维修。
4．密封性能好。
旋塞阀按用途分类包括：软密封旋塞阀，油润滑硬密封旋塞阀，提升式旋塞阀，三通和四通式旋塞阀。
旋塞阀按密封面的材料分为软密封和硬密封两种。
二、旋塞阀的标准包括
1．旋塞阀应经过检查维修后或每次使用前，都必须进行静水压试验。
试压前系统中的空气必须排尽，试验压力为额定工作压力，稳压10分钟，不得有渗漏现象。
2．旋塞阀在使用前要检查是否加好润滑脂，并转动，检查是否处于正常工作状态。
3．常规旋塞阀不适宜在酸性环境(按NACE标准MR0175—94中第1.3条定义)中使用(除非专门订购耐...
总的来说，旋塞阀是一种常见的阀门类型，具有广泛的应用领域和优势。
在选择和使用旋塞阀时，应考虑其标准和使用要求，以确保其能够满足特定的工艺和操作条件。
旋塞阀的工作原理和作用
旋塞阀的工作原理和作用
旋塞阀是一种新型的阀门，它具有体积小、重量轻、流通能力大、结构简单、启闭迅速，启闭力矩小等特点。
在管道上可以用作切断阀使用，也可以用作调节和节流阀使用。
旋塞阀可分为全通径旋塞阀和半通径旋塞阀两种，当旋开式旋塞阀的塞体时，塞体通道呈圆锥状，其内部有一个旋转轴，当旋开式旋塞阀的塞体时，塞体通道呈扁柱状。
半通径旋塞阀其内部没有旋转轴。
当管道中需要调节流量或压力时，可将塞体上的两个对称的蝶形螺母拆下，使两个蝶形螺母分别顶在塞体上的两个对称的圆孔上，用螺栓将二者拧紧，这样就可以通过旋转一周来改变流量。
半通径旋塞阀可用于调节介质的压力和流量。
当旋塞阀作调节或节流使用时，只需将阀杆向左或向右转动一定角度（一般为30度）就可以实现对流量的调节或节流。
旋塞阀属于一种特殊型式的截止阀。
其工作原理与截止阀相同。
但它与截止阀有本质的区别。
—— 1 —1 —。
旋塞阀在石油化工领域的应用与优势
旋塞阀在石油化工领域的应用与优势在石油化工领域，效率、安全性和可靠性是工程设计和运营的核心考量。
随着工艺技术的不断进步，对流体控制的需求也日益严苛。
请跟随北高科一起探讨在这些高要求的环境下，旋塞阀展现出了哪些独特的价值和广泛的应用前景。
设计特点旋塞阀的工作原理是通过旋转一个具有端口或通道的圆柱形体（即塞子）来控制流体的流动。
1.结构紧凑：旋塞阀体积小，重量轻，便于安装和维护，适合空间受限的工业环境。
2.快速启闭：旋塞阀的启闭动作迅速，适合需要快速切断或开启流体的场合。
3.良好的密封性：即使在高压下，旋塞阀也能保持良好的密封性能，减少泄漏。
4.维护简便：由于结构相对简单，旋塞阀的维护和检修工作相对容易进行。
5.适应性强：旋塞阀的设计可以适应多种高温高压环境，包括腐蚀性介质和极端温度条件。
性能优势1. 多功能性：旋塞阀既可作为切断介质使用，也能有效地调节流量。
这种阀门的柱面密封结构使其非常适合于液体、气体甚至蒸汽等多种介质，因而在石油精炼、化工制品生产等过程中发挥着关键作用。
2.高低温性能：旋塞阀具有优异的高低温性能，能够适应从低温到高温的广泛温度范围。
3.密封性：旋塞阀能够在极端温度和压力条件下保持可靠的密封，防止泄漏，没有死区，使用寿命长，特别适用于有毒、颗粒冲刷、结晶聚合介质的场合，这一点对于处理易挥发和易燃的石油化学品尤为重要。
4.抗水性能：旋塞阀具有良好的抗水性能，适用于潮湿或水蒸气环境中的流体控制。
5.流阻小：旋塞阀的流道设计简单，流阻小，有助于降低能耗和提高流体效率。
由于其结构简单且接触密封面积小，旋塞阀在开关时磨损较少，这延长了阀门的使用寿命，并减少了维护需求。
这对于确保石油化工生产的连续性和减少停机时间至关重要。
6.快速开关：旋塞阀可以实现快速开关，适用于需要快速切断或调节流量的场合。
应用领域1.油田开采与输送：旋塞阀用于油田和气田的开采、输送和精练设备中，能够承受高压环境，适用于原油和天然气的输送控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工作原理
旋塞阀: 用带通孔的塞体作为启闭件的阀门。
塞体随阀杆转动，以实现启闭动作。
小型无填料的旋塞阀又称为“考克”。
旋塞阀的塞体多为圆锥体(也有圆柱体)，与阀体的圆锥孔面配合组成密封副。
旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。
普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低(不高于1兆帕)和小口径(小于100毫米)的场合。
为了扩大旋塞阀的应用范围，已研制出许多新型结构。
油润滑旋塞阀是最重要的一种(见图[油润滑旋塞阀])。
特制的润滑脂从塞体顶端注入阀体锥孔与塞体之间，形成油膜以减小启闭力矩，提高密封性和使用寿命。
它的工作压力可达64兆帕，最高工作温度可达325℃,最大口径可达600毫米。
旋塞阀的通道有多种形式。
常见的直通式主要用于截断流体。
三通和四通式旋塞阀适用于流体换向旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
旋塞阀主要供开启和关闭管道和设备介质之用。
二、适用场合
由于旋塞阀的关闭件是成柱塞形的旋转阀，通过旋转90o使阀塞上的通道与阀体上的通道相合或分开，达到启闭阀门的作用，所以旋塞阀最适用与快速启闭的场合；另外，由于旋塞阀结构特点所致，它主要用于切断和接通介质以及分配和改变介质流动方向的场合；但依据适用的性质和密封
面的耐冲蚀性，有时也可应用于节流的场合；另外，由于旋塞阀密封面之间运动带有擦拭作用，而且在全启时可以完全防止与流动介质的接触，故通常也能用于带悬浮颗粒的介质；旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀门可以获得两个、三个，甚至四个不同的流道，这样可以简化管道系统的设计，用一个替代几个阀，减少阀门的用量以及设备中需要的一些连接配件。
旋塞阀广泛的应用于油田和气田的开采、输送和精练设备中；同时也广泛地应用于石油化工、化工、天然气、液化石油气、煤气、暖通行业以及食品工业、制药工业系统中。
无润滑式带衬套地旋塞阀，应用于石油化工、化工等行业，尤其用在不允许适用润滑剂地介质中。
旋塞阀已广泛应用于石油、化工、液化气、食品、制药、城建、等各部门，以及人们日常生活中。
三、主要优点
1、适用于经常操作，启闭迅速、轻便。
2、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、密封性能好
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。
