高压电工作业第八章继电保护与二次系统

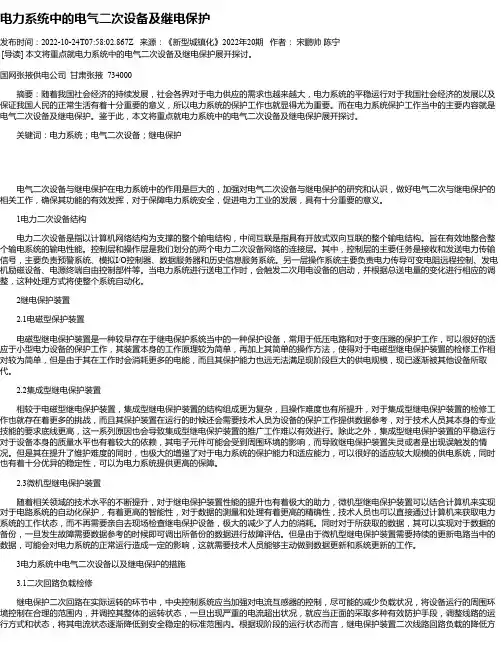

电力系统中的电气二次设备及继电保护
电力系统中的电气二次设备及继电保护发布时间：2022-10-24T07:58:02.867Z 来源：《新型城镇化》2022年20期作者：宋鹏帅陈宁[导读] 本文将重点就电力系统中的电气二次设备及继电保护展开探讨。
国网张掖供电公司甘肃张掖 734000摘要：随着我国社会经济的持续发展，社会各界对于电力供应的需求也越来越大，电力系统的平稳运行对于我国社会经济的发展以及保证我国人民的正常生活有着十分重要的意义，所以电力系统的保护工作也就显得尤为重要。
而在电力系统保护工作当中的主要内容就是电气二次设备及继电保护。
鉴于此，本文将重点就电力系统中的电气二次设备及继电保护展开探讨。
关键词：电力系统；电气二次设备；继电保护电气二次设备与继电保护在电力系统中的作用是巨大的，加强对电气二次设备与继电保护的研究和认识，做好电气二次与继电保护的相关工作，确保其功能的有效发挥，对于保障电力系统安全，促进电力工业的发展，具有十分重要的意义。
1电力二次设备结构电力二次设备是指以计算机网络结构为支撑的整个输电结构，中间互联是指具有开放式双向互联的整个输电结构。
旨在有效地整合整个输电系统的输电性能。
控制层和操作层是我们划分的两个电力二次设备网络的连接层。
其中，控制层的主要任务是接收和发送电力传输信号，主要负责预警系统、模拟I/O控制器、数据服务器和历史信息服务系统。
另一层操作系统主要负责电力传导可变电阻远程控制、发电机励磁设备、电源终端自由控制部件等。
当电力系统进行送电工作时，会触发二次用电设备的启动，并根据总送电量的变化进行相应的调整，这种处理方式将使整个系统自动化。
2继电保护装置2.1电磁型保护装置电磁型继电保护装置是一种较早存在于继电保护系统当中的一种保护设备，常用于低压电路和对于变压器的保护工作，可以很好的适应于小型电力设备的保护工作，其装置本身的工作原理较为简单，再加上其简单的操作方法，使得对于电磁型继电保护装置的检修工作相对较为简单，但是由于其在工作时会消耗更多的电能，而且其保护能力也远无法满足现阶段巨大的供电规模，现已逐渐被其他设备所取代。
探讨电力系统中的电气二次及继电保护 周晓宇
探讨电力系统中的电气二次及继电保护周晓宇发表时间：2018-05-14T16:18:56.777Z 来源：《电力设备》2017年第34期作者：周晓宇[导读] 摘要:随着国民经济的不断发展，电力市场形势也在不断的变革，很多电力公司都面临着巨大的市场竞争压力，为了保证电力公司运行的可靠性，开展电气设备的状态检修工作显得更加重要。
（云南恒安电力工程有限公司云南昆明 650051）摘要:随着国民经济的不断发展，电力市场形势也在不断的变革，很多电力公司都面临着巨大的市场竞争压力，为了保证电力公司运行的可靠性，开展电气设备的状态检修工作显得更加重要。
关键词:电力系统；二次设备；检修；继电保护1电气二次设备状态检修的方法1.1电气二次设备状态监测方法在电气二次设备的状态检测过程中，最常见的方式主要有以下几种:校验法、比较法以及编码法等。
在电气的保护装置中，在诊断程序加载的基础上，通过监测程序的应用，就可以对内部零件进行有效精准的监测，也是目前一种很方便、快捷的监测手段。
在进行电气设备的检测过程中，二次设备与一次设备在某些方面存在较大的差异，电气二次设备的状态检测，不仅仅依赖于传感器，相对比较经济实惠，同时，实际操作也比较简单。
目前，在二次设备的状态检测过程中，在某些方面依然还存在一些问题，因此，还需要加强对检测技术的研究和创新，例如，可以运用保险熔断报警技术、直流回路检测技术等。
1.2电气二次设备状态监测内容对于电气二次设备的状态进行监测，是二次设备进行检测的基础和前提，工作人员在进行二次设备使用寿命估算的过程中，需要充分的结合二次设备平时的运行状态，这样的估算结果，才更加具有可靠性和精准性。
设备的状态监测一般包括交流测量、直流测量、信号回路以及接地屏蔽等方面。
一次设备更加偏向于单一的设备监测，而二次设备的状态检测，是对整个系统进行检测，在二次设备状态检测的过程中，电气设备离线状态下所得到的数据是其重要的依据。
二次系统及继电保护介绍
第一节课第一节概述变配电所直接与生产和输配电能有关的设备称为一次设备,包括：发电机、变压器、断路器隔离刀闸、母线、互感器、电抗器、移相电容器、避雷器、输配电线路等，由一次设备连接而成的系统称为一次系统．对一次电气设备进行监视测量操纵控制和起保护作用的辅助设备，称为二次设备，如:各种继电器、信号装置、测量仪表、控制开关、控制电缆、操作电源和小母线等．由二次设备连接成的回路称为二次回路或二次系统．二次系统的任务是反映一次系统的工作状态，控制一次系统，并在一次系统发生事故时，能使事故部分退出工作．二次系统中的设备都是低压和弱电设备，数量较多，线路连接复杂．二次系统按二次设备的用途来分,可分为继电保护二次回路，自动装置二次回路，控制系统二次回路，测量仪表二次回路，信号装置二次回路和直流操作电源二次回路等．完整的表明二次回路,需要二次回路接线图和展开图等．第二节原理接线图原理接线图是将继电器及各种电器以集合整体的形式表示,用直线画出它们的相互联系，因而清楚形象的表明了继电保护信号系统和操作控制等的接线和动作原理．在原理图中各开关电器和继电器触点都是按照它们的正常状态表示的,即开关电器在断开位置而继电器线圈没有电流的状态．2。
2。
1 原理接线图的特点原理接线图的特点是一二次回路画在一起，对所有设备具有一个完整的概念．阅读这种接线图的要点是从一次接线看电流的电源;从电流互感器的二次侧看，故障电流出现后继电器的动作顺序，直到使断路器动作及发出信号．第三节展开接线图展开接线图的特点是将交流回路和直流回路分开表示，交流回路又分为电流回路和电压回路；直流回路分为操作回路与信号回路等．第四节安装接线图由于二次设备布置分散，需要用控制电缆将它们连接起来,所以安装时需要安装接线图．安装接线图包括盘面布置图，盘背面接线图和端子排图．第五节继电保护2。
5.1 电气设备的故障电气设备在运行中，由于外力的破坏，内部绝缘击穿以及误操作等原因,可能造成电气设备故障或异常工作状态．电气设备故障最多见的是短路，其中包括三相短路两相短路大电流接地系统的单相接地短路及电气设备内部线圈的匝间短路．电气设备短路故障所引起的后果是多方面的，主要有：①发生短路故障时，产生一个很大的短路电流，引起强电弧或导电回路的严重过热，可能烧坏电气设备;②发生短路时，通过故障设备的短路电流会产生一个很大的电动力，使电气设备遭受机械力破坏；③发生短路故障时，电力系统电压急剧下降，使用户正常生产电源遭到破坏，还会造成设备停电停产；④发生严重短路故障时，若处理不当,会破坏电力系统的稳定运行，使并网发电厂解裂,甚至造成整个电力系统瓦解．给国民经济造成巨大损失．短路电流的计算在三相交流系统中可能发生的短路故障主要有三相短路、两相短路和单相短路，通常,三相短路电流最大。
电工进网作业培训讲义继电保护及二次回路
电工进网作业培训讲义：继电保护及二次回路一、继电保护概述电力系统中，各种设备都有可能出现故障，如线路短路、变压器过载、发电机失速等。
这些故障若不能及时切除，就会导致设备损毁，乃至整个电力系统崩溃。
因此，继电保护的作用就是在电力系统发生故障时，自动切除故障部分，使得系统能够正常运行。
继电保护按照其应用范围，可以分为发电机继电保护、变电站继电保护和线路继电保护等。
根据其工作原理不同，继电保护又可分为电流继电保护、电压继电保护、功率继电保护、频率继电保护等。
二、继电保护工作原理继电保护通常由以下三个部分组成：1.传感器：用于将电力系统中的电量变化转换为电信号；2.测量和比较单元：对传感器输出的电信号进行测量，并将测量结果与设定值进行比较；3.操作单元：用于实现开关设备的操作，切除故障电路。
根据工作原理，继电保护又可分为热继电保护、磁力继电保护、电磁式继电保护、静态式继电保护等。
其中，静态式继电保护由于其灵敏度和可靠性等方面的优点，正在逐渐取代传统的电磁式继电保护。
三、二次回路概述二次回路是指继电保护系统中，从主开关到继电保护之间的电路。
它通常由CT、PT、配电柜、接线柱等组成，连接的部分包括电源、信号源、继电保护等。
在二次回路中，CT用于将高电流变换为相对应的低电流，并输出到继电保护中。
PT则用于将高电压变换为相对应的低电压，并输出到继电保护中。
在二次回路中，必须保证电路的连通性良好，信号的可靠性高，并设有母线隔离开关等。
四、二次回路的特点和应用二次回路具有以下特点：1.相对低电压、相对小电流：与电力系统中的高电流、高电压相比较小。
2.实时性要求高：二次回路的测量结果及时反映电力系统中的变化。
必须在很短的时间内完成测量、计算和保护动作。
3.灵敏度和可靠性要求高：继电保护必须在电力系统中发生故障时能够及时进行保护动作。
二次回路在电力系统中有广泛的应用。
例如，在负载中心的保护中，需要灵敏的保护来切除故障部分。
探析电力系统中的电气二次及继电保护
探析电力系统中的电气二次及继电保护摘要：当今社会在不断发展中，电力需求越来越大，人民群众的生活工作离不开电力的支持。
为使社会源源不断地用上电能，需要使得电力系统安全、可靠、持续运行。
电力系统运行当中会出现各种各样的问题，为此采取有效的保护措施显得很有必要，二次及继电保护就是其中一种有效的保护措施。
关键词：电力系统；电气二次；继电保护前言：在电力系统中二次与继电保护是一种重要的装置，对电力系统安全运行具有重要的保障作用。
二次与继电保护装置有着复杂的组成部分，在运行当中也会存在一些难以解决的问题，所以为了保证电力系统安全可靠运行，需要对该项保护装置的应用加以重点研究，切实保障电力系统能够为社会发展发挥更大作用。
一、二次检修现状电气系统在运行当中经常会出现一些故障，或是出现运行安全问题，因此对二次设备的状态进行检修也是必不可少的，在安全当中继电保护能够发挥重要作用。
引起二次设备在运行当中并不正常的问题从原因上分析有设备故障等很多原因。
在市场设备检修下能够使设备运行更加正常，也更为可靠[1]。
在运行当中的电力系统来说一次检修不会花费很长时间，重点维修工作体现在二次维修中，是设备维修当中一项重要工作。
二次设备检修依赖于设备自检，对检测技术也很依赖，这两种检测技术同等重要，在对运行状态评价中结合诊断内容，以及检修资料做出评估，由此在测量中获得准确的结果，结合得出的结果对检修计划加以制定与完善。
二、二次与继电保护的重要性在电力系统当中只有二次与继电保护在稳定安全的状态下运行，系统从整体上运作效率才会更高，持续性更好。
对继电保护来说这是一种常态化的装置，一直处于运行状态，在发生故障使能够将故障自动切除，使电力系统遭受严重的破坏问题得以最大化地避免，对历史数据与计算机信息数据存储好。
系统在运行中有着很多的异常原因，也很复杂，如环境因素、设备本身故障与操作人员失误都会影响到系统运行质量。
通常在检修运行当中的系统时对一次设备进行的检修用时较短，二次检修是重点，这体现出在电力系统当中二次检修地位的重要。

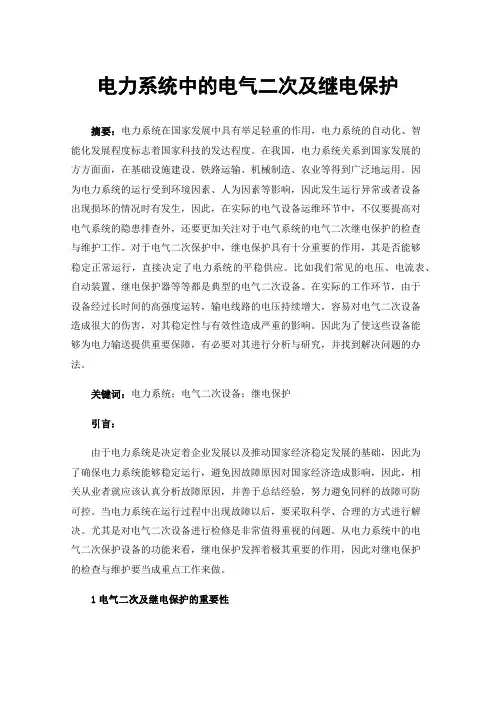

电力系统中的电气二次及继电保护
电力系统中的电气二次及继电保护摘要：电力系统在国家发展中具有举足轻重的作用，电力系统的自动化、智能化发展程度标志着国家科技的发达程度。
在我国，电力系统关系到国家发展的方方面面，在基础设施建设、铁路运输、机械制造、农业等得到广泛地运用。
因为电力系统的运行受到环境因素、人为因素等影响，因此发生运行异常或者设备出现损坏的情况时有发生，因此，在实际的电气设备运维环节中，不仅要提高对电气系统的隐患排查外，还要更加关注对于电气系统的电气二次继电保护的检查与维护工作。
对于电气二次保护中，继电保护具有十分重要的作用，其是否能够稳定正常运行，直接决定了电力系统的平稳供应。
比如我们常见的电压、电流表、自动装置、继电保护器等等都是典型的电气二次设备。
在实际的工作环节，由于设备经过长时间的高强度运转，输电线路的电压持续增大，容易对电气二次设备造成很大的伤害，对其稳定性与有效性造成严重的影响。
因此为了使这些设备能够为电力输送提供重要保障，有必要对其进行分析与研究，并找到解决问题的办法。
关键词：电力系统；电气二次设备；继电保护引言：由于电力系统是决定着企业发展以及推动国家经济稳定发展的基础，因此为了确保电力系统能够稳定运行，避免因故障原因对国家经济造成影响，因此，相关从业者就应该认真分析故障原因，并善于总结经验，努力避免同样的故障可防可控。
当电力系统在运行过程中出现故障以后，要采取科学、合理的方式进行解决。
尤其是对电气二次设备进行检修是非常值得重视的问题。
从电力系统中的电气二次保护设备的功能来看，继电保护发挥着极其重要的作用，因此对继电保护的检查与维护要当成重点工作来做。
1电气二次及继电保护的重要性因为在复杂的电力系统中，电气二次及继电保护具有非常重要的作用，它能够直接决定着整个电力系统在相对安全、稳定的状态下高效运行。
从继电保护装置的功能性来看，由于其一直处于常开状态，通过对电力故障的检查，例如电压突然增大时能够及时切除故障电路，对于避免国家财产损失以及人员触电事故具有非常重要的作用，有效地避免电力系统事故的扩大化。
高压电工作业复习题8
习题八一、判断题1．在一次系统发生故障或异常时，要依靠继电保护和自动装置将故障设备迅速切除。
（√）2．过电流继电器的动作电流除以返回电流称为返回系数。
（×）3．感应型过流继电器需配时间继电器和中间继电器才可构成过流保护。
（×） 4．信号继电器动作信号在保护动作发生后会自动返回。
（×）5．电压互感器的熔丝熔断时，备用电源的自动装置不应动作。
（√）6．气体继电器是针对变压器内部故障安装的保护装置。
（√）7．直流回路编号从正电源出发，以偶数序号开始偏号。
（×）8．端子排垂直布置时，排列顺序由上而下，水平布置时，排列顺序由左而右。
（√）9．蓄电池是用以储蓄电能的，能把化学能储存起来，使用时把化学能转化为电能释出来。
（√）10.在继电保护中常采用中间继电器来增加触点的数量。
（√）11.继电保护在需要动作时不拒动，不需要动作的不误动是对继电保护基本要求。
（√）12．在变压器的保护中，过电流保护是位于后备保护。
（√）13.电流继电器的返回系数恒小于1。
（√）14.高压电动机的零序电流保护主要反映的故障为相间短路故障。
（×）15.变压器电源侧发生故障时，变压器的瓦斯保护装置应动作。
（×）16.变压器电源侧发生故障时，变压器的电流速断装置应动作。
（√）17. 2000KW及以上大容量的高压电动机，常用过流速断保护。
（×）18.变电站中当工作电源因故障自动跳开后，备用电源自动投入装置动作使备用电进入工作状态。
√19.定时限电流保护具有动作电流固定不变的特点。
（×）20.甲乙两设备采用相对编号法，是指在甲设备的接线端子上标出乙设备接线端子号，乙设备的接线端子上标出甲设备的接线端子编号。
（√）21.配电装置中高压断路器的控制开关属于一次设备。
（×）22.配电装置中高压断路器属于一次设备。
（√）23.故障切除时间等于保护装置动作的时间。
高压电工作业考试题库
第一章绪论1、国家规定要求：从事电气作业的电工，必须接受国家规定的机构培训、经考核合格者方可持证上岗。
(√）2、作为一名电气工作人员，对发现任何人员有违反《电业安全工作规程》，应立即制止。
（√）3、在电气施工中,必须遵守国家有关安全的规章制度,安装电气线路时应根据实际情况以方便使用者的原则来（×)4、合理的规章制度是保障安全生产的有效措施，工矿企业等单位有条件的应该建立适合自己情况的安全生产规（×)5、为了保证电气作业的安全性,新入厂的工作人员只有接受工厂、车间等部门的两级安全教育，才能从事电气作（×)6、电工作业人员应根据实际情况遵守有关安全法规，规程和制度。
(×)第二章电工基础知识1、全电路的欧姆定律是指:电流的大小与电源的电动势成正比，而与电源内部电阻和负载电阻之和成反比。
（√）2、若干电阻串联时,其中阻值越小的电阻，通过的电流也越小。
（×)3、对于电路中的任意一个回路,回路中各电源电动势的代数和等于各电阻上电压降的代数和。
(√)4、有两个频率和初相位不同的正弦交流电压u1和u2，若它们的有效值相同,则瞬时值也相同.(×）5、正弦量可以用相量表示,所以正弦量也等于相量。
（×）6、反映二极管的电流与电压的关系曲线叫二极管的伏安特性曲线,有正向特性曲线和反向特性曲线之分。
(√)7、最大反向电流是指二极管加上最大反向工作电压时的反向电流,反向电流越大，说明二极管的单向导电性能（×）8、晶体管的电流分配关系是：发射极电流等于集电极电流和基极电流之和.(√）9、输出电路与输入电路共用了发射极,简称共发射极电路。
（√）10、共基极电路特点是输入阻抗较小，输出阻抗较大，电流、电压和功率的放大倍数以及稳定性与频率特性（×）11、整流电路就是利用整流二极管的单向导电性将交流电变成直流电的电路。
（√)12、集电极最大允许耗散功率与环境温度有关，环境温度愈高，则允许的最大允许耗散功率愈大。
继电保护装置和二次回路系统的巡视检查的内容
继电保护装置及二次回路系统巡检内容
为确保继电器保护装置可靠运行和正确动作，变、配电所值班人
员应定期对继电保护装置和二次回路系统进行巡查，检查的内容包括：（1）各种继电器外壳是否损坏，整定值的指示位置有无变动。
（2）继电器触点是否堵塞、变位倾斜、烧伤及脱轴、脱焊现象。
（3）感应型继电器的铝盘转动是否正常，频繁通电的继电器触点
是否有较大的抖动和磨损，线圈和附加电阻有无过热现象。
（4）压板和转换开关的位置是否符合操作要求。
（5）直流母线电压是否正常。
（6）各种信号指示是否正常。
（7）有无异音、异味、发热、冒烟等现象。
高压电工作业考试8(题及答案)
高压电工作业考试单选题 (共50题,每题1分)问题:1. 纯净的变压器油具有优良的()A、导热B、冷却C、导电问题:2. 雷电的()效应可使巨大的建筑物坍塌,造成家毁人亡。
A、冲击B、电气C、机械问题:3. 保护接零属于()系统。
A、itB、ttC、tn问题:4. 高压开关柜进行停电操作时,各开关设备的操作顺序是()。
A、断路器一电源侧刀闸一负荷侧刀闸B、电源侧刀闸一断路器一负荷侧刀闸C、断路器一负荷侧刀闸一电源侧刀闸问题:5. 二次回路交流耐压试验电压为1000v。
当回路绝缘电阻值在10mω以上时,可采用()v伏摇表代替,试验持续时间为1minA、1000B、2500C、5000问题:6. 用于电压互感器高压侧的高压熔断器其额定熔断电流一般为()a。
A、0.5B、5C、大于线路额定电流问题:7. 图中符号a表示()。
A、电流表B、电压表C、功率表问题:8. ⅱ类设备的防触电保护是采取()措施。
这种设备不采用保护接地的措施,也不依赖于安装条件。
A、安全电压B、双重绝缘C、变压器油绝缘问题:9. 防雷装置的引下线一般采用圆钢或扁钢,如用钢绞线,其截面积不应小于()m㎡。
A、25B、35C、50问题:10. 触电急救,首先要使触电者迅速()。
A、恢复呼吸B、脱离电源C、保持清醒问题:11. 弹簧操作机构的分闸弹簧是在断路器()A、操作B、分闸C、合闸问题:12. 对于10kv电容器的电流速断保护,动作时间为()A、0B、0.1C、0.5问题:13. 电缆终端头,根据现场运行情况每()A、三个月B、半年C、1~3年问题:14. 各种变配电装置防止雷电侵入波的主要措施是()。
A、采用避雷针B、采用(阀型)避雷器C、采用避雷网问题:15. 测量电容器绝缘电阻读数完毕后,正确做法是()A、停止摇动摇把→取下测试线B、取下测试线→继续摇动摇把C、取下测试线→停止摇动摇把问题:16. 干式变压器属于()A、稳压B、隔离C、节能型问题:17. 电压继电器的文字符号为()。
浅谈电力系统中的电气二次与继电保护
浅谈电力系统中的电气二次与继电保护摘要：在现代电力行业中，电力系统的安全是电力企业必须做好的工作，电气二次与继电保护作为预防安全事故发生的有效手段，需要得到足够的重视。
本文就对电力系统中电气二次与继电保护重要性、运行原理进行阐述，并分析其主要内容，希望为电力二次与继电保护建设提供一定帮助。
关键词：电力系统；电气二次；继电保护在电力系统的运行中，受负荷变化、运行环境等诸多因素的影响，运行异常状况是比较容易出现的，及时检修电气二次设备对保障电力运行安全是有重要意义的。
继电保护作为电气二次保护的重要组成部分，确保继电保护作用的有效发挥，是极为必要的，本文就围绕电力系统中的电气二次与继电保护展开分析。
1.电气二次与继电保护的重要性与运行原理1.1重要性在电力系统中，电气二次设备占据着关键地位，常用的有电流表、电压表、自动装置以及继电保护装置的，是电力系统安全、持续运行的重要保障；继电保护装置的作用主要是将出现的故障及时、自动切除，减少其对电力系统的不利影响，预防电力系统受到严重破坏，而且可以保存历史数据，为故障的诊断、处理提供依据。
在电气系统运行中，电气二次设备异常的诱因是多方面的，包括外部环境影响、设备自身故障以及操作人员等等，常规的一次设备检修通常是较为短暂的，二次设备检修是检修工作的重点，充分标明了电气二次设备的重要性。
对于电气二次设备的检修，除了设备自动检测外，还需要掌握状态检修技术，通过以往数据的对比，确认设备运行状态的良好与否，然后制定相应的维护方案[1]。
1.2继电保护的运行原理继电保护动作是基于被保护线路或电气二次设备在有故障状态时，其参数指标信息会出现变化，根据监测得到的信息量，判断其是否在规定范围内，如果超出，继电保护就会自动控制来达到保护作用，以短路故障为例，继电保护就是通过对电流、电压、阻抗等方面的保护来实现保障电力系统良好运行的。
在继电保护中，根据运行原理的差异，主要有感应型、电磁型、微机型由于集成型几种。
高压电工作业培训课程表(新训)
日
下午
高压成套装置的使用和维护实操培训
日
上午
高压成套装置的使用和维护实操培训、变 压器安装、巡视检查与操作实操培训
下午
变压器安装、巡视检查与操作实操培训
变压器安装、巡视检查与操作实操培训、
上午
变配电所二次设备运行监视、巡视与异常
日
处理实操培训
谭明航
下午
变配电所二次设备运行监视、巡视与异常 处理实操培训
触电急救和灭火的方法实操培训、倒闸作 业票填写与停、送电倒闸操作实操培训
日
上午
倒闸作业票填写与停、送电倒闸操作实操
授课老师
日
下午
倒闸作业票填写与停、送电倒闸操作实操
上午
倒闸作业票填写与停、送电倒闸操作实操
日
下午
倒闸作业票填写与停、送电倒闸操作实操 培训、高压成套装置的使用和维护实操培
上午
高压成套装置的使用和维护实操培训
高压电工作业 培训课程表
时间
（ 年 月 日- 年 月 日） 课程内容
上午
安全生产管理、触电事故及现场救护
日
下午
触电事故及现场救护、防触电技术
上午 日
下午
防触电技术、电气防火与防爆 防雷和防静电
上午 日
下午
电工基础知识 电工基础知识、电工仪表与测量
上午 日
下午
电工仪表与测量 安全用具与安全标识
上午
电工工具及移动电气设备、电力系统基础
日
下午
变配电所运行管理、电气安全用具的检查 使用实操培训
上午
电气安全用具的检查使用实操培训
日
下午
电气安全用具的检查使用实操培训、常用 电工仪表的正确使用实操培训
继电保护、自动装置、直流系统及二次电缆的管理重点要求
继电保护、自动装置、直流系统及二次电缆的管理重点要求为进一步规范电力系统继电保护专业管理工作，提高设备可靠性，全面提升电力设备的技术管理水平，实现电力设备安全、可靠运行，提出如下重点要求。
一、继电保护专业管理提升目标为切实提升电力系统内各企业继电保护专业管理水平，通过开展继电保护专业管理提升行动，实现“无三误，主机及重要辅机保护投入率达到100%，保护正确动作率达到100%，提高继电保护系统设备可靠性、实现零非停”目标。
二、加强设备管理（一）提升装置可靠性1.加强继电保护及安全自动装置运行维护工作，配置足够的备品、备件，缩短缺陷处理时间，装置检验应保质保量，严禁超期和漏项，应特别加强对新投产设备的首年全面校验，提高设备健康水平。
2.全面梳理在运继电保护装置及安全自动装置设备的运行年限，运行超12年以上的老旧设备纳入技改计划。
3.企业应配置统一时钟装置，具备接入统一时钟的继电保护及自动装置设备，应实现全厂、站时钟的统一。
定期对继电保护及自动装置时钟与全厂、站统一卫星时钟进行检查与核对，确保各装置时钟正确。
4.企业严格落实反事故措施要求，梳理国家上级部门下发的家族性缺陷、反事故措施等技术文件，开展“回头看”工作，全面排查相应设备整改完成情况。
（二）继电保护装置管理1.继电保护装置的电源板（电源模块）超6年宜进行更换。
2.加强继电保护保版本管理。
保护程序、SCD文件的变更须经相关保护管理部门同意，并及时更正相关技术资料。
修改内容涉及测量原理、判据、动作逻辑或变动较大的，设备投运前必须进行全面校验与传动。
3.新安装继电保护设备宜在投运后1年内进行首次全部检验，其后全部检验的间隔周期不应大于6年。
4.300MW 及以上容量发电机应配置起、停机保护及断路器断口闪络保护。
5.升压站监控系统的电源、断路器控制回路及保护装置电源，应取自升压站配置的独立直流系统。
6.加强继电保护试验仪器、仪表的管理工作，每1-2年应对微机型继电保护试验装置进行一次全面检测，确保试验装置的准确度及各项功能满足继电保护试验的要求，防止因试验仪器、仪表存在问题造成继电保护误整定、误试验。
继电保护与二次系统
0102 0304 05电力系统输配电网络发电厂变电站配电站工业控制系统处理器：CPU、GPU等存储器：内存、硬盘等输入设备：键盘、鼠标等输出设备：显示器、打印机等网络设备：网卡、路由器等电源设备：电源、电池等通信介质：光纤、双绞线、同轴电缆等通信协议：TCP/IP、Modbus等通信设备：交换机、路由器、集线器等通信方式：串行通信、并行通信、网络通信等数据传输：实时数据、历史数据、报警信息等继电保护：快速响应故障，减少停电时间01二次系统：提高电网调度、控制和监测能力02提高电力系统稳定性：防止系统崩溃和电网解列03保障电力系统可靠性：降低故障率，提高供电质量04保障电力系统经济性：降低运行成本，提高能源利用效率05继电保护：快速切断故障，减少停电时间1二次系统：实时监测电网运行状态，提前预警2优化调度：合理分配电力资源，提高供电效率3智能控制：自动调整电压、频率，保持稳定供电4提高设备利用率减少维护成本提高能源效率降低故障率提高系统稳定性降低人工成本智能电网技术的应用，提高电网的自动化和智能化水平采用先进的传感器技术，提高测量精度和实时性利用大数据和人工智能技术，实现故障诊断和预测采用模块化和可扩展的设计，提高系统的灵活性和可维护性采用标准化和开放性的设计，便于系统的集成和扩展43功能集成：将保护功能与测量、控制等功能集成，实现一体化解决方案21软件集成：将多种保护功能集成到一个软件平台，实现统一管理和控制绿色环保要求提高能源利用效率01减少碳排放02采用环保材料和工艺03降低噪音和电磁辐射04提高系统可靠性和稳定性05提高系统智能化水平06。
电力系统继电保护二次系统接地方案
电力系统继电保护二次系统接地方案1总则1.1变电站中电磁干扰不可避免，降低电磁干扰对二次回路及设备影响的基本手段是设法隔离二次回路与一次回路之间的电磁耦合，其中二次接地是一种简单易行、行之有效的方法。
1.2二次回路接地应通过专用接地线单独接地，不得与另一接地回路串接或经其它过渡端子接地。
1.3二次回路接地必须认真维护，确保一、二次设备安全。
2电流互感器二次回路接地2.1材料要求：2.1.1专用接地线：多股铜芯导线，截面不小于2.5mm2。
2.1.2压接圆形铜鼻子、螺栓、螺帽、垫片若干。
2.2连接要求：2.2.1电流互感器的二次回路应有且只有一个接地点。
2.2.2由几组电流互感器二次直接组合的电流回路，如差动保护、角形、3/2开关主结线等的保护电流回路（高阻差动回路除外），接地点应装设于保护屏柜内的接地铜排上。
2.2.3独立的、与其他电流互感器没有电的联系的电流回路，宜将接地点装设在配电装置户外端子箱内的100mm2接地铜排上。
2.3施工要求：2.3.1多股铜导线两端必须压接圆形铜鼻子后方可连接。
2.3.2接地线通过螺栓与保护柜内（户外端子箱内）接地铜排连接2.3.3在端子排图纸上标好接地点。
3电压互感器二次电压回路接地3.1材料要求：3.1.1专用接地线：多股铜芯导线，截面不小于4.0mm2。
3.1.2压接圆形铜鼻子、螺栓、螺帽、垫片若干。
3.2接地要求：3.2.1电压互感器的二次回路应有且只有一个接地点。
3.2.2有电气联系的几组电压互感器二次回路，中性线必须与控制室零相小母线N600通过电缆连通。
接地点应设在控制室，以一点接地，各电压互感器二次回路中性点在开关场不应再接地。
3.2.3已在控制室内一点接地的电压互感器二次绕组，在开关场将二次绕组的中性点经放电间隙或氧化锌阀片接地。
其击穿电压峰值应大于30ImaxV，其中Imax为电网接地故障时通过变电所的可能的最大接地电流有效值，单位为kA。
3.2.4与其他互感器无电气联系的电压回路，接地点宜设在配电装置户外端子箱内接地铜排上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FENGNINGZHIJIAOZHONGXIN
运行条件和设备的承受能力，自动发出信号，减 负荷或昝跳闸。
二、继电保护基本要求 继电保护装置为了完成它的任务，必须在技术 上满足选择性、快速性、灵敏性和可靠性四个基 本要求。对于作用于继电器跳闸的继电保护，应 同时满足四个基本要求，而对于作用于信号以及 只反映不正常的运行情况的继电保护装置，这四 个基本要求中有些要求可以降低。 1、选择性 选择性就是指当电力系统中的设备或线路发生 短路时，其继电保护仅将故障的设备或线路从
FENGNINGZHIJIAOZHONGXIN
信号继电器用于发出继电保护动作信号，便于 值班人员发现事故和统计继电保护动作次数。信 号继电器的文字符号是KS。其有以下两个特点：
FENGNINGZHIJIAOZHONGXIN
3、在电源到断点之间，短路电流流过非故障 设备，产生发热和电动力，造成非故障设备损坏 或缩短使用寿命。
4、故障点附近部分区域电压大幅下降，用户 的正常工作遭到破坏或影响产品质量。
继电保护的任务是： 1、反映电力系统元件和电气设备故障，自动、 有选择性、迅速地将故障元件或设备切除，保证 非故障部分继续运行，将故障影响限制在最小范 围。 2、反映电力系统的异常运行状态，根据
2、快速性 快速性是指继电保护装置应能尽快地切除故
障，以减少设备及用户在大电流、低电压运行 的时间，降低设备的损坏程度，提高系统并列 运行的稳定性。
FENGNINGZHIJIAOZHONGXIN
3、灵敏性 灵敏性是指电气设备或线路在被保护范围内发 生短路故障或不正常运行情况时，保护装置的反 应能力。 4、可靠性 可靠性是指继电保护装置在需要它动作时可靠 动作（不拒动），不需要它动作时可靠不动作 （不误动）。包括安全性和信赖性，是对继电保 护最根本的要求。
FENGNINGZHIJIAOZHONGXIN
3、电磁型时间继电器DS-110 时间继电器在继电保护中用做时间元件，用于 建立继电保护需要的动作延时。因此，对时间继 电器的要求是动作时间必须准确。时间继电器的 文字符号是KT。 4、电磁型中间继电器 在继电保护中，中间继电器用于增加触点数量 和触点容量，以及延时和自保持。中间继电器文 字符号是KM。 5、电磁型信号继电器
FENGNINGZHIJIAOZHONGXIN
电力系统中切除，当故障设备或线路的保护或断 路器拒动时，应由相邻设备或线路的保护将故障 切除。
当供电系统发生故障时，只有离故障最近的保 护装置动作，切除故障，而供电系统的其他部分 仍然正常运行。满足这一要求的动作，称为“选 择性动作”
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
三、继电保护与二次回路常用字的电气符号 1、继电保护的基本构成 继电保护整套继电保护装置由测量部分、逻辑 部分和执行部分三部分组成 。
2、二次回路常用的电气符号
FENGNINGZHIJIAOZHONGXIN
四、常用继电器简介 继电器是组成继电保护装置的基本元件，当其 输入达到或低于一定值时，它便动作，并通过执 行元件发出信号或动作于跳闸。
FENGNINGZIN
FENGNINGZHIJIAOZHONGXIN
（2）欠电流继电器 当检测的电流大于欠电流设定值时，欠电流输 出继电器吸合，否则输出继电器释放。欠电流设 定值通过面板按键设置，设置范围为测量范围， 控制精度高。面板有欠电流指示灯，内部有报警 蜂鸣器。 （3）GL型系列感应过电流继电器 这种继电器即具有反时限特性的感应元件，又 有电磁速断元件。其中，感应元件为带时限过电 流保护。 （4）电子式过电流继电器
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
1、电流继电器 （1）电流继电器 电流继电器在继电保护装置中作为测量和启动 保护元件，反应电流增大超过某一整定数值时动 作。过电流继电器是指当继电器线圈电流高于整 定值而动作的继电器。它主要用于频繁、重载启 动场合，作为电动机或主电路的短路和过载保护。 电流继电器反应电流增大而动作，能够使继电器 开始动作的最小电流称为电流继电器的动作电流。 继电器动作后，再减小电流，使继电器返回到原 始状态的最大电流称为电流继电器的返回电流。
FENGNINGZHIJIAOZHONGXIN
2、电压继电器 电压继电器是一种电子控制器件，它具有控制 系统（又称输入回路）和被控制系统（又称输出 回路），通常应用于自动控制电路中，它实际上 是用较小的电流去控制较大电流的一种“自动开 关”。
FENGNINGZHIJIAOZHONGXIN
电压继电器的文字符号是KV。 这种继电器并联在主电路中，线圈的导线粗， 匝数多，阻抗大，刻度表上标出的数是继电器的 动作电压。 型号含义：
继电保护的任务与基本要求
一、继电保护任务 电力系统在运行中会发生故障，最常见的故障 是各种类型的短路。当短路故障发生时，将伴随 出现很大的短路电流和部分地区下降，对电力系 统可能产生以下后果： 1、破坏电力系统并联运行的稳定性，引发电 力系统振荡，甚至造成系统瓦解、崩溃。 2、故障点通过很大的短路电流和燃烧电弧， 损坏或烧毁故障设备。
FENGNINGZHIJIAOZHONGXIN
返回电流与动作电流之比称为电流继电器的返回 系数。
电流继电器的动作电流恒大于返回电流，显然 电流继电器的返回系数恒小于1，堆积规程规定 一般不小于0.85。
电流继电器的文字符号是KA。 电流继电器分为过电流继电器、欠电流继电器 和感应过电流继电器。
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
高压电工作业
高压电工作业
FENGNINGZHIJIAOZHONGXIN
FENGNINGZHIJIAOZHONGXIN
第八章 继电保护与二次系统
高压电工作业
第一节
FENGNINGZHIJIAOZHONGXIN
