注：⑴.关键层指：TO、GT、PC、BN+、ROM、W1、VIA、METAL、TU、BC、SGE、SN（MG）、GW（MG）。 ⑵.非关键层指：除关键层次和PAD之外的其他层次。
涂胶基本流 程
DNS 涂胶系统图：
前处理（PRIMING） 涂胶（APPLY）
30photoresistfilmdepthfocuscenterfocuscenterfocuslensdepthfocus31idofudofindependenceuseable32imagedefocus33defocuseffectbestfocus04um06um08um10um02um10um08um06um04um02um34focusexposurematrix焦点和曝光量在光阻线条上的效应焦点和曝光量在光阻线条上的效应固定固定cdcd对焦点和曝光量的等高图对焦点和曝光量的等高图对应于可接受的外部极限的两条对应于可接受的外部极限的两条cdcd曲线曲线cdcd规格规格在线宽形貌和胶的损失量三个规格基在线宽形貌和胶的损失量三个规格基础上构建的焦点曝光量工艺窗口础上构建的焦点曝光量工艺窗口35各层次各层次matrixstepmatrixstep参考条件参考条件36defocus产生的原因autofocusautoleveling37边缘效应38边缘效应autofocusautolevelingng
涂胶去边规范：AL、CP层次2-3mm 其他层次1-2mm
8
涂胶（Coating）
☆涂胶的关键在于控制膜厚及其均匀性
影响光刻胶厚度和均匀性的主要参数：[括号内的值为 实际工艺参数设置] • 环境温度（23°C) • 环境湿度(40%) • 排风净压力(5 mmaq) • 光刻胶温度(23°C+/-0.5） • 光刻胶量（1.2-1.5cc) • 旋转马达的精度和重复性 • 回吸量 • 预旋转速度 预旋转时间 最终旋转速度 最终旋转时间 最终旋转加速度
光刻的工艺过程
光刻的工艺过程
光刻是一种重要的微电子工艺，用于制造芯片上的微型结构。
它的基本工艺流程包括：准备工作、光刻胶涂覆、光刻曝光、显影、清洗和检验等步骤。
首先，需要准备好基片，并进行表面清洗和处理，以保证光刻胶的附着性和质量。
然后，在光刻机上进行光刻胶涂覆，将光刻胶均匀地涂覆在基片表面，形成一层薄膜。
接下来，将光刻胶暴露在紫外线下，通过掩膜对光刻胶进行局部光照，使其变化形态。
曝光后，光刻胶会在光照部位发生化学反应，形成图案。
然后，进行显影处理，将未暴露部分的光刻胶清除，保留下光刻图案。
显影后，进行清洗处理，将光刻胶残留物清除干净，以便进行下一步工艺。
最后，进行质量检验，检查光刻图案的质量和精度，以保证产品的性能和可靠性。
总的来说，光刻的工艺过程需要严格的操作流程和高精度的设备，以保证产品的质量和性能。
- 1 -。
光刻工艺步骤介绍课件PPT
圆片低速渐静止或静止
喷显影液
圆片轻转（依靠圆片表面张力显影液在圆片表面停留一段时间）
较高速旋转（甩去圆片表面的显影液）
喷水旋转
加速旋转（甩干）
停止旋转并取片
显影后烘（坚膜）
圆片送回片架显影工艺完成
显影方式
显影方式 静态浸渍显影 圆片静止显影液喷在圆片表面，依靠圆片表面张
力使显影液停留在圆片上，圆片轻轻的转动，让显影液在圆片表 面充分浸润，一段时间后，高速旋转将显影液甩掉。如：SVG、 DNS、TEL设备。 旋转喷雾显影 圆片旋转由高压氮气将流经喷嘴的显影液打成微小 的液珠喷射在圆片表面，数秒钟显影液就能均匀地覆盖在整个圆 片表面。如：以前5寸SVG设备。 影响显影质量因素 显影时间 影响条宽控制精度 显影液的温度 影响显影的速率
曝光工艺流程 蚀工序就能将图形留在圆片上。
光刻工艺步骤实例-N-WELL的形成
高精度光刻图形与曝光光源有着直接的关系。
红其外中线 对 圆辐光片射刻加胶从热感片光起架主中要作取用出是波长为435. 预对位（找平边）
如：SVG、DNS、TEL设备。
圆片由机械手臂传输到载 片台（Stage）上
1光刻机自身的定位精度包括光学、机械、电子等系统的设计精度和热效应；
热板传导加热
基本原理：光刻工艺中最关键的工序它直接关系到光刻分辨率、留膜率、条宽控 制等。
2 硅片的加工精度和硅片在热加工氧化、扩散、注入、烘片等过程中的形变；
静态浸渍显影 圆片静止显影液喷在圆片表面，依靠圆片表面张力使显影液停留在圆片上，圆片轻轻的转动，让显影液在圆片表面充
分浸润，一段时间后，高速旋转将显影液甩掉。
基8n本m（原g理线：）光、刻3工65艺n流中m（最程i关线单键）的、上工24的序8n它批m直（号接DU关：V系远到紫光外刻线分）辨等率光、谱留线膜。率、条宽控 制等。
光刻工艺的主要步骤

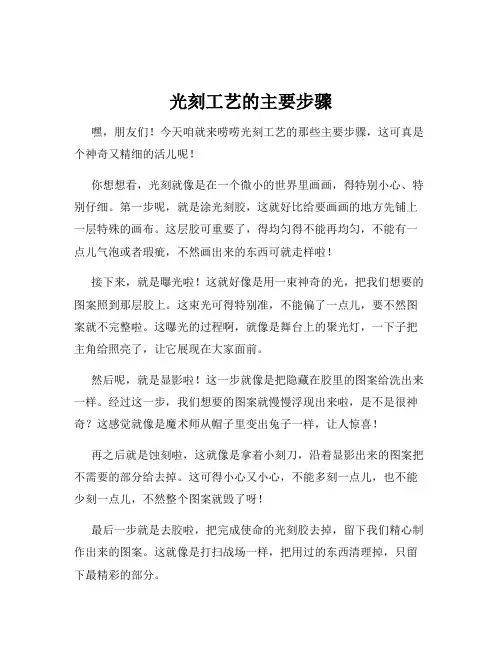

光刻工艺的主要步骤嘿，朋友们！今天咱就来唠唠光刻工艺的那些主要步骤，这可真是个神奇又精细的活儿呢！你想想看，光刻就像是在一个微小的世界里画画，得特别小心、特别仔细。
第一步呢，就是涂光刻胶，这就好比给要画画的地方先铺上一层特殊的画布。
这层胶可重要了，得均匀得不能再均匀，不能有一点儿气泡或者瑕疵，不然画出来的东西可就走样啦！接下来，就是曝光啦！这就好像是用一束神奇的光，把我们想要的图案照到那层胶上。
这束光可得特别准，不能偏了一点儿，要不然图案就不完整啦。
这曝光的过程啊，就像是舞台上的聚光灯，一下子把主角给照亮了，让它展现在大家面前。
然后呢，就是显影啦！这一步就像是把隐藏在胶里的图案给洗出来一样。
经过这一步，我们想要的图案就慢慢浮现出来啦，是不是很神奇？这感觉就像是魔术师从帽子里变出兔子一样，让人惊喜！再之后就是蚀刻啦，这就像是拿着小刻刀，沿着显影出来的图案把不需要的部分给去掉。
这可得小心又小心，不能多刻一点儿，也不能少刻一点儿，不然整个图案就毁了呀！最后一步就是去胶啦，把完成使命的光刻胶去掉，留下我们精心制作出来的图案。
这就像是打扫战场一样，把用过的东西清理掉，只留下最精彩的部分。
你说这光刻工艺神奇不神奇？每一步都得小心翼翼，就像走钢丝一样，稍有偏差就前功尽弃啦！但正是因为有了这么精细的工艺，我们才能有那些厉害的芯片，让我们的电子设备变得越来越强大。
这就好像是搭积木，一块一块小心地堆起来，最后建成一座漂亮的城堡。
所以啊，可别小看了这光刻工艺的主要步骤，它们可都是至关重要的呢！没有它们，哪来我们现在这么方便快捷的科技生活呀！这就像是一场精彩的演出，每一个环节都不能出错，才能给观众带来最棒的体验。
咱得好好感谢那些在背后默默努力的科学家和工程师们，是他们让这一切成为可能啊！怎么样，现在是不是对光刻工艺的主要步骤有了更深刻的认识啦？。
《光刻曝光系统》PPT课件
表面生长氧化层
硅片截面
光刻工艺的简介
通过湿法腐蚀，主要用于去除掉没有光刻胶保护部分的 氧化硅层或铝层。 利用光刻胶的抗蚀性和阻隔离子的能力，有选择的保护 硅片表面的氧化层、氮化硅层、铝层等等，就是光刻工 艺的意义。
表面生长氧化层
硅片截面
光刻工艺总结
硅片处理 涂胶
前烘
曝光
后烘
蚀剂/反转 /缓解胶膜
抗蚀剂。 应力/避免
硅片边缘 粘连。
形成边胶 温度太高或
工艺中易 时间过长变
产生缺陷 脆灵敏度变
需边胶去 差反之溶解
除(EBR)
太快。
接触式/
化学放大抗 显影是产生 光刻胶在显
接近式/扫 蚀剂必须曝 图形的关键 影后再烘烤
描投影/分 光后烘酸化 步骤负胶显 硬化坚膜。
步重复/步 提高灵敏度。 影没曝光的 对刻蚀和离
光学仪器工程及系统设计
第六章 光刻曝光系统
光刻曝光系统
光刻发展历史
光刻工艺及光刻机结构
光刻原理 曝光系统基本结构 曝光系统技术难点 曝光系统发展前景
光刻发展历史
➢ 1958年世界上出现第一块平面集成电路，在短短的五十多年 中，微电子技术以令世人震惊的速度突飞猛进地发展，创造 了人间奇迹。人类社会和整个世界都离不开微电子技术。
光刻工艺的简介
曝光完成，接下来的工艺 是显影，通过浸泡显影液， 被曝光的正性光刻胶或未 曝光的负性光刻胶会被溶 除。从而实现将掩膜上的 图形复印到胶层。
表面生长氧化层
硅片截面
上图为显影机，构 造与匀胶机类似
光刻工艺的简介
至此，光刻工艺简介告一段落，经过显影后的QC检验后 即可送往下步工序。 光刻的下步工序为：湿法腐蚀、干法刻蚀、离子注入
8 基本光刻工艺PPT课件
4
工艺步骤 目的
对准和曝光
在掩膜版和图形在晶圆上 的精确对准和光刻胶的曝 光。负胶是聚合物
光刻胶中的感光剂是用来产生或者控制聚 合物的特定反应。如果聚合物中不添加感光剂， 那么它对光的敏感性差，而且光谱范围较宽， 添加特定的感光剂后，可以增加感光灵敏度， 而且限制反应光的光谱范围，或者把反应光限 制在某一波长的光。
15
• 添加剂 光刻胶中的添加剂主要在光刻胶薄膜中用
来吸收和控制光线，可以阻止光刻胶没有被曝 光的部分在显影过程中被溶解。 8.5 光刻胶的表现要素
从晶圆上去除光刻 胶层
氧化层 晶圆
6
如果掩膜版的图形 是由不透光的区域决 定的，称其为亮场掩 膜版；而在一个暗场 掩膜版中，掩膜版上 的图形是用相反的方 式编码的，如果按照 同样的步骤，就会在 晶园表面留下凸起的 图形。
暗场掩膜版主要 用来制作反刻金属互 联线。
亮场 暗场
7
刚才介绍了对光有负效应的光刻胶，称为负 性胶。同样还有对光有正效应的光刻胶，称为正 胶。用正性胶和亮场掩膜版在晶园表面建立凸起 图形的情况如图8.7所示。
对光刻胶的要求包括一下几个方面： • 分辨率
在光刻胶层能够产生的最小图形通常被作 为对光刻胶的分辨率。产生的线条越小，分辨 率越高。分辨率不仅与光刻胶本身的结构、性 质有关，还与特定的工艺有关，比如：曝光光 源、显影工艺等。
稀化光刻胶，通过旋转 形成薄膜
光刻过程ppt课件
曝光后烘
玻璃转化温度Tg 烘烤温度大于Tg 光刻胶分子热迁移 过曝光和曝光不足的光刻胶分子重排 平衡驻波效应, 平滑光刻胶侧壁提高分辨率
硅片冷却
PEB后，显影前，硅片放置在冷却板上冷 却至环境温度 高温会加速化学反应引起过显影 光刻胶CD变小
显影
显影液溶解部分光刻胶 正胶显影液通常使用弱碱性的溶剂 最常用的是四甲基氢铵 将掩膜上的图形转移到光刻胶上 三个基本步骤:显影－清洗－干燥
显影后烘
使光刻胶中的溶剂蒸发 提高抗刻蚀和抗离子注入性 提高光刻胶和硅片表面的黏附性 聚合化并稳定光刻胶 光刻胶流动填平针孔
图形检查
不合格的硅片将被去除光刻胶返工 –光刻胶的图形是临时性的 –刻蚀和注入后的图形是永久的. 光刻是可以返工的 刻蚀和注入后不能返工 光学显微镜 扫描电子显微镜(SEM)
硅片冷却
需要冷却到环境温度 硅片在冷却板上冷却 硅的热膨胀率:2.5×10-6/°C 对于8英寸硅片,改变1°C引起0.5微米的直 径差
对准和曝光
接触式曝光：分辨率较高，但是容易造成掩膜版和光刻 胶膜的损伤。 接近式曝光：在硅片和掩膜版之间有一个很小的间隙 (10～25m)，可以大大减小掩膜版的损伤，分辨率较低 投影式曝光：利用透镜或反射镜将掩膜版上的图形投影 到衬底上，优点：掩模版与晶片不接触，掩模不受损伤； 对准是观察掩模平面上的反射图像，不存在景深问题；掩 模版上的图形是通过光学技影的方法缩小，并聚焦于感光 胶膜上，掩模版上可以有比实际尺寸大得多的图像(通常 掩模图形的尺寸是实际尺寸的1～10倍)，提高了对准精度， 避免了微细图形制作的困难，也减弱了灰尘微粒的影响。 缺点：投影系统光路复杂,对物镜成像能力要求高。
基本光刻工艺流程
《基本光刻工艺流程》光刻工艺可有意思啦。
咱先从晶圆准备说起。
晶圆就像个小舞台，得把它弄得干干净净、平平整整。
要是有个小灰尘小颗粒啥的，那后面的表演可就砸啦。
这就好比盖房子，地基得打好。
光刻胶涂覆也重要呢。
光刻胶就像是给晶圆穿上的一层特殊衣服。
这层衣服得涂得均匀，不能有的地方厚有的地方薄。
就像咱涂指甲油，得涂得漂亮，不能坑坑洼洼的。
涂覆光刻胶有专门的设备，能把光刻胶均匀地铺在晶圆上。
曝光这一步可关键啦。
这就像拍照一样，不过是用特殊的光来给晶圆上的光刻胶拍照。
光线就像神奇的画笔，把设计好的图案画在光刻胶上。
这光可不是普通的光，是经过特殊处理的，能让光刻胶发生奇妙的变化。
曝光的设备得很精密，稍微有点偏差，图案就不对啦。
显影也不能小瞧。
显影就像是把曝光后的光刻胶冲洗一下，把不需要的部分去掉。
这就像我们洗照片，把多余的药水冲掉，留下我们想要的图像。
显影的溶液得选对，时间也得控制好。
要是时间太长或者溶液不对，可能把该留下的光刻胶也冲走了，那就坏事啦。
蚀刻是个厉害的步骤。
这时候就是对晶圆进行真正的加工啦。
用化学或者物理的方法，把晶圆上不需要的部分去掉。
就像雕刻一样，把多余的石头凿掉，留下精美的雕像。
蚀刻得精确，不能伤到该留下的部分。
光刻胶去除也有讲究。
做完前面的步骤，光刻胶完成了它的使命，得把它去掉啦。
就像演出结束，演员得卸妆一样。
得用合适的方法把光刻胶清除干净，不能留下残留，不然会影响晶圆的质量。
基本光刻工艺流程就是这样一系列神奇的步骤。
每个步骤都得小心翼翼，就像走钢丝一样，不能出一点差错。
这光刻工艺就像一场精彩的魔术表演，把设计好的图案完美地呈现在晶圆上。
光刻工艺流程很奇妙，需要精心操作，容不得半点马虎。
基本光刻工艺流程显影到最终检验
第九章基本光刻工艺流程-曝光到最终检验概述在本章，将解释从光刻胶的显影到最终检验所使用的基本方法。
本章末尾将涉及膜版工艺的使用和定位错误的讨论。
目的完成本章后您将能够：1.划出晶圆在显影之前及之后的剖面图。
2.列出显影的方法。
3.解释硬烘焙的方法和作用。
4.列出晶圆在显影检验时被拒绝的至少五个原因。
5.划出显影-检验-重做工作过程的示意图。
6.解释湿法刻蚀和干法刻蚀的方法和优缺点。
7.列出从氧化膜和金属膜上去除光刻胶的机器8.解释最终检验的方法和作用。
