300MW、350MW定冷水系统说明书
定冷水净化装置使用说明书(1)
TPRI定冷水智能净化装置使用说明书西安热工研究院有限公司二〇一九年八月目录1原理 (1)2控制指标 (1)3阀门名称及编号 (2)4主设备结构图 (3)5控制逻辑关系 (3)6电导率表校准 (4)7投运 (5)8停运 (6)9巡检 (6)10注意事项 (6)附件1：系统图 (7)1原理FNC系列发电机定冷水智能净化装置，通过调节进入定冷水箱水的电导率，使进入发电机定子冷却水的pH达到最佳防腐范围，可使发电机铜腐蚀减少到中性水工况的1%。
由图1可知，pH值只有控制在8.0-9.0才能有效抑制铜腐蚀。
图1 发电机冷却水的pH值对铜线棒腐蚀的影响2控制指标表1 #1定冷水控制指标控制指标名称控制指标值电导率（μS/cm，25℃） 1.0-2.0μS/cmpH值（25℃）8.0-9.0铜含量（μg/L）≤10补水流量（m3/h）0.3-0.7取样流量（L/h）>103阀门名称及编号4主设备结构图5控制逻辑关系用户名：1密码：111电导率下限：1.6μS/cm。
（单击即可修改，下同）阀门开度步长1：按2%调节。
（打开阀门的开度控制）时间设定1：15s电导率上限：1.8μS/cm阀门开度步长2：按2%调节。
（关闭阀门的开度控制）时间设定2：10s电动球阀电导率设定：2.5μS/cm时间设定3：300s图2 定冷水智能净化装置参数设定设备自动运行状态下：电调门动作逻辑关系：补水电导率低于电导率下限值时，电调门按阀门开度步长1的设定值开大，按时间设定1设定值动作一次；补水电导率高于电导率上限值时，电调门按阀门开度步长2的设定值关小，按时间设定2设定值动作一次；在补水电导率介于电导率下限值与电导率上限值之间时，电调门不动作。
电动保护门动作逻辑关系：补水电导率高于电动门电导率设定值时，等待设定3的时间后电动保护门自动关闭。
补水电导率低于电动门电导率设定值时，电动保护门在等待时间设定3的时间后自动打开。
6电导率表校准电导率表是瑞士Swan公司生产，其中电导率电极的电极常数为0.0415，其中补水电导率表的输出量程为0-20μS/cm。
关于300MW发电机组定冷水断水保护系统的可靠性分析
我 厂 发 电 机 为 三 相 隐 极 式 同 步 发 电 机， 型号为ＱＦ Ｓ Ｎ 一 ３ ０ ０ － ２ ， 冷却方 式 为水冷 加 氢冷， 定 子线 圈的冷 却 水通 过 外 部 进水 管 进 入 发 电机励 端 定 子机 座 内 的环 形 总 进水 管 ， 其 中一 路 通 过 聚 四 氟 乙烯 绝 缘 水 管 流 入 定 子 线棒 中的 空 心导 线 ， 然后 从 线 圈 的 另一 端 （ 汽端 ） 经绝 缘 引水 管 汇入 环 形 出 水 管 ； 另一 路 经绝 缘 引水 管 流入 定 子线 圈主 引线 ， 出 主 引 线后 经绝 缘 引 水管 汇入 安 置 在 出 现 盒 内 的 出水 管 ， 然 后 也经 外 管道 汇 入 汽端 环 形 出 水管 ， 双路 水 流最 后 从 汽端 机座 上部 流 出 发 电机， 经总 出水 管 返 回到 水 箱 。 发 电 机 在 断 水情 况 下的 保 护设 置 方 式 ： 是 考 虑让 发 电 机 在 定 子 线 圈冷 却 水 突 然 中 断 后 暂 时 继 续 运 行 一个 较短 的时 间（ 例如 ２ ０ Ｓ ） ， 以 便通 过 启动 备 用 泵等 措 施 来恢 复 供水 ， 如 在 设定 的 时 间 内发 电机 的 水 系统 不 能恢 复 供水 ， 发 电机将 立 即 解列 跳 闸停 机 。 定子 线 圈水 流 量 低和 定 子 线 圈水 流 量 非 常 低 报 警 信 号 表 明通 过 定 子 线 圈的 水 流 量低 于 正 常流 量 、 或流 量过 低 即将 危及 发 电 机定 子线 圈的 安全 。 这 两 个信 号 由若 干 个 差压 开 关发 出。 这 些 差 压 开关 跨 接 在从 定 子 线 圈总 进 、 出汇水 管 上 引出 的信 号 管上 。 例 如 我厂３ ０ ０ ＭＷ 发电机 定子 冷却水 保护设置如下。 当 定 子 线 圈 水 流 量 降 至 额 定 流 量 的 ８ ０ ％时 ， 将 发 出“ 定 子 线 圈水 流 量 低 报 警 信 号 ； 当 定 子 线 圈水 流 量 进 一 步 降至 额 定 流 量的７ Ｏ ％时 ， 将发 出“ 定 子 线 圈 水 流 量 非 常 低” 报 警信 号 。 定冷水流量低于４ ４ ｔ ／ ｈ 时 报 警， 低 于３ ９ ｔ ／ ｈ 时保 护 动作 。 “ 定 子 线 圈流 量 非常低 ” 报 警 信 号 发 出后 延 时 ３ ０ Ｓ ， 发 电机 即跳 闸 ， 以 保 护 定 子 线 圈不 应 冷 却 水 流 量 过低而 引起烧毁事 故。 正 常 运 行 时 定 冷 水 流 量一 般 为 ５ Ｏ ～５ ５ ｔ ／ ｈ 。
定冷水系统使用说明书教材
更改者:QYS59氢油水系统产品代号：XS67定冷水系统使用说明书文件代号：X9000173 版本：1更改日期：更改通知单号：编制：高帅校对：李雅秋审核：李恩德批准：潘海升北京北重汽轮电机有限责任公司2012 年04 月13 日目录1 定子冷却水系统特性..................................................... 2.1.1特殊说明：...........................................................2.1.2 概述: ..............................................................2..1.3设计参数：...........................................................2.1.4尺寸特性: ............................................................2.1.5电源规格：........................................................... 3. 2定子冷却水系统说明..................................................... 3.2.1定子冷却水系统功能（见附图）： (3)2.2 定子冷却水的供给（见附图） (4)2.3回水装置（见附图）...................................................................................... 7.2.4控制和仪表（见附图） .................................................................................. 8. 3定子冷却水系统运行................................................... 1.0 3.1投运所需的辅助设备.. (10)3.2 定子冷却水系统投运前的准备........................................ 1.2 3.3定子冷却水系统的投运 (13)3.4 运行 (14)3.5定子冷却水系统停止运行 (17)4定子冷却水系统维护................................................... 1.7 4.1在工作期间必须遵守的说明 .......................................... 1.7 4.2预防性维修（见附图） . (18)4.3 在正常运行期间的修理维护（见附图） (19)5 发电机自身水路的反冲洗 (21)6储存 (21)附图 (22)定子绕组所需水流量：高压引出线所需水流量：离子交换器水流量：定子绕组进口水温：定子绕组出口水温：在正常运行条件下水的电导率：PH值：7-9硬度：允许有微量：NH 机械杂质：60 m3/ h9 m3/ h4 m3/h45 C60 Cv 0.5〜1.5卩s/ cm （发电机进口）v 2X 10-3mo/m33无2300 mm1400 mm3200 L650 kg1定子冷却水系统特性1.1特殊说明：北京北重汽轮电机有限责任公司提醒各用户注意：1）请严格按照说明书里给出的准则执行；2）如有违背本说明书的操作，我公司将不负任何责任1.2概述:定子冷却水系统的作用，是保证软化水通过定子绕组空心导线进行循环，以便带走损耗热量，并使定子绕组的进水温度保持恒定，减小定子绕组与氢冷铁芯之间的相对位移。
内冷水系统
一
2
内冷水系统简介 示意图： 定子绕组汽端水接头 1-涤纶绳 2-线圈 3-绝缘盒 4-反磁螺 栓 5-连接片 6-支架板 7-绝缘端环 8绝缘引水管 9-圆环形汇水管。
一
2
内冷水系统简介 示意图：
冷却水在定子绕组内部采用并 联单流水路，即一个线圈边为一条 水路。大型汽轮发电机均采用这种 水路。水从励端圆形汇水总管引入 端部后分为两个支路并行流向汽端， 但一路是从下层线棒流过去，与另 外一路从上层线棒流过去的水路汇 合，再经过绝缘引水管到汽端汇水 总管，如左图所示：
七
内冷水冷却器及滤网切换
二、内冷水滤网切换（以A切B为例）：
1、检查发电机内冷水系统工作正常。 2、检查内冷水A滤网在工作状态。 3、检查内冷水B滤网放水门已关闭，出入口门已关闭。 4、开启内冷水B滤网顶部放空气门。 5、微开启内冷水B滤网出口手动门注水排气，注意观察内冷水流 量变化，当内冷水B滤网顶部放空气门有连续水流流出时将其 关闭，全开内冷水B滤网出口手动门。 6、缓慢开启内冷水B滤网进口手动门，同时缓慢关闭内冷水A滤网 出口手动门，注意观察内冷水流量变化。 7、关闭内冷水A滤网进口手动门。
六
内冷水系统投运及维护
四、内冷水系统的逻辑与保护
1、内冷水泵单操停止条件:发电机灭磁开关已断开或另一台内冷 水泵在运行。 2、内冷水泵联锁保护:运行泵停运或运行泵进出口压差小于 0.14MPA,自启动备用泵。 3、定子冷却水断水保护及报警： 发电机定子线圈进水流量低于10t/h（此信号与定子内冷水流 量低I值20t/h相与），送至电气保护柜延时30s跳发电机。 定子冷却水系统报警 内冷水滤网差压达0.10MPa,报警. 发电机定子线圈进水流量低于20t/h，报警。 发电机氢水压差低到0.035MPa,报警。 备注：发电机断水保护信号取决于“发电机进出口压差L”和“发 电机进出口压差LL”两个条件的满足。当系统中积存空气 或者切换内冷水泵操作不当时，内冷水流量的扰动容易引 起压差值过低而误发断水保护信号。
定冷水的启动与停运（笔记6）附送定冷水说明书
定冷水的启动与停运（笔记6）附送定冷水说明书关于定冷水系统，推荐下面这些学习笔记链接：1.机组运行中定冷水能不能反冲洗？2.今天分享一份定冷水系统试卷，知识点很全！3.运行中对定冷水温为什么不能过高或过低?4.定冷水系统这几类异常情况处置，老司机必须掌握5.老问题：关于定冷水防虹吸管6.分享一个SKG-300-3型发电机定冷水说明书7.发电机定子冷却水系统学习（附哈电机定冷水说明书）8.发电机定子冷却水系统学习9.发电机断水保护，断水信号从哪来？有没有误跳闸风险？10.发电机水氢氢冷是什么意思，为什么要用氢冷，而不是空气，二氧化碳？最近几次定冷水学习笔记回顾：1.为什么定冷水从发电机励端进、汽端出？2.定冷水小汇流管是什么？还带个流量计！3.定冷水电导率高会不会导致机组跳闸？（笔记3）4.定冷水箱液位高会不会跳机？（笔记4）5.定冷水系统这些压力开关都是干啥的？（笔记5）今天学习定冷水系统的启动与停运，笔记如下：一、定冷水系统运行有哪些注意事项：1.定冷水系统启动前发电机内要先充入气体，充入气体前要先投入密封油，因此发电机氢水油三个系统要按照投运密封油、充气体、投运定冷水的顺序进行。
（密封油系统学习笔记合集）1.运行中要控制发电机进水环处水压低于氢压0.035MPa以上，防止定冷水漏入发电机。
（此笔记介绍了氢水差压开关：密封油差压阀氢压信号管内走的是油还是氢气？）2.若密封油系统故障，需要降低氢气压力运行，必须保持发电机进水环处最低水压不低于0.15MPa。
3.正常运行时发电机定冷水温度要高于氢气温度，但也不能过高。
定冷水温度过低，容易使发电机内氢气受到冷却而结露，影响发电机绝缘性能，温度过高会会使发电机定子绕圈过热，严重时将引起停机保护动作而停机或负荷受限。
（运行中对定冷水温为什么不能过高或过低?）二、定冷水系统启动1.将阀门状态摆布正确，各定冷水泵、滤网、冷却器出入口门全开，定冷水泵再循环门全开、发电机进、出水门全开，反冲洗门关闭，发电机出水端顶部放空气开启。

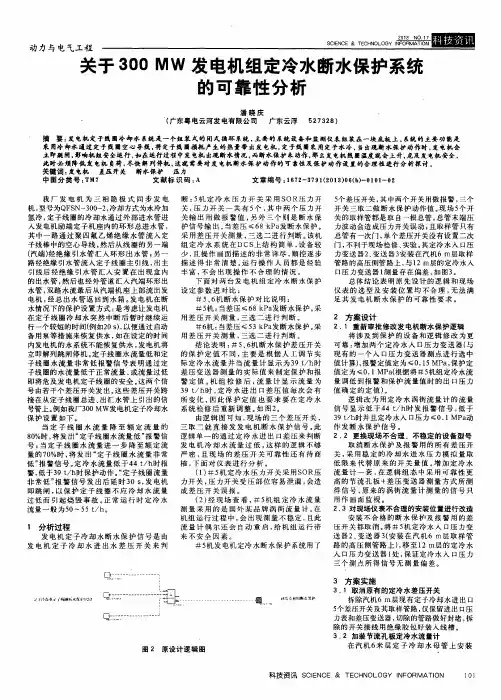

关于300 MW发电机组定冷水断水保护系统的可靠性分析
关于300 MW发电机组定冷水断水保护系统的可靠性分析主题词：发电机差压开关断水保护压力1、引言：我厂发电机为三相隐极式同步发电机，型号为QFSN-300-2，冷却方式为水冷加氢冷，定子线圈的冷却水通过外部进水管进入发电机励端定子机座内的环形总进水管，其中一路通过聚四氟乙烯绝缘水管流入定子线棒中的空心导线，然后从线圈的另一端（汽端）经绝缘引水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出现盒内的出水管，然后也经外管道汇入汽端环形出水管，双路水流最后从汽端机座上部流出发电机，经总出水管返回到水箱。
发电机在断水情况下的保护设置方式：是考虑让发电机在定子线圈冷却水突然中断后暂时继续运行一个较短的时间(例如20秒)，以便通过启动备用泵等措施来恢复供水，如在设定的时间内发电机的水系统不能恢复供水，发电机将立即解列跳闸停机。
?定子线圈水流量低和定子线圈水流量非常低报警信号表明通过定子线圈的水流量低于正常流量、或流量过低即将危及发电机定子线圈的安全。
这两个信号由若干个差压开关发出。
这些差压开关跨接在从定子线圈总进、出汇水管上引出的信号管上。
例如我厂300MW发电机定子冷却水保护设置如下：当定子线圈水流量降至额定流量的80%时，将发出“定子线圈水流量低”报警信号；当定子线圈水流量进一步降至额定流量的70%时，将发出“定子线圈水流量非常低”报警信号。
定冷水流量低于44T/H时报警，低于39T/H时保护动作。
“定子线圈流量非常低”报警信号发出后延时30秒，发电机即跳闸，以保护定子线圈不应冷却水流量过低而引起烧毁事故。
正常运行时定冷水流量一般为50~55T/H。
2、分析过程：发电机定子冷却水断水保护信号是由发电机定子冷却水进出水差压开关来判断：5机定冷水压力开关采用SOR压力开关,压力开关一共有5个,其中两个压力开关输出用做报警值，另外三个则是断水保护信号输出。
当差压≦68Kpa发断水保护。
定冷水说明书
上海汽轮发电机 有限公司 说 明 书 汽轮发电机定子冷却水系统Q0A460F503代 替 第 共 页 2 页 1 旧底图总号底 图 总 号会 签 日 期 签 字标准检查 校 核 编 制批 准审 查 资 料 来 源27目 次1. 概述2. 产品结构简介3. 接收、吊运及储存4. 安装5. 运行6. 检查与维护7. 定子水系统信号说明书的附图：附图1 定子线圈和主引线外部水路的冲洗 附图2 定子线圈和主引线内部水路的现场冲洗 附图3 定子线圈干燥附图4 定子主引线和并联环的干燥 附图5 定子水路恢复 附图6 离子交换器使用说明 附图7 水箱液位控制器各开关整定附图8 定子冷却水系统及设备连接图（见随机图纸）底图总号1. 概述本说明书对水氢冷300MW至600MW级汽轮发电机定子线圈内冷水系统作了比较详细的介绍，是定子线圈内冷水系统的安装、使用和维护的指导性文件。
2. 产品结构简介2.1 水系统特点及功能定子线圈冷却水系统是一个组装式的闭式循环系统，主要的系统设备和监测仪表组装在一块底板上，便于安装、操作和维护。
本系统的特点及功能简介如下：a. 采用冷却水通过定子线圈空心导线，将定子线圈损耗产生的热量带出发电机。
b. 用水冷却器带走冷却水从定子线圈吸取的热量。
c. 系统中设有过滤器以除去水中的杂质。
d. 用旁路式离子交换器对冷却水进行软化，控制其电导率。
e. 使用监测仪表及报警器件等设备对冷却水的电导率、流量、压力及温度等进行连续的监控。
f. 具有定子线圈反冲洗功能，提高定子线圈冲洗效果。
g. 水系统中的所有管道及与线圈冷却水接触的元器件均采用抗腐蚀材料。
2.2 发电机线圈冷却水路系统定子线圈冷却水通过外部进水管进入发电机励端定子机座内的环形总进水管，其中一路通过聚四氟乙烯绝缘水管流入定子线棒中的空心导线，然后从线圈的另一端（汽端）经绝缘引水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。
300MW汽轮发电机氢、油、水控制系统说明书
版本号：A 东方电机股份有限公司A191 300MW汽轮发电机氢、油、水控制系统说明书目录1.概述 (2)2.氢气控制系统 (2)2.1 主要技术参数 (2)2.2 氢气系统工作原理............................................................. .. (2)2.3 氢气系统的设备布置 (3)2.4 氢气系统安装注意事项 (4)2.5 氢气系统的调试 (4)2.6 关于发电机的气体置换 (5)2.7 氢气系统的运行和维护 (5)3.密封油系统 (6)3.1 概述 (6)3.2 主要技术参数 (6)3.3 系统工作原理 (6)3.4 密封油系统主要设备 (7)3.5 设备布置和安装注意事项 (8)3.6 密封油系统的调试与整定 (9)3.7 运行中注意事项 (10)3.8 定期重点检查项目 (13)3.9 日常监视与检修 (15)4. 定子线圈冷却水系统 (15)4.1 主要技术参数 (15)4.2 系统工作原理 (15)4.3 系统主要设备 (16)4.4 设备布置 (17)4.5 安装注意事项 (17)4.6 调试与整定 (17)4.7 定子线圈冷却水系统的运行和维护 (18)5. 氢油水控制系统控制逻辑原理及信号有关事项 (19)6. 补充说明 (19)1 概述氢油水控制系统是发电机的辅助系统。
它分为三个部分：即氢气控制系统，密封油系统和定子线圈冷却水系统。
1.1 氢气控制系统：用以置换发电机内气体，有控制地向发电机内输送氢气，保持机内氢气压力稳定，监视机内氢气纯度及液体的泄漏，干燥机内氢气。
1.2 密封油系统（或称密封瓦供油系统）：用以保证密封瓦所需压力油（又称密封油）不间断地供应，以密封发电机内的氢气不外泄。
1.3 定子线圈冷却水系统：用以保证向定子线圈不间断地供水。
监视水压，流量和电导率等参数。
系统还设有自动水温调节器，以调节定子线圈冷却水进水温度，使之保持基本稳定。
发电机定子冷却水系统说明书
汽轮发电机定子冷却水系统说明书目次1 概述2 产品结构简介3 接收、吊运及储存4 安装5 运行6 检查与维护7 定子水系统信号说明书的附图附图1 定子线圈和主引线外部水路的冲洗附图2 定子线圈和主引线内部水路的现场冲洗附图3 定子线圈干燥附图4 定子主引线和并联环的干燥附图5 定子水路恢复附图6 离子交换器使用说明附图7 水箱液位控制器各开关整定附图8 定子冷却水系统及设备连接图（见随机图纸）附：技术数据1 概述本说明书对水氢冷300MW至600MW级汽轮发电机定子线圈内冷水系统作了比较详细的介绍，是定子线圈内冷水系统的安装、使用和维护的指导性文件。
2 产品结构简介2.1 水系统特点及功能定子线圈冷却水系统是一个组装式的闭式循环系统，主要的系统设备和监测仪表组装在一块底板上，便于安装、操作和维护。
本系统的特点及功能简介如下：a.采用冷却水通过定子线圈空心导线，将定子线圈损耗产生的热量带出发电机。
b.用水冷却器带走冷却水从定子线圈吸取的热量。
c.系统中设有过滤器以除去水中的杂质。
d.用分路式离子交换器对冷却水进行软化，控制其电导率。
e.使用监测仪表及报警器件等设备对冷却水的电导率、流量、压力及温度等进行连续的监控。
f.具有定子线圈反冲洗功能，提高定子线圈冲洗效果。
g.水系统中的所有管道及与线圈冷却水接触的元器件均采用抗腐蚀材料。
2.2 发电机线圈冷却水路系统定子线圈冷却水通过外部进水管进入发电机励端定子机座内的环形总进水管，其中一路通过聚四氟乙烯绝缘水管流入定子线棒中的空心导线，然后从线圈的另一端（汽端）经绝缘引水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。
双路水流最后从汽端机座上部流出发电机，经总出水管返回到水箱。
环形进水管和出水管的顶部通过一根排气管相互连接，排气管直接与水虹吸的作用。
总进、出水管之间装有压差表计和一系列压差开关，用于指示冷却水通过定子线圈的水流压降，并对不正常的压降发出报警信号。
斯里兰卡300MW气系统说明书
In thenormaloperation, the specified parameter of the hydrogen decompressor is 0.30MPa; during the operation of the generator, when the hydrogen pressure of the machine reduces to 0.285MPa, the pressure switch worksandsendsout the alarm signal of “low pressure”. When the hydrogen pressure rises to 0.315MPa, the pressure switch works and sends out the alarm signal of “high pressure”. Then adjust the hydrogen inlet by hand by opening theventvalve to reduce the hydrogen pressure to 0.30MPa.
四、主要设备
Main equipments
1．氢气干燥器：
Hydrogen dryer
在机组的运行过程中，机内的氢气由于与密封油的接触或其他原因，氢气湿度将会增高。氢气系统设有氢气干燥器，氢气干燥器的进口与发电机的高压区相连，氢气干燥器的出口与发电机的低压区相连。通过氢气干燥器的运行，可以连续排出机内氢气所含有的水分，从而达到降低氢气湿度的作用。
定子冷却水系统说明书
定子冷却水控制系统使用说明书目录1概述2定子冷却水控制系统工作原理3定子冷却水控制系统的组成4 定子冷却水控制系统的设计参数4.1水量4.2 水压4.3进水温度4.4出水温度5 定子冷却水控制系统的主要设备5.1 水泵5.2水箱5.3水-水冷却器5.4水过滤器5.5 离子交换器5.6水温调节器5.7 电导率计及其传感器6水控制系统的报警信号7水系统的安装、操作及保管7.1安装7.2操作7.3存放期间的保管8定子冷却水系统及其管路的安装、试验及冲洗8.1说明8.2泄漏的预防8.3定子绕组及其它组件的空气试验8.4空心定子线圈的除水和干燥8.5定子线圈及水管路的冲洗9用氮气为水系统加压10定子冷却水控制系统的运行10.1 水系统运行前的准备10.2定子冷却水系统的气体置换及充氮10.3给水系统加压10.4水系统的循环检查10.5定子水冷却器的运行10.6离子交换器的运行10.7 水过滤器的运行10.8水箱的运行10.9水系统运行时的注意事项11开关运行情况12 关于发电机断水保护13 定子水系统发生异常现象的分析13.1断水现象13.2水电导率增加的原因定子冷却水控制系统使用说明书1概述:该型定子冷却水控制系统是为600MW汽轮发电机配套而设计和制造的。
该系统向发电机定子绕组提供连续不断的冷却水并对其进行监控和保护。
该型汽轮发电机采用水氢氢冷却方式，即定子绕组为水冷却。
发电机所需冷却水的水质、水量、水压、水温等均由本系统来保证。
本说明书是定子冷却水控制系统现场调试、起动运行及集装维修工作中的技术说明和技术指导性文件。
2定子冷却水控制系统工作原理:冷却水控制系统采用闭式循环方式，使连续的高纯水流通过定子线圈空心导线，带走线圈损耗。
进入发电机定子的水是从化学车间直接引来的合格化学除盐水。
补入水箱的化学除盐水通过电磁阀、过滤器，最后进入水箱。
开机前管道、阀门、集装所有元件和设备要多次冲洗排污，直至水质取样化验合格后方可向发电机定子线圈充化学除盐水。
发电机定冷水系统介绍
趣味 百科
2精0选ppt
定子水箱
定子水箱定子水箱经给水管路与主回路连接，定子水 箱能吸收热胀冷缩导致水的容积发生变化，并排出多余的 水并起到换气的作用。在发电机投入运行的过程中当向系 统注水时，它临时满足了补水的需要。通过水箱的流量很 小，该流量的作用是将主回路中的气泡带到水箱。水箱上 设有液位计以观察箱内的水位。当水位下降至低水位以下 时，报警信号被触发。
水氢冷发电机
直接水冷却 直接氢冷 表压0.3MPa
(320- 450MVA)
水氢冷发电机
直接水冷却 直接氢冷 表压0.4MPa
(450- 800MVA)
水氢冷发电机
全水冷发电机
直接水冷 却
直接水冷却
直接氢冷 表压 0.5MPa
直接水冷却
(900-1200MVA)
(800-1200MVA)
8精选ppt
定冷水系统的主要功能
•保证冷却水不间断地流经定子绕组空心线圈，将绕组因 损耗产生的热量带走，以保证温升（温度）符合发电机的 设计要求。 •控制监测进入定子线圈的压力、流量、温度、水的电导 率等参数，使之符合相应规定。 •设有自动水温调节器，以调节定子线圈进水温度，使之 保持基本稳定，离子交换器，用以提高和保持冷却水的水 质。 •在冷却器中由辅机冷却水带走定冷水从定子绕组吸收的 热量，定冷水系统是一个闭式循环水系统。 •具有定子绕组反冲洗功能，提高定子绕组冲洗效果。
绕组二端的压降。 此压降也反映了定子绕组的冷却水流量。
4精0选ppt
4、压力监测3
主过滤器二端的压差 补水过滤器二端的压差 此二个过滤器分别设有压差变送器以监测过滤器 的积垢度。 当过滤器二端的压差超过了设定的范围后，触发 报警。 补水过滤器还作为补水流量低报警监测。
发电机定冷水系统说明书
1 概述本说明书0EG.460.210是北京北重汽轮电机有限责任公司制造330MW 水氢氢冷却汽轮发电机定子水冷外部控制系统产品在储存、安装、运行及维修工作中的指导性技术文件。
2 技术参数2.1系统参数2.1.1 设计参数:330MW2.1.2 水质标准(1) 电导率：0.5～1.5μS/cm(2) PH值：7～9(3) 硬度：< 2μm0l/L(4) 允许有微量NH3(5) 无机械杂质2.1.3 氢水压差发电机正常运行时氢气压力和水压之差≤0.1MPa。
2.2 电器特性正常电路: 380V A.C (三相)配电盘: 220V A.C(三相)3 产品结构简介3.1 系统功能及工作原理3.1.1 功能本系统向发电机定子绕组和母线提供水质、压力、温度和流量符合要求的冷却水，并提供相应的控制和报警信号，保证发电机安全运行。
3.1.2 工作原理本装置把两台水泵、两台过滤器，一只树脂捕捉器、一台离子交换器及定子线圈进水温度调节单元等主要元件集装于一个底盘上，并配有JX001水集装集中接线盒。
水箱单独安装（据用户需要水箱也可装于集装底盘上），两台管式冷水器为单独集装。
本机组为调峰机组，定子线圈进水温度恒定波动值（±2.5℃）。
为了适应发电机不同工况时的运行要求，既需要控制定子线圈的进水温度，也要减小定子线圈出水温度的波动。
为达此目的，本系统采用了两套电动温度调节单元(见附图一)、据用户需要也可采用两套气动温度调节单元(见附图二)，一套为三通合流阀调节单元，调节定子线圈进水温度（在集装上）；一套为三通分流阀调节单元，适当调节定子水流量，借以调节定子线圈出水温度的波动（此装置不在集装上）。
系统为闭式循环，一台水泵由水箱吸水，把水分别送入冷水器和三通合流阀温度调节单元调节后，分成两路，一路（主回路）经水过滤器及1#、2#流量计进入定子线圈及母线室，带出发电机的损耗热量返回水箱；另一路经阀门25-3流经离子交换器处理后返回水箱，以保持水质参数正常。
关于300 MW发电机组定冷水断水保护系统的可靠性分析
动力与电气工程1 跳闸事故原因分析根据跳闸的位置,通常把跳闸的因素分为两种,即主变开关导致的跳闸和线路导致跳闸。
其中,线路导致跳闸根据不同的情况可分为超级跳闸故障和开关误动故障以及母线故障三种[1]。
主变开关导致的跳闸通常可分为两种,即主变三侧开关跳闸以及主变低压侧跳闸。
出现跳闸故障后首先要对跳闸原因进行相应分析,参照上述的几种跳闸故障进行相应的判断。
可采取二次侧以及一次设备的检测得出相关的结果进行分析。
线路导致跳闸主要是因为受到区外故障的影响,从而导致故障联动反应的出现。
主变开关导致的跳闸中,导致主变低压侧跳闸的主要因素是由于主变低压侧产生母线故障,而低压侧的电流实际运行已经超过了线路能够承受的最大值,由此导致主变低压侧跳闸的发生。
上述不同因素导致的跳闸故障的判别一般采用保护掉牌的检查方式进行相关的检查。
除上述原因外还有一些人为以及自然原因,比如一些相关的工作人员没有相关的操作资格证,加上技术不过关或者思想上的不重视,也会导致变电运行跳闸情况的发生。
变电运行中使用的电力设备由于超过了有效期而导致了变电运行跳闸情况,也是存在的。
根据科学有效的判别方法对跳闸故障原因进行分析,得出结论后,应即刻对跳闸故障进行处理,以免出现供电系统瘫痪,产生大面积停电的现象。
2 对跳闸事故的进行相应的处理2.1线路导致跳闸的处理方式线路导致的跳闸通常情况通常需要对系统进行全面的检查,以判断产生跳闸事故的原因。
通常情况下如果控制开关为电磁类,应当对动力保险接触的运行情况进行检查,由于电磁类的开关受到运行磁场的干扰情况时常发生,因此在变电运行的日常工作中需及时进行检查[2]。
在检查时应当对跳闸开关以及消弧线进行特别检查,消弧线所在的位置较为特殊,在分区检查时可能会被工作人员忽视,但是由于消弧线出现的问题导致跳闸故障的发生的情况并不少见,所以在对电力设备进行检查时,需更加仔细的进行检查,出现问题及时处理;当控制开关为弹簧类开关时,应当对弹簧的工作状况及储能进行相应的检查,若是发现弹簧不能正常工作时,需进行及时的更换,因为弹簧工作不正常就会引起线路联动处的开关产生不正常反应,最终引发导致线路故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SKG-300-3型汽轮发电机水系统使用维护说明书0EA〃466〃267目录1 系统说明------------------------------------------------------------------- 12 验收、吊运及储存------------------------------------------------------- 33 安装------------------------------------------------------------------------- 44 运行及检查维护---------------------------------------------------------- 45 信号系统------------------------------------------------------------------- 51 系统说明1.1 概述定子绕组冷却水系统是一个闭式循环系统。
本系统的特点及功能如下:(1) 采用高纯度冷却水通过定子线圈空心导线将定子线圈损耗产生的热量带出；(2) 用水冷却器带走高纯度冷却水从定子绕组吸收的热量；(3) 用旁路离子交换器对冷却水进行软化，降低其电导率；(4) 水系统中与绕组水接触的所有管道、阀门、设备、元件均采用不锈钢，材质1Cr18Ni9Ti；(5) 使用监测仪表及报警装臵等设备对冷却水的电导率、流量、压力及温度等进行连续的监控。
1.2 设计参数(见附表)1.3 发电机内部水系统冷却水通过外部总进水管进入位于发电机定子机座内的空心导线，然后从导线的另一端经汇流管进入水箱，进水管和出水管上部通过排气管相互连接，该排气管还可起防止虹吸作用。
排气管直接与水箱相连。
进出水管之间装有差压开关，用于指示通过定子线圈的水流压降并对不正常的压降发出报警信号。
在进水管和发电机定子机座之间还装有差压开关，差压开关的高压端接至定子机座内部，低压端与进水管(水压)相连。
正常运行时，发电机内的氢压高于水压，当发电机内氢压下降到仅高于进水压力0.035MPa时，该压差开关动作发出报警信号。
1.4 水箱水箱是闭路水系统中的一个储水容器。
发电机定子出水首先进入水箱，这样可消除发电机定子绕组冷却水回水汽化现象，回水中如含有微量氢气可在水箱内释放，当水箱内氮气压力升高到0.035MPa，安全阀打开自动排气。
当水箱内氮气压力高于0.042MPa时发出报警信号。
水箱装有液位计。
液位计上设有磁记忆触点，能对水箱液位进行监控。
1.5 水泵定子水系统中装有两台并联的离心式水泵，泵的出口处装有单向止回阀，两台水泵互为备用且具有联动功能。
该功能由跨接在水泵进出口管道上的差压开关来实现，当一台运行中的水泵发生故障而使得泵两端压差下降到差压开关的整定值时开关动作，发出1＃泵或2＃泵报警信号，同时自动启动备用泵，以维持水系统的正常运行。
1.6 水冷却器水系统中装有两台并联的水冷却器，正常情况下一台运行，另一台备用。
1.7 水过滤器定子水系统中装有两台并联的水过滤器，正常情况下一台运行，另一台备用。
水过滤器的滤芯用脱脂棉线制成，过滤器筒体的底部设有排污口，过滤器的两端跨接着差压开关。
当过滤器两端差压增大到一定值时，差压开关动作发出“过滤器差压高”报警信号，此时应及时将备用过滤器投入运行并清理被堵塞的过滤器芯。
1.8 离子交换器水系统的功能之一是保持进入定子线圈的冷却水电导率小于2μs/cm，这是因为绝缘引水管须承受线圈对地全电压。
冷却水的低电导率是通过连续地从主循环冷却水中引出一小部分冷却水经过混床式离子交换器来实现的。
流经离子交换器的冷却水水量可以通过浮子流量计来指示；通过离子交换器的水量可由阀门控制。
在正常情况下，只需少量的冷却水经过离子交换器即可保证主循环水路中冷却水的导电率处于规定的指标，只有当定子水系统刚充入水时或补充了不洁水时，才有必要增大流经离子交换器的水量。
树脂失效可重新更换新树脂，一般运行周期为三个月。
1.9 水箱供氮系统水系统水箱是密闭的，在水箱液位上的空间充满一定压力的氮气，氮气来源于充氮管路(见0EA〃349〃196)，充入水箱的氮气压力由一只减压器自动整定在0.014MPa。
发电机正常运行时机内处于高氢压状态，此时少量氢气将通过绝缘引水管渗入冷却水并在水箱内释放。
为防止水箱内压力过高。
水箱管路上设有安全阀，可自动排气。
当氮气压力超过0.042MPa时报警。
当水箱内未充氮时，水系统仍可运行，但不推荐这种运行方式，因为这种情况下由于氧的作用，空心导线的腐蚀速度将大大增加。
1.10 定子绕组水路的排水和干燥为了便于定子绕组的绝缘试验，应在试验前将定子水系统中的水彻底排放，在放水之前，水箱应先减压，并切断水箱与供氮系统的联系，然后将水箱的残余氮气排入大气。
定子绕组内部水路排水和干燥时，本系统可通过关闭阀门切断水系统的各组成部分，当所有定子绕组内的水通过排放管排掉后，就可将水箱内的水放掉，为了进一步干燥定子绕组水路，本系统允许对水箱和定子线圈充入压缩空气，然后打开项22快速开启阀释放压力，利用气流迫使导线中残留的水份冲出。
1.11 供水和补水系统水系统的补充水来自锅炉除盐水，该水应先依次通过电磁阀、逆止阀、流量计和离子交换器，然后进入水箱。
1.12 电导率仪定子线圈冷却水的电导率由二个电导率仪来监测，其中一个安装在定子线圈进水管路上，另一个安装在离子交换器出水管路上，电导度仪的读数以μs/cm(25℃)为单位并输出4～20mA信号。
2 验收、吊运及储存2.1 概述水冷系统是一个组装体，系统中所有元件集装在一块底板上，组装件上所有出口法兰在装运前都用反法兰封住，以防脏物进入。
2.2 验收当水系统组装件运到目的地后，用户应立即进行检查，如发现损坏应尽快与制造厂联系处理。
2.3 吊运系统组装件4根立柱上有吊孔供用户使用，当心不要损坏任何一个部件。
2.4 储存水集装应放在4℃以上的库内存放。
绝不允许将装臵在露天存放。
3 安装3.1 概述定子绕组供水装臵必须定位安装，然后通过管道与发电机连接，为了防止杂质进入管路系统，接管前所有盖板均不得拆除。
3.2 定子绕组及其它零部件的气密试验在安装发电机上的定子绕组冷却水管和对发电机做气密试验之前，应对发电机定子绕组及其它零部件作气密试验。
4 运行4.1 定子绕组供水系统的运行准备装上过滤器芯，电导率仪和离子交换树指，为了防止树脂处于干燥状态，应立即向水系统充水，树脂不允许结冻。
4.2 系统的投入运行系统的投入运行前应使系统及线圈中充满水，打开433＃电磁阀及523＃、506＃、503＃、507＃、505＃、504＃、448＃阀门，排除系统中残留空气。
4.3 水箱中充氮打开510＃阀门使水箱中水位保持在中间水位(正常水位)向水箱中充入0.014MPa的氮气。
4.4 运行状态的检查在发电机运行之前，应先检查一下泵运行情况，确认二台水泵进水阀门处于全开位臵，如果正常才允许投入运行一台水泵，另一台作为备用。
4.5 冷却器的运行冷却器出口水温在正常情况下不应超过45℃二次水温不允许超过33℃。
4.6 离子交换器的运行在循环水路进行适当整定后，在发电机投入运行前，循环水的导电率必须符合技术说明中的规定值，由水泵打出的循环水的一部分经过419＃阀门进入离子交换器处理，使水达到运行要求。
4.7 检查与维护定子水系统应定时进行维修检查。
4.7.1 每日维护应每日对定子水系统的运行工况做必要的记录，如水箱水位、氢水差压及发电机进水的水温、水压、水量和冷却水出水水温等。
4.7.2 每周维护每周应交替主、备用水泵一次，检查过滤器两端的水压降。
4.7.3 每月维护应交换主、备用水冷却器、过滤器，及时冲洗、检查。
5 信号系统运行5.1 水泵差压开关信号每台水泵都装备有二个差压开关，如果运行中的1＃水泵其两端压差由于某种原因下降到0.14MPa时，差压开关将发出1＃水泵的报警信号，同时另一个差压开关将启动2＃水泵，使之投入运行，同样，跨接于2＃水泵的差压开关也有同样功能。
5.2 水过滤器压降过大信号当水系统运行一段时间后，过滤器两端的压差会逐渐增大，当增大到比设定值高到0.03MPa时发出报警信号。
5.3 补水信号补水信号表明电磁阀已经打开，补充水正进入定子水系统中。
补充水一般来自锅炉除盐水系统。
该报警信号由设在电磁阀上的记忆开关反映。
5.4 定子绕组进水温度高、定子绕组出水温度高信号定子绕组进出水温度高的信号由温度开关发出，这些开关通常安装在发电机外部总进出水管道上。
当进水温度达到50℃时，进水温度开关将发出报警信号，此时应检查一下冷却器的外部水流量是否满足要求，当发电机出水温度超过75℃时，出水温度开关将发出报警信号，此时运行人员必须立即查明原因，并应采取正确措施使之恢复正常，否则应及早降低负荷直至停机处理。
5.5 水箱液位高或水箱液位低信号水箱液位高或低的报警信号由安装在水箱上的磁珠液位计磁记忆开关发出。
水箱正常水位为550mm，当水位升到650mm液位计发出高液位报警信号，当水位降到450mm液位计发出低液位报警信号，同时又可控制电磁阀自动补排水。
5.6 定子绕组水流量低，定子绕组水流量非常低信号定子绕组水流量低和非常低信号报警，表明通过定子绕组的水流量低于正常流量，或流量过低已危及发电机，这两个信号由跨接在发电机进出水信号管上和发电机进水管道上的差压开关发出。
5.7 定子绕组两端水压降大信号定子绕组两端水压降大信号报警，表明绕组两端水压降比正常值高到0.35MPa，该信号由跨接在发电机总进出水管引出的信号管上的差压开关发出。
如果定子绕组进水处被大的外来杂质堵塞，就会发出“定子绕组两端压降大”报警。
同样，若从总出水管引出信号管通大气，或两台泵同时运行而导致水量过大时也会报警。
5.8 离子交换器出水电导率高、定子绕组进水电导率高信号电导率高信号报警，表明环循水导电率已超过规定运行条件。
该报警信号是由一个发送器和显示表组成的一套装臵中发出的。
水的导电率是通过测量定子绕组内部循环水的电阻值来确定。
它的报警开关是由设在显示表上的上限报警接点发出来的。
“离子交换器出水电导率高”报警，表明通过离子交换器的水并未完全软化而且其电导率已超过1.5μs/cm，应及时检查处理“定子绕组进水导电率高”信号用于监视定子进水电导率，当进水导电率达到5μs/cm，二次仪表应能发出报警信号，此时加大处理水的水量或更换循环水。
5.9 发电机氢水压差低信号发电机氢水压差低信号是由一个差压开关报警的，此开关跨接于励端进水管与发电机座内部(氢压)。
当氢压降到只比进水压高出0.035MPa时，此信号就报警。
