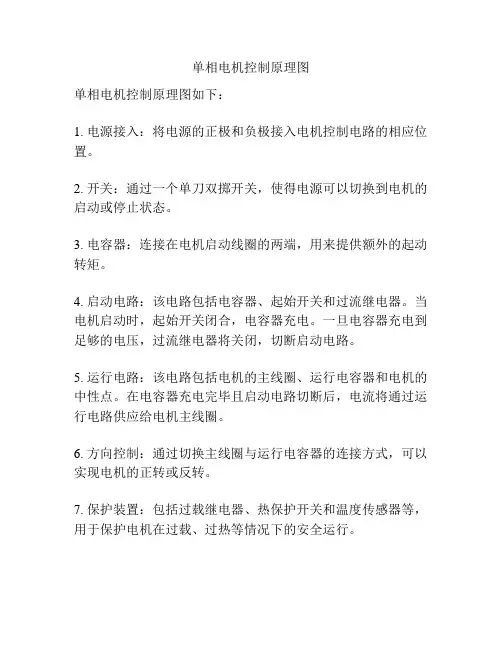

单相电机控制原理图如下：
1. 电源接入：将电源的正极和负极接入电机控制电路的相应位置。
2. 开关：通过一个单刀双掷开关，使得电源可以切换到电机的启动或停止状态。
3. 电容器：连接在电机启动线圈的两端，用来提供额外的起动转矩。
4. 启动电路：该电路包括电容器、起始开关和过流继电器。
当电机启动时，起始开关闭合，电容器充电。
一旦电容器充电到足够的电压，过流继电器将关闭，切断启动电路。
5. 运行电路：该电路包括电机的主线圈、运行电容器和电机的中性点。
在电容器充电完毕且启动电路切断后，电流将通过运行电路供应给电机主线圈。
6. 方向控制：通过切换主线圈与运行电容器的连接方式，可以实现电机的正转或反转。
7. 保护装置：包括过载继电器、热保护开关和温度传感器等，用于保护电机在过载、过热等情况下的安全运行。
8. 控制信号：可通过控制开关、遥控器或自动控制系统等方式，对电机进行启停、运行和方向控制。
单相电机正反转接线图_220v正反转实物接线图_单相电机正反转原理图
单相电机正反转接线图_220v 正反转实物接线图_单相电机正反转原理图单相电机正反转接线图_220v 正反转实物接线图_单相电机正反转原理图相电机接线图及原理有不少电工对单相电机的接线不太清楚,小编先对单相电机的正反转原理讲一下。
单相电动机有两组线圈,有一个公共端,一个运行端,一个启动端,电容接在运行端和启动端之间。
电源接在公共端和运行端时,电机正转;电源接在公共端和启动端时,电机反转;只有运行线圈和启动线圈截面积一样的单相可逆电机,才能正反转,否则反转不能带负荷。
单相电机正反转接线图单相电机正反转原理单相电容电机有两个绕组,即启动绕组和运行绕组。
两个绕组在空间上相差90 度。
在启动绕组上串联了一个容量较大的电容器,当运行绕组和启动绕组通过单相交流电时,由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90 度角,先到达最大值。
在时间和空间上形成两个相同的脉冲磁场,使定子与转子之间的气隙中产生了一个旋转磁场,在旋转磁场的作用下,电机转子中产生感应电流, 电流与旋转磁场互相作用产生电磁场转矩,使电机旋转起来。
一般运行绕组（主线圈）线径较粗一点,启动绕组（副线圈）线径较细,用万用表量启动绕组比运行绕组的电阻值稍大一点儿。
单相电机启动原理分:1 、电阻启动式（电冰箱电机等）;2、电容启动式（木工电刨电机等）;3、电容运转式（洗衣机、电风扇等）;4、电容启动运转式。
电容启动式电机在电机启动后电容就断电了,断电原理是在电机轴上有一个离心开关,达到一定转速开关就断了,如果断不开启动线包就会烧毁;电容运转式电机电容在电机启动或正常运转时都在工作、如果电容容量变小将造成电机启动困难,风扇转慢,风速降低故障。
单相电机正反转接线方法是这样,主线圈的1（2）接副线圈的2（1）,这样就正传,反过来主线圈的1（2）接副线圈的1（2）,这样就反转, 以上两个图,一般的常规单相电机都可以用,不论他的主线圈与副线圈的参数一样不一样,另外还有一种单相电机,工作中需要他正反转,但是采用上面的办法,比较麻烦,实现自动控制器件需要也多, 所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了用上面的这个办法外还可以这样第一个图和第二个是一样的,第二个比较清楚一点。
单相电机各种接法
单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。
2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。
3.启动电容串接离心开关，然后和运转电容并联，组成电容组。
启动电容大，运行电容小。
主绕组阻值小，副绕组阻值大。
220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
启动绕组阻值大，运转绕组阻值小。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图4 开关控制正反转接线图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
单相220V电容启动电动葫芦控制电路图
单相220V电容启动双电动葫芦控制电路图
带行走功能的电动葫芦都是由2个单相电动葫芦组成，一般都是两个控制手柄，操作不方便，偶把两个手柄合成一个手柄。
图示电动机的启动线圈和工作线圈参数相等，故采用一个电容担任启动和运行工作。
若两个电机功率不一样，其启动电容不一样大，此时控制电路如图1所示。
若两个电机功率一样，其启动电容一样大，此时控制电路如图2所示。
启动电容可以装在矿泉水瓶里用扎带固定在手柄上面的控制线上。
220V单相交流电机原理图
220V单相交流电机原理图220V单相交流电机原理图单相交流电机原理:用单相电容式电机说明:单相电机有两个绕组，即起动绕组和运行绕组。
两个绕组在空间上相差90度。
在起动绕组上串联了一个容量较大的电容器，当运行绕组和起动绕组通过单相交流电时，由于电容器作用使起动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。
在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场互相作用产生电磁场转矩，使电机旋转起来。
220V交流单相电机起动方式大概分一下几种:第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图一第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图二第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值:双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V正反转控制:图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
单相电机电容接线图和方法
单相电机电容接线图和方法单相电机电容接线图如下：
单相电机电容接线方法如下：
1、拿到单项电机以后，首先要了解单相电机，单相电机有两部分组成，一个定子，一个转子一般引出的就是这三根线，其中两根线之间是需要并联一个电容器。
2、查看电机的名牌，也就是电机的参数，从电机参数中可以了解
这个电机的基本信息，在下半部分差初中可以明确的看到适配电容为
3μf,那么就要准备这个适配电容。
3、找到这个适配电容以后就可以参照电机上面所贴的连接图示进
行接线，首先要把电容器电机的几根线的线头先拔出来，也就是漏出
1.5公分左右的铜丝线。
4、根据接线原理图，把蓝线红线和电容连接在一起，把黄线空出去，当然，电容是不分正负极的，你可以两头线随便接，前提是接牢固。
5、接好以后剩下的黄线就是连接电源，也就是220V的火线，然
后剩下俩根线用其中一根线连接电源的零线，这样就能形成一个回路，而电容在其中就起到启动电容的作用。
6、所有的线连接完毕，做好绝缘处理，你就可以上电测试啦，如
果出现问题，那就要进行排查，要么是电容问题，要么是电机问题，
电容在电路中产生的作用就是储存电势和电机中的电势形成电势差，
然后产生磁力带动电机转动。
220V单相交流电机原理图
220V单相交流电机原理图220V单相交流电机原理图单相交流电机原理:用单相电容式电机说明:单相电机有两个绕组，即起动绕组和运行绕组。
两个绕组在空间上相差90度。
在起动绕组上串联了一个容量较大的电容器，当运行绕组和起动绕组通过单相交流电时，由于电容器作用使起动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。
在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场互相作用产生电磁场转矩，使电机旋转起来。
220V交流单相电机起动方式大概分一下几种:第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图一第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图二第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值:双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V正反转控制:图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
单相电机电容并联接法电动机
单相电机电容并联接法 - 电动机单相电机电容接线图-单相电机正反转-220v单相电机接线图-单相电机电容接法-单相电机电容的作用-单相电动机正反转把握-220V沟通单相电机起动方式或许分一下几种：第一种，分相起动式，如图1所示，系由帮助起动绕组来帮助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
其次种，电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈连续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子带有离心开关的电机，假如电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
838电子正反转把握：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全全都的。
一般洗衣机用得到这种电机。
这种正反转把握方法简洁，不用简单的转换开关。
图1，图2，图3，图5 正反转把握，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的推断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
以后我们会间续告知大家倒顺开关实物的接线图图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关把握正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图,这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色,兰色线接入电源,黑色线是起动绕组线圈引出线,白色线运行绕组线圈引出线,左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在平安上没有肯定保障。
41图详解各种电机设备、元件接线电路（电工电气人收藏）
41图详解各种电机设备、元件接线电路（电工电气人收藏）1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz 交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
单相电容运转电动机
单相电容运转电动机的设计摘要单相感应电动机是利用交流电的单相电源供电的一类电机。
广泛应用于家用电器（电风扇、电冰箱、洗衣机等）、空调设备、电动工具、医疗器械及轻工设备中。
单相电容运转电动机，其最大特点是额定运行时的力能指标优良，与同容量的其它单相感应电动机相比较，它的重量较轻、体积较小、效率和功率因数高。
它特别适用于轻载起动和要求长期运行的场合，如洗衣机、空调设备等，是产量最大、应用最广泛的一类单相感应电动机。
因此，对单相感应电动机，尤其是电容运转式单相感应电动机进行研究，对于提高人们生活质量，推动科技进步以及节约自然资源及能源等，有着极大的价值及现实意义。
其结构特点是接在单相交流电源上的主副两绕组，在空间错开 /2电角度，主绕组电感大，副绕组电路中串入运转电容器，转子上有笼型绕组。
起动及运行过程中，主副两绕组同时工作。
堵转转矩小，堵转电流小，有较高的效率及功率因数。
关键词单相电容运转电动机；笼型转子；设计The single-phase asynchronous motorAbstractThe single-phase asynchronous motor is uses the alternating current a single-phase source power supply kind of electrical machinery. Widely applies in the domestic electric appliances (electric fan, electric refrigerator, washer and so on), in the air-conditioning plant, the power tool, the medical instrument and the light industry equipment. The single-phase electric capacity revolution electric motor, its most major characteristic is time the fixed movement strength can the target be fine, with passes the capacity other single-phase asynchronous motors to compare, its weight is light, the volume to be small, the efficiency and the power factor is high. It is suitable specially for the underloading starting and the request long-term movement situation, like the washer, the air-conditioning plant and so on, are the output are biggest, apply a most widespread kind of single-phase asynchronous motor. Therefore, to the single-phase asynchronous motor, the electric capacity revolution type single-phase asynchronous motor conducts the research particularly, regarding improves the people quality of life, promotes the advance in technology as well as saves the natural resource and the energy and so on, has the enormous value and the practical significance. the its unique feature is meets on the single phase AC power source's host vice-two windings, staggers /2 electrical angle in the space, the main winding inductance is big, in the secondary winding electric circuit the string enters the revolution capacitor, on the rotor has the cage type winding. In the starting and the movement process, the main vice-two windings also work. Stops up transfers the torque to be small, stops up transfers the electric current to be small, has the high efficiency and the power factorKeywords The single-phase electric capacity revolution electric motor；Rotor cage type；Design目录摘要 (I)Abstract (II)第1章绪论 (1)1.1单相感应电动机的发展背景 (1)1.2单相感应电动机的研究目的及意义 (1)第2章单相感应电动机基本原理 (3)2.1单相感应电动机的原理 (3)2.2单相电容运转电动机原理 (4)2.3数学模型 (5)2.4单相感应电动机的分类 (8)2.5单相感应电动机的结构 (8)2.5.1机座 (9)2.5.2铁心 (9)2.5.3绕组 (9)2.5.4端盖 (9)2.5.5轴承 (9)2.5.6离心开关或起动继电器和PTC起动器 (9)2.5.7铭牌 (10)2.6单相电容运转电动机特点 (10)第3章单相电容运转电动机的启动调速反转保护 (11)3.1单相电容运转电动机的启动 (11)3.2单相电容运转电动机的调速 (11)3.3单相电容运转电动机的反转 (12)3.4单相电容运转电动机的保护 (12)第4章电磁计算 (13)4.1额定数据 (13)4.2性能指标 (13)4.3主要尺寸的确定 (13)4.4主绕组的计算 (19)4.5主绕组参数计算 (21)4.6转子参数计算 (22)4.7磁路计算 (23)4.8副相绕组计算 (26)4.9起动计算 (28)第5章设计结果分析 (36)5.1 设计结果 (36)5.2 绕组形式 (37)结论 (38)致谢 (40)参考文献 (41)附录 (42)附录A：外文资料 (54)附录B：中文翻译 (63)第1章绪论1.1单相感应电动机的发展背景随着社会生产的进步和人民生活水平的不断提高，单相感应电动机的生产在近20年来有了突飞猛进的发展。
电容启动三种单相电动机正反转接线图
电容启动三种单相电动机正反转接线图
江苏省泗阳县李口中学沈正中
单相电容启动电动机有两个绕组,分别是主绕组又叫工作绕组、运行绕组,另一个是副绕组又叫起动绕组;两个绕组的线径和匝数一般是不同的,主绕组线径比粗些,匝数略少些;副绕组电阻大些,用万用表量下就知了,但也有少数主绕组和副绕组完全相同倒顺电动机;多数电动机的副绕组和主绕组在电路中是同时工作的;接线方法是：副绕组和电容电路串联后与主绕组并联,再接到220V电路中;
单相电容启动电动机可分为三种,即电容运转式、电容起动式和电容运转兼起动式双电容电动机;其正反转比起三相电动机任意交换两相接线即可正反转的接线稍复杂些,因为单相电动机有启动电容、运行电容、离心开关等辅助装置,且运行绕组和启动绕组也不同,接错线有可能损坏电动机;
单相电机从绕组上看有两种：一种是正反转电动机也叫倒顺电动机,主绕组和副绕组完全相同；另一种是单向电机,主绕组和副绕组不同,反转时,它的输出功率将变小,有可能损坏电动机;
一、电容运转式电动机
电容运转式电动机是在副绕组上串接有一个电容器,然后与主绕组并联,电动机在工作时或起动时,电容器都参与主绕组共同工作;其接线如图1、图2、图3所示;
二、电容起动式电动机
电容起动式电动机是在副绕组上串接一个电容器和后,再与主绕组并联;电容器在电动机起动时有电流通过,待电动机转速达到其的70％左右,由于转子在运转时产生离心力作用,把离心开关断开,切断了通过电容器的电源,单独由主绕组工作;其接线如图4、图5、图6所示;
三、电容运转兼起动式电动机
电容运转兼起动式电动机是采用双电容连接形式,多用在功率1 KW以上的单相电动机中;其中的起动电容C2容量比运转电容C1容量大一些,接线时不得接错;其接线如图7、图8、图9、图10所示;。
电工知识：单相电机的倒顺开关正反转接线图及原理，值得收藏！
电工知识：单相电机的倒顺开关正反转接线图及原理，值得收藏！有不少电工对单相电机的接线搞不清。
我先对单相电机的正反转原理讲一下。
单机电机里面有二组线圈，一组是运转线圈(主线圈)，一组是启动线圈(副线圈)，大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。
启动线圈电阻比运转线圈电阻大些，量下就知了。
启动的线圈串了电容器的。
也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。
当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。
比起三相电动机的顺逆转控制，单相电动机要困难得多，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。
有接线盒的单相电动机内部接线图上图,是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，你只需要按图接进电源线，用连接片连接Z2和U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。
单相电动机各个元件也好鉴别，电容都是装在外面，用肉眼就可以看清楚接线位置（如上图）启动电容接在V2—Z1位置，运行电容接在V1—Z1间，从里面引出的线也好鉴别，接在（如上图）UI—U2位置的是运行绕组，接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。
用万用表也容易区分6根线，阻值最大的是启动绕组，阻值比较小的运行绕组，阻值为零的是离心开关。
如果运行绕组和启动绕组阻值一样大，说明这两个绕组是完全相同的，可以互为代用。
单相电动机的绕组两端和电容两端不分极性，任意接都可以，但启动绕组和运行绕组不能接反，启动电容和运行电容不能接反，否则容易烧启动绕组220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
单相电容异步电动机原理_单相异步电动机接线图
单相电容异步电动机原理_单相异步电动机接线图单相电机一般是指用单相沟通电源（AC220V）供电的小功率单相异步电动机。
这种电机一般在定子上有两相绕组，转子是一般鼠笼型的。
两相绕组在定子上的散布以及供电状况的纷歧样，能够发作纷歧样的起动特性和作业特性。
当单相正弦电流转过定子绕组时，电机就会发作一个交变磁场，这个磁场的强弱和方向随时刻作正弦规则改动，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。
这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子接连时，这两个旋转磁场在转子中发作两个巨细持平、方向相反的转矩，使得构成转矩为零，所以电机无法旋转。
当咱们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切开磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切开磁力线运动变大。
这么平衡就打破了，转子所发作的总的电磁转矩将不再是零，转子将顺着推进方向旋转起来。
要使单相异步电动机能主动旋转起来，咱们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个适合的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。
这么两个在时刻上相差90度的电流转入两个在空间上相差90度的绕组，将会在空间上发作（两相）旋转磁场，图1电容分相电动机接线图及向量图在这个旋转磁场效果下，转子就能主动起动，起动后，待转速升到必守时，仰仗于一个设备在转子上的离心开关或别的主动操控设备将起动绕组断开，正常作业时只需主绕组作业。
因而，起动绕组能够做成短时作业办法。
但有许多时分，起动绕组并不断开，咱们称这种电机为单相电机，要改动这种电机的转向，只需把辅佐绕组的接线端头沟通一下即可。
在单相异步电动机中，发作旋转磁场的另一种办法称为罩极法，又称单相罩极式电动机。
此种电动机定子做成凸极式的，有南北极和四极两种。
每个磁极在1/3--1/4全极面处开有小槽，把磁极分红两个有些，在小的有些上套装上一个短路铜环，好象把这有些磁极罩起来相同，所以叫罩极式电动机。
单相交流电机原理及原理图
单相交流电机原理及原理图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图一第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图二第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
单相交流电机原理用单相电容式电机说明：单相电机有两个绕组，即起动绕组和运行绕组。
两个绕组在空间上相差90度。
在起动绕组上串联了一个容量较大的电容器，当运行绕组和起动绕组通过单相交流电时，由于电容器作用使起动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。
在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场互相作用产生电磁场转矩，使电机旋转起来。
单相电机电容接线图
单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线。
单相电机各种接法
单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。
2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。
3.启动电容串接离心开关，然后和运转电容并联，组成电容组。
启动电容大，运行电容小。
主绕组阻值小，副绕组阻值大。
220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
启动绕组阻值大，运转绕组阻值小。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图4开关控制正反转接线图1，图2，图3，图5正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
单相电机起动方式有哪几种？单相电机启动和运行原理图解
单相电机起动方式有哪几种？单相电机启动和运行原理图解单相电机启动和运行原理图解启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。
这个交变脉动磁场可分解为两个以相同转。
..启动原理：当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。
这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。
当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。
这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。
单相电不能产生旋转磁场。
要使单相电动机能自动旋转起来，可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上相差90度，即所谓的分相原理。
这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自行启动旋转起来。
它有两个绕组，一般主绕组线径较大一点，还有一个启动绕组（副绕组），启动绕组串联一个电容器，是它的电压迟后电流90度，这样两组绕组得到不同的磁场，形成了旋转磁场，电动机就转起来了。
以分相起动式为例，简单说一下，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇，空调风扇电动机，洗衣机等电机。
单相电容运转异步电机工作原理及故障分析可见对称两相绕组通入对称两相电流产生的旋转磁势与三相电机产生旋转磁势一样。
