单相电容运转异步电机工作原理及故障

降压调速
降压调速方法很多，如串联电抗器（吊扇）、串联电容、 自耦变压器和串连可控硅调压调速。空调中最常用的调压调 速是可控硅（塑封）调压调速。 可控硅调速是改变可控硅导通角的方法，改变电动机端 电压的波形，从而改变了电动机的端电压的有效值。可控硅 导通角α1=180°时，电机端电压为额定值，α1＜180°时电 压波形如下图实线部分，电机端电压有效值小于额定值，α1 越小，电压越低，如下图：
•
• • • • •
B)转速不一致：风叶的变化（不同厂家不同模号）、蒸发 器片距变化、风道的变化、测试环境的变化（温度、湿 度）、电机工艺波动的原因（铝环、定子端部高度控制、 绕线模具变化、气隙变化、硅钢片材料变化等）。 C)电磁声：定子椭圆、同轴度大、轴承距过大、端盖强度 不够、磁路设计不对称。 D)轴承声：装配过程轴承损坏、轴承油脂声、轴承与轴承 室配合松动。 E)摩擦声：定转子相擦、错片、异物、漆瘤及风轮风叶变 形和转轴弯曲等。 F)转速低：转子导条和端环截面过小、定转子气隙偏大； G)温升高：铁芯长度偏低、漆包线截面偏小（即铁、铜耗 过大）、散热不良；
二、单相异步电机的基本结构
• 1、固定部分—定子；由定子铁芯、定子绕组和机座
（壳）组成。 定子铁芯是电机磁路的一部分，一般由0.5mm硅钢 片叠压而成，片与片之间相互绝缘，以减少涡流损 耗。 定子绕组一般由高强度聚酯漆包线绕制而成。 机座（或机壳）一般由A3钢板冲制而成，大电机 （单相）则是钢板卷筒后在与铸铝端盖配合而成， 三相电机一般均为铸铁机座。 2、转动部分—转子：由转子铁芯、转子绕组（纯 铝）、转轴（45＃碳结钢）组成。
抽头调速可分为T型抽头调速和L型抽头调速。L型抽头 调速又可分为主绕组抽头L-1型和副绕组抽头L-2型。目前最 常用的是T型抽头调速和副绕组抽头L-2型调速。原理线路图 见下
T型抽头调速优点：中、低档运行绕组温升低；缺点：电机 高档效率低，主绕组易形成匝间短路（见企业技术标准13设 计案例的DC03.043-001“YDK29-8E电机匝间短路案例分 析”）。 L型抽头调速优点：电机高档效力高，绕组不易形成匝间短 路；缺点：中、低档运行绕组温升高。
抽头调速（重点） 电容运转电动机在调速范围不大时，普遍采用定子绕组 抽头调速。此时定子槽中放置有主绕组、副绕组及调速绕组， 通过改变调速绕组与主、副绕组的联接方式，调整气隙磁场 大小及椭圆度来实现调速的目的。 一般电容运转单相电机，主绕组与副绕组嵌在不同的槽 中，绕组与铁芯间由聚酯纤维无纺布（DMDM或DMD）隔 开，其在空间一般相差90度电角度，且副绕组通过串联一个 工作电容器后与主绕组并接于电源。当电机通电后，主绕组 与副绕组在气隙中共同形成一个有方向有幅值强度的旋转磁 场。其方向与主、副绕组所处的空间位置等有关，它决定了 电机的转向；其幅值强度则与主副绕组的参数设计有关，它 决定了电机输出力矩的大小。该旋转磁场与转子鼠笼转子相 互作用，使电动机按一定的方向旋转。若调换主副绕组的空 间位置，则旋转磁场的旋转方向会相反，该反方向的旋转磁 场与转子相互作用，使电动机的转向也会相反。
不论哪种调速，都各有优缺点，选用哪种除要考虑设计 时要达到哪个结果，还要考虑电机的经济性，一般L型较经 济）。
七、电动机主要参数介绍
• A) 空载输入电流：是指电机在额定工作电压、额定电源频 率、额定电容下、空载运行（轴上输出功率为零）情况下， 流入电动机的电流称为空载电流。单位：A或mA。 B)空载输入功率：是指电机在额定工作电压、额定电源频 率、额定电容下、空载运行（轴上输出功率为零）情况下， 输入电动机的功率。这部分功率消耗主要表现在磁场储能， 定、转子绕组铜耗和铝耗，交变磁通在铁芯损耗，通风、 轴承磨擦产生机械损耗。单位：W（瓦）
塑封PG电机就是可控硅降压调速。对于塑封PG电机， 其绕组工作原理与抽头电机一致，但不同之处在于塑封PG 电机的输入电压不是直接接到电源上的，而是通过电控的输 出端施加电压于电机上的，其电控的输出电压是可调节的。 其电气原理图见图3，调速是利用电机输出转矩与电机输入 电压成近似一次关系，通过改变电机输入电压来改变电机的 输出转矩，起到调节电机转速的作用，其原理如下图示：
i
0
90
180
270
360
ωτ
i=Icosωt
要使单相电机具有起动转矩并旋转，就必须使其分相， 一般的，单相电机分相有以下几种型式： 1、电阻分相 2、电容分相 3、罩极分相 空调风机用单相异步电机几乎均采用第二种方式，即要 使单相电机既能运转又能独立启动，就必须在电机定子铁芯 中嵌放轴线在空间相隔90°电角度的两相绕组，其中一相绕 组称为主绕组（用M表示）。另一相称为副绕组或起动绕组 （用A表示）。副绕组串接一移相元件电容器，形成事实上 的两相电源。原理如7页图示： 在单相电机中，若定子上的主、副两相绕组完全对称， 两相绕组接到两相对称电源上，则与4页三相电机图示一样 也产生在空间旋转的圆形旋转磁势和磁场。
该结构是在电机的轴上装有一个磁环，它一般有6极磁环及 2极磁环2种。当电机转子旋转一圈时，磁环也旋转一圈，磁环 与PG板中的霍尔元件相感应，6极磁环会在PG板的OUTPUT （白）脚中输出3个脉冲，2极磁环会输出1个脉冲，这样根据输 出脉冲的数量就可以知道电机的转速。在电控中设定有预定的 转速值，将它与从PG块中采样取得的转速值相比较，当转速偏 低时，则提高电控的输出电压（可控硅导通角变大），当转速 偏高时，则降低电控的输出电压（可控硅导通角变小），这样 通过PG信号的反馈调节电控输出电压就实现了对电机的平滑调 速。由于电控的输出电压不会高于其输入电压，因此在电机设 计时要保证电机达到高风档的转速时其电控的电压不高于工作 的额定电压。如我国额定电压为220VAC，则设计时的电控电 压一般设计为180VAC~200VAC左右。此参数值设定太低则造 成电机材料浪费，且电控若损坏击穿后电机直通市网电压，其 电机温升会较高；若此参数值设定过高则会造成市网电压降低 时，有可能达不到设定的额定转速，影响空调的能力
由于大多数情况下两相绕组总是不对称的，谐波分量较多， 因此单相异步电机的性能总要比三相异步电机差得多。谐波 对电机的影响主要有以下三个方面： 1、使电机的附加损耗增加； 2、引起电机振动并产生噪音； 3、产生附加转矩，使电机的启动发生困难（某些位置较 大、某些位置又较小、某些位置干脆就不能启动，削弱办法 之一，就是采用斜槽转子。这就是我们看到的转子槽是斜的 原因之一）
•
三、单相电容运转异步电动机工作原理
单相电容运转异步 电机与三相电机的 区别： 三相电机的绕组在 空间按120°电角度 分部，单相异步电 机则按则按90°电 角度分部，见右图
i
0
120
240Biblioteka 360ωτi0
90
1 80
270
360
ωτ

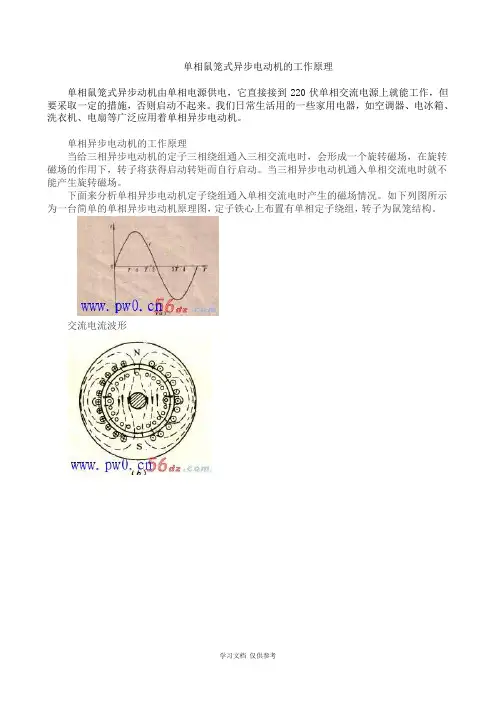

在单相电机中， 由于单相绕组 产生的是脉振 磁场，电机没 有起动转矩， 不能起动，如 右图表示：
单相电容运转异步电机工作 原理及故障分析
一、单相异步电机的定义及标识说明
1、单相异步电机是指由单相电源供电的电动机，但它并不 表示电机的定子上只有一相绕组，它是由空间上相差90°相 位角的两套绕组构成，二者共同产生旋转磁场，在转子上产 生转矩而旋转的电动机。 2、YD（S）Kaa-bc所代表的意义 Y—异步；D（S）—单（双）轴；K—空调用；aa代表功 率名义值；b代表极数；c为设计序号或其它意义 以YDK24-6 T为例说明如下 设计序列号为T、功率名义值 为24W 、极数为6极的单轴伸空调用异步电动机。
•
H)电机冒烟： （1）子绕组匝间短路； （2）焊接线不良致使接触电阻过大，电机发热； (3)电容器击穿，致使电路的容性成分消失，电机单相运 行（事实上电机无法运行，处于堵转状态）； • I）电机带电：电机内部或引出线绝缘不良； • J）电机转速下降 电机部分绕组匝间短路； 电容器容量衰减； 转子断条： • K）电机失速（保护）或不转 霍尔元件失效； 可控硅击穿。即使霍尔元件正常，信号有反馈，但因可 控硅已经击穿，电压已不可调； 转子被异物卡滞或电机无电和烧毁；
可见对称两相绕组通入对称两相电流产生的旋转磁势与 三相电机产生旋转磁势一样。其旋转速度与电源频率和电机 极数有关：即n＝2×60f/p， 其中“f”—电源频率（Hz） “p”—电机极对数 “n”—磁场旋转转速，即电机同步转速（r/min） 当电机中磁场以n速度旋转时，处于旋转磁场中的转子 导条就会切割磁力线而产生感应电势和感应电流，感应电流 在磁场的作用下产生电磁力和电磁力矩，行成一定的转速n’。 一般情况下电机转速n’不等于旋转磁场转速n。因为n’= n时， 转子导条相对旋转磁场是静止的，导条中就不会产生感应电 势和感应电流，电机就不会产生电磁力矩，电机转速就会自 然下降。因转子速度始终低于旋转磁场速度，故称此种电机 为“单相异步电动机”。
四、电容运转单相异步电动机
前面讲到，单相绕组产生的是一个脉振磁势，因此单相电 机的启动转矩为零，即电机不能自行启动，要使单相电机能够 自行启动，就必须如同三相异步电机一样，在电机内部产生一 个旋转磁场。产生旋转磁场最简单的方法是在两相绕组中通入 相位不同的两相电流。因此在单相异步电机中必须有两套绕组， 一套为工作绕组，另一套为副绕组或启动绕组，工作绕组或主 绕组M与副绕组A的轴线在空间相隔90°电角度，副绕组串联 一个适当的电容C（电容选配不当会使电机系统变差，如片面 增大或减小电容量,负序磁场可能加强，使输出功率减小性能变 坏，磁场可能会由圆形或近似圆形变为椭圆形）再与工作绕组 并接于电源。由于副绕组串联了电容，所以副绕组中的电流在 相位上超前于主绕组电流，这样由单相电流分解成具有时间相 位差的两相电流M 和A(也就是事实上的两相电流)，因而电机的 两相绕组就能产生圆形或椭圆形的旋转磁场。
八、空调电动机常见的技术问题 及解决方法
A）整机噪音及振动：电机噪音值在某一频段存在峰值， 此噪音峰值频段与整机固有频率相接近或重合，形成共鸣、 共振和整机噪音。整机预防及解决措施：在电机确认阶段 将电机噪音峰值频段与整机固有频率错开（这就是一般情 况下一次送样不能成功的原因之一，也是我们一般遵循的， 只要是系统中的对电机有影响的零部件如支架和风轮风叶 等的改变，就必须装整机做噪音等测试）电机，空调钣金 件上加阻尼胶，调整风叶形状、增加电机支架刚性（如04 年今年3月份汕头出现较多71S振动和噪音严重的问题，后 将电机支架加强后上述现象全部消失）、电机安装脚上加 胶垫，调整空调板金件的形状、厚度，调整电机极数、定 转子的槽配合、定转子直径、定转子气隙、转子斜槽度、 铁芯长度、轴承距离等。
六、电机的调速方法及原理
作为单相异步电动机其调速方法有三种： （1）变极调速； （2）降压调速； （3）抽头调速。 变极调速（简介） 在单相电机中，有倍极调速和非倍极调速之分。倍极调 速电机一般定子上只有一套绕组，用改变绕组端部联接方法 获得不同的极对数以达到调整旋转磁场的转速。在极数比较 大的变极调速中，定子槽中安放两套不同极数的独立绕组， 实际上相当于两台不同极数的单速电机的组合，其原理和性 能与一般单相异步电机一样。
•
•
•
•
•
C)负载输入电流：是指电动机在额定工作电压、额定电 源频率、额定电容、带额定负载运行在额定转速下，所 输入电机的电流。单位：A或mA。 D)额定负载输出功率：是指电动机在额定电压、额定电 源频率、额定电容、带额定负载运行在额定转速下，轴 伸所输出的有功功率。单位：W（瓦） E)温升：指电动机在额定测试条件下运行，内部绕组与 铁芯部分的温度相对于测试环境温度的升高值。目前较 常用的测试温升方法为绕组电阻法。 F)噪音：电机噪音可分为机械噪音和电磁噪音。机械噪 音通常由电机装配不良定、转子摩擦及轴承声等形成。 电磁噪音通常由定、转子气隙不均匀或磁场过于饱和造 成，定、转子气隙不均匀受装配零部件同轴度的影响较 大，磁场过于饱受所设计功率较大电机的材料限制造成。 噪音用分贝dB表示。
