单相电机电容接线图
电动机、吹风机接线图解(含单相电容、三相异步电动机、单三相吹风机)
电动机、吹风机接线图解（含单相电容、三相异步电动机、单三相吹风机）一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、。
单相电机电容接线图和方法
单相电机电容接线图和方法单相电机电容接线图如下：
单相电机电容接线方法如下：
1、拿到单项电机以后，首先要了解单相电机，单相电机有两部分组成，一个定子，一个转子一般引出的就是这三根线，其中两根线之间是需要并联一个电容器。
2、查看电机的名牌，也就是电机的参数，从电机参数中可以了解
这个电机的基本信息，在下半部分差初中可以明确的看到适配电容为
3μf,那么就要准备这个适配电容。
3、找到这个适配电容以后就可以参照电机上面所贴的连接图示进
行接线，首先要把电容器电机的几根线的线头先拔出来，也就是漏出
1.5公分左右的铜丝线。
4、根据接线原理图，把蓝线红线和电容连接在一起，把黄线空出去，当然，电容是不分正负极的，你可以两头线随便接，前提是接牢固。
5、接好以后剩下的黄线就是连接电源，也就是220V的火线，然
后剩下俩根线用其中一根线连接电源的零线，这样就能形成一个回路，而电容在其中就起到启动电容的作用。
6、所有的线连接完毕，做好绝缘处理，你就可以上电测试啦，如
果出现问题，那就要进行排查，要么是电容问题，要么是电机问题，
电容在电路中产生的作用就是储存电势和电机中的电势形成电势差，
然后产生磁力带动电机转动。
单相电机电容并联接法电动机
单相电机电容并联接法 - 电动机单相电机电容接线图-单相电机正反转-220v单相电机接线图-单相电机电容接法-单相电机电容的作用-单相电动机正反转把握-220V沟通单相电机起动方式或许分一下几种：第一种，分相起动式，如图1所示，系由帮助起动绕组来帮助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
其次种，电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈连续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子带有离心开关的电机，假如电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
838电子正反转把握：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全全都的。
一般洗衣机用得到这种电机。
这种正反转把握方法简洁，不用简单的转换开关。
图1，图2，图3，图5 正反转把握，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的推断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
以后我们会间续告知大家倒顺开关实物的接线图图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关把握正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图,这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色,兰色线接入电源,黑色线是起动绕组线圈引出线,白色线运行绕组线圈引出线,左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在平安上没有肯定保障。

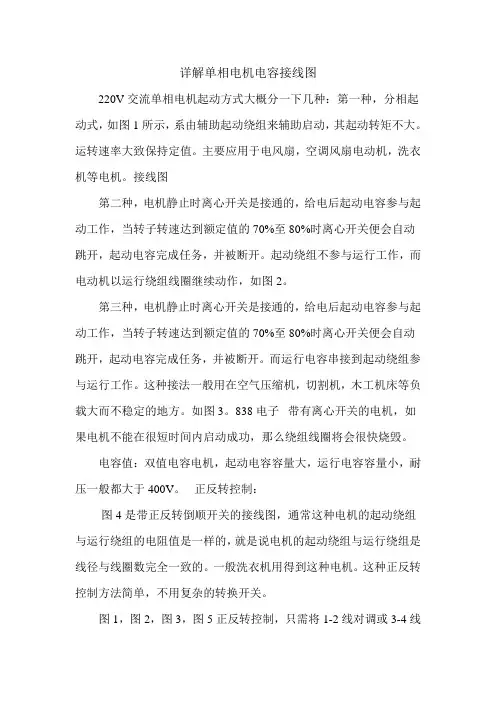

详解单相电机电容接线图
详解单相电机电容接线图
220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇，空调风扇电动机，洗衣机等电机。
接线图
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
正反转控制：
图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线
对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

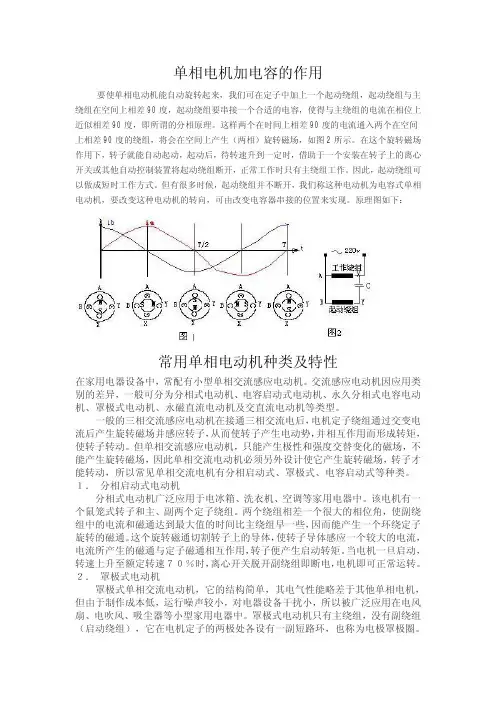

单相电机知识
单相电机加电容的作用要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。
这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，如图2所示。
在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。
因此，起动绕组可以做成短时工作方式。
但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。
原理图如下：常用单相电动机种类及特性在家用电器设备中，常配有小型单相交流感应电动机。
交流感应电动机因应用类别的差异，一般可分为分相式电动机、电容启动式电动机、永久分相式电容电动机、罩极式电动机、永磁直流电动机及交直流电动机等类型。
一般的三相交流感应电动机在接通三相交流电后，电机定子绕组通过交变电流后产生旋转磁场并感应转子，从而使转子产生电动势，并相互作用而形成转矩，使转子转动。
但单相交流感应电动机，只能产生极性和强度交替变化的磁场，不能产生旋转磁场，因此单相交流电动机必须另外设计使它产生旋转磁场，转子才能转动，所以常见单相交流电机有分相启动式、罩极式、电容启动式等种类。
１． 分相启动式电动机分相式电动机广泛应用于电冰箱、洗衣机、空调等家用电器中。
该电机有一个鼠笼式转子和主、副两个定子绕组。
两个绕组相差一个很大的相位角，使副绕组中的电流和磁通达到最大值的时间比主绕组早一些，因而能产生一个环绕定子旋转的磁通。
这个旋转磁通切割转子上的导体，使转子导体感应一个较大的电流，电流所产生的磁通与定子磁通相互作用，转子便产生启动转矩。
当电机一旦启动，转速上升至额定转速７０％时，离心开关脱开副绕组即断电，电机即可正常运转。
单相电机接线图及判断好坏
单相电机接线图及判断好
坏
Prepared on 22 November 2020
单相电机电容接线图如图:
如果只能看见三根线，不要管它颜色如何，用万用表测量三根线的电阻，有两根线电阻最大，把电容器接在这两端。
另外一根是中心线，再用万用表分别测量中心线与电容两端的电阻，电阻小的一组就是运行绕组，把这两个桩头接220V电源。
用绝缘胶布包好接头。
装好端盖。
注意防水。
成功了。
接的时候注意，把起动绕组的电阻值与运行绕组的电阻值相加，如果不等于接电容的两端电阻值。
那有可能是电动机匝间短路了。
这是双电容接法
单相磁力驱动水泵怎么接线如何判断电机好坏
接线如图：单相有主绕组、副绕组两个绕组构成。
主绕组直接接入电源，副绕组接入差相电容后接入电源。
可以用电阻法初步判断电机绕组好坏。
分别测量L、N、S三个端子之间的电阻，得到RLN、RSN、RLS三个电阻值。
正常的电机三个阻值满足以下两条：
=RLN+RSN
＞RLN
满足以上两条，电机绕组基本没有问题。
不满足，说明电机绕组有短路故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相电机电容接线图
220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇，空调风扇电动机，洗衣机等电机。
接线图
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
正反转控制：
图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
以后我们会陆续告诉大家倒顺开关实物的接线图
一般单相电机是起动绕组比运行绕组的电阻大.
一般如果要调速抽头的话，调速抽头一般是在运行绕组的情况多
如果调速抽头在运行绕组。
火线接调速抽头时和接公共点时一样大.
图1 电容运转型接线电路
图2 电容起动型接线电路
图3 电容启动运转型接线电路（双值电容器）
图4 开关控制正反转接线
图5 双值电容异步电动机倒顺接线图
图6是实际的开关与电机连接图，这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色，兰色线接入电源，黑色线是起动绕组线圈引出线，白色线运行绕组线圈引出线，左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。
图6 。
实际的倒顺开关与电机接线图 更多135。
