直流高压发生器倍压筒节数对其测量结果的影响
直流高压发生器过电压整定值的校准窍门

直流高压发生器过电压整定值的校准窍门直流高压发生器过电压整定值的校准窍门直流高压发生器操作方法使用前应检查连接电缆不应有断路和短路现象,倍压筒不应有凝露现象。
然后将倍压筒与控制箱用七芯电缆连接好,倍压筒和控制箱必须保持足够距离。
用不小于2.5mm²的铜线将被试品、倍压筒和控制箱三者可靠接地,倍压筒高压输出端经微安表与被试品连接好。
接通电源开关,将仪器预热5分钟,然后设定好所需电流、电压的大值,将升压电位器沿反时针方向旋转回到零位,待回零灯灭,高压灯亮时再沿顺时针方向慢慢调节升压电位器,同时注视电流表、电压表数值,直到达到所需电流、电压值时为止。
如需要输出当前电压的0.75倍值时,只要按下0.75U按键,输出便自动下降到当前电压的0.75倍值,不必调节升压电位器。
耐压试验如需计时必须先设定好所需时间后再按下定时按键即可,到设定时间后仪器便自动切断输出并报警。
如要终止试验,可按复位键或关掉电源来关闭输出。
校准直流高压发生器过电压整定值的方法①插上直流高压发生器的控制电源线,打开控制箱的电源开关,电压显示表及电流显示表,以及0.75倍电压显示表显示均为零值。
②将直流高压发生器的电压整定按扭顺时针旋到底,电压粗调旋钮及电压细调旋钮反时针旋转至零位,零位指示灯亮。
③轻按“高压开”按键,“高压开”指示灯(红色)亮。
如按“高压开”按键,直流高压发生器的红色指示灯不亮,说明电压粗调和细调不在零位段,则将电压粗调旋钮和细调旋钮反时针旋到零位,红色指示灯亮。
④顺时针旋转直流高压发生器的电压粗调旋钮,当电压接近所需电压值时,再旋转电压细调旋钮至所需电压为止,这时电压显示值单位为kV,电流显示值单位为mA。
⑤反时针调节电压整定旋钮,使高压关断,此时红色指示灯灭,“过压”指示灯亮。
⑥说明此时直流高压发生器所要求的输出电压整定,即输出到达所需电压值时自动切断高压,过电压保护。
直流高压发生器检定规程

直流高压发生器检定规程河南省地方计量检定规程直流高压发生器检定规程Vierification regulation of high voltage DC generator目录1范围 (1)2引用文献 (1)3概述 (1)4计量性能要求 (1)4.1 基本误差和准确度等级 (1)4.2短时稳定性 (1)4.3变差 (2)4.4频率特性 ...................................... 错误!未定义书签。
5通用技术要求 (2)5.1外观 (2)5.2绝缘强度 (2)6计量器具控制 (2)6.1检定条件 (2)6.2检定项目 (3)6.3检定方法 (3)6.4检定结果的处理 (5)6.5检定周期 (5)附录A(资料性附录)数字高压表检定记录格式 (6)直流高压发生器检定规程1范围本标准适用于便携式直流高电压、的首次检定、后续检定和使用中检验。
2引用文献GB/T 16927 《高电压试验技术(eqv IEC 60060)》JJF1001-1998 《通用计量术语及定义》GJB/J2658-1996 《1-100kV 直流高压标准源检定规程》GB/T2900.19-1994 《电工术语高电压试验技术和绝缘结合》DL/T848.1-2004 《高压试验装置通用技术条件第1部分:直流高压发生器》GB/T 16927.1-1997 《高电压试验技术第一部分:一般试验要求》GB/T 16927.1-1997 《高电压试验技术第二部分:测量系统》使用本规程时,应注意使用上述引用文献的现行有效版本。
3概述直流高压发生器是用于提供直流高压源,用来检测电力器件的电气绝缘强度和泄漏电流。
主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
直流高压发生器采用中频倍压电路,新型直流高压发生器应用PWM 脉宽调制技术和大功率IGBT 器件,根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。
直流高压发生器检定规程

直流高压发生器检定规程编制说明起草:广东省中山市质量计量监督检测所佛山市质量计量监督检测中心审查:直流高压发生器规程评审专家组1任务来源根据广东省质量技术监督局粤质监量函[2014]664号文件中关于下达2015年度广东省地方计量检定规程和技术规范起草任务的通知,在广东省质量技术监督局计量处组织的,由工信部电子五所赛宝计量检测中心、广东省计量科学研究院、广东省珠海市质量计量监督检测所、江门市质量计量监督检测所、深圳中航技术检测所、深圳市计量质量检测研究院和广东电网有限责任公司电力科学研究院评审专家的领导下对广东省中山市质量计量监督检测所、佛山市计量监督检测中心组成的直流高压发生器测试仪地方检定规程编写小组,承担的直流高压发生器检定规程编制任务进行评审。
2制定依据直流高压发生器是用于提供直流高压源,用来检测电力器件的电气绝缘强度和泄漏电流。
主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
作为这些重要部件的检测依据,目前国家还没有建立相应的国家规程,其他省级的地方规程也没有建立。
而目前这类型的检测设备在我省使用相当普遍,能否确保直流高压发生器示值准确可靠,功能使用完整正常,尤其是涉及人生安全等方面等都需要有明确的技术支持。
因此我们迫切地需要制定一本具有通用性,技术上具有指导性的直流高压发生器检定规程。
该检定规程的制定,可以实现直流高压发生器机检定工作的顺利开展,填补我省在直流高压发生器检定空白,对于增强地方经济发展、服务企业能力都具有重要意义。
本规程的编写格式依据JJF1002-2010《国家计量检定规程编写规则》,计量术语符合JJF1001-2011《通用计量术语及定义》,测量不确定度评定与表示符合JJF1059.1-2012《测量不确定度评定与表示》的要求,技术参数GB/T2900.19-1994《电工术语高电压试验技术和绝缘结合》,GJB/J2658-1996《1-100kV直流高压标准源检定规程》,DL/T848.1-2004《高压试验装置通用技术条件第1部分:直流高压发生器》。
直流高压发生器电压示值误差测量不确定度评定示例

电压示值误差测量不确定度评定示例A.1概述:A.1.1测量方法:用满足本校准规范要求的校准装置,在规定的校准条件下,采用标准分压器法,测量被校直高发额定输出电压示值误差。
将被校仪器与标准装置按照规范图1连接,将直高发输出电压调至额定电压值,读取直高发示值和标准装置参考值,并计算示值误差o A.1.2测量标准:A.1.3被测对象:A.2测量模型A.2.1电压示值误差测量模型为:U—U5=X S x100%U US式中:5U——直高发输出电压示值相对误差,%U——直高发输出电压示值,kV;XU——直高发校准装置电压参考值,kV。
SA.2.2方差及灵敏系数u2(A)二c2u2(8)+c2u2(8)c81x20式中,灵敏系数c=Q(A)/Q(8)=1;c=Q(A)/Q(8)=—118x280A.3测量不确定度的分量评定对被校直高发额定输出电压示值误差进行不确定度评定。
主要分分量来源为标准分压器准确度,数字多用表直流电压准确度,数字多用表直流电压表分辨率,和被检直高发引入。
被校直高发引入的不确定度分量可能为测量重复性引入或被校直高发分辨率引入,由于二者之间有重复部分,故只分析其中校大者。
A.3.1由校准装置准确度等级引入的不确定度分量U(8),用B类标准不确定度评定。
U1标准直流分压器的准确度等级为0.1级,则其不确定度区间半宽为0.1%,按均匀分布计算。
u(8)二0.001/订3二5.8x10-4U1A.3.2数字多用表直流电压准确度引入的不确定度分量u(8),用B类标准不确定度评定。
U2数字多用表直流电压准确度等级为0.0045级,则其不确定度区间半宽为0.0045%,按均匀分布计算。
u(8)二0.000045/訂二2.6x10-5U2A.3.3数字多用表测量直流电压的分辨率引入不确定度分量u(8u3),用B类标准不确定度评定。
数字多用表测量直流电压时(取小数点后两位,故可视其)分辨率为0.OlkV,则其不确定度区间半宽为0.005kV,按均匀分布计算。
直流高压发生器倍压筒原理

直流高压发生器倍压筒原理在现代科技领域中,直流高压发生器倍压筒是一种重要的电气设备,它可以将低压电能转换为高压电能,广泛应用于医疗、工业、科研等领域。
本文将介绍直流高压发生器倍压筒的工作原理和应用。
一、工作原理直流高压发生器倍压筒的工作原理基于电场强化效应,通过特殊的结构和材料,将输入的低压直流电能转换为高压直流电能。
具体而言,倍压筒内部由两个相互绝缘的电极组成,中间填充了一种特殊的介质。
当低压电流通过倍压筒时,电极之间的电场会使介质发生电离,产生电子和离子,形成等离子体。
由于等离子体的电导率非常高,电子和离子会在电场的作用下加速,并撞击到倍压筒的壁面上。
这种撞击引发了二次电子发射效应,即撞击后的电子会再次释放出新的电子,形成电子雨。
电子雨的能量远远高于原始输入的电能,从而实现了电压倍增的效果。
二、应用直流高压发生器倍压筒在医疗领域有着广泛的应用。
例如,在X射线机和电子显微镜中,倍压筒可以将输入的低压电能转换为高压电能,用于产生高能电子束。
这样,就可以实现对人体组织或物质的高分辨率成像,帮助医生进行准确的诊断和治疗。
直流高压发生器倍压筒还被广泛应用于工业领域。
例如,在电子器件生产过程中,倍压筒可以用于产生高电压,驱动离子束注入到半导体材料中,实现电子器件的微纳加工。
这种微纳加工技术可以大大提高电子器件的性能和可靠性。
在科研领域,直流高压发生器倍压筒也发挥着重要作用。
科研人员可以利用倍压筒产生的高电压,开展高压物理、等离子体物理、核物理等实验研究,深入探索物质的性质和宇宙的奥秘。
直流高压发生器倍压筒凭借其独特的工作原理和广泛的应用领域,成为现代科技中不可或缺的重要设备。
它的发展和应用为人类带来了许多福祉,推动了科学技术的进步,为人类社会的发展做出了巨大贡献。

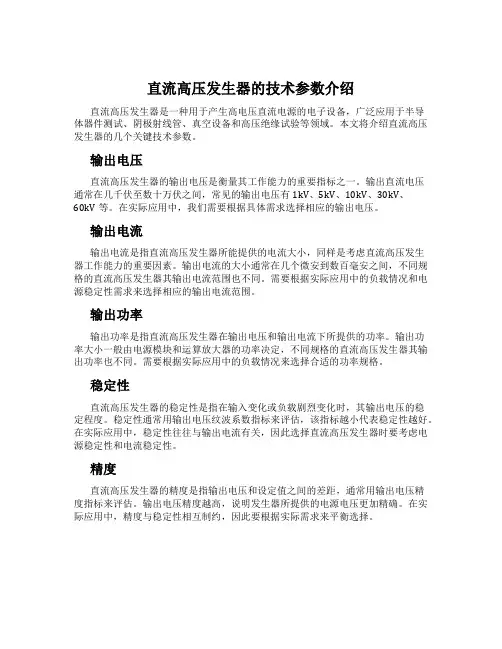

直流高压发生器的技术参数介绍

直流高压发生器的技术参数介绍直流高压发生器是一种用于产生高电压直流电源的电子设备,广泛应用于半导体器件测试、阴极射线管、真空设备和高压绝缘试验等领域。
本文将介绍直流高压发生器的几个关键技术参数。
输出电压直流高压发生器的输出电压是衡量其工作能力的重要指标之一。
输出直流电压通常在几千伏至数十万伏之间,常见的输出电压有1kV、5kV、10kV、30kV、60kV等。
在实际应用中,我们需要根据具体需求选择相应的输出电压。
输出电流输出电流是指直流高压发生器所能提供的电流大小,同样是考虑直流高压发生器工作能力的重要因素。
输出电流的大小通常在几个微安到数百毫安之间,不同规格的直流高压发生器其输出电流范围也不同。
需要根据实际应用中的负载情况和电源稳定性需求来选择相应的输出电流范围。
输出功率输出功率是指直流高压发生器在输出电压和输出电流下所提供的功率。
输出功率大小一般由电源模块和运算放大器的功率决定,不同规格的直流高压发生器其输出功率也不同。
需要根据实际应用中的负载情况来选择合适的功率规格。
稳定性直流高压发生器的稳定性是指在输入变化或负载剧烈变化时,其输出电压的稳定程度。
稳定性通常用输出电压纹波系数指标来评估,该指标越小代表稳定性越好。
在实际应用中,稳定性往往与输出电流有关,因此选择直流高压发生器时要考虑电源稳定性和电流稳定性。
精度直流高压发生器的精度是指输出电压和设定值之间的差距,通常用输出电压精度指标来评估。
输出电压精度越高,说明发生器所提供的电源电压更加精确。
在实际应用中,精度与稳定性相互制约,因此要根据实际需求来平衡选择。
响应时间直流高压发生器的响应时间是指当设定值发生变化时,发生器的输出电压恢复到稳定状态所需要的时间。
响应时间快的直流高压发生器在实际应用中可以大大提升测试效率。
需要根据实际需求来选择响应时间。
总之,以上几个技术参数是衡量直流高压发生器性能的重要指标。
选择直流高压发生器时,需要综合考虑以上因素,选择合适的规格和品牌,并通过实验和实际应用进行验证和调试。
直流高压发生器常见故障及正确处理方法

直流高压发生器常见故障及正确处理方法直流高压发生器使用必须严格按照说明进行操作,并且持高压试验证上岗操作。
出于安全考虑,直流高压发生器对操作者要求甚高。
在使用过程中,也有许多常见故障需要自行处理,直流高压发生器常见故障及处理方法如下:
1.接通电源,打开开关,红灯不良。
原因为电源线开路或电源保险管熔断,可根据情况更换电源或保险管。
2.按绿色按钮绿灯不亮。
调压电位器未归零,逆时针将调压电位器归零后恢复正常。
3.按绿灯按钮,绿灯亮,但升压绿灯灭,红灯亮。
原因有三个:倍压筒高压输出端接地短路、被试品接地短路、过压保护设置不对。
相应处理方法:检查输出高压线、被试品、重新设置高压保护值。
4.升压时绿灯灭,红灯亮。
被试品放电或击穿,出现过压或过流保护动作。
检查被试品,重新设置整定值。
直流高压发生器说明书

安全警告●使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。
●使用本仪器请用户必须按《电力安规》168条规定,并在工作电源进入试验器前加装两个明显断开点;当更换试品和接线时应先将两个电源断开点明显断开。
●试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。
试验回路接地线应按本说明书(图1)所示一点接地。
GSZG-300/3直流高压发生器(详情点击进入官网或来电咨询)●对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。
放电时不能将放电棒立即接触试品,应先将放电棒逐渐接近试品,至一定距离高空气间隙开始游离放电.有嘶嘶声:当无声音时可用随电棒放电,最后直接接上地线放电。
●直流高压在200kV及以上时,尽管试验人员穿绝缘鞋且处在安全距离以外区域,但由于高压直流离子空间电场分布的影响,会使几个邻近站立的人体上带有不同的直流电位。
试验人员不要互相握手或用手接触接地体等,否则会有轻微电击现象,此现象在干燥地区和冬季较为明显,但由于能量较小,一般不会对人造成伤害。
应用范围直流高压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
升压方式:手动升压.技术特点ZGF-B型直流高压发生器。
应用AIPWM技术,对PWM技术的不准确线性度进行了调整,使仪器精度得到了大幅度提高。
并采用AI技术屏幕设定过压保护和过流保护取代了数字拨盘开关只能设定电压值,不能设定电流值及电压飘移的问题。
0.75UDC1mA功能按钮,方便氧化锌避雷器试验,精度≤1%。
增加了任意电压、电流下计时功能,及总时间T1和分段计时T2功能。
仪器增加了万年历和时间功能。
➢机箱采用便携式机箱,携带方便。
➢采用AIPWM技术,对PWM不准确线性度进行了调整,精度得到了大幅度提高。
纹波系数≤0.5%。
➢AI氧化锌避雷器和油浸式变压器测量功能。
避雷器直流试验

避雷器交接与预防性试验
避雷器交接与预防性试验
试验内容及步骤:
3. 升压。在直流泄漏电流超过200mA时,此时 电压升高一点,电流将急剧增大,所以应 放慢升压速度,在电流打到1mA时,读取电 压值U1mA,然后降压至零。
4. 计算0.75倍U1mA值。 5. 升压值0.75倍U1mA,测量泄漏电流大小。 6. 降压至零,断开试验电流。 7. 待电压表指示基本为零时,用放电杆对避
泄漏电流应在高压侧读表测量导线须使用屏蔽泄漏电流应在高压侧读表测量导线须使用屏蔽由于由于moamoa非线性特性在直流泄漏电流超过非线性特性在直流泄漏电流超过200200时电压略有升高电流将会急剧增大所以此时电压略有升高电流将会急剧增大所以此时应该放慢升压速度在电流达到时应该放慢升压速度在电流达到1ma1ma时读取电时读取电回零断高压回零断高压
试验设备:高压直流发生器
倍压筒、控制箱、高压微安表
避雷器交接与预防性试验
倍压筒
控制箱
高压微安表
避雷器交接与预防性试验
试验内容及步骤:
1. 检查避雷器的外观,有无破损及异物,并 将避雷器表面擦拭干净;
2. 采用高压直流发生器进行试验接线(选用 的试验设备的额定电压应高于被试避雷器 的直流1mA电压),泄漏电流应在高压侧读 表,测量电流的导线应使用屏蔽线。
避雷器交接与预防性试验
注意事项:
¾ 防止表面泄漏电流的影响,测量前应将瓷套表面
擦干净,并可采用在瓷套表面加屏蔽的方法解
决。
¾ 0.75 U1mA中的U1mA必须使用交接值或者初始值; ¾ 泄漏电流应在高压侧读表,测量导线须使用屏蔽
线 ¾ 由于MOA非线性特性,在直流泄漏电流超过200μA
时,电压略有升高,电流将会急剧增大,所以此 时应该放慢升压速度,在电流达到1mA时,读取电 压值 ¾ 回零、断高压
直流高压发生器的故障检查与处理 发生器常见问题解决方法

直流高压发生器的故障检查与处理发生器常见问题解决方法现象原因处理1电源开关接通后红灯不亮且风扇不转。
1 电源线开路。
2 电源保险丝熔断。
更换电源线。
更换保险丝。
2按绿色按钮绿灯不亮。
调压电位器未回零。
电位器回零。
3按绿色按钮绿灯亮,一升压红灯灭,绿灯亮。
高压输出端搭地试品短路。
检查输出电缆。
检查被试品。
4升压过程中红灯灭,绿灯亮。
试品放电或击穿,过压或过流保护动作。
检查被试品。
重新设置整定值。
性能特点1.机箱接受铝合金机箱。
2.接受中频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。
3.接受电压大反馈,输出电压稳定度高,纹波系数3%。
4.全量程平滑调压,电压调整细度好调整精度0.5%,稳定度1%,电压电流误差(1.5%2个字),电流误差(1.5%2个字)。
5.升压电位器零起升压。
6. 0.75UDC1mA功能按钮,便利氧化锌避雷器试验,精度(2%2个字)。
7.过压保护接受拔码设定,一目了然,误差2%。
8.倍压接受新型材料,快捷、坚固。
外表涂特种绝缘材料,电气性能好,防潮本领强。
放电棒在直流高压发生器中的作用一、直流高压发生器配套产品放电棒使用中应注意事项1、对大的容性试品放电时,须在试验完毕后,断开试验电源后,应当等待一段时间后,使试品上的电荷通过倍压筒及试品本身对地自放电.此时可察看掌控箱上的电压表电压数在渐渐下降跌落,当电压表下降到较低的电压,一般在5Kv~15Kv左右,方可用放电棒去渐渐移向试品相近,先通过间隙空气游离放电,此时可听到嘶嘶的声音,当无声音后,用放电棒去碰试品,后将试品直接接地放电。
2、大的容性试品积累电荷的大小与试品电容的大小和施加电压的高处与低处与时间的长短成正比。
3、对几公里以上的高压电缆试验结束后,放电时间一般都很长,且需多次反复放电,电阻容量要很大,需订购大容量的放电棒。
4、严禁未拉开试验电源用直流高压放电棒对试品进行放电。
5、严禁用脚踩及重物挤压直流高压放电棒,严禁折弯直流高压放电棒。
直流高压发生器的特征及相关注意事项介绍

直流高压发生器的特征及相关注意事项介绍直流高压发生器的应用范围是比较广泛的,主要是用来研究直流和换流站设备以及绝缘材料在直流高压下的绝缘层度和直流电力设备的泄漏,电流,试验等等。
另外,直流高压发生器还可以作为其他的高压测试设备。
直流高压发生器技术指标:1、输出电压极性:负极性2、工作电源:AC220V±10%,50HZ3、电压测量误差:满度2%±1d,分辨率0.1KV4、电流测量误差:满度1%±1d,分辨率0.1UA5、波纹系数优于1%6、电压稳定度:随机波动电网变化±10%时≤0.5%7、直流高压发生器工作方式:间断工作制,额定电压、电流下工作时间不少于30min8、环境温度:-10℃~50℃9、相对湿度:≤85%(25℃)10、海拔高度:2000米特征:1、直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好2、具有过压、过流、零压启动和故障保护功能,电压保护值可整定,显示直观3、电压、电流采用数码显示,且通电源就有读数,方便监视输出状态4、具有0.75倍电压换算,方便测试氧化锌避雷器5、产品结构紧凑、体积小、携带方便注意事项:1、使用高频直流高压发生器的工作人员,必须具有高压试验上岗证的人员。
2、使用本仪器请用户必须按《电力安规》168条规定。
3、试验前请检查所有试验接线、控制箱、倍压筒和试品的接地线是否接好。
试验回路接地线应按本仪器说明书的要求,一点接地。
4、对大电容试品的放电应用专用放电电阻棒对试品放电。
5、直流高压200KV及以上时,尽管试验人员穿绝缘鞋,且处在安全距离以处区域;但由于高压直流离子空间电场分布扩印影响,会使几个邻近站立的人体上带有不同的直流电位。
试验人员不要互相握手或用手接触接地体等,否则会有轻微电击现象;此现象在干燥地区和冬季较为明显,但由于能量较小,一般不会对人体造成伤害。
6、高频直流高压发生器控制箱电源为交流AC220V±10%,50Hz。
讲解直流高压发生器耐压试验方法

讲解直流高压发生器耐压试验方法|华意电力在完成空载升压试验并验证电压保护整定值,确认仪器正常后,即可对试品进行泄露及直流耐压试验。
第一步:在做负载试验前,将高压屏蔽微安表安装在倍压筒上的高压输出端,并将配套的专用高压线分别接到微安表和被试品上。
第二步:检查主机、放电棒、倍压筒、试品连接线、接地线连接是否正确,接地线连接是否可靠,检查高压安全距离是否符合要求后,方可进行高压试验。
第三步:确认仪器无异常后,接通AC220V电源开关,此时红灯亮,表示电源接通,按下绿色按钮,绿灯亮,表示高压通,可进行升压试验。
第四步:顺时针方向平缓调节调压电位器,输出端即从零开始升压,升压速度以每秒3-5kV上升至试验电压为宜。
对于大电容试品升压时则需缓慢升压,且应在高压回路中串接限流电阻,同时监视电流表表头数值不能超过仪器额定电流值。
对小电容试品如氧化锌避雷器、磁吹避雷器等缓缓升压至所需的电压(电流)的95%,再缓慢升至所需的电压(电流)。
然后从数显表上读出电压(电流)值。
如需对氧化锌避雷器进行0.75UDC1mA测量时,先升至UDC1mA电压值,然后按下0.75UDC1mA按钮(黄色),此时电压即降至原来的75%,并保持此状态,此时可读取电流。
测量完毕后,降压,将调压电位器回零后,按下红色按钮切断高压输出。
若需再次升压,按下绿色按钮即可。
第五步:试验完毕后,降压,将调压电位器回零,按下红色按钮,切断高压并关闭电源开关。
第六步:对于氧化锌避雷器等小电容被试品,一般通过倍压通内部分压电阻放电。
对电缆等大电容被试品一般要待被试品电压自放电至试验电压的20%以下,再通过配套的放电棒进行放电。
待被试品充分放电后,将地线挂至高压输出端,才允许进行高压引线的拆除和更换接线工作。
使用过程中发现红灯亮、绿灯灭,表示有保护动作,高压断开,此时可按下列步骤操作:1.将调压电位器回至零位;2.关闭电源开关;3.等待一分钟后,待仪器内部低压电容器充分放电后,再次打开电源开关,重新进行空载试验,并查明情况后,再次对被试品升压试验。
直流高压发生器进行耐压试验分析处理

直流高压发生器进行耐压试验分析处理直流高压发生器进行直流泄漏试验时的注意事项,以及在进行直流耐压泄漏电试验时,对于反应泄漏电流情况的微安表异常情况的分析及处理方法。
注意,试验前需检查试验设备及试品接地情况,试验完毕后,先将直流高压发生器电压退回零位,切断电源输入,然后使用放电棒将被试品经电阻进行充分的放电,放电时间不得少于2分钟。
根据被试品放电火花的大小,也可初步了解其绝缘的状况。
1、若微安表接在高压侧,则支持微安表的绝缘支架要牢靠,以防操作时发生摇摆和掉落。
2、微安表是精密表计,其过载能力很小,为了防止微安表损坏,应按直流高压发生器说明书所示接线图,设置专门的保护电路。
3、直流高压发生器与被试品连接的试验用导线应尽量短些,且对地和设备外壳及其他接地部分应有足够的绝缘距离,以减小杂散电流。
4、为保护微安表,在升压过程中应合上微安表短路开关,读数时再打开短路开关。
5、直流高压发生器升压速度应均匀、缓慢。
6、对能分相的设备,必须进行分相试验,以便比较各相试验结果。
7、直流高压发生器耐压试验中出现闪络、击穿等异常情况时,应立即降压、切断电源,查明原因,待处理好后再继续进行试验。
直流高压发生器耐压试验中微安表指示异常的分析及处理如下:1)微安表指针抖动,这可能是微安表有交流分量流过。
若不影响读数,可取平均值;若影响读数,应检查微安表保护装置或加大滤波电容。
2)微安表指针突然摆动:若向小的方向摆动,多是电源电压突然下降(如电网突然人大负载时,即发生此情况);若向大的方向摆动,多是试验回路或被试品内有断续放电或闪络发生。
3)微安表指针周期性摆动:这可能是试验回路存在反充电或因被试品绝缘内存在周期性放电。
4)微安表指针指示值过大:应先检查直流高压发生器及各部分试验接线是否正确,屏蔽是否完好,再检查被试品是否有异常,以免发生误判断。
5)微安表指针指示值过小:应先检查接线是否正确,再检查微安表有无分流。
直流高压发生器(DHV-II)使用说明书

目录一、简介 (3)二、工作原理框图 (4)三、主要技术性能 (4)四、使用说明 (5)五、操作步骤 (6)六、注意事项 (9)七、故障检查与处理 (9)八、产品成套性 (9)一、简介DHV-II系列直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,最新研究、设计、制造的,是新时代的科技产品——便携式直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪最理想的换代产品。
①直流高压发生器采用中频倍压电路,率先应用最新的PWM中频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高,电压漂移量极小;②大幅度提高了频率,使纹波系数更小;③增设了高精度0.75U DC-1mA功能按钮,给氧化锌避雷器测量带来了极大的方便;④高压过压整定采用数字拨盘开关,能将整定电压值直观显示,并具有较高的整定精度;⑤输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,操作简单;⑥使用性能卓越的大功率IGBT器件及其驱动技术,与此同时,根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施从而保证试验器能承受额定电压放电不损坏。
DHV-II系列直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体积小,容量大,过载能力强,便于现场作业试验。
采用了独特的一体化机箱结构。
使用时倍压与控制箱可分离,既方便携带,又安全可靠。
体积重量大为减少。
二、工作原理框图1 工作原理框图三、DHV-II系列主要技术性能:四、使用说明(一)面板图2 DHV-II型1.数显电流表:数字显示直流高压输出电流。
2.数显电压表:数字显示直流高压输出电压。
3.黄色带灯按钮:红灯亮时有效。
当按下黄色按钮后黄灯亮,输出高压降于原来的0.75倍,并在一分钟内保持此状态。
断路器试验作业指导书

1 编写的目的及使用范围1.1 目的:为了便于更好地维护好断路器,保证断路器处在良好状态下运行,规范检修试验标准,编写本作业性指导书。
1.2 适用范围:电业局所属变电站,投运断路器设备。
1.3 对工作人员的要求:为了保证检修试验质量,做到标准化,规范化,必须按照本作业性指导书有条款进行。
1.4 引用标准:本作业性指导书涉及到的标准很多,大致可以分为两种,一种是所涉及设备的基本标准,一种是有关试验的标准。
为精练起见,择主要标准列入。
1.4.1《电气装置安装工程电气设备交接试验标准》GB 50150--91 国家技术监督局中华人民共和国建设部。
1.4.2《电力设备预防性试验规程》DL/T 596—1996 中华人民共和国电力行业1.4.3 各个厂家出厂试验报告。
因断路器的型号不同,断路器的导电回路电阻值以制造厂规定为标准。
1.4.4《电气装置工程施工及验收规范》工程建设标准规范2.断路器试验所需工器具2.1 断路器作业性指导书(Q/308-707。
23-2001) 1本2.2 电力设备预防性试验规程(DL/T 596-1996) 1本2.3 电气装置安装工程电气设备交接试验标准(GB50150-91) 1本、2.4 2500伏摇表试仪(ZG—114)1台2.5交流介损测试仪(AI-6000 ) 1台2.6导电回路电阻测试仪(5501) 1台2.7交流耐压装置(YGZ-100) 1套12.8温.湿度计 1个2.9具有保护装置的试验电源 1个3.断路器试验作业流程图(附表一)4.测量断路器的绝缘电阻4.1使用2500V兆欧表(电动或手摇)均可,测量断路器的分.合闸绝缘电阻。
标准按规程执行。
(DL/T 596-1996).(GB 50150-91)4.2 MD兆欧表操作规定4.2.1 MD兆欧表的使用操作4.2.1.1 断开被试设备电源,并使设备短路接地充分放电,对电容较大的设备放电时间不少于2分钟。
4.2.1.2 仪器检查:将兆欧表放置平稳,将零线接地,旋转开启按钮启动兆欧表,使表针向无限大。
(司文荣 高压电器) 高压直流发生器特殊结构对其内部局放测量的影响

2008年4月第44卷第2期收稿日期:2007-07-29;修回日期:2007-12-05作者简介:司文荣(1981-),男,博士研究生,从事电力设备检测和故障诊断技术的研究。
高压直流发生器特殊结构对其内部局放测量的影响司文荣,李军浩,袁鹏,李延沐,方晓明,李彦明(SchoolofElectricalEngineering,Xi’anJiaotongUniversity,Xi’an710049,China)HighVoltageDCGenerator’sSpecialConstructionAffectingItsInnerPDDetection(西安交通大学电气工程学院,陕西西安710049)SIWen-rong,LIJun-hao,YUANPeng,LIYan-mu,FANGXiao-ming,LIYan-ming0引言100kV特殊结构高压直流发生器,其交流绕组和整流硅堆位于同一箱体内(见图1)。
绝缘系统不但承受交流和直流电压,还承受硅堆整流导通和截止状态的变化而引起的各种不规则波形电压,所以对其系统绝缘性能要求非常高。
而局部放电是造成高电压设备绝缘故障的重要因素,因此研究此高压直流发生器内部局部放电测试方法及特点、获取局部放电脉冲波形、判断局部放电位置,对于考察该直流高压发生器整体绝缘性能并改善其内部结构具有重要意义。
作为初期研究,笔者着重阐述此高压直流发生器的特殊结构和工作原理以及自身特殊结构对局部放电检测的影响。
1高压直流发生器的特殊结构具有特殊结构的高压直流发生器由升压器和整流硅堆组成,这两部分都置于发生器的箱体内,其结构见图1。
图1中,L1、L2、L3和L4为二次侧绕组(即4个高压线包),D1、D2为两组全波桥式整流硅堆。
电压整流后输出,通过滤波电容C变为直流高压加到负载R上。
相对于此高压直流发生器来说,负载可以等效为一阻容RC并联回路。
2高压直流发生器的工作原理为分析其工作原理,简化此高压直流发生器结构示意图得到其等效电路[1],见图2。
高压设备主要检测方法及影响因素

兆欧表有三个接线端子:线路端 子(L),接地端子(E),屏蔽 (或保护)端子(G),被试品 接在L和E之间,G用以消除绝缘 试品表面泄漏电流的影响,其试 验原理接线如右图1-3所示。 在绝缘试验中,如不接屏蔽端子 ,测得的绝缘电阻是表面电阻和 体积电阻的并联值,因为这时沿 绝缘表面的泄漏电流同样流过兆 欧表的测量回路。如果在表面上 缠上几匝裸铜线,并接到端子G 上,则绝缘表面泄漏电流不流过 兆欧表的测量回路,这时测得的 结果便是消除了表面泄漏电流影 响的真实的体积电阻
一、高压设备试验的意义和分类
•高压设备试验的意义:
对高压设备进行试验可以及时发现电气设备内部隐患,配合检修 加以消除,以避免设备在运行过程中发生故障造成事故。 其中高压设备发生故障最多的原因为绝缘的劣化,而绝缘劣化的 主要原因为: 1、电介质的热老化 2、电介质的电老化 3、机械应力和环境的影响
3
特性试验
三、高压设备的检测重点试验及其测试结果分析
1、绝缘电阻、吸收比试验。
2、泄漏电流和直流耐压试验 3、电气设备的介质损失角正切值试验
4、交流耐压试验
5、大型接地网的接地电阻测试 6、断路器的接触电阻、跳合闸时间及速度特性试验
9
1、绝缘电阻和吸收比(极化指数)试验
电力行业标准:DL474.1-92
MW E G L
1
2
3
1-电缆金属铠装;2-电缆绝缘;3- 导电芯 图1-3 绝缘电阻试验原理接线示意图
15
⑷ 试验步骤
4.1 断开被试品的电源拆除或断开对外的一切连线将被试品接地放电。对电容量较大 者(如发电机、电缆、大中型变压器和电容器等),应充分放电5mi)放电时应用绝缘 棒等工具进行不得用手碰触放电导线。 4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污必要时用适当的清洁剂洗净。 4.3 兆欧表上的接线端子“E”是接被试品的接地端的,“L”是接高压端的、”G“ 是接屏蔽端的。应采用屏蔽线和绝缘屏蔽棒作连接。 将兆欧表水平放稳,当兆欧表转速尚在低速旋转时用导线瞬时短接“L”和“E”端 子其指针应指零。开路时兆欧表转速达额定转速其指针应指” ∞“。然后使兆欧表停 止转动将兆欧表的接地端与被试品的地线连接,兆欧表的高压端接上屏蔽连接线,连 接线的另一端悬空(不接试品),再次驱动兆欧表,兆欧表的指示应无明显差异。然后 将兆欧表停止转动,将屏蔽连接线接到被试品测量部位。如遇表面泄漏电流较大的被 试品如(发电机、变压器等),还要接上屏蔽护环。 4.4 驱动兆欧表达额定转速或接通兆欧表电源待指针稳定后或60s),读取绝缘电阻值 。 4.5 测量吸收比和极化指数时先驱动兆欧表至额定转速待指针指” ∞“时,用绝缘工 具将高压端立即接至被试品上,同时记录时间分别读出15和60s(或1min和10mi)n 时的绝缘电阻值。 4.6 读取绝缘电阻后先断开接至被试品高压端的连接线然后再将兆欧表停止运转。测 试大容量设备.时更要注意,以免被试品的电容在测量时所充的电荷经兆欧表放电而使 兆欧表损坏。 4.7 断开兆欧表后对被试品短接放电并接地。 4.8 测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
直流高压发生器倍压筒节数对其测量结果的影响

直流高压发生器倍压筒节数对其测量结果的影响摘要:通过试验分析出直流高压发生器倍压筒节数的不同对各个电压等级下测量数据的影响,提出了减小误差的措施。
关键词:倍压筒节数;测量;影响Abstract: through the test and analysis of a DC high voltage generator voltage double cylinder number is different for each voltage level measurements of affect, put forward the measures to reduce the error.Keywords: double pressure cylinder number; measurement; influence1、引言直流高压发生器(或直流高压电压源)广泛应用于高压电气设备的交接和预防性试验,如避雷器、电力电缆、变压器和发电机的直流耐压和泄漏电流测量试验。
早期的直流高压发生器一般采用工频高压经高压硅堆整流而获得直流高压,这种方式因设备体积大、稳定度差、纹波系数高而早已不被采用;在工频整流的基础上,发展了工频倍压整流高压发生器,其特点是电路简单,过载能力强,故障率低,由于是工频倍压,一般无闭环反馈,存在输出电压稳定度差,继电器控制回路的保护动作较慢等缺点;目前直流高压发生器更多采用脉宽调制技术,脉宽调制中心频率一般为10kHz-40kHz,经多级倍压整流得到直流高压,具有体积小、重量轻、控制精度高,稳定度高、纹波系数低、保护速度快等优点。
目前,直流高压发生器在实际使用中,由于试验电压的不同,多节(如三节300kV)直流高压发生器常被分开使用,本文通过对37台次多节不同型号的直流高压发生器进行对比测试,发现多节分开使用会产生误差,在数据分析的基础上提出了减小误差的措施。
2、对比测试情况为保证交接和预防性试验结果正确可靠,从2002年起,我们开展了全省范围内的直流高压发生器比对测试工作,比对测试主要参照有关国家标准、行业标准和检定规程,采用直接比较法进行。
直流高压发生器常见几种问题解答

直流高压发生器常见几种问题解答问题2:电源开关接通后绿灯不亮,是什么原因答案:原因可能有两个:1、电源线短路。
2、电源保险丝熔断。
处理办法:更换电源线或是保险丝。
问题3:对大电容试品放电时,能直接用放电棒放电吗答案:对大电容试品放电时,不能将放电棒立即接触试品,应先将放电棒逐渐接触试品,至一定距离时开始对空气进行游离放电并伴有"嘶嘶"声。
待无声音后可用放电棒放电,zui后直接接地线放电。
问题4:限流电阻怎么用答案:在做电缆试验时,需将限流电阻一端与倍压筒上端连接,然后再将限流电阻的另一端与微安表相连即可。
注意限流电阻只有在做容性负载测试〔包含电缆试验〕时安装使用,做其他试验时不必使用!问题5:直流高压发生器在做电缆耐压试验的时候烧坏了,是什么原因答案:原因可能有两个方面:一方面可能是操作不规范,没把电压降下来而直接关机,造成电流回冲烧坏直高发;另一方面可能是因为电流太小,升压过快导致仪器烧毁。
问题6:直高发有自动保护吗如果仪器工作不正常怎么办答案:由于直流高压试验具有一定的危险性,所以在研发技术时,尤其强调健全产品的自动保护功能。
我们的产品具有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。
在出现非正常工作状态时,自动保护装置会启动,使直流高压发生器升压过程停止,并降压至归零状态。
我们的产品自动保护功能强,保护机制完善可靠,各项技术指标均优于行业标准,使用起来更加安全方便。
问题7:40KV的一体机直流高压发生器没有倍压筒怎么升压呢答案:40KV的直流高压发生器倍压筒是内置式的,只要连接好电源线、电缆线和接地线就可以了!问题8:直流高压发生器可以用于矿井下作业吗答案:只要工作环境条件就可以使用,环境条件是:温度在-10~40℃,相对湿度:室温为25℃时不大于85%〔无凝露〕,海拔高度:1500米以下。
其中40KV一体机就是为了在矿井下操作使用方便而专门设计的。
问题9:电压在1000V的时候测量的读数还准确吗答案:我们的直流高压发生器优点之一就是性能稳定,在电压升到1000V 的时候,控制箱上电压表和电流表的示数就会很稳定,不会出现数字不稳,上下浮动的现象。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
直流高压发生器倍压筒节数对其测量结果的影响
摘要:通过试验分析出直流高压发生器倍压筒节数的不同对各个电压等级下测量数据的影响,提出了减小误差的措施。
关键词:倍压筒节数;测量;影响
Abstract: through the test and analysis of a DC high voltage generator voltage double cylinder number is different for each voltage level measurements of affect, put forward the measures to reduce the error.
Keywords: double pressure cylinder number; measurement; influence
1、引言
直流高压发生器(或直流高压电压源)广泛应用于高压电气设备的交接和预防性试验,如避雷器、电力电缆、变压器和发电机的直流耐压和泄漏电流测量试验。
早期的直流高压发生器一般采用工频高压经高压硅堆整流而获得直流高压,这种方式因设备体积大、稳定度差、纹波系数高而早已不被采用;在工频整流的基础上,发展了工频倍压整流高压发生器,其特点是电路简单,过载能力强,故障率低,由于是工频倍压,一般无闭环反馈,存在输出电压稳定度差,继电器控制回路的保护动作较慢等缺点;目前直流高压发生器更多采用脉宽调制技术,脉宽调制中心频率一般为10kHz-40kHz,经多级倍压整流得到直流高压,具有体积小、重量轻、控制精度高,稳定度高、纹波系数低、保护速度快等优点。
目前,直流高压发生器在实际使用中,由于试验电压的不同,多节(如三节300kV)直流高压发生器常被分开使用,本文通过对37台次多节不同型号的直流高压发生器进行对比测试,发现多节分开使用会产生误差,在数据分析的基础上提出了减小误差的措施。
2、对比测试情况
为保证交接和预防性试验结果正确可靠,从2002年起,我们开展了全省范围内的直流高压发生器比对测试工作,比对测试主要参照有关国家标准、行业标准和检定规程,采用直接比较法进行。
2.1检定条件
直流高压检定装置准确度为0.1级;直流高压电源额定电压为300kV;额定电流为4mA;电压纹波系数≤0.1%;电压稳定度≤0.05%;检定的环境温度为(20±10)℃,环境湿度<80%;供电电源(220±22)V, (50±1.5) Hz;数字表为 6 1/2。
2.2检定方法
将准确度为1.0级的被检直流高压发生器高压输出端接上屏蔽环并与标准检定装置(标准分压器)高压端中,接线原理如下图所示,且被检设备的高压引线与标准检定装置之间的夹角不小于90°,在直流电压下采用直接比较法检定。
按被检设备的容量不同分10-100、200、300 kV,取其中5-10个档分别测量三次取其平均值,算出误差并进行比对分析(算出误差为满量限的误差值)。
图中:Vx —被检直流高压发生器
Fy —标准分压器
2.3检定设备
2009-2010年共检定37台次(多量限直流高压发生器以每量限检定1次为1台次)准确度为1.0级多节直流高压发生器,被检定的直流高压发生器大部分为ZGF、ZGS、ZV型,量程≥200kV,且倍压筒都为多节。
所以此次试验对比数据都来源于以上3种型号的直流高压发生器,且为试验数据。
3测试数据及分析
3.1 1.0级ZV-200/4型直流高压发生器试验数据见表1
表11.0级ZV-200/4型直流高压发生器试验数据
3.21.0级ZGS-200/2型直流高压发生器试验数据见表2
表21.0级ZGS-200/2型直流高压发生器试验数据
3.31.0级ZGS-300/4型直流高压发生器试验数据见表3
表31.0级ZGS-300/4型直流高压发生器试验数据
注:表1、2、3中
指示值——被检定直流高压发生器的读数
标准值——标准检定装置的读数
3.4数据分析
(1)从表1可以看出这是一台检定合格的直流高压发生器,在使用一节和二节分别测量后准确度都能满足要求,但是使用一节(100 kV档)测出的误差明显都高于二节(200 kV档)测出的误差。
(2)从表2不难看出这台直流高压发生器被检定不合格,在使用一节(100 kV档)测量时当电压值为60 kV时误差已超出所容许的范围,而使用二节(200 kV档)测量时电压值到100kV时误差才超出所容许的范围。
(3)由表3可知这台直流高压发生器使用不同倍压节数所测量的结果完全不同,使用一节(100kV档)测量时电压值为20kV误差已超出所容许的范围,使用二节(200 kV档)测量时电压值到50kV时误差超出了所容许的范围,而使用三节(300 kV档)测量的结果完全不同,误差值显示都非常小。
(4)以上数据是列举了3台被检定的直流高压发生器,表1 为检定合格直流高压发生器,表2为检定不合格的直流高压发生器,表3检定的直流高压发生器介于合格与合格之间,从中不难看出,倍压筒的节数对直流高压发生器测量误差有显著性影响。
当然,还有其它因素会对直流高压发生器的测量结果产生影响,例如,高压引线的粗细、户外环境等等,这里就不举例说明了。
4、防范措施
4.1现场使用时应根据所测量设备的电压范围选择使用直流高压发生器,测量低电压时最好使用单节发生器,不要将多节的发生器分开使用,以免产生更大的误差。
4.2高压引线应使用直流高压发生器自带的引线进行测量,且高压引线应从发生器的顶部引出,引出线与被检分压器器身的夹角不小于
90°
4.3为了测量误差,还应在直流高压发生器加装均压环,减少电晕的发生。
4.4对使用的直流高压发生器应做到每年检定一次,这样保证了试验设备的准确性。
