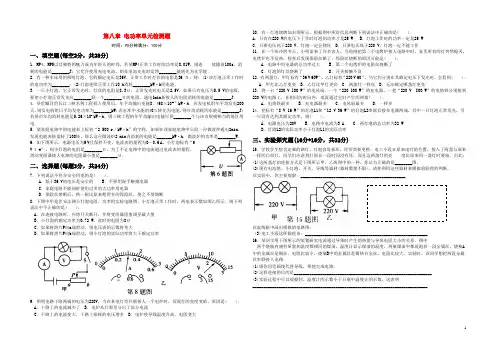

八年级物理下册 第八章 电功率单元检测题 人教新课标版要点

八年级物理下册 第八章 电功率单元检测题 人教新课标版要点

第八章 电功率单元检测题时间:90分钟满分:100分一、填空题(每空2分,共28分)1.MP4、MP5以其独特的魅力成为年轻人的时尚,若某MP4正常工作时的功率是O.01W ,则连 续播放100s ,消耗的电能是________J ;它允许使用充电电池,则在电池充电时是将________能转化为化学能.2.有一种车床用的照明灯泡,它的额定电压是36V ,正常工作时灯丝的电阻是36 Ω,则:(1)该灯泡正常工作时的电功率为________;(2)灯泡连续正常工作10 h 消耗________kW ·h 的电能.3.一只小灯泡,它正常发光时,灯丝的电阻是8.3Ω,正常发光时电压是2.5V ,如果只有电压为5.5 V 的电源,要使小灯泡正常发光应________联一个________Ω的电阻,通电1min 新接人的电阻消耗的电能是________J .4.举世瞩目的长江三峡水利工程投入使用后,年平均输出电能8.468×1010”kW ·h .若发电机组年平均发电200天,则发电机组日平均发电功率为________kW ;若水库中水能的40%转化为电能,则年均消耗的水能是________J ;若某市年均消耗电能是5.26×109kW ·h ,则三峡工程的年平均输出电能可供________个与该市规模相当的地区用电.5.某家庭电路中的电能表上标着“2 500 r /kW ·h ”的字样,如果在该家庭电路中只给一台微波炉通电2min ,发现电能表转盘转了100转,那么这台微波炉2 min 内消耗的电能是_______kW ·h ,微波炉的功率是________W . 6.如下图所示,电源电压为9 V 且保持不变,电流表的量程为0~0.6 A ,小灯泡标有“6 V 4 w ”,则小灯泡的电阻是________Ω,为了不让电路中的电流超过电流表的量程,滑动变阻器接人电路的电阻最小值是________Ω.二、选择题(每题3分,共24分)7.下列说法不符合安全用电的是( ).A .低于36 V 的电压是安全的B .不要用湿手触摸电器C .家庭电路不能同时使用过多的大功率用电器D .保险丝熔断后,换一根比原来粗得多的保险丝,使之不易熔断8.下图中甲是伏安法测小灯泡电阻、功率的实验电路图.小灯泡正常工作时,两电表示数如图乙所示.则下列说法中不正确的是( ).A .在连接电路时,应将开关断开,并将变阻器阻值调至最大值B .小灯泡的额定功率为0.72 W ,此时的电阻为8ΩC .如果将滑片P 向a 端滑动,则电压表的示数将变大D .如果将滑片P 向b 端滑动,则小灯泡的实际功率将大于额定功率9.照明电路干路两端的电压为220V ,当在某电灯旁并联接人一个电炉时,发现灯的亮度变暗,原因是( ). A .干路上的电流减少了 B .电炉从灯那里分出了部分电流C .干路上的电流变大,干路上损耗的电压增多D .电炉使导线温度升高,电阻变大lO .有一灯泡铭牌如右图所示,根据图中所给信息判断下列说法中正确的是( ).A .只有在220 V 的电压下丁作时灯泡的功率才是25 WB .灯泡工作时的功率一定是25 WC .只要电压高于220 V ,灯泡一定会烧坏D .只要电压低于220 V ,灯泡一定不能工作11.在一个寒冷的冬天,小明家来了许多客人,当他刚把第二个电烤炉接人电路中时,家里所有的灯突然熄灭,电烤炉也不发热,检查后发现保险丝断了,保险丝烧断的原因可能是( ). A .电路中用电器的总功率过大 B .第二个电烤炉的电阻丝烧断了 C .灯泡的灯丝烧断了 D .开关接触不良 12.有两盏灯,甲灯标有“36 V 60W ”,乙灯标有“220 V 60”,当它们分别在其额定电压下发光时,会看到( ). A .甲灯比乙灯更亮 B .乙灯比甲灯更亮 C .两盏灯一样亮 D .无法确定哪盏灯更亮13.将一台“220 V lOO W ”的电风扇、一个“220 1OO W ”的充电器、一把“220 V IOO W ”的电烙铁分别接到220 V 的电源上,在相同的时问内,电流通过它们产生的热量( ). A .电烙铁最多 B .充电器最多 C .电风扇最多 D .一样多14.把标有“8 V 16 W ”的灯泡L1和“12 V 36 W ”的灯泡L2串联后接在电源两端,其中一只灯泡正常发光,另一只没有达到其额定功率,则( ).A .电源电压为20VB .电路中电流为3 AC .两灯泡的总功率为32 WD .灯泡L2的实际功率小于灯泡L1的实际功率三、实验探究题(16分+16分,共32分)15.学校学生宿舍走廊的路灯,灯泡容易损坏,经常需要更换.电工小段在原来电灯的位置,接入了两盏与原来一样的白炽灯,同学们注意到灯很长一段时问没有坏,而且这两盏灯的亮 度比原来用一盏灯时要暗,由此: (1)这两盏灯的连接方式是下图所示甲、乙两图中的一种,你认为正确的是________图.(2)现有电池组、小灯泡、开关、导线等器材(器材数量不限),请你利用这些器材来模拟检验你的判断. 在实验中,你主要观察:________________________________________________在虚线框中画出模拟的电路图:(3)电工小段这样做理由:________________________________________________________ 16.某同学用下图所示的装置研究电流通过导体时产生的热量与导体电阻大小的关系.图中两个烧瓶内盛有质量和温度都相同的煤油,温度计显示煤油的温度,两瓶煤油中都浸泡着一段金属丝,烧瓶A 中的金属丝是铜丝.电阻比较小,烧瓶B 中的金属丝是镍铬合金丝,电阻比较大.实验时,该同学想把两段金属丝串联接人电路.(1)请你用笔画线代替导线,帮他完成电路.(2)这样连接的目的是_______________________________________________________________ (3)实验过程中可以观察到。

八年级物理下册 第八章 电功率单元测试题 人教新课标版

八年级物理下册 第八章 电功率单元测试题 人教新课标版

电功率(2)1.一只灯泡标有“36V,40W”的字样,这说明灯泡的____ 是36伏,灯泡的____是40瓦。

2.额定电压是指用电器在__ _ _时的电压,额定功率是指用电器在____ 时的电功率。

3.灯泡的亮暗是由__ __的大小决定的,若加在它两端的电压不等于额定电压,灯泡就不能正常发光,它的___ _功率也就不等于它的额定功率。

4.将标有“220V,750W”的微波炉接在电压为220伏的电路上,正常工作时,通过它的电流是___ _安,它的电阻是___ _欧,这个微波炉2分消耗的电能是__ __焦。

5. 用电器正常工作的电压叫做,用电器在额定电压下的功率叫做,某灯泡上标有“PZ220-60”,“220”表示,“60”表示6.标有“36V 12W”的A灯和“36V 18W”的B灯,电阻大的是灯,若将它们串联在36伏的电路上,灯较亮些。

7.一只标有“3.8V 0.3A”的小灯泡,若加在两端的电压是1.9伏,则灯泡的额定功率是瓦,实际功率是瓦。

8.A灯“220V 100W”,B灯“220V 60W”,C灯“110V 100W”正常发光时,通过哪盏灯灯丝的电流大 ( )A、A灯B、B灯C、C灯D、一样大9.白炽灯的亮度决定于()A、额定功率的大小B、实际功率的大小C、加在灯上的电压的大小D、电灯自身电阻的大小10.将两盏“220V 40W”的电灯串联后接在220V的照明电路中,两盏电灯的实际功率之和是( )A.20W B、40W C、60W D、80W11.甲灯标有“36V 60W”,乙灯标有“100V 60W”,它们如在各自的额定电压下工作,则发光的情况是()A、甲灯亮B、乙灯亮C、一样亮D、不知道12.把“220V 100W”的灯L1和“220V 400W”的灯L2串联在220V的电路中,哪盏灯亮?为什么?13. 一盏标有”220V 100W”字样的电灯,将它接到110伏的电路中,它的电功率是多大?(不考虑温度,电阻的影响)14.把“12V 8W”和“6V 2W”的灯泡串联在12伏的电路中,比较两个灯泡的亮暗程度。

人教版八年级物理第八章章节检测(含答案)

人教版八年级物理第八章章节检测(含答案)

章节达标检测【电功率】一、选择题(每题4分,共32分)1.下列情况中,不属于消耗电能的是( )A.电吹风吹出热风B.电子计算机运算数据C.家用台灯通电发光D.橡胶棒摩擦毛皮起电※2.(改编)根据图1所示电灯泡的铭牌所给信息判断,下列说法中正确的是( )A .灯泡只能在220V 的电路中工作B .灯泡在电压低于220V 时,就不发光C .灯泡在任何情况下工作时,电功率都是25WD .灯泡只有在220V 电压下工作时,电功率才是25W※3.(改编)如图2所示,小亮做实验时,把L 1、L 2两只灯泡串联后接在电源上。

闭合开关后,发现L 1灯发光,L 2灯不发光。

经检查,电路连接正确,两只灯泡都完好无损。

则乙灯不发光的原因最有可能是( )A .L 2灯的实际功率太大B .L 2灯的实际功率太小C .通过L 2灯的电流远大于通过L 1灯的电流D .L 2灯两端的电压远大于L 1灯两端的电压※4.(原创)下面几种用电器的额定功率最接近1000W 的是( ) 5.下面所示家庭用电的一些做法中,符合安全用电的是( )6.如图3所示,闭合电键S 后,发现电灯L 不亮,且保险丝没有熔断。

某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光,再用测电笔测试火线A 和零线B 时,氖管在测火线A 时能发光,在测零线B 时不发光。

那么可以判定故障是 ( )A.火线和零线短路B.电灯L 短路C.电线AC 段某处断路D.电线BD 段某处断路7.标有“6V 3W”的甲灯和标有“12V 12W”的乙灯,并联接在6V 的电源上(假设灯丝的电阻不变),下列说法正确的是 ( )A.甲、乙两灯消耗的电能之比是1:4B.甲、乙两灯的电阻之比是1:2C.通过甲、乙两灯的电流之比是1:2D.甲、乙两灯的实际电功率之比是1:1 ※8.(原创)如图4所示电路,开关S 闭合,当滑动变阻器的滑片P向左滑动时,下列说法正确的是 ( )A .灯的亮度变暗B .电流表示数减小图2 A.家用电风扇 B.电视机 C.台灯 D.电饭锅图1图3C .电压表示数减小D .电路的总功率变大二、填空题(每空2分,共26分)9.两根电阻分别为60Ω和90Ω的电热丝,将它们串联后接在家庭电路上,经过25min 产生的热量是Q 。

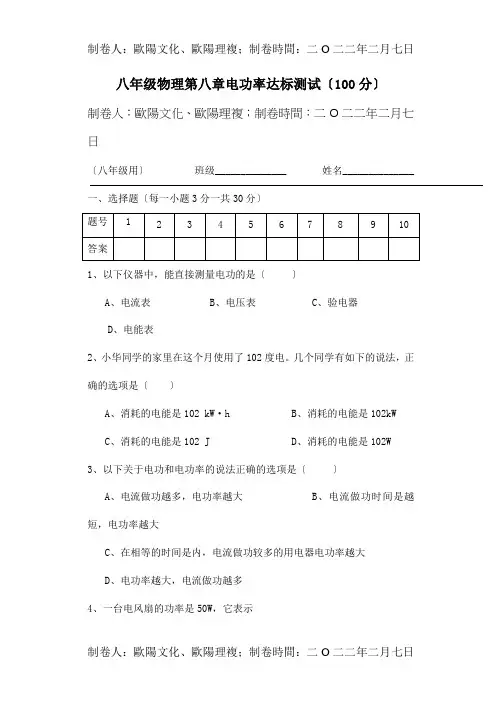

八年级物理下册第八章电功率达标测试1课标试题

八年级物理下册第八章电功率达标测试1课标试题

八年级物理第八章电功率达标测试〔100分〕制卷人:歐陽文化、歐陽理複;制卷時間:二O二二年二月七日〔八年级用〕班级______________ 姓名______________ 一、选择题〔每一小题3分一共30分〕1、以下仪器中,能直接测量电功的是〔〕A、电流表B、电压表C、验电器D、电能表2、小华同学的家里在这个月使用了102度电。

几个同学有如下的说法,正确的选项是〔〕A、消耗的电能是102 kW·hB、消耗的电能是102kWC、消耗的电能是102 JD、消耗的电能是102W3、以下关于电功和电功率的说法正确的选项是〔〕A、电流做功越多,电功率越大B、电流做功时间是越短,电功率越大C、在相等的时间是内,电流做功较多的用电器电功率越大D、电功率越大,电流做功越多4、一台电风扇的功率是50W,它表示A、1s内做50W的功B、有50J的电能转化为机械能C、1s内消耗的电能是50JD、.电流在1s内做的功是50W/s5、标有“6V 6W〞、“6V 3W〞的灯L1和L2,串联在某电源上。

设灯丝的电阻不变,那么〔〕A、通过灯L1、L2的电流之比为2:1B、灯L1、L2的实际功率之比为1:2C、电源电压为18V时,L1正常发光D、电源电压为9V时,L2正常发光6、把标有“PZ 220V 100W〞的甲灯和“PZ 220V 15W〞的乙灯相比拟,正确的选项是〔〕A、甲灯的灯丝较细,正常发光的电流较小B、甲灯的灯丝较粗,正常发光的电流较大C、乙灯的灯丝较细,正常发光的电流较大D、乙灯的灯丝较粗,正常发光的电流较小7、电炉接通电源后,电流做功的过程是将〔〕A、电能转化为机械能B、电能转化为化学能C、电能转化为热能D、电能转化为动能8、用电器的功率大表示〔〕A、消耗的电能多B、消耗电能快C、电器中电流大D、用电器工作时间是长9、小明利用电能表测某家用电器的电功率。

当电路中只有这个用电器工作时,测得在15min内,消耗电能,这个用电器可能是〔〕 A、电饭煲 B、电冰箱 C、电视机 D、收音机10、有L1、L2、L3、分别标有“220V 100W〞、“110V 100W〞、“36V 100W〞字样,它们都正常发光时,那么〔〕 A、L1亮 B、L2亮 C 、图3 L3亮 D、一样亮二、填空题〔每空1分一共23分〕11、小明家本月初电能表的示数和本月末电能表的示数如下,这段时间是小明家用了_________度电,合___________J。

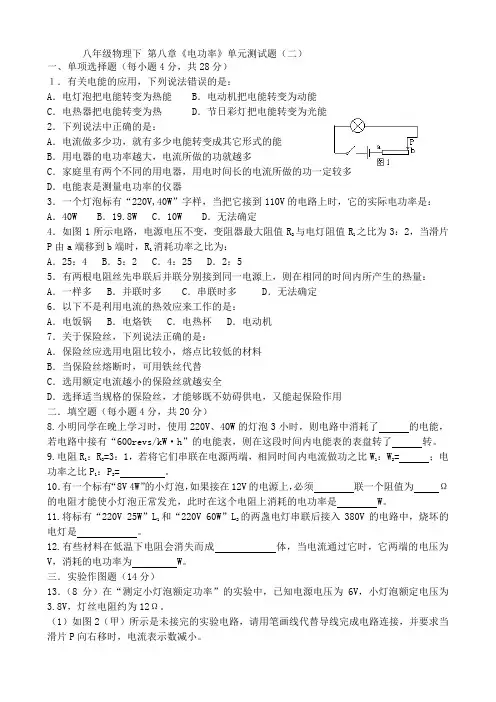

八年级物理下第八章《电功率》单元测试题(二)(附带答案)

八年级物理下第八章《电功率》单元测试题(二)(附带答案)

八年级物理下第八章《电功率》单元测试题(二)一、单项选择题(每小题4分,共28分)1.有关电能的应用,下列说法错误的是:A.电灯泡把电能转变为热能 B.电动机把电能转变为动能C.电热器把电能转变为热 D.节日彩灯把电能转变为光能2.下列说法中正确的是:A.电流做多少功,就有多少电能转变成其它形式的能B.用电器的电功率越大,电流所做的功就越多C.家庭里有两个不同的用电器,用电时间长的电流所做的功一定较多D.电能表是测量电功率的仪器3.一个灯泡标有“220V,40W”字样,当把它接到110V的电路上时,它的实际电功率是:A.40W B.19.8W C.10W D.无法确定4.如图1所示电路,电源电压不变,变阻器最大阻值R2与电灯阻值R1之比为3:2,当滑片P由a端移到b端时,R1消耗功率之比为:A.25:4 B.5:2 C.4:25 D.2:55.有两根电阻丝先串联后并联分别接到同一电源上,则在相同的时间内所产生的热量:A.一样多 B.并联时多 C.串联时多 D.无法确定6.以下不是利用电流的热效应来工作的是:A.电饭锅 B.电烙铁 C.电热杯 D.电动机7.关于保险丝,下列说法正确的是:A.保险丝应选用电阻比较小,熔点比较低的材料B.当保险丝熔断时,可用铁丝代替C.选用额定电流越小的保险丝就越安全D.选择适当规格的保险丝,才能够既不妨碍供电,又能起保险作用二.填空题(每小题4分,共20分)8.小明同学在晚上学习时,使用220V、40W的灯泡3小时,则电路中消耗了的电能,若电路中接有“600revs/kW·h”的电能表,则在这段时间内电能表的表盘转了转。

9.电阻R1:R2=3:1,若将它们串联在电源两端,相同时间内电流做功之比W1:W2= ;电功率之比P1:P2= 。

10.有一个标有“8V 4W”的小灯泡,如果接在12V的电源上,必须联一个阻值为Ω的电阻才能使小灯泡正常发光,此时在这个电阻上消耗的电功率是 W。

初二全国中考物理试题汇编八年级物理第8章 1-4节电功率试题及答案

初二全国中考物理试题汇编八年级物理第8章 1-4节电功率试题及答案

20**全国中考物理试题汇编八年级物理第八章1-4节(精选98题)1.(20**·广西北海)下列不属于用电器的是()1.D 解析:用电器是消耗电能的器具,它们的工作过程需要有电流通过,选项ABC 明显是用电器;选项D不需要电流通过,所以不是用电器。

本题答案为D。

2.(20**·山东青岛)请你想象一下,假如没有电,以下现象还能再发生的是()A.使用空调降温B.使用冰箱冷冻食品C.点着蜡烛写作业D.听广播2.C 解析:假如没有电,一切用电器都不能正常工作,所以选项ABD都不能再发生,而蜡烛不消耗电能,所以还可以实现照明。

本题答案为C。

3.(20**·浙江宁波)小科做作业时,电灯突然变暗,其原因可能是()A.电灯的实际电压变大B.电灯的额定电压变小C.电灯的实际功率变小D.电灯的额定功率变小3.C 解析:灯泡的明暗程度由灯泡的实际功率决定,与它的额定电压和额定功率无关,此外,灯泡的额定电压和额定功率是它本身的规格,它们是不会变的。

本题答案为C。

4.(20**·北京)下列家用电器中,利用电流热效应工作的是()A.笔记本电脑 B.电冰箱 C.电风扇 D.电暖器4.D 解析:简单题。

考查知识点:“焦耳定律的应用”(电流的热效应)。

得分率较高的基础试题。

5.(20**·江苏扬州)下列家用电器中,正常工作一小时耗电接近1. 2kW·h的是()A.空调B.电冰箱C.电视机D.台灯5.A 解析:P=1.2kW,四个选项中额定功率接近1.2kw的用电器是空调机。

6.(20**·四川乐山)小李家有一台“220V 2000W””的电热水器,该热水器正常工作0.5h耗电_______度,合___________J。

6.1;3.6×106 解析:该热水器正常工作0.5h耗电W=Pt=2kW×0.5h=1kW•h,1kW•h=1000W×3600s=3.6×106J.点评:本题考查消耗电能的计算,关键是公式的应用,解题过程中要注意单位的换算.7.(20**·安徽省)如果加在某定值电阻两端的电压从6V 升高到10V ,通过该电阻的电流变化了0.1 A ,则该电阻的电功率变化了( )A .1.6WB .4.0WC .0.4WD .3.4W7.A 解析:定值电阻Ω40A 1.0V 6V-10==∆∆=I U R ,W 6.1Ω40V)6-(V)10(2221222122====∆R U -U R U -R U P 。

物理第八章电功率测试题(人教新课标八年级下)

物理第八章电功率测试题(人教新课标八年级下)

第八章电功率测试题一、选择题(每小题3分,共24分)1.有三盏白炽灯,甲标有“PZ220—15”,乙标有“PZ220—40”,丙标有“PZ220—100”,将它们接在家庭电路中,正常工作时的发光情况是()A.甲灯最亮 B.乙灯最亮 C.丙灯最亮 D.一样亮2.一台电风扇和一个电熨斗,如果使用时电流做功相同,电能转化为内能()A.一样多B.电风扇较多 C.电熨斗较多 D.无法比较3.某家庭电路中,已有两盏灯正常发光,如果再使用一个电饭锅,则该电路的()A.总电流变大B.总电压变小C.总电阻变大D.总功率变小4.现有甲、乙两只电炉,已知电炉电阻R甲>R乙,分别接入电源电压为220伏的电路中,在相同的时间内,它们的放热情况是()A.甲放热多B.乙放热多C.同样多 D.无法判断5.一只标有“PZ220-60”的白炽灯接在某电路中,测得通过它的电流是0.2A,则这个灯泡的实际功率为()A.大于60W B.等于60W C.小于60W D.不知电压值无法确定6.如下单位中哪一个不是电功的单位( )A.瓦特 B.千瓦时 C.焦耳D.度7.某车床上的灯泡有“36V 36W”的字样,如果把这个灯泡接到照明的电路上并使其正常发光,需要串联的电阻的阻值为()A.220Ω B.184Ω C.256ΩD.36Ω8.如图1所示电路中,电源电压为6伏,电阻R为5欧。

S接通时电流每分钟在R产生的热量是12焦,灯泡的额定功率是0.25瓦,若灯泡电阻不变,则灯泡的额定电压为()图1A.2.5V B.3V C.6V D.12V二、填空题(每小空1分,共30分)9.1kwh可供25w的灯泡正常发光________小时。

10.电功率为40w的灯泡正常连续工作25h,消耗的电能是_______J,合_______kwh。

11.电流在某段电路上所做的功与_______________、_________和__________有关。

测量电功的仪表是________。

第八章《电功率》单元测试章节测试-初中物理初二物理八年级

第八章《电功率》单元测试章节测试-初中物理初二物理八年级

初中物理-八年级下册-第八章电功率-单元测试-章节测试一、单选题(选择一个正确的选项)1 、某同学观察两只额定电压相同,但额定功率字样已模糊不清的灯泡,发现甲灯的钨丝粗而短,乙灯的钨丝细而长,则这两只灯泡额定功率的大小关系为( )A、甲灯的额定功率较大B、乙灯的额定功率较大C、两灯的额定功率相同D、无法比较2 、甲、乙两只普通照明灯泡的铭牌如图所示,下列说法正确的是()A、正常发光时乙灯丝电阻大B、正常发光时乙灯消耗的电能多C、两灯串联在220V电路中甲灯更亮D、两灯并联在220V电路中甲灯更亮3 、如图所示,电源电压保持不变.闭合开关,当滑动变阻器的滑片P从a向b滑动的过程中,设灯泡工作时的电阻不变.下列说法正确的是()A、L1灯逐渐变亮B、L2灯逐渐变亮C、电流表的示数变小D、滑动变阻器两端的电压逐渐变大4 、某用户的电能表在3月底抄表时的示数为,到4月底抄表时的示数为,则该用户4月份用电为()A、352.9KW•hB、268.7KW•hC、84.2KW•hD、84.2J5 、某阻值为4Ω的定值电阻,通过的电流为0.5A,则1min产生的热量是()A、2JB、30JC、60JD、120J6 、小明同学在家中拍到一张电能表照片,如图所示,他仔细观察照片后,得到下列四个结论,你认为正确的是()A、电能表的额定功率为2500WB、电能表适用的额定电压为220VC、拍照片时,小明家已消耗的电能为9316kW•hD、拍照片时,小明家已消耗的电能为931.6J7 、如图所示,已知电阻R1>R2,四个容器中水的质量相等,且初温相同,电路中电源电压相等,欲使四个容器中的水沸腾,需要的最少时间分别是t A、t B、t C、t D,则时间由少到多的排列顺序是()A、t C、tB、t D、t AB、tC、t B、t A、t DC、t C、tD、t A、t BD、t A、t B、t C、t D8 、家庭电路中的熔丝烧断了,原因可能是( )A、使用了功率过大的用电器B、用电器没接地C、灯泡的灯丝断了D、零线出现断路9 、如图所示电路,定值电阻R与一个“6V3W”的小灯泡串联后接到9V的电路中,小灯泡恰能正常发光;如果在此电路中将“6V3W”的小灯泡换成“6V 4.5W”的小灯泡,那么该小灯泡的实际功率、电路的总功率()A、等于4.5W,等于6.75WB、小于4.5W,小于6.75WC、小于4.5W,等于6.75WD、等于4.5W,小于6.75W10 、学校综合实践活动小组的同学收集了如下四种家庭常用电器的铭牌:请你根据铭牌中给出的信息判断,下列说法中正确的是()A、四种家用电器都必须在220V电压下才能正常工作B、四种家用电器额定频率相同,说明它们工作时的噪声都相同C、中日牌电冰箱平均每小时消耗电能为0.6kW•hD、春兰牌空调机制冷和制热两种工作状态时的额定功率是相同的二、填空题(在空白处填写正确的答案)11 、如图所示的电路中,电阻R1=20Ω,R2=10Ω,电流表的示数是0.1A,则电源电压是_______.电阻R2的电功率是________,R1和R2的电功率之比是_________.12 、图9“探究电流通过导体产生热量与导体电阻关系”的实验装置,两阻值分别为R和2R 的电阻丝浸在相同质量和相同初温的煤油中,每一烧瓶里各插一支温度计,则闭合开关,经过一段时间,两电阻丝产生热量的多少是通过反映出来的;采用这种连接方式的目的是__________.13 、如图所示为某同学测定小灯泡电阻的实物连接图.(1)、图中有两处明显连接错误,请指出来:①________;②_________.(2)、电路改正后闭合开关,发现电流表的指针偏转,电压表指针没有偏转,则该故障的原因是_________(填下列故障原因的代号)A、小灯泡接线短路B、电源接触不良C、小灯泡接线断路D、电流表接线短路(3)、排除故障后闭合开关,电流表和电压表的示数如图所示,则电流表的读数为A,电压表的读数为___________V,小灯泡的电阻为_________Ω.14 、某导体两端加2V电压时,通过的电流为0.5A,则这段导体的电阻为_______Ω.当该导体两端的电压为3V时,导体的电阻为______Ω,当该导体两端的电压为3V时,该导体所消耗的电功率为_________W.15 、一台额定功率为0.08W的收音机,在接收频率逐渐减小的过程中,所对应电磁波的波长将逐渐________(填“增大”“减小”或“不变”);该电磁波在空间传播的速度约为_________m/s;在正常工作情况下,若持续收听1h,将消耗_________J的电能•三、解答题(在题目下方写出解答过程)16 、许多高压输电线是多股绞线拧成的,中心是钢线,钢线的周围是铝线,如图11所示。

八年级物理下册第八章电功率单元综合检测题三试题

八年级物理下册第八章电功率单元综合检测题三试题

八年级物理下册单元检测题〔三〕第八章电功率〔时间是90分钟,满分是100分〕个正确答案,请将正确答案番号填入答题表内1.盛夏时节,正值用电顶峰,电力供给紧张,鼓励民节约用电。

以下不属于节约用电的A.电视机不用时拔下插头B.使用大功率的电炉烧水C.随手关灯D.推广使用电子高效节能灯2.家庭中的用电器日益增多,以下各组用电器中利用电流热效应的是A.电饭锅、电风扇、电磁炉B.电吹风、电饭锅、微波炉C.电熨斗、电冰箱、电风扇D.电热毯、电水壶、电烤炉3.以下哪个单位不能作为电能的单位A.kW·h B.kW C.度 D.J4.随着人们生活程度的逐步进步,家用电器的不断增多,在家庭电路中,以下说法正确的选项是A.灯与控制它的开关是并联的,与插座是串联的B.使用测电笔时,不能用手接触到笔尾的金属体C.电路中电流过大的原因之一是使用的电器总功率过大D.增加大功率用电器时,只需换上足够粗的保险丝即可5.决定电流通过某段导体时做功多少的因素是A.通电时间是和加在导体两端的电压B.通过这段导体的电流和导体两端的电压C.通过这段导体的电流和通电时间是D.通过这段导体的电流、导体两端的电压和通电时间是6.以下说法正确的选项是A.电流做功时间是越短,功率越大B.电流做功越多功率越大C.电流做一样的功,用的时间是越短,功率越小D.在一样时间是内电流做功越多,功率越大7.电熨斗通电后很烫,而连接电熨斗的导线却不怎么热,这是因为A.导线有绝缘层保护能隔热B.通过导线的电流小于通过电熨斗的电流C.导线的电阻比电熨斗的电阻小,所以产生的热少D.导线散热快。

所以温度低8.家用吸油烟机上有一盏照明灯,外壳用透明塑料制成,旁边帖有一那么告语“此灯最大功率25W〞,你对这条语句的理解是A.大于25W的灯泡体积太大,安装位置有限B.25W的灯泡耗电太多,给用户造成电能的浪费C.大于25W的灯泡产生的热过多,损坏塑料外壳D.大于25W的灯泡灯光太强,对用户的眼睛不好9.两盏电灯分别标有“36V40W〞和“220V40W〞的字样,当它们都正常发光时,比拟它们的亮度,可知A.两盏灯一样亮B.“220V40W〞灯较亮C.“36V40W〞灯较亮D.条件缺乏无法比拟10.一照明灯泡的规格是“220V,40W〞,在灯泡两端加上110V的电压,那么该灯泡的实际功率为A.10W B.20W C.30W D.40W 11.家庭常用白炽灯正常工作时通过的电流约为A.B.C.2A D.20A 12.如图1的是家用电饭煲的电路示意图,R0是电热盘,R是一个电阻,S是受温度控制的开关。

八年级下册物理第8章电功率单元试题及参考答案

八年级下册物理第8章电功率单元试题及参考答案

八年级物理第八章检测题(时间45分钟)班级姓名评价A.通过用电器的电流做功越多,则用电器功率就越大B.用电器的电功率越小,则电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.对某一用电器而言,消耗的实际功率是由实际电压决定的2.白炽灯的发光亮度取决于( )A.灯泡的电阻大小 B.灯泡实际功率的大小C.灯泡额定功率的大小D.灯泡额定电压的大小3.“220V 40W”和“110V 40W”的两只灯泡都正常工作时()。

A.因为通过它们的电流不同,所以亮度不同B、因为两只灯泡的灯丝电阻不同,所以亮度不同C.因为两只灯泡两端的电压值不同,所以亮度不同D.因为它们的电功率相同,所以亮度相同4.为了用电安全,下列注意点中不正确的是()A.不准用剪刀或绝缘柄破损的钳子剪带电的导线B.不准在电线上晾衣服C.发现有人触电时,应立即用手将他拉离电源D.发现输电线的断头落在地上,不要走近,更不准去拾5.下面几个用电器属于利用电流热效应工作的是()。

A.电冰箱B.洗衣机C.电视机D.电饭锅6.某同学做测量小灯泡电功率的实验时,刚一试触,就发现电流表的指针迅速摆动到最大刻度,发生这种情况的原因可能是()A.电流表的正负接线柱接反了 B.待测电阻的绕线断了C.线路接错了,某处发生了短路D.无法判断7.小东家有一台微波炉,正常工作时电流为4A,则它的额定功率为()A.8.8kW B.800W C.880W D.无法计算8.有三盏白炽灯,甲标有“PZ220—15”,乙标有“PZ220—40”,丙标有“PZ220—100”,将它们串联后接入家庭电路中,工作时的发光情况是()A.甲灯最亮 B.乙灯最亮 C.丙灯最亮D.一样亮9.如图所示,电源电压U=18V,小灯泡L的额定电压为9V。

当滑动变阻器的滑片P移至中点时,小灯泡L正常发光;当滑片P移至最右端时,小灯泡L的实际功率为6W。

则小灯泡的额定功率和滑动变阻器的最大阻值分别为A.13.5W;6Ω B.6W;13.5ΩC.6W;12Ω D.13.5W;12Ω10.一个“220 V ,25 W”的甲灯正常发光3h,另一个“110 V ,25 W”的乙灯正常发光4h,由此可知()A.甲灯的实际功率较大 B.乙灯中电流做的功较多C.甲灯较亮,乙灯较暗 D.流过甲灯的电流较大11.下列单位不是电功率单位的是()A.千瓦时B.瓦特C.焦/秒D.伏特•安培12.家用电能表的盘面上,标有3000R/kwh的字样,当接入一个用电器正常工作时,1min 内电能表的转盘转了15转,则该电器消耗的实际功率是()A.150W B.500W C.300W D.3000W 二.填空题。

人教新课标版初中八下第八章电功率综合测试题

人教新课标版初中八下第八章电功率综合测试题

人教新课标版初中八下第八章电功率综合测试题(时间:90分钟分值:100分)一、选择题(每题3分,共36分)1.(2007年北京)下列家用电器中,利用电流热效应工作的是()A. 电熨斗B. 电风扇C. 电冰箱D. 电视机2.(2007年兰州)一只普通家用白炽电灯正常发光时通过的电流约为()A.200 A B. 20 A C. 0.2 A D.20 mA3.(2007年成都)小刚利用电能表测某家用电器的电功率.当电路中只有这个用电器工作时,测得在15 min内,消耗电能0.3 kW·h,这个用电器可能是()A. 空调器 B.电冰箱 C. 电视机 D. 收音机4.(2007年吉林)下列做法中正确的是()A. 雷雨天,人在大树下避雨B. 家庭电路中用铜丝或铁丝代替保险丝C. 某同学家同时使用多个大功率用电器D. 电冰箱的金属外壳一定要接地5.(2007年连云港)图8—1所示实验操作正确的是()6.(2007年上海)家用白炽灯上标有“220 V 40 W”字样.当该灯正常工作时,它的功率()A. 大于40 W B.小于40 WC. 等于40 W D.等于220 W7.(2007年兰州)随着生活水平的提高,家用电器日益增多.某户进行电路旧线改造后,将保险丝的规格由5 A换成了8 A,则该线路允许同时接入用电器的功率比原来增加了()A. 1100 WB. 1760 WC. 660 W D.2860 W8.(2007年成都)如图8—2所示电路,电源电压不变,当开关S2闭合、S1断开时,电流表示数为0.3 A,电压表示数为9 V;若将两表互换位置,并同时闭合S1和S2时,电流表示数为0.5A。

则下列说法中错误的是()A. 电压表示数仍为9 V B.R1的阻值为18 ΩC. R2的阻值为45 Ω D. R2消耗的功率为6.75 W9.(2007年长春)如图8—3所示,电源电压保持不变.只闭合开关S1,灯泡L正常发光,再闭合开关S2,则()A. 电流表示数变大,灯变亮B. 电流表示数变小,灯变暗C. 小灯泡的额定功率变大D. 电路中的总功率变大10.(2007年临沂)在如图8—4所示的电路中,电阻R1、R2、R3阻值均为4Ω,电源电压为6 V并保持恒定,下列说法正确的是()A. 开关S1、S2均闭合时,通过电阻R1的电流是0.75 AB. 开关S1、S2均闭合时,电路总电阻为12ΩC. 开关S1闭合、S2断开时,电路总电阻为8 ΩD. 开关S1闭合、S2断开时,电路消耗的电功率为4.5 W11.(2007年兰州)将分别标有“8 V 4 W”、“4 V 2 W”字样的灯泡L1、L2串联使用.当灯L1正常发光时,灯L2会()A. 正常发光B. 比正常发光暗C. 比正常发光亮D.以上三种情况均有可能12.(2007年常德)将额定电压相同的两个灯泡L1、L2串联后接入电路中,接通电路后发现L1要亮一些,则下列判断正确的是()A. L1的电阻可能比L2的小B.L1的额定功率可能比L2的大C.若将两灯并联接入电路中,L1更亮D. 两灯正常工作时L1要暗一些二、填空题(每题4分,共20分)13.(2007年连云港)某同学家的电能表本月末抄表时的示数如图8—5所示.若本月应交电费45元,且电价为0.5元/度,则上次抄表时的示数应为________kW·h;从本电能表面板上你还能看到哪些信息________(只要写出一条即可).14.(2007年常德)你家中用电器的额定电压一般是________V,通常情况下它们以________的连接方式接入电路.用电饭煲煮饭是因为电流具有________效应.如果你家中的用电器突然全部停止工作,经检查发现是空气开关掉闸了,你认为原因可能是________(说出一种即可).15.(2007年镇江)某导体两端加2 V电压时,通过的电流为0.5 A,则这段导体的电阻为________Ω。

八年级物理下册第八章 电功率 测试题(word版、含答案)

八年级物理下册第八章 电功率 测试题(word版、含答案)

2012年八年级物理下册第八章电功率测试题说明:考试时间:60分钟满分:70分一、单项选择题(每小题3分,共30分)1.(2011江苏扬州,1)下列家用电器中,工作一小时消耗电接近1.2k w·h的是()A.空调B. 电冰箱C.电视机D.台灯2.(2011甘肃兰州,15)关于电流通过导体时产生的热量,以下说法正确的是()A.根据Q=I2Rt可知,电阻越大,相同时间内产生的热量越多B.根据Q=U2t/R可知,电阻越大,相同时间内产生的热量越少C.根据Q=UIt可知,相同时间内,相同时间内产生的热量与电阻无关D.根据Q=I2Rt可知,在电流一定时,电阻越大,相同时间内产生的热量越多3.(2011年山东省潍坊市 6)安全教育已越来越引起学校和社会各界的高度重视并开展了一系列丰富多彩的教育活动。

某中学在一次关于家庭用电的“对”、“错”抢答比赛中,提出以下说法,其中应回答“对”的是()A.如果发生了触电事故,要立即切断电源B.若没有保险丝,可用细铜丝代替C.控制家用电器的开关应该安装在零线上D.电饭煲用三脚插头和三孔插座,是为了利用三角形的稳定性和美观性4.(2011广东深圳,32)甲、乙两个灯泡的铭牌分别是“PZ220—25”、“PZ220—100”,关于这两个灯泡的描述正确的是()A.甲灯得灯丝粗,电阻大B.乙灯得灯丝细,电阻小C.乙灯得灯丝细,电阻大D.乙灯得灯丝粗,电阻大5.(2011湖南株洲,6)某阻值为4Ω的定值电阻,通过的电流为0.5A,则1min内产生的热量是()A.2JB.30JC.60JD.120J6.(2011湖南邵阳,14)一个灯泡的灯丝烧断了,把断了的灯丝搭在一起,灯泡会更亮。

这是因为()A.灯丝的电阻变小,实际功率变大B.灯丝的电阻变大,实际功率变大C.灯丝的电阻变大,实际功率变小D.灯丝的电阻变小,实际功率变小7.(2011年湖南衡阳,10)如图,灯L1、L2分别标有“6V,6W”和“6V,3W”的字样,当开关都闭合时两灯都正常发光,则通过L1和L2的电流之比是()A.1:1 B.1:2 C.2:1 D.无法确定8.(2011江苏连云港,3)以下四图所反映的做法中,符合用电安全的是()A.开关和灯泡的连接 B.测电笔的使用 C.电视天线与电线接触 D.湿手接触开关9.(湖北省荆门市2011年8)如图所示,当开关闭合时,电压表V1、V2的示数分别为10V 和4V,已知电动机M的线圈电阻为1Ω,R是阻值为4Ω的定值电阻,下列结论正确的是A. R两端的电压为6VB. 通过电动机的电流为6AC. 电阻R消耗的电功率为144WD. 电动机消耗的电功率为6W10.(2011江苏无锡,14)小华用如图所示的电路测小灯泡功率.电路中电源电压恒为4.5V,电压表的量程为O~3V,电流表的量程为0~0.6A,滑动变阻器的规格为“20ΩlA”,灯泡标有“2.5V 1.25W”字样。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

八年级物理第八章电功率章节综合测试
一、填空题(每空1分,共25分)
1. 0. 5度=_________kWh= J 。

2、将阻值分别为10Ω和30Ω的甲、乙两电阻串联后接在电源上,甲、乙两电阻电功率之比为_________;相同时间内消耗的电能之比为_________;
若将甲、乙两电阻并联后接在电源上,相同时间内,电流通过甲、乙两电阻所消耗的电能之比为_________,两电阻的电功率之比为_______________。

3.电能通常用____________来测定。

小明上月末看了它的读数是[1392.4],本月末它的读数是[1410.2],则小明家本月用电_________kwh.
4.电灯泡上标着“PZ220-40”,这里的“220”表示灯泡的___________,“40”表示的是灯泡___________.此灯泡正常工作时的电流为_______A, 电阻为_______。

5.如右图所示,当S 闭合,甲、乙两表是电压表时,两表示数
之比U 甲:U 乙=5:3;则电阻R 1 :R 2=_________,此时R 1与R 2消耗的功
率之比P 1: P 2=__________。

6.电炉丝和铜导线串联后接在电路中,通电后,电炉丝热的发
红而铜导线却不怎么热,这是因为电炉丝和铜导线中的 相
等,但是电炉丝比铜导线的 大,消耗的电功率多的缘故.
7.城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆行
人通行。

若每只灯的规格都是“220V 300W ”,则每组交通指挥灯(含红、黄、绿三种颜色灯)工作15h 要消耗电能_________kw ·h 。

8.下表给出的是某同学测出一些常见的用电器的电压、电流及一些计算的结果,从表中数据可以看出:电阻最大的用电器是________,电功率最大的用电器是________.
9. 一个电灯标有“PZ220-100”字样,若把它接在110伏的电源上时,其消耗的电功率为_______瓦。

10.商场中,一位顾客和一位买微波炉的售货员出现了不同意见。

售货员说,微波炉很省电,用它加热食品花不了多少电费;顾客说,微波炉很费电,他家的微波炉一开就“烧保险”。

售货员是从微波炉 的角度来说的,而顾客是
从微波炉 的角度来说的。

11.如右图所示的电能表,在短时间里允许接在这个电能表上各种
用电器额定功率总和的最大值是 W 。

若这只表在3min 内转了
15转,则在这段时间内消耗的电能是 KW •h ;此时正在工作的
用电器的总功率是 W 。

12. 某宿舍楼里有“PZ220—40”的电灯20盏,“220V60W ”的彩电
10台,这些用电器同时使用时,如果楼里电能表是“220V ,10A ”,还_______(能,不能)接入“220V1000W ”的空调。

二、选择题(每小题3分,共39分,)
A. 这个电熨斗消耗的电能是500焦
B. 这个电熨斗每秒钟完成500焦/秒的功
C. 这个电熨斗1秒钟内消耗的电能是500焦
D. 这个电熨斗1秒钟内完成500瓦的功
2.决定白炽电灯发光强弱的物理量是()
A. 电功
B. 电压
C. 电流强度
D. 电功率
3.额定功率为300瓦的家用电器可能是()
A. 电视机
B. 白炽灯
C. 计算器
D. 空调器
4、已知R1<R2,分别按下图所示的四种方法连接,并接入同一电路中,能获得最
大总功率的是〔〕
5.甲乙丙三盏白炽灯,规格分别为“220V、40W”“110V、40W”“36V、40W”,当它们均正常发光时,其亮度()
A、甲灯最亮
B、乙灯最亮
C、丙灯最亮
D、三灯一样亮
6、下列各组实验仪器中,不能用来测量电功率的是
A. 电能表和秒表
B. 电压表和电流表
C. 电功率仪表
D. 电流表和秒表
7.灯L1、L2分别标有“220V60W”和“220V20W”,串联在220伏电源上,则() A. L1更亮些 B. L2更亮些 C. L1,L2一样亮 D. 无法判断
8、两只灯泡,L1标有“6V、3W”字样,L2标记模糊,测得L2正常发光的电阻为6Ω;把它们串联起来接入某一电路中,两灯均能正常发光,那么,该电路两端的电压和灯泡L2的额定功率分别是()
A. 9V、3W
B. 9V、1.5W
C. 12V、3W
D. 12V、1.5W
9. 阻值为10Ω的电阻丝接到电压不变的电源上,2min可烧开一杯水;若换用20Ω的电阻丝,再接到这个电源上,这时烧开一杯水所需要的时间是()
A. 0.5min
B. 4min
C. 1min
D. 1.5min
10.如图6所示,是郑龙同学记录家里一周内的用电情
况,下列说法中正确的是()
A.周一白天用电比傍晚多
B.周四夜晚用电比周五夜晚多
C.每天的用电高峰在傍晚
D.周三傍晚用电2kW·h
11.在“测定小灯泡的额定功率”的实验中,某同学电
路连接正确,闭合开关,灯泡发光,但测试中无论怎样调节
滑动变阻器,电压表示数都达不到灯泡的额定电压值,原因可能是下述的哪种()
A. 变阻器总阻值太大
B. 电压表量程太大
C. 灯泡灯丝断开
D. 电源电压太低
12.如右图所示,电键K断开时灯泡L恰能正常发光,若电源电压保持不,当电键K 闭合时()
A. 灯变亮,安培表读数不变
B. 灯变暗,安培表读数不变
C. 灯泡亮度不变,安培表读数增大
D. 灯泡亮度不变,安培表读数减小
13.我们常见的可调亮度的台灯,它实际是通过调节串联在电
路中的变阻器的旋钮来改变灯的亮度的,以下关于这种灯的说法中正确的是
( )
A.变阻器与灯泡消耗的电功率始终相同
B.灯越亮时变阻器接入电路中的阻值越大
C.灯光弱时比灯光强时并不省电,因为此时接入电路中的电阻也要消耗电能
D.灯光强时比灯光弱时,电路中电流大,消耗电能也大
三、实验与探究(第1题3分,第2题11分,第3题4分,第4题2分,共20分)
1:在做“测定小灯泡的功率”的实验时,小磊连接的实物电路如图甲所示。

其电源电压
3 V ,小灯泡的额定电压为2 .5 V ,额定功率小于1W.
(1) 同组的小红在检查线路时,发现有一根导线连接错误。

请你在图3甲中用“×”标出这根导线,并画出改接后的导线 (不能与其他导线交叉);
(2) 电路错误改正后,将变阻器滑片移至最左端,闭合开关,发现小灯泡不亮,电流表
无示数,电压表示数3 V.发生这种现象的原因可能是 ;
(3) 排除故障后,再闭合开关,移动变阻器的滑片,当电压表示数为2 .5 V 时,电流表
示数如图3乙所示,电流的大小为 ,小灯泡的额定功率为 .
图3
图3甲
2.为了测定一个额定电压为2.5 V 的小灯泡的额定功率,提供了如图所示的器材,回答: (1)原理是___________________。

(2)实验中提供的器材是:小灯泡,电源,导线,开关,阻值较大的滑动电阻器,________
和________.
(3)在下面的空白处画出实验电路图.
(4)用笔画线代替导线按照电路图将实物图中的器材连接起来.(连线不要交叉)
(5)若闭合开关后,欲测量小灯泡的额定功率,发现电压表的读数是 2.2 V ,应调节滑
动变阻器,使滑动变阻器接入电路的那部分电阻变________.(选填“大”或“小”)
(6)某一同学在做完“测小灯泡的电功率”实验后,及时完成了实验报告,实验报告中
他设计了如下的表格.从表格中你可以知道该灯泡的额定功率P=________.该同学对实验现象的观察和数据的记录都正确,请你指出他所设计的表格中的错误:___________ ____.
个电路的故障原因可能是__________________。

3.在“测定小灯泡额定功率”的实验中,已知电源电压为6V ,小灯泡额定电压为3.8V ,
灯丝电阻约为12Ω。

(1)如图2(甲)所示是未接完的实验电路,请用笔画线代替导线完成电路连接,并要求当滑片P 向右移时,电流表示数减小。

(2)在方框内根据电路元件连接画出电路图。

(3)闭合开关前,应使滑动变阻器的滑片P 置于 端。

若闭合开关,灯不亮,电压表示数接近6V ,电流表示数几乎为零,出现这种故障的原因是 。

(4)闭合开关电压表示数为2.5V ,应将滑片P 向 端移动,直到小灯泡正常发光时,
电压表示数应为 V 时,电流表示数为0.3A ,则小灯泡正常发光时的电阻为 Ω,额定功率为 W ,通电5min ,小灯泡消耗的电能是 J ,并请在乙图中标出电流表指针的位置。

4.家庭电路有一支标有铭牌的灯泡正常发光,现给的器材有电能表、电流表、钟表,请用二种方法搞清这只灯泡此时的功率,说明道理,并写出表达式。

四、综合应用(第1题6分,第2题10分,共16分,)
1.某课外活动小组,自制了一台电烘箱,用来烘干仪器,当电烘箱的电阻丝通过的电
流是2A 时,每分钟可产生3×104 J 的热量,求此电烘箱电阻丝的阻值和电烘箱的电功率。

2. 如图所示,小灯泡上标有“6V
3.6W ”滑动变阻器R 的最大阻值为10 ,当滑动变阻器滑片P 移到a 时,闭合开关S ,小灯泡正常发光。

(1)求电源电压和小灯泡电阻 (2)当滑动变阻器的滑片P 移到b 端时,闭合开关S ,你还能
求出哪些物理量?(求出2个)。
