潜水排污泵工作原理分析

合集下载

潜水排污泵流量的选择 排污泵工作原理

潜水排污泵流量的选择 排污泵工作原理

潜水排污泵流量的选择排污泵工作原理潜水排污泵的流量选择:1、当有排水量调整时,可按生活排水大小时流量选定。

消防电梯集水池内排水泵流量不小于10L/s;潜水排污泵的扬程按提上升度、管道损失计算确定后,再附加确定的自由水头,自由水头宜接受0.02~0.03MPa;潜水排污泵吸水管和出水管流速不应小于0.7m/s,并不宜大于 2.0m/s。

公共建筑内应以每个生活排水集水池为单元设置一台备用泵,平常宜交互运行。

地下室、设备机房、车库冲洗地面的排水,如有两台及两台以上潜水排污泵时可不设备用泵。

2、当集水池无法设事故排水管时,水泵应有不间断的动力供应;3、当能关闭排水进水管时,可不设不间断动力供应,但应设置报警装置。

4、当提升带有较大杂质的污、废水时,不同集水池内的潜水排污泵出水管不应合并排出。

5、当提升一般废水时,可按实际情况考虑不同集水池的潜水排污泵出水管合并排出。

两台或两台以上的水泵共用一条出水管时,应在每台水泵出水管上装设阀门和止回阀。

单台水泵排水有可能产生倒灌时,应设止回阀。

不允许压力排水关与建筑内重力排水管合并排出。

6、当潜水排污泵提升含有大块杂物时,宜带有粉碎装置;当提升含较多纤维物污水时,宜接受大通道潜水排污泵。

7、当电机功率大于等于7.5kW或出水口管径大于等于DN100时,可接受水泵固定自耦装置;8、当潜水排污泵电机功率小于7.5kW或出水口管径小于DN100时,可设软管移动式安装。

污水集水池接受潜水排污泵排水时,应设水泵固定自耦装置,便利水泵检修。

排水泵应能自动启停和现场手动启停。

多台潜水排污泵可并联交替运行,也可分段投入运行。

自吸排污泵的维护保养1、检查自吸泵管路及结合处有无松动现象。

用手或工具转动自吸泵,试看排污泵是否快捷。

2、尽量掌控自吸泵的流量和扬程在标牌上注明的范围内,以保证自吸泵在最高效率点运转,才能获得最大的节能效果。

3、自吸泵在运行过程中,轴承温度不能超过环境温度35C,最高温度不得超过80C。

潜水排污泵的工作原理

潜水排污泵的工作原理

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产,销售管道泵,隔膜泵,磁力泵,自吸泵,螺杆泵,排污泵,消防泵,化工泵等给排水设备的厂家,产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

潜水排污泵是潜水式的污水泵,特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。

而用户若是能够对潜水排污泵的工作原理有所了解的话,那么对于日后的帮助无疑是非常有帮助的,下面就请大家跟着上海沈泉排污泵厂家一起来看看下面的内容吧。

潜水排污泵的工作原理:
潜水排污泵是一种特殊结构的叶片式泵,驱动泵的电动机与泵制成一个整体,共用一根轴,潜入水中运行。

水泵叶轮直接装在电动机的轴上,电动机旋转,从而带动叶轮旋转,将液体通过涡轮壳儿输送到出水管。

转子轴依靠上、下两道轴承来固定,电机全部密封,密封有两种形式:静密封、机械密封,电机与叶轮、涡壳之间带有油腔,装有变压器油用以冷却轴承,同时对上密封卢润滑及冷却作用。

好了,以上便是关于潜水排污泵的工作原理的内容介绍了,希望能够对大家有所帮助。

什么是潜污泵,潜污泵有哪些特点

什么是潜污泵,潜污泵有哪些特点

什么是潜污泵,潜污泵有哪些特点范本一:潜污泵1. 介绍潜污泵是一种用于排放污水的泵,它通常埋在污水中,通过自身电机的驱动将污水抽出,并输送到目标地点。

2. 工作原理潜污泵通过电机的驱动,使泵体内的叶轮旋转,创造负压,形成吸力将污水吸入泵体,随后通过泵体内部的管道将污水输送到目标地点,完成排放。

3. 结构组成潜污泵主要由以下部件组成:- 泵体:负责容纳和输送污水的主体部分。

- 电机:提供动力,驱动泵体内的叶轮旋转。

- 叶轮:负责创造负压并将污水吸入泵体。

- 导流装置:用于引导污水进入泵体。

- 控制箱:负责控制潜污泵的启停和运行。

4. 特点潜污泵具有以下特点:- 高效性: 潜污泵具有较高的效率,能够快速且有效地处理大量污水。

- 节能性: 潜污泵采用先进的电机技术,能够节能降耗,减少能源消耗。

- 耐用性: 潜污泵采用耐腐蚀材料制作,能够在恶劣的工作环境下长时间运行。

- 自动化控制: 潜污泵配备了智能控制系统,能够自动监测和调节泵的运行状态。

- 安全可靠: 潜污泵具有过热保护、漏电保护等安全措施,保证使用过程中的安全性。

5. 应用领域潜污泵广泛应用于以下领域:- 市政污水处理:用于处理城市生活污水和雨水排放。

- 工业排水:用于处理工业生产过程中的废水和废液排放。

- 农村污水处理:用于农村地区的污水处理和农田灌溉。

本文档涉及附件:无本文所涉及的法律名词及注释:无范本二:潜污泵及其特点1. 潜污泵的定义潜污泵是一种用于处理污水的装置,通常安装在污水管道内部,通过自身的动力驱动,将污水抽出并输送至目标地点。

2. 潜污泵的工作原理潜污泵利用电机的驱动,使泵体内的转子旋转,通过叶片的作用产生负压,将污水吸入泵体,然后通过管道输送出去。

3. 潜污泵的结构组成潜污泵通常由以下组件组成:- 泵体:用于容纳和输送污水的主体部分。

- 电机:提供动力,驱动泵体的转子旋转。

- 转子:通过旋转创造负压,将污水吸入泵体。

- 引导装置:用于引导污水进入泵体。

潜水泵的工作原理及故障分析

潜水泵的工作原理及故障分析

潜水泵的工作原理及故障分析摘要:本文主要对潜水泵的工作原理、常见故障、处理方法以及使用过程的注意事项进行了一定的探讨,希望本文的论述可以为行业相关人士提供一定的参考与帮助。

关键词:潜水泵;工作原理;故障1 概述潜水泵在实际工作过程中,机组都是处于水下环境当中,主要进行排水作业,通常情况下排水的扬程都比较大,比较适用于深井排水,是深井排水工作中的一个重要设备。

正是因为潜水泵工作环境是水下,所以如果使用操作不当就很可能引发各种问题,最常见的就是潜水泵维护不当造成排水量过低而不能顺利排水问题。

引发潜水泵发生各种故障的影响因素很多,因为作业环境的特殊性,潜水泵一旦发生故障不但维修困难大,而且还会严重耽误施工工期,所以在实际工作过程中,工作人员一定要严格按照相关标准和规范进行操作,并及时发现存在的问题,制定相应的解决对策,将潜水泵故障发生几率降至最低。

2 潜水泵的工作原理在潜水泵启动之前,一定要保证泵内和吸入管都充满液体,在开启之后,叶轮立即就会高速旋转,里面的液体也会随着叶片一起高速旋转,受离心力的影响会飞向叶轮的外围,飞射出去液体的速度会在泵壳扩散室内逐渐减缓,但压力会逐渐增强,之后从潜水泵出口流出。

液体在不断甩向周围的过程中,在叶片的中心处逐渐形成一个既没有液体也没有空气的真空低压区,在大气压作用下,液池面的液体会从吸入管流入到潜水泵当中,就是这样一个连续不断地从液池中抽吸然后又从泵排出管流出的过程。

图1 潜水泵结构原理图以及零件分解图3 潜水泵故障及处理3.1 潜水泵运转有异常振动、不稳定当潜水泵出现不稳定或者是异常振动的时候,通常情况下造成这种现象的原因包括以下四个方面:一,潜水泵底座的脚螺栓发生了松动或者是没有拧紧,这种异常需要对所有的地脚螺栓进行均匀拧紧的处理措施;二,没有为出水管路设置独立支撑,造成了水泵的振动,在处理的时候可以为水泵出水管设置单独的稳固性支撑,尽可能减轻出水管法兰承重;三,水泵叶轮质量不达标,导致使用过程出现松动甚至发生损坏,这时就需要及时更换叶轮;四,潜水泵轴承出现了损坏,这就需要对损坏的轴承进行更换。

潜污泵低水位工作原理

潜污泵低水位工作原理

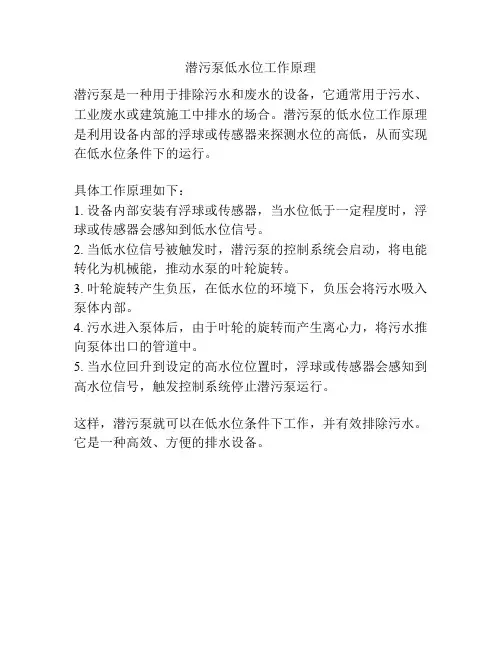

潜污泵低水位工作原理
潜污泵是一种用于排除污水和废水的设备,它通常用于污水、工业废水或建筑施工中排水的场合。

潜污泵的低水位工作原理是利用设备内部的浮球或传感器来探测水位的高低,从而实现在低水位条件下的运行。

具体工作原理如下:
1. 设备内部安装有浮球或传感器,当水位低于一定程度时,浮球或传感器会感知到低水位信号。

2. 当低水位信号被触发时,潜污泵的控制系统会启动,将电能转化为机械能,推动水泵的叶轮旋转。

3. 叶轮旋转产生负压,在低水位的环境下,负压会将污水吸入泵体内部。

4. 污水进入泵体后,由于叶轮的旋转而产生离心力,将污水推向泵体出口的管道中。

5. 当水位回升到设定的高水位位置时,浮球或传感器会感知到高水位信号,触发控制系统停止潜污泵运行。

这样,潜污泵就可以在低水位条件下工作,并有效排除污水。

它是一种高效、方便的排水设备。

潜水泵的工作原理

潜水泵的工作原理

潜水泵的工作原理潜水泵是一种常用的水泵类型,广泛应用于农田灌溉、城市供水、工业排水等领域。

它的工作原理是通过电动机驱动叶轮旋转,从而将液体吸入泵体并通过管道输送出去。

下面将详细介绍潜水泵的工作原理。

一、潜水泵的结构潜水泵主要由电动机、泵体、叶轮、轴承和密封装置等部份组成。

其中,电动机是潜水泵的动力源,泵体是液体的容器,叶轮则是通过旋转产生压力的关键部件。

二、工作原理1. 吸入过程当潜水泵开始工作时,电动机驱动叶轮高速旋转。

叶轮的旋转产生离心力,使液体在叶轮的作用下产生压力。

同时,由于叶轮的旋转,泵体内部产生了低压区域。

在低压作用下,液体通过进水口进入泵体。

2. 输送过程液体进入泵体后,被叶轮的旋转力推动,沿着泵体的流道被推送向出水口。

在这个过程中,液体的压力逐渐增大,最终达到泵设计的扬程要求。

3. 排出过程当液体通过出水口流出时,叶轮的旋转力和泵体的设计使得液体在出水口形成高压区域。

高压区域使液体能够克服管道阻力,顺利排出。

三、潜水泵的特点和应用1. 特点潜水泵具有结构紧凑、体积小、分量轻、使用方便等特点。

它可以直接放置在液体中工作,不需要额外的泵房,因此节省了空间和成本。

2. 应用潜水泵广泛应用于农田灌溉、城市供水、工业排水等领域。

在农田灌溉中,潜水泵可以通过井口直接将地下水抽取到地面,实现农田的灌溉需求。

在城市供水中,潜水泵可以将地下水或者河水抽取到城市的供水系统中。

在工业排水中,潜水泵可以将工业废水或者雨水排出到污水处理厂或者河流中。

四、潜水泵的维护和保养为了保证潜水泵的正常工作,需要进行定期的维护和保养。

以下是一些常见的维护和保养措施:1. 清洁泵体:定期清洁泵体内部和外部的杂质和污垢,以保证泵的顺畅运行。

2. 检查轴承:定期检查潜水泵的轴承,确保其正常运转。

如发现轴承有异常,应及时更换。

3. 检查密封装置:检查潜水泵的密封装置是否完好,如有损坏或者老化,应及时更换。

4. 检查机电:定期检查潜水泵的机电,确保其正常运转。

污水泵控制原理

污水泵控制原理

潜水泵电路原理图一、潜水泵的电路控制部分主要由交流接触器、热继电器、转换开关、指示灯、按钮、液位控制器、潜水泵过热保护器、中间继电器等元件组成。

二、交流接触器(CJ)是一种自动电磁式开关,适用于远距离频繁地接通或分断主电路的用电设备,具有控制容量大、动作可靠、操作效率高、使用寿命长等优点。

交流接触器是利用电磁力作用下的吸合和反向弹簧作用下的释放,使主触点闭合和分断导致主电路的接通和分断。

交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部分构成。

1、电磁系统:由线圈、静铁心、动铁心组成。

线圈电压有220V,380V,接触器分交流接触器和直流接触器。

铁心用硅钢片叠制而成,做成E型状。

2、触头:主触头是用于接通和断开主电路,因此触头的质量很重要,必须用紫铜片制成,接触部分还要镀银,为了使触头接触紧密并消除触头开始接通时产生的颤动,在触头上还装有压紧弹簧。

触头采用双断点桥式结构,两触头串连于同一电路中,同时接通或断开。

主触头允许通过较大电流,(接触器的额定电流)称之为一次接线,辅助触头用于自锁、互锁等控制电路,只能通过小电流。

称之为二次接线。

3、灭弧装置:当接触器断开较大电流时,动静触头之间会产生较强的电弧,其产生的光和热易使触头烧坏,因此减小电弧造成的危害至关重要,所以在接触器上装有灭弧罩,触头采用双断点桥式结构,使电弧分成两路,加大了电弧距离,减小触头分断电流,使电弧容易熄灭。

型号为CT10-20、CT10-40。

4、接触器工作原理:线圈通电时产生磁场,使静铁心产生较大的吸引力,以克服弹簧的作用力将动铁心吸合,从而带动主触头闭合,接通主电路。

辅助触头发出各种信号,以达到远距离控制的目的。

当线圈失电或电压下降到一定数额时,静铁心产生的吸引力消失,动铁心在反向弹簧的作用下释放回复原先位置,接触器断开主电路。

三、热继电器:主要是利用电流的热效应对电动机或其它用电设备进行过载保护、断相保护、电流不平衡保护。

潜水污水泵原理与应用浅析

潜水污水泵原理与应用浅析

s Nc c E E&T c E HN。L Y V s。N 科技视界 I1 。G I 25
S in e& Te h oo yVi o ce c c n lg s n i
备, 而且这 种泵 的使 用范 围 目前正在 迅速扩 大 , 广泛 应用 于
工业 、 品 、 食 医院 、 饭店等行 业 , 主要用来 输送含 有大量 固体
颗粒物 如淤泥 、 灰渣 等 , 以及含 有大量纤 维状 固体物 质如各
种纺织废物 、 蔬菜食 品废弃物等的生活生产污水。 污水泵是一种无堵塞泵 , 主要包括 潜水式污水泵 和干式 污水泵两种。本文重点介绍潜水 式污水泵 , 最常 用的潜水式 污水 泵是 WQ型潜水污水泵 。潜污泵不 同于普 通泵 , 因为输 送介质 中含有大量污物 , 容易堵塞流道 , 一旦 流道堵塞 . 潜污 泵便 无法正常工作 , 甚至烧毁 电机 。所 以潜污泵关 注的是泵 体 的抗堵性 能和可靠性能 。
的出 口排 出。而在 叶片的中心处 , 因为液体 减少而形成低 压 区域 ,泵外 的流体会在 大气 压的作用下不 断补充到泵 内部 , 从而形成连续流动 。 1 潜水污水泵性能指标 . 2
1 . 流 量 .1 2
限制 叶片间 的流道形状 。而是在尽 量增 加流道 截面 积的 同
时. 尽量使得 最小断 面的形状 接近正方 形 , 并且需 要在 设计 叶片流道 时考 虑与 叶轮水力效率相关 的液体通流能力 。而双 流道 叶轮则会对 叶片 间的通 道形 状进行 限制 . 是在 给定叶片 问通道形 状的基础上进行设计 的。通过对 比可以发现 , 双叶
S in e& T c n l g iin ce c e h oo y V s o
环 保科 技
科 技 视 界

潜水泵的工作原理

潜水泵的工作原理

潜水泵的工作原理潜水泵是一种常用于水泵系统中的设备,它通过将水泵置于液体中,利用电动机的驱动力将液体抽送出来。

潜水泵广泛应用于家庭、农业、工业和建造等领域,用于排水、供水、灌溉和排污等任务。

潜水泵的工作原理可以分为以下几个方面:1. 结构组成:潜水泵主要由电动机、泵体、叶轮、密封件和电缆等组成。

电动机通过电缆与电源相连,将电能转化为机械能,驱动叶轮旋转,从而产生抽水的力量。

2. 吸水过程:当潜水泵开始工作时,电动机带动叶轮高速旋转,产生离心力。

离心力使得液体通过泵体进入泵腔,形成低压区域。

由于大气压力的作用,液体被吸入泵腔,完成吸水过程。

3. 排水过程:当液体被吸入泵腔后,叶轮的旋转使液体获得动能,并在离心力的作用下被抛出泵体。

液体通过出水口排出,完成排水过程。

4. 密封系统:潜水泵的密封系统起到防止液体渗漏的作用。

通常,潜水泵采用机械密封或者密封圈来保证泵体与机电之间的严密连接,避免水进入机电内部。

5. 电缆保护:潜水泵的电缆需要具备良好的耐腐蚀性能和防水性能,以保证电缆能够在水中长期运行而不受损坏。

通常,电缆会经过特殊处理,如添加绝缘材料和防水材料,以提高其耐用性。

6. 控制系统:潜水泵通常配备有控制系统,用于监测和控制泵的运行状态。

控制系统可以根据液位、压力或者时间等参数来自动启停泵,以实现自动化控制,并保护泵的安全运行。

总结:潜水泵的工作原理是通过电动机的驱动力将液体抽送出来。

它通过吸水过程将液体吸入泵腔,然后通过排水过程将液体排出。

潜水泵的密封系统和电缆保护是保证泵的正常运行和延长使用寿命的重要组成部份。

控制系统可以实现潜水泵的自动化控制,提高工作效率和安全性。

潜水泵在各个领域的应用广泛,对于水泵系统的正常运行起着重要的作用。

排污泵的工作原理

排污泵的工作原理

排污泵的工作原理
排污泵的工作原理是通过电动机驱动叶轮旋转,将污水从低处抽入泵体,经过叶轮的旋转产生离心力,将污水推向高处或管道,从而实现排污的目的。

具体步骤如下:
1. 电动机驱动:当排污泵接通电源后,电动机开始工作,通过驱动装置将电能转换为机械能。

2. 污水进入:污水从低处通过进水口进入排污泵的泵体。

排污泵通常设计为开放式或半开放式结构,可以容纳固体颗粒的污水。

3. 叶轮旋转:进水后,污水被叶轮叶片所围绕。

电动机带动叶轮旋转,产生大量的旋转动能。

4. 离心力作用:叶轮的旋转产生离心力,使污水沿着叶轮的径向方向被推向高处。

离心力的大小取决于电动机的功率,叶轮的直径和叶片的角度等因素。

5. 排出污水:经过叶轮的推动,污水被推入排污泵的排出口或连接的管道中。

污水经过管道输送到预定的目的地,比如污水处理厂或水体。

6. 循环工作:排污泵工作循环可根据需要进行调整,以实现连续排污的要求。

总结来说,排污泵的工作原理是通过电动机驱动叶轮旋转,产
生离心力将污水推向高处或管道,从而实现污水排除的目的。

该原理适用于各种排污场景,如家庭污水排放、工业污水处理等。

潜水排污泵的工作原理及分类

潜水排污泵的工作原理及分类

原理:开泵前,吸入管和泵内必须充满液体。

开泵后,叶轮高速旋转,其中的液体随着叶片一起旋转,在离心力的作用下,飞离叶轮向外射出,射出的液体在泵壳扩散室内速度逐渐变慢,压力逐渐增加,然后从泵出口,排出管流出。

此时,在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区,液池中的液体在池面大气压的作用下,经吸入管流入泵内,液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。

潜水泵的分类就使用介质来说,潜水泵大体上可以分为清水潜水泵,污水潜水泵,海水潜水泵(有腐蚀性)三类。

WQ系列污水污物潜水电泵(以下简称电泵),由水泵、密封、电动机三部分组成。

电动机位于电系上部,分单相和三相异步电动机。

水泵和电动机之间采取双端面机械密封,每个固定止口密封处采用“O”型耐油核胶密封图作静密封。

该系列电泵具有结构紧凑、流量大、效率高、使用方便等特点,关键部位的机械密封采用硬质合金和优质碳化硅为材料,电泵转子轴采用45#钢调质并进行淬火处理。

也可以采用不锈钢材料,确保轴有可靠的机械强度,可有效地提高轴的耐磨性和腐蚀性。

同时也便于叶轮的维修和拆卸。

全系列可选购搭配自动耦合装置设备,遇泵需要保养、维护时可轻易的由吊链螺杆进行升降、脱离、接合等作业,工程人员无须入水中拆卸,有效提升作业的便利性、安全性。

主要用途该系列电泵广泛适用于市政污水处理、建筑工程、宾馆、矿工、池塘、印染、造纸、纺织等场所的污水污物的排放。

是抽送泥浆、灰浆、生活废水、污水共尿和含有纤维、紙屑等因体颗粒的理想设备。

使用条件·介质温度不超过+40℃·介质的PH值在4- 10之间·介质的密度不大于1.2x 103kg/m3 ·电源频率50Hz ·潜水深度不超过5米产品特点1、采用独特的单片或双片叶轮结构,大大提高了固体污物通过能力,能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。

潜水泵工作原理

潜水泵工作原理

潜水泵工作原理潜水泵是一种能够将液体从低处抽送到高处的设备。

它主要由电机和泵体两部分组成。

电机负责提供动力,泵体则负责将液体抽送出去。

潜水泵的工作原理如下:1. 电机部分:潜水泵通常采用交流电动机作为动力源。

电机通过电缆与外部电源相连,将电能转化为机械能,驱动泵体工作。

2. 泵体部分:泵体是潜水泵的核心部件,它由叶轮、泵壳和密封装置组成。

- 叶轮:叶轮是泵体中的旋转部件,它通过电机的驱动旋转,产生离心力。

离心力使液体从泵体的吸入口进入泵体内部,并通过叶轮的旋转运动被抽送出去。

- 泵壳:泵壳是泵体的外壳,具有进水口和出水口。

进水口连接液体的来源,出水口连接输送液体的管道。

泵壳的设计使得液体能够顺利流动,并保证泵体的稳定工作。

- 密封装置:潜水泵在工作过程中需要保持密封,以防止液体泄漏。

密封装置通常采用机械密封或填料密封。

机械密封是通过橡胶或金属零件的摩擦来实现密封,而填料密封则是通过填充柔性材料来实现密封。

潜水泵的工作过程如下:1. 启动:当潜水泵接通电源后,电机开始运转。

电机的转动驱动叶轮旋转,产生离心力。

2. 吸水:离心力使液体从泵体的进水口进入泵体内部。

液体通过叶轮的旋转运动,被抽送到泵体的出水口。

3. 抽送:当液体被抽送到出水口时,它会进入管道系统,并被输送到需要的地方。

潜水泵可以抽送各种液体,如清水、污水、酸碱液等。

4. 停止:当液体被抽送完毕或需要停止工作时,可以通过切断电源来停止潜水泵的运转。

潜水泵的应用范围广泛,常见的用途包括:1. 水源供应:潜水泵可以从深井、河流、湖泊等水源中抽取水供应给城市、农田、工厂等。

2. 排水排污:潜水泵可以将污水、污泥、废水等排出,保持环境的清洁和卫生。

3. 农田灌溉:潜水泵可以将水源抽取到农田中,用于农作物的灌溉和生长。

4. 工业应用:潜水泵在工业领域中也有广泛的应用,如石油开采、矿山排水、化工生产等。

总结:潜水泵是一种通过电机驱动的设备,能够将液体从低处抽送到高处。

潜水泵的工作原理

潜水泵的工作原理

潜水泵的工作原理潜水泵是一种能够将液体从低处抽送至高处的设备。

它通常被广泛应用于工业、农业、建筑和民用领域,用于排水、灌溉、供水和排污等任务。

潜水泵的工作原理基于离心力和压力差的作用。

1. 结构组成潜水泵由电机、泵体、叶轮、密封装置和电缆等部分组成。

电机通常位于泵体的上部,而泵体则通过轴连接到电机。

叶轮位于泵体内部,由叶片组成,可以旋转产生离心力。

密封装置用于防止液体泄漏,保护电机。

2. 工作原理潜水泵的工作原理可以分为以下几个步骤:步骤1:启动当潜水泵启动时,电机开始运转。

电机的旋转力通过轴传递给泵体,使得泵体和叶轮一起旋转。

步骤2:吸入液体随着泵体和叶轮的旋转,叶轮产生离心力。

离心力使得液体从泵体的吸入口进入泵体内部。

泵体内部的压力低于液体所在的位置,因此液体会被吸入。

步骤3:离心力液体进入泵体后,叶轮的旋转使得液体产生离心力。

离心力将液体推向泵体的出口。

步骤4:排出液体离心力将液体推向泵体的出口,同时泵体的出口处压力增加。

当出口处的压力大于液体所在位置的压力时,液体会被排出。

步骤5:循环液体被排出后,循环过程会继续进行。

叶轮的旋转不断吸入和排出液体,使得液体能够从低处抽送至高处。

3. 特点和应用潜水泵具有以下特点和应用:特点:- 潜水泵可以在液体中工作,不需要额外的吸入管路,能够更高效地抽送液体。

- 由于潜水泵位于液体中,可以减少泵送过程中的能量损失。

- 潜水泵通常具有较小的体积和重量,便于安装和维护。

应用:- 工业领域:潜水泵常用于排污、供水和处理废水等工业任务。

- 农业领域:潜水泵可用于灌溉、排水和农田水利等农业应用。

- 建筑领域:潜水泵常用于建筑物的排水和供水系统。

- 民用领域:潜水泵可用于家庭排水、池塘清洁和游泳池维护等任务。

总结:潜水泵的工作原理基于离心力和压力差的作用。

通过电机的旋转,叶轮产生离心力将液体从低处吸入并推向高处,实现了液体的抽送。

潜水泵具有体积小、重量轻、效率高的特点,广泛应用于工业、农业、建筑和民用领域。

潜水排污泵基本原理

潜水排污泵基本原理

潜水排污泵基本原理
一、基本原理
潜水排污泵是一种用于环保行业用来输送含固体颗粒、纤维等固液混合液体如生活污水、工业废水、泥浆等的泵类产品。

WQ型潜水排污泵由污水泵、密封系统、潜水电机、控制及保护系统、自动安装系统等几部分组成。

与一般污水泵不同的是:WQ型潜水排污泵中泵与电机同轴旋转,并同时潜入液下工作。

泵的密封系统能有效地阻止液体进入到电机腔中,保护电机安全运行。

控制及保护系统使泵在发生漏水、漏油、过载、过热、缺相等故障时,及时报警并停机备修。

二、技术关键
自动安装系统通过耦合装置,使泵在安装和拆卸时自动与管路系统连接或断开。

WQ型潜水排污泵是水处理中不可缺少的重要设备。

它的安全运行直接影响到整个水处理系统的安全运行,因此,在WQ 型潜水排污泵中,最主要的问题是保证水泵的使用可靠性,而影响排污泵使用可靠性的关键问题又是泵的密封性能和无过载性能以及重要零部件的使用寿命,在泵的密封中,我们采用了副叶轮流体动力密封与机械密封相结合的新型密封技术,使密封可靠性有了极大的提高。

而在无过载性能方面,我们采用全场程理论进行泵的水力设计,同时采用双通道叶轮,使泵不仅具有较大的通过能力而且更重要的是泵在整个扬程范围内功率都不会超过电机额定功率而使用电机过载。

潜污泵工作原理

潜污泵工作原理

潜污泵工作原理
潜污泵是一种用于排水和输送污水的水泵设备,它可将污水从较低的位置抽取到较高的位置。

潜污泵的工作原理如下:
1. 排污过程:当潜污泵启动后,电动机将带动叶轮高速旋转。

叶轮的旋转产生离心力,将污水吸入泵体内,并沿着叶轮的轴向被推向泵体的出口。

2. 污水输送过程:污水进入泵体后,经过泵体的密封装置,避免泵体与外界环境发生直接接触。

污水随后被排向泵体的出口,通过排水管道输送到目标位置。

3. 气体排放过程:在输送过程中,污水中可能含有气体。

为了避免气体积聚而影响泵的正常运行,潜污泵通常配备有气体排放装置。

当气体积聚到一定程度时,排放装置会自动将气体排放至外部。

4. 整体运行过程:潜污泵通过控制系统控制启停及运行时长,以满足对污水处理的需求。

在污水处理过程中,潜污泵可根据污水量的大小自动调整工作状态,确保污水的高效排放和输送。

总之,潜污泵通过旋转叶轮和使用离心力的原理,将污水吸入泵体并排往目标位置。

它是污水处理过程中不可或缺的关键设备之一。

污水泵控制原理

污水泵控制原理

潜水泵电路原理图一、潜水泵的电路控制部分主要由交流接触器、热继电器、转换开关、指示灯、按钮、液位控制器、潜水泵超热保护器、中间继电器等元件组成。

二、交流接触器是一种自动电磁式开关,适用于远距离频繁地接通或分断主电路的用电设备,具有控制容量大、动作可靠、操作效率高、使用寿命长等优点。

交流接触器是利用电磁力作用下的吸合和反向弹簧作用下的释放,使主触点闭合和分断导致主电路的接通和分断。

交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部分构成。

1、电磁系统:由线圈、静铁心、动铁心组成。

线圈电压有220V或380V,接触器分交流接触器和直流接触器。

铁心用硅钢片叠制而成,做成E型状。

2、触头:主触头是用于接通和断开主电路,因此触头的质量很重要,必须用紫铜片制成,接触部分还要镀银,为了使触头接触紧密并消除触头开始接通时产生的颤动,在触头上还装有压紧弹簧。

触头采用双断点桥式结构,两触头串连于同一电路中,同时接通或断开。

主触头允许通过较大电流,(接触器的额定电流)称之为一次接线,辅助触头用于自锁、互锁等控制电路,只能通过小电流。

称之为二次接线。

3、灭弧装置:当接触器断开较大电流时,动静触头之间会产生较强的电弧,其产生的光和热易使触头烧坏,因此减小电弧造成的危害至关重要,所以在接触器上装有灭弧罩,触头采用双断点桥式结构,使电弧分成两路,加大了电弧距离,减小触头分断电流,使电弧容易熄灭。

型号为CT10-20、CT10-40。

4、接触器工作原理:线圈通电时产生磁场,使静铁心产生较大的吸引力,以克服弹簧的作用力将动铁心吸合,从而带动主触头闭合,接通主电路。

辅助触头发出各种信号,以达到远距离控制的目的。

当线圈失电或电压下降到一定数额时,静铁心产生的吸引力消失,动铁心在反向弹簧的作用下释放回复原先位置,接触器断开主电路。

三、热继电器主要是利用电流的热效应对电动机或其它用电设备进行过载保护、断相保护、电流不平衡保护。

热继电器形式有多种,双金属片式应用最多。

潜水泵的工作原理

潜水泵的工作原理

潜水泵的工作原理潜水泵是一种专门设计用于泵送水的装置,通常被广泛应用于水处理、农田灌溉、工业排污和矿山排水等领域。

潜水泵的工作原理是通过将泵置于被抽水液体中,利用电动机驱动泵体旋转,产生压力从而将液体输送。

潜水泵主要由电动机、泵体、螺旋叶轮、联轴器和密封装置等组成。

下面将详细介绍潜水泵的工作原理。

首先,当潜水泵进入被抽水液体中时,电动机通过电源供电。

电动机是潜水泵的核心部件,其转动与功率决定了潜水泵的工作能力。

电动机驱动泵体产生自转,并且通过螺旋叶轮的作用将被抽水液体推进。

其次,在潜水泵的泵体内部,螺旋叶轮是产生压力的关键部件。

螺旋叶轮通常由一段绕轴旋转的叶片组成,叶片的形状和排列方式有多种多样。

当电动机启动时,螺旋叶轮开始旋转,液体的自然流动被改变,产生较高的压力。

随着螺旋叶轮的旋转,液体被牵引进入泵体,并通过泵体的排水口排出。

为了保证潜水泵的工作效率和性能,泵体的结构也非常重要。

泵体主要由进水口、进水管、排水口和排水管组成。

进水口和进水管的设计要求使液体能够顺畅地进入泵体,而排水口和排水管则需要保证液体能够迅速排出。

通常情况下,泵体的内部是光滑的,以减少液体的阻力,提高排水效率。

在潜水泵的工作过程中,联轴器也起着至关重要的作用。

联轴器是连接电动机和泵体的装置,其主要作用是传递电动机的转速和转矩,使泵体能够正常工作。

联轴器通常采用弹性材料制成,以减少转动时的震动和冲击,同时保护电动机和泵体不受损坏。

最后,为了确保潜水泵的正常运行和长寿命,密封装置非常重要。

密封装置主要用于防止泵体和电动机之间的液体渗漏。

潜水泵通常采用机械密封和填料密封两种形式。

机械密封利用旋转的金属和非金属零件之间的摩擦产生的相对运动来防止渗漏。

填料密封则通过填充一种可调节的材料,如其中一种纤维材料或聚四氟乙烯,来防止液体泄漏。

总结来说,潜水泵的工作原理是通过电动机驱动泵体旋转,利用螺旋叶轮的作用将液体推进,从而产生压力并将液体输送。

潜污泵工作原理

潜污泵工作原理

潜污泵工作原理
潜污泵是一种用于污水处理和排放的设备,其工作原理主要是通过电动机驱动叶轮转动,产生离心力将污水吸入泵体,并通过管道排放出去。

下面我们来详细了解一下潜污泵的工作原理。

首先,潜污泵的电动机通过电源供电,驱动叶轮转动。

当电动机启动后,叶轮开始旋转,产生离心力。

这种离心力使得污水被吸入泵体内部。

其次,污水被吸入泵体后,经过泵体内部的特殊结构,如叶轮、导流环等,污水被加速并产生压力。

这种压力使得污水在泵体内部形成流动,并通过排水管道被排放出去。

潜污泵的工作原理主要依靠叶轮的旋转和离心力的产生,以及泵体内部结构的设计,使得污水得以被有效吸入和排放。

同时,潜污泵还可以根据实际需要进行调节,以适应不同污水处理和排放的需求。

总的来说,潜污泵的工作原理是简单而有效的,通过电动机驱动叶轮旋转产生离心力,使得污水被吸入泵体并通过排水管道被排放出去。

这种工作原理使得潜污泵成为污水处理和排放领域中不可或缺的设备。

通过对潜污泵工作原理的了解,我们可以更好地使用和维护潜污泵设备,确保其正常运行和高效工作。

同时,也可以更好地理解污水处理和排放的原理,为环境保护和污水处理工作做出更大的贡献。

总之,潜污泵的工作原理是简单而有效的,通过电动机驱动叶轮旋转产生离心力,使得污水被吸入泵体并通过排水管道被排放出去。

这种工作原理使得潜污泵成为污水处理和排放领域中不可或缺的设备。

希望通过本文的介绍,能够让大家对潜污泵的工作原理有更清晰的认识,为相关工作提供帮助。

潜水泵工作原理

潜水泵工作原理

潜水泵工作原理潜水泵是一种用于将液体从低处抽送到高处或远处的装置。

它通常被广泛应用于工业、农业和民用领域,用于排水、供水、灌溉和排污等任务。

了解潜水泵的工作原理对于正确使用和维护潜水泵至关重要。

潜水泵主要由电机、泵体和密封装置组成。

电机是潜水泵的动力来源,它通过电线连接到电源。

泵体是潜水泵的核心部件,它包含了叶轮、过滤器和泵壳。

密封装置用于防止液体渗入电机并保持泵体的密封性。

潜水泵的工作原理如下:1. 启动:当潜水泵接通电源时,电机开始运转。

电机通过轴将动力传输给泵体。

2. 吸水:泵体内的叶轮开始旋转,叶轮的旋转产生离心力,使液体被吸入泵体。

3. 压水:随着叶轮的旋转,液体被推向泵壳的出口。

在此过程中,液体的压力逐渐增加。

4. 排水:当液体的压力超过泵体出口处的阀门阈值时,阀门打开,液体被排出泵体,并通过管道输送到目标位置。

5. 循环:潜水泵可以根据需要连续工作,将液体循环抽送到指定的位置。

潜水泵的工作原理基于离心力和液体压力的原理。

通过电机的驱动,泵体内的叶轮旋转产生离心力,将液体吸入泵体并推向出口。

在此过程中,液体的压力逐渐增加,使液体能够被输送到较高或较远的位置。

潜水泵的选择应根据具体需求和使用条件来确定。

关键因素包括所需的流量、扬程、泵体材质和电机功率等。

此外,定期的维护和保养对于确保潜水泵的正常运行也至关重要。

总结起来,潜水泵的工作原理是通过电机驱动泵体内的叶轮旋转,产生离心力将液体吸入泵体并推向出口。

了解潜水泵的工作原理有助于正确使用和维护潜水泵,确保其长期稳定运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

潜水排污泵工作原理分析中国泵业网潜水排污泵是一种泵与电机连体,并同时潜入液下工作的泵类产品,与一般卧式泵或立式污水泵相比,排污泵明显具有以下几个方面的优点:1.结构紧凑、占地面积小。

排污泵由于潜入液下工作,因此可直接安装于污水池内,无需建造专门的泵房用来安装泵及机,可以节省大量的土地及基建费用。

2.安装维修方便。

小型的排污泵可以自由安装,大型的排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。

3.连续运转时间长。

排污泵由于泵和电机同轴,轴短,转动部件重量轻,因此轴承上承受的载荷(径向)相对较小,寿命比一般泵要长得多。

4.不存在汽蚀破坏及灌引水等问题。

特别是后一点给操作人员带来了很大的方便。

5.振动噪声小,电机温升低,对环境无污染。

正是由于上述优点,排污泵已越来越受到人们的重视,使用的范围也越来越广,由原来的单纯地用来输送清水到现在的可以输送各种生活污水、工业废水、建筑工地排水、液状饲料等等。

在市政工程、工业、医院、建筑、饭店、水利建设等各行各业中起着十分重要的作用。

排污泵现状:潜水排污泵因其安装简单、占地面积小、维护方便、无噪声等优点,在工程中广泛用于市政工程、工厂、商业、医院、宾馆、住宅区等的污水排放。

目前市场上销售的排污泵多为立式布置,泵与电动机同轴,这样就使得转动部件的重量与叶轮承受的水压方向向同;其次,潜污泵是在液下使用,输送的污水介质中含有杂质、淤泥等物质;第三,潜污泵属于离心泵的一种,在其运行时,功率总是随着流量的增加而增加,当流量超过设计流量并达到一定值时,电机就会因过载而烧毁。

排污泵的可靠性方面有待加强,所以,提高其产品的技术含量是厂商今后发展的主要方向。

目前,中国国内的潜水排污泵主要由国内的生产厂家生产和制造,少部分的产品由国外进口。

提高产品技术含量,强化产品的市场竞争力才能带动行业发展。

就目前的形式来看,我国排污泵的市场前景十分广阔。

但是任何事物都是一分为二的,对于排污泵来说最关键的问题是可靠性问题,因为排污泵的使用场合是在液下;输送的介质是一些含有固体物料的混合液体;泵与电机靠得很近;泵为立式布置,转动部件重量与叶轮承受水压力同向。

这些问题都使得排污泵在密封、电机承载能力、轴承布置及选用等方面的要求比一般的污水泵要高。

为了提高排污泵的寿命,现在国内外大部分厂家都在泵的保护系统上想办法,即在泵发生泄漏、过载、超温等故障时能进行自动报警,并自动停机备修。

可是我们认为,在排污泵中设置保护系统很有必要的,它能有效地保护电泵的安全运行。

但这并不是问题的关键,保护系统只不过是在泵发生故障后的一种补救办法,是一种比较被动的办法。

问题的关键应该是从根本着手,彻底解决泵在密封、过载等方面的问题,这才是一种较为主动的办法。

为此我们把副叶轮流体动力密封技术及泵的无过载设计技术应用于潜水排污泵中来,较大提高了泵密封可靠性和承载能力,延长了泵的使用寿命。

叶轮流体动力密封技术的应用:所谓的副叶轮流体动力密封是指在泵的叶轮后盖板背面附近同轴反方向安装一开式叶轮。

当泵工作时,副叶轮随泵主轴一起旋转,副叶轮中的液体也会一起旋转,转动的液体会产生一个向外的离心力,这个离心力一方面顶住流向机械密封处的液体,降低了机械密封处的压力。

另一方面阻止介质中的固体颗粒进入机械密封的摩擦副中,减少机械密封磨块的磨损,延长了其使用寿命。

副叶轮除了起到密封作用外,还可以起到降低轴向力的作用,在潜污泵中轴向力主要是由液体作用在叶轮上的压差力和整个转动部分的重力所组成,这两个力的作用方向是相同的,合力是由两个力相加而成。

可以看出,在性能参数完全相同的情况下,潜污泵的轴向力比一般卧式泵要大,而平衡难度比立式泵要难。

所以在潜污泵中,轴承容易损坏其原因也是与轴向力大有着很大的关系。

而如果安装了副叶轮,液体作用在副叶轮上压差力的方向是与上述两力的合力相反的,这样可以抵消一部分轴向力,也就起到了延长轴承寿命的作用。

但是使用副叶轮密封系统也有一个缺点,那就是在副叶轮上要消耗一部分能量,一般在3%左右,但是只要设计合理,完全可以把这部分损失降低到最低限度。

排污泵过流部份设计技术的应用:在一般的离心泵中,功率总是随着流量的增加而增加的,也就是说,功率曲线是一根随流量增加而上升的曲线,这对泵的使用会带来一个问题:当泵在设计工况点运行时,一般来说,泵的功率小于电机额定功率,这台泵的使用是安全的;但是当泵扬程降低时,流量就会增加(从泵的性能曲线可以看出),功率也随之增加。

当流量超过设计工况点流量并到达一定值时,泵的输入功率可能会超过电机额定功率而造成电机过载而烧毁。

电机过载运行时要么保护系统动作使泵停止转动;要么保护系统失灵使电机烧毁。

泵的扬程低于设计工况点扬程使用的情况,在实际中也是经常会遇到的,一种情况是在泵选型时,泵的扬程选得过高,而实际使用时泵是降低扬程使用的;另一种情况是,在使用中泵的工况点不太好确定,换句话说泵的流量需要经常进行调节;还有一种情况是泵需要经常改变地点使用。

这三种情况者陌可能使泵过载而影响泵的使用可靠性。

可以这么说,对于没有全扬程特性的泵(包括排污泵),其使用范围会受到很大程度上的限制。

所谓的全扬程特性(也称无过载特征)是指功率曲线随流量增加而上升的速度非常缓慢,更理想的是当流量增加到某一定值时,功率不但不会再上升,反而会有所下降,也就是说功率曲线是一根有驼峰的曲线,如果这样的话,我们只要选择电机额定功率略超过驼峰点的功率值,那么在0流量到最大流量的整个范围内,你无论在那一个工况点上运行,泵的功率都不会超过电机功率而使泵过载,对于具备这种性能的泵,无论是选型还是使用时,都会非常方便和可靠。

另外电机功率也不需配得过大,可以节省可观的设备费用。

建筑物内使用的排水泵有潜水排污泵、液下排水泵、立式污水泵和卧式污水泵等。

由于建筑物内一般场地较小,排水量不大,排水泵可优先采用潜水排污泵和液下排水泵,其中液下排污泵一般在重要场所使用;立式污水泵和卧式污水泵要求设置隔震基础、自灌式吸水、并占用一定的场地,故在建筑中较少使用。

排水泵的流量应按生活给水设计秒流量选定:1、当有排水量调节时,可按生活排水最大小时流量选定。

消防电梯集水池内排水泵流量不小于10L/s。

排水泵的扬程按提升高度、管道损失计算确定后,再附加一定的自由水头。

自由水头宜采用0.02~0.03MPa。

排水泵吸水管和出水管流速不应小于0.7m/s,并不宜大于2.0m/s。

公共建筑内应以每个生活排水集水池为单元设置一台备用泵,平时宜交互运行。

地下室、设备机房、车库冲洗地面的排水,如有两台及两台以上排水泵时可不设备用泵。

2、当集水池无法设事故排水管时,水泵应有不间断的动力供应;3、当能关闭排水进水管时,可不设不间断动力供应,但应设置报警装置。

4、当提升带有较大杂质的污、废水时,不同集水池内的潜水排污泵出水管不应合并排出。

5、当提升一般废水时,可按实际情况考虑不同集水池的潜水排污泵出水管合并排出。

两台或两台以上的水泵共用一条出水管时,应在每台水泵出水管上装设阀门和止回阀。

单台水泵排水有可能产生倒灌时,应设止回阀。

不允许压力排水关与建筑内重力排水管合并排出。

6、当潜水排污泵提升含有大块杂物时,潜水排污泵宜带有粉碎装置;当提升含较多纤维物污水时,宜采用大通道潜水排污泵。

7、当电机功率大于等于7.5kW或出水口管径大于等于DN100时,可采用水泵固定自耦装置;8、当潜水排污电泵电机功率小于7.5kW或出水口管径小于DN100时,可设软管移动式安装。

污水集水池采用潜水排污泵排水时,应设水泵固定自耦装置,方便水泵检修。

排水泵应能自动启停和现场手动启停。

多台水泵可并联交替运行,也可分段投入运行。

排污泵种分类:1.大口径无堵塞潜水排污泵2.带刀自动切割布条,杂草的自动搅匀潜水排污泵3.泵体安装在水边的自吸式排污泵4.潜水排污泵-泵体可以潜入原料里5.防腐耐磨性能良好的砂浆泵也是排污泵的一种。

排污泵的描述:排污泵的使用范围:1、企业单位废水排放。

2、城市污水处理厂排放系统。

3、地铁、地下室、人防系统排水站。

4、医院、宾馆、高层建筑污水排放。

5、住宅区的污水排水站。

6、市政工程,建筑工地中稀泥浆的排放。

7、自来水厂的给水装置。

8、养殖场污水排放及农村农田灌溉。

9、勘探矿山及水处理设备配套。

10、代替肩挑人担,吸送河泥。

排污泵的特点:1、采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2、机械密封采用新型硬质耐腐的碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

4、该泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元件,对水泵电机绝对保护。

5、可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行绝对保护,提高了产品的安全性与可靠性。

6、浮球开关可以根据所需液变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。

7、可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。

8、能够在全扬程范围内使用,而保证电机不会过载。

9、有两种不同的安装方式,固定式自动耦合安装系统,移动式自由安装系统。

排污泵型号应用范围:排污泵广泛的应用于各种领域,排污泵具有可输送含有坚硬固体、纤维物的液体,以及特别脏、粘和滑的液体的特点,排污泵被广泛地被使用在矿山、造纸、印染、环保、炼油、石油、化工、农场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、泥浆、流沙、泥塘、污塘、污浊液送吸浓稠液、装料及悬浮物质的污水处理中。

排污泵也有很多型号,使用与各种场合使用,先来区分潜水式的和普通排污泵吧,潜水泵电机和泵一体是直接放到污水池里面的,而排污泵是安装在地面的。
