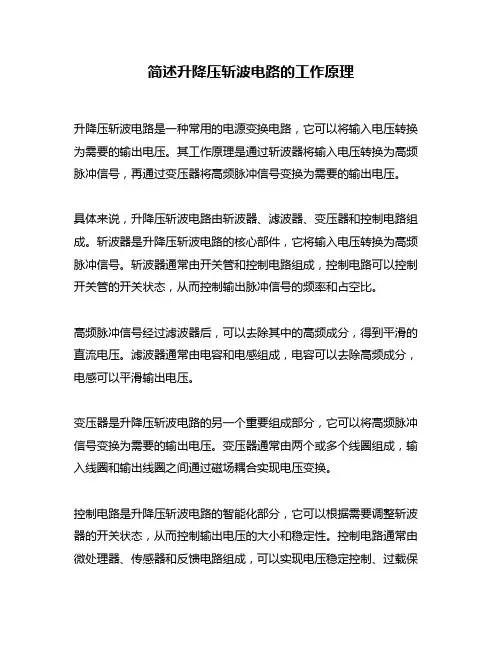

简述升降压斩波电路的工作原理

简述升降压斩波电路的工作原理

简述升降压斩波电路的工作原理
升降压斩波电路是一种常用的电源变换电路,它可以将输入电压转换为需要的输出电压。

其工作原理是通过斩波器将输入电压转换为高频脉冲信号,再通过变压器将高频脉冲信号变换为需要的输出电压。

具体来说,升降压斩波电路由斩波器、滤波器、变压器和控制电路组成。

斩波器是升降压斩波电路的核心部件,它将输入电压转换为高频脉冲信号。

斩波器通常由开关管和控制电路组成,控制电路可以控制开关管的开关状态,从而控制输出脉冲信号的频率和占空比。

高频脉冲信号经过滤波器后,可以去除其中的高频成分,得到平滑的直流电压。

滤波器通常由电容和电感组成,电容可以去除高频成分,电感可以平滑输出电压。

变压器是升降压斩波电路的另一个重要组成部分,它可以将高频脉冲信号变换为需要的输出电压。

变压器通常由两个或多个线圈组成,输入线圈和输出线圈之间通过磁场耦合实现电压变换。

控制电路是升降压斩波电路的智能化部分,它可以根据需要调整斩波器的开关状态,从而控制输出电压的大小和稳定性。

控制电路通常由微处理器、传感器和反馈电路组成,可以实现电压稳定控制、过载保
护和短路保护等功能。

总之,升降压斩波电路是一种高效、稳定的电源变换电路,可以将输入电压转换为需要的输出电压。

其工作原理是通过斩波器将输入电压转换为高频脉冲信号,再通过变压器将高频脉冲信号变换为需要的输出电压。

控制电路可以根据需要调整斩波器的开关状态,从而控制输出电压的大小和稳定性。

dcdc升降压电路原理

dcdc升降压电路原理

dcdc升降压电路原理DC-DC升降压电路原理DC-DC升降压电路是一种常见的电子电路,用于将直流电压转换为较高或较低的直流电压。

它在电子设备中被广泛应用,如移动电源、电子产品等。

本文将介绍DC-DC升降压电路的原理及其工作过程。

一、DC-DC升降压电路的原理DC-DC升降压电路通过改变输入电压的方式来实现升压或降压的功能。

它主要由开关元件、电感、电容和控制电路等组成。

1. 开关元件:DC-DC升降压电路中常用的开关元件有MOSFET和BJT。

通过控制开关元件的导通和断开,可以实现电流的开关和转换,从而改变电压。

2. 电感:电感是DC-DC升降压电路中的重要元件,它能够储存和释放电能。

当开关元件导通时,电感储存电能;当开关元件断开时,电感释放电能。

通过控制开关元件的导通和断开时间,可以改变电感中储存和释放电能的比例,从而改变输出电压。

3. 电容:电容在DC-DC升降压电路中起到滤波的作用。

它能够平滑输出电压的波动,提供稳定的电源。

4. 控制电路:控制电路通过对开关元件的控制,实现对输出电压的调节。

控制电路通常由反馈电路和比较器组成。

反馈电路用于检测输出电压,并将检测结果与设定值进行比较;比较器根据比较结果控制开关元件的导通和断开。

二、DC-DC升降压电路的工作过程DC-DC升降压电路的工作过程可以分为两个阶段:导通阶段和断开阶段。

1. 导通阶段:在导通阶段,开关元件导通,电感储存电能。

此时,输入电压通过电感转移到电容上,并提供给负载。

电感的储能导致电流增大,输出电压升高。

2. 断开阶段:在断开阶段,开关元件断开,电感释放电能。

此时,电容通过负载提供电能,输出电压降低。

电感的释放导致电流减小,输出电压降低。

通过不断重复导通阶段和断开阶段,DC-DC升降压电路能够实现对输入电压的升压或降压。

三、DC-DC升降压电路的优势相比于线性稳压器,DC-DC升降压电路具有以下优势:1. 效率高:DC-DC升降压电路采用开关控制,能够有效减小功率损耗,提高电路的效率。

升降压电路工作原理

升降压电路工作原理

大学生找实习工作心得体会在学校里面悠闲的日子过得太多了,我对于自己的能力都有了一种质疑,眼看着身边的一些同学都纷纷开始在找实习工作后,我也有点按捺不住了,毕竟实习任务还是得按照学校里的要求来做好的,不然学分都会被扣除。

原本我还以为找实习工作这件事情挺容易的,因为我发现在网上不是有挺多的企业都说缺人嘛,而且现在的工作机会也是越来越多了,所以我在初期的时候其实没怎么把实习这件事情放在心上,后来实习任务越来越显得紧张了,我才开始大范围给企业投递自己的简历。

不过,我发现自己的简历上面似乎也没有什么拿的出手的工作经验和项目,所以我自己还是挺没底的,于是我便开始巩固和加强自己的专业技能,这样才能让我稍微感到一点自信,可即便这样我的许多简历还是石沉大海了,有些企业虽然给我回了信,可工作岗位不是和我的专业不匹配就是各方面的条件达不到我的预期,这时候我才意识到找一份好的实习工作可真不是一件容易的事,所以我开始向其他的同学请教经验,另外我也会去网上看一看找工作、面试的小技巧,可其实小手段再多也没太多用,主要还得提升自己的能力达到企业的要求才行,所以我也把侧重点放在了提升自己的个人能力上面。

其实,看着身边的同学一个又一个的找到了实习工作后,我的心里还是挺不是滋味的,我觉得如果之前自己能多在学校里掌握一些技能就好了,不然的话仅仅只会一些皮毛知识的话根本就找不到较好的工作,可我现在明白了这个道理还是太晚了点,我能提升自己的时间并没有多少了,眼看着毕业的日子已经临近了,我只能一边学习一边看看情况了。

我十分希望自己能找到一份和自己专业对口的工作,这样的话我至少还能在工作的时候去了解更多平日里接触不到的知识,毕竟读再多的书、看再多的视频都比不过自己去动手实践。

现实就是这么残酷啊,我为了找实习工作是花费了不少心思的,不过面试的次数多了之后我的经验也是多了不少,至少我变得稳重坚强了不少,在校园里面的时候我可做不到这一点。

其实吧,我们找工作固然是可以先找对口的工作,但是生活中的路其实有很多,我们可以按照实际情况进行自由的选择。

升降压斩波电路原理

升降压斩波电路原理

升降压斩波电路原理升降压斩波电路是一种常见的电子电路,它可以实现对电压的升降转换,并且具有斩波功能。

在实际应用中,升降压斩波电路被广泛应用于电源变换器、逆变器、稳压器等电子设备中。

本文将从原理入手,对升降压斩波电路进行详细介绍。

首先,我们来看一下升降压斩波电路的基本原理。

升降压斩波电路通过控制开关管的导通和截止,实现对输入电压的升降转换。

当开关管导通时,电压可以升高;当开关管截止时,电压可以降低。

同时,斩波电路可以通过对开关管的控制,实现对输出波形的调节,从而实现对电压的稳定输出。

其次,我们来看一下升降压斩波电路的工作原理。

在升压模式下,当开关管导通时,电感储能,电压升高;当开关管截止时,电感释放能量,电压继续上升。

在降压模式下,当开关管导通时,电容储能,电压下降;当开关管截止时,电容释放能量,电压继续下降。

通过不断地切换开关管的导通和截止状态,可以实现对电压的升降转换。

接下来,我们来看一下升降压斩波电路的关键部件。

升降压斩波电路通常由开关管、电感、电容、二极管等组成。

开关管用于控制电路的导通和截止,电感和电容用于能量的储存和释放,二极管用于实现电流的单向导通。

这些部件协同工作,实现了升降压斩波电路的功能。

最后,我们来看一下升降压斩波电路的应用。

升降压斩波电路广泛应用于各种电子设备中,如电源变换器、逆变器、稳压器等。

在这些应用中,升降压斩波电路可以实现对电压的升降转换,并且具有较好的稳定性和效率。

因此,升降压斩波电路在电子领域中具有重要的应用价值。

综上所述,升降压斩波电路是一种常见的电子电路,它通过控制开关管的导通和截止,实现对电压的升降转换,并且具有斩波功能。

在实际应用中,升降压斩波电路被广泛应用于电子设备中,具有重要的应用价值。

希望本文对您有所帮助,谢谢阅读!。

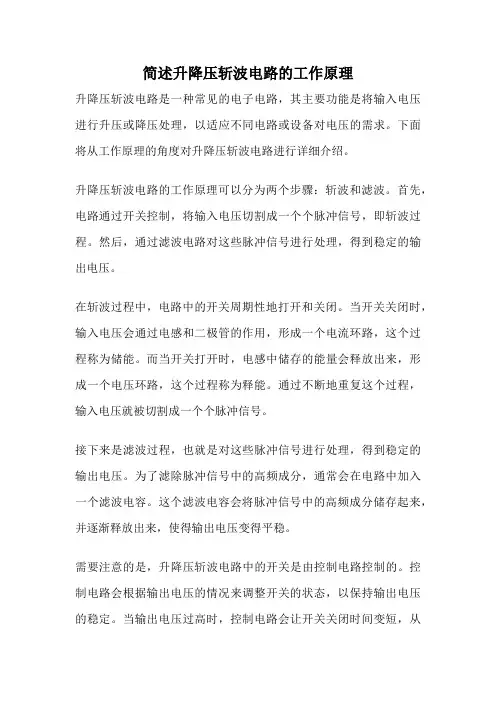

简述升降压斩波电路的工作原理

简述升降压斩波电路的工作原理

简述升降压斩波电路的工作原理升降压斩波电路是一种常见的电子电路,其主要功能是将输入电压进行升压或降压处理,以适应不同电路或设备对电压的需求。

下面将从工作原理的角度对升降压斩波电路进行详细介绍。

升降压斩波电路的工作原理可以分为两个步骤:斩波和滤波。

首先,电路通过开关控制,将输入电压切割成一个个脉冲信号,即斩波过程。

然后,通过滤波电路对这些脉冲信号进行处理,得到稳定的输出电压。

在斩波过程中,电路中的开关周期性地打开和关闭。

当开关关闭时,输入电压会通过电感和二极管的作用,形成一个电流环路,这个过程称为储能。

而当开关打开时,电感中储存的能量会释放出来,形成一个电压环路,这个过程称为释能。

通过不断地重复这个过程,输入电压就被切割成一个个脉冲信号。

接下来是滤波过程,也就是对这些脉冲信号进行处理,得到稳定的输出电压。

为了滤除脉冲信号中的高频成分,通常会在电路中加入一个滤波电容。

这个滤波电容会将脉冲信号中的高频成分储存起来,并逐渐释放出来,使得输出电压变得平稳。

需要注意的是,升降压斩波电路中的开关是由控制电路控制的。

控制电路会根据输出电压的情况来调整开关的状态,以保持输出电压的稳定。

当输出电压过高时,控制电路会让开关关闭时间变短,从而降低输出电压;而当输出电压过低时,控制电路会让开关关闭时间变长,从而提高输出电压。

升降压斩波电路的工作原理可以通过一个简单的例子来理解。

假设输入电压为12V,输出电压需要调整到5V。

在斩波过程中,开关周期性地打开和关闭,当开关关闭时,输入电压通过电感和二极管的作用,形成一个电流环路,这个过程称为储能。

而当开关打开时,电感中储存的能量会释放出来,形成一个电压环路,这个过程称为释能。

通过不断地重复这个过程,输入电压就被切割成一个个脉冲信号。

然后,通过滤波电容对这些脉冲信号进行处理,得到稳定的输出电压。

在滤波过程中,滤波电容会将脉冲信号中的高频成分储存起来,并逐渐释放出来,使得输出电压变得平稳。

升降压电路原理分析

升降压电路原理分析

升降压电路原理分析
在升压情况下,输入电压经过变压器的原边线圈,产生一个交流磁场。

这个交流磁场再经过副边线圈时,产生一个与原边线圈相耦合的交流电压。

由于副边线圈的匝数比原边线圈高,所以输出电压会比输入电压高。

升压电路一般由一个开关管和一个滤波电容组成。

开关管在周期性地
开关和闭合,使得输入电压以脉冲的形式输入到变压器的原边线圈。

当开
关管关闭时,变压器的原边线圈产生一个峰值电流,将能量储存到磁场中。

当开关管打开时,储存在磁场中的能量被释放到副边线圈,产生一个较高
的输出电压。

滤波电容用于平滑输出电压,减少波动。

在降压情况下,输入电压先通过滤波电容平滑处理,再输入到变压器
的副边线圈。

由于副边线圈的匝数比原边线圈低,所以输出电压会比输入
电压低。

降压电路一般由一组开关管、滤波电容和电感组成。

开关管周期
性地开关和闭合,使得输入电压以脉冲的形式输入到变压器的副边线圈。

当开关管关闭时,储存在副边线圈中的能量被释放到负载电路中,产生一
个较低的输出电压。

buckboost升降压开关电路原理

buckboost升降压开关电路原理

buckboost升降压开关电路原理Buck-Boost升降压开关电路原理一、引言Buck-Boost升降压开关电路是一种常用的电源变换电路,可以将输入电压进行升压或降压,以满足不同电子设备的电源需求。

本文将介绍Buck-Boost升降压开关电路的原理及其工作方式。

二、Buck-Boost升降压开关电路的原理Buck-Boost升降压开关电路是一种非绝缘型直流-直流变换电路,通过开关器件的开关控制,实现输入电压的升压或降压。

其基本原理如下:1. Buck-Boost升降压原理Buck-Boost升降压电路是通过改变开关器件的导通和截止状态,使得输入电压可以在输出端实现升压或降压。

当开关器件导通时,输入电压通过电感储能,使得输出电压升高;当开关器件截止时,电感释放储能,输出电压降低。

通过控制开关器件的导通与截止时间比例,可以实现不同的输出电压。

2. Buck-Boost开关电路的工作周期Buck-Boost升降压开关电路的工作周期分为导通状态和截止状态两个阶段。

在导通状态下,开关器件导通,电感储能;在截止状态下,开关器件截止,电感释放储能。

通过控制开关器件的导通与截止时间比例,可以调节输出电压的大小。

3. Buck-Boost升降压开关电路的控制方法Buck-Boost升降压开关电路可以通过不同的控制方法来实现对输出电压的调节。

常用的控制方法有:(1) 周期控制:通过改变导通与截止时间比例来调节输出电压。

(2) 脉宽调制:通过改变开关器件的导通脉宽来调节输出电压。

(3) 调制比控制:通过改变导通时间与截止时间的比值来调节输出电压。

三、Buck-Boost升降压开关电路的优势Buck-Boost升降压开关电路具有以下优势:1. 宽输入电压范围:Buck-Boost电路可以适应较宽的输入电压范围,适用于不同的电源输入。

2. 高效率:开关器件的导通和截止状态可以实现能量的储存和释放,减小了能量损耗,提高了整体转换效率。

升降压电路工作原理

升降压电路工作原理

升降压电路工作原理升降压电路是一种常见的电路,用于将电源电压升高或降低到所需的电压水平。

它在各种电子设备和电路中广泛应用,例如电源适配器、电动车充电器等。

本文将介绍升降压电路的工作原理。

升降压电路的工作原理基于变压器和电子元件的相互作用。

变压器是升降压电路的核心部件,它能够通过电磁感应原理将输入电压转化为所需的输出电压。

在升压模式下,输入电压低于输出电压。

当输入电压加到变压器的原边绕组上时,通过变压器的磁场感应作用,将输入电压变换到变压器的副边绕组。

由于副边绕组的匝数比原边绕组多,根据变压器的转换规律,输出电压将会比输入电压高。

因此,在升压模式下,升压电路通过变压器将输入电压升高到所需的输出电压水平。

在降压模式下,输入电压高于输出电压。

当输入电压加到变压器的原边绕组上时,通过变压器的磁场感应作用,将输入电压变换到变压器的副边绕组。

由于副边绕组的匝数比原边绕组少,根据变压器的转换规律,输出电压将会比输入电压低。

因此,在降压模式下,降压电路通过变压器将输入电压降低到所需的输出电压水平。

升降压电路除了变压器外,还需要其他电子元件来实现电压的稳定输出。

例如,稳压二极管和滤波电容器,它们能够对输出电压进行稳定和滤波处理,确保输出电压的稳定性和纹波度。

升降压电路的选择取决于具体应用的需求。

对于升压电路,输入电压需要低于输出电压;对于降压电路,输入电压需要高于输出电压。

在设计升降压电路时,需要考虑输入电压范围、输出电压稳定性、效率等因素。

升降压电路是一种常见的电路,用于将电源电压升高或降低到所需的电压水平。

其工作原理基于变压器和电子元件的相互作用,通过变压器将输入电压转换为所需的输出电压。

在选择和设计升降压电路时,需要考虑具体应用的需求,并确保输出电压的稳定性和效率。

通过合理的设计和选择,升降压电路能够在各种电子设备和电路中发挥重要作用。

升降压电路工作原理

升降压电路工作原理

升降压电路工作原理一、引言升降压电路(Boost-Buck Converter)是一种用于调节输入电压的电路,可以将电源电压升高或降低到所需的输出电压。

它广泛应用于各种电子设备和系统中,例如手机充电器、电动车充电器等。

本文将详细介绍升降压电路的工作原理、组成部分以及其应用领域。

二、升降压电路的组成升降压电路一般由以下几个组成部分:1. 输入电源输入电源是指供给升降压电路的电源,可以是直流电源或交流电源,具体根据应用场景而定。

2. 输入滤波器输入滤波器用于去除输入电源中的高频噪声和杂散信号,确保电路正常工作。

3. 开关管开关管(Switch)是升降压电路的核心部分,它负责将输入电压转变为脉冲信号,通过控制开关管的通断实现升压或降压。

4. 磁性元件磁性元件包括变压器和电感器,用于存储能量和传递能量。

在升压模式下,磁性元件负责储存电能;在降压模式下,磁性元件负责释放储存的电能。

5. 输出滤波器输出滤波器用于去除输出电压中的高频噪声,确保输出电压的稳定性和纹波度。

6. 控制电路控制电路根据输出电压的变化情况,对开关管的通断进行调节,以保持输出电压的稳定性和精度。

三、升降压电路的工作原理升降压电路的工作原理可以分为升压模式和降压模式两种情况,具体如下:1. 升压模式在升压模式下,开关管周期性地开启和关闭,将输入电压转换为高频脉冲信号。

当开关管断开时,磁性元件中的电流会急剧减小,此时磁性元件会释放储存的能量,输出电压将增加;当开关管闭合时,磁性元件中的电流会急剧增加,此时磁性元件会储存能量,输出电压将减小。

通过控制开关管的通断,可以实现对输出电压的调节。

2. 降压模式在降压模式下,开关管周期性地开启和关闭,将输入电压转换为高频脉冲信号。

当开关管闭合时,磁性元件中的电流会急剧减小,此时磁性元件会释放储存的能量,输出电压将减小;当开关管断开时,磁性元件中的电流会急剧增加,此时磁性元件会储存能量,输出电压将增加。

同步升降压电路详解

同步升降压电路详解

同步升降压电路详解
同步升降压电路是一种用于调整电源输出电压的电路。

它可以将输入电压升高
或降低到所需的输出电压,以满足不同电子设备的供电需求。

在许多应用中,电子设备需要不同电压级别的供电。

例如,一些器件需要较低
的电压以保护其内部电路,而其他器件则需要较高的电压以满足其性能要求。

同步升降压电路可以有效地解决这个问题。

同步升降压电路使用特定的开关元件(如MOSFET)来控制电流的流动。

它的工作原理类似于开关电源,但具有更高级的功能。

当输入电压高于输出电压时,开关元件将输入电压转换为脉冲,并通过滤波电路将其转换为所需的输出电压。

当输入电压低于输出电压时,开关元件将输出电压转换为脉冲,并通过滤波电路将其升高到所需的输出电压。

同步升降压电路还可以根据负载的需求自动调整输出电压。

它通常使用反馈控
制技术来监测输出电压,并相应地调整开关元件的工作状态。

通过不断监测和调整,同步升降压电路可以保持输出电压的稳定性和准确性。

此外,同步升降压电路还具有一些其他优势。

它可以提供较高的能效和转换效率,从而减少能源浪费和发热问题。

它还可以减小物理尺寸和重量,使电子设备更加紧凑和便于携带。

总而言之,同步升降压电路是一种非常实用和灵活的电源调节电路。

它可以根
据设备需求提供适当的电压输出,并具有较高的能效和转换效率。

无论是在家庭应用还是工业领域,同步升降压电路都发挥着重要的作用。

升降压电路基本原理

升降压电路基本原理

升降压电路基本原理升压电路(Boost Circuit)和降压电路(Buck Circuit)是电子电路中常用的两种基本电路类型,用来改变电源输入电压的大小。

两者的基本原理和实现方式有所不同。

升压电路的基本原理是将输入电压提升到较高的输出电压。

升压电路通常由一个能储存能量的电感、一个开关管和一个输出电容组成。

当开关管导通时,电感储存能量;当开关管断开时,电感释放储存的能量,输出电压也随之增加。

升压电路可以通过改变开关管的导通和断开时间,调整输出电压的大小。

升压电路的工作原理如下:1.开关管导通:当开关管导通时,电能从电源输入电压转化为磁能存储在电感中;2.开关管断开:当开关管断开时,电感中储存的磁能会释放,并通过二极管供给输出电容和负载;3.输出电压增加:通过控制导通和断开时间的比例,可以调整输出电压的大小。

降压电路的基本原理是将输入电压降低到较低的输出电压。

降压电路通常由一个开关管、一个电感和一个输出电容组成。

降压电路的关键是通过开关管的导通和断开控制,改变电感中储存的能量传递到输出电容和负载的比例。

降压电路的工作原理如下:1.开关管导通:当开关管导通时,电能从电源输入电压转化为储存在电感中的磁能;2.开关管断开:当开关管断开时,电感中储存的磁能会释放,一部分能量通过二极管供给输出电容和负载;3.输出电压降低:通过控制导通和断开时间的比例,可以调整输出电压的大小。

升降压电路(Buck-Boost Circuit)是一种可以实现升压和降压功能的电路,它可以通过调整开关管的导通和断开时间来实现输出电压的变换。

升降压电路通常由一个开关管、一个电感和一个输出电容组成,类似于升压电路和降压电路的组合。

升降压电路可以应用于多种场景,例如电源适配器和汽车点火系统。

升压、降压和升降压电路在电子设备和电路中应用广泛。

它们可以用于改变电源输入电压的大小,以满足不同电路和设备的需求。

在设计和调整升降压电路时,需要考虑电流和功率的变化,确保电路的工作稳定和高效。

升降压斩波电路

升降压斩波电路

升降压斩波电路一、问题输入电压20V ,输出电压10V~40V ,纹波电压0.2%,开关频率20kHz ,负载10Ω,电感电流连续,求L ,C 。

二、电路分析1、 工作原理:可控开关V 处于通态时,电源E 经V 向电感L 供电使其储存能量。

同时,电容C 维持输出电压基本恒定并向负载R 供电。

电感电流的增量为011on t L i Edt TE L Lα+∆==⎰ 使V 关断,电感L 中储存的能量向负载释放,负载电压上负下正,与电源电压极性相反。

电感电流的减小量为011(1)off t L o o i U dt TU L Lα-∆==-⎰当电流连续处于稳态时,L L i i +-∆=∆。

输出电压为1o U E αα=- 2、 电感电流连续临界条件: 电感电流及电源的平均值分别为1122LB L I i TE Lα+=∆= E LB I I α=如果V 、VD 为没有损耗的理想开关时,则输出功率与输入功率相等。

2o E U EI R=从而得到电感的临界值为21(1)2L RT α=- 3、 纹波电压:电压的最大变化量和纹波电压分别为01o U Q U T C C Rα∆∆==00U TU RCα∆=三、计算:1、占空比:1o U E αα=- 1110201V V αα=- 2240201V V αα=- 113α= 223α=2、电感值:21(1)2L RT α=- 119L mH = 2136L mH =为保持电流连续性,取较高电感值L=0.12mH 。

3、电容值:00U TU RC α∆=156C mF =253C mF = 四、电路图图1升降压斩波电路图五、仿真结果U U I波形图图2 降压电路,,L o oU U I波形图图3 升压电路,,L o o。

buckboost升降压电路原理

buckboost升降压电路原理

BUCK/BOOST电路原理升压和降压电路,就是指电力电子设计当中常说的BUCK/BOOST电路。

这两种电路经常一起出现在电路设计当中,BUCK电路指输出小于电压的单管不隔离直流变换,BOOST指输出电压高于输入电压的单管不隔离直流变换。

作为最常见也比较基础的两种电路,本篇文章就主要对BUCK/BOOST电路原理进行讲解。

首先让我们从BUCK变换器的概念开始讲起,BUCK变换器也称降压式变换器,是一种输出电压小于输进电压的单管不隔离直流变换器。

图中,Q为开关管,其驱动电压一般为PWM(Pulse width modulatiON脉宽调制)信号,信号周期为Ts,则信号频率为f=1/Ts,导通时间为Ton,关断时间为Toff,则周期Ts=Ton+Toff,占空比Dy= Ton/Ts。

开关管Q也为PWM控制方式,但最大占空比Dy必须限制,不答应在Dy=1的状态下工作。

电感Lf在输进侧,称为升压电感。

BOOST变换器也有CCM和DCM两种工作方式。

BUCK/BOOST变换器:也称升降压式变换器,是一种输出电压既可低于也可高于输进电压的单管不隔离直流变换器,但其输出电压的极性与输进电压相反。

BUCK/BOOST变换器可看做是BUCK变换器和BOOST变换器串联而成,合并了开关管。

BUCK/BOOST变换器也有CCM和DCM两种工作方式,开关管Q也为PWM控制方式。

LDO的特点:①非常低的输进输出电压差;②非常小的内部损耗;③很小的温度漂移;④很高的输出电压稳定度;⑤很好的负载和线性调整率;⑥很宽的工作温度范围;⑦较宽的输进电压范围;⑧外围电路非常简单,使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压,也称为直流斩波。

斩波器的工作方式有两种,一是脉宽调制方式Ts不变,改变ton(通用),二是频率调制方式,ton不变,改变Ts(易产生干扰)。

其具体的电路由以下几类:(1)BUCK电路——降压斩波器,其输出均匀电压U0小于输进电压Ui,极性相同。

升降压电路工作原理

升降压电路工作原理

升降压电路工作原理在电子设备中,升降压电路是非常常见的一种电路结构。

它可以将输入电压转换为高于或低于输入电压的输出电压,以满足不同电子元件的电压要求。

升降压电路的工作原理基于电感和电容的特性,通过控制开关管的导通和断开来实现电压的升降。

升降压电路主要由开关管、电感、电容和滤波电路组成。

开关管可以是晶体管、场效应管或者双向导通管等。

在升压电路中,当开关管导通时,电流通过电感,电感储存能量。

当开关管断开时,电感释放储存的能量,使电流通过电容,从而提高输出电压。

在降压电路中,工作原理相反,当开关管导通时,电流通过电容,电容储存能量;当开关管断开时,电容释放储存的能量,使电流通过电感,从而降低输出电压。

升降压电路的关键是控制开关管的导通和断开。

这可以通过控制开关管的驱动信号来实现。

驱动信号可以是固定频率的脉冲信号,也可以是根据输出电压变化而变化的脉冲信号。

当输出电压低于设定值时,驱动信号使开关管导通,电路开始工作,电压开始升高或降低。

当输出电压达到设定值时,驱动信号使开关管断开,电路停止工作,电压保持在设定值。

升降压电路中的电感和电容起到储能和滤波的作用。

电感的储能作用使得电流连续性地通过电容,从而实现电压的升降。

电容的滤波作用可以滤除电路中的高频噪声,保证输出电压的稳定性。

滤波电路通常由电感和电容组成,其参数的选择和电路的设计需要根据实际需要和性能要求进行调整。

升降压电路的工作原理可以通过数学模型进行分析和计算。

但在本文中,我们避免使用数学公式和计算公式,以便更好地理解和描述升降压电路的工作原理。

升降压电路的工作原理可以用简单的语言描述如下:通过控制开关管的导通和断开来实现电压的升降。

开关管导通时,电感储存能量,电压升高;开关管断开时,电容释放能量,电压降低。

驱动信号控制开关管的导通和断开,使电路工作在设定的电压范围内。

升降压电路是一种常见的电路结构,它通过控制开关管的导通和断开来实现电压的升降。

升降压电路的工作原理基于电感和电容的特性,通过储存和释放能量来实现电压的升高或降低。

升压降压电源电路工作原理

升压降压电源电路工作原理

升压降压电源电路工作原理一、升压电源电路的工作原理升压电源电路是一种将输入电压升高到更高的输出电压的电路。

最常见的升压电源电路是boost升压电路。

它包括一个开关管、一个电感、一个输出滤波电容和一个负载。

工作原理如下:1.当开关管导通时,电感储存的能量增加,负载电流开始流过电感和开关管。

2.当开关管断开时,输出电感上的能量通过二极管回流到电容中,此时二极管导通。

3.通过不断地开关和断开开关管,输入电压会被升高,直到达到所需的输出电压。

二、降压电源电路的工作原理降压电源电路是一种将输入电压降低到更低的输出电压的电路。

最常见的降压电源电路是buck降压电路。

它包括一个开关管、一个电感、一个输出滤波电容和一个负载。

工作原理如下:1.当开关管导通时,输入电压通过电感、开关管和负载电流流过,同时电感储存能量。

2.当开关管断开时,电感的能量被传递给输出滤波电容和负载,以供应输出电流。

3.通过调整导通和断开开关管的时间比例,可以控制输出电压的大小。

三、升压降压电源的工作原理从上面的介绍可以看出,升压和降压电源电路的工作原理有很大的相似之处。

事实上,升压电源电路和降压电源电路可以通过改变电路中的元件参数来相互转换。

例如,通过增大输出滤波电容和负载电阻,降压电源电路可以转换为升压电源电路。

而通过改变输出滤波电容和额定电感的值,升压电源电路可以转换为降压电源电路。

此外,还有一种常见的电源电路称为升压降压转换电源电路或称为双向转换电源电路,它既可以实现升压,又可以实现降压。

这种电路通常用于需要根据不同的工作条件进行电压转换的应用中。

总结:升压降压电源电路是一种常见的电子电路,用于将输入电压升高或降低到所需的输出电压。

最常见的升压电源电路是boost升压电路,而降压电源电路是buck降压电路。

升压和降压电源电路的工作原理相似,可以通过改变电路中的元件参数来相互转换。

此外,还有一种升压降压转换电源电路,可以实现双向转换。

升压降压电路原理

升压降压电路原理

升压降压电路原理
升压降压电路原理简介:
升压降压电路是一种用于调节电源电压的电路,可以将电压从一个水平提高或降低到另一个水平。

这些电路通常通过变压器和电子元件来实现,以满足不同设备对电压要求的需要。

1. 升压电路原理:
升压电路用于将输入电源的电压提高到所需的输出电压水平。

常见的升压电路是升压变换器,采用了变压器和电感元件。

在升压变换器中,输入电压通过变压器的一部分(称为初级线圈)产生变化,而输出电压则通过另一部分(称为次级线圈)进行变压。

当输入电压施加到初级线圈时,通过电感元件的变化电流产生磁场。

根据法拉第电磁感应定律,磁场的变化会导致次级线圈中产生一个电压。

因此,当变压器比例适当时,输出电压将升高。

2. 降压电路原理:
降压电路用于将输入电源的电压降低到所需的输出电压水平。

常见的降压电路是降压变换器,主要由变压器和电容元件组成。

在降压变换器中,输入电压施加到变压器的初级线圈上,通过电容元件接地。

电容元件在电压施加时充电,并在电压消失时释放能量。

因此,在一次电源周期的开始时,电容器的充电使得输出电压达到峰值,然后电容器释放能量将输出电压降低。

总之,升压降压电路通过合理设计的变压器和电子元件,可以实现将电源电压升高或降低到所需水平的功能。

这种调节可以适应不同设备对电源电压要求的变化,提高电源适应性和稳定性。

全桥升降压原理

全桥升降压原理

全桥升降压原理引言:全桥升降压原理是一种常见的电路工作原理,适用于电子设备中的电源供应和电压转换等场合。

该原理通过调整电路中的开关状态,实现对输入电压的升降转换,从而满足不同电子设备对电压要求的需求。

本文将详细介绍全桥升降压原理的基本概念、工作原理以及应用场景等内容。

一、基本概念全桥升降压原理是指通过对电路中的开关进行控制,使得输入电压在输出端实现升压或降压的过程。

全桥升降压电路由四个开关和一个变压器组成,其中开关用于控制电路的导通与断开,变压器用于实现电压的变换。

通过对开关的合理控制,可以实现输入电压的升高或降低,从而满足不同设备对电压的需求。

二、工作原理1. 降压过程:在降压过程中,当开关S1和S4导通,开关S2和S3断开时,输入电压通过变压器经过S1和S4,输出电压正常传递到负载。

此时,变压器的变比将输入电压降低,实现降压的目的。

2. 升压过程:在升压过程中,当开关S2和S3导通,开关S1和S4断开时,输入电压通过变压器经过S2和S3,输出电压正常传递到负载。

此时,变压器的变比将输入电压升高,实现升压的目的。

三、应用场景全桥升降压原理广泛应用于电子设备中的电源供应和电压转换等场合。

1. 电源供应:在电子设备中,不同模块所需的电压不同,有些模块需要较高的电压,而有些模块则需要较低的电压。

通过全桥升降压原理,可以实现对不同模块的电压供应,从而满足设备的正常工作需求。

2. 电压转换:在某些场合中,需要将输入电压进行升高或降低以适应特定的电路要求。

全桥升降压原理可以很好地实现电压的转换,从而满足特定场合对电压的需求。

四、优势与局限1. 优势:全桥升降压原理具有输出电压稳定、调节性好等优势。

通过合理控制开关的状态,可以实现对输出电压的精确控制,满足设备的工作要求。

2. 局限:全桥升降压原理存在能量损耗较大的问题,由于开关的导通和断开会引起能量的损失,从而导致效率的降低。

此外,全桥升降压电路的设计和实现较为复杂,需要一定的电路设计和控制知识。

升降压型电路仿真与分析

升降压型电路仿真与分析

升降压型电路仿真与分析一、升压型电路升压型电路,也称为Boost型电路,可以将输入电压提升至所需的输出电压水平。

其基本原理是通过储能元件(如电感、电容等)的储能和释能过程,实现对输入电压的升压。

常见的升压型电路拓扑结构有Boost型、SEPIC型和Cuk型等。

其中,Boost型电路是最为常见的一种。

它由一个开关管、一个瞬态电容、一个电感和一个二极管组成。

开关管的通断控制决定了电容和电感在储能和释能的过程中的工作状态,从而实现对输入电压的升压。

在进行升压型电路的仿真与分析时,可以使用一些电路仿真软件,如LTspice、PSpice等。

仿真主要包括以下几个方面的内容:2.设置仿真参数:仿真参数包括仿真时间、仿真步长等。

根据需要设置仿真的时间范围和步长,以便获取准确的仿真结果。

3.设置输入信号:输入信号一般为直流电压或者正弦波等。

可以设置输入电压的大小和变化规律,如设置直流电压为12V,或者设置正弦波的频率和振幅等。

4.运行仿真:完成以上步骤后,点击运行仿真按钮,软件将进行仿真计算并生成仿真结果。

可以通过图形界面查看输出电压的波形和电流的变化规律等。

5.仿真结果分析:根据仿真结果进行分析和验证。

可以通过查看输出电压的稳定性、效率等参数来评估电路的性能。

二、降压型电路降压型电路,也称为Buck型电路,可以将输入电压降低至所需要的输出电压水平。

其基本原理是通过开关管的控制,使电感中的储能元件在储能和释能过程中输出所需的电压。

常见的降压型电路拓扑结构有Buck型、Buck-Boost型和SEPIC型等。

其中,Buck型电路是最为常见的一种。

它由一个开关管、一个电感、一个二极管和一个输出滤波电容组成。

开关管的通断控制决定了电感中的储能和反电动势的产生,从而实现对输入电压的降压。

与升压型电路类似,进行降压型电路的仿真与分析也可以使用相同的方法和软件。

具体步骤包括建立电路模型、设置仿真参数、设置输入信号、运行仿真以及仿真结果分析等。

开关电源升降压电路工作原理

开关电源升降压电路工作原理

开关电源升降压电路工作原理
嘿,朋友们!今天咱来唠唠开关电源升降压电路的工作原理,这可有意思啦!
你看啊,开关电源升降压电路就像是一个神奇的魔法盒子。

它能把电压变得或高或低,就像我们能轻松地把东西举高或放低一样。

想象一下,电就像一群调皮的小精灵,在电路里跑来跑去。

在这个魔法盒子里,有一些关键的元件,就像是小精灵的指挥棒。

当我们需要升高电压的时候,这些元件就会齐心协力,把小精灵们组织起来,让它们更有劲儿地往前冲,这样电压就升高啦!这就好比我们要爬一座高山,大家一起努力,就能到达更高的地方。

那要是想降低电压呢?嘿嘿,这时候魔法盒子又有新招啦!它会让小精灵们放慢脚步,别那么着急,这样电压就乖乖地降下来了。

就像我们从山上慢慢走下来,速度慢了,高度也就降低了。

在这个过程中,开关可起着至关重要的作用呢!它就像是一个控制大门的开关,一会儿打开让小精灵们通过,一会儿又关上,指挥着它们的行动。

还有那些电感和电容呀,它们就像是小精灵们的好朋友,和它们一起玩耍,一起完成升高或降低电压的任务。

你说神奇不神奇?这开关电源升降压电路在我们的生活中可有着大用处呢!像我们的手机充电器、电脑电源,好多地方都有它的身影。

咱平时用的这些电子设备,不就是靠它来提供合适的电压,才能正常工作嘛!要是没有它,那可不得了,说不定我们的手机充半天电也充不进去,电脑也打不开啦!
所以啊,可别小看了这小小的开关电源升降压电路,它可是默默为我们服务的大功臣呢!我们得好好了解它,珍惜它给我们带来的便利呀!怎么样,是不是觉得很有意思呢?是不是对这个神奇的电路有了更深的认识呢?以后再看到那些电子设备,就会想到里面藏着这么个厉害的魔法盒子啦!。

升降压电路原理分析

升降压电路原理分析

升降压电路原理分析(总7页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--BUCK BOOST电路原理分析电源网讯Buck变换器:也称降压式变换器,是一种输出电压小于输入电压的单管不隔离直流变换器。

图中,Q为开关管,其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号,信号周期为Ts,则信号频率为f=1/Ts,导通时间为Ton,关断时间为Toff,则周期Ts=Ton+Toff,占空比Dy= Ton/Ts。

Boost变换器:也称升压式变换器,是一种输出电压高于输入电压的单管不隔离直流变换器。

开关管Q也为PWM控制方式,但最大占空比Dy必须限制,不允许在Dy=1的状态下工作。

电感Lf在输入侧,称为升压电感。

Boost变换器也有CCM和DCM两种工作方式Buck/Boost变换器:也称升降压式变换器,是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器,但其输出电压的极性与输入电压相反。

Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成,合并了开关管。

Buck/Boost变换器也有CCM和DCM两种工作方式,开关管Q也为PWM控制方式。

LDO的特点:① 非常低的输入输出电压差② 非常小的内部损耗③ 很小的温度漂移④ 很高的输出电压稳定度⑤ 很好的负载和线性调整率⑥ 很宽的工作温度范围⑦ 较宽的输入电压范围⑧ 外围电路非常简单,使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压,也称为直流斩波。

斩波器的工作方式有两种,一是脉宽调制方式Ts不变,改变ton(通用),二是频率调制方式,ton不变,改变Ts(易产生干扰)。

其具体的电路由以下几类:(1)Buck电路——降压斩波器,其输出平均电压 U0小于输入电压Ui,极性相同。

(2)Boost电路——升压斩波器,其输出平均电压 U0大于输入电压Ui,极性相同。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

BUCK BOOST电路原理分析
电源网讯
Buck变换器:也称降压式变换器,是一种输出电压小于输入电压的单管不隔离直流变换器。

图中,Q为开关管,其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号,信号周期为Ts,则信号频率为f=1/Ts,导通时间为Ton,关断时间为Toff,则周期Ts=Ton+Toff,占空比Dy= Ton/Ts。

Boost变换器:也称升压式变换器,是一种输出电压高于输入电压的单管不隔离直流变换器。

开关管Q也为PWM控制方式,但最大占空比Dy必须限制,不允许在Dy=1的状态下工作。

电感Lf在输入侧,称为升压电感。

Boost变换器也有CCM和DCM两种工作方式
Buck/Boost变换器:也称升降压式变换器,是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器,但其输出电压的极性与输入电压相反。

Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成,合并了开关管。

Buck/Boost变换器也有CCM和DCM两种工作方式,开关管Q也为PWM控制方式。

LDO的特点:
① 非常低的输入输出电压差
② 非常小的内部损耗
③ 很小的温度漂移
④ 很高的输出电压稳定度
⑤ 很好的负载和线性调整率
⑥ 很宽的工作温度范围
⑦ 较宽的输入电压范围
⑧ 外围电路非常简单,使用起来极为方便
DC/DC变换是将固定的直流电压变换成可变的直流电压,也称为直流斩波。

斩波器的工作方式有两种,一是脉宽调制方式Ts不变,改变ton(通用),二是频率调制方式,ton不变,改变Ts(易产生干扰)。

其具体的电路由以下几类:
(1)Buck电路——降压斩波器,其输出平均电压 U0小于输入电压Ui,极性相同。

(2)Boost电路——升压斩波器,其输出平均电压 U0大于输入电压Ui,极性相同。

(3)Buck-Boost电路——降压或升压斩波器,其输出平均电压U0大于或小于输入电压Ui,极性相反,电感传输。

(4)Cuk电路——降压或升压斩波器,其输出平均电压U0大于或小于输入电压Ui,极性相反,电容传输。

DC-DC分为BUCK、BUOOST、BUCK-BOOST三类DC-DC。

其中BUCK型DC-DC只能降压,降压公式:Vo=Vi*D
BOOST型DC-DC只能升压,升压公式:Vo= Vi/(1-D)
BUCK-BOOST型DC-DC,即可升压也可降压,公式:Vo=(-Vi)* D/(1-D)
D为充电占空比,既MOSFET导通时间。

0<D<1。

开关性稳压电源的效率很高,但输出纹波电压较高,噪声较大,电压调整率等性能也较差,特别是对模拟电路供电时,将产生较大的影响。

因开关电源工作效率高,一般可达到80%以上,故在其输出电流的选择上,应准确测量或计算用电设备的最大吸收电流,以使被选用的开关电源具有高的性能价格比,通常输出计算公式为: Is=KIf 式中:Is—开关电源的额定输出电流; If—用电设备的最大吸收电流; K—裕量系数,一般取1.5~1.8;
电容式开关电源
它们能使输入电压升高或降低,也可以用于产生负电压。

其内部的FET开关阵列以一定方式控制快速电容器的充电和放电,从而使输入电压以一定因数(0.5,2或3)倍增或降低,从而得到所需要的输出电压。

这种特别的调制过程可以保证高达80%的效率,而且只需外接陶瓷电容。

由于电路是开关工作的,电荷泵结构也会产生一定的输出纹波和EMI(电磁干扰)
首先贮存能量,然后以受控方式释放能量,以获得所需的输出电压。

将555 电路产生的振荡脉冲,通过二极管整流电路整流后向电容充电,使电容充电至电源电压,将这样的整流一充电电路逐级连接,就可以得到2 倍、3 倍、4 倍甚至多倍于电源电压的升压电路。

下面介绍由555 电路组成的2 倍压、3 倍压和4 倍压升压电路,电路组成如图2-42 所示。

电路工作原理分析在图2-42 中,图(a) 是一个2 倍压升压电路。

这个电路中,电容和二极管的数量与上一例介绍过的负电源变换电路一样,但二极管和电容的连接位置以及它们的连接方式均和上一例不同,它们的工作原理和最终输出电压也都是不同的。

本例电路称为倍压整流电路.
电路工作过程:在图2-42 (a) 中,接通电源后,电源首先通过VDl 向C4 充电,使c4两端电压接近电源电压。

当NE555 的③脚输出脉冲的上升沿时,再次向C4 充电。

根据水涨船高的原理,使C4 正极对地电压达到:电源电压+脉冲峰值电压。

随即这一电压通过VD2向C5 充电,使C5 正极对地电压达到C4 的电压,即等于电源电压的2 倍。

当脉冲下降沿到来时,电源再次通过VDl 向C4 充电,重复上述过程。

图2-42 (b) 所示是一个3 倍压升压电路。

由图可见,该电路的升压电路是由3 组二极管一电容电路组成的,如果与图2-42 (a) 来对照其连接方式就会发现,这一电路所加的元器件,按其位置对比是VDl 和c4。

在该电路中,3 组二极管电容电路的每-级均能将前一级输出电压提高一个电源电压值,3 组这样的电路可将输出电压提高到电源电压的3 倍。

图2-42 (c)所示是一个由555 电路组成的4 倍压升压电路,该电路由4 组二极管一电容电路组成,最终可将输出电压提高到电源电压的4 倍。

俺试着分析一下原理算是抛砖引玉吧:
1。

在开始时刻,C1、L1都处于初始状态,Q1导通,导致Q2导通,此时Q2集电极电流应该为:
Ic2 = B2*Ib2 = B2*B1*Ib1 = B2*B1*(Vcc-Vt1)/R1 —— B1、B2分别为电流放大倍数
2。

由于L1的存在,Ic2不能突变,因此,Q2进入饱和,C1上充电,L1电流持续上升:
dI/dt = VL1/L1 = (Vcc - Vsat2)/L1
3. 当L1上电流上升变慢,甚至无法上升时,Q2集电极电位抬高,VL1 = 0,
4。

由于C1上充电的影响,导致Q1基极被抬高,Q1、Q2被关断;
5。

Q2被关断后,L1上电流只有通过LED泄放,Q2集电极被抬高到LED导通电压,导致Q1基极被更加抬高;
6。

C1电容通过R1放电,要一直放到Q1基极电压低于(Vcc-Vt1),Q1重新导通,总放电电量为:放电初始基极电压 (Vcc-Vsat2+Vled), 放电终止基极电压(Vcc-Vt1),
Qc = C1*(( Vcc-Vsat2+Vled) - (Vcc-Vt1)) = C1*( Vled + Vt1 - Vsat2 )
7。

Q1导通后,Q2重新导通,Q2集电极电位又被重新拉低,L1上电流开始增加,C1重新充电,回到第二步。

27楼只是纯粹的理论分析,实际应用时还有几个陷阱要注意:
首先,是Q1、Q2的关断条件。

Q1、Q2的关断条件是L1上的感生电压足够小,导致Q2集电极电位抬升。

L1上的感生电势又是由流经的电流变化率决定的,因此,理论分析假设是当Q2集电极电流达到Q1基极电流与两个三极管的放大倍数乘积时,Q1、Q2关断。

但实际情况并不见得如此,有另外两个因素也可能导致L1上电压降低:其一,L1磁通饱和,也就是L1上电流超过其额定电流时,L1上磁通不再增加,导致感生电势为零;其二,电池内阻,也就是当输出电流比较大时,电池输出电压降低,也可能导致L1上电流不再增加,L1感生电势为零。

因此,电感的选择很重要,一定要保证足够的额定电流容量;R1和Q1Q2的选择也很重要,应该保证L1上电流达到最大时,电池电压不至于明显降低;
其次,是L1和C1参数的选择。

如果在电感上的电流通过LED放电还没有达到零时,Q1Q2恢复导通,那么L1上电流将随着开关次数的增加迅速增大,直到发生磁饱和。

因此,C1R1上的延迟,一定要远远大于L1上电流通过LED泄放完全的时间。

L1上电流泄放时间可以按如下方式推断:
假设其峰值电流为Im,则电感储能为:
El1 = L1 * Im**2 / 2
LED平均电流假设为Im/2,则所需放电时间为:
TLED = EL1 / ( Im * VLED /2 ) = L1 * Im / VLED
所以,R1C1决定的放电时间,一定要大于TLED,要留出足够余量,但又不能太大,因为取得太大,会降低LED上的平均电流。

这个电路简单是足够简单,但是其性能在很大程度上由元件的本身参数决定,而元件参数都是有一定的离散性的,特别是三极管电流放大倍数和电池电压,因此,这个电路要想做稳定,并且保持产品间的一致性,并不是一件容易的事情,应用的时候一定要小心。
