变风量空调系统的几种控制方法作者：张红娣来源：《中国新技术新产品》2008年第22期摘要：本文介绍了变风量空调系统的三种控制方法的控制原理、特点及其优缺点。
关键词：变静压控制法；直接数字控制法变风量；风机总风量控制法一个好的变风量空调系统，除了精确的设计计算，合理的系统布置，到位的施工安装外，选择一个最佳的控制方法也很关键。
在工程实际运用中，采用较多的有：定静压控制法；变静压控制法；直接数字控制法（DDC）；风机总风量控制法。
以下将就这四种方法加以一一论证。
1 变静压控制法1.1 变静压控制方法所谓变静压控制，就是使用带风阀开度传感器，风量传感器和室内温控器的变风量末端，根据风阀开度控制送风机的转速，使任何时候系统中至少有一个变风量末端装置的风阀是全开的。
变静压控制法的控制原理图如下所示：从变静压控制法的控制原理图中，我们可以推知其控制方法：变风量末端装置的风阀是全部处于中间状态→系统静压过高→调节并降低风机转速。
变风量末端装置的风阀是全部处于全开状态，且风量传感器检测的实际风量等于温控器设定值→系统静压适合。
变风量末端装置的风阀是全部处于全开状态，且风量传感器检测的实际风量低于温控器设定值→系统静压偏低→调节并提高风机转速。
1.2变静压控制方法的优点与定静压控制方法相比，节能效果明显我们知道，其中，N为风机的功率Q为风机输送的风量，P为风机所产生的风压，n为风机的转速。
当空调负荷变小时，风量Q从正常工况点Q1减少到Q2时，如图所示：很明显，由于变静压控制法的n2小于定静压控制法的n1，风机功率N与风机转速n成3次方关系，故变静压控制法的节能效果比定静压控制法好。
控制精度高 ;房间的温湿度效果更好1.3变静压控制方法的缺点增加了阀开度控制，相应增加了投资成本，使控制更加复杂，调试更加麻烦。
风阀开度信号的反馈对风机转速的调节有一个滞后的过程，房间负荷变化后要达到房间设定值有一段小幅波动过程。
2直接数字控制法（DDC）所谓直接数字控制法（DDC）就是计算机在参加闭环的控制过程中，不需要中间环节（调节器），而用计算机的输出去直接控制调节阀、风机等执行机构。
通风柜变风量控制方式比较
三种通风柜VAV控制方式比较一性能卓越的视窗位移传感器VAV系统大量工程实践证明，视窗位移传感器（或称“调节门传感器”）的使用，只有在同时使用文丘里阀的情况下才能获得完整的快速响应（<1秒）效果。
在通风柜上安装LCS视窗位移传感器，实际测量视窗的位置，并将此信号传递给控制器，计算每一时刻通风柜的开口面积，进而计算为了保障进口风速为恒定的0.5m/s时所需的排风量，并以此信号控制LCS文丘里阀的变化。
此种控制方式具备非常强的抗室内气流干扰能力，控制效果好，系统监测视窗位置和通风柜排风量，反应速度快，避免安装可能给系统带来不稳定因素的干扰源（如风速传感器），同时LCS文丘里阀能够有效化解来自管网的压力波动，LCS文丘里阀的精度高，反应速度快，系统响应时间通常为1秒钟左右，而蝶阀由于不能过滤管网压力波动，往往配置在成本较低的风速传感器系统中。
二 价格低廉的风速传感器VAV系统无论是何种风速传感器，原理都是利用气流上下游压差形成的“风”，将一个风速传感器安装于通风柜侧壁，测量通过该传感器的风速，以此代替通风柜的平均进口风速，然后根据风速信号修正蝶阀开度，使蝶阀在反复的“矫枉过正”过程中逐渐回到设定值。
此种方式的缺点需要在系统设计时严肃考虑：1. 拖累系统响应时间，对于通风柜控制来说，响应时间最重要，而该系统必须要等风速已经实际出轨并被风速传感器检测出偏离后才开始调节，响应时间为3秒钟左右。
2. 抗气流干扰能力弱，微弱气流即可使风速传感器的两个内外压差测量点失去平衡，系统常处于不稳定状态，蝶阀执行器持续转动，寿命短，维修多。
3. 以风速传感器所在侧壁一点处的风速代表平均进口风速，不具有代表性。
因为通风柜前操作者的位置，通风柜内放置物品的位置，以及室内气场的动态化，都会使风速传感器的测量点偏移离开初始值。
侧壁所测点的风速很难代表进口平均面风速。
三双传感器带动VAV系统目前国内有厂家重新推出了多年前已经被淘汰的由视窗位移传感器和风速传感器同时带动的通风柜控制系统。
变风量控制系统实施方案与措施
变风量控制系统实施方案与措施摘要：分析了智能建筑中变风量控制系统实施现状，对实施中常见方案缺陷进行分析，明确缺陷产生的原因，并给出变风量控制系统实施方案的质量控制措施，从设计单位、施工安装单位、供货单位、监理单位与业主单位不同角度把控施工质量，并应用到智能建筑中，通过调试运行，上述措施使得该控制系统的正确性与可靠性得到验证，达到原设计目标，实现变风量控制系统的成功应用。
关键词：变风量控制；智能建筑；缺陷；措施；质量控制一、前言变风量系统（Variable Air V olume System, V A V系统）是20世纪60年代出现，伴随20世纪70年代西方国家的能源危机而广泛发展，进入现今社会节能减排国家政策的实施，现阶段变风量系统的应用更是日益广泛。
V A V系统能根据室内不同的负荷情况自动调节空调系统送风量，在非全负荷运行的条件下减少送风量，带来风机能耗的降低从而达到节能减排的目的。
同时由于其属于全空气系统，可以利用新风消除室内负荷，能对负荷变化迅速响应，室内也没有风机盘管凝水问题和霉菌滋生问题，系统的灵活性较好，易于改、扩建，尤其适合格局多变的商业写字楼宇。
二、变风量控制系统实施方案现状及分析第一幢智能建筑于1984年在美国建成。
我国于２０世纪90年代才起步，但迅猛发展势头令世人瞩目。
伴随智能建筑中（尤其高层智能建筑中）大量变风量控制系统的应用，现阶段广州新建高层写字楼宇中多数均采用了V A V系统，但实施现状不容乐观，失败案例较多，整体表现为：1.变风量控制系统产品技术封闭，不利于其系统的施工及运行。
因我国变风量控制系统等智能楼宇产品起步晚，但市场巨大，欧美等先进国家的智能楼宇公司大批进入，逐步形成我国智能楼宇市场被几大跨国公司垄断的局面，同时由于各个不同智能楼宇公司使用各自开发的总线等软件产品，相互间软硬件兼容性低，上述原因直接导致了欧美公司对变风量控制系统产品技术封闭，很多工程实施中二次开发需求无法满足，施工单位严重依赖V A V控制系统产品生产单位开展相关二次开发等调试工作，运行过程中物业管理人员更加依赖产品生产单位开展二次开发及故障处理，此情况不利于V A V控制系统的施工及后期运行，将直接导致V A V控制系统出现建设完成但无法使用或无法按照设计意图正常运行。
变风量空调系统风机总风量控制方法
作者: yujianying变风量空调系统风机总风量控制方法清华大学戴斌文狄洪发江亿Fan control method by total air volume in V AV systemsBy Dai Bin wen, Di Hongfa and Jiang Y i提要通过对压力无关型变风量末端的分析得出了设定风量作为控制变量，进而提出了变风量系统总风量控制方法，使用空调系统模拟软件H V ACSIM+对其与定静压、变静压控制方法作了对比模拟研究，并在实际系统中进行了实验验证。
关键词变风量总风量控制定静压控制变静压控制空调系统模拟软件AbstractBased on an analysis of the pressure independent terminals, finds the set air flowrate to be a suitable control parameter, and puts forward a total vol ume method for control of the V AV systems. Simulation of this and constant pressure and pressure reset control methods with the HV ACSIM+ softwar e shows that the former is of higher reliability and the operation in a project proves its satisfying performance.Keywords：variable air volume，total air volume control，constant pressure control，pressure reset control，air conditioning simulation software1 概述文献[1]中，对定静压和变静压的控制方法进行了模拟及实验研究，结果虽然表明这两种控制方法基本上都能完成系统的控制要求，但也有很多不能令人满意的地方：定静压方法控制简单，但风机能耗较高，末端阀位多处于偏小状态，相应地带来了噪声问题；变静压方法虽然能最大限度地节省风机能耗，但控制算法复杂，实现较困难，尤其是控制公司的产品基本上都不提供变静压的控制算法，需要控制人员现场编程、调试，工作量太大。

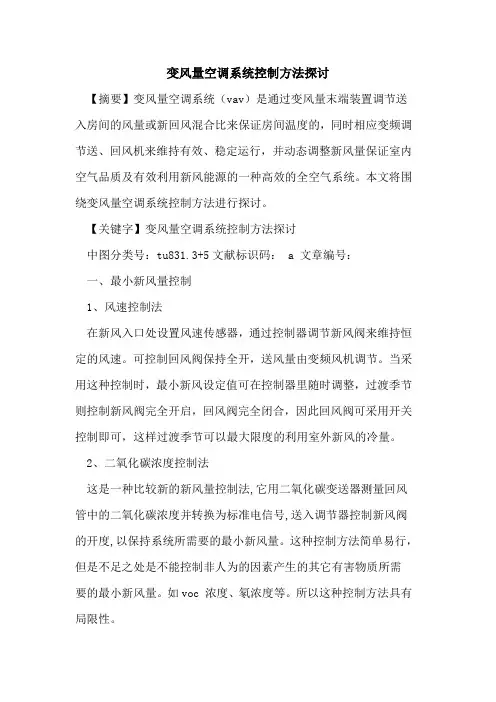

变风量空调系统控制方法探讨

变风量空调系统控制方法探讨【摘要】变风量空调系统（vav）是通过变风量末端装置调节送入房间的风量或新回风混合比来保证房间温度的，同时相应变频调节送、回风机来维持有效、稳定运行，并动态调整新风量保证室内空气品质及有效利用新风能源的一种高效的全空气系统。
本文将围绕变风量空调系统控制方法进行探讨。
【关键字】变风量空调系统控制方法探讨中图分类号：tu831.3+5文献标识码： a 文章编号：一、最小新风量控制1、风速控制法在新风入口处设置风速传感器，通过控制器调节新风阀来维持恒定的风速。
可控制回风阀保持全开，送风量由变频风机调节。
当采用这种控制时，最小新风设定值可在控制器里随时调整，过渡季节则控制新风阀完全开启，回风阀完全闭合，因此回风阀可采用开关控制即可，这样过渡季节可以最大限度的利用室外新风的冷量。
2、二氧化碳浓度控制法这是一种比较新的新风量控制法,它用二氧化碳变送器测量回风管中的二氧化碳浓度并转换为标准电信号,送入调节器控制新风阀的开度,以保持系统所需要的最小新风量。
这种控制方法简单易行，但是不足之处是不能控制非人为的因素产生的其它有害物质所需要的最小新风量。
如voc 浓度、氡浓度等。
所以这种控制方法具有局限性。
3、室内湿度控制法由于舒适性空调对湿度的要求不是很高，有一定的波动范围，因此，可以将ahu 对应的所有房间作为整体进行控制，即在总的回风干管上设置湿度传感器，据此信号，冬季调节蒸汽加湿器二通阀开度或电加湿器功率，夏季调节表冷器露点温度维持回风温度设定范围，这样各个房间湿度偏差也不会太大，足以满足人体热舒适性要求。
二、变静压控制法1、控制方法的理论依据变静压的控制方法弥补了定静压控制方法能耗大、噪声高的缺点。
变静压控制是在定静压控制运行的基础上, 阶段性地改变风管中压力测点的静压设定值, 在适应所需流量要求的同时, 尽量使静压保持允许的最低值, 以最大限度节省风机的能耗。
由于变静压控制方法运行时的静压是系统允许的最小静压, 因此这种方法也称为最小静压法。
5.3变风量系统的控制
一、VAV系统的型式与构成 VAV系统的型式与构成
1、 VAV系统的型式 VAV系统的型式 2、 VAV末端装置 VAV末端装置
1、VAV系统的型式
1）单风管VAV空调系统 ）单风管VAV空调系统 2）单风管再加热VAV空调系统 ）单风管再加热VAV空调系统 3）单风管送回风机连动VAV空调系统 ）单风管送回风机连动VAV空调系统 4）单风管旁通式VAV空调系统 ）单风管旁通式VAV空调系统
变静压的目的是使风机提供的风压与管 网所需的实际静压相一致。在运行过程中， 由于VAV BOX的不断调节，管网压力不断变 由于VAV BOX的不断调节，管网压力不断变 化，但此时的管网静压并不代表系统运行所 需的静压，实际所需静压值的计算机理较为 复杂，一个简便的方法是用而各末端风口的 阀门开度代表静压的供需状态。
（1）室温控制在末端装置中完成。根据室 内温度的偏差调节送风量，以满足室温的 要求。 （2）总送风量控制是VAV系统控制的核心 ）总送风量控制是VAV系统控制的核心 （3）送回风量匹配控制通过单风管送回风 机联动控制VAV BOX完成 机联动控制VAV BOX完成 （4）新风量控制 （5）送风温度控制
三、变静压变温度（VPT）总风量控制法 变静压变温度（VPT） 1、VPT法的系统构成 VPT法的系统构成 风机变频器控制——变风量控制 （1）风机变频器控制——变风量控制 空调箱冷量热量及加湿量控制——变 （2）空调箱冷量热量及加湿量控制——变 温度控制 （3）新风量控制 （4）其它控制
2、VPT法的变静压控制机理 VPT法的变静压控制机理
新风
排风
变频风机
VБайду номын сангаасV
室温传感器 变频风机
图5-18
单风管送回风机连动VAV空调系统
实验室变风量控制系统技术方案
随着定风量技术的不断发展，便出现了变风量技术，也即是说，排风柜通常性质的功能特征，变风量排风柜也是具备的，最为明显的差异便是位于变风量排风柜中的风机转速、阀门等可以依据实际需求进行调节，继而使其能够保持在一个可以满足实际需求的定值之上。
排风柜设有当操作门关闭时提供规定最小风量的旁通进风百叶。
恒定的罩面风速可使排风柜内操作空间的有害物质的外溢减少到最低程度，继而能够有效保证工业实验室内操作人员的身体健康。
变风量排风柜在工业实验室中应用有着明显的优势，一是明显减少了送风热湿处理以及当其他控制时候的相应能量损耗；二是在前期的系统设计环节中就进行了仔细的考虑，通过对其中相关风速以及功率能耗等的详细分析，使得设计出来的变风量系统具有较好的节能潜力，这也是定风量系统所无法具备的功能。
因此，近些年以来，变风量排风柜开始被广泛应用到工业排风环境之中，取得了良好的应用效果。
变风量控制流程对于工业实验室中的变风量排风柜的控制来说，最关键的技术在于对风量的改变技术，而在目前的实际应用中，自控技术以及变频风机技术是其应用的主要技术，该种控制方式是闭环的模式，可以将其控制流程归纳如下所示：其主要的控制流程分析如下：1）在该控制流程中，输入变量的选取是第一步也是非常重要的步骤，对于输入变量的选取，应该具有一定的典型型，继而为后续的变风量有效确定奠定基础。
2）接下来便是关键的控制器处理环节，该环节将针对系统输入的变量进行相应的计算、分析以及处理等过程，也即是说，控制器通过设置的逻辑分析和判断功能，将其和设定值进行对比，最后将执行的结果命令发送给执行器进行下一步骤。
3）执行器对控制器发来的命令进行处理也是非常关键的环节，其是实现变风量控制过程的直接执行者，在其执行过程中是动态的修正过程，在一定的时间内让输入的变量可以进一步贴近系统的设定值，继而达到良好控制的目的。
变风量的控制策略根据输入变量之间存在的差异，变风量排风柜应用的控制技术主要存在如下两种：1）面风速控制技术。
变风量空调系统控制方案TAC
TAC变风量空调系统控制方案一. 变风量空调系统1.1变风量空调系统简介变风量空调系统（Variable Air Volume System, VAV系统）于本世纪60年代诞生在美国。
变风量空调系统是由全空气定风量空调系统演变而来，它通过改变送入房间的风量以满足室内人员的舒适要求或其它工艺要求。
同时根据各空调区域的负荷需求决定送风总负荷输出，在低负荷状态下送风能源、冷热量消耗都获得节省（与全空气定风量空调系统相比），尤其在各空调区域负荷差别较大的情况下，节能效果尤为明显。
与新风机组加风机盘管系统相比，变风量空调系统属于全空气系统，舒适性更高，同时避免了风机盘管的结露、霉菌等问题。
由于其舒适性和节能性，变风量系统在近几年在中国获得广泛应用，特别适合于高档写字楼等空调负荷变化大的应用场合。
1.2变风量空调系统组成变风量空调系统有很多种形式，但它们均由四部分构成：一次风空气处理及输送设备、风管系统、 VAV末端装置与自动控制系统等组成。
(1) 空气处理及输送设备空气处理及输送设备(简称空调机组，AHU)的基本功能是对空调区域空气进行热、湿处理，过滤和通风换气，并为空调系统的空气循环提供动力。
变风量空调机组区别与定风量空调机组的一个显著特点是：变风量空调机组送风机根据空调区域负荷的需求，对系统总送风量进行调节。
目前最常见和最节能的调节方法是采用变频调速装置调节风机风量。
(2) 风管系统风管系统是变风量空调系统中送、回、排风管，末端装置上、下游支风管及各种送风静压箱和送、回风口的总称。
其基本功能是对系统空气进行输送和分配。
(3) 变风量末端装置 ( 称为“VAV Box”变风量箱或VAV末端装置)VAV末端装置基本功能是根据空调区域内的显热负荷，调节送入空调区域的风量。
VAV末端装置有很多种类，进风口、风阀、风量传感器和箱体是VAV末端装置不可缺少的组成部分。
常用的VAV末端装置形式有单风道单冷基本型、串联风机动力式。
变风量空调系统的控制介绍
变风量空调系统的控制介绍变风量空调系统的控制简介变风量空调系统的控制对于变风量空调系统能否正常工作具有非常关键的作用，一般来讲，变风量空调系统的控制可以分为三个环节：·室内温度控制环节·风机风量控制环节·新风量控制环节变风量空调系统的室内温度控制变风量空调系统的室温控制环节主要是利用变风量末端装置和室内温度控制器来对室内温度进行控制。
变风量末端装置按照补偿系统压力来分类，一般有:·压力有关型末端·压力无关型末端压力有关型末端装置直接受到室内温度控制器的控制，送入室内的风量除了和室内负荷有关外，还受到空调系统内的压力变化的影响；压力无关型末端比压力有关型末端多了一套风量测量装置进行副控制，有时采用串级控制系统使得空调系统送风量与室内负荷相匹配，即根据空调房间室内温度实测值和设定值来计算房间当前送风量设定值然后根据送风量设定值和送风量实测值的差值来控制风阀的动作。
从实际使用结果来看，压力无关型末端比压力有关型末端在末端数量较多，各个末端使用状态经常变化的过程中，对于室内温度的控制具有超调，震荡小的优点.下图为压力无关型室内温度控制环节示意图：变风量空调系统的送风量控制送风量控制环节是指利用控制信号来调节送风机频率，从而使得空调箱的送风量能够和各个末端的送风量需求相匹配。
变风量空调系统送风机的控制方法主要有:·风机总风量控制法·定静压控制法·变静压控制法风机总风量控制法是指直接将各个末端的送风量设定值之和作为送风机风量的设定值，然后将实测送风机送风量和设定值比较，利用差值来调整送风机转速控制送风量。
采用风机总风量控制法的关键是能够得到空调箱在各种情况下的风机曲线，准确的直接对转速调整达到需要的风量.定静压控制法是指在送风管适当位置设置静压传感器，该静压传感器的压力信号与系统静压设定值进行比较，利用其差值来控制送风机的转速，最终控制空调系统的总风量。
VAV变风量空调系统三种控制方式
V A V变风量空调系统三种控制方式
V A V变风量空调系统的基本原理正是通过改变送入各房间的风量（改变风量调节温度）来满足室内人员对房间不同温湿度的要求，确保室内温度保持在设计范围内，从而使得空气处理机组在低负荷时的送风量下降，空气处理机组的送风机转速也随之而降低，并自动适应室外环境对建筑物内温湿度的影响，真正达到所需即所供，据国外多年成熟工程案例测算，总能耗相比FC+新风空调系统可节约30%～40%，节能效果非常显著。
而对于Comifo康美风做的VAV变风量系统控制方式总体上可以分为三种：
一、定静压控制：其工作原理是在系统中由于VAV BOX 控制器根据室内负荷变化来调整末端出风量满足负荷要求。
出风量的变化引起系统管路中静压变化，静压传感器测量静压变化并传递给风机变频器DDC，变频器DDC根据静压变化信号，去控制空调机电机转速，调
整总出风量，维持送风管路系统的静压恒定。
二、变静压控制：其工作原理是系统在满足室内负荷变化要求的情况下，尽量使VAV BOX处于全开状态（85-100%），保持系统静压降至最底。
三、总风量控制：其工作原理是让VAV BOX 控制器根据室内负荷变化，来调整末端出风量满足负荷要求，并将风量信号传递给变频器控制器。
变频器控制器将所管辖范围内的每个末端风量搜集起来进行解偶分析计算后累加，去控制变频器，调整空调机电机转速，使送风量等于总末端风量之和。
新风系统变风量风平衡调节方法
新风系统变风量风平衡调节方法
新风系统变风量风平衡调节方法有以下几种：
1. 等压控制法：根据建筑的需求变化来调整新风系统的风量，保持室内外的压差不变。
通过调整新风机的转速或是调整风阀的开度来实现。
2. 等温控制法：在变风量的情况下，通过控制回风温度来调整新风温度，保持室内外温度的平衡。
可以通过调整换热器的供水温度或是变风机的转速来实现。
3. 室内负压控制法：在变风量的情况下，通过控制室内的负压来调整新风系统的风量。
通过调整回风口的开度以及新风口的开度来实现。
4. 差压控制法：在变风量的情况下，通过控制区域的差压来调整新风系统的风量。
可以通过调整风阀的开度或是调整风机的转速来实现。
在调节过程中，需要监测室内外的温度、湿度、负压、差压等参数，并根据需求进行相应的调整。
调节过程中还需要确保系统的稳定性和安全性，避免超过系统的设计范围。
+。
变风量空调系统的自动控制
变风量空调系统的自动控制『摘要』变风量空调系统以其节能和舒适性在国内已经越来越得到广泛的应用，而控制系统的好坏将直接影响到变风量系统的效果。
本文介绍变风量系统的几种控制方式，在实际应用中可以根据具体情况选择最适合的方案。
『关键字』变风量，控制，运行模式“Summary” variable air volume air conditioning system for its energy efficiency and comfort in the country has been more widely used, while the control system will directly affect the effect of variable air volume system. This article describes several of the V A V system control mode, can select the most appropriate depending on the circumstances, in practical applications.”Keyword” variable air volume, control, operation mode中图分类号:TU831.3+5文献标识码： A 文章编号：前言普通集中式空调系统的送风量是固定不变的，并且按房间的最大热湿负荷确定送风量，称为定风量（CA V）系统。
实际上房间热湿负荷不可能经常处于最大值，而是在全年的大部分时间低于最大值。
当室内负荷减小时，定风量系统是靠调节再热量以提高送风温度（减小送风温差）来维持室温，这样既浪费热量，又浪费冷量。
如果能采用减少送风量（送风温差不变）的方法来保持室内温度不变，不仅节约了提高送风温所需的热量，而且还由于处理风量的减少，降低了风机功率电耗及制冷机的冷量。
变风量系统的概述变风量系统(Variable Air V olume System ，简称V A V System)20世纪60年代诞生在美国，是目前国内大中型建筑工程中新型的一种空调方式。
变风量空调系统的几种控制方法
８Ｎ ＂ ｄ Ｚ ＵＩ ）… Ｕ ｉＩＩ Ｕ ． 。 Ｐ ￣
工 业 技 术
变风量 空调 系统 的几种控制 方法
张红 娣
（ 尔滨 空调 股 份 有 限 公 司 ， 哈 黑龙 江 哈 尔滨 １０ ８ ） ５ ０ ８
摘 要： 本文介绍 了变风量空调 系统的三种控制方法的控 制原理 、 点及其优缺点。 特 关键 词 ： 变静 压 控 制 法 ； 直接 数 字控 制 法 变风 量 ； 机 总风 量控 制 法 风 个好 的变风量空调 系统 ，除了精确 的设 计计算 ， 合理的 系统 布置 ， 到位 的施Ｔ 安装外 ， 选择 一个最佳的控制方法也很关 键。在工程实 际运用 中 ， 采用较 多的有 ： 定静 压控制法 ； 变静 压控制法 ； 直接 数字控制法（ Ｄ ） 风机总风量 Ｄ Ｃ； 控制法。以下将 就这 四种方法加以一一论 证。
温度釜更 信号
风量加算信 号
蛮静压拄制璋 理圈
从变静压控制法 的控 制原理 网中，我们 可 以推知其控制方法 ： 变风量末端装置 的风阀是全部处于 中间状 态一系统静压过高一 调节并降低风机转速 。变 风量 末端装簧 的风 阀是 全部处 于全开 状态 ， 且 风量传感 器 检测 的实 际风 量等 于 温控 器设 定 值一系统静压适合 。变风量末端装置 的风 阀是 全部处于全开状态 ，且风 量传感器检测 的实 际 风量低 于温控器设定值一 系统静压偏低一 调节 并提高风机转 速。 １ ． ２变静压控制方法的优点 与定静压控制方法相 比， 节能效果 明显
３变风 量 空 调 系统 的 Ｖ ｒ控 制 法 及 其 运 用 ． Ｐｒ
［】殷平．１９ ４ ９ ７年全 国空调 新技 术和蓄冷空
调 新 技 术 交流 大 会 报 告 ． 内外 变 风 量 空 调 系统 国
变风量空调系统实施中的控制要点
变风量空调系统实施中的控制要点摘要：变风量（VAV）空调系统是通过改变进入空调区域的送风量来适应区域内负荷变化的一种空调系统，其在运行中能够保持送风温度恒定，改善房间空气品质，应用效果较好。
随着变风量空调系统的普遍应用，其在实施过程中的控制要点因此成为重点关注的问题。
基于此，本文就变风量空调系统实施中的控制要点进行了分析。
关键词：变风量空调系统；实施；控制要点引言：变风量空调系统已经成为现代众多场所的主流，加强企业在施工、调试等领域的技术储备、经验积累总结，能有效地提高企业在新的市场变化中的核心竞争力，因此应该重点把握该系统在实施过程中的控制要点，提高其运行质量。
一、变风量空调系统变风量空调系统的基本原理是通过改变送风量以适应空调负荷的变化，维持空调房间的空气参数。
该系统经过40多年的发展已经逐渐成熟，其良好的节能性、优异的舒适性和广泛的适用性，已经大范围成功地使用在我国新建或改造建筑当中，尤其是一些地下室厂房、纺织厂、体育馆、办公楼等建筑比较常见。
变风量空调系统常用定静压控制法、变静压控制法和总风量控制法。
其中定静压控制法的操作较为简单，而且运行稳定，极少发生故障，使用中也不需要联网，是当前我国普遍使用的一种控制方法。
该方法的主要工作原理是：保证系统风道内某一点（或几点平均）静压一定的前提下，室内所需风量由变风量箱风阀调节。
在定静压设定值的设置上会受到风管系统的压力所影响，而压力则与压力传感器的位置有关，这也是该系统中安装调试的重点之一。
二、变风量空调系统实施中的控制要点变风量空调系统由冷热源机组、供水系统、集中空气处理机组、送回风管路、变风量末端装置及其控制系统等组成，任何一个实施环节初选问题都会影响整个系统的运行效果，因此从以下几个方面分析变风量控制系统实施中的控制要点。
（一）变风量空调系统风管的主要控制要求变风量空调系统在稳定运行条件下会使得管道内部长期保持相对稳定的静压，施工要求建议按中压系统的工艺标准执行，以免漏风过大造成损耗，影响系统的稳定运行。
变风量系统控制方法综述
变风量系统控制方法综述摘要：变风量空调系统作为比定风量系统更加节能的方式受到了广泛关注。
目前已有的变风量系统控制形式主要分为静压控制，总风量控制，模糊控制以及人工神经网络等。
本文针对目前的这些控制方法进行了研究，分别分析了各种控制方式的特点，并对其适用性进行了评价。
关键词：变风量系统控制方法Summary of Control Methods of Variable Air Volume System Abstract: Variable air volume air-conditioning systems have received widespread attention as amore energy-efficient method than constant air volume systems. The existing variable air volume system control forms are mainly divided into static pressure control, total air volume control, fuzzy control and artificial neural network. This paper studies the current control methods,analyzes the characteristics of various control methods, and evaluates their applicability. Keywords: Variable air volume air-conditioning systems；Control method1.背景太阳能与建筑一体化技术分为光热建筑一体化，光伏建筑一体化和光热/光伏建筑一体化技术[1]。
2.现有研究2.1 变风量空调系统风机静压控制所谓定静压控制是通过调节风机来保持风道上的某一点静压不变。
变风量空调系统控制优化方法探究
变风量空调系统控制优化方法探究摘要：本文通过总结各文献的方案，探究各变风量空调系统的优化控制方法优缺点，对进行变风量系统控制优化的研究给出看法。
关键词：变风量控制；算法1.传统的变风量系统的控制方法变风量系统是根据室内负荷变化或室内要求参数的变化，自动调节空调系统送风量，从而使室内参数达到要求的全空气空调系统。
其变风量的控制分为两种：定静压和变静压方法。
其中定静压方法控制简单，但风机的能耗高且末端阀位偏小存在噪声的问题；而变静压方法虽然可以节省风机能耗，但算法复杂需要控制人员现场编程调试。
通常控制公司的产品通常不提供变静压的控制算法，因此工作量太大。
2.变风量空调系统风机总风量控制方法文献一根据通过压力的变化来实现控制变风量系统，不可避免的会造成系统的不稳定性。
由此提出了一种简单易行的方法，即风机总风量的控制方法。
2.1文献一研究过程文献一先对风系统进行分析，得出关系控制的主要是由房间的温度和风机转速控制。
由于房间的温度动态变化，通过末端带要求的风量是按比例变化控制风机转速，实现对风机总风量的控制。
提供模拟房间模型和模拟边界条件，对变风量系统分别用变静压控制，定静压控制和总风量控制进行动态模拟比较，得出其流量调节基本一致，而总风量控制最稳定的结论。
从固定设定流量工况来看，总风量控制方法具有极显著的优势。
2.2文献一结论与笔者展望变风量空调系统风机总风量控制方法，减少压力控制环节，简化设备节约成本，增加系统的稳定性，是一种替代传统静压控制的有效方法。
但间接根据房间温度偏差，由PID控制来控制风机转速增加了末端之间的耦和程度。
由实验数据看出总风量控制方法，房间负荷变化后房间流量曲线波动最为严重，风机与末端同时调节，会极大的改变系统的阻力特性，需考虑如何消除这种耦合增强现象。
如何通过合理的选用采样时间来消除，将成为研究者的新方向。
3.静压优化控制方法文献二的作者提出了一种静压优化控制方法，即根据各末端风阀开度的变化确定空调系统所需的最小静压设定值，采用粒子群算法优化神经网络，通过PID控制器调节变频风机的频率，来把静压控制在设定值附近，减少系统能耗并对静压回路进行稳定控制。
变风量VAV控制方案介绍
变风量VAV控制方案介绍变风量空调末端系统特点变风量（VAV）系统是提供舒适空调的现代化高效能系统。
VAV控制模式能提供准确的风量控制，极大地提高了用户的舒适感。
在一个VAV系统中，空调负荷增大时供风量增加，而空调负荷减小时供风量则减少，和定风量系统相比，VAV系统需要较小的风机容量，因此VAV系统比一般其他空调模式节省大量的空调能源。
VAV系统中空气分配的控制是由VAV单元（又称“变风量风箱”或VAV Box）负责，经由房间或区域内的温度传感器探测到的温度来控制进入房间的供风量。
VAV单元可以是“与压力有关”，也可以是与“与压力无关”。
由于大多数与VAV 系统相关的风道静压是变化的，因此与压力无关的控制模式比较适合。
与压力无关的VAV单元控制由专用控制器、进风口压差变送器、风门驱动器和温度传感器等控制部件组成。
VAV专用控制器通过进风口风道传感器来控制供风量以便保持一个恒定的空气流量需求以便和使用的空间相适应。
当该空间内空调负荷改变时，控制器将根据该空间内的温度传感器的讯号来改变供风量以适应空间的需求。
对于任一给定的设定，不管进风口中静压是否改变，控制器将保持恒定的空气流量。
单风道VAV末端单元单风道末端单元是根据温差把需要的风量送出，风量的需求是从PI回路计算出来的。
但风量的上限及下限是定了的，如室温已达到要求，VAV会慢慢把风量减小直至一个最小风量的要求，才把风量定下来。
带风机VAV末端单元带风机的末端单元给空调暖通应用带来新的飞跃。
通过利用废热作为加热源，从而节约了运营成本。
带风机的末端单元的几点优势：利用吊顶的热源，减少再加热。
自动将过量的热源从内区分配到外区。
比起单风管带加热的末端设计，带风机的末端单元选择最低风量运行即可满足加热要求，就无须再启动加热装置。
在低负荷的条件下增加空气的流动。
当中央风机系统关闭时，带风机的末端单元仍可以响应室内温度变化的要求。
避免了流动空气总量的减少，提高送风效率，维持常量输出。
变风量空调系统风机总风量控制方法
变风量空调系统风机总风量控制方法变风量空调系统是根据房间的冷热负荷需求，通过控制风机的转速来调节空调系统的送风风量。
风机总风量控制是变风量空调系统中的一个重要环节，它直接影响到空调系统的运行效果和节能程度。
下面将介绍几种常用的风机总风量控制方法。
一、风机变频控制方法采用变频驱动器控制风机的转速，通过调整驱动器的频率来改变风机的转速，从而达到控制风机总风量的目的。
这种方法具有调节精度高、能耗低等优点，可以根据实际需求进行灵活调整。
二、风机多段调速方法将风机的电机分为多个不同容量的段，通过切换不同容量的电机来控制风机的总风量。
这种方法能够根据实际情况选择合适的电机容量，节省能耗，但是调节精度相对较低。
三、叶片调角控制方法采用叶片调角机构控制风机叶片的角度，从而改变风机叶轮的进风面积，进而调节风机的总风量。
这种方法调节范围广，控制精度高，但是叶片调角机构的造价较高，维护成本也较高。
四、风机负荷调节方法通过监测空调系统的冷热负荷，采用模糊控制、PID控制等方法，调节风机的转速，使空调系统的送风风量适应实际负荷需求。
这种方法能够根据实际情况进行动态调节，达到节能降耗的目的。
五、压力差控制方法通过监测空调系统的进出风口压力差，通过控制风机的转速来调节该压力差，从而控制风机总风量。
这种方法通过实时监测压力差来调节风机转速，可以实现较为精确的控制效果。
六、联动控制方法将风机的控制与其他设备如空调末端装置、新风机、排风机等设备的控制进行联动控制，根据实际需求协同工作，实现整体系统的风量控制。
这种方法能够根据不同设备的状态灵活调整风量，提高系统的整体效率。
以上是几种常用的风机总风量控制方法，每种方法都有其适用的场景和优缺点，具体应根据实际项目需求来选择。
在实际应用中，可以按照风量需求、能耗要求、控制精度等多方面综合考虑，选择最适合的控制方法，以达到节能、舒适的空调系统运行效果。
集中空调变风量系统的控制方法
集 中空调变风 量系统 的控 制方法
王 宏 韬
【 辽 宁省 城 乡 建设 规 划 设计 院 。辽 宁 沈 阳 １ １ 目 前 建筑技 术有 了很 大的提升 ，空调 变风
量 系统的应 用也越 来越广 。 空调 变风量 系统属 于智能 系统的一部分 ， 得 到 了较 大的使 用量。由于这种空调风量调 节系统结构复杂 ，所 以 控 制 系统的 能源消耗 量很 大 ，在各个 国家都 引起 了强烈的重视 ，渐 渐成为世界 问题 。虽然世 界范 围内许 多国家已经对空调 的控制 系统 做 了很 多改善 ，等方面进 行改造 ，获得 了一 些成 果 ， 但 是在有关 空 调 变风 量 系统 控 制 的 新 方 法 上 还 是 空 白。 本 文先 说 明 了空 调 变风 量 系统的基本 内容 ，又介 绍 了集 中空调的基本形 式，还分析 了集 中空 调 变风量 系统的优 点 ，最后详细分析 了集 中空调 变风量 系统几种控
化和调节风量 。 常用的末端装置根据风 压力的变化来控制通风量 。通常在风量
调节 阀处安装温度传 感器 ，通过传感器回馈 的数据改变通风量 。进 风 口和 出风 口分别 安装压力传 感器， 通过 压力传感器 的数据差控 制 风量调节 阀，再 由风量调节 阀控制通风量 的大 小。
风量控 制的末端装 置是一种 新方法， 这种 方 法 是 通 过 改 变 末 端 装 置 中风 机 的转 速 来 改变 通 风 量 的 。 通 常 具 有 快 速 、稳 定 、 系统 简
单、操作简便和维护工作简单等优 点。 ４ ． ２ 变 风 且 空 气 处 理 装 置 的控 制 ４ ． ２ ． １定静压控制法 （ １ ）定静压控制力法 这种方法通过通 风管安装的静压传感器传输 的静压力 ，改变 风 机 的速度 ，保证静压 力处在 最小值 不变 。 （ ２ ）静 压 传 感 器 的 安装 位 置 有两方面 意见 ：一部分人觉得应该把静压传感器放在距 离出 口 后管 的一般 处，另一部分人觉得应该把静压传感器放在距 出 口后管
