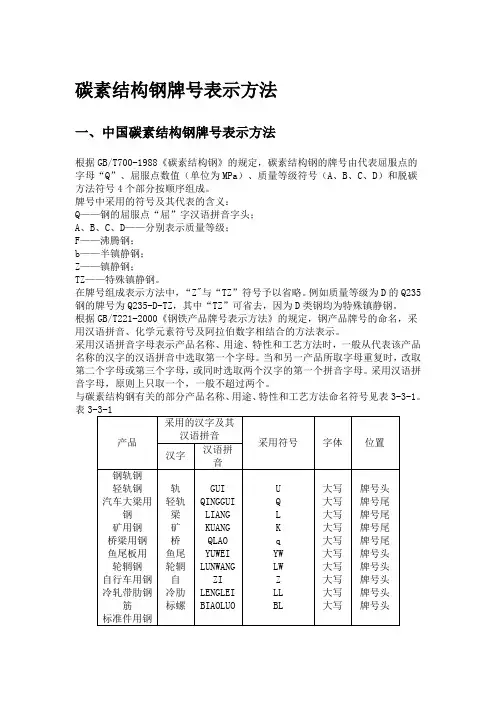

碳素结构钢 牌号

一、碳素结构钢
牌号: Q235A
化学成分质量分数%|C: 0.14～0.22
化学成分质量分数%|Mn: 0.30～0.65
优质碳素结构钢
牌号: 20
化学成分质量分数%|C:
0.17～0.23
牌号: 35
化学成分质量分数%|C: 0.32～0.39
牌号: 45 化学成分质量分数%|C: 0.42～0.50
二、低合金高强度结构钢
新牌号: Q345A 旧牌号：18Nb、09MnCuPTi、10MnSiCu、12MnV、14MnNb、16Mn、16MnRE 化学成分(质量分数%)|C≤: 0.20
化学成分(质量分数%)|Mn: 1.00～1.60
三、合金结构钢牌号: 20Cr
化学成分(质量分数%)|C: 0.18～0.24
化学成分(质量分数%)|Si: 0.17～0.37
化学成分(质量分数%)|Mn: 0.50～0.80
化学成分(质量分数%)|Cr:
0.70～1.00 牌号: 40Cr
化学成分(质量分数%)|C: 0.37～0.44
化学成分(质量分数%)|Si: 0.17～0.37
化学成分(质量分数%)|Mn: 0.50～0.80
化学成分(质量分数%)|Cr: 0.80～1.10
牌号: 20 Cr 20CrMnTi
化学成分(质量分数%)|C: 0.17～0.23
化学成分(质量分数%)|Si: 0.17～0.37
化学成分(质量分数%)|Mn: 0.80～1.10
化学成分(质量分数%)|Cr: 1.00～1.30
四、结构钢的热处理：
时效处理：重要的中小型低碳结构钢结构件焊接后采用人工时效处理，
重要的大型低碳结构钢结构件焊接后采用振动时效处理
调质处理（淬火+高温回火）：中碳结构钢和中碳合金结构钢零件（45或40 Cr）不要求太高硬度时采用调质处理（220～250HB）; 调质处理也可作为淬火的预处理。

淬火处理：中碳钢（45或40 Cr）或低合金结构钢经渗碳处理后提高零件硬度采取淬火处理（40～45HRC）；
表面淬火处理：中碳钢（45或40 Cr）零件要求芯部韧性好，表面硬度高时采用表面淬火处理（40～45HRC）；渗碳+淬火、回火处理要求芯部韧性好表面硬度高的低碳或低合金结构钢（20 20 Cr 20CrMnTi）零件采用渗碳+淬火、回火处理（58～62HRC，DC=0.8～
1.2㎜40～45HRC）；
五、弹簧钢牌号: 65Mn
化学成分质量分数(%)|C: 0.62～0.70
化学成分质量分数(%)|Si: 0.17～0.37
化学成分质量分数(%)|Mn: 0.90～1.20
化学成分质量分数(%)|Cr: ≤0.25
弹簧钢的热处理：一般为淬火+中温回火淬火+中温回火：一般为淬火+中温回火（40～45HRC）
六、灰铸铁新牌号: HT150
旧牌号: HT15-33
抗拉强度σb/MPa|最小值: 150
新牌号: HT200
旧牌号: HT20-40 抗拉强度σb/MPa|
最小值: 200
七、球墨铸铁
新牌号: QT400-18
旧牌号: QT40-17
铸铁的热处理： 1 完全退火：一般中小型铸件采用完全退火，细化组织，消除铸造应力，提高铸件的冲击韧性、塑性和强度；
2 高温退火：用于灰铸铁和球墨铸铁加工过程中出现白口时采用高温退火；
3 去应力退火：用于精度高、形状复杂的铸件为了稳定尺寸，消除加工变形的工序间热处理采用去应力退火
4 时效处理：分为自然时效和人工时效。

一般采用人工时效将工件加热至低温500℃～600℃保温8～15h，然后缓慢冷却至室温，消除应力，使工件长期使用后尺寸稳定。

八、铸钢
牌号: ZG230-450 旧牌号: ZG25
化学成分(质量分数%)|C≤: 0.30
牌号: ZG270-500 旧牌号: ZG35
化学成分(质量分数%)|C≤: 0.40
牌号: ZG310-570 旧牌号: ZG45
化学成分(质量分数%)|C≤: 0.50
铸钢的热处理：与相应结构钢的热处理相同
九、钢锻件
一般低碳钢的锻件不作热处理一般中碳钢的锻件作退火处理一般高碳钢的锻件作球化退火处理或分级退火处理
十、铝合金常用的铸造铝合金（ZL105）一般采用人工时效处理。
