沪教版八年级物理全册专题一受力分析__作图题习题
沪粤版8下 力学作图----力、杠杆、滑轮 3页
力学作图----力、杠杆、滑轮1、请画出下面物体所受到的所有力的示意图。
2（1）、在下面右图中,一个小球漂浮在水面上，画出小球所受到的力的示意图。
（2）、上面中间的图为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图。
（3）、画出上面右图中斜面上小球所受重力的示意图3（1）、如图所示，试画出摆动的小球在A点时的受力示意图（不计空气阻力）。
（2）、如图所示，一根细绳把重为G的小球挂在墙上，试画出小球受力的示意图。
（3）、如图所示，一小球漂浮于盛水杯中，在图中画出小球所受各力的示意图。
4、（1）商场的电梯匀速斜向上运动，画出相对电梯静止的人受力示意图．（2）请在图1中画出沿斜面向上运动的物体受到的摩擦力f的示意图；（3）物体随水平传送带匀速向右移动，作出物体所受力的示意图(不计空气阻力)。
5、（1）画出物体对水平面压力的示意图．（2）画出物体A对斜面压力的示意图．6、力臂作图17、力臂作图28、（1）如图所示，杠杆在力F1、F2作用下处于平衡状态。
请在图中作出F2的力臂L2及力F1。
（1）如图所示，杠杆在力F1、F2作用下处于平衡状态。
请在图中作出F2的力臂L2及力F1。
9、（1）如图，杠杆在图示位置静止，画出最小动力F及其力臂。
1、按要求完成图中滑轮组的绕法，或根据绕法完成对应的表达式．F=G F=G F=G F=G F=G F=G1、（1）如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线．（2）如图所示，某人站在地面提起物体B，画出最省力的绕线．（3）图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法（4）用滑轮组将陷在泥中汽车拉出来，试在图中画出最省力的绕绳方法．。
八年级物理下册力学作图题(含答案详解)
力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。
3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。
4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。
6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。
9．如图，小球在水中正在下沉，请画出小球所受力的示意图。
10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。
11．请画出图中潜水艇上浮时所受力的示意图。
12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。
14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。
（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。
17．完成下图杠杆的动力臂。
18．在图中画出力F 的力臂。
19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。
【每课一测卷】沪科版物理八年级全册怎样描述力
6.2 怎样描述力一．选择题（共7小题）1．拉断一根头发所需的力大约是（）A．17g B．0.17kg C．1.7N D．17N2．用手推开一扇窗，以下说法中正确的是（）A．只要用力大，推什么地方效果都一样B．只要用力大，向什么方向推效果都一样C．用力的大小、推的位置和推窗用力的方向，都将影响开窗的效果D．以上说法都不对3．如图是某同学所画的物体在四种情况下所受力的示意图，其中不正确的是（）A．水平面上匀速前进的箱子B．一对平衡力在水平方向所受到的力C．在水中下沉的物体所受到的力D．浮在水面上的木块所受到的力4．如图所示，物体甲、乙分别受到拉力F1、F2，由图可知下列答案中正确的是（）A．F1＜F2B．F1＝F2C．F1＞F2D．无法判断5．人游泳时，人在对水施力的同时，水也对人施加了一个力，这两个力的三要素（）A．都相同B．作用点相同C．大小相同D．大小，作用点相同6．起重机的钢丝绳用3000牛顿的力提起重物，如图所示，正确的是（）A．B．C．D．7．用力的图示表示力的方法，下列说法错误的是（）A．线段的长短表示力的大小B．线段末端的箭头表示力的方向C．只能用线段的起点表示力的作用点D．用线段的终点也可以表示力的作用点二．填空题（共5小题）8．人坐在沙发上，沙发会往下凹陷，这是力作用在沙发上产生的效果，但大人和小孩坐同样沙发时，沙发的凹陷程度不同，这说明。
9．车受到不同方向的力，会向不同的方向运动，这表明力的作用效果与力的有关。
10．为了形象的描述一个力，可用力的图示来描述。
在力的图示中，线段的长度表示力的，箭头的方向表示力的，线段的起点表示力的。
11．说明下列现象中是力的哪个要素在影响效果（1）拧螺丝时，手握在刀柄上比握在刀杆上省力（2）大人可将更重的石块举起来（3）起瓶盖时，手向下压起子将打不开瓶盖（4）甲、乙两同学用相同的力朝同一方向踢球，甲把球踢到半空中而乙却使球沿地面滚动12．一个同学用50N的力提一桶水上楼，这个同学提水桶的力的大小是N，方向是，作用点在上。

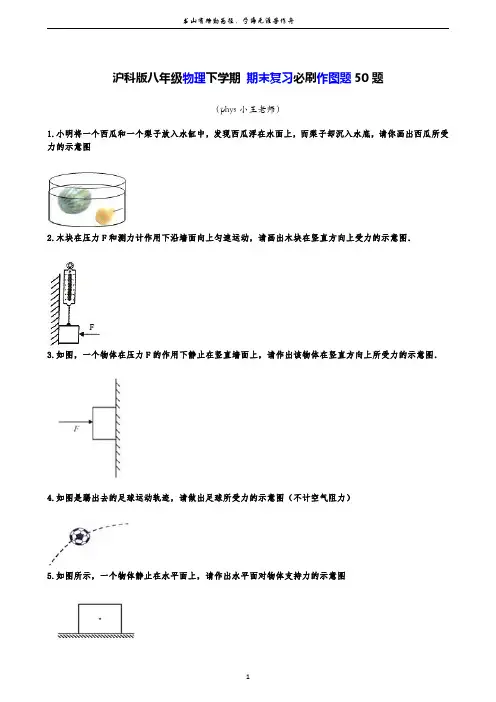

【初二物理期末备考】 沪科版八年级物理下学期 期末复习必刷作图题50题 含答案 学生版
沪科版八年级物理下学期期末复习必刷作图题50题（phys小王老师）1.小明将一个西瓜和一个梨子放入水缸中，发现西瓜浮在水面上，而梨子却沉入水底，请你画出西瓜所受力的示意图2.木块在压力F和测力计作用下沿墙面向上匀速运动，请画出木块在竖直方向上受力的示意图．3.如图，一个物体在压力F的作用下静止在竖直墙面上，请作出该物体在竖直方向上所受力的示意图．4.如图是踢出去的足球运动轨迹，请做出足球所受力的示意图（不计空气阻力）5.如图所示，一个物体静止在水平面上，请作出水平面对物体支持力的示意图6.将小球放在压缩后的弹簧上，松手后，小球向上做加速运动，请画出小球受到的弹力和重力的示意图．7.请在图中画出压缩的弹簧对拇指弹力的示意图．8.将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上运动，请画出此时弹簧对小球的弹力示意图；9.如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F。
10.如图，弹簧在大小为2N的水平拉力下静止，请画出手受到弹簧的拉力的示意图。
11.如图所示，请画出压缩的弹簧对拇指产生弹力的示意图。
12.在图中，画出斜面上物体所受的重力G和斜面对物体弹力F的示意图。
13.如图，光滑竖直墙壁上用细绳悬挂着一个小球处于静止状态，画出小球所受弹力的示意图。
14.按照题目要求作图画出图甲中物体静止在斜面上时受到重力G和物体对斜面压力F的示意图．请在乙图中画出小球所受弹力的示意图．15.如下图玩具“不倒翁”被扳倒后会自动立起来．请在图甲中画出水平桌面对“不倒翁”支持力的示意图．在图乙中画出“不倒翁”所受重力的示意图。
(O为不倒翁的重心)16.如图所示，一个小球从斜面上滚下，请在图中画出小球所受重力的示意图．17.试作出漂浮在水面上的足球所受重力的示意图．18.请画出图中物体A所受重力G的示意图．19.如图所示，是一个重1N、体积为0.1m3的氢气球在地面附近沿竖直方向匀速升空的照片，请画出它受力的示意图（地面附近空气的密度为1.29kg/m3）．．20.如图所示，甲、乙两物体均在两个力的作用下处于静止状态，请在图中分别画出另一个力F221.如图所示，一物体随传送带一起匀速运动，画出物体所受各力的示意图。
初中物理力学-受力分析示意图-方法详解与例题精选
初中物理力学受力分析示意图方法详解与例题精选方法详解对物体进行受力分析时，要正确画出力的示意图。
采用“三定三标”方法，具体步骤如下：1．“三定”（1）定作用点：在受力物体上面出作用点，压力作用点在接触面中心去，其他力的作用点都可以画在物体重心上。
如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。
（2）定方向：以作用点为起点，沿力的方向画线段。
常见力的方向描述，如重力方向竖直向下，摩擦力方向与物体相对运动或相对趋势方向相反，压力、支持力方向与受力面垂直指向受力物体，拉力方向沿着绳子收缩的方向等。
（3）定长度：尽管长度不能准确的反映力的大小，但在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。
一对平衡力线段长度相同。
2．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。
（2）标符号：力一般用字母“F”表示，重力用符号“G”表示。
摩擦力一般用“f”表示。
（3）标数值和单位：若有力的大小，还应该在箭头旁边标上力的数值和单位。
3．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般情况下，压力的作用点画在接触面上，其他力的作用点均可画在物体重心上（若是摩擦力使物体转动，则摩擦力只能画在接触面上），指定作用点的，只能画在指定作用点上。
当一个物体受多个力作用时，这几个力的作用点都要画在物体的重心上。
（2）在画力的示意图时，要正确分析物体的受力情况，若找不出一个力的施力物体，则该力一定是不存在的。
根据要求画出需要画的力（下一个专题详解）。
（3）受力分析的顺序：先分析重力，然后环绕物体一周找出与研究对象接触的物体，并逐个分析这些物体对研究对象的弹力和摩擦力，最后分析其他力。
简记为：重力一定有，弹力看四周，分析摩擦力，再看电磁浮。
类型一：画指定力的示意图1.如图所示是质量为50Kg的小明起跑时2.的情景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。
八年级物理全册6.1力习题课件新版沪科版20190117351
解析答案一二二、力的作用效果 4.甲图表示小铁球受磁铁的吸引情况,说明力可以改变物体 的 ;乙图是坐在船中的人用手推另一只船时,自己坐的船 同时后退,说明物体间力的作用是 。
关闭
由甲图可知,小铁球受磁铁的吸引运动方向发生改变,说明力可以改变物体的运动状态; 由乙图可知,人用手推另一只船时,自己坐的船被另一只船推走,说明力的作用是相互的。
关闭
马拉车时,马对车施加了“拉”的作用,所以马对车施加了力的作用,故选项 A 的说法正确。 磁铁和铁钉不接触时也会相互吸引,即不接触的物体之间也会产生力的作用,所以选项 B 的说法错误。力是物体(施力物)对物体(受力物)的作用,所以选项 C 正确。马对车的拉力 关闭 的施力物体是马,受力物体是车,故选项 D 正确。 B
解析
答案
一
二
2.只要有力存在,就一定( A.只有一个物体存在 B.至少有两个物体存在 C.只有受力物体存在 D.只有施力物体存在
)
关闭
力是物体对物体的作用,要有力的产生必须满足:(1)同时存在施力物体和受力物体,(2)两 物体间有力的作用。
关闭
B
解析
答案
一
二
3.仔细观察图后,可得出的结论是
。
关闭
关闭
运动状态 形状
解析
答案
内部文件，请勿外传
由题图可知,手对桌面一个向下的作用力 F1,桌子同时也对手一个向上的作用力 F2,手和 桌子之间的作用力是相互的;手向上提包对包施加了一个向上的拉力 F2,同时提包对手也 施加了一个向下的拉力 F1,手和提包之间的作用力是相互的;手拉橡皮筋,橡皮筋同时也 关闭 在拉手,手与橡皮筋之间力的作用是相互的。分析以上几种情况可以总结出:物体间力的 物体间力的作用是相互的 作用是相互的。
期末复习 专项1 作图专项课件 物理沪科版八年级全一册
八年级下册 HK
期末提分专项
专项1 作图专项
阶段强化专项训练
1.[202X广东中考]如图所示，书静止放在水平桌面上，请在 点画出书受
到的重力 和支持力 的示意图.
如图所示．
【解析】 书受到竖直向上的支持力和竖直向下的重力而平衡，故这两个
力是一对平衡力，大小相等，线段长度要相等.
中画出：
（1）在 点施加的最小动力 1 .
（2）开瓶器受到的阻力 2 .
如图所示.
1
2
3
4
5
6
7
8
16
9
10
11
12
13
14
15
【解析】 （1）在阻力与阻力臂的乘积一定的情况下，动力臂最长，最省
力，由图知 最长，所以 为最长动力臂，过 点与 垂直向上作垂
线就得到动力 1 的方向.
从小球的重心沿竖直向上的方向画一条带箭头略长的线段表示浮力，沿竖
直向下的方向画一条带箭头略短的线段表示拉力，并分别标出 浮 和 拉 .
1
2
3
4
5
6
7
8
16
9
10
11
12
13
14
15
11.如图甲所示，长方体金属块在细绳拉力 作用下，从水中竖直向上做
匀速直线运动， 1 时刻金属块上表面开始露出水面， 2 时刻金属块下表
压力，压力垂直作用在容器侧壁或底上，因为 点的深度小于 点的深度，
所以根据 = h 可知， 点受到的压强小于 点受到的压强，又因为
= ， 、 两处面积等同，
所以， 点受到的压力小于 点受到的压力.
沪科版八年级物理上册HK精品课件 第6章 熟悉而陌生的力 专题训练10 力的作图
熟悉而陌生的力
专题训练(十) 力的作图
基础：(1)要确定受力物体，并用简单的图形表示，如长 方形，圆形；(2)找出力的作用点，作为线段的起点；(3)沿力 的方向画一条带箭头的线段；(4)箭头附近标注出力的大小。
• 类型一 弹力示意图 • 1．在图中，请画出物体受到大小为10 N水平向右的推力F的 示意图。
• 类型二 重力示意图 • 5．如图所示一重为10 N、质地均匀的小球悬挂在天花板
上，请画出它所受重力的示意图。
• 6．作出图中小球所受重力的示意图。
• 7．如图所示，无人机水平飞行过程中，请画出小球所受 重力G的示意图。
• 类型三 摩擦力示意图 • 8．如图所示，小木块从斜面上A处由静止滑下，经水平木板 表面上的B处，最终停在C处。画出木块在B处时水平方向的受力 示意图。
• 2．(郴州中考)如图所示，一个木块静止在水平桌面上。 请画出木块所受支持力的示意图(重心已画出)。
• 3．(遂宁中考)一木箱静止于斜面，请作出木箱对斜面的压力示意图。
• 4．如图所示，将一个小球放在竖直放置的弹簧上，用手 向下压小球，松手后，小球在弹簧弹力作用下向上加速运动， 不考虑空气阻力，请画出此时小球受弹力的示意图。
• 13．在图中画出橡皮擦受力的示意图，不计空气阻力。
一起沿斜面匀速下滑，物块与木板始终保持相对静止。请在 图中画出长木板对物块作用力的示意图。(O点为力的作用点)
• 12．(孝感中考)如图所示，放在水平地面上的小车B与弹 簧相连，弹簧处于伸长状态，物体A与小车B均静止。请画出：
• ①物体A的重力示意图(O为物体A的重心)；
• ②弹簧对小车B的弹力示意图。
• 9．如图所示，一个方形木块从斜面上滑下，请画出木块 下滑时所受摩擦力的示意图。
第七章+专题训练 1.受力分析作图+课件+2024-2025学年沪科版物理八年级全一册
（图2）
1234567
（图2）
（3）[2023·扬州一模]如图3所示，用细绳系着的小球紧靠 着光滑的竖直墙壁，绳竖直，小球静止，请画出小球 的受力示意图。
1234567
（3）[2023·扬州一模]如图3所示，用细绳系着的小球紧靠 着光滑的竖直墙壁，绳竖直，小球静止，请画出小球 的受力示意图。 解：如图3所示。
1234567
【变式】如图，轻拉弹簧，使物体A和B在水平面上一起做 匀速直线运动，请画出物体A的受力示意图。 解：如图所示。
1234567
4.如图所示，一个人随扶梯匀速向上运动，画出此人的受力 示意图。（O为人的重心）
1234567
4.如图所示，一个人随扶梯匀速向上运动，画出此人的受力 示意图。（O为人的重心） 解：如图所示。
1234567
7.在一列水平向右匀速行驶的火车车厢桌面上，有一杯水和 一个小球，水杯中的水突然发生了如图所示的现象，画出 此时小球的受力示意图。
1234567
7.在一列水平向右匀速行驶的火车车厢桌面上，有一杯水和 一个小球，水杯中的水突然发生了如图所示的现象，画出 此时小球的受力示意图。 解：如图所示。
1234567
【变式】如图，一架无人机执行航拍任务时正沿直线朝斜向 下方向做匀速运动，用G表示无人机重力，F表示空气对它 的作用力，如果用点O代替无人机，请在如图中画出无人机 受力示意图。
1234567
【变式】如图，一架无人机执行航拍任务时正沿直线朝斜向 下方向做匀速运动，用G表示无人机重力，F表示空气对它 的作用力，如果用点O代替无人机，请在如图中画出无人机 受力示意图。 解：如图所示。
（图1）
1234567
（图1）
（2）[2023·河南中考]在劳动实践活动中，小刚用平板车运 送货物，使货物与车一起沿水平路面向右做匀速直线 运动，请在图2中以O为作用点，画出该货物的受力示 意图。
八年级沪粤版物理下册专训：1力的作图
专训1 力的作图1．画力的示意图的步骤：(1)确定力的三要素；(2)沿力的方向画一个带箭头的线段，用线段的起点或终点表示力的作用点，箭头方向表示力的方向；(3)在箭头旁写出力的符号和大小。
2．注意：重力的方向始终是竖直向下．．．．．．。
．．．．的，弹力的方向始终垂直于接触面重力作图1．“不倒翁”是许多同学喜欢的一种小玩具，如图所示的“不倒翁”质量为0.2 kg。
请在图中画出“不倒翁”所受重力的示意图(图中点O表示“不倒翁”的重心，g取10 N/kg)。
(第1题图) (第2题图)2．【中考·扬州】如图所示，小红站在上升的电梯上，作出她所受重力的示意图。
(O点为其重心) 弹力作图3．【中考·重庆】如图所示，请在O点画出足球受到的支持力F的示意图。
(第3题图) (第4题图)4．如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图。
5．如图所示，铁块静止在斜面上，画出铁块对斜面压力的示意图。
(第5题图) (第6题图)6．画出图中墙受到手指的压力F的示意图。
综合作图7．【中考·资阳】如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F。
(第7题图) (第8题图)8．【中考·贵州】物体A静止在水平面上，请画出物体A所受力的示意图。
9．在图中画出此时小球受力的示意图。
(第9题图) (第10题图)10．请在图中画出小桌的受力示意图。
11．【中考·无锡】如图所示，用手指顶在刻度尺上O点，刻度尺水平静止。
请在图中画出此时刻度尺受力示意图。
(第11题图) (第12题图)12．【中考·恩施】如图所示，用细线将小球挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。
13．【中考·黄冈】随着人民生活水平的提高，小汽车逐步走进千家万户。
如图所示，某家用小汽车静止在水平地面上，请在图中作出后轮受力的示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11．(2017·启东期末)如图，小球A用钢管固定在小车的支架上，小 车向左做匀速直线运动，不计空气阻力，画出小球A受力的示意图。
12．如图所示是两人乘坐双人动力滑翔伞正在空中水平匀速直线飞行， 设O点为整个装置(包括人)的重心，图中已画出整个装置所受重力，请在 图中用力的示意图将整个装置所受的力补画完整，并用相关字母表示出
4．(2017·鄂尔多斯)观光缆车沿水平轨道做匀速直线运动如图， 画出车中物体A的受力示意图。
5．如图所示，物体M在水平压力F的作用下静止。请在图中画出物体 M在竖直方向所受力的示意图。
6．画出随小车一起做匀速直线运动的小球所受力的示意图。
7．(2017·聊城)如图所示，一块橡皮放在水平放置的文具盒上，并随 文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
物理图题
类型一 平衡力 1．(2017·遵义)将一个地球仪放在水平桌面上，请在图中画出地球仪所 受力的示意图，O为地球仪的重心。
2．如图所示，甲、乙两物体均在两个力的作用下处于静止状态，请 在图中分别画出另一个力F2。
3．在图中画出小球A所受重力与拉力的示意图。
8．如图所示为小丽同学站在某商场匀速向上运动的电动扶梯上 的示意图，请在图中作出小丽所受力的示意图(O点为小丽的重心)。
9．(2017·天门)如图所示，物体A静止在斜面上，请画出它的受力 示意图。
10．(2017·德州)如图所示，物体A处于静止状态，小车在拉力F 作用下向右加速运动。请在图中画出物体A所受的支持力N和摩擦 力f的示意图(力的作用点图中已标出)。
这些力。
13．如果一个力产生的效果与几个力共同作用时产生的效果相同，
这个力就叫作那几个力的合力。如图，一个物块静止在斜面上，请 在图中物块重心处画出物块所受的支持力和摩擦力的合力F合的示意 图。
类型二 非平衡力 14．如图所示，将摆球拉到A点后放手，摆球自由摆动到B点。请画 出摆球在B点所受力的示意图。(忽略空气阻力)
18．如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹 簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F。
19．(2017·黔南州)在水平向右行驶的小车车厢顶端用细线悬挂一小球， 小车水平地板上放置一物块A，从某时刻起，发现小球向右(运动的同方 向)摆动，如图所示，请画出此时物块A受力的示意图。
15．(2017·乐山)踢出的足球在水平草地上继续滚动一段距离才停止 下来，请作出向右滚动的足球所受各力的示意图。
16．如图所示，跳水运动员在正式起跳前，都要在跳板上反复弹跳几 次。图中是运动员弹跳过程中向下运动到最低点的瞬间。请画出此时运 动员受力示意图。
17．(2017·德阳)如图所示，物块A与平板小车一起在水平桌面上向右 匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木 块滑行过程中受力示意图。
20．(2017·河南)如图所示，当小军用力推墙时，他沿水平冰面减速 向后退去，请你画出此时小军的受力示意图。(图中黑点表示重心)
