高一通用技术-木工基本工具及其使用课件

1、钢卷尺 用于下料和度量部件， 携带方便，使用灵活。常 选用2m、 3m或5m的规 格。
一、量具及其使用
2、钢直尺 一般用不锈钢制作，精度高 而且耐磨损。用于榫线、起 线、槽线等方面的划线。常 选用150—500mm的
3、角尺 木工用的角尺为90°和 45°直 角，古时人们把角尺(或叫方尺) 和圆规称作规矩。俗语有：“没 有规矩，不成方圆”。
自主产品设计—十字锁 木工产品

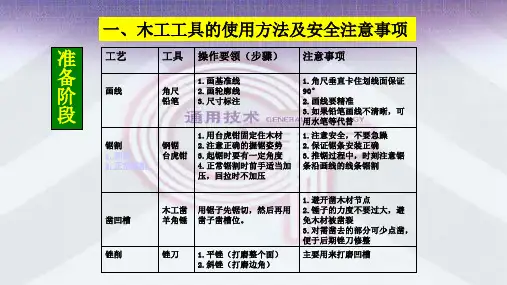

木工工具一般都有较锋利的刃口，使 用时一定要注意安全。最主要的是要 掌握好各种工具的正确使用姿势和方 法，例如锯割、刨削、斧劈时，都要 注意身体的位置和手、脚的姿势正确。 在操作木工机械时，尤其要严格遵守 安全操作规程。
木工刀具需要经常修磨，尤其是刨刀、 凿刀，要随时磨得锋利，才能在使用时既 省力，又保证质量。木工用的锯也要经常 修整，要用锉刀将锯齿锉锋利，还要修整 “锯路”。锯路是锯齿向锯条左右两侧有 规律地倾斜而形成的。 使用完毕应将工具整理、收拾好。长期 不使用时，应在工具的刃口上油，以防锈 蚀。
桌夹台虎钳
五、其他木工工具
钻孔机
平刨机
木 工 车 床

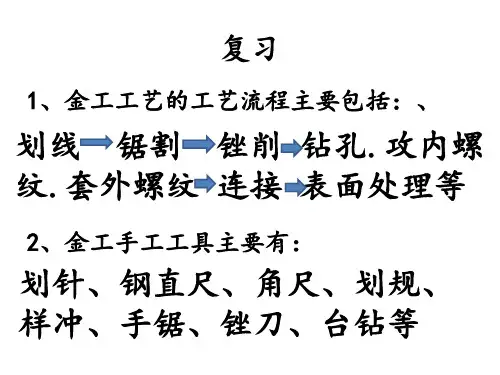

画 规
样冲
錾
子
锉
刀
虎钳
砂轮机
十字锁的设计
原材料的尺寸为 114*54*27的方形木
十字锁的设计
选择木料并按图上的尺寸画线；给定的原材料的尺寸为 114*54*27。 利用手锯沿画好的线锯出原始形状，两块块相同的薄木片（ 注意控制好后续加工的余量）。 利用选用凿或钢丝锯做出方孔。 ④如果选用钢丝锯，先用手电钻快速钻孔。再把钢丝锯的一头 松开，穿过木片上的孔，然后扣住。现在你就可以用这个好玩 的锯子在木片上镂出需要的样子了。 ⑤两块木片全部完成的话，试着看看能不能互相插入和锁紧。 如果太紧，可以用锉刀稍稍作些修整。如果表面比较粗糙，可 以用砂纸将它打磨得光洁一些。
二、手工锯及其锯割
手工锯的锯割工艺，是传统家具 的制作加工的重要组成部分。
（一）锯齿与锯路 1 2 3
三、传统木工刨及其使用
家具制作的合缝，各种线形制作的大气和规矩与否， 都表现在木工刨子的制作和正确使用方面。手工刨种 类多，作用于木料的粗刨、细刨、净料、净光、起线、 刨槽、刨圆等方面的制作工艺。
（一）手工刨的组成 手工刨是传统古家具制作的一种常用工具，由刨刃 和刨床两部分构成。刨刃是金属锻制而成的，刨床是 木制的。 刨床
刨刃
刀石
细刀石
粗刀石
推
刨
四、手工凿及其羊角锒头使用 手工凿是传统木工工艺中木结构结合的主要工具， 用于凿眼、挖空、剔槽、铲削的制作方面。 板凿
榫凿
羊角锒头
扦钻
源自文库
螺丝刀 手摇钻
90°
45°
角尺有木制的、有钢制的、有铝制的。角尺 是木工划线的主要工具，其规格是以尺柄与尺 翼的长短比例而确定的。 如：小角尺200：300mm； 中角尺250：410mm； 大角尺400：630mm。 角尺的直角精度一定要保护好，不得乱扔或 丢放，更不能随意拿角尺敲打物件，造成尺柄 和尺翼结合处松动，使角尺的垂直度发生变化 不能使用。
