硅表测量原理

合集下载

9210光电比色法分析

9210硅表=全面的优势
• • • • • • 更先进的设计理念更优秀的性能指标更简便的操作更低的维护工作量更低的运行费用更具竞争力的价格
9210硅表全面领先于当前市场!
磷表的原理和操作跟硅相似
• 9210可随时进行手工取样测量，而不会打乱原有的测量顺序，并保持模拟输出的正常 • 此功能在实际应用中是十分有意义的，如：
– 将9210作为实验室仪表，手动测量生产工艺过程中不同取样点的值 – 通过测量准确的硅标准液，判断仪表的准确性。
9210更先进的设计理念--多通道切换
• 两种运行模式
• • • • • • • 采用注射泵（脉冲泵）间歇式加药，运行成本和维护量大大降低。节约试剂：正常工作2升试剂可用50天,自动计算试剂用量。采用光纤传输LED光，使反应后测量精度更高（±0.5ppb）。采用插接件插接水样，使用方便灵活。可以进行现场手工取样测量水样。测量槽底部安装加热器和温控装置，可自行加热到反应温度。软件功能更加强大：直接通过仪表观测到历史数据和历史曲线。可由用户自行设定水样名称。 • 先进的零点校准方法,校准结果更加准确可靠. • 4~20毫安输出和报警输出可进行自由编程。 • DP总线或RS485可选进行远程开机/停机/校准控制。
9210更简便的操作---界面(图例)
• • • • • • • • • • 1：指示第几路样品 2：时间 3：浓度 4：单位 5：被分析的样品和分析状态 6：最后一次校准信息 7：功能按键 8：进入主菜单 9：进入显示2 10：启动/停止仪表
9210更简便的操作---趋势曲线显示图例
• 1：时间范围(在0和24小时之间) • 2：浓度范围(相对应于模拟输出) • 3：样品名称 • 4：曲线图或模拟输出的数目 • 5：趋势曲线的日期

swan硅表培训PPT幻灯片

45 °C时，第一步反应只需2分钟便可完成。接下来的反应需要 1分钟。再用30秒的时间来加热样水。因此，全程反应时间不到5分钟。
光度计也须保持在45 °C恒温，以避免温度变化带来的误差并减少温度对光学元件的影响。
4
1.2样水流量示意图
工作原理
5
工作原理
样水被送入一个恒位器。通道调节阀都可以调节样水流量，样水必须总是保持溢流排放。
用通道选择阀选中一路样水通道，或标准通道或安全通道，选定的样水被样水泵送入系统。流经水泵后样水被送入恒温反应槽。这是一根Teflon管，预装加热器，并有4个试剂入口。水泵的转速决定了进入反应槽的样水的流量。水泵转速度已被厂家设定好并且保证有足够的时间来完成化学反应。
反应槽内样水被预热到45℃，排除了样水温度对测量的影响。把钼酸和硫酸加入涡流搅拌器，样水在两分钟内变成淡黄色。
- 通道1，2，3，4或6
18
如果要测量第二个手工取样：安装下一个手工取样。
校准
19
校准
20
日常维护
21
硅表常见问题分析
5.1错误信息
显示屏闪烁表明有错误出现。系统错误继电器关闭（端子4和5）。按此键
（回车键）显示错误的原因（错误信息）。排除故障，再次按此键（回车键）确认。仪表执行一个清洗周期并重新测量该故障发生前的那一通道。
14
校准 3.5冲洗系统（试剂管+反应室+光度计）
用于长时间（两周以上）中止使用的管路和光度计的冲洗。钼酸则直接流入废水槽。
15
3.6渗漏检测
用于检测通道切换阀。可以手工进行通道切换。
校准
16
校准 3.7初始化阀
仅用于维护。在改变阀之前，菜单项初始化通道选项阀。如果确认这个菜单项，仪表就停止测量。注意！在间隔期间如不按键，则 20分钟后仪器不能自动离开此菜单点，必须按ESCAPE键才能离开。

哈希ez1000硅表说明书

哈希ez1000硅表说明书一、概述：哈希ez1000硅表，是一款具有自动完成化学反应、光电检测、图文显示、变送输出及数据存储等功能的，高精度的在线式自动化仪表；该仪器采用独特的空气搅拌及光电检测技术，使其具有化学反应速度快和测量精度高等卓越特性；该仪器采用了彩色液晶显示器，以丰富的色彩、文字、图表和曲线等方式，显示测量结果、系统信息以及全中文菜单操作界面；人性化的设计理念与高新技术的充分结合，突出体现了该仪器的优越性和产品竞争性。

二、特点：1、检测下限低，非常适合电厂给水、饱和蒸汽及过热蒸汽的硅含量检测与控制；2、真正使用单色冷光源的在线式硅表，光源使用寿命长；3、仪器具有历史曲线记录功能，可存储30天的数据；4、仪器具有自动标定功能，周期任意设定(此功能需在订货时说明)；5、支持多路水样的测量（可选1—6路）；6、该仪器除添加试剂、标样外，无任何工作量，真正达到了免维护。

三、技术参数1、测量范围：0~200ug/l、0~2000ug/l 可选2、精度：±1%F.S3、重现性：±1%F.S4、稳定性：漂移≤±1% F.S / 24小时5、响应时间：最初响应12分钟6、采样周期：10分钟左右 / 通道7、水样条件：流量：100 ml / min。

温度：10~45℃。

压力：10 kPa ~ 100 kPa8、环境条件：温度：5~45℃。

湿度：<85% RH9、试剂消耗：三种试剂每种约3升/月10、电流输出：0~20mA﹝此范围内任意设置，多通道仪表各通道独立输出﹞11、报警输出：继电器常开接点（220V/1A）12、电源：AC220V±10% 50HZ13、功耗：≈50VA14、外型尺寸：720mm(高)×460mm(宽)×300mm(深)15、开孔尺寸：665mm×405mm四、仪器结构和工作原理1、化学原理在一定酸度条件下，硅酸根与钼酸盐反应生成硅钼黄，再用还原剂还原成硅钼蓝，然后采用分光光度法测定。

火力发电厂中影响硅表测量准确度的因素

火力发电厂中影响硅表测量准确度的因素摘要：火力发电厂中火电机组的安全、经济至关重要，保证其安全经济的重要因素之一是水汽循环系统中的水汽质量保证，而水汽中硅酸根的含量又是判断水汽质量是否合格的标准之一。

所以，保证火电厂中硅表测量的准确度对机组水汽质量的检测非常重要。

关键词：火力发电厂硅分析仪准确度硅表在电力系统中主要适用于测量阴床出水、混床出水、凝结水、精处理系统出水、炉水和饱和蒸汽中的硅含量，以确保水汽中硅酸根含量符合发电机组水汽质量要求，从而减少热力设备结垢，为机组的安全运行提供保障。

以谏壁电厂七期1000MW机组水汽硅表为例，运行中常见的影响测量准确度的因素如下。

1.设备因素1.1、试剂泵堵塞或出力不足一般试剂泵堵塞是由于机组长时间停运，试剂泵中残留的试剂堵塞试剂泵，所以在停机后维护人员要及时做好硅表清洗工作。

试剂泵由于长时间运行，试剂泵会老化出力不足导致参硅表四试（剂钼酸铵、草酸、浓硫酸、硫酸亚铁铵）添加不均匀。

这四种试剂与样水种的硅酸根发生化学反应生成硅钼蓝。

若试剂泵添加的试剂不足会导致化学反应不充分，硅酸根不能完全转化成硅钼蓝从而导致测量数据不准。

例如水样中的硅酸根在PH值为1.1～1.3的条件下，该化学反应充分反应，若浓硫酸添加量不足，酸性条件达不到，化学反应不能充分反应，硅酸根不能充分转化。

1.2、混合器马达故障被测样水通过测量电磁阀与四试剂发生化学反应生成硅钼蓝，在反应过程中磁性搅拌棒在混合器马达的驱动下高速旋转搅拌化学试剂与样水使之充分混合，加快化学反应速率。

如若马达故障，反应物不能快速充分混合将导致硅酸根不能完全转化成硅钼蓝，从而导致硅酸根的测量值不准确。

1.3、光度计的影响（1）、光源的不稳定性硅酸根含量的测量的主要原理是比尔定律。

硅钼蓝的最大吸收波长为815nm，分光光度计采用815nm的单色光作为光源。

仪表日常运行过程中出现测量值忽大忽小多是由于光源不稳定造成的。

而光度计光源的不稳定主要是电源电压波动引起，为减少电源电压的波动，硅表的表头中设有稳压电源。

使用实验室硅表安全操作规程

使用实验室硅表安全操作规程一、硅表的基本知识硅表是实验室常见的一种测量工具，主要用于测量液体体积。

硅表的结构主要由硅胶管、尺度盘、校正装置等组成。

硅表测量的原理是利用硅胶管的弹性特性和液体的呼吸作用。

硅表的使用范围广泛，常用于化学实验、生物实验、医学实验等各种实验工作中。

然而，由于硅表使用时需要液体进入硅胶管内，因此在使用硅表时必须要注意安全操作，以确保实验的准确性和人员的安全。

二、硅表的存放1. 硅表应存放在干燥、通风良好的地方，避免阳光直射。

2. 硅表要与酸、碱等化学品隔离存放，避免受到腐蚀和污染。

3. 硅表存放时，应注意避免受到挤压和碰撞，以免损坏。

三、硅表的检查1. 使用硅表之前，必须仔细检查硅胶管是否有损坏或老化现象，如有问题应及时更换。

2. 检查硅胶管的连接处是否紧固，无松动现象。

3. 检查尺度盘和校正装置是否正常，无卡阻或卡滞现象。

4. 确保硅胶管内无气泡，否则应进行排气处理。

四、硅表的使用1. 在使用硅表前，应先清洗好硅胶管和尺度盘，并确保不留有灰尘或杂质。

2. 硅胶管在使用前应用纱布检查一下是否有明显的磨损或裂纹，如果发现问题应及时更换。

3. 使用硅表时，应将硅胶管的一端浸入待测液体中，并用手指捏住硅胶管的另一端，保持液体不会倒流或溢出。

4. 硅表的读数应准确无误，应避免出现毛刺、拉伸或扭曲等现象。

五、硅表的维护1. 使用完硅表后，应立即清洗硅胶管和尺度盘，并确保干燥完全。

2. 长时间不使用硅表时，应将硅胶管取下并储存在干燥的容器中，以防止硅胶管的老化和变形。

3. 定期对硅表进行校验和维修，确保其准确可靠。

六、硅表的注意事项1. 硅表在使用过程中应避免过度挤压和拉伸，以免损坏硅胶管。

2. 不要将硅表接触到高温物体或直接放置在火源附近，以免硅胶管受热变形或发生爆裂。

3. 硅表不适用于高粘度液体或含有悬浮物的液体测量。

4. 当液体比较稀薄或容易挥发时，硅表应加装相应的配件（如滴定管），以确保测量的精确性。

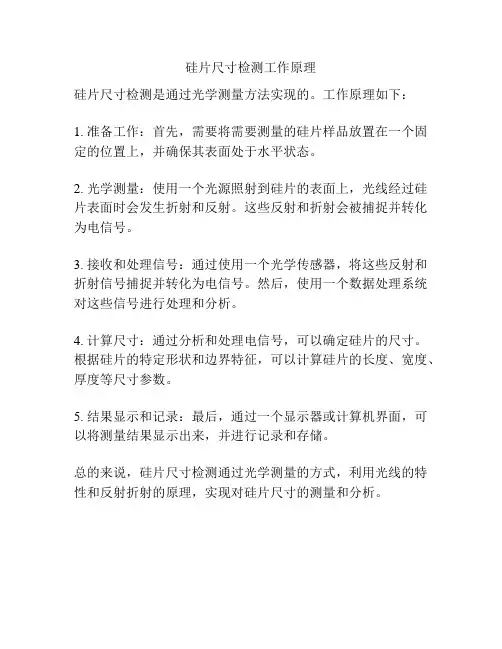

硅片尺寸检测工作原理
