i-bus智能照明控制系统简介
I-bus智能照明总线系统的应用
I-bus智能照明系统的应用摘要：智能化已经成为当今建筑发展的主流技术，涵盖从空调系统、消防系统到安全防范系统以及完善的计算机网络和通信系统。
但是长期以来，智能照明在国内一直被忽视，大多数建筑物仍然沿用传统的照明控制方式，部分智能大厦采用楼宇自控（BAS）系统来监控照明，但也只能实现简单的区域照明和定时开关功能。
相比之下，智能安装系统体现出强大的优越性，它在智能建筑中的应用越来越广泛。
关键词：I-bus智能照明智能建筑应用1、I-bus智能照明系统介绍1.1 I-bus系统简介随着科学技术的迅猛发展，现代建筑的功能日趋复杂，品质不断提高，对电气安装系统功能提出了更高的要求，采用传统的控制和布线方式，往往需要敷设大量的导线，形成越来越复杂的电气安装系统，一方面造成了设计与施工的难度，另一方面大大降低了系统的可靠性、易用性，给日后的维护工作带来诸多不便。
因此，随着智能建筑的普及，各类总线控制系统应运而生，促使传统的电气安装系统转向智能、灵活的方式。
EIB智能安装系统作为欧洲安装总线标准利用一条双绞线作为控制总线，EIB系统使照明、调光、百叶窗、场景控制、用电负荷控制、安保、供热系统实现智能化，并成为一个完整的总线系统，可依据外部环境的变化自动调节总线中设备的状态，达到安全、节能、人性化的效果，并能在今后的使用中根据用户的要求增加或修改系统的功能，方法是连接计算机重新编程，而无须重新敷设电缆，真正成为灵活的电气安装系统，这是传统的电缆敷设方式所无法做到的。
EIB系统在欧洲被称为European lnstallation Bus，即欧洲安装总线，在亚洲则是指Electrical lnstallation Bus，即电器安装总线。
这三个字母在电器布线领域，甚至在整个经济领域中都有着特殊的地位。
是电气布线领域使用范围最广的行业规范和产品标准。
EIB标准的制定，不仅提高了人们的生活水准，更标志着多家产品的兼容性和新旧产品的兼容性，使得用户在使用时更加方便。
ABB I-BUS 智能家居控制

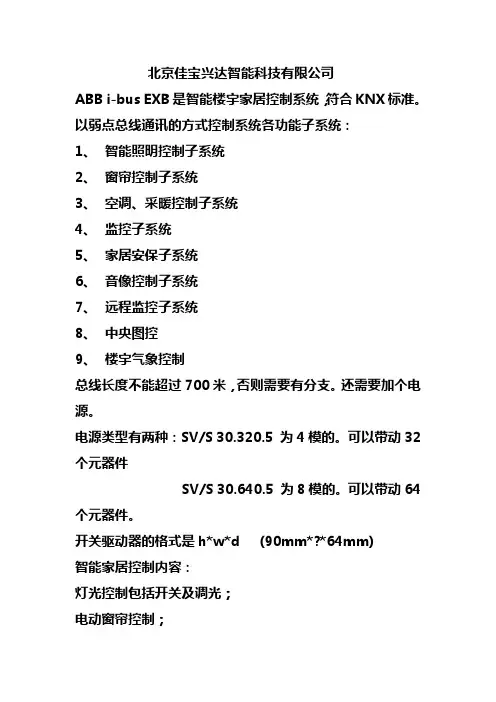

北京佳宝兴达智能科技有限公司ABB i-bus EXB是智能楼宇家居控制系统，符合KNX标准。
以弱点总线通讯的方式控制系统各功能子系统：1、智能照明控制子系统2、窗帘控制子系统3、空调、采暖控制子系统4、监控子系统5、家居安保子系统6、音像控制子系统7、远程监控子系统8、中央图控9、楼宇气象控制总线长度不能超过700米，否则需要有分支。
还需要加个电源。
电源类型有两种：SV/S 30.320.5 为4模的。
可以带动32个元器件SV/S 30.640.5 为8模的。
可以带动64个元器件。
开关驱动器的格式是h*w*d (90mm*?*64mm)智能家居控制内容：灯光控制包括开关及调光；电动窗帘控制；HVAC控制（风机盘管、地加热、空调）；（HV AC是Heating, V entilation and Air Conditioning 的英文缩写,就是供热通风与空气调节，空气调节系统，是包含温度、湿度、空气清净度以及空气循环的控制系统，被称为HV AC）AV设备控制；（AV设备：会展行业术语，是指展览或会议使用的音频与视频设备的统称。
AV, Audio Video,指带有音频、视频、接口的设备，如音响,电视,功放,DVD,等等。
设备分为音箱和灯光。
）安防探头。
控制方式：智能面板；红外遥控；移动感应；光线感应；电话遥控；定时控制；触摸屏中央控制； Internet控制。
灯光控制：1、可对每个房间的灯进行单独、分组或总开、总分控制；2、调光可实现柔光开启、柔光关闭的效果；3、任何一个面板开关均可控制任何一处的灯光，可实现单联多控功能，免除为关灯楼上、楼下来回跑的烦恼；4、灯光控制可以设定为沿线路开启，例如：按一下二楼主卧室的面板开关即可将过道、楼梯至底楼线路上的灯开启。
5、每个按钮面板均可有LED指示灯，为夜间开、关灯提供方便。
6、光感在天暗时自动打开庭院院灯，到半夜定时将大部分庭院灯关闭，天亮时，光感自动关闭剩下的庭院灯。
ABB i-bus KNX系统节能方案
ABB i-bus®KNX系统节能方案一、ABB i-bus®KNX系统简介：KNX总线标准起源于欧洲，符合欧洲标准化协会EN.50090、欧洲建筑物自动化标准CEN 13321、家庭自动化和建筑物自动化领域唯一的开放式国际标准ISO/IEC 14543,并于2007年成为中国国际控制网络（KNX/HBES）技术规范—住宅和楼宇控制系统GB/Z 20965-2007。
也是世界上唯一被批准的、适用于建筑自动化的国际标准。
此系统现已被广泛应用于智能建筑的灯光、窗帘、空调、安防等电气设备的智能控制。
1.系统结构是全分散分布式总线结构，系统内各智能元件不依赖于其他智能元件而能够独立工作,任何一个传感器或执行器损坏均不会影响整个系统的运行。
2.系统符合国际通用的IEC标准及中国GB/Z20965-2007标准，系统所采用的标准有多家制造商支持，产品具有互换性，可做到厂商间无缝兼容，便于智能建筑将来的运营和维护。
3.系统有多种造型、多种材质、多种颜色的面板供选择，以便与装饰的风格相匹配。
4.系统能够对智能建筑中的灯光、电动遮阳帘、空调进行集成式的控制，集成度高，房间内各种智能面板如灯光控制面板、空调控制面板风格统一，并且建筑中只有一个系统便于将来的维护。
5.系统维护方便，更换或升级系统内元件时，不需要关闭整个系统，从而不会影响系统的正常工作。
6.安装在照明箱中的驱动模块采用MDRC方式，即标准模数化35mm标准DIN 导轨安装方式，与MCB的安装方式相同，便于设计及安装。
7.总线电缆能够与强电线并排铺设即总线和电源线可同管共槽便于安装施工。
总线电缆本身具有屏蔽能力。
8.实现多点共同控制时，不需要增加连接线的数量，系统内任何一点的控制方式，只需通过软件定义实现。
二、ABB i-bus®KNX系统节能措施：近年来国家一直都很重视建筑的节能与环保问题，随着越来越多的绿色建筑、智能化节能建筑的兴建，我们了解到通过对建筑进行一定的改造，加入智能控制，不但可以让我们得到更轻松、舒适的居住或工作环境，更加对建筑本身起到了节约能源、环保的作用，尤其对于一些公共建筑更应响应国家节能环保举措，为社会节能环保事业作出应有贡献。
ABB i-bus智能建筑控制系统方案(办公楼)
2. 停车场/地下车库
控制灯光、通风排气扇、排污/潜水泵、紧急照明
3. 裙楼商场
控制灯光、调光、电动窗帘、电动天窗、风机盘管、紧急照明
4. 多功能厅、会议室报告厅
控制灯光、调光、电动窗帘、投影幕布、风机盘管、电视、投影机等影音设备
5. 领导办公室
消防联动
现场手动 控制 定时控制
中央集控
卫生间
所有卫生间内照明、空调、抽风机 全由感应器自动控制
有人使用时自动开灯、抽气扇和空 调；无人使用时自动关闭灯光和空 调；延时关闭抽气扇。
排风扇开 关
人体感应
灯光开关 及调光
现场手动 控制
人体探测器探测范围：
空调启停 温度调节
定时控制
车库照明及排风扇控制
控制灯光、调光、恒照度控制、电动窗帘、风机盘管、人体感应
6. 公共通道、大厅、电梯厅
控制灯光、风机盘管、紧急照明、电梯状态
7. 泛光照明、园林景观 控制灯光、喷泉、灌溉 8. 窗帘控制子系统 控制电动百叶帘、电动窗/平推窗、电动遮阳等 9. 监视子系统 监视排水泵、电梯、重要照明回路等状态 10. 中央监控系统
风机监控
水泵监控 联动停车 场系统
灯光开关 及调光
废气浓度 探测
消防联动
现场手动 控制 定时控制
中央集控
裙楼商场
控制灯光、调光、遮阳卷帘、电动天窗、风机盘管 分时段设定不同灯光场景和区域性地开启空调 例如，9:00 ~ 10:00 商场准备开张系统开启2/3灯光和空
调; 10:00正式营业，自动开启所有灯光和空调; 22:00营 业结束，营业员清点货架，定时关闭1/3的灯光和空调; 23:00清点完毕，清洁工进入商场后，再定时关闭1/3的灯 光和空调; 00:00后，定时关闭所有灯光和空调 光感自动控制遮阳卷帘。冬天阳光取暖；夏日遮阳。春秋 两季充分利用自然光照，同时打开平推窗让清凉空气自然 流通商场，关闭空调，节省大量能耗 在保证照明效果的条件下，当光线充足时关闭沿窗地带灯 光，减少照明能耗 集中控制空调及商场内各区域的不同温度 通过能源管理驱动器实现内部计量，由原来按面积收取电 费改为按实际能耗收取电费，还能进行能耗状态提醒及用 电功率上限设置。
ABB i-bus智能控制系统.
解决方案 ABB i-bus® EIB智能安装控制系统ABB i-bus智能控制系统目录一、i-bus智能控制系统介绍二、会展中心i-bus方案三、广场i-bus方案四、步行街i-bus方案五、体育馆i-bus方案六、商场i-bus方案七、地下车库i-bus方案八、机场i-bus方案九、办公楼i-bus方案十、酒店i-bus方案十一、医院i-bus方案ABB i-bus智能控制系统i-bus智能控制系统ABB i-bus EIB智能控制系统广泛用于电气设备的控制，其主要功能为灯光控制、电动窗帘控制、安全防范、AV设备、空调、地加热及风机盘管控制。
i-bus系统主要由智能面板开关和执行模块两部分组成，智能面板开关一般安装在现场如公共通道、会议室、宴会厅、领导办公室或报告厅等处，您可以使用智能面板控制灯光开关、调光、电动窗帘、空调等，执行模块则安装在标准的照明控制箱中，负责执行面板开关发出的命令，对灯光、窗帘等进行控制。
所有智能面板及执行模块由一根i-bus总线连接起来，总线电缆采用符合EIB标准的4芯屏蔽双绞线。
i-bus系统所有产品均为 ABB德国制造。
ABB开发、生产i-bus系统已有20年的历史，产品种类全，技术成熟，已被广泛应用在各种公共建筑中。
i-bus系统符合国际公认的EIB标准即欧洲安装总线标准。
i-bus系统原理说明：会展中心i-bus方案控制区域：展览区、公共通道、演讲厅、会议厅、报告厅、宴会厅、地下车库、外立面及园林照明。
实现功能:1、光线感应控制灯光开关。
2、移动感应控制灯光开关。
3、定时控制灯光开关。
4、中控电脑集中监视和控制灯光开关。
5、与消防系统联动。
6、智能面板现场控制灯光、窗帘、风机/盘管。
7、会议室场景控制，AV设备控制。
8、可对灯光进行单独开关、分组开关、总开总关控制。
展区可对灯光及遮阳窗进行控制，可通过中控电脑的图形界面进行集中监视和控制，同时在展区现场安装有红外接口，可通过手持红外遥控器在现场对展区的灯光及窗帘进行控制。
ABB i-bus智能家居系统
ABB i-bus智能家居系统欢迎了解万泉新新家园提供的ABB的i-bus智能家居系统，该系统向您展示了一个住宅内的场景，可以使您充分体味系统所带来的奇妙感受，使您在入住后，能真正享受到万泉新新家园的高科技含量带给您的快捷与便利。
我们提供的基本配置包括：1综合布线系统为配合智能家居系统的使用，万泉新新家园特推出了智能家居综合布线系统、室内电气干线均敷设在二组暗敷的金属地埋线槽内，在强电线槽中放置电力线和EIB控制线；在弱电线槽中放置网络线、电话线（计算机网络线和电话线均为直五类双绞线）、安防线、电视线及三表远传线，便于您日后装修和使用时损坏线管。
2照明控制系统在住宅内设置的开关，可以对照明灯光进行开关控制，方式灵活多样，依照住户个性轻松调控，提供主卧室、客厅等四路控制，客户可随意调控四路灯光、二路插座电源。
同时，复式住户将提供六路灯光、二路插座。
3远程家电控制功能一般在工人房或门后设置电话控制器，您可以在室外任何地方通过电话来控制您家里的电器设备，例如关闭忘关掉的电灯，打开空调电源或电饭煲煮饭等。
目前万泉提供二路控制系统，客户可以自选电视、空调、电饭煲、音响及其它电器中的其中二项进行安装（如果需要更多的电器得到控制，需向供应商接洽购买）。
4报警系统移动感应器可以侦测出是否有人侵入您的家，并通过电话控制盒拨出预先设置的电话号码报警，以保护您的财产安全。
目前万泉在小区原有三重高科技智能防范系统的基础上，又向业主提供了这套系统，并由业主事先预设业主手机号、物业管理中心个号码，这样，如果有人侵入业主室内，届时报警系统将依次拨叫能最先接通的电话，防患于未然（与其相配套的设备是视频或多媒体监视系统，在报警电话拨出的同时，录相开始监视，并录入侵入者的所有举动）。
5客户还可以自行选择购买下列配置（基础框架我们均搭建完毕）5.1室内场景设置通过简单的自行操作，客户可根据不同居室的需求，来设置不同的光线场景，比如您在会客、聊天、观看家庭影院时，就可以根据不同主题，设置不同的场景。
I_BUS照明总控系统在省委综合楼中的应用
1.I-BUS系统介绍随着现代建筑的功能日趋复杂，品质不断提高，科技更为彰显人性化的理念，对电气集控系统的功能提出了更高的要求，采用传统的继电器控制回路和布线方式，往往需要敷设大量的导线及元器件，最终导致较为复杂的电气系统。
特别突出的影响了系统的可靠性、易用性，给日后的维护、管理等工作带来诸多不便。
因此，在这种时代科技进步的潮流下，各类总线控制系统应运而生，促使传统的电气系统转向更加智能、更为灵活集控方式。
EIB智能控制系统作为欧洲电气行业总线控制标准，仅利用一条双绞线与前端模块作为控制体，从而轻松实现控制目的。
该控制系统通过网桥与接口以及本身网络协议的开放性能够与其他的系统集成互联，如集照明、门禁、调光、百叶窗、场景控制、用电负荷控制、安保、供热等系统总线控制于一体，一般的BAS如Johnson、Honeywell等都与EIB系统兼容，系统提供与其他自动化设备相连的如下接口：干簧继电器、RS232、RS485、DMX512,针对BAS系统提供一个插入BAS程序中的Activex控制软件来实现，完成无缝连接，从而成为一个实用的、完整的总线控制系统。
同时，可依据外部环境的变化自动调节总线中设备的状态，达到安全、节能、人性化的效果，并能在今后的使用中根据用户的要求增加或修改系统的功能，该系统扩展时仅需增加模块并用数据线接入已有网络即可，真正成为灵活的电气控制系统，这是传统的电缆敷设方式所望尘莫及的。
可以说EIB集控系统是源于经典的自控闭环控制理论，却远远优越与它，前者控制模式一旦形成，需要更改则比较困难，而后者把所有问题的焦点都归根为程序的变换，从而衍生出多种优秀的控制方式。
目前，EIB系统已被成功地运用于各种功能的建筑当中，如工厂、会展中心、酒店、办公楼、大型超市、机场、医院、别墅等。
ABB的EIB系统既是一个面向使用者、体现个性的系统，又是一个面向管理者的系统，使用者可根据个人的喜好任意修改系统的功能，达到自己所需要的效果，并可通过操作传感器(如按钮开关等)来控制系统的动作；另一方面，ABB的EIB系统还提供WINSWITCH软件平台，管理者(如物业中心、大楼管理中心、车库管理处等)将安装此套软件的计算机联接至EIB系统即可对EIB系统进行控制并进行管理，从而达到集中管理的功能。
EIB控制简介
EIB系统EIB，European Installation Bus，欧洲安装总线，在亚洲称为电气安装总线（Electrical Installation Bus），是电气布线领域使用范围最广的行业规范和产品标准。
EIB标准的制定，不仅提高了人们的生活水准，更标志着多家产品的兼容性和新旧产品的兼容性，使得用户在使用时更加方便。
在EIB电气安装总线的标准上，ABB开发出一套自动开关、控制及监控系统——ABB i-bus EIB智能安装系统。
系统的所有功能都通过一条总线来控制，可以完成照明、电动百叶窗、供暖系统和空调系统控制、负荷管理、指示、信号、操作控制及安保监控。
该系统也可以与建筑设施管理系统的其他系统相连接，应用范围非常广泛，适用于展览馆、银行、商业及工业大厦、体育馆、博物馆、飞机场等不同的建筑。
系统的优势采用ABB i-bus EIB的电器安装系统有以下优势。
● 低成本运行ABB i-bus系统全部元件都通过一条总线连接，所有元件都可以相互交流信息。
用户可以根据实际需要将系统调节到最佳控制状态，从而达到降低运行成本的目的。
● 节省了设计和安装时间ABB i-bus系统只需铺设少许的电缆就可以构建一个完整的系统，可节省大量设计和安装的时间和精力。
● 广泛的适用性用户在使用ABB i-bus智能安装系统时，如果想改变操作或功能，不必去改动布线，只需重新安排或补充总线元件、传感器和驱动器，就可以实现新的功能。
● 易安装、易使用、易维护● 具有可扩展性和兼容性ABB i-bus系统把所有的元件方便地连接在总线上，扩展时只需把增加的元件和总线简单地连接起来，免除了所有复杂的额外接线。
此外，系统向上的兼容性使得系统可以与建筑设施的其他管理系统相连接。
ABB i-bus遵循EIB共同的标准，不同厂商的产品也可以应用于同一系统。
● 有效地节约能源● 智能化的管理系统ABB i-bus智能安装系统可记录并统计系统中设备的使用状况、时间及寿命。
i-bus智能照明系统特点及应用
浅析i-bus智能照明系统特点及应用摘要：本文对i-bus系统的结构特点，浅析了智能照明系统的优点，并且结合实例讲述了该系统在办公建筑内的应用。
关键词：智能控制系统；i-bus；eib总线；一、前言在过去 20 年内，电子和计算机技术对人们生活的大部分地区的发展产生了深远的影响。
建筑也不例外，恰恰相反，楼宇不仅是这些技术的藏身之所，更是它们的亲身实践者。
随着社会的进步，建筑设计也向着更舒适、安全和节省能源的方向发展。
发展过程中的部分变化与设计和材料有关，最大的一个变化就是引入了基于智能微处理器的控制系统。
使用这种智能控制技术的最重要成果就是智能照明控制系统的出现。
这些控制系统提供了更大的灵活性，能够更好地管理照明设备。
使用这些系统，人们不仅可以营造更美的场景，同时还实现了节能。
i-bus智能控制系统”概念起源于90年代。
它通过一条总线连接，即可使各个分散的操作元件有机结合起来，又使装置在配电盘或数据通道上的元件能独立运行。
智能控制系统的元件都已实现智能化，这意味着通过电脑编程的各元件既可独立完成诸如开关、控制、监视等工作，又可根据要求进行不同组合，从而实现不增加元件数量而使功能倍增的效果。
二、i-bus智能控制系统的优点:(1)创造了安全，健康，舒适宜人的生活环境。
创造环境气氛多种照明控制方式，可以使同一建筑物具备多种艺术效果，为建筑增色不少。
现代建筑物中，照明不单纯地为满足人们视觉上的明暗效果，更应具备多种的控制方案，使建筑物更加生动，艺术性更强，给人丰富的视觉效果和美感。
如建筑物内的展厅、报告厅、大堂、中庭等，如果配以智能照明控制系统，按其不同时间、不同用途、不同的效果，采用相应的预设置场景进行控制，可以达到丰富的艺术效果。
(2)节能、环保。
现代化住宅应在满足使用者对环境要求的前提下，尽可能利用自然光来调节室内环境，以最大限度减少能量消耗。
当今节能和保护环境已成为世界各国普遍关注的社会问题，并直接关系到社会的持续发展。
ABB I-BUS智能建筑控制系统介绍
触摸屏
Triton系列3联带温控面板
Triton系列5联带温控面板
ABB
解决方案
i-bus驱动器
(安装在楼层配电箱、办公室照明箱中）
ABB i-bus办公楼环境控制系统
开关驱动器,4路,16A
开关驱动器,8路,16A
日光灯调光驱动器,0-10V
© ABB(China) LTD. - 6
电动窗帘驱动器,4路
© ABB(China) LTD. - 3
9、集中监视及控制
ABB
解决方案
ABB i-bus办公楼环境控制系统
i -bus原理说明
i -bus总线电缆
( 4芯屏蔽双绞线2x2x0. 8)
电信 号
基本原理： 1、总线系统 2、EIB标准 3、智能元件 4、积木结构
电信号
电信 号
电源线
4联按钮面板 安装在现场的86盒中
© ABB(China) LTD. - 12
成本相对低
功能实现：人体感应控制可做到无人关灯关空调、定时控制、中控电脑集中控制、节能
ABB
解决方案 5、公共通道/电梯厅
控制内容： 灯光
ABB i-bus办公楼环境控制系统
实现功能： 控制走道及电梯厅灯光 上班时间段定时控制灯光开关 下班时间段人体感应控制灯光 中控电脑可显示任意公共通道、电梯厅照明回路的 灯是否出现故障并通知管理人员及时修理（通过驱 动模块自带的电流检测功能）
风机盘管驱动器,4管
通用调光驱动器
ABB
解决方案
i-bus系统元件
(安装在楼层配电箱或中控室）
ABB i-bus办公楼环境控制系统
定时器
光线感应器
系统电源
i-bus 系统结构
A B B i-b u s系统结构i-b u s系统为分布式控制系统，采用模块化结构及国际标准化组织I S O的标准O S I模型通信协议，其使用的所有内部协议全部公开，并且可在I N T E R N E T网上进行下载，可与各种楼宇系统进行连接，并适合各种建筑结构的特点，只需一条i–b u s总线（2X2X0.8的双绞线）即可将每个楼层的照明配电箱联在一起，就可以实现智能控制，每个楼层可以独自运行，不需要控制主机进行干预，也可以将i-b u s总线拉到设备房与B M S系统进行连接，即可对照明系统进行集中监视和远程控制，也可以查看整幢楼区域的灯光、窗帘的运行情况，并可在电脑上进行各种操作控制。
也可以不接入电脑，仅在设备房放置A B B的智能四联或五联面板，也可以实现集中远程控制。
同时在每个控制区域设置就地控制智能面板，可实现就地控制和操作。
i-b u s系统的优点是只需一条i–b u s总线就可以实现智能控制，布线安装非常灵活，可以和强电同槽和共管，开关模块和调光模块等智能元器件可以安装在各区域的强电配电箱中，并且采用35毫米标准D I N导轨安装方式，外形尺寸为标准模数化，无须额外增加特殊箱体和管槽。
现场就地控制只需拉一根i–b u s总线到现场智能面板，就可以实现现场照明回路的分组、间隔、全开关等多种形式的控制。
▪与楼宇管理及其他系统的连接i-b u s系统在保证独立运行的同时可通过标准T C P/I P协议和网关接口或采用R S232接口就可以同整个大楼的B A系统，或上层管理平台B M S服务器和其它系统进行数据交换和共享。
▪与其他系统的联动i-b u s系统可以通过系统元件E T/S6.24.5(双值输入)，接受其他系统或工作人员发出的干结点信号，实现消防系统、保安系统、音响系统、会议系统的联动，使控制的灯光或设备进行及时变化。
c-bus智能照明控制系统在智能楼宇中的应用摘要：随着信息产业的高速发展，“绿色照明工程”计划的实施，澳洲奇胜公司的C-Bus智能照明系统在智能楼宇中不断得到应用。
ABB I-BUS智能照明系统方案
XX园区智能照明系统方案2012年12月目录第一章智能控制系统概述 (1)1.1系统简介 (1)1.2系统特点 (2)1.3I-BUS工作原理 (2)1.4智能照明控制 (3)1.5监视子系统 (4)1.6应用场合 (5)第二章 XX园区I-BUS智能照明控制系统方案 (6)2.1XX园区项目概述 (6)2.2系统功能介绍 (6)2.3控制方式 (7)2.4系统各控制区域功能介绍 (7)2.4.1办公楼（入口大厅、走廊及电梯厅） (7)2.4.2办公楼（办公室、图书阅览室、语音视听室、大研讨室、茶歇） (8)2.4.3报告厅 (9)2.5中央监控平台 (9)2.6景观及泛光照明（建议） (11)2.7系统运作优点 (12)2.7.1集中管理，减少人力资源 (12)2.7.2操作方便，安全可靠 (12)2.7.3系统适应性强，可靠性高 (12)2.7.4安装便捷，节省线缆 (12)2.7.5延长灯具寿命 (12)2.7.6节约能源，提高效率 (13)2.7.7系统适应性强，可靠性高 (13)2.7.8系统扩展性 (13)2.7.9安装简便，紧凑型结构设计 (13)第一章智能控制系统概述阿西亚.布朗.勃法瑞（中国）投资有限公司，简称ABB公司，是世界著名的电气公司，总部在瑞士苏黎世，业务遍布全球，在世界著名企业500强中排名前列。
ABB I-BUS智能安装系统已在各种建筑领域成熟使用近20年，自98年进入中国市场以来，在厦门国际会展中心、大连现代博物馆、上海新国际博览中心、杭州人民大会堂等大型项目中已得到或正得到使用。
现代社会随着计算机技术、网络技术、通讯技术的发展，智能控制系统成为必然趋势，它具备先进的软硬件设施专门为各类型建筑内设备进行监控和管理。
1.1系统简介I-BUS智能安装系统主要功能为灯光控制、窗帘控制、安全防范等，可实现灯光的开关控制、调光控制、分散集中控制、远程控制、延时控制、定时控制、光线感测控制、红外线遥控、移动感测控制、与其他设备系统的联动控制等，控制方式方便、灵活、易于修改、易于操作、易于维护。
i-bus控制系统
i-bus控制系统i-bus系统智能照明控制中实施特点整个系统只须一条i-bus总线，没有大量的电缆附设和繁杂的控制设计。
控制模块安装在原有的强电箱内。
现场控制面板只需一条i–bus总线进行连接，采用24V安全低电压供电方式，安全可靠，操作方便。
功能修改、控制修改方便灵活，只需仅做小的程序调整，不须现场重新布线就可以实现。
节约能源，提高效率。
通过时钟，光线控制设定，自动运行到最佳状态，合理节约能源，方便管理和维护。
所有控制模块均为模数化产品，采用标准35mm导轨安装方式。
所有现场控制面板及移动感应器均采用标准86盒墙装方式，施工简单，并且不同的面板及移动感应器可随时互换，控制功能变更方便。
设计过程基本的ABB i-bus EIB智能安装系统设计过程如下。
● 设计之前，需要了解用户需求。
首先需要知道的是房屋结构。
● 了解房屋内所有灯光的布置情况，哪些是需要控制开闭的灯，哪些是需要调光的灯。
驱动器有两种，控制开闭的灯要用双值输出驱动器，控制调光的灯要用调光驱动器。
● 布置开关面板。
在房屋的某些地方使用二联面板，在餐厅、几个卧室使用五联面板，走廊、楼梯等处还需要安置移动探测器。
这是整个系统中非常重要的一部分。
● 除了照明使用的器件以外，居室中还要安置完善的安保系统，如门禁开关、烟雾报警器和玻璃破碎器等，并通过区域终端与i-bus系统相连。
● 选定元器件后，就可以设计出i-bus系统图和照明线路图。
器件安装完毕就可以进行i-bus总线连接，使这些独立的元器件成为一个功能完善的智能系统。
总线的连接可以是线状、树状、星状等。
安装非常方便，同时也方便扩容和改装。
● 最后需要进行动力电缆的连接，动力线要从照明配件箱分别连接到每一个回路。
系统的优势采用ABB i-bus EIB的电器安装系统有以下优势。
● 低成本运行ABB i-bus系统全部元件都通过一条总线连接，所有元件都可以相互交流信息。
用户可以根据实际需要将系统调节到最佳控制状态，从而达到降低运行成本的目的。
ABB智能照明EIB的应用
PLTiCne641
PTLCin6e4 1
PTLCin6e4 1 Line 15
PTC 64
PLTiCne6412
PLTCin6e412
PLTCin6e412
PTC 64
- 每 条 支 线 可 连 接 64 个 元 件。 - 15 条 支 线 组 成 1 个 区 域 - 15 个 区 域 组 成 最 大 的 系 统
BA系统 BMS系统 工作站 办公室网络 家庭网络
EIB Gateway
网络
TCP/IP
EIB 网关
EIB 系统
传感器 驱动器 温度、压力 调光 串行接口
solo 系列面板
通风设备
百叶窗
供热设备
照明
带温控5联面板
制冷设备
EIB 触摸屏
• 轻轻一点即可控制EIB系统中的 设备
• 在各种情况下都有文字或符号 进行可视话注解l
• 触摸 „主页“即可回到主页/开始 页
• 可直接对室内温度,时钟及 „Extras“ 如假日模式进行操作, 防儿童乱按, PDA 屏幕 等.
定时器
光线感应器
系统电源
中控软件
电话网关
气象站
i-bus中控软件实际效果
(厦门国际会展中心)
PS CH
系统结构 PTC 1
PTC EIB 元 件 PS 电 源 供 应 器 CH 扼 流 器
线
PTC 64
PS
CH
主线
LC 1
LC 15
PS
CH
PS
CH
PTC EIB 元 件 PS 电 源 供 应 器 CH 扼 流 器 LC 支 线 耦 合 器
澳门体育馆
▪澳门体育馆作为东亚运动会主 场馆，使用了ABB i-bus EIB系 统来进行灯光控制。
ABB-i-bus-EIB
简介：利用门窗接触器、移动感应器、烟雾感应器、煤气感应器实现安全监测，并能发出信号及显示故障，另外，人体接触的控制设备均为24V弱电，强电配管线路也相应减少了2／3左右，大大减小了火灾风险系数，同时可通过电话系统或互联网通知管理人员或有关部门示警。
关键字：I-bus,智能照明,总线系统,应用自EIB于1992年第一次出现在德国汉诺威交易会以来，一场翻天覆地的电器安装革命悄悄地开始了。
据统计，在德国的商业功能建筑和大型超市中，大约30％的楼宇都不同程度地安装了EIB系统，而在计划建造的楼字中，这一比例则达到了60％。
不论是在新楼的建设中，还是在旧楼或旧城区的改造中，ABBI—busEIB都取得了很大的成功。
因此ABBI-busEIB系统必将成为未来电器安装系统的一种潮流。
2．1 EIB系统的特点2．1．1 成本低(1)修改、扩容、附加新功能时可毫无困难地实现；(2)根据外界光线自动调节照明灯具的亮度；(3)在用电高峰时可自动切断次要设备，以免超过额定负荷；(4)依各个房间的要求，自动控制供热；(5)依据作息时间及节假日自动开关照明；2．1．2 更安全利用门窗接触器、移动感应器、烟雾感应器、煤气感应器实现安全监测，并能发出信号及显示故障，另外，人体接触的控制设备均为24V弱电，强电配管线路也相应减少了2／3左右，大大减小了火灾风险系数，同时可通过电话系统或互联网通知管理人员或有关部门示警。
2．1．3 智能化(1)可记录并统计系统中设备的使用状况、时间及寿命；(2)通过电话系统开启系统中的设备；(3)监测系统中的设备运行状态并能给出错误报告；(4)依据外界环境的变化做出反映并调节设备的状态(如大风来临时将门窗关闭、百叶窗关闭等)；(5)功能的修改通过PC软件编程即可；2．1．4 提高生活品质(1)EID系统依据人的活动、环境的变化而自动调整；(2)居家更安全和舒适；(3)简化的操作完成复杂的功能；(4)个性化的系统，可依据个人的喜好调节系统的状态(如灯光的亮度、照明灯及背景灯的组合、房间的温度、百叶窗的角度等)。
ABBi_bus智能家居系统解决方案
解决方案ABB i-bus® EIB智能家居控制系统目录一、i-bus智能家居控制系统介绍二、3室2厅i-bus方案三、2层别墅i-bus方案四、3层豪华别墅i-bus方案i-bus智能家居控制系统ABB i-bus EIB智能家居控制系统广泛用于家居电气设备的控制，其主要功能为灯光控制、电动窗帘控制、安全防、A V设备、空调、地加热及风机盘管控制。
i-bus系统主要由智能面板开关和执行模块两部分组成，智能面板开关一般安装在卧室、餐厅、客厅、书房、视听室、厨房及卫生间中，您可以使用智能面板控制灯光开关、调光、电动窗帘、空调等，执行模块则安装在标准的照明控制箱中，负责执行面板开关发出的命令，对灯光、窗帘等进行控制。
所有智能面板及执行模块由一根i-bus总线连接起来，总线电缆采用符合EIB标准的4芯屏蔽双绞线。
i-bus系统所有产品均为 ABB德国制造。
ABB开发、生产i-bus系统已有20年的历史，产品种类全，技术成熟，已被广泛应用在各种住宅中。
i-bus系统符合国际公认的EIB标准即欧洲安装总线标准。
i-bus 智能家居控制系统将帮助您全面提升生活品质。
i-bus智能家居控制系统生活品质的象征色彩与调光控制不同的色彩对人产生的心理影响是不同的，如暖色系、冷色系运用在客厅、餐厅或卧室中就会产生截然不同的效果，同时不同的人对色彩的偏好也是不同的，因此一个对生活品质有一定要求的人，必定会关注其居室所采用的色彩及色彩的搭配，而不同的色彩及不同色彩的搭配，在不同的照度下会产生不同的效果，因此i-bus 的调光功能，可使室的色彩在不同的照度下产生不同的氛围，以适应不同的人对环境及色彩的不同要求和喜好，也就是个性的体现。
睡眠与窗帘控制人的一生有三分之一的时间是在睡眠中度过的，可见睡眠对人的重要性，而睡眠质量的好坏则是睡眠的关键，每个人都希望自己能够睡足一夜，同时又能够在早晨自然地醒来，既没有失眠的困扰，又没有被闹钟突然惊醒的不快，因此大多数人都选择了遮光效果良好的厚重窗帘，但因早晨的光线不能透过窗帘照到室，使人无法从睡眠中自然地醒来，又不得不借助闹钟来叫醒，现在I-bus可帮您轻而易举地避免这样的尴尬，当夜晚降临时，所有的窗帘将自动合上，为您营造一个安全、舒适的睡眠环境，早晨天光渐亮时，外层厚重的窗帘将自动打开，层轻薄的窗帘仍保持闭合状态，自然光线便可透过纱窗照进室，将您从睡梦中轻轻地唤醒，一切皆自然地发生。
ABB智能灯光控制系统
ABB智能灯光控制系统
在EIB电气安装总线的标准上，ABB开发出一套自动开关、控制及监控系统——ABB i-bus EIB智能安装系统。
系统的所有功能都通过一条总线来控制，可以完成照明、电动百叶窗、供暖系统和空调系统控制、负荷管理、指示、信号、操作控制及安保监控。
该系统也可以与建筑设施管理系统的其他系统相连接，应用范围非常广泛，适用于展览馆、银行、商业及工业大厦、体育馆、博物馆、飞机场等不同的建筑。
1、系统架构
ABB i-bus EIB系统结构的性能使系统可以单一使用，也可以综合使用。
系统的基本构成是线，多达64个i-bus总线元件设备连接于总线，组成最小总线线路结构。
线与线之间通过线路耦合器进行连接，15条线组成一个区域。
通过15个区域耦合器，15个区域可以相互连接，从而构成一个完整的系统。
ABB i-bus EIB 系统最多能够支持14400个元件。
一些总线元件还可以控制多达8个独立的电路。
一根线的最大长度为1000m，两个元件之间的最大距离为700m。
在实际应用中，如果线长需要超过1000m，可采用中继器或光纤连接的方式将线长加以扩展。
ABB i-bus EIB系统的结构使得系统排列紧密、层次分明，且有利于将来对系统的进一步扩容，真正体现了EIB系统的灵活性，这是传统的布线方式所无法比拟的。
2、产品组成
• 中央控制器
• 照明控制器
• 电源供应器
• EIB专用线缆• 控制面板
3、安装方法
4、产品外观及功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
i-bus智能照明控制系统简介
摘要：前言：i-bus智能照明控制系统不仅已被世界尤其欧洲广泛的应用，而近几年在国内也方兴未艾，其不仅可以用于高级写字楼、高级酒店，也可以用于高级住宅、别墅、公寓等，可以预见这一技术的应用会越来越成熟，应用也越来越广泛。
关键词：i-bus；智能照明控制系统；应用
Abstract:
Introduction: I-bus intelligent lighting control system not only has been the world especially Europe a wide range of applications, and in recent years in the home also is in the ascendant, its not only can be used for high office buildings, hotels, also can be used for senior housing, villas, apartments, and can foresee the technical application will be more and more mature, more and more widely application.
Key words: I-bus; Intelligent lighting control system; application
i-bus智能控制系统通过对智能大厦内部各种末端电气设备(如灯光、窗帘、空调、电视等)的控制，实现对智能大厦内部灯光环境、遮阳环境、温度环境的最佳控制。
运用i-bus智能控制系统的智能大厦，提高了建筑的服务档次，使客户有居家的感觉，另外其采用自动控制、便于管理，更加节能
i-bus智能控制系统的控制内容:
控制灯光、电动窗帘、风机盘管、电视、投影幕布、A V设备、泛光/园林灯光等
一、系统组成

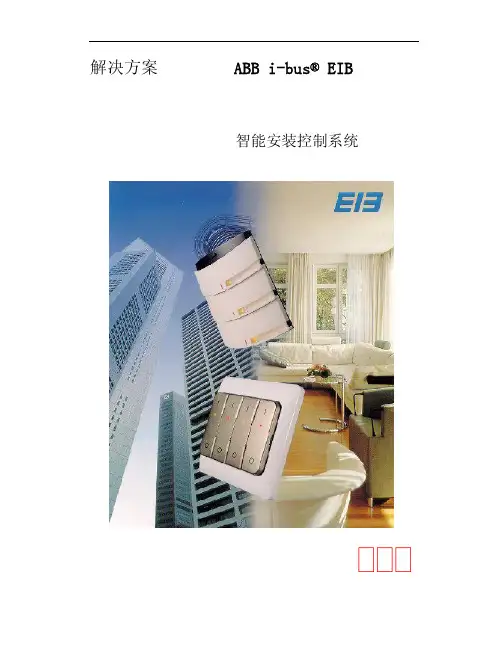

目前常用i-bus智能控制系统有澳大利亚邦奇、美国路创、德国ABB等，现以ABB 的i-BUS EIB智能控制系统为例简介其系统组成。
EIB是一种现场总线标准，属于FCS的范畴；起源于欧洲，故称为欧洲安装总线；1990 年在布鲁塞尔成立欧洲安装总线协会与另外2家欧洲组织合并成KNX标准，简称：EIBA；EIBA保证了140多个生产厂家EIB产品的无缝兼容；ABB是EIBA的创始成员之一。
EIB系统特点：总线制结构；分散、集中、对等控制；智能化元件；开放的协议；现场面板采用标准86盒；驱动器采用标准导轨安装；模块具有独立的CPU和储存器。
流行欧洲的标准家居智能控制系统。
系统一般采用树状主干网、子网的结构，各系统子网通过以太网接口接
入主网中，可划分几个个网段、既能满足控制要求，又能减少故障波及面，易于系统扩展。
根据各层（各功能区域）设备配置情况以及现场状况设计以太网接口的数量。
1、传感器
主要负责发送命令给驱动器，常见的i-bus传感器包括智能面板、人体感应器、触摸屏、温控面板，安装在现场如客房、会议厅、宴会厅中，供客人或工作人员现场使用，一般采用标准86盒安装。
用于替代传统的面板开关或床头控制柜。
2、驱动器
主要负责接受并执行i-bus传感器发送的命令如开灯/关灯、调光、调节温度、窗帘开/合等。
安装在楼层或客房的照明箱中。
一般采用35mm标准DIN 导轨安装，体积小，安装方便。
每个传感器和驱动器都是智能的，都有内置的处理器和存储器，所有的传感器和驱动器最终都用一根I-bus总线连接起来。
输出控制模块
由于目前使用的灯具大部分都是带补偿电容的，因此，在回路开通时都有冲击电流（冲击电流一般为正常工作电流的1.5-2.5倍，视补偿电容值的大小），因此，为了保证智能继电器模块的使用寿命，一般选用带电流检测功能的而且具备带容性负载的能力开关驱动模块，挂在总线上，直接带灯光负载，完成单独灯光回路的手/自动控制。
4、通用调光控制模块
采用通用调光控制单元可对白炽灯、230V卤素灯、带传统变压器的低压卤素灯、带电子变压器的低压卤素灯、石英灯、LED灯等各种光源进行调光，可实现0-100%线性平滑的调光，具有抑制高次谐波干扰功能，具有过载及短路保护功能。
采用扩展单元与通用中央调光器配合使用可对白炽灯、230V卤素灯及采用传统变压或电子变压器的低压卤素灯进行调光。
5、日光灯调光控制模块
日光灯调光模块可对日光灯、节能灯进行无级调光。
此元件用于开关/调光带有电子整流器的照明设备，且电子整流器采用0-10V控制输入。
二、典型设计要素
1、大堂、咖啡厅、餐厅等的设计
白天通过光线感应自动控制大堂的照度，当自然光强烈时，关闭部分灯光，反之，则开启一定的灯光，使大堂保持恒定的照度，同时又可节能。
夜间可根据客人流量的不同在不同的时间段将大堂的灯光调节至不同的照度。
通过光线感应控制大堂的遮阳卷帘，当夏天光线强烈时，可自动放下遮阳卷帘，以便节能。
通过中央控制室的电脑也可对大堂及咖啡厅的灯光/遮阳卷帘控制。
2、宴会厅的设计
在宴会厅/会议厅现场安装Triton系列智能面板，该面板具有灯光场景控制功能和遥控功能，同时具有防乱按(防误操作)功能，特别适合安装在公共场所中。
在每个场景中，都可以对每一路灯光进行不同状态或者亮度的预先设定，管理人员只需要按一个键或者用遥控器遥控，就可以轻松实现场景的变换。
可以配合各种场合，例如早餐、晚宴、聚餐、婚宴、商务会议、产品发布会、记者招待会等等。
3、会议厅、多功能厅的设计
会议厅中安装人体感应，可做到有人开灯/开空调，无人关灯/关空调，最大限度节能。
会议厅另外安装带触摸屏的电脑和无线液晶触摸屏，可在会场的任意位置通过触摸屏的图形界面进行各种灯光场景及A V场景控制：会议场景、演讲场景、休息场景、放映场景等，例如用手点一下放映场景，则灯光调暗、投影幕布放下、窗帘放下、投影仪开启、功放/DVD开启，一切均在瞬间完成。
4、公共通道/电梯厅：
公共通道和电梯厅的灯光可采用定时与人体感应相配合的方式进行控制，白天人流量大的时间段内定时开启全部或大部分灯光，午夜后关闭大部分灯光，同时启动人体感应，有人出现时，开启相应区域的灯光，最大限度节能。
在有自然光的公共通道或电梯厅中，也可使用人体感应器中的光线感应功能，在自然光较亮的时候，人体感应不起作用，当自然光较暗时，人体感应自动启动，实现有人开灯的功能。
可对公共通道任意回路的灯进行电流监测，当回路中的灯出现故障时，
可立即通知管理人员进行维修，提高管理效率。
在节或有重要活动时，可通过中控电脑将所有公共通道及电梯厅的灯光打开。
也可与消防联动，在出现消防报警时，可实现公共区域灯光强切或强点功能。
5、泛光照明/园林照明：
泛光照明及园林照明可采用光线感应和定时相配合的方式进行自动控制。
当光线变暗时，通过光线感应自动开启大部分泛光照明及园林照明，到午夜后，通过定时器自动将部分灯光关闭，只留下少部分灯光，天亮时通过光感自动将剩下的灯光关闭，整个过程自动，节能。
在节日其间或有重大活动时，可通过中控室的电脑将所有的泛光照明和园林照明全部打开。
