教学楼-给排水设计说明

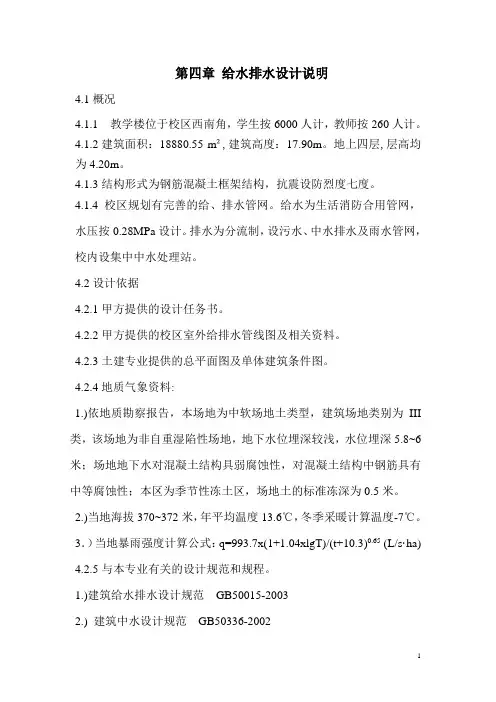

第四章给水排水设计说明4.1概况4.1.1 教学楼位于校区西南角，学生按6000人计，教师按260人计。
4.1.2建筑面积：18880.55 m²,建筑高度：17.90m。
地上四层,层高均为4.20m。
4.1.3结构形式为钢筋混凝土框架结构，抗震设防烈度七度。
4.1.4校区规划有完善的给、排水管网。
给水为生活消防合用管网，水压按0.28MPa设计。
排水为分流制，设污水、中水排水及雨水管网，校内设集中中水处理站。
4.2设计依据4.2.1甲方提供的设计任务书。
4.2.2甲方提供的校区室外给排水管线图及相关资料。
4.2.3土建专业提供的总平面图及单体建筑条件图。
4.2.4地质气象资料:1.)依地质勘察报告，本场地为中软场地土类型，建筑场地类别为III 类，该场地为非自重湿陷性场地，地下水位埋深较浅，水位埋深5.8~6米；场地地下水对混凝土结构具弱腐蚀性，对混凝土结构中钢筋具有中等腐蚀性；本区为季节性冻土区，场地土的标准冻深为0.5米。
2.)当地海拔370~372米，年平均温度13.6℃，冬季采暖计算温度-7℃。
3．）当地暴雨强度计算公式：q=993.7x(1+1.04xlgT)/(t+10.3)0.65 (L/s·ha)4.2.5与本专业有关的设计规范和规程。
1.)建筑给水排水设计规范GB50015-20032.) 建筑中水设计规范GB50336-20023.)设计防火规范GB50016-20064.)自动喷水灭火系统设计规范GB50084-20015.)建筑灭火器配置设计规范GB50140-20056.)湿陷性黄土地区建筑规范GB50025-20044.3设计范围及阶段划分4.3.1本初步设计范围：单体建筑室内给水、排水及消防初步设计。
4.3.2本工程分初步设计和施工图两个阶段，施工图阶段由建设方另行委托当地设计单位实施。
4.4给水4.4.1生活用水量标准及用水量计算1．）用水量标准学生：30 L/人.日6000人，Kh=2.5，T=8h教师：50 L/人.次260人，Kh=2.0，T=8h2．）设计最高日用水量：Q d=193m3/d（其中自来水77.20 m3/d，中水115.80 m3/d）平均时用水量：Q h=24.13m3/h（其中自来水9.65m3/h，中水14.48m3/h）最大时用水量：Q h=48.268m3/h（其中自来水19.30m3/h，中水28.96m3/h）4.4.2自来水水源及给水水源由校区自来水管网供给，水压0.28Mpa，分别从校区内管网接入单体，管径见中水系统图，入口处设水表计量。
给排水设计说明

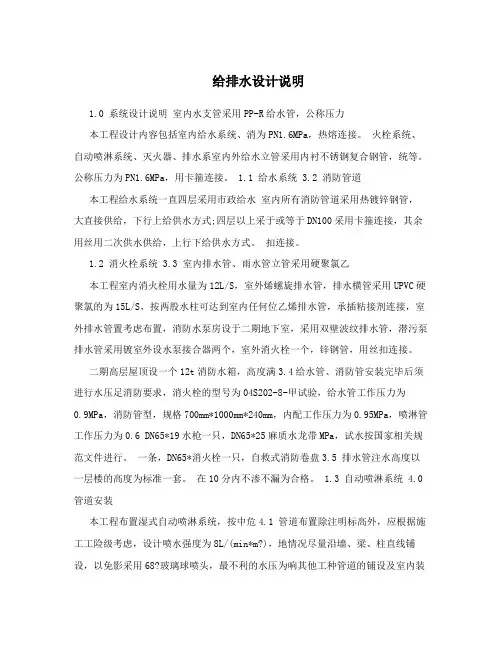

给排水设计说明1.0 系统设计说明室内水支管采用PP-R给水管，公称压力本工程设计内容包括室内给水系统、消为PN1.6MPa，热熔连接。
火栓系统、自动喷淋系统、灭火器、排水系室内外给水立管采用内衬不锈钢复合钢管，统等。
公称压力为PN1.6MPa，用卡箍连接。
1.1 给水系统 3.2 消防管道本工程给水系统一直四层采用市政给水室内所有消防管道采用热镀锌钢管，大直接供给，下行上给供水方式;四层以上采于或等于DN100采用卡箍连接，其余用丝用二次供水供给，上行下给供水方式。
扣连接。
1.2 消火栓系统 3.3 室内排水管、雨水管立管采用硬聚氯乙本工程室内消火栓用水量为12L/S，室外烯螺旋排水管，排水横管采用UPVC硬聚氯的为15L/S，按两股水柱可达到室内任何位乙烯排水管，承插粘接剂连接，室外排水管置考虑布置，消防水泵房设于二期地下室，采用双壁波纹排水管，潜污泵排水管采用镀室外设水泵接合器两个，室外消火栓一个，锌钢管，用丝扣连接。
二期高层屋顶设一个12t消防水箱，高度满3.4给水管、消防管安装完毕后须进行水压足消防要求，消火栓的型号为04S202-8-甲试验，给水管工作压力为0.9MPa，消防管型，规格700mm*1000mm*240mm，内配工作压力为0.95MPa，喷淋管工作压力为0.6 DN65*19水枪一只，DN65*25麻质水龙带MPa，试水按国家相关规范文件进行。
一条，DN65*消火栓一只，自救式消防卷盘3.5 排水管注水高度以一层楼的高度为标准一套。
在10分内不渗不漏为合格。
1.3 自动喷淋系统 4.0 管道安装本工程布置湿式自动喷淋系统，按中危4.1 管道布置除注明标高外，应根据施工工险级考虑，设计喷水强度为8L/(min*m?)，地情况尽量沿墙、梁、柱直线铺设，以免影采用68?玻璃球喷头，最不利的水压为响其他工种管道的铺设及室内装修处理。
0.1Npa。
自动喷淋给水泵设于地下室，一用4.2 所有给排水管道穿梁、楼板等处需预留一备，自动切换，室外设水泵接合器2个，洞，安装单位必须配合土建单位施工，复核自动喷淋初期水取自二期高层屋顶消防水留洞位置及大小尺寸。
给排水工程设计说明

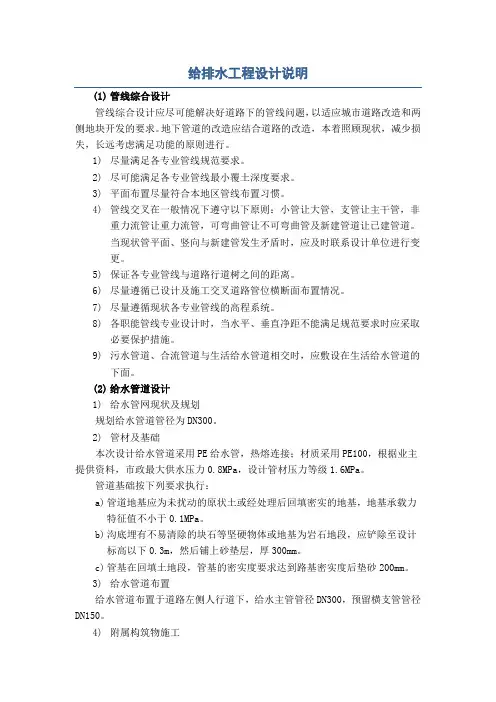

给排水工程设计说明(1)管线综合设计管线综合设计应尽可能解决好道路下的管线问题，以适应城市道路改造和两侧地块开发的要求。
地下管道的改造应结合道路的改造，本着照顾现状，减少损失，长远考虑满足功能的原则进行。
1)尽量满足各专业管线规范要求。
2)尽可能满足各专业管线最小覆土深度要求。
3)平面布置尽量符合本地区管线布置习惯。
4)管线交叉在一般情况下遵守以下原则：小管让大管，支管让主干管，非重力流管让重力流管，可弯曲管让不可弯曲管及新建管道让已建管道。
当现状管平面、竖向与新建管发生矛盾时，应及时联系设计单位进行变更。
5)保证各专业管线与道路行道树之间的距离。
6)尽量遵循已设计及施工交叉道路管位横断面布置情况。
7)尽量遵循现状各专业管线的高程系统。
8)各职能管线专业设计时，当水平、垂直净距不能满足规范要求时应采取必要保护措施。
9)污水管道、合流管道与生活给水管道相交时，应敷设在生活给水管道的下面。
(2)给水管道设计1)给水管网现状及规划规划给水管道管径为DN300。
2)管材及基础本次设计给水管道采用PE给水管，热熔连接；材质采用PE100，根据业主提供资料，市政最大供水压力0.8MPa，设计管材压力等级1.6MPa。
管道基础按下列要求执行：a)管道地基应为未扰动的原状土或经处理后回填密实的地基，地基承载力特征值不小于0.1MPa。
b)沟底埋有不易清除的块石等坚硬物体或地基为岩石地段，应铲除至设计标高以下0.3m，然后铺上砂垫层，厚300mm。
c)管基在回填土地段，管基的密实度要求达到路基密实度后垫砂200mm。
3)给水管道布置给水管道布置于道路左侧人行道下，给水主管管径DN300，预留横支管管径DN150。
4)附属构筑物施工a)阀门和阀门井：阀门布置按满足检修时管段的隔断需要执行，靠近管网节点设置，安装在连接管的下游；干管上阀门间距为400-600m，按不超过5个消防栓的布置长度控制。
阀门采用手动蝶阀，阀门井为砖砌。
给排水工程设计说明

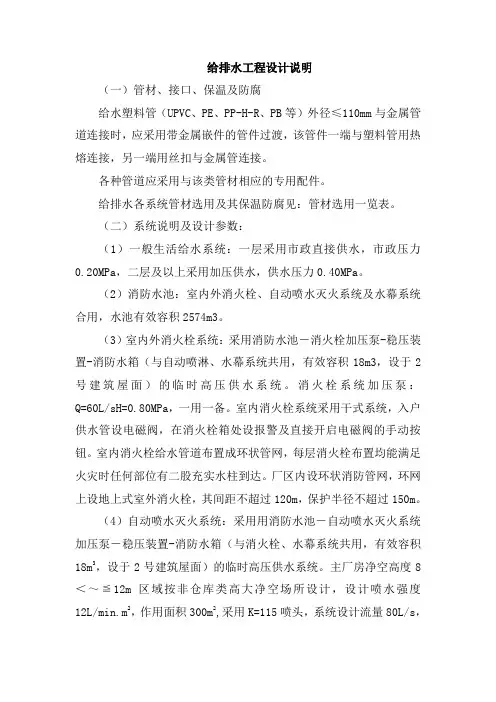

给排水工程设计说明（一）管材、接口、保温及防腐给水塑料管（UPVC、PE、PP-H-R、PB等）外径≤110mm与金属管道连接时，应采用带金属嵌件的管件过渡，该管件一端与塑料管用热熔连接，另一端用丝扣与金属管连接。
各种管道应采用与该类管材相应的专用配件。
给排水各系统管材选用及其保温防腐见：管材选用一览表。
（二）系统说明及设计参数：（1）一般生活给水系统：一层采用市政直接供水，市政压力0.20MPa，二层及以上采用加压供水，供水压力0.40MPa。
（2）消防水池：室内外消火栓、自动喷水灭火系统及水幕系统合用，水池有效容积2574m3。
（3）室内外消火栓系统：采用消防水池－消火栓加压泵-稳压装置-消防水箱（与自动喷淋、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。
消火栓系统加压泵：Q=60L/sH=0.80MPa，一用一备。
室内消火栓系统采用干式系统，入户供水管设电磁阀，在消火栓箱处设报警及直接开启电磁阀的手动按钮。
室内消火栓给水管道布置成环状管网，每层消火栓布置均能满足火灾时任何部位有二股充实水柱到达。
厂区内设环状消防管网，环网上设地上式室外消火栓，其间距不超过120m，保护半径不超过150m。
（4）自动喷水灭火系统：采用用消防水池－自动喷水灭火系统加压泵－稳压装置-消防水箱（与消火栓、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。
主厂房净空高度8＜～≦12m区域按非仓库类高大净空场所设计，设计喷水强度12L/min.m2，作用面积300m2,采用K=115喷头，系统设计流量80L/s，持续喷水时间1.0h；其他区域按中危险级Ⅱ级设置，设计喷水强度为8L/min.m2，作用面积160m2设置，设计流量30L/s，持续喷水时间1.0h。
皮带分拣设备预留喷洒系统,设计水量为15个K80喷头出水量，设计水量约25L/S，持续喷水时间1.0h。
均为预作用式系统。
