音效曲线测试SOP

合集下载

音频测试SOP

音频测试SOP

图示:
序号
名称
物料代码用量
1后盖1
2面盖完成品3螺丝45
3、PAN-HEAD, M1.4 x L5, Tapping, BLACK
8
扭力1KG
备注
使用工具及辅料
名称及型号1、ABS777B, BLK, YS20044(1.5도)半光
1电批
2、SUB组装 3-4 完成品
注意事项:(Caution)材料规格型号
用量
1
3、同时按住“-”,”+” 两个键,可以开电源,该确认Status LED的状态
操作步骤:
1、组装完了的配件上如图二贴标签
2、标签贴完后把MOLD HOLDER-BODY L和R如图进行组装
工序名称: 音频线功能测试文件编号: WI-GC-217版本: 1
人数: 1人
页 次:1/1
批准:
作 业 指 导 书(SOP)
品质方针:全员参与、持续改进、满足客户需求的品质
拟制: 适用机型:10U系列工艺名称:喇叭线组装标准工时:30S 生效日期: 2016-10-26审核: 图一
图三
图二
R
L R
L 组装OK。

音频参数测试的方法以及步骤

音频参数测试的方法以及步骤

测试中发现的问题及对策
• 关于STMR
• 从送话器到受话器的声传输称之为侧音。
• 使用META工具修改Side Tone的数值或者进入工程 模式在音频中的正常中找到Side Tone选项修改其数值使其Βιβλιοθήκη 在13 +/- 5 dB 内。
测试中发现的问题及对策
• 针对:稳定度储备
对手持机,将手持机防在坚硬平面上,传感器面向平面。如有音 量控制器,将其置为最大。 注要控制手机的接收和发送的增益,以使的手机不要啸叫。
式在音频中的正常中找到Speech选项修改其数值使
其在2 +/- 3 dB的范围内。
测试中发现的问题及对策
• 针对SFR 发送频响
MIC的质量
主要受MIC本身和手机的物理结构影响。另外于电路也有一定的关系。
具体的调试方法在META中将给出。
测试中发现的问题及对策
• 针对RFR 接收频响
主要受本身和手机的物理结构影响。另外于电路也有一定的关系。
不同仪表之间的差异
不同仪表之间的差异
GSM 11.10 30. 1 R ec eiv ing f requency res pons e AVGL//dRB[FPa/V] 30
20
10
0
-10
R CV(2)-R ef
lower
-20
upper
-30 120 200 300 400 f / Hz 1000 1600 2400 4000
dB relative to ARL
35 dB -30 dB -20 dB -10 dB
0 dB 7 dB 10 dB
Level ratio
17,5 dB 22,5 dB 30,7 dB 33,3 dB 33,7 dB 31,7 dB 25,5 dB

Sound Bar 测试项目表

Sound Bar 测试项目表

2
29
包装高温储存 烤炉 测试 包装低温储存 恒温恒湿试验 测试 箱
产品和包装应正常。
2
30
产品和包装应正常。
2
No .
31
测试项目
测试仪器
测试条件
40个样品/1个月
测试标准
产品应正常工作。
பைடு நூலகம்数量
40
测试结果
DVT 老化测试 煲机房 测试样机数 量
32
PMT 老化测试 煲机房 安规认证测 安规认证 试
数量
测试结果
10 电子测试
温升测试
秒表 温度表
温度:40°C 持续时间:4小时 电压:额定工作电压 模式:最大音量输出状态 信号:Brazil1 第二曲
2
11
输出短路保护 噪声发生仪 测试
环境温度:25° C 电压:额定工作电压 输入信号:粉红噪声 输出水平:40%的额定输出。 当解除短路后产品应该功能正常。 声音设置:平坦模式 测试中及测试后不能出现任何功能性问题。 测试时间:10分钟。 方式:1个通道正常工作,另一通 道进行短路 扫频频率: 20Hz~20KHz 230Vac, 50Hz/60Hz 电网输入 没有BUZZ等杂音可以听到。
AP 音频分析仪 参考 此产品的Test case
2
无线可靠性测 AP 音频分析仪 参考此产品的Test case 试
要符合 test case 要求
2
9
静电测试
静电枪
1、环境温度:15--35° C 湿度:30 – 50% RH 备注:在测试前,应先将测试品提 前至少4小时放在ESD房内。 2. 使用正负极的静电枪以每1KV的 频率递增进行测试。 3、测试模式:所有模式下,正常 工作状态。

《某公司vcv手机扬声器、受话器检验标准》(doc)-质量检验【管理资料】

《某公司vcv手机扬声器、受话器检验标准》(doc)-质量检验【管理资料】

VCV手机扬声器/受话器检验标准一、测试环境将待检成品置于40W日光灯二支之垂直下方60cm(照明度约600~1000LUX)距眼睛30公分之位置,上下左右45°角范围内检验二、抽检方法批量抽检按照国标GB2828-87 的要求进行一次抽样检验。

三、测量仪器与设备要求(供方提供其计量证书副本。

)。

3、毫伏表、頻率掃描儀、极性測試儀、BK測試儀。

4、其它试验仪器和设备精度要达到5% 。

四、常规测试.1、外观检测:1):本体不能出现不织布未贴附牢固者、不织布贴附位置错误者、mm2者、连接线焊接位置错误者等现象。

(抽检要求:AQL=,IL= II)2):本体不能出现不织布破损、~ mm2内者、背胶贴纸未粘附牢固者、背胶贴纸破损、~、护线胶未盖住连接线者、护线胶颜色错误者、连接线破损露芯线者、连接线裸线部分起毛者等现象。

(抽检要求:AQL=,IL= II)2、尺寸和结构检测:1)外型尺寸符合图纸规格要求。

2)手摇扬声器/受话器内无异音者、轻扯连接线与扬声器本体无脱落者。

(抽检要求:AQL=,IL=II)五、性能测试(没有注明的抽检要求:AQL=,IL=S-3)1.曲线测试:A:用CRY6125测试仪音质测试:扫瞄仪测试电压为:2V频率范围:500-20KHz、不能出现扬声器曲线不在规定范围(84±3 dB )以内者、扬声器异音、音小、杂音者、扬声器无音者及阻值不符者(8Ω±15%)、受话器极性反向者等现象。

(AQL== II)B: 用CRY61250测试仪音质测试:扫瞄仪测试电压为::200-5K Hz、不能出现受话器曲线不在规定范围(105±3 dB at 1KHz)以内者、受话器异音、音小、杂音者、受话器无音者及受话器阻值不符者(32Ω±15%)、受话器极性反向者等现象。

(AQL== II)C:每一批次必须抽检20pcs,用BK-2120测试仪对A项和B项检验,不能出现一个上述不良现象为合格。

音频指标简介及测试原理方法

音频指标简介及测试原理方法

音频指标测试均是针对有输入和输出的设备而言,就是声音信号经过了一个通道以后,输出与输入之间的差别。

两者差别越小那么性能越好,而且在一般情况下声音经过某一个通道或某一系统后,一般都有对原信号的放大和衰减。

信噪比、失真率、频率响应这三个指标是音响器材的“基础指标”或“基本特性”,我们在评价一件音响器材或者一个系统水准之前,必须先要考核这三项指标,这三项指标中的任何一项不合格,都说明该器材或者系统存在着比较重大的缺陷1、信噪比SNR(Signal to Noise Ratio):(1)简单定义:狭义来讲是指放大器的输出信号的电压与同时输出的噪声电压的比,常常用分贝数表示,设备的信噪比越高表明它产生的杂音越少。

一般来说,信噪比越大,说明混在信号里的噪声越小,声音回放的音质量越高,否则相反。

信噪比一般不应该低于70dB,高保真音箱的信噪比应达到110dB以上。

音频信噪比是指音响设备播放时,正常声音信号强度与噪声信号强度的比值(2)计算方法:信噪比的计量单位是dB,其计算方法是10LG(PS/PN),其中Ps和Pn分别代表信号和噪声的有效功率,也可以换算成电压幅值的比率关系:20LG(VS/VN),Vs和Vn分别代表信号和噪声电压的“有效值”。

(3)测量方法:信噪比通常不是直接进行测量的,而是通过测量噪声信号的幅度换算出来的,通常的方法是:给放大器一个标准信号,通常是0.775Vrms或2Vp-p@1kHz,调整放大器的放大倍数使其达到最大不失真输出功率或幅度(失真的范围由厂家决定,通常是10%,也有1%),记下此时放大器的输出幅Vs,然后撤除输入信号,测量此时出现在输出端的噪声电压,记为Vn,再根据SNR=20LG(Vn/Vs)就可以计算出信噪比了. 或者是10LG(PS/PN),其中Ps和Pn分别代表信号和噪声的有效功率计权:这样的测量方式完全可以体现设备的性能了。

但是,实践中发现,这种测量方式很多时候会出现误差,某些信噪比测量指标高的放大器,实际听起来噪声比指标低的放大器还要大。

音响测试方法

音响测试方法

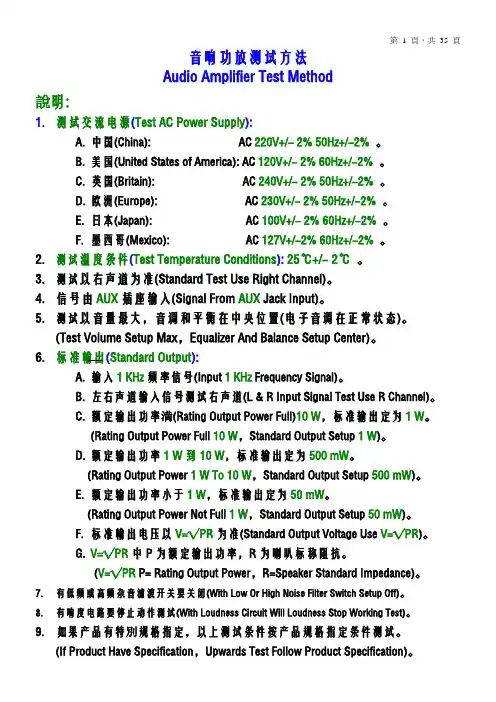

音响功放测试方法Audio Amplifier Test Method說明:1.测试交流电源(Test AC Power Supply):A.中国(China): AC 220V+/- 2% 50Hz+/-2%。

B.美国(United States of America): AC120V+/- 2% 60Hz+/-2%。

C.英国(Britain): AC 240V+/- 2% 50Hz+/-2%。

D.欧洲(Europe): AC 230V+/- 2% 50Hz+/-2%。

E.日本(Japan): AC 100V+/- 2% 60Hz+/-2%。

F.墨西哥(Mexico): AC 127V+/-2% 60Hz+/-2%。

2.测试温度条件(Test Temperature Conditions): 25℃+/- 2℃。

3.测试以右声道为准(Standard Test Use Right Channel)。

4.信号由AUX插座输入(Signal From AUX Jack Input)。

5.测试以音量最大,音调和平衡在中央位置(电子音调在正常状态)。

(Test Volume Setup Max,Equalizer And Balance Setup Center)。

6.标准輸出(Standard Output):A.输入1 KHz频率信号(Input 1 KHz Frequency Signal)。

B.左右声道输入信号测试右声道(L & R Input Signal Test Use R Channel)。

C.额定输出功率満(Rating Output Power Full)10 W,标准输出定为1 W。

(Rating Output Power Full 10 W,Standard Output Setup1 W)。

D.额定输出功率1 W到10 W,标准输出定为500 mW。

(Rating Output Power 1 W To 10 W,Standard Output Setup500 mW)。

汽车音响指标测试方法管理

汽车音响指标测试方法管理

汽车音响指标测试方法管理FM指标测试方法(1khz 22.5%.DEV)一、30dB实用灵敏度(USABLE SENSITIVITY《S/N:30dB》先将机器收正为90Mhz(98Mhz、106Mhz),电平(LEVEL)打在正常dB数(40左右),音量收细至0dB处,然后去掉信号(即打下ON、OFF钮)再扭毫伏表三下,(即30dB,每扭一下为10dB),然后调信号发生器的电平(LEVEL),使没信号时的指针与有信号的指针重复(若没重复也不能超过1个dBm),最后电平(LEVEL)显示的dB数就是此机的-30dB实用灵敏度。

二、3%失真灵敏度(I.F.H. SENSITITV《75khz DEV 3%T.H.D》先将机器收正为90Mhz(98Mhz、106Mhz),调制度打在75%,将失真仪打在DIST、10%(-20dB)档,然后分别调整音量电位器和发生器的电平(LEVEL)dB数,使失真仪指针指在3%的位置(不可超过3%的位置,正常应在3%内波动),这时发生器的电平(LEVEL)dB数就是此机的3%失真灵敏度(例如:电平(LEVEL)dB数为11,那么3%失真灵敏度就是11)。

三、-3dB极限灵敏度(-3dB LIMITING SENSITIVITY)先将机器收正为98Mhz,电平(LEVEL)打在66dB数,音量收细至0dB处,然后减少发生器的电平(LEVEL)dB数,到毫伏表指针减少3个dB时停,此时的电平(LEVEL)dB数就是此机-3dB的极限灵敏度。

四、信噪比(S/N RATIO《@1mv INPUT》)先将机器收正为98Mhz,电平(LEVEL)打在66dB,音量收细至0dB处,然后去掉信号(即打下ON、OFF钮)再打毫伏表,每扭一下为10dB,但毫伏表指针不能超过0dB,最后看指针指数是多少,再加上一共所打毫伏表的次数(每档为10dB),(例:你一共打了三次指针指数为6,那么信噪比就是30+6=36dB)。

汽车音响指标测试

汽车音响指标测试
背景噪声 Background \Noise Levei 被测机处于待测状态,音量开至最大,音调钮至中点,不插天线,此时观察毫伏表上指是指示电 压即为背景噪声值.
选择性 AC Sel +/源自200KHZ 98MHZ 先测试 98MHZ 最大灵敏度,然后数码频率调上偏+400MHZ,再增加输入电平至输出为原最大 灵敏度时输出标准参考电压 2V,把此时输入电平减去最大灵敏度的电平,得出的电平即为 98MHZ 的选择性,把数码频率下偏调-400MHZ,测得的结果为负值,上偏及下偏调所得出的值 即为正负多少 db,也是被测机的选择性.
频谱要求 Spectrum Full Screen(Max VOL)
被测机处于待测状态,数码发生器设置 98MHZ,调制频率 1KHZ,输入电平 60db,被测机音量开 至最大,此时频谱应满格即 100%,再将低频偏至 18.5MHZ,此时频谱要求达到满格的 60%. 二十四 放音与收音比 Tape To Radio Gain Ratio MTT-118N Control 先测试好 98MHZ 最大灵敏度,再把数码输入电平增加至 60db 收细音量标准输出 2V,然后放入 1K118 带,此时输出与收音标准输出 2V 时作比较,所得的 db 数,即为放音与收音比. 二十五 自动频率控制 AFC Control Range(-3db) 先测试 98MHZ 的最大灵敏度,再把数码输入电平增至 60db,关小音量电位器至 2V,再上偏调数 码输入频率至输出降低 3DB,此时数码上偏频率加上,下偏调降低 3db 的频率,即为被测机自动 频率控制. 二十六 通频道-6db Bandwidth 先测试 98MHZ 的最大灵敏度,再把数码输入电平增至 60db,关小音量电位器至 2V,再上偏调数 码输入频率至输出降低-6db,此时数码上偏频率加上,下偏调降低-6db 的频率,即为被测机的通 频道.

音频测试指标与测试经验

音频测试指标与测试经验

FTA音频测试及测试经验厦门厦新移动通讯有限公司研发中心测试部厦门海沧新阳工业区厦新电子城 361022狄德海didehai@Tel: 86-0592-*******-32741. 音频测试项目在FTA音频测试中音频测试的项目有30.1,30.2,30.3,30.4,30.5.1,30.6.2,30.7.1参考GSM11.10注意事项所有的测试项目应在同一天的测试时间里通过但每一项的测试可以有多次测试直到测试通过为止30.1发送频率响应Sending Frequency Response30.1.1 定义发送灵敏度/频率响应用DB表示是指输入测试单音频时数字音频接口DAI的输出电平以PCM比特流代表与仿真嘴中的输入声压之比30.1.2 指标发送灵敏度/频率响应MRP-ÆDAI应处于表1给出的框罩内在对数频率/线形DB灵敏度坐标上对表1中的间断点之间画直线得到一个框罩如图1模板如下表1 发送灵敏度/频率响应Frequency (Hz) Upper Limit (dB) Lower Limit (dB)100 -12200 0300 0 -121000 0 -62000 4 -63000 4 -63400 4 -94000 030.1.3 测试方法a) 将手机装在LRGP中耳承密合于仿真耳的刃形边缘上b) 用仿真嘴在嘴参考点MRP送一个声压为 – 47dBPa的纯单音c) MS的DAI连接SS操作模式为音频设备及A/D D/A的测试d) 在100Hz~4000Hz频段内用1/2倍频间隔进行测试e) 在各个频率测DAI处PCM比特流代表的输出电平30.2 发送响度评定值Sending Loudness Rating SLR30.2.1 定义SLR是一种基于客观单音测试的表示发送频率响应的方法30.2.2 指标8 3 DB经验低dB值对应大的响度5dB对应最大的响度11dB代表最小的响度测试时通过调整手机的麦克风到人工嘴的距离使测试的值达到标准如果比标准值大则需调小手机麦克风到人工嘴的距离若比标准值小则调大其距离30.3 接收频率响应Receiving Frequency Response30.3.1 定义接收灵敏度/频率响应用DB表示是指仿真耳中的输出声压与DAI处PCM比特流代表的输入电平之比30.3.2 指标接收灵敏度/频率响应DAI至ERP应处于表2给出的框罩内在对数频率/线形DB灵敏度坐标上对下表中的间断点之间画直线得出框罩*的极限处于间断点之间所画的直线上30.3.3 测试方法a) 将手机装在LRGP中耳承应密合于仿真耳的刃行边缘上b) MS的DAI连接SS工作模式为音响设备与A/D D/A的测试c) SS通过DAI给MS发送一个相当于-16 dBm0纯单音的PCM比特流d) 在100HZ~40000HZ频段以1/2倍频间隔进行测试e) 在各个频率测仿真耳中耳参考点—ERP的声压经验手机与人工耳的密封性要整好表2 接收灵敏度/频率响应Frequency (Hz) Upper Limit (dB) Lower Limit (dB)100 -12200 0300 2 -7500 * -51000 0 -53000 2 -53400 2 -104000 230.4接收频率响应Receiving Loudness Rating RLR30.4.1 定义RLR是一种基于客观单音测试的表示接收频率响应的方法30.4.2 指标对于接收音量控制器对至少某一控制值RLR应满足dB当控制器置为最大时应不小于dB经验dB值较小对应较大的音量值dB代表最大发音量dB代表最小发音量在测试中通过调整手机的通话音量使达到标准值如果还不行就对SPEAK的发音孔进行大小调整比如用橡皮泥堵住其中的一个孔等等30.5.1 侧音掩蔽评定值(Side one Masking Rating, STMR30.5.1.1 定义侧音掩蔽评定值是基于客观单音的测试表示仿真嘴至仿真耳的通路损耗30.5.1.2 指标135dB经验如果STMR测试值与标准值相差较大则需要通过软件改变其参数若相差不大则可以通过调整音量来解决譬如比标准值大则需增大通话音量若比标准值小则需要调小通话音量30.6.2 稳定度储备Stability Margin30.6.2.1 定义稳定度储备是指产生震荡时需要的基准话音编译器的来去通路间插入的增益也就是用来反映手机音频是否容易出现自激振荡30.6.2.2 指标最小稳定度储备应为6dB并检测不到音频震荡30.6.2.3 测试方法a) 在中的基准话音编译器的来去通路的环路中插入一个相当于最小稳定度边际的增益并启动任一声回波控制器b) 将一个符合原建议.的测试信号在基准话音编译器的数字输入端插入环路观察稳定度测试信号的电平为dBm0,持续时间为c) 若存在用户控制的音量控制器应设置为最大值d) 将手机放在坚硬的平面上传感器面向平面经验稳定度储备一般情况下都会通过30.7.1 发送失真Sending Distortion30.7.1.1 定义发射信号与总失真之比是对发射设备不包括话音编译器线形度的量度30.7.1.2 指标用噪声加权滤波器在处测得的信号与总失真功率之比应高于表给出的极值30.7.1.3 测试方法a) 将手机装在中耳承要密合在仿真耳的刃行边缘上b) 的连接工作模式为音响设备及的测试c) 在中输入一个正弦波信号频率介于之间调节此信号的电平直到处输出的比特流等效为dBm0此时处的信号电平及为声参考电平d) 输入测试信号其电平相对于分别为-35dB -30dB -25dB -20dB -15dB -10dB -5dB 0dB 5dB 10dBe) 在每一个信号电平上用噪声加权滤波器测处信号于总失真的功率之比测试过程中声压不得超过dBPa表测出信号与总失真功率之比dB relative to ARL Level ratio-35 dB 17,5 dB-30 dB 22,5 dB-20 dB 30,7 dB-10 dB 33,3 dB0 dB 33,7 dB7 dB 31,7 dB10 dB 25,5 dB经验由于发送失真测试具有随机性只要在测试频点上的测试值与标准值相差不超过个dB多测试几次就会通过。

音频测试方法

音频测试方法

STB音频测试操作手册 STB音频测试项目和指标表1音频测试指标测试信号表2 0.33:01测试序列在音频测试时,首先很重要的要对测试项目所对应的测试信号要十分清楚。

目前测音频的指标用的信号基本上是CCITT0.33:01测试序列的各种码流,在.33测试序列中包含了表1所提到的所有测试指标用到的信号,而且每个测试信号都非常短,只有1秒,而我们测不同的指标要Freeze不同的曲线,所以先要十分熟悉每秒要播的信号,然后通过不断操作把自己培养成快手。

测试方法1音频输出幅度和失真度测音频输出幅度和失真度用的信号是CCIT0.33:01中的1020Hz,0dBm的信号,VM700T用Audio Analyzer进行测试,下面几个测试项目除了噪声用Audio Spectrum之外,都是用Audio Analyzer进行测试的。

在1.020kHz,0dBu信号出现时,按Freeze,然后读出Level和THD+N的值,Level值为左右声道中较小的值,失真度为左右声道中较大的那个。

本例子中Level=-0.03dBu,失真度=0.016%.2 音频幅频特性测音频幅频特性时测试信号从1020Hz, -12dBm开始,到15000Hz,-12dBm,VM700T要在1020Hz,0dBm后,点击Erase Plot软键,清除屏幕上之前的打点,然后在信号跑到15000Hz,-12dBm时,按Freeze,可以得到幅频特性曲线。

如下图所示。

得到的曲线看似平,但是通过放大后可以得到一根曲线,如下图。

通过移动得到1kHz时的电平,记下该值A=-12.026dBu.再读出曲线最低点的值,B=-12.06.A-B=0.034dB,就是幅频特性值3 音频左右声道相位差、音频左右声道电平差左右声道电平差和相位差用的还是用刚才幅频特性Freeze下来的曲线。

通过Select Graph软键选择View Diff.可以进入左右相位差和电平差界面,通过放大在曲线中读差值最大的那个,作为测试结果。

音频测试大全(AT相关仪器通用)

音频测试大全(AT相关仪器通用)

音频测试办法Version: 1.52010-9-9DeclarationCircuit diagrams and other information relating to products of Actions Semiconductor Company, Ltd. (“Actions”) are included as a means of illustrating typical applications. Consequently, complete information sufficient for construction is not necessarily given. Although the information has been examined and is believed to be accurate, Actions makes no representations or warranties with respect to the accuracy or completeness of the contents of this publication and disclaims any responsibility for inaccuracies. Information in this document is provided solely to enable use of Actions’ products. The information presented in this document does not form part of any quotation or contract of sale. Actions assumes no liability whatsoever, including infringement of any patent or copyright, for sale and use of Actions’ products, except as expressed in Actions’ Terms and Conditions of Sale for. All salesof any Actions products are conditional on your agreement of the terms and conditions of recently dated version of Actions’ Terms and Conditions of Sale agreement Dated before the date of your order.This information does not convey to the purchaser of the described semiconductor devices any licenses under any patent rights, copyright, trademark rights, rights in trade secrets and/or know how, or any other intellectual property rights of Actions or others, however denominated, whether by express or implied representation, by estoppel, or otherwise.Information Documented here relates solely to Actions products described herein supersedes, as of the release date of this publication, all previously published data and specifications relating to such products provided by Actions or by any other person purporting to distribute such information. Actions reserves the right to make changes to specifications and product descriptions at any time without notice. Contact your Actions sales representative to obtain the latest specifications before placing your product order. Actions product may contain design defects or errors known as anomalies or erratawhich may cause the products functions to deviate from published specifications. Anomaly or “errata” sheets relating to currently characterized anomalies or errata are available upon request. Designers must not rely on the absence or characteristics of any features or instructions of Actions’ products marked “reserved” or “undefined.” Actions reserves these for future definition and shall have no responsibility whatsoever for conflicts or incompatibilities arising from future changes to them.Actions’ products are not designed, intended, authorized or warranted for use in any life support or other application where product failure could cause or contribute to personal injury or severe property damage. Any and all such uses without prior written approval of an Officer of Actions and further testing and/or modification will be fully at the risk of the customer. Copies of this document and/or other Actions product literature, as well as the Terms and Conditions of Sale Agreement, may be obtained by visiting Actions’ website at or from an authorized Actions representative. The word “ACTIONS”, the Actions’ LOGO, whether usedseparately and/or in combination, are trademarks of Actions Semiconductor Company, Ltd., Names and brands of other companies and their products that may from time to time descriptively appear in this product data sheet are the trademarks of their respective holders; no affiliation, authorization, or endorsement by such persons is claimed or implied except as may be expressly stated therein.ACTIONS DISCLAIMS AND EXCLUDES ANY AND ALL WARRANTIES, INCLUDING WITHOUT LIMITATION ANY AND ALL IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, TITLE, AND AGAINST INFRINGEMENT AND THE LIKE, AND ANY AND ALL WARRANTIES ARISING FROM ANY COURSE OF DEALING OR USAGE OF TRADE.IN NO EVENT SHALL ACTIONS BE RELIABLE FOR ANY DIRECT, INCIDENTAL, INDIRECT, SPECIAL, PUNITIVE, OR CONSEQUENTIAL DAMAGES; OR FOR LOST DATA, PROFITS, SAVINGS OR REVENUES OF ANY KIND; REGARDLESS OF THE FORM OF ACTION, WHETHER BASED ON CONTRACT; TORT; NEGLIGENCE OF ACTIONS OR OTHERS; STRICT LIABILITY; BREACH OF WARRANTY; OR OTHERWISE; WHETHER OR NOT ANY REMEDY OF BUYER IS HELD TO HAVE FAILED OF ITS ESSENTIAL PURPOSE, AND WHETHER ACTIONS HAS BEENADVISED OF THE POSSIBILITY OF SUCH DAMAGES OR NOT. Additional SupportAdditional product and company information can be obtained by visiting the Actions website at:目次1实用规模52测试仪器与衔接53测试目标参数64测试办法74.6 动态规模114.9 本底噪声扫描144.10 频响曲线164.12THD+N曲线184.13 SRS WOW曲线184.14 Line In184.16 FM灌音205附录211、实用规模:本文档实用于媒体播放器样机的计划级音频部分的评估测试.2、测试仪器与衔接音频剖析仪:AP2700或AP2722电源:干电池或锂电池或周详电压源负载: 33欧姆/16欧姆/8欧姆电阻负载旌旗灯号源:FM旌旗灯号产生器,AP2722或AP2700,MP3播放器+音箱耳机: 16欧姆/24欧姆/32欧姆电源电阻负载阁下声道电缆待测样机音频剖析仪PC3、测试目标参数1、输出幅度(Max Amplitude)2、输出功率(Output Power)(最大功率&最大不掉真输出功率)3、总谐波掉真加噪声(THD+N)4、地噪声(Ground Noise)5、信噪比(SNR)6、动态规模(Dynamic Range)7、串扰(Crosstalk)/ 通道分别度(ChannelSeparation)8、通道不服衡度9、本底噪声曲线(Ground Noise)10、频率响应曲线(Frequency Response)11、EQ曲线12、扫描THD+N曲线测量13、SRS曲线测量14、Line In 测试15、MIC灌音测试16、FM灌音测试17、主不雅听觉后果18、欧洲声压尺度限制第二部分(EN50332 Limit Part2)4、测试办法描写1.输出幅度起首将待测样机设置为播放须要测量频点的正弦波,比方1KHz 或者100Hz,调节音量(测最大幅度时将音量调到最大;测100mV时调节音量使输出幅度最接近100mV),连招待测样机与音频剖析仪,衔接模仿电阻负载,按照上图设置AP2722的测试软件,待样机输出稳固后,切换声道,分别记载 A.B通道的测量数据.输出幅度一般须要测试100Hz,1KHz,10KHz,14KHz和20KHz.2.输出功率起首将待测样机设置为播放1KHz正弦波,连招待测样机与音频剖析仪,衔接模仿电阻负载,按照上图进行输出功率测量设置,从0级到最大,转变输出音量,切换声道,分别记载A.B通道的测量数据.盘算参考负载电阻按照现实衔接的电阻负载进行设置,假如负载为16欧姆,则将Watts内的数值改为16欧姆,一般测量中,负载为33欧姆.输出功率与输出幅度可以进行如下换算:(4-1)最大输出功率:当音量最大(THD+N不超出-60dB)时,输出的功率最大不掉真输出功率:当某音量下,THD+N参数最好时,输出的功率3.总谐波掉真加噪声起首将待测样机设置为播放待测频率的正弦波,连招待测样机与音频剖析仪,衔接负载电阻,并按照图4-3进行软件设置,调节音量,使得读取到的数据最好的情形下,切换声道,分别记载A.B通道的测量数据.如需测量A-Weight(A加权),运用AP2700仪器,在Fltr选择Slot 2# ,运用AP2722仪器,选择A-Weight.运用完成后,还原为NONE.4.Ground Noise(地噪声)衔接测试装备,接好负载电阻.测量最大地噪声时,将音量调到最大,播放0Hz文件,分别记载A.B声道的测试数据;测量100mV 的低噪声,先播放1KHz文件,调节音量使输出幅度最接近100mV,然后保持此音量并播放0Hz文件,分别记载A.B声道的测试数据.如需测量A-Weight(A加权),运用AP2700仪器,在Fltr选择Slot 2# ,运用AP2722仪器,选择A-Weight.运用完成后,还原为NONE.5.信噪比起首将待测样机设置为播放1KHz(或100Hz,10KHz,14KHz)的正弦波,调节音量(测最大幅度时将音量调到最大;测100mV时调节音量使输出幅度最接近100mV),连招待测样机与音频剖析仪,衔接负载电阻,并按照图4-4的左半部分进行软件设置,将输出数据设为相对值,按一下F4键,使得软件可以或许记载下参考旌旗灯号幅度,此时测量数据应为0dBrA阁下.再播放0Hz文件,读取并记载相对数据.设置输出数据为绝对值,读取并记载绝对数据.切换到B通道,记载B通道的绝对数据,再将数值记载项改为dBrB,读取并记载相对数据.相对数据与绝对数据的关系如下:4-2)上式中,Vs为参考旌旗灯号幅度,Vn为读取到的绝对数据.对于干电池计划,须要测量BAT端为最高电压和最低电压时的SNR.一般一节干电池计划,测量电压为1.5V和1.0V.如需测量A-Weight(A加权),运用AP2700仪器,在Fltr选择Slot 2# ,运用AP2722仪器,选择A-Weight.运用完成后,还原为NONE.6.动态规模衔接测试装备,接好负载电阻,设置音量,在最大音量下,播放目次\\srv-file\PUBFile\test-lib\Lib_AudioTestFiles\Standard_AudioTest_V1.1\MP3下的文件,测量THD+N,得到的数据加上-40dB即为动态规模.记载数据.7.串扰测量接好负载电阻,衔接测试装备,设置样机在输出幅度为最接近100mV的音量下,分别播放阁下单声道文件(3和,和,和,和),按照图4-5设置测试项为Crosstalk,调节通道,读取并记载数据.8.通道不服衡度通道不服衡度暗示阁下通路输出幅度的不同,按照上图读取并记载数据.测量A通道选择A,测量B通道选择B.9.本底噪声曲线扫描(音频剖析仪的FFT运用)衔接测试装备,接好负载电阻,并按照以下步调进行设置:按下Page2,选择扫描面板并在主菜单下选择Digital Analyzer(数字剖析面板).消失如下窗口:设置完成数字剖析面板后,进行扫描设置:将纵坐标设置为FFT的幅度,将横坐标设置为FFT的频率,设置起止频率为音频规模,如20~22KHz,此设置为测量输入旌旗灯号的FFT分量.设置完成后,按下上图的GO按钮,开端进行剖析,得到上图右边的黄色数据.此曲线即为当前时光点旌旗灯号的频谱,因为测量中运用音源为0Hz文件,即噪声文件,上图数据为样机的噪声平台(本底噪音).别的运用FFT还可以或许测量谐波掉真等用处.10.频响曲线测量相似于FFT扫描,设置如下图的频率响应曲线扫描,完成后,样机在待测音量下播放文件,同时按下GO按钮,开端进行数据抓取.音源为开端和停滞10秒为1KHz正弦波,尔后从20Hz开端,以1%的速度增长,直到22KHz,在输出频率为1KHz时,按下F4键,保管当前频响曲线的参考值(0dBr).测试音乐播放完后,扫描会主动停滞.保管数据.一般频率响应曲线是在最大音量下测量到的,是以,频率响应可以与最大输出幅度互相转换.频响曲线越平展,对于旌旗灯号的还原度越好.11.EQ曲线测量音效指MP3播放时,在解码中增长滤波器,使得输出的音频旌旗灯号在某些频段上增强或者削弱,EQ曲线是测量在各类音效下的频率响应曲线.播放文件为,起首将样机的输出音量调到最大,音效为Normal,按照频率响应曲线的设置办法进行设置,但要选择扫描设置窗口中的Append选项.在样机输出达到1KHz阁下时,按下F4键保管当前参考值.接下来修正音效为Rock.Jazz……等,从新播放测试文件,得到一组曲线.修正线宽和色彩,并保管数据.每条曲线都以Normal在1KHz的值为参考0dB.对于EQ,同时也须要测量THD+N,测试办法详见下一末节.对于每一种音效,都须要保管一条THD+N的曲线.EQ的THD+N扫描文件运用12.扫描THD+N曲线测量不合频率下,THD+N也不尽雷同.相似于频率响应曲线和EQ曲线的测量,在根本测量面板上,修正测量选项为THD+N Ratio.在扫描面板上,修正纵坐标为THD+N.播放文件,同时点击按钮“Go”,开端扫描,停滞后,调剂测量规模,包管曲线有较大的分辩率,保管数据.13.SRS WOW曲线测量SRS WOW的测量包含4个分量选项,SRS 3D,Focus,Trubass和默认SRSWOW(SRS 3D=8 ,Focus=8,Trubass=4);每一种分量下须要进行2个不合文件的播放测量,和(0相位和90相位).测量SRS WOW曲线时,体系衔接和设置与测量频响曲线雷同,选上扫描设置窗口中的Append选项,音量改为24级(为防止输出饱和).起首测量SRS 3D,将SRS 3D分量调节为10,将Focus 和Trubass分量调节为0,播放F44.mp3文件,待输出频率到达1KHz时,按下F4,保管相对参考值.接下来须要测量SRS 3D播放文件和剩下三个分量的6项测量.以上七个测量数据均以dBr 为单位,绝对参考值为SRS 3D的0相位在1KHz的输出幅度.最后在一张图上保管8条曲线输出,即为SRS WOW的测量成果. 14.Line In测量假如样机带有Line In接口,可以运用音频剖析仪输出正弦波,经由过程样机灌音,再进行播放,运用音频剖析仪进行测量.输出设置装备摆设如下图,设置装备摆设完成后,将剖析仪的旌旗灯号输出端口衔接到样机的Line In接口,选择Line In,录制MP3文件,再回放,测量SNR和THD+N.因为体系会对Line In旌旗灯号进行放大,是以,可能产生饱和,在肯定FW中设定的增益后,选择适合的输出幅度进行测量.一般固件会将增益设置为0dB,可以采取以下设置进行:对于213X系列/22XX:Audio Precision的输出可以设置为2.6Vpp和0Vpp;对于9X系列(不包含22XX):Audio Precision 的输出可以设置为1.8Vpp和0Vpp.分别灌音得到旌旗灯号和噪声,输出测量时不必带负载.须要时可用示波器不雅察输出波形.213X系列/22XX的正常指标约为:幅度490mV,THD+N-80dB,SNR-83dB.9X系列的正常指标约为:幅度275mV,THD+N-74dB,SNR-78dB.15.MIC灌音测试运用声压计测量布景噪声声压等级,设置为Lo量程,Fast模式,A加权.布景噪声须要小于60dB.运用MP3播放器播放1KHz歌曲,此播放器应包管此时输出的掉真度不高于-60dB,将播放器衔接到音箱上,假如是立体声音箱,须要去掉落一个音箱,因为相关多音源在空间中会产生叠加,导致DUT处的声压过高或者过低.测试进程中,尽量保持安静.在MIC处,运用声压计测量声压等级,设置为Hi量程,Fast模式,A加权.操纵可以参考下图.调节音源音量,使得测量点的声压等级为90dBA,在此前提下,DUT的MIC偏向也应当对着音源偏向,进行灌音.灌音停滞后,将灌音文件重放,并在音频剖析仪长进行最大输出幅度和掉真度的测量,并记载数据.16.FM灌音测试运用FM旌旗灯号产生器,在90MHz,98MHz和106MHz三个载波频点,具体可以《参考FM测试尺度》,产生60dBuV的FM旌旗灯号输出,调制旌旗灯号为1KHz正弦波,在样机长进行灌音并保管文件.在最大音量下,进行最大幅度.THD+N的测量.17.主不雅听觉后果运用16欧姆.24欧姆和32欧姆负载耳机,在比较安静的地方,播放静音文件,操纵机械,包含转变音量,切换其他功效等,留意是否能听到细微的噪音,启动和停滞.开机关机.Standby和叫醒进程是否消失POP音.播放单声道文件,是否串音显著.播放正常歌曲,在主不雅听觉上是否掉真.声音是否清楚,音量变更是否平均,EQ模式是否有用,Video播放,MIC灌音,FM灌音,Line In等是否消失人耳可以或许感知的掉真等.18.欧洲声压尺度限制第二部分(EN50332 Limit Part 2)按照测量最大输出幅度,设置音频剖析仪,播放文件Gauss_Noise_-10dB.MP3,测量样机输出电压.调节音量,使得阁下声道的输出幅度都方才低于150mV时,将所有音效都测量一遍,假如消失超出150mV,再减小音量,直到所有音效的输出幅度都低于150mV.记载当前输出幅度和音量等级.文件目次:\\srv-srd\Test-File\test-lib\Lib_AudioTestFiles\OtherTestFiles\Gauss_Noise5、附录1.测量旌旗灯号源文件路径(1)通俗测试音频文件.测试文件可以在目次下找到.测试文件包含:NO1_16_200_44.MP3NO1_16_200_44.WMANO2_16_15K_44.MP3NO2_16_15K_44. WMANO3_16_1K_44.MP3NO3_16_1K_44. WMANO4_16_0_44.MP3NO4_16_0_44. WMANO5_16_1KR_44.MP3NO5_16_1KR_44. WMANO6_16_1KL_44.MP3NO6_16_1KL_44. WMANO7_16__44.MP3NO7_16__44.WMANO8_16_127_44.MP3NO8_16_127_44.WMANO9_16_20K_44.MP3NO9_16_20K_4NO3_16_1K_44暗示编号3号的旌旗灯号频率为1KHz,44.1K 采样率.注:测试WMA文件音频技巧指标与测试MP3文件音频技巧指标办法雷同.数据记载在表格中有添加.(2)音效曲线测量文件测试文件可以在目次下找到,包含:fr_-20db.OGGfr_-20db.wavfr_-20db.wma-20dB或者0dB暗示衰减为-20dB或者不衰减.(3)SRS评估音频文件测试文件可以在\\srv-file\PUBFile\test-lib\Lib_AudioTestFiles\Standard_Swept_V1.0\SRS扫频测试文件目次下找到.测试文件包含:(3)单声道测试文件:\\srv-file\PUBFile\test-lib\Lib_Music_Mp3\Lib_Mp3_1chmute2.名词解释SNR: 信噪比某个信道中,旌旗灯号幅度与噪声幅度的比值SNR= -20log(V噪声/V旌旗灯号)单位:dB“旌旗灯号”测量一般采取的是指定输出电平的中频段正弦旌旗灯号(平日为1kHz),因为测量不成防止的会增长白噪声,这里的旌旗灯号现实为旌旗灯号+噪声,但正弦旌旗灯号幅值弘远于噪声幅度,在此将噪声疏忽.“指定电平”平日是指装备的最大标称或尺度的工作电平.“噪声”测量必须指定测量带宽和加权滤波器.两个测量的比值就是装备的信噪比.是以,在参考旌旗灯号幅度大小雷同时,信噪比与本底噪声可以互相转换.因为不合客户有不合的尺度,参考旌旗灯号幅度大小是不合的,是以,必须留意此时SNR的意义是否与客户端信噪比意义雷同.别的,SD&Analog部分经常给出信噪比属于DAC+PA的信噪比,因为计划本身消失干扰,是以,计划测量到的SNR不会超出SD部分给出的数据,但2者会比较接近.CROSSTALK: 分别度(串音,通道隔离度)双通道中,一个通道的输出旌旗灯号电压与在另一个通道引起的旌旗灯号电压之比.CROSSTALK= 20log(V1/V2) 单位:dBV1指无旌旗灯号输出通道的电压均方根值,V2指有旌旗灯号输出通道的电压均方根值,平日V2是1kHz正弦波产生的.串音一般是运用剖析仪调谐到产生器频率的带通滤波器进行选择性测量,以便能测量等于或低于宽带噪声电平的串音.这不但是出于理论上的斟酌原因;当旌旗灯号的幅度处于宽带噪声电平之下10dB~20dB,人耳可以或许区分出象正弦波如许的相关旌旗灯号.A通道到B通道的串音与B通道到A通道的串音其实不是完整一致的.两个偏向上串音具有不合值平日是电路的计划和庞杂的寄生电容引起的.总谐波掉真(THD)THD(不要与THD+N,总谐波掉真加噪声相混杂)平日是由一系列单独谐波幅度测量成果盘算出来的,而不是一次测量得到的.THD是单独谐波幅度的平方乞降开方之后得到的.THD技巧指标一般要解释包含在盘算中的最高次谐波的次数;比方,“THD含盖到5次谐波”.THD其实不是经常进行的测量,因为它请求用一个相当不经常运用的剖析仪来测量低于正常工作电平很多的某次谐波,并且要主动或手动盘算出成果.应留意的是,很多早期的THD+N构造的剖析仪在其面板上标注的是THD,并且很多人在运用的现实是THD+N技巧时,以为是THD测量.总谐波掉真+噪声(THD+N)今朝最经常运用的掉真测量办法就是THD+N技巧了.个中的重要功效块就是可调谐的陷波器.在工作时,该滤波器手动或主动调谐到正弦波的基波频率上,以便基波被很大衰减.所设计的滤波器现实在2次和高次谐波处没有拔出损耗,所以谐波根本上无衰减地经由过程.宽带噪声,与AC电源有关的哼声和任何其他处在陷波器频率高低的干扰旌旗灯号也可以无衰减地经由过程;这也就是“+N”(加噪声)部分的由来.THD+N技巧是极为吸惹人的,因为DUT输出中除了纯测量旌旗灯号的任何成分都邑使测量降低.低的THD+N测量成果不但解释谐波掉真低,并且也解释哼声,干扰旌旗灯号,以及宽带白噪声也是比测量值低(或等于测量值).所以THD+N比任何其他的掉真测量技巧更能解释问题,它只用一个数据就能解释DUT是否消失大的问题动态规模:一个旌旗灯号体系的动态规模被界说成最大不掉真电温和噪声电平的差.而在现实用处中,多用对数和比值来暗示一个旌旗灯号体系的动态规模,比方在音频工程中,一个放大器的动态规模可以暗示为:D = 10lg(Power_max / Power_min)=20 lg (Vout_Max/Vout_Min)运用数字量衰减的旌旗灯号的目标是包管当前功率放大器没有包含自身消失的较大谐波掉真.因而假设当前输出旌旗灯号的THD+N测量数值为Ground Noise的数值.此时的THD+N的分贝数值暗示Ground Noise与输出旌旗灯号的比值,加上数字衰减掉落的部分现实上得到的是Ground Noise与最大不掉真输出旌旗灯号的比值.SRS WOW技巧SRS(Sound Retrieval System)是由SRS研讨所开辟的.最具代表性的3D立体声技巧.该技巧的焦点是可以运用2个扬声器获得围绕立体声的后果.更具体一点说,声波在周边各空间点都有其特定的音量振幅.传播速度以及地位参数等,人的耳朵可以异常敏锐地剖析这些数据,捕获声音的强弱.移动偏向以及地位.此时,消失声音的滞后和破音(当声波碰着外耳之后消失乱反射的现象),在通俗扬声器中对声波延迟进行恰当处理之后,再行输出的技巧即为SRS技巧.典范测量单位意义解释:0dB: 指功放装备发出的电旌旗灯号没有经由任何衰减的最大输出幅度.0dBr 参数:指相对于参数的幅度(功率)的比值,个中参数为体系中的标定固定值.dBV: 指与1伏特(1V)旌旗灯号比较得出的分贝数值.dBm: 指与1毫瓦(1mW)旌旗灯号比较得出的分贝数值.dBu或者dBv: 指与0.774V(0.774V在600欧姆负载上产生1mW功率)旌旗灯号比较得出的分贝数值.dB SPL(Sound Pressure Level):指声压1Pa(1牛顿/平方米)对应的等级.1Pa对应94 dB SPL.以上功率对数在不合范畴有不合的默认值,如在通讯范畴内,有75欧姆和50欧姆等须要留意.AWeight Filter:在心理学中,人耳对应的频率响度曲线不是平展的,而是相符Fletcher-Munson 的等响曲线( Equal Loudness Level Contours ),A Weight Filter 暗示基于40Phon的Fletcher-Munson曲线.声压等级(Sound Pressure Level):指声音能量在空气中传播,对于吸收装配的震撼传播,单位是Pa.1Pa=1N/平方米=94dB SPL 个中,0dB SPL是指人的可闻阈值,其绝对值一般是0.00002帕斯卡(牛顿/平方米)欧盟尺度EN50332:此尺度一共有2个部分,第一部分划定了整机携带耳机的输出声压等级限制,不超出100dB SPL.第二部分划定了整机不携带耳机的输出电旌旗灯号最高不超出150mV.对于MP3/MP4产品来说,一般须要经由过程的是第一部分(声音旌旗灯号),即声压等级不超出100dB SPL.而在现实研产临盆中,绝大部分单位没有前提进行这一部分测试.是以,我们须要经由过程第二部分(电旌旗灯号)即可,在斟酌配备耳机时,选择适合敏锐度的耳机,即可经由过程第一部分.当然,以上数据都是在特别的输出旌旗灯号下测量到的.尺度划定,这个特别旌旗灯号的平均功率谱密度是安稳的,可以模仿音乐的.现实采取高斯噪声,在数字媒体播放器中,数字量衰减10dB.现实测量文件可以参考或者运用Gauss_Noise_-10dB.MP3文件.假如耳机的敏锐度是90dB/mW,其线圈电阻为32欧姆.则在输入为1000Hz旌旗灯号,1mW功率时,产生的声压在人头模子中是90dB SPL.当然,因为耳机的频响不服坦,对消失于音频全频段的高斯噪声来说,标称敏锐度和现实测量到的声压消失必定的误差,但一般测量值会低于盘算值.对于输出电旌旗灯号幅度的限制,可以经由过程播放Gauss_Noise_-10dB.MP3尺度测试文件,在AP测试仪上,经由过程20Hz~22KHz的A-weight加权滤波器进行RMS幅度测量,得出的数据即为尺度中的输出电旌旗灯号幅度.测试声压等级时,须要运用人头模子,模仿耳机对人耳的感化.如下图:测试文件提取的部分特点.高斯噪声时域波形.高斯噪声频谱剖析.Version HistoryDate Revision Description11th June., 2007 第一版正式宣布.8th Dec.,2007 增长频响曲线的测量,本底噪音频谱剖析的测量,增长典范单位的解释,修正掉真度测量部分的解释,增长信噪比部分的名词解释.15th Jan., 2008 1.2 增长Line In灌音,FM灌音部分测试解释,输出功率测试和动态规模测试.24th Apr., 2008增长MIC灌音,测试干电池计划电压(1.5V和1.0V,运用周详电压源)对SNR的影响.增长31.5Hz,20KHz的输出幅度测试项目和20KHz掉真度的测试项目.增长通道不服衡度的项目.修修正态规模曲目路径.增长WMA音源测试.25th June., 2008 增长A加权测试项目及解释增长THD+N的频率扫描项目及解释.增长EQ下的 THD+N曲线扫描解释.增长欧盟尺度EN50332 Part2 测试办法及测试文件解释增长欧盟尺度EN50332声压等级解释解释.15th Sept., 2010 更改测试文件:删除31.5Hz.200Hz.15KHz,增长100Hz.10KHz.14KHz增长测试100mV下输出幅度的解释增长测试100mV下THD+N的解释增长测试100mV下地噪声的解释增长测试100mV下SNR的解释增长测试100mV下crosstalk的解释。

音质测试方法讲解

音质测试方法讲解

放音质量测试目的:测试耳机、扬声器的相关指标输出参数是否符合标准测试条件:1、所有指标均在稳态(背光关闭、无操作20秒后)下测量, 测试文件为48KS/s_16bit_PCM_wav格式(从测试工具中生成,点击所需要测试的指标,然后保存即可)2、声压级测试条件:●消音室环境●扬声器与声压仪水平距离30cm,垂直距离0cm●用扬声器以最大音量播放2kHz正弦波测试方法:●消音室环境●扬声器与声压仪水平距离30cm,垂直距离0cm●用扬声器以最大音量播放2kHz正弦波期望结果:扬声器输出其它测试项:对扬声器的稳定性测试:用cool edit制作一段白噪、粉噪声音文件放在设备中播放12小时、24小时,再次验证扬声器振膜是否有衰老,对比第一次的测试结果声音效果测试:用不同的音乐分别测试扬声器的高、中、低频段最大音量播放时的声音效果(用试音音频文件:)测试工具介绍:RightMark Audio Analyzer 6.2 (此软件是一款声卡等音频设备的评测软件,功能相当全面,比如:频率响应、噪声水平、动态范围、总谐波失真、立体声分离度以及互调失真等指标它均可测定。

测定出的数据以曲线图表显示,非常直观,支持生成网页形式的评测结果,便于对比查看和保存。

)关键词解释:1.1Frequency Response频率响应(FR:Frequency Response):频率响应是指将一个以电压输出的音频信号,产生的声压随频率的变化而发生增大或衰减、相位随频率而发生变化的现象,这种声压和相位与频率的相关联的变化关系称为频率响应。

简单理解,频率响应,反应播放设备的各个频率的声音信号的信号相对大小是否保持面貌理想情况下,频响曲线应是一条直线。

好的频响曲线在每隔一个频率点都能输出稳定足够的信号,不同频率点彼此之间的信号大小均一样,然而在低频与高频部分信号的重建比较困难,所以这两个频段都会出现衰减现象。

输出品质越好的频响曲线就越平直,反之不但在高频和低频处衰减的很快,一般频段也可能出现抖动现象。

AUDIO国标测试SOP

AUDIO国标测试SOP
图片(五)
3. 音频信噪比 技术要求 ≧90dB 测试讯号: 立体声音频----音频信噪比----1kHz, 0dB;0 电平 Function Reading 设定:Amplitude Filter 设定: A-weighting 和 20kHz apogee low pass filter DVD Player speaker 设定: Large 分别播放测试 1kHz, 0dB;0 电平信号, 再由 function reading 里, 选取 A channel 和 B channel


16KHz
18KHz
dB ±3
±2
±1
dB ±3
±2
±1
dB ±3
±2
±1
dB ±3
±2
±1
dB ±3
±2
±120KHzdB源自±3±2±13
音 频 信 A 计权 噪比 不计权
4 失真加 20K LPF
噪声 (1KHz)
A 计权
5 动态范围(1KHz)
dB ≥90 ≥95 ≥100 dB ≤-65 ≤-70 ≤-75 dB ≥80 ≥85 ≥90
DVD 音频国标测试作业指导书
(国标 电子三所测试片)
一、测试准备: 1、 测试设备、碟片: 测试设备使用 AUDIO PRECISION, 使用 三所国标测试片如图一所示
图片(一) ( AUDIO PRECISION 测试仪) 此处为 AUDIO PRECISION,图片,包含接线说明、设备各个端子的功能描述、测试软件的外观、PC 的连接图,如图二所示
左声道
右声道
图片(二) (测试仪的左右通道连接应与样机的左右通道连接相对应) 测试平台要求: 1、 送测平台的软件版本和功能确认,先确认 setup menu 上的音频相关设定是否正确, (setup menu 上 动态范围是否为 0, key shift 设定是否为 0,DOWNMIX,杜比设定) 2、 平台仪器连接检查,仪器使用注意事项;(测试前先开平台电源再打开仪器,测试完后先关掉仪 器再关平台电源。) 3、 测试申请表。。。。包含需要测试的项目、规格以及伺服版本和软件版本,如果客户有自己的规格, 则按客户规格来测试(并把客户规格收录),否则按依客户情况不同选用不同 SUNPLUS 规格(测 试全面或部分项目,加严或放松的规格) 4、 检查测试仪器、测试平台是否有效接地、操作人员是否佩带静电环,测试用电源是否干净,周围 是否有大功率马达或烤箱工作会影响测试结果? 二、测试流程: 测试设备使用 AUDIO PRECISION, 使用 三所国标测试片不需开启 Test File, 可直接用 Analog Analyzer 观察数据, Analog Input 中 channel A 和 channel B 设置在 BNC-Unbal ,如图三所示

手机音频测试中常见测试标准与测试项目

手机音频测试中常见测试标准与测试项目

手机音频测试中常见测试标准与测试项目在多技术集成的复杂电磁环境中,越来越多的外界干扰影响着音频的实际使用效果,然而终端产品(如手机)的音频质量是影响用户体验的关键因素,针对近期众多客户咨询音频测试的情况,摩尔实验室(MORLAB)的工程师依据相关标准,跟广大读者解析国内外音频测试的常见主要要求。

音频测试的主要标准:国内标准:GB/T 15279-2002 YD/T 1538-2011 国外标准加拿大CS-03 PartVIII 美国FCC Part68 欧洲标准EN50332/300903 国际标准TIA-968/810/920 和3GPP TS 51.010-1 系列等等测试项名词解析:SLR-发送响度评定值:SLR(Sending loud rating)是计算发射方向的绝对响度,以此判定话音信号是否适合听众,它是一种基于目标单音测量来表示发送频率响应的方法,灵敏度单位为dBv/Pa。

根据ITU-T P.79 公式计算频段4 至17 频段的SLR。

并m=0.175,和ITU-T P.79 中的发送加权因子。

RLR-接收响度评定值:RLR (Receive Loudness Rating)是计算接收方向的绝对响度, 以此判定话音信号是否适合听众,它是一种基于目标单音测量来表示接收频率响应的方法。

灵敏度单位为dBPa/v。

根据ITU-T P.79 的公式计算频段4 至17 的RLR,采用下表的接收加权系数,m=0.175。

STMR-侧音掩蔽评定值:STMR(Side Tone Masking Rating)侧音通道指的是麦克风接收到的信号输出到电话听筒之间的通道。

从送话器到受话器的声传输称之为侧音。

侧音掩蔽评定值是基于客观单音的测试,表示仿真嘴至仿真耳间的通路损耗。

参照ITU-T P.79 公式和下表的加权系数(非密合情形),使用m=0,225 计算侧音损耗(dB)和STMR(dB)值。

并显示侧音衰减曲线。

音频测试参数解析

音频测试参数解析

Frequency Response频率响应音响系统的频率特性常用分贝刻度的纵坐标表示功率和用对数刻度的横坐标表示频率的频率响应曲线来描述。

频率响应是对MP3播放器的数模/模数转换器频率响应能力的一个评价标准。

好的频率响应,是在每一个频率点都能输出稳定足够的信号,不同频率点彼此之间的信号大小均一样。

然而在低频与高频部分,信号的重建比较困难,所以在这两个频段通常都会有衰减的现象。

输出品质越好的装置,频率响应曲线就越平直,反之不但在高低频处衰减得很快,在一般频段,也可能呈现抖动的现象。

频率响应是指将一个以恒电压输出的音频信号与系统相连接时,音箱产生的声压随频率的变化而发生增大或衰减、相位随频率而发生变化的现象,这种声压和相位与频率的相关联的变化关系(变化量)称为频率响应,频率响应范围是最低有效声音频率到最高有效声音频率之间的范围,单位为赫兹(Hz)THD+N 总谐波失真+噪声THD+N是英文Total Hormonic Distortion +Noise 的缩写译成中文是“总谐波失真加噪声”。

它是音频功率放大器的一个主要性能指标,也是音频功率放大器的额定输出功率的一个条件。

实际的音频功率放大器有各种谐波造成的失真及由器件内或外部造成的噪声,它有一定的THD+N的值。

这个值一般在0.00n%-10%之间(n=1~9)。

THD+N表示失真+噪声,因此THD+N自然越小越好。

但这个指标是在一定条件下测试的。

同一个音频功率放大器,若改变其条件,其THD+N的值会有很大的变动。

一般说,输出功率小(如几十mW)的高质量音频功率放大器(如用于MP3播放机),它的THD+N指标可达10-5,具有较高的保真度。

输出几百mW的音频功率放大器,要用扬声器放音,其THD+N一般为10-4;输出功率在1~2W,其THD+N更大些,一般为0.1~0.5%。

THD+N这一指标大小与音频功率放大器的结构类别有关(如A类功放、D类功放),例如D类功放的噪声较大,则THD+N的值也较A类大。

汽车音响指标测试方法

汽车音响指标测试方法

车载音响指标测试方法GENERAL OUTPUT POWER CONNECTOR1. BACKUP B+ -------------- YELLOW WIRE 黄色2.ACC (IGN) -------------- RED WIRE 红色3.GND(GROUND) -------------- BLACK WIRE 黑色4. RR + (REAR RIGHT) -------- VIOLET 灰色5. RR – (REAR RIGHT) -----------VIOLET/BLACK 灰黑6. RL+ (REAR LEFT) ------------GREEN7. RL- (REAR LEFT) -------------GREEN /BLACK8. FR+ (FRONT RIGHT) -----------GRAY9. FR- (FRONT RIGHT) -----------GRAY/BLACK10.FL+ (FRONT LEFT) ------------WHITE 白色11.FL- (FRONT LEFT) ------------WHITE/BLACK 白黑12.PHONE MUTE ------------------PINK13.AUTO ANTENNA ----------------BLUE 兰色14.DIMMER ----------------------ORANGE 橙色15.FRONT LINE OUT (RCA)---------BLACK R- CH RED L-CH WHITE16.REAR LINE OUT (RCA)----------GRAY R- CH RED L-CH WHITEAM测试(AM SECTION)1. MODULATION: 30%.(测试条件无明确规定时适用).2. 频率:AF= 400HZ3. 标准输出: 1 W - 4 0hm LOAD 2V 输出.4. 电源电压: 14.4 V5. SSG 输出单位: dB/uV EMF6. DUMMY ANT - ** 读 SSG 的 DISPLAY 值减去–6dB 后的值.7. TREBLE/BASS/BALANCE/FADER/EQ - CENTER.8. LOUDNESS - OFF.测试仪器1. SSG= STANDARD SIGNAL GENERATOR 标准信号发生器2. SSVM=STANDARD SIGNAL VOLT METER 标准信号电压表3. AG=AUDIO GENETATOR 音频信号发生器一:中频测试 (INTERMEDIATE FREQUDNCY)1. SET(CAR AUDIO UNIT)频率设置为 600khz.2. SSG:RF=450khz OUT LEVEL=100dB.3. 调整SSG 的频率使 SSVM LEVEL最大为止.4. 当SSVM LEVEL 最大时,读取SSG 显示频率。

AMPLIFITER扬声器指标测试作业指导书

AMPLIFITER扬声器指标测试作业指导书

AMPLIFITER扬声器指标测试作业指导书*测试条件: 电压为14.4V;负载4欧;标准输出为2V;EQ为FLAT;TCD-784测试碟。

CD一、模拟输出电平(THD 0.5%)。

1播放TCD-784第2曲。

把EQ设置为OFF。

2调节音量输出到失真0.5%。

3记录被测机输出电压,根据V2除电阻(4欧)=P功率。

二、可调整书输出电平范围1播放TCD-784第2曲。

2调节音量为0。

3记录被测机输出电压为最低范围。

4调节音量为最大。

5记录被测机输出电压为最高范围。

三、音频幅频响应1播放TCD-784第2曲,调音量为2V,记录被测机输出电平为dB 1。

2播放TCD-784第3曲,记录被测机输出电平为dB 2,dB 2减dB 1为20Hz的音频幅频响应。

3播放TCD-784第4曲,记录被测机输出电平为dB3,dB3减dB 1为100Hz的音频幅频响应。

4播放TCD-784第5曲,记录被测机输出电平为dB 4,dB 4减dB 1为10KHz的音频幅频响应。

5播放TCD-784第6曲,记录被测机输出电平为dB 5,dB 2减dB 1为20KHz的音频幅频响应。

四、输出失真1播放TCD-784第2曲,调音量为2V。

2记录被测机输出失真%(加A计权)。

五、分离度1播放TCD-784第2曲,调音量为2V,记录被测机输出电平为dB 1。

2播放TCD-784第8曲,记录被测机输出电平为dB 2(加A计权),dB 2减dB 1为L-R CH分离度。

3播放TCD-784第10曲,记录被测机输出电平为dB 3(加A计权),dB3减dB 1为R-L CH分离度。

4 10KHZ的分离度的测试方法同伴1KHZ。

六、1KHz通道不平衡度(dB)1播放TCD-784第2曲,调音量为2V。

2记录被测机FL&FR输出dB数的差距为FL&FR KHz通道不平衡度。

3记录被测机RL&RR输出dB数的差距为RL&RR KHz通道不平衡度。

伴音曲线标准

伴音曲线标准
刻度对应的衰减量表见附录a3122测量方法a彩电置于av输入状态音量控制调至最大位置调节音频信号发生器1khz的输出电压使音频输出喇叭两端电压为10vpp如出现削波现象则可采用减半数值进行测试
1 范围 本标准规定了 LCD 彩色电视机产品伴音输出功率技术要求,音量控制曲线的规定及检测方法。 本标准适用于本公司 LCD 彩色电视机产品伴音控制曲线的检测。
≥3W+3W
同上
同上
30 吋 ~ 32 吋
≥4W+4W
同上
同上
37 吋 ~ 40 吋
≥6W+6W
同上
同上
注 1:外销机可×(0.8~1.2). 注 2:如特殊情况经批准可超出以上范围数据。
2.2 测量方法 a)彩电置于标准输入输出状态下,调节伴音调制度到 100%(主声道用 1kHz,重低音则用 120Hz); b)调节音量大小,直到 7%的伴音失真,此时伴音输出为最大有用电输出功率;c)改变伴音调制度 至 54%,调节音量至 100%,此时输出为最大输出功率(用有效值表或专用音频电压表测量)。 3 彩电伴音音量控制曲线的规定 3.1 要求 3.1.1 最大有用电输出功率时音量刻度位置 a)彩条信号(调制度为 87.5%)、1kHz 信号(调制度为 54%)RF 输入; b)调节音量,使伴音输出功率为最大有用电输出功率值。此时,伴音刻度应满足表 2 规定。
-8
音量
60
61
62
63
64
65
66
67
68
69
衰减
-8
-7
-7
-7
-7
-7
-6
-6
-6
-6
音量
70
71
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

音效曲线测试SOP
Prepared by
黄良勇Date
2019-06-05
拟制日期Reviewed by Date 审核人日期Authorized by Date 批准日期
修订记录
目录
1量测目的 (4)
2适用范围 (4)
3测试准备 (4)
3.1测试仪器 (4)
3.2环境搭建 (5)
4测试方法 (5)
5测试标准 (9)
音效曲线测试SOP
1量测目的
确立部门人员熟悉音效曲线的测试,介绍音效曲线测试的操作方法,供测试人员作参考。

2适用范围
用于Vocal、Electric、Jazz、Classic、Rock和Pop曲线的测试
3测试准备
3.1测试仪器
3.2环境搭建
1、准备好整机,将电源线束和音频线束接好;
2、音频分析仪Analog IN(模拟输入)信号线接到4个水泥电阻其中的一个;Analog OUT(模拟输出)
作为被测设备音频的输入,接到车机音频线的AUX端;
4测试方法
1、环境搭建好,将音频分析仪和被测设备上电;
2、在音频分析界面,在菜单栏打开Analyzer Function和Numeric Display窗口,Analyzer
Function窗口设置如界面所示;
3、在音频分析界面,在菜单栏打开Generator Function窗口,操作如下所示:
4、在音频分析界面,在菜单栏打开Sweep Graph1Config窗口,操作如下所示:
5、以上设置完,返回Generator Function,在Sweep ctrl选择Auto Sweep进行测试,确保Freqency
的开始和截止频率,具体设置如下:
6、点击运行按钮即可测试,在Sweep Graph1Display窗口点击Display Show即可观察测试的波形。

5测试标准。
