低压配电柜操作作业指导书正式样本

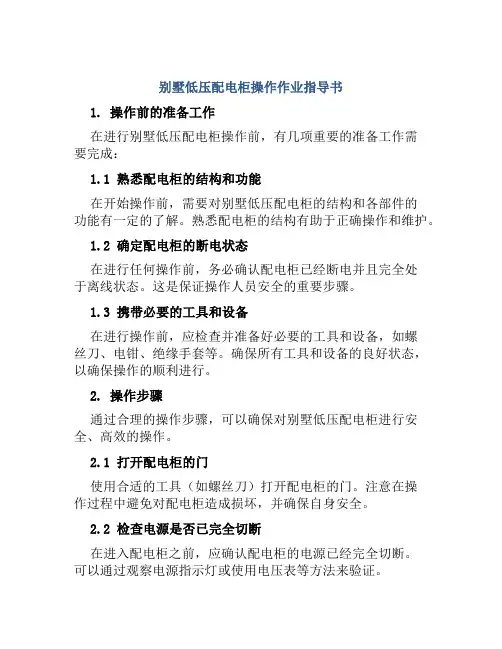

别墅低压配电柜操作作业指导书

别墅低压配电柜操作作业指导书1. 操作前的准备工作在进行别墅低压配电柜操作前，有几项重要的准备工作需要完成：1.1 熟悉配电柜的结构和功能在开始操作前，需要对别墅低压配电柜的结构和各部件的功能有一定的了解。

熟悉配电柜的结构有助于正确操作和维护。

1.2 确定配电柜的断电状态在进行任何操作前，务必确认配电柜已经断电并且完全处于离线状态。

这是保证操作人员安全的重要步骤。

1.3 携带必要的工具和设备在进行操作前，应检查并准备好必要的工具和设备，如螺丝刀、电钳、绝缘手套等。

确保所有工具和设备的良好状态，以确保操作的顺利进行。

2. 操作步骤通过合理的操作步骤，可以确保对别墅低压配电柜进行安全、高效的操作。

2.1 打开配电柜的门使用合适的工具（如螺丝刀）打开配电柜的门。

注意在操作过程中避免对配电柜造成损坏，并确保自身安全。

2.2 检查电源是否已完全切断在进入配电柜之前，应确认配电柜的电源已经完全切断。

可以通过观察电源指示灯或使用电压表等方法来验证。

2.3 检查电源线路和连接器的状况在进行任何操作前，应检查电源线路和连接器的状况。

确保电源线路无损坏、无短路，并确保连接器的稳固性。

2.4 检查配电柜内部的状况进入配电柜后，应仔细检查配电柜内部的状况。

确保没有异物、积尘等物质存在，确保线路接触良好。

2.5 进行必要的操作根据实际需要，进行必要的操作。

如插拔电源线路、更换保险丝等。

在进行操作时，务必遵循安全规范，并确保操作的准确性。

2.6 关闭配电柜的门在操作完毕后，应将配电柜的门恢复到原来的关闭状态。

确保门能够完全关闭，并注意防止夹损自身。

3. 操作安全注意事项在进行别墅低压配电柜操作时，需要注意以下安全事项：•确保操作人员具备相关的电气知识和技能，不懂的操作咨询专业人员。

•操作前确认配电柜已经断电，并使用正确的工具操作。

•避免在潮湿的环境下进行操作，以防触电事故发生。

•注意自身安全，佩戴绝缘手套等个人防护装备。

•遵循操作顺序，按照正确的步骤进行操作。

低压配电柜作业指导书

宜昌南玻硅材料有限公司Yichang CSG Polysilicon Co.,Ltd上广电、泰豪低压设备作业规程试行版编制：审核：批准宜昌南玻110KV变电站我公司低压配电室设备采用上海通用电气广电股份有限公司和泰豪科技（深圳）电力技术有限公司生产的MLS-5.0型和GCK(L)型低压配电设备。

MLS-5.0型低压配电设备框架结构采用进口敷铝锌钢板经特殊模具加工而成，用自攻螺丝或六角螺丝连接、组装成各种矩形结构和功能单元。

柜内区域划分成：水平母线室、垂直母线室、功能单元室、出线端子室，达到IP2X的防护要求。

GCK(L)型低压配电设备框架结构采用进口敷铝锌钢板加工而成，柜内各功能室严格分开，其隔室主要分为功能单元室、母线室、出线端子室。

现针对公司生产用电性质与变电站维修人员配制情况，对我司低压配电室电气设备的巡视、维护、及试验做出以下规定。

低压配电装置的巡视检查要求：正常运行时，要求值班人员每8小时对设备全面巡视一次，巡视检查项目如下：1、查看低压配电装置外壳表面是否出现局部漆膜颜色加深、焦黑起泡；2、用红外测温仪测试母线连接处是否发热、接触是否可靠。

3、查看是否从配电柜内部发出异常的声响，是否有烧焦的气味或痕迹；；4、查看低压配电柜上开关分、合指示灯指示是否正确，到位；5、查看装置上的卡圈或开口销是否脱落；紧固件有无松懈；6、查看配电柜门、盖是否关闭严密。

7、查看电缆出线及二次布线是否有烧焦的痕迹；线头是否脱落；低压配电设备的操作规定：1、一般情况下，低压配电柜各独立单元采用DCS遥控操作，现场操作柱上的选择开关均应切至“DCS”控制方式，仅在事故处理、应急操作时将选择开关置于“现场”控制，再通过就地分合闸按钮进行操作。

这些操作必须由检修人员进行。

2、抽屉功能单元有可靠的机械联锁装置，防止误操作和带负荷拔插，并通过操作手柄控制批示出功能单元的合闸、分闸、试验、抽插、连接、隔离位置。

联锁开关位置：⑴合闸位置—手柄上红色箭头垂直向上，抽屉锁定。

低压配电柜操作-作业指导书范例

编号：FS-QG-88214低压配电柜操作-作业指导书Low-voltage distribution cabinet operation-work instructions
说明：为明确工作目的、范围及操作秩序，减少不确定度，使人员队伍与目标管理科学化、制度化、规范化，特此制定。

1.目的
规范操作程序，保障安全，确保供配电系统正常工作。

2.范围
适用于XX花园管理处。

3.方法和过程控制
3.1停电倒闸操作
3.1.1严格执行电业倒闸操作规程
3.1.2按逆时针方向旋转90度断开所有负荷开关.
3.1.3按联络开关分闸按钮断开联络开关.
3.1.4按低压进线总开关分闸按钮断开电源.
3.1.5用测试良好的验电器验电
3.1.6确认无电后，装设接地线，在低压进线总开关上悬挂"严禁合闸"标示牌.
3.2送电
3.2.1当1#变压器供电，2#变压器备用时，首先检查接地线是否拆除，2#低压进线总开关是否断开.把联络柜转换开关打至联络2#位置.
3.2.3送电时顺序与倒闸顺序相反.
3.2.4当2#变压器供电，1#变压器备用时以上同.
3.2.5两台变压器同时供电时，把联络柜上转换开关拔至停止位置，断开联络开关，挂上"严禁合闸"标示牌.
4.质量记录表格
XXWY7.5-S01-F7《电力运行记录表》
请输入您公司的名字
Foonshion Design Co., Ltd。

低压配电柜操作指导书

低压配电柜操作指导书（需接管验收后修改）目的正确操作低压配电柜，保证人身及设备安全，保证大厦正常供电，避免误操作造成人身及设备事故，避免大面积停电。

使用范围适用于配电室内低压配电柜的日常运行维护及停、送电操作。

职责1.2 专业主管定期检查设备运行情况，及审查值班记录，发布倒闸操作命令。

1.3 值班员每日整点巡视、记录配电室内各种设备的运行状况，做好值班记录，执行上级的操作命令，搞好配电室卫生。

工作程序1.4 准备工作（停电操作时）1.4.1由专业主管或领班讲明本次工作内容，由该班值班员根据工作内容填写《倒闸操作票》或在《值班记录薄》上做扼要记录。

1.5 操作方式及要求；1.5.1在对整个低压柜进行维修清扫时应填写《倒闸操作票》，并在《值班记录簿》中作记录，工作完成后在《设备检修记录表》上做记录。

在做局部停、送电工作时应在《值班记录薄》的操作记录中记录清楚。

1.5.2操作时要穿绝缘鞋，并由两名电工在场，一名操作一名监护。

其中对设备较熟悉者做监护，操作人和监护人应先在模拟盘上对所填写的操作项目认真核对，执行监护。

1.5.3对低压柜全部进行停、送电时，应将联络开关445、467放在手动位置，并先停电容器后停其它各分路开关，最后再停401、402、403、404这四路低压开关。

送电时与此顺序相反。

1.6 注意事项1.6.1局部停电检修时，应确定要停电的范围，并填写《变电所配电室工作票》，避免造成大面积停电。

停电检修时应提前通知客户服务处向客户打招呼，避免给客人造成不必要的损失。

1.7 巡查制度1.7.1每值应对以下内容进行巡视检查：各项仪表指示是否正常；电路中各个连接点有无过热、发红、变色的现象；三相电流是否平衡；三相电压是否正常；各种低压电器有无异常声音及气味；空气开关、交流接触器的灭弧罩是否完好；配电装置及低压电器表面否清洁；电路器外壳有无凹凸不平及鼓肚现象，电路器有无异常声响，操作、维修通道是否保持通畅；接地线是否良好；母线运行是否正常，有无异常声响。

低压配电柜作业指导书

低压配电柜作业指导书1 目的规范MNS低压配电柜的操作、维护和保养。

2 适用范围为了保证对低压配电柜进行正确、安全操作与维护保养，制定本文件。

本文规定了MNS低压配电柜的操作、维护和保养步骤。

本文件适用于兰州输气分公司压缩机站场使用的低压配电柜操作、维护保养。

3 职责3.1输气站负责对本站所管辖的低压配电柜进行日常操作。

3.2维抢修中心负责对低压配电柜定期进行维护保养。

3.3供应站负责购买维护保养低压配电柜所需的专用工具及备品备件。

3.4 生产科负责安排、指导电气春检工作。

4 工作程序注：以下内容涉及的操作必须由操作人和监护人两人进行，且必须持有进网电工作业许可证。

4.1 Masterpact MT断路器操作4.1.1站内低压进线有两个回路，分别是发电机进线和市电进线（涩北站为两路发电机进线），采用Masterpact MT断路器进行分合闸操作。

4.1.2 Masterpact MT断路器为弹簧储能开关，操作人站在绝缘板上，在监护人的监护下，按下黑色合闸按钮，即可将断路器合上，按下红色分闸按钮即可将断路器断开。

4.1.3断路器有两种储能方式，分别是手动储能：拉下手柄6次直到听到“啪嗒”声和自动储能：断路器在每次合闸后弹簧自动再储能。

断路器是否储能可观察柜子上储能指示黄灯是否亮起，亮起说明弹簧储能已完毕。

4.1.4Micrologic 6.0A是Masterpact MT断路器的控制单元，用来设定断路器的一些重要参数（一般出厂已设定好），并可用来观察断路器三相电流值等。

4.2 MNS抽屉式开关操作4.2.1合闸:向里压下黑色旋转按扭并顺时针旋转至箭头指向开关连接位置。

4.2.2分闸:逆时针旋转黑色按扭至箭头指向开关断开位置。

4.2.3开关有连接位置（电源和负载接通）、分断位置（电源和负载断开）、试验位置（主回路断开，只接通控制回路）、移动位置（可将抽屉拉出）等。

4.2.4带有失压保护的开关在重新来电后必须先复位才能合上，复位方法是重新把开关打到断开位置，再重新合上即可。

低压配电柜操作作业指导书

一、目的
保证配电柜正常运行，确保供电正常。

二、适用范围
XXXX小区
三、方法和过程控制
3.1在操作配电柜前先检查各仪表指示灯是否正常。

3.2操作前，操作人员必须穿戴好绝缘鞋、绝缘手套。

3.3送电操作
3.3.1当变压器供电时，AA1柜进线总开关的分闸指示灯亮。

A.按下进线总开关合闸按钮，合闸指示灯亮。

B.将DP2“Ⅰ”位置,电容补偿启动
C.然后将负荷用电开关逐旋到相应的位置，各负荷开关指示灯亮。

3.4停电操作
3.4.1把所有负荷开关扳到相应位置，并检查指示灯是否灭掉。

3.4.2按下母线开关柜开关分闸按钮，分闸指示灯亮。

3.4.3把对应的无功功率补偿柜开关扳到“O”位置。

3.4.4按下进线总开关分闸按钮，分闸指示灯亮。

3.4.5停电操作完毕检查各开关、仪表、指示灯是否正常，并确认是否完全停电。

3.4.6在对配电柜检修时必须停电进行，挂上“有人工作，严禁合闸”标识，并且挂好接地线，有一人监护才能够进行。

检修完毕，拆除接地线，检查柜内没有工具及其它零配件，正常后方可进行规定程序送电。

四、支持性文件
01临时停电申请单
02配电房作业操作票
03 低压配电运行记录
04综合电房巡查表
05变配电设备维护保养记录06电房外来人员登记表。

低压带电操作作业指导书

低压带电操作作业指导书低压带电操作作业指导书一目的为了加强我公司低压带电作业安全工作，确保人身和设备的安全，现在根据有关规定结合实际制定本指导书。

二使用范围适用于我公司属下的400V电气设备三定义低压带电作业是指在不停电的低压设备上的工作。

管理办法和内容一）低压带电作业应保障人身安全、设备运行安全的原则下，可以不间断供电的情况下工作。

二）带电作业人员在工作前，应先视察工作地点确认可行后，填写【低压带电作业票】，列明工作地点、电压等级、安全措施、作业人、监护人等。

【电压带电作业票】要有主管工程师以上领导签字后，方可进行工作。

三）如下情况严禁带电作业1变压器低压出线2没有开关或保险的设备3有雷电或在雨天要进行户外作业或作业地点风力5级以上4相间或相对地的间隙过小，难以做好安全措施的低压配电柜或电容柜。

四）如下情况不宜带电作业1地点潮湿无法站在干燥的绝缘物上2夜间作业。

五）带电作业人员，监护人应有对的作业的安全知识、技能和经验的人担任，新人员和没有带电作业经验的人员不能单独担任带电作业和监护人工作、作业人员和监护人应该精神饱满，不能让精神欠佳的人员担任作业和监护工作。

六）低压带电作业应该设专人监护，至少一个监护人，监护人不得做其他工作，带电作业应使用有绝缘柄的工具，工作时站在干燥的绝缘物上进行，并带绝缘手套和安全帽，必须穿工作服。

戴手套可以防止作业时手触及带电体；安全帽可以防止作业过程中头部同时触及带电体及接地的金属盘架，造成头部接近短路或头部碰伤；穿长袖工作服可防止手臂同时触及带电体和接地体引起短路和烧伤事故。

禁止赤臂或卷起袖口工作。

严禁使用锉刀、金属尺和带有金属物的毛刷、毛掸等工具。

七）在带电的低压配电盘上工作时，应采取相间短路和单相接地短路的绝缘隔离措施。

在带电的低压配电盘上工作时，为了防止人体或作业工具同时触及两相带电体或单相带电体与接地体，在作业前，将相与相间或相遇地(盘构架)间用绝缘板隔离，以免作业过程中引起短路事故。

低压配电柜安全作业指导书

。
3.2.4检查供电变压器母线接触是否良好，变压器温控报警系统是否正常。
3.2.5 检查变压器冷却通风装置是否正常。
3.3每半年保养维修
3.3.1低压配电柜、变压器、动力控制柜（箱）停电检修由物业服务中心组织。
3.3.2对配电柜抽屉须停电检查，紧固各个端口，重点检查与母排连接夹头弹力，并对连接夹头清洁和加中性凡士林。
3.6.2严禁在感性负载的主回路中或电流互感器的二次回路中带电作业，电流互感器不得开路, 电流互感器的铁芯和二次绕组，均应有永久性、可靠性的保护接地。电压互感器不得短路。
3.6.3检修人员应向公司汇报带电检修设备的原因、时间，并经批准后方可进行检修。
3.6.4作业前应充分做好带电检修设备与其他设备的隔离保护措施，作业人员必须穿戴绝缘手套和绝缘鞋。
3.3.3对已停电的变压器除尘并检查紧固各类接线端子。
3.3.4检查开关接触器触头接触是否良好，动作是否灵活，若有老化及时更换。
3.3.5检查电容补偿柜内的电容是否存在过热、变形、失效等现象。
3.3.6对已停电的变压器和变压器冷却装置除尘。
3.4 年度保养维修
3.4.1详细检查、紧固所有配电柜开关、母排螺栓、并测试联络开关的电气、机械联锁装置，对开关机械转动部位加少量润滑油脂，清理电缆沟杂物并作好记录。
3.7.5检修完毕，由管理部主管对检修设备进行检查，确认无工具等其它东西遗留在设备内后，由原挂接地线人员拆去接地线，同时原挂牌人员拆去“有人工作，严禁合闸”的标识。
3.7.6由设备责任人严格按照送电程序对设备进行送电，并恢复正常。
3.7.7设备恢复供电后，设备责任人与工程部主管应确认运行正常后方能离开现场。
3.6.5管理部主管必须指定一名现场监护人，操作必须由两人执行，一人操作，一人监护。

配电柜作业指导书

配电柜作业指导书
（-）适用范围
本操作规程适用于场站高低压配电柜作业。

（二）危险因素
人员触电、机械伤害。

（三）作业名称
高低压电柜操作。

（四）操作关键控制点
上下游电源断电、悬挂警示标牌、了解现场环境及设备情况。

（五）主要的人员、工具材料准备及安全防护设施配置
必须有专业资格证书、两人以上、电工服、绝缘靴、绝缘手套、绝缘电工工具。

（六）作业气候、环境要求
雷雨、大风、大雾、风雪等恶劣天气严禁作业。

（七）作业程序
（八）安全注意事项和应急措施
8.1登高作业应正确佩戴保险带、安全帽;
8.2电源停电，悬挂警示标牌、了解现场环境及设备情况；
8. 3必须有专业资格证书、两人以上、电工服、绝缘靴、绝缘手套、绝缘电工工具；
8. 4维修完毕清点工具，打扫现场；
8.5需要校验的电工工具，按要求定期校验，保证在有效期内使用；
8. 6维修完毕拆除维修接地线；
8. 7高压设备有一定的安全距离，严禁进入危险区域。

（九）作业记录、总结
做好维修记录，维修时间、更换设备型号，故障原因。

大厦低压配电柜操作作业指导书

物业管理，是指业主通过选聘物业服务企业，由业主和物业服务企业按照物业服务合同约定，对房屋及配套的设施设备和相关场地进行维修、养护、管理，维护物业管理区域内的环境卫生和相关秩序的活动。

物权法规定，业主可以自行管理物业，也可以委托物业服务企业或者其它管理者进行管理。

狭义的物业管理是指业主委托物业服务企业依据委托合同进行的房屋建筑及其设备，市政公用设施、园林绿化、卫生、交通、生活秩序和环境容貌等管理项目进行维护，修缮活动;广义的物业管理应当包括业主共同管理的过程，和委托物业服务企业或者其他管理人进行的管理过程。

下面一起看下为大家整理的精选物业管理文章。

大厦低压配电柜操作作业指导书1.目的规范操作程序，避免事故发生，确保供配电系统运作正常。

2.范围适用于公司各管理处。

3.方法和过程控制3.1 1#变压器供电操作3.1.1 断开低压配电柜的各输出负荷开关；3.1.2 依照高压环网柜操作规程给1#变压器送电，此时1#配电柜进线主开关处于分闸状态，分闸指示灯亮；3.1.3 将1#配电柜主开关的储能开关拨到储能位置，储能指示灯亮后，再按合闸按钮，合闸指示灯亮，向母线供电；3.1.4 检查1#配电柜上的万能转换开关电压是否缺相。

如缺相，应按下分闸按钮，查明原因后再进行合闸；如不缺相，再送上各低压配电柜负荷开关；3.1.5 6#变压器供电操作同上。

3.2 单台送电，一台备用为例（2#送、3#停）3.2.1 断开低压配电柜的各负荷开关；3.2.2 依照高压环网柜操作规程给2#变压器送电；3.2.3 检查确认4#、9#低压配电柜及13#联络柜主开关处于分闸位置；3.2.4 检查确认20#低压配电柜的主开关处于分闸位置，并挂上"严禁合闸，防止倒送电"标识牌；3.2.5 按4#、9#低压配电柜及13#联络柜主开关储能按钮，储能指示灯亮后，再按合闸按钮，合闸指示红灯亮，向各母线供电；3.2.6 用4#、9#低压配电柜及13#联络柜上线电压检测万能转换开关，检查三相电压是否缺相，如出现缺相应按下分闸按钮，待查明后再进行合闸；如不缺相，再送上各低压配电柜负荷开关。

低压配电柜安装作业指导书

低压配电柜安装作业指导书1.适用范围本作业指导书适用于供电段管内低压配电箱、低压地箱、低压电缆分支箱，低压配电柜、低压开关柜的安装和作业过程中关键问题的处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.低压配电装置安装指导书4.1.安装准备工作4.1.1.安装人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.安装工器具、材料准备序号名称型号单位数量备注1 接地线低压0.22kV（4分支）组 22 绝缘手套双 23 绝缘靴双 24 铝合金梯人字把 25 电锤（合资）把 26 钻头φ10mm 根 57 台钳台台 18 平锉把把 49 圆锉把把 410 锯弓把把 611 安全标志前方施工，注意安全！块 212 警示带圈盘 413 臂章（袖标）按规定块 214 断线钳400 把 115 机械打孔机HYG-921 套 116 锈死螺帽切除器K56 2000 把 417 3吨万能卡线器3000AL-3吨把 218 全能王压接钳EK60UNV 套 119 套筒套 220 梅花扳手18-20mm 把 221 克丝钳进口把 222 活动扳手350mm 把 223 智能型兆欧表ZOB-10kV 只 124 万用表数字式（带钳型电流表）只 225 钳型接地电阻测试仪Fluke-1625Kit 只 126 对讲机摩托罗拉GP3688 台 227 铁锹把 228 线垂个 129 水平尺把 130 喷枪大、小号把 631 铁线Ф2.8 kg 视情况定32 螺栓、螺帽套视情况定33 固定配电箱小槽钢m 视情况定34 接地角钢视情况定35 钢并沟-2 个视情况定36 降阻剂kg 视情况定37 低压热缩型电缆终端头SY-1/4.1 套视情况定38 低压热缩型电缆终端头SY-1/4.2 套视情况定39 低压热缩型电缆终端头SY-1/4.3 套视情况定40 低压热缩型电缆中间接头JSY-1/4.1 套视情况定41 低压热缩型电缆中间接头JSY-1/4.2 套视情况定42 低压热缩型电缆中间接头JSY-1/4.3 套视情况定43 聚乙烯绝缘铜芯线BV-2.5 ｍ视情况定44 聚乙烯绝缘铜芯线BV-4 ｍ视情况定45 铜铝过渡设备线夹视情况定46 铜端子视情况定47 铜铝接线端子视情况定48 铜连接管视情况定49 铝连接管视情况定50 小型断路器视情况定51 塑料外壳式断路器视情况定52 漏电断路器视情况定53 聚氯乙稀胶粘带红、黄、绿、黑圈视情况定54 油漆黑kg 视情况定55 钢锯片片视情况定56 油漆刷75mm 把视情况定57 砂纸张视情况定58 棉纱kg 视情况定59 螺栓松动剂瓶视情况定60 导电膏瓶视情况定4.1.3.安装作业准备序号工作内容作业准备要求责任人备注1 明确工作任务本次作业内容2 填发停电作业工作票1.按《成都铁路局电力作业安全工作票执行标准》填写；2.提前一天交由工作执行人。

住宅小区低压配电柜操作作业指导书

1.目的保证配电柜正常运行，确保供电正常。

2.范围适用四季花城管理处。

3.方法和过程控制3.1在操作配电柜前先检查各仪表指示灯是否正常。

3.2操作前，操作人员必须穿戴好绝缘鞋、绝缘手套。

3.3送电操作3.3.1一号变压器供电时，1DP柜1#进线总开关的分闸指示灯亮。

A.按下1#进线总开关合闸按钮，合闸指示灯亮。

B.把5DP柜母线控制选择开关拔到1#变压器送电位置,然后按下5DP柜合闸开关,合闸指示灯亮。

C.将4 DP柜拔至自动位置,然后将补偿开关打到“1”的位置。

D.然后将负荷用电开关逐个打到“1”的位置，各负荷开关指示灯亮。

3.3.2当需换2#变压器供电时，将1DP柜改为8DP柜，4DP柜改为6DP柜，操作方法同3.3.1。

3.3.3当两台变压器同时使用的操作：A.按下5DP母线联络柜分闸按钮, 分闸指示灯亮, 选择开关拨到“停止”位置。

B.按高压环网柜操作程序给1#、2#变压器送电。

C.分别按下1DP柜、2DP柜进线总开关合闸按钮，合闸指示灯亮。

D.分别将4DP柜和2DP柜的电容补偿电源开关拨到“1”位置，即将补偿电容设定在自动补偿状态。

E.将所有负荷开关拨到“1”位置，各负荷开关指示灯亮。

3.3.4送电完毕检查各开关、仪表指示灯是否正常。

3.4停电操作3.4.1把所有负荷开关扳到“0”位置，并检查指示灯是否灭掉。

3.4.2按下母线联络柜开关分闸按钮，分闸指示灯亮。

3.4.3把对应的无功功率补偿柜开关扳到“0”位置。

3.4.4按下进线总开关分闸按钮，分闸指示灯亮。

3.4.5停电操作完毕检查各开关、仪表、指示灯是否正常，并确认是否完全停电。

3.4.6在对配电柜检修时必须停电进行，挂上“有人工作，严禁合闸”标识，并且挂好接地线，有一人监护才能够进行。

检修完毕，拆除接地线，检查柜内没有工具及其它零配件，正常后方可进行规定程序送电。

4.质量记录表格VKWY7.5.1-S01-F2 《设备/设施保养维修记录表》。

低压配电柜作业指导书

低压配电柜作业指导书
低压配电柜作业指导书
检修项目：
检修日期：
批准：
审核：
编制：
前言
为确保低压变电所400V低压柜的检修及维护，能满足长期的稳定运行，本作业指导书适用于化工公司低压变电所400V开关柜检修作业。

1.编写依据
按机修厂电气车间《检修规程》、《设备检修管理制度》、《安全生产管理标准》、及厂家说明书特制定本文件。

注：本页由作业人员填写，检修负责人验收，并在开工前逐页检查，达到要求的在“□”内打“√”，并标明日期和时间。

“（）”内填写检查落实时间。

注：根据需要可另附简图，也可采用其他形式（如试验报告）
注：此单由检修班组提出申请，主要指由于客观原因无法达到技术标准和无法完全执行作业标准的项目。

低压配电柜作业指导书

低压配电柜作业指导书一、引言低压配电柜是电力系统中重要的组成部分，用于对电能进行输送和分配。

为了保障低压配电柜的正常运行和操作人员的安全，制定本作业指导书，以提供必要的操作指导和安全注意事项。

二、作业前的准备1. 确保作业人员具备相关的电力知识和操作技能，熟悉低压配电柜的结构和工作原理。

2. 检查低压配电柜的周围环境是否干燥、通风良好，避免水分或灰尘进入柜内。

三、操作步骤1. 开启低压配电柜a. 确保主电源已切断并进行标示，避免误操作引发意外。

b. 根据低压配电柜的型号和规格，选择正确的开关或按钮打开柜门。

c. 检查柜内是否有异常或异味，如有必要，进行维护和清洁。

2. 检查低压配电柜的电源状态a. 检查主开关或断路器的位置是否正确，确保电源处于关闭状态。

b. 检查电源线路和连接器是否有损坏或松动，必要时进行修复或更换。

c. 检查电源线路是否接地良好，确保安全可靠。

3. 进行线路接线a. 根据电路图纸和标示，确认需要接线的位置和方法。

b. 使用正确的工具和设备，按照电路图纸的要求进行线路连接。

c. 确保线路接头牢固可靠，没有松动或短路现象。

4. 完成接线后的测试与调试a. 连接电源，并确保主开关或断路器已处于关闭状态。

b. 逐项检查各个设备和线路是否正常工作。

c. 运行设备，观察电流和电压的波动情况，确保没有异常现象。

d. 如发现异常，立即关闭电源，并进行故障排除。

5. 操作结束a. 关闭主电源，并进行标示，避免误操作引发意外。

b. 确保低压配电柜内部清洁整齐。

c. 根据需要，制定定期维护计划，确保低压配电柜的长期稳定运行。

四、安全注意事项1. 严禁在低压配电柜内进行未经授权的操作和维修。

2. 在进行任何操作前，确保电源已切断，并进行标示。

3. 操作人员应穿戴好相关的防护设备，避免触电或受伤。

4. 严禁使用有损坏的或不符合要求的电源线路和连接器。

5. 操作过程中注意保持低压配电柜周围的通风良好，并避免火源靠近。

配电柜作业指导书

配电柜位置文件编号责任人产品版本制作审核批准一、目的正确操作高低压配电柜，保证人身及设备安全，保证正常供电，避免误操作造成机器停产现象。

二、范围适用于配电柜的日常运行维护及停送电操作。

三、职责车间负责人及电工应熟悉配电柜内开关性质、性能及各回路所带负荷性质。

四、操作规程1.严禁非电工拆装检修配电柜内电器，车间内只允许车间负责人对配电柜进行操作，其他员工在没有车间负责人授权的情况下严禁对配电柜进行操作。

2.配电柜内与柜顶不得放置杂物，柜门必须关闭。

3.电工每天对配电箱检查至少两次。

4.检查开关、熔断器的接点处是否过热，配线绝缘是否有破损。

5.检查配电柜内各电器元件是否完好无损。

6.检查配电柜内电气系统图、各开关所标示回路名称，有无脱落现象。

7.停用的设备及送出电源回路，必须拉闸断电、上锁。

8、电工每月对配电柜清扫，除尘两次。

五、注意事项1.电工必须持有“电工执照”并符合公司规定，方可上岗并允许操作。

2.配电柜停电检修、清扫时，必须验电、放电、悬挂安全标示牌，并在工作范围内挂有明显的安全标志后，方可工作。

六、应急措施1.发生触电事故A.如发现有人触电，首先要是触电者尽快脱离电源。

B.呼救、拨打急救电话120。

C.采取相应的急救方法、争分夺秒地抢救。

直到医护人员到来。

配电柜作业指导书配电柜标示:关开1#线贴片机1#线回流焊1#线贴片机未用2#线贴片机未用未用未用1#线全自动印刷机1#线上板机1#线接驳台11#线炉前中检台1#线炉后中检台AOI 2#线半自动印刷机2#线接驳台2地线2#线接驳台3未用配电柜开关图示：如上图所示，打上为开启电源，打下为关闭电源。

丽景花园低压配电柜操作作业指导书

1.目的规范操作程序，避免事故发生，确保供配电系统运作正常。

2.范围适用于天景花园管理处。

3.方法和过程控制3.1在进行合闸送电时，应穿好绝缘胶鞋，通过高压环网柜指示灯检查哪台变压器在工作。

3.2 315KVA的变压器操作3.2.1 先将7号柜、6号柜、4号柜各单元空气开关断开，随后断开各柜的分闸开关，再断开5号柜之母联开关及商场的刀闸开关。

3.2.2送电时应先合上2号柜的总刀闸开关，此时红色指示灯亮。

3.2.3按下2号柜的绿色合闸按钮，此时绿色指示灯亮，红灯灭。

3.2.4用2号柜上相线电压转换开关，检查三相电压是否缺相，如出现缺相时，应按下分闸开关(红色)，拉下总闸手把，查明原因后再进行合闸。

如三相不缺相时，应先合上5号柜上的母联开关，随后按顺序将4号、6号、7号柜的分闸开关的合闸操作，再依顺序进行4号、6号、7号柜内的单元空气开关合闸及商场分闸开关合闸。

3.3 500KVA送电时，操作步骤同上。

3.3.1送电时应先合上9号柜之总刀闸开关，电源指示灯亮(红色)。

3.3.2按下9号柜的绿色合闸按钮，绿色指示灯亮，红灯灭。

3.3.3检查及各单元柜送电方式：用9号柜上相线电压转换开关，检查三相电压是否缺相，如出现缺相时，应按下分闸开关(红色)，拉下总闸手把，查明原因后再进行合闸。

如三相不缺相时，应先合上5号柜上的母联开关，随后按顺序将4号、6号、7号柜的分闸开关的合闸操作，再依顺序进行4号、6号、7号柜内的单元空气开关合闸及商场分闸开关合闸。

4.质量记录表格VKWY7.5.1-S01-F7 《电力运行记录表》。

低压配电系统作业指导书

低压配电系统作业指导书1.目的建立本作业指导书使操作人员熟练掌握开关设备的操作规范，确保人身和设备安全。

2.适用范围适用我公司配电室内的低压电气设备。

3.实施步骤3.1 主要设备型号及性能参数:低压开关柜：固定分隔式低压组合开关柜。

3.2 低压开关设备的正常停、送电操作。

3.2.1正常送电操作。

3.2.1.1所有负荷开关断开，确认开关至少有一个断点。

3.2.1.2电源开关在断开位置。

3.2.1.3 送上操作回路电源，信号指示工作正常。

3.2.1.4合上电源开关合闸按钮。

3.2.1.5 观察合闸后电压、电流变化情况，三相电压电流平衡。

并挂“已送电”警示牌。

3.2.2 正常停电操作。

3.2.2.1 检查信号指示是否允许拉闸。

3.2.2.2确认所有负荷开关断开后，按开关分闸按钮，断开断路器。

3.2.2.3检查确认断路器在断开位置。

3.2.2.4 切断断路器操作电源。

3.2.2.5 经验电确认断路器输出没电后，挂上“已停电”警示牌。

3.2.2.6 如检修必须装设接地线，检修后拆除接地线，确保安全。

3.3 开关设备的运行监护。

3.3.1 在用的电源开关柜，值班电工应至少每隔天巡查一次，检查线电压、相电压的平衡情况和电流变化情况，(相间电压的不平衡不得超过±5%，任何一相电流与三相平均值偏差不应大于平均值10%)，若有异常，应及时报告有关人员并采取相应措施。

3.3.2 巡查开关设备有无异常声响、异味，如爆鸣、焦臭等现象。

3.3.3 巡查各种指示仪表、信号装置运行是否正常。

3.4 开关设备的正常检查和检修。

3.4.1 检查断路器、接触器的触头，修磨或更换烧损严重的触头。

3.4.2 检查开关柜二次回路的接线是否牢固，继电保护装置运行是否正常，是否掉牌。

3.5.4 检查操作机构的辅助开关接触是否可靠。

3.5.5 检查分、合闸线圈有无发黑和发焦，电缆头、电缆有无发热。

3.5.6 检查接地线是否有腐蚀、折断、接触是否良好。

低压配电柜安装作业指导书

配电柜安装作业指导书1.系统简介本工程住宅由小区变电所引四路低压电源220/380V（一路动力、三路照明）至地下一层接室,采用放射式与树干式相结合的配电方式，大容量动力负荷采用放射式供电，住宅用电采用树干式供电。

2.使用的主要材料及材质要求2.1成套配电柜等应根据设计要求的型号、规格选用合格产品。

并有产品的合格证、生产厂家应具备与产品要求相一致的资质（质量体系认证证书、强制性产品认证（CCC）证书）。

2.2槽钢表面无严重锈蚀,无过度扭曲、弯折变形；镀锌扁钢应为热浸镀锌产品且每批均应有合格证或者镀锌厂出具的镀锌质量证明书；外观检查时镀锌层覆盖完整、表面无锈斑。

2.3镀锌材料有：螺栓、螺母、机螺丝、平光垫、弹簧垫、膨胀螺栓，有合格证或者镀锌质量证明书。

2.4母线应根据设计要求截面进行选择，应使用合格产品。

外观检查时应包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合创造标准。

2.5其他材料如压线端子、塑料带、塑料胶布、电缆终端头套、防锈漆、灰油漆、电焊条、焊锡、焊剂等均应符合质量要求。

2.6 导线电缆的规格型号必须符合设计要求，有产品合格证。

3.主要机具3.1吊装机具：吊链、钢丝绳、麻绳索具等。

3.2安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、案子、锉刀、钢锯、扳手、鎯头、电工刀、该锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺等。

3.3测试检验工具：兆欧表、万用表、水平板、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、力矩扳手。

3.4 防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。

3.5其他工具：桶、刷子、灰铲、工具箱、高凳等。

4.操作工艺4.1配电柜安装的工艺流程：基础型钢制作安装配电柜搬运吊装母线电缆压接柜内配线校线柜盘调试试运验收配电柜的安装要按工艺流程进行，应注意施工的先后顺序，按现场条件和作业情况，各过程也适当的分解或者合并进行。

4.2设备开箱检查4.2.1设备开箱检查由安装施工单位执行，供货单位、监理单位（建设单位）参加，并做好检查记录。

别墅低压配电柜操作作业指导书

别墅低压配电柜操作作业指导书
别墅低压配电柜操作作业指导书
1.目的
规范操作程序，避免事故发生，确保供配电系统运作正常。

2.范围
适用于**物业管理有限公司**别墅管理处。

3.方法和过程控制
3.1送电操作
3.1.1合上电源侧的总电源刀闸开关，此时电源指示绿灯亮。

3.1.2按总电源开关”合钮”(绿色)，此时白灯亮，绿灯灭。

3.1.3合上母开关(刀闸)，此时绿灯灭。

3.1.4按母开关”合钮”，此时白灯灭。

3.1.5合上各回路刀闸开关，合上各回路的空气开关。

3.2 停电操作
3.2.1断开所有回路的空气开关。

3.2.2按母联开关”停止钮”此时绿灯亮，白灯灭。

3.2.3按总电源开关”停止钮”此时绿灯亮，白灯灭。

3.2.4完成停电过程。

4.质量记录表格
VKWY7.5.1-S01-F7 《电力运行记录表》
感谢您的阅读！。
