导流工程施工组织设计
混凝土重力坝施工导流施工组织设计方案

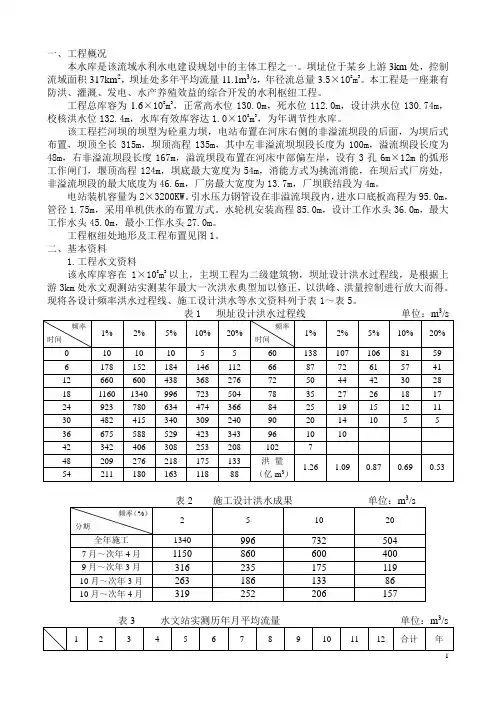

一、工程概况本水库是该流域水利水电建设规划中的主体工程之一。
坝址位于某乡上游3km处，控制流域面积317km2，坝址处多年平均流量11.1m3/s，年径流总量3.5×108m3。
本工程是一座兼有防洪、灌溉、发电、水产养殖效益的综合开发的水利枢纽工程。
工程总库容为1.6×108m3，正常高水位130.0m，死水位112.0m，设计洪水位130.74m，校核洪水位132.4m，水库有效库容达1.0×108m3，为年调节性水库。
该工程拦河坝的坝型为砼重力坝，电站布置在河床右侧的非溢流坝段的后面，为坝后式布置，坝顶全长315m，坝顶高程135m，其中左非溢流坝坝段长度为100m，溢流坝段长度为48m，右非溢流坝段长度167m，溢流坝段布置在河床中部偏左岸，设有3孔6m×12m的弧形工作闸门，堰顶高程124m，坝底最大宽度为54m，消能方式为挑流消能，在坝后式厂房处，非溢流坝段的最大底度为46.6m，厂房最大宽度为13.7m，厂坝联结段为4m。
电站装机容量为2×3200KW。
引水压力钢管设在非溢流坝段内，进水口底板高程为95.0m，管径1.75m，采用单机供水的布置方式。
水轮机安装高程85.0m，设计工作水头36.0m，最大工作水头45.0m，最小工作水头27.0m。
工程枢纽处地形及工程布置见图1。
二、基本资料1.工程水文资料该水库库容在1×108m3以上，主坝工程为二级建筑物，坝址设计洪水过程线，是根据上游3km处水文观测站实测某年最大一次洪水典型加以修正，以洪峰、洪量控制进行放大而得。
现将各设计频率洪水过程线、施工设计洪水等水文资料列于表1～表5。
3332.坝址地形地质条件（1）左岸：地形自然坡度为1：1.5~2.0，覆盖层2~3m，全风化带厚3~5m，强风化加弱风化带厚5m，微风化厚4m。
（2）河床：岩面较平整。
冲积沙砾层厚约0~1.5m，弱风化层厚1m左右，微风化层厚3~6m。
导流工程施工组织设计
施工导流及降排水2.5.1施工导流本标段液压坝施工时需考虑导流及排水问题。
（1）导流方案施工导流方案本次液压坝施工导流拟考虑全断面导流，导流工程在河道内修筑上下游横向围堰，利用河道右侧导流沟过流。
（2）导流建筑物设计本工程导流工程属临时工程，其导流标准按SL252-2000规定，导流标准采用5年一遇。
导流沟开挖宽度3m，边坡按1:0.75设计，底部高程低于现状河床底部30cm。
施工围堰围堰采用土围堰，堰顶高程按设计蓄水水位加0.3～0.5m超高，平均堰高2.5m，上游堰顶宽度采用4m，下游堰顶宽度采用2m，边坡采用1:1。
（3）导流建筑物施工施工围堰采用59kw拖拉机压实，进占法施工。
高出水面1.0m的以下部分采用水中倒填法立堵的方式进行填筑，龙口合拢后，水面以上部分由T120推土机采用平堵的方式分层填筑压实，分层厚度为30cm，并且用人工削坡平整。
围堰表面铺土工膜防渗，迎水坡用编织袋装砂土护砌。
（4）导流建筑物拆除工程施工结束后，开始拆除临时施工围堰。
围堰拆除采用1.0m3反铲挖掘机开挖，装8.0T自卸汽车运至弃渣区，人工捡除废旧草袋等杂物。
围堰应拆除至原渠底高程，采取水上和水下两部分进行拆除，水上部分开挖拆除到水面以上50㎝，采取后退法开挖，围堰拆除与修筑方向相反。
对于水上部分临时围堰拆除每个工作面采用1台液压反铲挖掘机后退开挖，3台8t自卸汽车运输；对于水下部分的临时围堰，可以采用1台长臂反铲开挖，3台8t自卸汽车运输，弃碴运至业主、监理工程师指定地点堆放。
（5）导流沟回填施工围堰拆除完成后，开始进行导流沟回填，导流沟基面经“三检”合格后，并做好记录后，报请业主、监理工程师、设计代表等联合检查验收。
验收合格后分层回填至设计高程。
2.5.2施工降水为保证干地施工，在建筑物施工期间，根据现场地下水位情况合理安排降水。
施工期降排水主要采用管井降水、明沟排水相结合的方式，分块进行排水，分块开挖，间隔分块进行管井布置。
导流岛施工组织设计
永城市城区道路交叉口交通改造工程施工组织设计编制：审核：审批：永城市市政工程公司2014年3月永城市城区道路交叉口交通改造工程施工组织设计一、工程概况永城市市区道路交通疏导工程是由光明路-牡丹路、光明路-文化路、光明路-中原路、光明路-雪枫路、光明路-芒山路、东方大道-芒山路、东方大道-雪枫路、东方大道-中原路、东方大道-文化路、欧亚路-雪枫路十个城市道路交叉口组成。
二、改造要求及主要工程量1、光明路与牡丹路光明路东侧90m范围内边花坛外移同时压缩非机动车道，进出口车道由原来的双向4车道变为进口道为3车道，出口道为2车道，光明路西侧90m范围内为增加停车距离，边花坛外移同时压缩非机动车道，进出口车道路不变；牡丹路北侧90m范围内车行道加宽至20米，压缩人行道及边绿带、进出口车道由原来的混行双向2车道变为双向4车道，牡丹路南侧90m范围内车行道加宽至20米，进出口车道由原来的双向2车道变为双向4车道；增设交通导流岛，增加右转专用道，并在导流岛内加装人行信号灯，同时对该路口的交通标线重新进行施划。
2、光明路与文化路文化路路口两侧各130m范围内压缩中央分隔带进行拓宽，增加一个进出口车道，同时调整车道宽度，将原来的双向4车道变为双向5车道；光明路路口两侧各130m范围内压缩中央分隔带进行拓宽，同时调整车道宽度，将原来的双向4车道变为双向6车道；增设交通导流岛，增加右转专用道，并在导游岛内加半夜人行信号灯，同时对该路口的交通标线重新进行施划。
主要工程量：3、光明路与中原路中原路路口处维持现状路幅，拓宽边花坛增加进出右转车道，路口车道数变为双向6车道。
光明路路口处维持现状路幅形式，压缩人行道拓宽进出口车道，路口车道数变为双向6车道；增设交通导流岛，增加右转专用道，并在导游岛内加半夜人行信号灯，同时对该路口的交通标线重新进行施划。
主要工程量：4、光明路与雪枫路光明路路口处维持现状路幅，拓宽边花坛增加进出右转车道，路口车道数变为双向6车道。
导流岛施工组织设计
导流岛施工组织设计一、工程概述本次导流岛施工位于具体道路交叉口位置，旨在优化交通流量，提高道路通行安全性。
导流岛的设计形状为具体形状，面积约为具体面积平方米。
施工内容包括土方工程、路面铺设、绿化种植、交通设施安装等。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，进行图纸会审，编制施工方案和技术交底。
2、进行现场测量放线，确定导流岛的位置和边界。
（二）材料准备1、提前预定所需的各类建筑材料，如水泥、砂石、砖块、沥青等，并确保材料的质量符合要求。
2、准备好绿化植物，选择适合当地气候和土壤条件的品种。
（三）机械设备准备1、调配挖掘机、装载机、压路机、摊铺机等施工机械设备，并进行调试和维护。
2、准备好测量仪器、试验设备等。
（四）人员准备1、组建专业的施工队伍，包括土方工、混凝土工、砌筑工、绿化工人等。
2、对施工人员进行技术培训和安全教育。
（五）现场准备1、清理施工现场的障碍物和杂物，保证施工场地平整。
2、搭建临时施工设施，如工棚、仓库等。
三、施工流程（一）土方工程1、使用挖掘机进行土方开挖，按照设计要求的坡度和深度进行作业。
2、对开挖后的基底进行平整和夯实，确保基底承载力符合要求。
（二）基层施工1、铺设碎石基层，采用分层压实的方法，保证基层的密实度和平整度。
2、浇筑混凝土基层，控制好混凝土的配合比和浇筑质量。
（三）路面铺设1、铺设沥青面层，采用摊铺机进行作业，控制好摊铺温度和厚度。
2、对铺设好的沥青路面进行压实和修整，确保路面平整度和压实度符合要求。
（四）绿化工程1、按照设计要求进行绿化种植，包括乔木、灌木和草坪的种植。
2、做好绿化植物的养护工作，定期浇水、施肥、修剪。
（五）交通设施安装1、安装交通信号灯、标志、标线等设施，确保交通指示清晰明确。
2、对交通设施进行调试和检测，保证其正常运行。
四、质量保证措施（一）建立质量管理体系成立质量管理小组，明确各成员的职责和分工，确保质量管理工作的有效开展。
导、截流设计及施工方案(最终版)
1.1工程简介 ............................................................................................................... - 1 -1.2工程自然条件 ....................................................................................................... - 1 -1.2.1气象条件 ..................................................................................................... - 1 -1.2.2水文条件 ..................................................................................................... - 2 -1.3工程地质条件 ....................................................................................................... - 3 -2、导、截流工程设计及编制依据 ................................................................................ - 4 -3、导流设计 ...................................................................................................................... - 5 -3.1导流设计标准 ....................................................................................................... - 5 -3.2导流明渠的设计与计算 ....................................................................................... - 6 -3.2.1渠道过流计算 ............................................................................................. - 6 -3.2.2导流明渠防冲设计 ................................................................................... - 10 -3.2.3边坡稳定性计算 ....................................................................................... - 11 -3.3一期上游围堰 ..................................................................................................... - 12 -3.4一期纵向围堰布置 ............................................................................................. - 12 -3.5一期下游围堰 ..................................................................................................... - 13 -3.6二期导流 ............................................................................................................. - 13 -4、导截流主要工程量 .................................................................................................... - 13 -5、导截流施工方案 ........................................................................................................ - 14 -5.1导流明渠施工 ..................................................................................................... - 14 -5.2截流及围堰施工 ................................................................................................. - 15 -5.3围堰拆除施工及二次导流 ................................................................................. - 16 -5.4导流明渠进口段封堵及均质土坝段明渠的回填施工 ..................................... - 16 -6、人员配置 .................................................................................................................... - 16 -8、施工进度计划安排 .................................................................................................... - 17 -9、基坑排水 .................................................................................................................... - 17 -9.1初期排水 ............................................................................................................. - 17 -9.2施工期排水 ......................................................................................................... - 18 -10、施工度汛 ................................................................................................................ - 19 -10.1防汛准备 ........................................................................................................... - 19 -10.2安全度汛措施 ................................................................................................... - 20 -10.3度汛应急预案 ................................................................................................... - 20 -10.4防汛资源配置 ................................................................................................... - 21 -11、下游供水 ................................................................................................................ - 21 -1、工程概况1.1工程简介葫芦河为黄河支流北洛河右岸的一大支流，发源于甘肃省华池县子午岭紫坊畔，源地海拔高程1680m，自西北流向东南，流经甘肃省华池县，由东华池进入合水县境内，在太白镇瓦岗川口出境进入陕西省，后经陕西省富县、黄陵县，于洛川县交口河附近汇入北洛河。
导流工程施工组织
导流工程施工组织设计一、工程概述本项目为XX河流域的水利枢纽工程，主要包括大坝、溢洪道、发电厂等建筑物。
工程地处我国南方，河流径流量大，施工期需进行导流以确保工程顺利进行。
导流工程主要包括临时围堰、导流泄水建筑物等。
二、施工组织设计1. 施工总平面布置根据工程特点和施工需求，布置施工总平面图。
临时围堰将河道分隔成上下游两部分，上游为施工区，下游为导流泄水建筑物。
施工区主要包括大坝、溢洪道、发电厂等建筑物的施工场地。
导流泄水建筑物包括导流明渠和泄水闸等。
2. 施工导流方案本工程采用全段围堰法进行施工导流。
首先在河床两侧修建临时围堰，将河道围护起来，形成无水的施工环境。
然后在上游修建导流明渠，将河水引入导流明渠，通过泄水闸将水流导向下游。
施工期间，河水通过导流明渠绕过施工区，确保施工顺利进行。
3. 临时围堰施工临时围堰采用土石围堰结构，施工顺序为：基础处理、填筑土石、防渗处理、加高等。
基础处理包括清除河床表层杂物、铺设基础垫层等。
填筑土石时，先从河床两侧开始，逐渐向中间推进，确保围堰的稳定性。
防渗处理采用黏土防渗层，加高等按照设计要求进行。
4. 导流泄水建筑物施工导流泄水建筑物包括导流明渠和泄水闸等。
导流明渠施工顺序为：开挖、基础处理、衬砌、排水等。
泄水闸施工顺序为：基础处理、闸室结构施工、安装闸门等。
施工过程中，严格遵循施工规范，确保导流泄水建筑物的结构安全和功能正常。
5. 施工期管理施工期间，加强施工现场管理，确保施工安全和进度。
定期对临时围堰和导流泄水建筑物进行检查，发现问题及时处理。
根据气象和水文情况，合理安排施工进度，确保工程在预定工期内完成。
6. 质量与安全保证施工过程中，严格执行国家相关法律法规和施工规范，确保工程质量。
加强安全教育培训，提高施工人员的安全意识，落实安全措施，防止安全事故的发生。
三、结语本工程导流工程施工组织设计充分考虑了工程特点和施工需求，科学合理地布置施工总平面，选择合适的施工导流方案，确保施工顺利进行。
工程施工导流设计
工程施工导流设计一、概述工程施工导流设计是在水利水电工程施工过程中，为了保证施工顺利进行和施工安全，对河流进行临时性疏导和控制，以满足施工需求。
施工导流设计是水利工程施工组织设计的重要组成部分，其目的是确保施工期间河流的水位、流量和流速等水文参数处于可控范围内，为施工创造有利条件。
二、施工导流设计原则1. 确保施工安全：施工导流设计应充分考虑施工期间的安全问题，确保施工人员和设备的安全，防止因河流疏导不当导致的洪水、泥石流等灾害。
2. 经济效益：在满足施工需求的前提下，尽量减少施工导流工程的投资，降低工程成本。
3. 施工进度：施工导流设计应与施工进度相协调，确保施工关键环节不受水流影响，保证工程进度。
4. 环境保护：施工导流设计应充分考虑环境保护因素，减少对河流生态环境的影响，确保施工过程中的水质安全。
5. 可行性：施工导流设计应具有可行性，充分考虑施工现场的地理、水文、气象等条件，选择合适的导流方案。
三、施工导流设计内容1. 导流方案的选择：根据工程特点和施工现场条件，选择合适的导流方案，如明渠导流、隧洞导流、涵洞导流、围堰导流等。
2. 导流渠道的设计：导流渠道的设计应满足施工期间河流的疏导需求，包括渠道长度、宽度、深度、截面形状等参数。
3. 围堰设计：围堰是施工导流的重要组成部分，其设计应满足施工期间挡水、排水、抗洪等需求，确保施工安全。
4. 施工期水位、流量和流速的控制：通过导流工程的设计，实现对施工期间水位、流量和流速的有效控制，为施工创造有利条件。
5. 施工导流工程的风险评估：对施工导流工程可能出现的风险进行评估，制定相应的风险防范措施，确保施工安全。
四、施工导流设计在水利工程施工中的应用施工导流设计在水利工程施工中具有重要意义。
以某水电站工程为例，施工导流设计主要包括以下几个方面：1. 导流方案选择：根据工程特点和施工现场条件，选择明渠导流和隧洞导流相结合的方案。
2. 导流渠道设计：渠道设计长度为5公里，宽度为80米，深度为6米，截面形状为矩形。
土石方导流工程施工方案
土石方导流工程施工方案主要包括工程概述、施工方法和施工组织设计等内容。
以下是一篇关于土石方导流工程施工方案的范文，字数超过500字。
一、工程概述某水电站工程位于XX河流中游，工程主要建设内容包括大坝、溢洪道、发电厂等。
工程规模属中型，建设周期为4年。
其中，土石方导流工程是本工程的关键性施工环节，其主要任务是在施工期间确保河道畅通，为大坝主体工程、溢洪道和发电厂等施工创造有利条件。
二、施工方法1. 导流方案选择根据工程特点和现场条件，本工程导流方案采用明渠导流。
明渠导流具有施工简单、进度快、投资省等优点，适用于河道宽度较窄、两岸地形较平坦的地段。
2. 导流渠道施工（1）渠道开挖：采用挖掘机进行渠道开挖，开挖过程中严格控制渠道底高程、边坡坡比，确保渠道稳定。
（2）渠道衬砌：为防止渠道冲刷，渠道边坡及底部采用现浇混凝土衬砌。
衬砌厚度根据计算确定，施工过程中严格控制混凝土强度、配合比和施工质量。
（3）渠道防渗：在渠道衬砌完成后，采用土工布进行渠道防渗处理，确保渠道输水性能。
3. 河道整治（1）河道疏浚：采用挖掘机对河道进行疏浚，清除河床淤泥、杂草等杂物，确保河道畅通。
（2）河道护岸：在河道两岸采用砌筑石笼、抛填块石等方法进行护岸，防止河道岸坡冲刷。
4. 施工期排水为防止施工期间积水，影响施工进度，应在施工现场设置排水系统。
采用排水沟、排水泵等设施，将施工场地内的积水排至河道。
三、施工组织设计1. 人员组织成立土石方导流工程施工项目部，负责工程的组织、协调和管理工作。
项目部设经理1名，技术人员2名，施工人员若干。
2. 施工进度计划根据工程进度要求，编制详细的施工进度计划，明确各施工阶段的目标、任务和时间节点。
3. 质量与安全控制（1）质量控制：严格按照设计文件和施工规范进行施工，加强对关键环节的质量控制，确保工程质量。
（2）安全控制：加强施工现场的安全管理，制定安全事故应急预案，确保施工人员的人身安全。
四、施工材料及设备1. 材料准备根据施工需要，提前准备好土工布、混凝土、块石等材料，确保材料质量符合要求。
水电站导流及泄洪闸工程施工组织设计
水电站导流及泄洪闸工程施工组织设计第一章施工总说明1.1 工程概况黄河小峡水电站位于甘肃省兰州市皋兰县境内黄河干流上，上距兰州市35公里，距八盘峡水电站87公里，下游临近什川乡镇，距大峡水电站29公里。
坝址2公里处有什川至兰州、什川至皋兰公路相通，对外交通便利。
黄河小峡水电站主要任务是发电，兼顾灌溉、旅游等综合效益。
枢纽主要建筑物有由河床式发电厂房、右岸泄水闸、开关站、灌溉取水口等组成。
水库正常蓄水位1499m，最大坝高47.7米，总库容4800万m3，为日调节水库。
电站总装机容量为23万kW，保证出力9.3万kW，年发电量9.56亿kWh，可改善下游0.8万亩土地灌溉条件。
本标范围为导流及泄洪闸工程，是导流明渠及泄洪闸相结合的工程。
泄洪闸布置在右岸Ⅲ级阶地上，由引水明渠、闸室、消力池和下游出水渠等建筑物组成(全长543米)。
1.2 合同范围及工期要求1.2.1 合同主要项目(1) 明渠、泄洪闸及岩坎坝段开挖；(2) 开挖边坡喷锚支护处理；(3) 基础断层处理及勘探洞、孔回填封堵；(4) 明渠喷砼护坡；(5) 泄洪闸钢筋砼施工；(6) 泄洪闸基础固结灌浆及帷幕灌浆，基础永久排水工程；(7) 岩坎导墙堆石填筑及砼衬砌；(8) 泄洪闸观测仪器设备的采购、鉴定和安装，并进行施工期观测；(9) 泄洪闸电气管道、接地系统和所有电气设备预埋件的埋设；(10) 泄洪闸闸门预埋件的埋设及安装；油缸启闭机、预埋件的埋设及安装；(11) 泄洪闸坝顶门机预埋件的埋设及安装；(12) 右岸上坝公路护岸及跨明渠大桥工程；(13) 灌溉取水口土建工程及闸门安装和预埋件工程；(14) 引渠及泄洪闸部位栏板、栏杆和灯柱等建筑部分的建筑与初装饰；(15) 一期围堰工程填筑和拆除；(16) 引渠进口截流桥工程的架设和拆除；(17) 其它临时工程：1) 附属企业；2) 临时生产、生活和仓库用房；3) 临时风、水、电和通讯；4) 施工期排水；5) 为完成本工程施工必须的其它临时工程。
导流、泄洪洞施工组织设计
1.1 工程概述纳子峡水电站位于青海省东北部的门源县燕麦图呼乡和祁连县皇城乡的交界处，在大通河上游末段。
纳子峡水电站枢纽工程以发电为主，工程规模属二等大（Ⅱ）型，由挡水建筑物、泄水建筑物、引水发电系统、厂房和开关站等组成。
电站装机容量87.0MW ，水库正常蓄水位3201.5m，相应库容7.15亿m3。
根据《防洪标准》（GB50201—94）和《水电枢纽工程等级划分及设计安全标准》（DL5180-2003）规定，本工程等别为大（2）型Ⅱ等工程；大坝级别为1级，泄洪建筑物和厂房等均为2级建筑物。
根据《水电工程施工组织设计规范》（DL/T 5397-2007 ）的规定，相应导流建筑物为4级。
我单位承担施工的导流洞与泄洪洞采用“龙抬头”型式结合使用，导流洞为城门洞型断面，其断面尺寸为5.2×7.0m，由进口明渠段、闸室段、洞身段、出口挑流段、护坦段五部分组成，总长598.76m；泄洪洞进口段为圆形断面，洞径4.2m，后为渐变段和闸室竖井段，与导流洞衔接“龙抬头”段，为城门洞型断面，断面尺寸为4.2×6.63m，其后为与导流洞结合利用段，为城门洞型断面，断面尺寸为5.2×7.0m，泄洪洞洞轴线水平长度542.66m。
导流洞与泄洪洞结合段长342.33m。
1..2 导流、泄洪洞地质条件㈠导流洞地质条件纳子峡坝址区出露的地层岩性主要有片麻状花岗闪长岩以及黑云母石英片岩夹花岗片麻岩、黑云母石英片岩和第四系地层，右岸以黑云母石英片岩夹花岗片麻岩为主，左岸以片麻状花岗闪长岩为主，坝址区岩体质量以Ⅲ、Ⅳ级为主。
导流洞、泄洪洞均布置于左岸，岩体完整性较差，围岩类别以Ⅲ、Ⅳ类为主，洞脸边坡基本稳定。
但隧洞进出口均有松散堆积物，需全部清除，出口挑流消能区及护坦区堆积层结构松散，在冲刷和雾化作用下稳定性差，须进行工程处理。
导流隧洞洞身通过的地层岩性有黑云毌石英片岩夹花岗片麻岩和片麻状花岗闪长岩，埋深28～98m。
混凝土重力坝施工导流施工组织设计方案
混凝土重力坝施工导流施工组织设计方案一、施工组织设计概述混凝土重力坝导流施工的关键在于如何保证施工质量和安全。
为了保证施工过程的顺利进行和工程质量的保证，必须精心组织，并按照正确的顺序进行施工。
二、施工过程及工序分析1. 坝基开挖坝基开挖应分年进行。
首先进行A级开挖，开挖边坡应严格按照设计要求设置，并采取套筒打钢板支护的方式进行。
开挖时要进行测量、控制，避免对周围建筑物、道路等造成影响。
2. 坝基清洁坝基清洁应在地基层次开挖后进行，清理坑内的杂物及浮土。
并在清洁后立即喷涂一层防水层。
3. 坝基变形测量在清洁过程完成后，应立即进行变形测量。
并及时记录，为后续施工提供依据。
4. 坝基处理经过清洁和变形测量后，应根据坝体变形的情况进行坝基处理，如调整坝体、进行加固等。
保证坝基稳定后方可继续施工。
5. 坝基防水处理在进行坝基处理后，应及时进行坝基防水处理。
采用弹性水泥砂浆涂抹，使其达到防水的要求。
6. 坝基灌浆进行防水处理后，应进行坝基灌浆。
采用泵送的方式进行，灌浆深度应按照设计要求进行。
7. 坝基（底板）钢筋和模板安装经过灌浆后，应进行钢筋和模板的安装。
钢筋应按照设计布置，模板应按照设计要求进行安装。
8. 砼浇筑经过前面的处理和安装后，应及时进行混凝土砼浇筑。
进行浇筑前应进行组织砼强度试验，确保砼强度符合设计要求。
9. 二次灌浆经过砼浇筑后，应进行二次灌浆。
对于需要进行修补或加强的地方，应进行单独的灌浆加固。
三、施工安全措施1. 施工前，应对施工现场进行整理和平整，保证施工面的平整度和坚实度。
2. 严格执行施工管理制度，实行责任制和考核制度，加强对员工的安全教育和培训。
3. 在坝体内部和外部设置安全防护网，保证施工人员的安全和坝体的质量。
4. 采取有效的安全防护措施，防止墙体倒塌、事故发生。
5. 要做好防火、防爆措施，避免火灾事故发生。
6. 严格执行动火作业管理制度，加强对施工现场的监管和控制。
四、施工进度控制1. 根据设计要求和实际情况，制定合理的施工进度计划，合理安排施工人员和设备的使用。
水库工程导流洞施工方案
水库工程导流洞施工方案一、工程概况水库工程导流洞是用于控制水库水位和水流的重要建筑物之一。
其施工方案需充分考虑到工程的安全性、经济性和质量要求。
本文将围绕水库工程导流洞的施工方案展开讨论，详细介绍施工方案的内容和要点。
二、施工前的准备工作1. 完善施工组织设计。
施工组织设计是施工管理的重要基础，包括施工组织结构、机械设备配置、施工方法和施工工序等内容。
2. 开展前期勘察工作。
在施工前，需要对导流洞的地质、水文和地形条件进行详细的勘察，确保施工的安全性和合理性。
3. 搭建施工场地。
在选定施工地点后，需要进行场地平整和基础工程施工，以便后续设备和材料的运输。
4. 采购施工所需的材料和设备。
施工需要大量的材料和设备，包括混凝土、钢筋、木工和建筑机械等。
5. 制定施工安全计划。
施工过程中需要严格遵守安全规定，确保施工人员和设备的安全。
三、施工流程1. 地基处理导流洞的地基处理是施工的第一步，目的是为了确保导流洞的稳定性和耐久性。
通常需要进行的工程包括地基填筑、压实和基础梁施工等。
2. 模板安装导流洞的混凝土施工需要搭建模板，通常采用的是钢模板或木模板。
模板的安装需要精确的测量和布局，以保证混凝土结构的准确性和牢固性。
3. 混凝土浇筑在模板安装完成后，需要进行混凝土的浇筑。
混凝土浇筑需要严格控制水泥的配比和搅拌时间，以保证混凝土的强度和密实性。
4. 结构加固导流洞的结构需要经常加固，以确保其在水压和地质条件下的稳定性。
通常采用的加固材料包括钢筋混凝土、钢板和地锚等。
5. 防水处理导流洞在施工完成后需要进行防水处理，以防止水库的渗漏和倒灌。
通常采用的防水材料包括沥青、聚合物和水泥砂浆等。
6. 设备安装导流洞施工完成后，需要安装相关的设备，包括排水泵、阀门和自动控制系统等，以保证水库的正常运行。
四、施工安全措施1. 严格遵守安全规定。
施工过程中需要严格遵守相关的安全规定，包括穿戴安全帽、安全绳和护具等。
2. 定期进行安全检查。
导流工程方案
导流工程方案一、项目概况导流工程是指利用各种工程措施，对水流进行调节和引导，使其按照既定的路线和速度流入目标地区，以达到预期的效果。
导流工程在水利、水电、防洪、港口等领域有着广泛的应用。
本文将针对导流工程的设计、施工和运维等方面进行详细分析和讨论。
二、项目背景导流工程的建设是解决水资源合理利用和水环境综合治理的重要手段，尤其是在水电站、水闸、航道、堤坝等设施的建设过程中，导流工程更是不可或缺的环节。
目前，我国在水利工程领域的建设和改造项目较多，因此对导流工程的需求也日益增加。
三、设计方案1. 地形地貌分析在进行导流工程设计之前，需要对待开发地区的地形地貌进行详细的分析。
这包括水流的起点、终点、流经的地形、地质和土层等信息，以便合理安排导流工程的路线和工程措施。
2. 流量计算根据地形地貌分析的结果，还需要进行水流的流量计算。
这是为了确定导流工程需要处理的水量大小，以便合理设计导流设施的规模和数量。
3. 导流工程设施设计导流工程设施包括渠道、堤坝、涵洞、引水渠等各种构筑物和设备。
设计时需要考虑水流的速度、坡度、承载力等因素，并合理选择材料和结构形式，以确保工程的安全可靠和经济合理。
4. 环境影响评价导流工程建设过程中，需要进行环境影响评价，确保工程建设不会对周边的自然环境和生态系统产生负面影响。
同时，还需要合理规划工程布局，减少对周边生态环境的破坏。
四、施工方案1. 施工技术选择根据导流工程设计方案，选用合适的施工技术，包括土石方施工、钢筋混凝土施工、水利水电设备安装等技术方案。
2. 施工组织设计制定合理的施工组织设计，包括工程进度计划、物资供应、人力配备、安全管理等方面，确保施工能够顺利进行。
3. 施工现场管理加强对施工现场的管理，及时进行巡视检查、安全预防和质量控制等工作，保证施工质量和工期符合设计要求。
4. 施工安全保障严格遵守国家有关施工安全的法律法规，加强对施工人员的安全教育培训，提供必要的安全防护设备，确保施工过程中不发生安全事故。
第五章 施工导流及水流控制1,松花江大顶子山航电枢纽工程(大型水电站)施工组织设计
第五章施工导流及水流控制1 概述松花江大顶子山航电枢纽工程的二期截流主要是利用左侧28孔泄洪闸上、下游围堰，施工期导流由已建成的右岸10孔泄洪闸和船闸泄流。
二期下游围堰总长度为682.835m，其中连接左右岸两纵向围堰段长度为522.835m，右侧连接厂房尾水墙段长度为70m，左侧连接下游翼墙段长度为90m。
围堰主要工程量见下表。
注：其它工程量以现场实际发生量计。
2引用标准和规程规范（1）《防洪标准》GB50201—94；（2）《水利水电建设工程验收规程》SL223—1999；（3）《水利水电工程施工组织设计规范》SDJ338—89；（4）《水电站基本建设工程验收规程》SDJ275—88；（5）《内河通航标准》（GBJ139-90）；（6）本章各专项施工技术涉及的其它章节引用的标准和规程规范。
3 施工布置施工布置分为施工供水、电系统布置及施工道路布置。
施工用水主要为施工机械用水，考虑取松花江水做为施工用水。
从坝顶公路桥桥头下游10kv供电点引接电源，采用10kv高压电缆通过坝顶公路桥引接到一期纵向围堰附近，通过变压器接至各施工部位。
填筑道路主要利用基坑内临时施工道路和1#施工道路。
4 施工程序根据大顶子山航电枢纽建设指挥部文件要求，在二期围堰截流施工时，可利用拆除一期右岸下游围堰、一期右岸连接围堰及一期基坑开挖粉细砂料进行围堰填筑施工。
采用单向进占法，在岛子及滩地围堰施工时，戗堤和围堰全断面进占，材料均采用粉细砂；进入河道后迎水面采用50cm厚泥岩防护，当泥岩防护不起作用时，采用戗堤进占，围堰滞后戗堤编织袋土填筑10~20m，戗堤填筑利用一期围堰拆除料或编织袋土进行填筑。
围堰粉细砂填筑分两期进行施工，先期进行115.00m高程以下部分的填筑（如围堰拆除料较多，应继续加高），待围堰闭气排水后，利用开挖基坑料再进行115.00~116.00m高程粉细砂填筑，汛期根据水位适当采用编织袋土对围堰加固加高，保证围堰汛期安全度汛。
某混凝土重力坝施工导流施工组织设计方案
某混凝土重力坝施工导流施工组织设计方案一、项目概况该混凝土重力坝位于省市的一座河谷中，是一项重要的水利工程。
坝体高度为50米，总长度为200米，坝址水流为中型河流，年平均流量为1200立方米/秒。
为确保大坝的施工安全和施工进度，需要进行合理的导流施工组织设计。
二、导流施工组织设计1.施工阶段划分导流施工的整个过程可以划分为以下几个阶段：水工建设准备阶段、坝址清理阶段、导流通道开挖阶段、导流门安装阶段、导流通道封底阶段。
2.人员组织为保证导流施工的效率和顺利进行，需要组建一个专业的导流施工团队。
团队人员包括工程师、技术人员、监理人员、施工人员等，他们需具备相关的专业知识和经验，并在导流施工过程中密切配合。
3.设备准备导流施工过程中所需的设备包括挖掘机、推土机、起重机、拖拉机等。
施工前需对这些设备进行检查和维护，确保其正常运行，并在需要时备齐备用零配件。
4.施工方案（1）水工建设准备阶段：在施工前，需进行坝址清理，将可能影响导流施工的障碍物清除干净。
同时，对导流通道进行调查，确保设计合理并满足施工要求。
（2）坝址清理阶段：清理坝址时，需注意对水流的保护。
采取泵抽水的方式，先将水流抽到坝体边缘，然后使用挖掘机将坝址上的土石方和植被移除，保持坝址表面的平整。
（3）导流通道开挖阶段：根据导流设计要求，通过挖掘机将导流通道开挖出来。
开挖出来的土石方需及时清理，并使用推土机将通道内部平整。
（4）导流门安装阶段：根据导流门的尺寸和安装要求，使用起重机将导流门吊装到指定位置。
安装完成后，对门体进行调试，确保其开启和关闭的灵活性。
（5）导流通道封底阶段：在导流门安装完成后，需将导流通道封底，以确保导流水量的控制。
采用块石填筑的方法，将导流通道封底，并进行均匀的压实。
5.安全措施导流施工过程中需要加强安全管理，确保施工人员的人身安全和设备的正常运行。
在工作面周围设置安全警示标志，定期进行安全检查，并对施工人员进行安全教育。
导流工程施工方案
一、工程概况本工程为XX水利枢纽工程，位于XX地区，是一座以发电为主，兼有灌溉、防洪等综合效益的水利枢纽工程。
工程主要包括大坝、溢洪道、发电厂房、引水系统等建筑物。
导流工程是本工程的重要组成部分，其主要目的是确保大坝和溢洪道在施工期间的安全，并为后续施工创造条件。
二、导流标准及设计洪水根据《水利水电工程施工组织设计规范》（SL 303-2004）的规定，本工程导流建筑物为5级，相应土石导流建筑物的洪水重现期为10～5年，混凝土导流建筑物的洪水重现期为5～3年。
本工程选择10年一遇洪水作为施工导流设计洪水标准。
三、导流方式本工程导流方式采用全段围堰法，即在河床内修建围堰，将河水引向下游，保证施工期间河道畅通。
四、导流建筑物1. 围堰：围堰采用土石结构，主要材料为当地土石。
围堰分为上游围堰和下游围堰，上游围堰高程为XX米，下游围堰高程为XX米。
2. 导流明渠：导流明渠采用矩形断面，宽度为XX米，深度为XX米。
明渠起点位于上游围堰下游，终点位于下游围堰上游。
3. 导流隧洞：导流隧洞采用圆形断面，直径为XX米，全长为XX米。
隧洞起点位于上游围堰下游，终点位于下游围堰上游。
五、施工顺序1. 施工准备：完成导流建筑物的施工图纸设计、施工组织设计、施工方案编制等工作。
2. 围堰施工：先进行上游围堰施工，再进行下游围堰施工。
3. 导流明渠施工：在上游围堰施工完成后，开始导流明渠施工。
4. 导流隧洞施工：在导流明渠施工完成后，开始导流隧洞施工。
5. 围堰拆除：导流工程完成后，拆除上游围堰和下游围堰。
六、施工进度安排1. 施工准备阶段：预计时间为XX个月。
2. 围堰施工阶段：预计时间为XX个月。
3. 导流明渠施工阶段：预计时间为XX个月。
4. 导流隧洞施工阶段：预计时间为XX个月。
5. 围堰拆除阶段：预计时间为XX个月。
七、质量保证措施1. 严格执行施工图纸和规范，确保施工质量。
2. 加强施工过程中的质量检查，发现问题及时整改。
土石方导流工程施工方案
土石方导流工程施工方案一、施工内容土石方导流工程是指利用土石材料进行填筑、覆盖或者铺设，以改变水沟的原有流线或者增加横向流速等方式，减缓水流速，防止水流冲刷农田和道路等农田灌溉和水土保持工程。
根据工程地质条件和水土保持要求，确定导流工程的具体施工内容，主要包括土石方填筑、导流沟开挖、导流渠整治、导流坡面处理等。
二、施工单位土石方导流工程的施工单位应为具有水利工程施工资质的企业或单位，具备相关技术和经验，并应有相关工程的施工技术人员参与。
三、施工前准备1. 土石方导流工程施工前，施工单位应编制施工方案、施工图纸及施工组织设计，在施工前向相关部门申请审批。
2. 对施工场地进行勘察和测量，了解地形地貌，确定导流工程的位置和尺寸。
3. 落实施工基本要求，确定施工需要的人员和设备，并进行调配。
4. 配备必要的安全防护设施和施工用具，确保施工人员的安全。
5. 准备所需的材料和设备，保证施工过程的顺利进行。
四、施工工艺1. 土石方填筑工艺根据导流工程的设计要求，在施工场地进行打草或者清场，清除场地上的草木和杂物，然后根据设计要求进行土石方的填筑。
在填筑过程中，应注意保持填筑面的均匀和密实，避免出现空鼓、松散现象。
填筑完成后，应进行表面整平，避免出现积水和死角。
2. 导流沟开挖工艺根据导流工程的设计要求，在施工场地进行导流沟的开挖。
首先进行挖掘，并确保导流沟的坡度和长度符合设计要求。
然后进行排水设施的铺设和沟底的处理，避免积水和泥沙。
3. 导流渠整治工艺进行导流渠的整治，包括挖淤、整平、填筑或者铺设防渗材料等工艺，确保导流渠的通畅和稳定。
同时，应根据设计要求设置导流井和闸门等设施，便于工程的维护和管理。
4. 导流坡面处理工艺进行导流坡面的处理，采取植被覆盖或者其他防蚀措施，减少坡面的水土流失。
同时，对导流坡面的排水设施进行检查和维护，保证其通畅和有效。
五、施工安全在进行土石方导流工程施工时，施工单位应严格遵守相关安全操作规程和安全管理制度，加强对施工人员的安全教育和培训，确保施工过程的安全。
