纸板线基础知识培训课件(PPT 53页)
二、原纸架
瓦楞流水线各工作站简介 :
原纸架及接纸机
原纸架能将纸卷举起,设定一定 张力让单面机或双面机连续拉 取纸张.
原纸架一组可左右各举一纸卷. 单面机前后各配一组原纸架.
E楞
C楞
有些原纸架上方配有自动接纸 机,当纸卷用尽或需换纸时可 不停单面机,完成接纸任务.
B楞 面纸
16
瓦楞纸板生产线设备构成
瓦楞纸板生产线设备构成
•核 心： 传送带、桥架 •配 套： 真空吸附 •控制要点： 稳固 •检测标准： 水平
单面机群组
里纸接纸机
芯纸调质缸 天桥积纸
芯纸接纸机
里纸原纸架 里纸预热缸 单面机
芯纸原纸架 24
瓦楞纸板生产线设备构成
五、糊机（复合机）
瓦楞流水线各工作站简介 : 双层糊复机(Glue Machine)
纸板线基础知识培 训课件(PPT 53页)
概述
一、生产线加工过程为变量控制过程； 二、生产管理过程控制要素“人、机、料、法、环”。
瓦楞纸板生产线设备构成
1
单面机
2
原纸架
3
预热器
4
天桥
5
糊机
6
热板
7
纵切机
8
横切机
9
堆码机
10
制糊机
瓦楞纸板生产线设备构成
一、单面机
瓦楞纸板生产线设备构成
单面机端面
缩、供糊等
•控制要点：限位控制（手动型）
①糊辊 ②压力辊 ③瓦楞辊
•检测标准：平行、限位
瓦楞纸板生产线设备构成
核心五辊
上瓦辊
3/4胶膜厚度+纸张厚度≤间隙
≤胶膜厚度+纸张厚度
压
瓦楞流水线各工作站简介 :
原纸架及接纸机
原纸架能将纸卷举起,设定一定 张力让单面机或双面机连续拉 取纸张.
原纸架一组可左右各举一纸卷. 单面机前后各配一组原纸架.
E楞
C楞
有些原纸架上方配有自动接纸 机,当纸卷用尽或需换纸时可 不停单面机,完成接纸任务.
B楞 面纸
16
瓦楞纸板生产线设备构成
瓦楞纸板生产线设备构成
•核 心： 传送带、桥架 •配 套： 真空吸附 •控制要点： 稳固 •检测标准： 水平
单面机群组
里纸接纸机
芯纸调质缸 天桥积纸
芯纸接纸机
里纸原纸架 里纸预热缸 单面机
芯纸原纸架 24
瓦楞纸板生产线设备构成
五、糊机（复合机）
瓦楞流水线各工作站简介 : 双层糊复机(Glue Machine)
纸板线基础知识培 训课件(PPT 53页)
概述
一、生产线加工过程为变量控制过程； 二、生产管理过程控制要素“人、机、料、法、环”。
瓦楞纸板生产线设备构成
1
单面机
2
原纸架
3
预热器
4
天桥
5
糊机
6
热板
7
纵切机
8
横切机
9
堆码机
10
制糊机
瓦楞纸板生产线设备构成
一、单面机
瓦楞纸板生产线设备构成
单面机端面
缩、供糊等
•控制要点：限位控制（手动型）
①糊辊 ②压力辊 ③瓦楞辊
•检测标准：平行、限位
瓦楞纸板生产线设备构成
核心五辊
上瓦辊
3/4胶膜厚度+纸张厚度≤间隙
≤胶膜厚度+纸张厚度
压
瓦楞纸箱培训教材

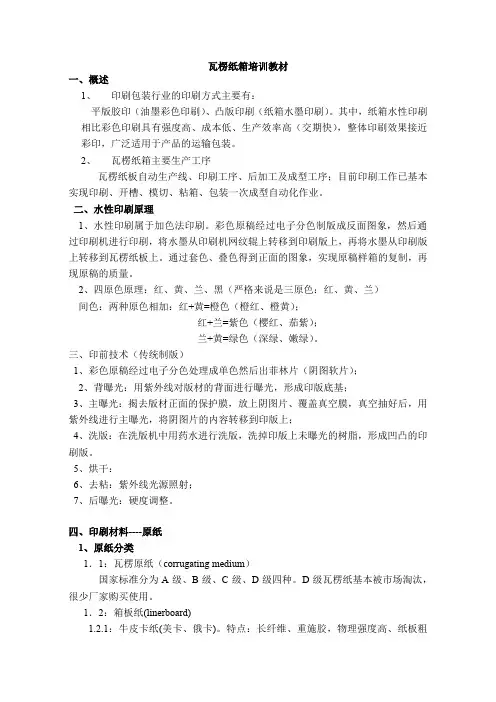

瓦楞纸箱培训教材一、概述1、印刷包装行业的印刷方式主要有：平版胶印（油墨彩色印刷）、凸版印刷（纸箱水墨印刷）。
其中，纸箱水性印刷相比彩色印刷具有强度高、成本低、生产效率高（交期快），整体印刷效果接近彩印，广泛适用于产品的运输包装。
2、瓦楞纸箱主要生产工序瓦楞纸板自动生产线、印刷工序、后加工及成型工序；目前印刷工作已基本实现印刷、开槽、模切、粘箱、包装一次成型自动化作业。
二、水性印刷原理1、水性印刷属于加色法印刷。
彩色原稿经过电子分色制版成反面图象，然后通过印刷机进行印刷，将水墨从印刷机网纹辊上转移到印刷版上，再将水墨从印刷版上转移到瓦楞纸板上。
通过套色、叠色得到正面的图象，实现原稿样箱的复制，再现原稿的质量。
2、四原色原理：红、黄、兰、黑（严格来说是三原色：红、黄、兰）间色：两种原色相加：红+黄=橙色（橙红、橙黄）；红+兰=紫色（樱红、茄紫）；兰+黄=绿色（深绿、嫩绿）。
三、印前技术（传统制版）1、彩色原稿经过电子分色处理成单色然后出菲林片（阴图软片）；2、背曝光：用紫外线对版材的背面进行曝光，形成印版底基；3、主曝光：揭去版材正面的保护膜，放上阴图片、覆盖真空膜，真空抽好后，用紫外线进行主曝光，将阴图片的内容转移到印版上；4、洗版：在洗版机中用药水进行洗版，洗掉印版上未曝光的树脂，形成凹凸的印刷版。
5、烘干：6、去粘：紫外线光源照射；7、后曝光：硬度调整。
四、印刷材料----原纸1、原纸分类1．1：瓦楞原纸（corrugating medium）国家标准分为A级、B级、C级、D级四种。
D级瓦楞纸基本被市场淘汰，很少厂家购买使用。
1．2：箱板纸(linerboard)1.2.1：牛皮卡纸(美卡、俄卡)。
特点：长纤维、重施胶，物理强度高、纸板粗糙；纯木浆或少量OCC。
简称：进口牛卡。
1.2.2：仿牛皮卡纸。
特点：表面挂15-25%木浆、其余为OCC；纤维较短、强度较牛卡纸差。
纸面平整，不同程度施胶（吸水性30—55g/m2不等）、表面染色处理。
瓦楞纸板生产线培训课件
瓦楞纸板生产线培训课件
按一下以編輯母片標題樣式
ated Cardboard Production Line Double Layers Board ( 5 papers)
原纸卷
Raw Material ( Paper Coil)
原纸架
Mill Roll Stand
天桥输送带
Overhead Bridge Conveyor
天桥与天桥输送带
Overhead Bridge and Overhead Bridge Conveyor
天橋吸風裝置
Bridge Suction Blower
天桥纠偏
Bridge Guide (CorruAligner)
天桥张力控制器
Auto Stacker
紙板輸送帶
Sheet Deliver / Conveyor
烘干定型部 II
双面机 Double Facer/Backer
烘干定型部 驅動
双面机 Double Facer/Backer Driver
轮转切断机
Rotary Cutoff
纵切压线机
Slitter Scorer
横切机
Helical Cutter
堆码机
Auto Stacker
堆栈机
Auto Stacker
Tension Control (Tension Master)
双层预热器
Double Pre-Heater
三层预热器
Multiple Pre-Heater / Triple Pre-Heater
双层糊机
Glue Machine
三层糊机
Glue Machine
烘干定型部 I
Double Facer/ Backer
按一下以編輯母片標題樣式
ated Cardboard Production Line Double Layers Board ( 5 papers)
原纸卷
Raw Material ( Paper Coil)
原纸架
Mill Roll Stand
天桥输送带
Overhead Bridge Conveyor
天桥与天桥输送带
Overhead Bridge and Overhead Bridge Conveyor
天橋吸風裝置
Bridge Suction Blower
天桥纠偏
Bridge Guide (CorruAligner)
天桥张力控制器
Auto Stacker
紙板輸送帶
Sheet Deliver / Conveyor
烘干定型部 II
双面机 Double Facer/Backer
烘干定型部 驅動
双面机 Double Facer/Backer Driver
轮转切断机
Rotary Cutoff
纵切压线机
Slitter Scorer
横切机
Helical Cutter
堆码机
Auto Stacker
堆栈机
Auto Stacker
Tension Control (Tension Master)
双层预热器
Double Pre-Heater
三层预热器
Multiple Pre-Heater / Triple Pre-Heater
双层糊机
Glue Machine
三层糊机
Glue Machine
烘干定型部 I
Double Facer/ Backer
《瓦楞纸箱培训》课件
波状外观
瓦楞纸板是由一层或多层波纹芯 纸和两层面纸组成。
制造ห้องสมุดไป่ตู้程
瓦楞纸板的制造流程通常包括粘 接、模压和切割等步骤。
应用领域
瓦楞纸箱广泛用于包装和保护各 种消费品，如食品、日用品等。
瓦楞纸箱生产工艺
了解瓦楞纸箱的生产过程是非常重要的。专业生产商将为您提供高质量的产品，减少产品损坏和运输成本。
材料采购
1
物流与运输
瓦楞纸箱是保障产品品质、降低物流成本、提高运输效率的重要手段。
2
物品包装与保护
瓦楞纸箱有稳定性好、抗压性强、防震隔振等优点，能有效保护包装物品。
3
商品售卖与展示
瓦楞纸箱可通过设计和印刷进行装饰，塑造不同的品牌形象和陈列效果。
瓦楞纸箱的质量控制
瓦楞纸箱的质量与设计、原材料、生产工艺和检测等环节密不可分。 在生产和使用瓦楞纸箱的过程中，需要特别重视瓦楞纸箱的质量控制。
足够的原材料储备可以确保生产计划的顺利进 行。
制造加工
模压和切割是制造过程的核心步骤。这些步骤 需要管理人员的全程监督。
质量检测
生产结束后要进行全面的检测，以确保每个瓦 楞纸箱都符合国家标准。
售后服务
售后服务包括维修、退换货和保养等环节，以 确保产品使用效果。
瓦楞纸箱的用途
瓦楞纸箱是流通领域的重要物流包装，常用于包装、运输、储存、销售和展示各种商品。 了解瓦楞纸箱在不同阶段的作用，有利于根据不同需求来选择最合适的瓦楞纸箱。
国家标准
检测和评估
国家标准规定了瓦楞纸板的规格、 质量参数和检测方法等内容。
CAI考虑到实验条件、标准检测和 生产现场情况，选择合适的方法 和档案。
质量管理措施
瓦楞纸板生产线知识讲座资料ppt课件
当然对于瓦楞辊表面的温度的控制(通常为160— 180℃)与饱和蒸汽压以及冷凝水的排放密切相关的。 我们知道，饱和水蒸汽通入瓦楞辊后，放出潜热凝结 成冷凝水，由于冷凝水的导热系数较低，如果排除不 畅而积聚在辊筒内，将大大增加辊筒的热阻，造成辊 筒表面温度的下降而不能正常速度工作。
当辊内的冷凝水积聚到一定的程度时，遮住了排水管 的出口，由于辊内的饱和蒸汽压大于排水管终端的压 力，两端的压差使冷凝水不断排出，所以，冷凝水排 出管的端口一定要朝下安装，并使端部尽可能地接近 辊体下部的内壁，以便最大可能地排除冷凝水。当然 管口不能接触内壁，因为辊筒是旋转的，而冷凝水排 水管和蒸汽旋转接头是固定不动的，否则会产生噪音 和损坏排水管。通常把固定吸管做成与下底面成45° 的角度。
讲解瓦楞纸板生产线各单机的用途— 双面机
是将上胶后的单面瓦楞纸板和面纸进行粘合、加热固 化、烘干后冷定形成为三层、五层或七层瓦楞纸板， 再将成型后的瓦楞纸板输送给纵切压痕机等设备对纸 板进行切割加工。组成结构:双面机由热段和冷段组成。 加热段由多组表面光洁平整的热烘箱组成，瓦楞纸板 直接贴在其上，在瓦楞纸板的上平面上有透气性好、 有一定张力和重力的专用帆布带和压辊或压板，使瓦 楞纸板在一定的压力下加热烘干。加热段又分为高温 区和低温区，高温区使粘合剂糊化、烘干，增强粘结 力。低温区使瓦楞纸板干燥并趋于稳定。冷却段的功 能为散发多余热量，均匀水份，避免翘曲，使瓦楞纸 板平整定型后进入下道工艺。
讲解瓦楞纸板生产线各单机的用途— 天桥输送架
天桥输送架把从瓦楞机出来的单坑纸板经桥架上纸 装置、输送装置、对齐纸板装置、纸板张力调整装 置进入后道加工工序。依据所生产纸板种类可分为 单层、双层、三层天桥输送架。组成结构：本机由 桥架上纸装置，输送装置、纸板对齐装置、张力调 整装置、走道等组成。
当辊内的冷凝水积聚到一定的程度时，遮住了排水管 的出口，由于辊内的饱和蒸汽压大于排水管终端的压 力，两端的压差使冷凝水不断排出，所以，冷凝水排 出管的端口一定要朝下安装，并使端部尽可能地接近 辊体下部的内壁，以便最大可能地排除冷凝水。当然 管口不能接触内壁，因为辊筒是旋转的，而冷凝水排 水管和蒸汽旋转接头是固定不动的，否则会产生噪音 和损坏排水管。通常把固定吸管做成与下底面成45° 的角度。
讲解瓦楞纸板生产线各单机的用途— 双面机
是将上胶后的单面瓦楞纸板和面纸进行粘合、加热固 化、烘干后冷定形成为三层、五层或七层瓦楞纸板， 再将成型后的瓦楞纸板输送给纵切压痕机等设备对纸 板进行切割加工。组成结构:双面机由热段和冷段组成。 加热段由多组表面光洁平整的热烘箱组成，瓦楞纸板 直接贴在其上，在瓦楞纸板的上平面上有透气性好、 有一定张力和重力的专用帆布带和压辊或压板，使瓦 楞纸板在一定的压力下加热烘干。加热段又分为高温 区和低温区，高温区使粘合剂糊化、烘干，增强粘结 力。低温区使瓦楞纸板干燥并趋于稳定。冷却段的功 能为散发多余热量，均匀水份，避免翘曲，使瓦楞纸 板平整定型后进入下道工艺。
讲解瓦楞纸板生产线各单机的用途— 天桥输送架
天桥输送架把从瓦楞机出来的单坑纸板经桥架上纸 装置、输送装置、对齐纸板装置、纸板张力调整装 置进入后道加工工序。依据所生产纸板种类可分为 单层、双层、三层天桥输送架。组成结构：本机由 桥架上纸装置，输送装置、纸板对齐装置、张力调 整装置、走道等组成。
瓦楞纸板纸箱培训课程47页PPT
瓦楞纸板纸箱培训课程
11、不为五斗米折腰。 12、芳菊开林耀，青松冠岩列。怀此 贞秀姿 ，卓为 霜下杰 。
13、归去来兮，田蜀将芜胡不归。 14、酒能祛百虑，菊为制颓龄。 15、春蚕收长丝，秋熟靡王税。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
47
11、不为五斗米折腰。 12、芳菊开林耀，青松冠岩列。怀此 贞秀姿 ，卓为 霜下杰 。
13、归去来兮，田蜀将芜胡不归。 14、酒能祛百虑，菊为制颓龄。 15、春蚕收长丝，秋熟靡王税。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
47
瓦楞纸板生产线知识讲座PPT
15
天桥输送架
16
讲解瓦楞纸板生产线各单机的用途— 天桥输送架
天桥输送架把从瓦楞机出来的单坑纸板经桥架上纸 装置、输送装置、对齐纸板装置、纸板张力调整装 置进入后道加工工序。依据所生产纸板种类可分为 单层、双层、三层天桥输送架。组成结构：本机由 桥架上纸装置，输送装置、纸板对齐装置、张力调 整装置、走道等组成。
瓦楞纸板生产线知识讲座
1

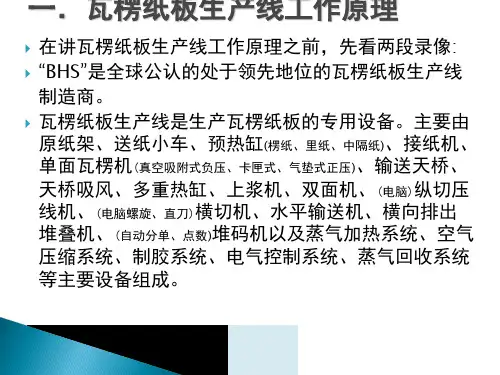

一．瓦楞纸板生产线工作原理
