柴油发电机接线方案设计
(完整版)柴油发电机施工方案
目录一、工程概况： (2)二、临时用电部署 (2)2.1 供电方式 (2)2. 2 施工现场配电线路： (4)2. 3 施工现场配电箱和开关箱： (4)三、施工用电负荷计算： (4)四、发电机组的安装 (6)4.1发电机安装工艺流程： (6)4.2 发电机基础 (6)4.3 主机运输吊装就位 (6)4.4 排气、燃油冷却系统安装 (6)4.5、电气设备的安装 (6)4.6 接地线安装 (7)4.7、机组接线 (7)4.8、机组调试 (7)4.9 机组试运行调试 (8)五、安全用电措施 (9)5. 1技术措施 (9)5. 2组织措施 (10)一、工程概况：深圳市第八高级中学配套道路位于龙华新区观澜樟坑径片区，该工程含三条路，即新樟路、观盛东路和新澜路，设计时速20km／h，道路为城市支路。
新樟路在现状新樟路基础上进行旧路改造，线位大致呈东西走向，起点接待建五和大道里程XZK0+000，终点接现状新樟路里程XZK0+565，红线宽度26m，3m人行道+1．5m树池+8m机动车道+7m辅道+1．5m树池+3m人行道+2m挡土墙预留（合计26m）,道路全长565m。
观盛东路为新建道路，线位大致呈东西走向，设计赴点西接五和大道里程GS0+000,设计终点东接新澜路里程GS0+254．813，规划红线宽度25m，3．5m人行道+1．5m树池+15m机动车道+1．5m树池+3．5m人行道（合计25m），道路约全长254．813m。
新澜路为新建道路，设计起点接观盛东路里程X0+000，设计终点接八高东门出入口里程X0+234．781，线位大致呈西南—东北走向，规划红线宽度18m，3m人行道+1．5m树池+9．8m机动车道+1．5m树池+2．2m人行道（合计18m）,道路全长234．781m。
二、临时用电部署2.1 供电方式供配电方式：根据本工程施工现场实际情况，施工用电采用三台30kw和一台300kw柴油发电机供电。
柴油发电机组设置原则与机房设计
柴油发电机组设置原则与机房设计1引言新型建筑人流密集，出于防火、消防安全的需要，对供电可靠性提出了严格的要求。
目前我们一般采用柴油发电机组作为应急电源，因为柴油发电机的容量较大，持续供电时间长，可独立运行，不受电网故障的影响，可靠性较高。
尤其是某些地区常用市电不是很可靠的情况下，把柴油发电机作为备用电源，既能起到应急电源的作用，又能通过低压系统的合理优化，可以让一些较为重要的负荷在市电停电时使用，因此柴油发电机在工程中得到广泛应用。
本文将就高层建筑中柴油发电机组的设置原则、容量选择、型式选择、机房设计等问题提出一些理解和认识。
2 设置原则符合下列条件之一，可选用柴油发电机作为备用电源：（1）保证一级负荷中特别重要的负荷用电。
（2）一级负荷从电力系统中取得第二电源困难或技术经济不合理时。
3 柴油发电机容量的选择现代一般民用建筑中，柴油发电机在火灾时为消防负荷，平时为重要负荷提供备用电源。
柴油发电机的容量应首先要满足稳定计算负荷需要，包括消防负荷和保证负荷两部分。
作为消防负荷，通常是作为消防用电设备的备用电源，一旦市电停电，即刻联锁开启发电机组。
遇到非消防紧急状态下的一般停电时，生活泵、客梯、酒店厨房动力、星级客房照明等负荷（称为保证负荷）亦需后备电源的供应。
如果设计发电机组仅仅负担应急照明等消防负荷，对保证负荷无法顾及，则必将造成机组空置、资源浪费。
为此，进行低压配电系统设计时，在满足消防负荷需要的前提下，可考虑停电而非火灾时，发电机对保证负荷的供电。
一种做法是将保证负荷集中接到发电机应急母线段上，火灾时，由火灾确认信号将保证负荷（客梯除外）的总开关分励脱扣。
总之，应分别计算消防负荷和保证负荷。
在确定发电机组容量时，应首先满足消防负荷的要求，再根据建设方的要求接入相应的保证负荷。
柴油发电机组的容量大小，除要满足上述稳定计算负荷需要外，还必须进行电动机启动时的电压降校验，即启动任一电动机时，其端子允许电压降应在规定范围之内。
柴油发电机施工方案
目录一、工程概况: (1)二、临时用电部署 (2)2.1 供电方式 (2)2。
2 施工现场配电线路: (2)2。
3 施工现场配电箱和开关箱： (3)三、施工用电负荷计算: (3)四、发电机组的安装 (5)4。
1发电机安装工艺流程： (5)4。
2 发电机基础 (5)4.3 主机运输吊装就位 (5)4.4 排气、燃油冷却系统安装 (5)4。
5、电气设备的安装 (6)4。
6 接地线安装 (6)4。
7、机组接线 (6)4。
8、机组调试 (7)4。
9 机组试运行调试 (8)五、安全用电措施 (9)5. 1技术措施 (9)5。
2组织措施 (10)一、工程概况:本工程由成都双流和骏置业有限公司开发，由四川国恒建筑设计有限公司设计，四川振川工程管理咨询有限公司监理，浙江省长城建设集团股份有限公司总承包施工承建。
工程地址位于成都市双流县航空港，南临大件路、西环港路.本工程包含全部地下室以及地面5#、6#、7＃楼.总建筑面积约23.7万平方米。
地上建筑面积为约184800平方米，地下一层总建筑面积为约52200万平方米。
本工程分为办公楼与商业楼。
5＃楼由5-A幢20层，总高66m；5-B幢18层总高67m。
主楼下1-4层裙楼为商业。
6#楼为3层大卖场，总高为16。
8m。
7＃楼由7-A幢共18层，总高为67。
00m；3幢7—B共13F，总高63。
5m高层建筑组成。
主楼下1、2层裙楼为商业。
±0.000相当于绝对高程490.70m.整个建筑群以现代的立面风格为主，并充分考虑生态、低碳与节能设计.二、临时用电部署2.1 供电方式供配电方式：为防止停电的突发事件，分别在5#楼6#楼和7#楼设置三台应急柴油发电机.额定功率为200kw、300kw及300kw。
（平面布置见附图）由柴油发电机引一路电源至施工现场总配电柜。
再由总配电柜分配给各分配电箱,总配电柜处设电度表、电压表、电流表,供电方式采用三相五线制TN—S系统。
柴油发电机组及高压配电安装施工组织方案
柴油发电机组及高压配电安装施工组织方案施工组织方案柴油发电机组安装本工程方案包括: □专业承包施工组织设计方案□专业施工方案(含专业承包方的检测、调试方案) □设备及主要材料进场抽检复验的第三方检测方案□工程实体质量的第三方检测方案□工程所属单位(子单位)工程名************************发电机组及环保安装工程称:工程地址: *****目录一、工程概况及编制依据（一）工程概况（二）编制依据二、施工组织机构说明（一）项目组织机构的设置（二）施工机构职能（三）项目各部门职责三、施工准备（一）施工技术准备（二）物资条件准备（三）劳动力准备（四）现场准备四、施工部署及协调（一）施工总体部署（二）施工组织架构表（三）施工计划进度表（四）施工协调五、主要分部分项工程施工技术方案六、安全操作规程七、工程竣工验收一、工程概况及编制依据（一）工程概况1 工程名称：************************发电机组及环保安装工程。
2 工程地点：*****。
3 工程规模：工程结构形式为框架结构。
4 工程招标内容及范围:本次招标范围为发电机房环保工程等施工图纸范围内的所有内容。
具体内容如下：4-1发电机组机械安装；4-2机房环保工程安装；机房内吸声天花安装，机房进、排风消声系统安装。
4-3门窗工程：进、排风口安装百页窗，门体为专业隔声门。
4-4电气工程安装：发电机房内照明、通风系统安装。
4-5电柜安装：高压柜开关柜、电阻柜、并机柜等就位安装，高压电缆、线槽敷设安装。
5 工期要求：2014年10月31日前完工。
6 工程质量目标：我公司承诺************************发电机组及环保安装工程一次验收通过并达到国家现行规范要求的优良标准。
（二）编制依据----招标文件、施工图纸及答疑记录----建设部颁发的《建设工程施工现场管理规定》----中华人民共和国颁布的现行建筑结构和建筑施工的有关规程、规范及验评标准GB50303-2002 《建筑电气工程施工质量验收规范》GB3096-93 《城市区域环境噪声标准》二类标准BG4427-2001 《大气污梁物排放标准》（林格曼黑度<1级）二、施工组织机构说明（一）项目组织机构的设置为确保优质、高速、安全、文明地完成************************发电机组及环保安装工程的建设任务，将由我公司成立************************发电机组及环保安装工程项目经理小组承担该工程的施工。
柴油发电机组装安装施工方案三篇
柴油发电机组装安装施工方案三篇篇一：柴油发电机组装安装施工方案柴油发电机组安装施工工艺标准（QB-CNCECJ060701-20XX）1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作，柴油发电机组的连续功率为100~1500KVA；并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。
2 施工准备2.1 原材料半成品的要求2.1.1 各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。
2.1.2 螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
2.1.3 导线与电缆：各种规格的导线与电缆，要有出厂合格证。
2.1.4 其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
2.2 主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。
2.3 作业条件2.3.1 施工图和技术资料齐全；2.3.2 土建工程基本施工完毕、门窗封闭好；2.3.3 在室外安装的柴油发电机组应有防雨措施；2.3.4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求；2.3.5 柴油发电机组的安装场地清理干净、道路畅通专业。
2.4 作业人员主要施工人员：电工、超重工、调试工，经过培训考核的专业人员持证上岗。
3 施工工艺3.1 工艺流程基础验收→设备开箱检验→机组稳装（地脚螺栓固定的机组/安放式的机组）→油、气、水冷、风冷、烟气排放等系统和隔振防噪声设施的安装工验收（发电机静态试验/随机配电盘控制柜接线检查）→发电机空载试运行和试验调整→发电机负荷试运行3.2 操作工艺3.2.1 基础验收柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。

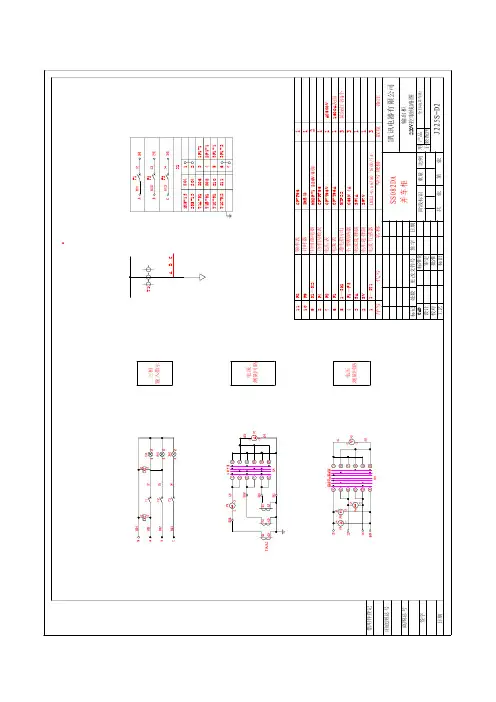

柴油发电机组并车线路图J25S
KH3021 SWMOA 3590S-5K KH2022 KH2022 IN4007 R014-3A
红色 绿色
借用件登记
ZSD
HS8000 控制回路
12 11 10 9 8 7 6 5 4 3 2 1
1～2IN F4 K7 K1～K6 ZSD HS ASYN
急停开关 手动自动选择制 电位器 分闸/停止机组按钮 起动机组按钮 整流二极管 熔断器 时间继电器 中间继电器 指示灯线路板 并车线路板 并车中央控制器
136 137 138 25 139 140 101 102 143 144 145 149 152 153 154 155 156
X2 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
ASYN205 控制回路
红色
发电机组调速 (电子调速)
功率平衡线
连接2#并车柜 端子234/235
1B126 127 128A 129A 128B 129B 128 129 130 131 132 134 135 1SW-2 5K5-14 5K5-6 2IN-1 ASYN-35 ASYN-36 HS-19 HS-26 HS-27
X2 1 2 3 4 5 6 7 8 9 10 11 12 13 14
F1
T1
F2 F3
通电指示 回路 Q1 A2 B2 C2 G2
KW
56
57
高功率输出
SV-4 HS-N T1A-K1 T1A-K2 T1B-K1 T1B-K2 T1C-K1 T1C-K2 P4-1 ASYN-6 2P1-1 ASYN-8 3P1-1 ASYN-10
204 204 206 207 208 209 210 211
柴油发电机组自动并机并网系统方案精
柴油发电机组自动并机并网系统方案精东莞XX公司柴油发电机组自动并机并网系统方案发电机充电器、发电机控制器、发电机调压板（电压调节器、数字AVR、电子调速器等发电机配件厂家柴油发电机组自动并机并网系统方案一、环境条件与系统参数1.极限最高温度：70摄氏度IEC60062.极限最低温度:-25摄氏度IECXXX相对湿度:25摄氏度时95%4.海拔高度:2000米内5.抗震能力：地震烈度8度6.输入电压:40VAC-600VAC7.输入电流:5A8.最大输入电流：4倍额定电流长期20倍额定电流0秒9.编程继电器:8A250V10.工作电源:8-36VDC25W测量精确度:1.0IEC60682.防护等级:面板IP52整体IP20IEN609、功能描述1.并机系统概述并机系统用于柴油发电机组的自动化并联和并网运行，配合主控柜可实现无人值守运行方式，满足自动启动、自动并联和并网输出的功能，总共4台0KV800KW发电机组独立运行或者并联于气机母排运行。
主控制柜可延伸监测和控制范围，包括自动加油系统工作状态、液位、故障信号、进排风系统、远置冷却系统、断路器状态、断路器告警，具有第3方通信接口，提供Modbus通信协议或者TCP通信，远距离传输采用光纤通信模组。
本方案为独立电站设计，无电网电压情况下，可根据主发电机运行情况、电力参数等外部因素来调整发电机组的运行状态，当紧急情况或需要发电机组运行时并机系统自动投入运行，可实现系统内任意台或者多台发电机组并网使用，主控柜实现并联系统集中监测和运行逻辑处理，共同完成自动投入，自动负载均分，自动撤出，支持加载斜坡和卸载斜坡功能，和自动冷却停止的控制，系统时间和定时器时间可根据使用情况和项目要求随意设定。
如原理图所示，发电机组运行于独立的母排，通过两端的母联开关与号、2号气机母排连接，当所有气机都停止运行后，发电机组做孤岛运行，独立为母排供电；当任意一台气机投入运行，并网系统自动判断并网运行，母排上的0KV发电机组，可同时或者部分并联于母排上运行，共同分担母线的负荷；目前提供4台机组,预留台发电机组接口，包括并机柜控制回路、主控柜连接回路、高压开关柜控制及母排回路。
柴油发电机供电方案应用的探讨
柴油发电机供电方案应用的探讨柴油发电机供电方案是一种常见的备用供电系统，广泛应用于电力缺乏的地区、应急备用电源和远程地区的电力供应等场景。
本文将探讨柴油发电机供电方案的应用领域、特点以及可能的改进方向。
1. 电力缺乏地区：在一些偏远地区或电力不稳定的地区，柴油发电机供电方案可以提供稳定的电力供应。
这些地区可能没有连续的电网供电，或者电网供电不稳定，而柴油发电机可以通过独立供电系统解决电力供应问题。
2. 应急备用电源：柴油发电机供电方案在自然灾害、电力故障或其他紧急情况下可以作为备用电源使用。
在紧急情况下，柴油发电机可以快速启动，提供紧急电力，保障基本生活需求和关键设备的正常运行。
柴油发电机供电方案的特点包括以下几个方面：1. 稳定可靠：柴油发电机可以提供稳定的电力供应，适应不同的负载变化。
柴油发动机具有较高的燃料效率和较长的寿命，可以持续运行数千小时。
2. 快速启动：柴油发电机启动时间相对较短，通常只需要几十秒到几分钟的时间。
这对于应急备用电源非常重要，可以迅速保障电力供应。
3. 燃料可靠性：柴油作为燃料供应相对比较稳定，而且存储和加油相对方便。
柴油发电机可以使用多种类型的燃料，包括柴油、生物柴油和合成柴油等。
1. 环境影响：柴油发电机使用燃油燃烧产生废气和噪音，对环境造成一定程度的影响。
为了减少环境污染，可以考虑使用低排放的柴油发电机，或者使用其他清洁能源替代。
2. 能源效率：柴油发电机燃料的能源效率可以进一步提高。
可以通过改进发动机设计、采用高效的燃烧技术等方式提高燃料利用率，降低能源消耗。
3. 智能化控制：柴油发电机供电方案可以进一步实现智能化控制。
通过采用传感器、监控系统和自动控制技术，实现对发电机组的实时监测和远程控制，提高运行效率和可靠性。
柴油发电机供电方案具有广泛的应用领域和一些特点，但也存在一些需要改进的方面。
在未来的发展中，可以通过提高环境友好性、提高能源效率和实现智能化控制等方面的改进，进一步完善和推动柴油发电机供电方案的发展。
柴油发电机组安装施工方案
柴油发电机组安装一、设备及材料要求1 各种规格的型钢：型钢应符合设计要求，无明显的锈蚀，并有材质证明。
2 螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
3 导线与电缆：各种规格的导线与电缆，要有出厂合格证。
4 其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
二、主要机具1 主要机具：汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板挫、榔头、钢板尺、圆钢套丝板、电焊机、气焊工具、真空泵、油桶、撬杠等。
2 测试机具：塞尺、水准仪、水平尺、转速表、兆欧表、相序表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻等。
三、作业条件1 施工图和技术资料齐全。
2 土建工程基本施工完毕，门窗封闭好。
3 在室外安装的柴油发电机组应有防雨措施。
4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线的位置应符合设计要求。
5 柴油发电机组的安装场地清理干净、道路畅通。
四、操作工艺(一)工艺流程：(二)基础验收：柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。
(三)设备开箱检验：设备开箱点件应有安装单位、供货单位、建设单位、工程监理共同进行，并做好记录。
依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录。
外观检查，有铭牌：机身无缺件，涂层完整。
柴油发电机组及其附属设备均应符合设计要求。
(四)机组安装：如果安装现场允许吊车作业时，用吊车将机组整体吊起，把随机配减震器装在机组的底下。
在柴油发电机组施工完成的基础上，放置好机组。
一般情况下，减震器无须固定，只要在减震器下垫一层薄薄的橡胶板就可以了。
如果需要固定，划好减震器的地脚孔的位置，吊起机组，埋好螺栓后，放好机组，最后拧紧螺栓。
柴油发电机并机方案
柴油发电机组并机方案东莞团诚自动化设备有限公司是一家与新加坡力可赛（LIXISE）的合资公司。
新加坡力可赛在并机技术上处于国际先进水平，尤其是柴油发电机组自动并机技术非常成熟，其核心模块采用自主研发的LXC9510专用并机控制模块。
力可赛人凭借积累的大量柴油发电机组成功并车并机方案和经验，能根据客户需求，设计出最经济最合理的发电机组并机方案。
一、LXC9510控制器并机系统功能：1.系统组成：发电机系统包括2台辛普森柴油发电机组，1个并机柜和1个并机汇流输出柜组成。
LXC9510发电机组并联控制器ARS485通讯电缆分合闸控制分合闸控制ABB空气断路器柴油发电机组B 柴油发电机组A至用户负载LXC9510发电机组并联控制器B（Diesel generators and machine program ）由“LXC9510控制器”构成的并机系统示意图并机系统组成：由LXC9510控制器构成的并机控制屏、并机汇流输出柜及PLC负载分组控制系统（可选单元）、燃油自动补给系统（可选单元）组成，2台机组相应配一个并机输入柜。
并机柜的一次线路、负载开关的品牌、型号规格及电柜的外型结构视具体工程而定。
2.并机系统的特点、功能和适用范围：2.1并机系统的自动程度高，机组的投入运行、切出运行、同步合闸、卸载分闸、负载分配均自动进行，令发电供电系统实现无人监管。
2.2并机系统工作状况稳定，操作人员容易掌握使用方法。
2.3全面的保护功能：逆功率保护、过流保护（由断路器和MICROPRO I完成）、发电机组故障分闸保护、超载保护、电压故障保护、急停功能。
2.4基本功能：a)手动开机。
b)同步显示。
c)自动同步检测。
d)自动并机，可通过设定相关参数，机组根据负载的大小自动投入运行或切出。
e)自动平衡分配功率。
f)自动切出卸载功能：多台机组在并机运行时，如其中一台机组需切出运行，该机组会自动将负载逐渐转移到其它机组，在负载接近为0时（大小可调），自动分闸。
发电机组安装施工方案
发电机组安装施工方案一、发电机组的安装1.1 发电机安装工艺流程：发电机的安装工艺流程包括：准备工作、基础施工、机组安装、电气设备安装、接地线安装、机组接线和机组调试。
在安装过程中，需要严格按照工艺流程进行操作，以确保机组的安全运行。
1.2 发电机基础发电机基础是发电机组安装的重要部分。
在进行基础施工前，需要对基础进行勘测，确定基础的大小、深度和强度等参数。
在施工过程中，需要保证基础的水平度和垂直度，以确保机组的稳定性和安全性。
1.3 排气、燃油冷却系统安装排气、燃油冷却系统是发电机组的重要组成部分。
在安装过程中，需要确保排气管道的长度和弯曲度符合要求，燃油系统的管道和阀门安装牢固可靠，冷却系统的水路畅通无阻。
1.4 电气设备的安装电气设备的安装包括配电柜、控制柜、电缆等。
在安装过程中，需要确保电气设备的接线准确无误，电缆的长度和规格符合要求，并且电缆的绝缘性能良好。
1.5 接地线安装接地线是机组安装中不可缺少的一部分。
在安装过程中，需要确保接地线的规格和长度符合要求，接地线的接头牢固可靠，接地电阻符合国家标准。
1.6 机组接线机组接线是发电机组安装中的关键步骤。
在接线过程中，需要按照电气图纸进行接线，确保接线正确无误，接线端子紧固可靠，接线板的标识清晰明确。
1.7 机组调试机组调试是发电机组安装的最后一步。
在调试过程中，需要对机组进行各项测试，包括电气性能测试、机械性能测试和自动控制系统测试等。
在测试过程中，需要记录测试数据，及时发现和解决问题，以确保机组的正常运行。
8 机组试运行调试在发电机组安装完成后，需要进行试运行调试，以确保机组的正常运行和安全性。
试运行调试包括机组启动、负载试验、调整电压和频率等步骤。
在试运行调试过程中，需要注意安全用电措施，以避免发生电气事故。
二、安全用电措施2.1 技术措施在发电机组的使用过程中，需要注意以下技术措施：1）机组接地：机组的金属外壳应接地，确保机组的安全性。
深圳城建大厦柴油发电机方案设
深圳城建大厦柴油发电机方案设摘要：本文通过对深圳城建大厦项目在方案设计阶段柴油发电机组的容量计算选取、机房位置选定，发电机组接入方案的对比分析等内容的总结，对超高层建筑在方案设计阶段柴油发电机组的设计进行了探讨。
关键词：超高层建筑；柴油发电机组；接入方案；方案设计；线缆电压降引言随着国内经济的发展，城市人口规模不断扩大，城市建筑用地面积日趋紧张，各地高层建筑、超高层建筑不断涌现，同时超高层建筑与城市的经济发展水平相对应，其高度及数量标志着城市的现代化程度，这些超高层使用功能齐全，相应其供配电系统也比较复杂，可靠性要求更高，其中应急电源的设置与一般的民用项目相比设置要求更加严格。
1.工程概况深圳城建大厦位于深圳市罗湖金融核心区桂圆街道红岭南路东侧、金华街南侧，是一幢以办公为主的超高层城市综合体，在裙房设置公交枢纽站、商业、公共文化活动室等配套服务功能。
总建筑面积163500m2，建筑高度318米，地上68层，地下5层。
本项目属一类高层公共建筑。
图一城建大厦效果图2.负荷等级划分及供电电源本工程为一类高层公共建筑，根据《民用建筑电气设计规范》、《供配电系统设计规范》及《建筑设计防火规范》规定，本工程以下用电负荷为一级负荷：消防设备用电、安防系统用电、计算机系统用电、公共照明、值班照明、客梯、生活水泵、排水泵、航空障碍灯、机械停车设备等。
本工程作为地标性建筑，属于人员密集公共场所，并且《建筑高度大于250米民用建筑防火设计加强性技术要求（试行）》之二十四条规定：消防用电应按一级负荷中特别重要的负荷供电。
应急电源应采用柴油发电机组，柴油发电机组的消防供电回路应采用专用线路连接至专用母线段，连续供电时间不应小于 3.0h。
考虑以上因素，本工程消防设备用电按特别重要负荷设计。
本工程进线电源采用两路10kV电源进线，电源分别沿不同路径引自不同的区域变电站，两个电源不应同时损坏，满足一级负荷供电要求；为满足一级负荷中特别重要负荷的供电要求，还应设置应急电源。
柴油发电机组自动并机并网系统方案
东莞团诚自动化设备有限公司柴油发电机组自动并机并网系统方案发电机充电器、发电机控制器、发电机调压板（电压调节器）、数字AVR、电子调速器等发电机配件厂家柴油发电机组自动并机并网系统方案一、环境条件与系统参数1.极限最高温度：70摄氏度IEC60068-2-12.极限最低温度：-25摄氏度IEC60068-2-23.相对湿度：25摄氏度时≤95%4.海拔高度：2000米内5.抗震能力：地震烈度8度6.输入电压：40VAC-600V AC7.输入电流：<5A8.最大输入电流：4倍额定电流长期20倍额定电流10秒9.编程继电器：8A250V10.工作电源：8-36VDC25W11.测量精确度：1.0IEC6068812.防护等级：面板IP52整体IP20IEC/EN60529二、功能描述1．并机系统概述并机系统用于柴油发电机组的自动化并联和并网运行，配合主控柜可实现无人值守运行方式，满足自动启动、自动并联和并网输出的功能，总共4台10KV1800KW发电机组独立运行或者并联于气机母排运行。
主控制柜可延伸监测和控制范围，包括自动加油系统工作状态、液位、故障信号、进排风系统、远置冷却系统、断路器状态、断路器告警，具有第3方通信接口，提供Modbus通信协议或者TCP/IP通信，远距离传输采用光纤通信模组。
本方案为独立电站设计，无电网电压情况下，可根据主发电机运行情况、电力参数等外部因素来调整发电机组的运行状态，当紧急情况或需要发电机组运行时并机系统自动投入运行，可实现系统内任意1台或者多台发电机组并网使用，主控柜实现并联系统集中监测和运行逻辑处理，共同完成自动投入，自动负载均分，自动撤出，支持加载斜坡和卸载斜坡功能,和自动冷却停止的控制，系统时间和定时器时间可根据使用情况和项目要求随意设定。
如原理图所示，发电机组运行于独立的母排，通过两端的母联开关与1号、2号气机母排连接，当所有气机都停止运行后，发电机组做孤岛运行，独立为母排供电；当任意一台气机投入运行，并网系统自动判断并网运行，母排上的10KV 发电机组，可同时或者部分并联于母排上运行，共同分担母线的负荷；目前提供4台机组，预留1台发电机组接口，包括并机柜控制回路、主控柜连接回路、高压开关柜控制及母排回路。
柴油发电机组装安装施工方案三篇
柴油发电机组装安装施工方案三篇篇一：柴油发电机组装安装施工方案柴油发电机组安装施工工艺标准（QB-CNCECJ060701-20XX）1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作，柴油发电机组的连续功率为100~1500KVA；并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。
2 施工准备2.1 原材料半成品的要求2.1.1 各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。
2.1.2 螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
2.1.3 导线与电缆：各种规格的导线与电缆，要有出厂合格证。
2.1.4 其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
2.2 主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。
2.3 作业条件2.3.1 施工图和技术资料齐全；2.3.2 土建工程基本施工完毕、门窗封闭好；2.3.3 在室外安装的柴油发电机组应有防雨措施；2.3.4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求；2.3.5 柴油发电机组的安装场地清理干净、道路畅通专业。
2.4 作业人员主要施工人员：电工、超重工、调试工，经过培训考核的专业人员持证上岗。
3 施工工艺3.1 工艺流程基础验收→设备开箱检验→机组稳装（地脚螺栓固定的机组/安放式的机组）→油、气、水冷、风冷、烟气排放等系统和隔振防噪声设施的安装工验收（发电机静态试验/随机配电盘控制柜接线检查）→发电机空载试运行和试验调整→发电机负荷试运行3.2 操作工艺3.2.1 基础验收柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。
柴油发电机组自动控制柜的安装接线方法
柴油发电机组自动控制柜的安装接线方法柴油发电机组如果另外接上一个自动化控制柜，整体机组就转变成自动化柴油发电机组。
自动化柴油发电机组有很多好处。
实现两路电源包括市电与市电、市电与发电或者发电之间)的全自动切换，保证用户的正常用电要求。
电压范围：(400VAC／50HZ容量范围：63A一6300A安全措施：全自动操作，机械、电气双重连锁。
自动化柴油发电机组的工作原理如原供应系统为市电，当市电停电或三相电缺相时，自动切换系统立即切断市电供电并自动启动发电机，发电机启动运行后，3秒钟将电送出，当市电来电正常后，延时30秒停发电机，自动切换到市电供电。
如原供应系统为发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。
主要功能：1、主电路采用ATS型断路器分别进行电气和机械锁联上,配有电动合闸马达,手动合闸等配件，始终只保证一路电源接通负载，工作性能安全可靠，经久耐用。
2、辅助电路分别采用进口时间继电器,中间继电器等先进的辅助电路功能,工作指令运行稳定.分别有自动,手动灵活运用。
3、具有市电恢复功能延时,市电失败确信延时, 开关转换静区延时,发电机组带负载延时,发电机组冷却延时等延时功能用4、该系列产品可与任何品牌远程启动的自动化机组配合使用,可控制发电机的自动启动与停机.自动进行转换供电,从而达到自动保护供电系统稳定的功能,可谓最理想的配电产品.柴油发电机组作为一种必要的备用电源，其结构原理非常复杂，客户在采购柴油发电机组到安全验收过程中各个阶段都要注意一些问题，尤其是在安装过程特别注意，下面就柴油发电机组安装全套流程做详细介绍。
柴油发电机组安装操作流程：准备工作－主机安装－排气、燃油、冷却系统安装－电气设备安装－地线安装－机组接线－机组调试一、准备工作1、材料、设备1) 机组规格、型号应符合设计要求。
2)各种规格的型钢应符合设计要求，型钢无明显的锈蚀；并有材质证明。
3)除发电机组发电机稳装用螺栓外，均应采用镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。
柴油发电机临时用电施工方案方案
目录一、工程概况 (1)二、编制依据 (1)三、施工现场临电用电情况 (1)四、施工计划 (2)五、施工用电计算 (2)六、配电电路设计 (3)七、接地、接零及防雷 (4)八、安全用电技术措施 (4)九、电气防火措施 (6)十、绿色、节约用电措施 (6)十一、急救措施 (6)移动式柴油发电机临时用电施工方案一、工程概况本工程位于浦东新区高清路、大寨河西北角，占地面积2 3 0 0平方米，雨水泵房、回流及污水截流设施、进出水管渠、排放口、驳岸等土建工程，变电间、控制室等上部建筑和其它附属设施，以及泵站内工艺、监控、通风等设备安装工程等。
二、编制依据本施11方案编制时依据屮方提供的施工图纸及《施工现场临时用电安全技术规范》JG J 46-2 0 05中国建筑工业出版社。
《低压配电设计规范》GB50 0 54—9 5中国建筑工业出版社，《建筑工程施工现场供电安全规范》GB5 0 194-20 0 5中国建筑工业出版社，《通用用电设备配电设计规范》GB 5 0 055-9 3中国建筑工业出版社，《供配电系统设计规范》G B50052— 9 5中国建筑工业出版社《建筑施工安全检查标准》JGJ 5 9—2011。
三、施工现场临电用电情况3o 1、由于本工程桩基工程阶段桩基设备用电量较大，施工现场市供电容量不能满足桩基设备使用需求，为了解决正常施工用电问题，项LI部决定使用柴油发电机组发电作为桩基设备施工用电。
3.2、本工程在桩基施工阶段属用电高峰，桩基阶段主要施丄机械见下表：四、施工计划4o 1、发电机组只供应施工现场桩基设备动力用电，按施工进度及工作计划，在桩基施丄时首先山两台二轴搅拌桩机进行围护桩施工，围护桩施工至7 5%后再进行灌注桩机施工作业。
4.2、项目部计划配备使用一台K T A 19—4 0 OKW柴油发电机组，一台GBCT—15 0KW 柴油发电机组，另外再备用一台GBCT-150KW柴油发电机组作应急使用。
柴油发电机组安装施工方案
柴油发电机组安装施工方案一、设备及材料要求1 各种规格的型钢：型钢应符合设计要求，无明显的锈蚀，并有材质证明。
2 螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
3 导线与电缆：各种规格的导线与电缆，要有出厂合格证。
4 其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
二、主要机具1 主要机具：汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板挫、榔头、钢板尺、圆钢套丝板、电焊机、气焊工具、真空泵、油桶、撬杠等。
2 测试机具：塞尺、水准仪、水平尺、转速表、兆欧表、相序表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻等。
三、作业条件1 施工图和技术资料齐全。
2 土建工程基本施工完毕，门窗封闭好。
3 在室外安装的柴油发电机组应有防雨措施。
4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线的位置应符合设计要求。
5 柴油发电机组的安装场地清理干净、道路畅通。
四、操作工艺(一)工艺流程：(二)基础验收：柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。
(三)设备开箱检验：设备开箱点件应有安装单位、供货单位、建设单位、工程监理共同进行，并做好记录。
依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录。
外观检查，有铭牌：机身无缺件，涂层完整。
柴油发电机组及其附属设备均应符合设计要求。
(四)机组安装：如果安装现场允许吊车作业时，用吊车将机组整体吊起，把随机配减震器装在机组的底下。
在柴油发电机组施工完成的基础上，放置好机组。
一般情况下，减震器无须固定，只要在减震器下垫一层薄薄的橡胶板就可以了。
如果需要固定，划好减震器的地脚孔的位置，吊起机组，埋好螺栓后，放好机组，最后拧紧螺栓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国国电集团公司国电万安水力发电厂
柴油发电机组提升闸门试验
技术方案
国电万安水力发电厂
2017年4月
技术规范书名称：柴油发电机组提升闸门试验技术方案方案编写人：
生产技术部审核：
总工审核：
批准：
存厂档案室：□是
目录
1 概述 (1)
2 一次线路安装调试 (1)
2.1 十六坝段400V一次设备图纸 (1)
2.2 一次线路安装方案 (2)
2.3 柴油发电机组一次接线图 (2)
3 柴油发电机组介绍 (3)
3.1 柴油发电机组技术参数 (3)
3.2 HGM6110发电机组开机前的检查 (4)
3.3 柴油发电机组正常手动启动、停机 (4)
4 表孔启闭机提升试验的安全措施 (4)
4.1 表孔闸门启闭机工作原理 (4)
4.2 启闭实验条件 (5)
4.4 动水启闭试验 (6)
柴油发电机组提升闸门试验
1 概述
为了确保防汛电源的安全可靠增设了一台300KW 的柴油发电机组，以便在厂用电源和外来电源全部消失的情况下，启动柴油发电机组向十六坝段400V 配电房供电，作用防汛的备用电源。
2 一次线路安装调试
2.1 十六坝段400V 一次设备图纸
十六坝段400V I 段（图一）、II 段主接线（图二）。
图一 十六坝顶400V I 段
磁
铁机机电动制12动电动电电动机1机铁磁
2制动电动电电动机1机铁
磁
2制动电动电电动机1机铁
磁
制动电动电16坝段变电所0.4KV系统接线图1
图二十六坝段400V II段
2.2 柴油发电机组一次接线方案
国电万安水力发电厂共设有10个底孔闸门，9个表孔闸门。
本实验是在厂用电全部消失的情况下，不借助厂外来电源，自启用外购柴油发电机组对闸门启闭机进行供电，保证闸门启闭机能正常开启与关闭。
本方案主要对柴油发电机组的介绍、一次二次设备安装调试和对5#表孔启闭机进行一次无水提门试验，一次动水提门试验。
柴油发电机放置在坝顶9号表孔启闭机旁，柴油发电机组输出至发电机专用配电箱内刀闸下端头，刀闸上端头接至9号表孔启闭机400V断路器上端头，为了减少线路压降和满足柴油发电机组输出功率容量，柴油发电机组输出至专用配电箱及配电箱至9号表孔启闭机通过两根3×120+1×70电缆连接向II段母线提供400V电源，通过母线向各个底表孔闸门提供电源。
机1动电
在厂用电全部消失时，柴油发电机组输出电源送到16坝段400V II段母线。
断开409断路器，拉开4909刀闸；断开4892联络刀闸， 16坝段400V II段独立运行。
柴油发电机组的最大输出功率是300KW，现要求用柴油发电机组单独带5#启闭机负载的运行情况。
3 柴油发电机组介绍
3.1 柴油发电机组技术参数
我厂采用的是江苏星光设备发电有限公司的产品HGM6110发电机组，其主要的设备包过柴油机，交流同步发电机。
此柴油发电机组的额定电压400V，额定电流540A，最大输出功率为320KW，其中交流同步发电机和柴油机的具体技术参数如下表一、表二。
表一交流同步发电机的技术参数
表二柴油机的技术参数
3.2 HGM6110发电机组开机前的检查
a. 检查前把控制开关电源/急停开关关掉。
b. 检查柴油机机油的油位是否在油位线区间内，检查冷却水的水是否足够，水位离水箱口应小于10cm。
c. 检查所有软管接合处松脱破损，磨损，如有则收紧或者更换。
d. 检查电池电极有无腐蚀，有则清洁。
检查电池液水位，必要时可添加蒸馏水。
e. 检查空气滤清器的阻塞指示器，如有堵塞更换新滤清器。
f. 观察检查机组的燃料系统，冷却系统，润滑机油油封有无泄漏现象。
g. 确保交流发电机输出电路开关在关（off）状态。
h. 检查润滑机油油位是否合格，需要时添加。
3.3 柴油发电机组正常手动启动、停机
a.按下紧急停止按钮，发电机在任何时候都会停下来。
b.在重新启动之前，紧急停止按钮应顺时针旋转复位。
c.按照开机前检查要求无误后，方可开机。
d.开机操作：开机时按如下顺序操作。
先按下直流电源开关——按下“复位”
按钮——按“手动”按钮（此时显示屏显示“手动操作模式”）——按“start”
按钮机组开机，待电压稳定后，投入负载开关。
e.停机操作：停机时按如下顺序操作。
拉开负荷开关断路器——拉开发电机断
路器——按“停机”按钮。
注意：手动启动，确保紧急停车按钮已复位。
把控制器手动按键放到手动位置，按下启动键待启动键上方指示灯亮，即松手，此时控制进入启动程序柴油机会自动起动3次直到起动为止，如柴油机不能启动，控制器即显示“启动失败”，指示灯在面板上亮起故障灯，一旦出现此情况，就得找出故障原因。
4 表孔启闭机提升试验的安全措施
4.1 表孔闸门启闭机工作原理
我厂所有表孔启闭机构造及其控制都是一样的。
表孔卷扬启闭机的主要电气设备有：卷扬电动机2台，制动器4台及启闭机电气控制装置1套。
另
外还有开度测控装置、荷载测控装置、主令控制器等。
电控柜提供与计算机监控系统的接口。
每个表孔闸门启闭机设有两个30kw的同步电机M1、M2，电机型号YZ250M-30kw，2个330W安全抱闸电机，2个330W工作抱闸电机。
当设备启动时，首先安全闸先通电开启，然后工作闸松开，起升电机工作。
相反，当设备停止时，首先工作闸先抱闸工作，然后安全闸抱死使得起升主电机停止，这样便保证了起升设备的平稳启停，安全得到保证。
其5#启闭机一次接线图纸如图五。
图五 5#启闭机一次接线图
4.2 启闭实验条件
出于经济以及安全方面考虑，我们只让单一的用电设备5#表孔启闭机作为试验对象。
试验条件
a、实验前务必对柴油发电机组输出的电源做核相实验，必须跟16坝段400V II
段母线相序一致，方可试验；
b、断开409空气断路器，拉开4091刀闸；
c、断开489联络断路器，拉开4892刀闸；
d、拉开4901G、4902G、4903G、4904G、4905G、4906G、4907G、4908G、4909G、4910G、4911G、4912G、4913G、4914G、4915G、4916G、4917G、4918G所有刀闸。
只有在所有条件都满足了，方可试验。
特别提醒：实验前拉开4906供PLC电源刀闸。
柴油发电机组输出的电源可能还不够稳定，可能存在瞬时电压、电流脉冲，对PLC造成损坏。
为了避免此伤害，拉开PLC电源刀闸，我们可对启闭机进行现地手动操作来完成启闭试验。
4.3 无水启闭试验
因为在无水启闭时提升闸门的最大起吊量小于在有水启闭时提升尾水钢闸门的最大起吊量，为了安全起见，我们先进行无水启闭试验。
根据《水利水电工程规范》知“在静水开启的闸门，其启闭力计算除计入闸门自重和加重外，尚考虑一定的水位差引起的摩擦力。
安全操作：a、落下5#表孔闸门的检修闸门；
b、手动现地操作提5#表孔闸门，待启闭机开度达到1m时，静止5
分钟，观察启闭机有无异常；
c、若无发现异常，提升闸门至5米时，静止3分钟，观察启闭机有
无异常；
d、若无发现异常，提升闸门至全开，静止1分钟，观察启闭机有无
异常；
e、若无发现异常，落闸门至全关，无水启闭试验结束。
4.4 动水启闭试验
动水启闭是指在5#表孔闸门的检修闸门没有被投入时，开启和关闭5#表孔闸门。
由于水的存在直接给表孔弧形闸门的水压力，加上闸门自身重量因此相对无水启闭试验，主起升电机的负载增加，消耗功率提高。
安全操作：a、提起5#表孔闸门的检修闸门；
b、手动现地操作提5#表孔闸门，待启闭机开度达1米时，静止3分
钟，观察启闭机有无异常；
c、若无发现异常，提升闸门至2米时，静止2分钟，观察启闭机有
无异常；
d、若无发现异常，提升闸门至3米时，静止1分钟，观察启闭机有
无异常；
e、若无发现异常，落闸门至全关，动水启闭试验结束。
