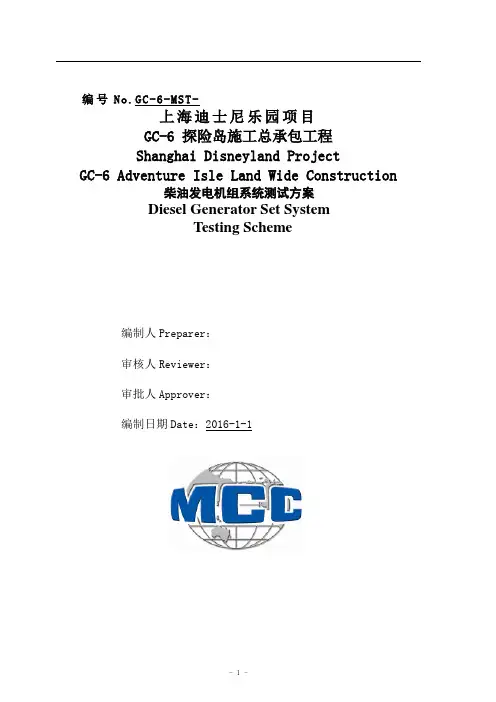

柴油发电机测试方案(Caterpillar Diesel Generator Set System-Testing Scheme)

编号No.GC-6-MST-上海迪士尼乐园项目GC-6 探险岛施工总承包工程Shanghai Disneyland ProjectGC-6 Adventure Isle Land Wide Construction柴油发电机组系统测试方案Diesel Generator Set SystemTesting Scheme编制人Preparer：审核人Reviewer：审批人Approver：编制日期Date：2016-1-1卡特彼勒柴油发电机组系统Caterpillar Diesel Generator Set System测试方案Testing Scheme一、概述I. Overview上海迪士尼GC-6项目备用560KW水冷柴油发电机组是由利星行机械（上海）有限公司提供。

It is reserved for Shanghai Disneyland GC-6 Project; 560KW water-cooled diesel generator set is provided by Lei Shing Hong Machinery（Shanghai）Co., Ltd..（一）应急柴油发电机组系统的基本构成：1. Basic structure of emergency diesel generator set system1.1、卡特彼勒柴油发电机组（型号：GEP700-1/560kW/400V/50Hz）Caterpillar Diesel Generator Set (model: GEP700-1/560kW/400V/50Hz）机组编号：OL Y00000PE6E00180（Unit Number: OLY00000PE6E00180）（二）主要设备简述2. Description of major equipment2.1、柴油发电机组Diesel generator set品牌：卡特彼勒(Brand: Caterpillar)制造商：卡特彼勒有限公司(Manufacturer: Caterpillar Inc. )备用功率：560KW (Standby Power: 560KW )额定电压：400V/230V, 三相四线（Rated voltage: 400V/230V, three-phase four-wire）二、设备调试流程及内容II. Equipment commissioning process and content（一）试验前检查1. Inspection before test1．1、柴油发电机组就位情况检查1.1) Condition inspection of the diesel generator set1.2、开机前检查1.2) Inspection before starting（二）发电机组本地控制器就地启动，空载运行试验2. Local control starting of the generator set - noload running test 2.1、手动顺序启动发电机组----空载运行数据记录2.1) Start generating set by manual order - noload running data records2．2、发电机组功能试验2．2) Function test of generating set（三）单机带载运行试验3. Single generator load running test8参与试验成员Test participators:单位：Unit: 代表签名：Representative's signature:单位：Unit: 代表签名：Representative's signature:单位：Unit: 代表签名：Representative's signature:单位：Unit: 代表签名：Representative's signature:单位：Unit: 代表签名：Representative's signature:9。

柴油发电机试车方案设计

柴油发电机试车方案编制：校审：批准：目录1.工程概况 (1)2.编制依据 (1)3.试车目的 (1)4.试车程序 (1)5.试运前的准备工作 (1)6.试车技术要求 (2)7.劳动力组织 (5)8.主要施工机具及手段用料 (6)9.施工进度计划 (6)10.质量保证措施 (6)11.安全文明施工技术措施 (7)12.试车组织机构及责任分工 (7)13.应急组织机构 (8)14.应急保障要求 (10)15.预防控制措施 (11)16.应急预案 (14)17.现场恢复 (17)18.应急演练 (18)19.附件：工作危险性分析（JHA）报告 (18)1.工程概况潞安油化电热一体化工程煤气化装置有一台柴油发电机组，为指导此设备单体试车，保证施工符合设计文件及规的要求，确保本项工程合理、经济、安全、高效的完成，特编制本方案。

设备主要技术参数见表1。

2．编制依据2.1 《机械设备安装工程施工及验收通用规》 GB 50231-20092.2 《电气装置安装工程旋转电机施工及验收规》 GB50170-20062.3 《建筑电气工程施工质量验收规》 GB50303-20022.6 《石油化工建设工程项目交工技术文件规定》 SH 3503-20072.7 《电气装置安装工程电气设备交接试验标准》 GB50150-20062.8 《石油化工设备安装工程质量检验评定标准》 SH3514-20012.9 设计提供的设计文件及随机资料2.10 LQ-SB-00000-NO-M-2016-004《设备单机试车管理规定》3 试车目的通过柴油发电向煤气化装置变电所应急系统受电调试的工作，使机组应急系统进入更可靠运行状态。

检验线路、开关、隔离刀的性能、质量、动作特性、操作逻辑是否合理，分析及解决所能遇到的技术问题，使柴油发电机系统达到可靠、安全、可用的状态。

4 试车程序试车条件确认→试车前检查→单机试运行→停车检查→交工5．试运前的准备工作5.1 成立由钳工、电气、仪表等专业人员组成的试运小组，由项目部统一指挥。

发电机试车方案

发电机启动方案（电气）本次启动的发电机为富瑞自备发电机组，发电机组容量为6000kw，由302变点所经同期并网，同期装置有自动准同期装置和手动准同期各一套，并网点设置4个，分别为发电机柜，一、二段母线联络柜和一、二段进线柜。

本次试验结束后将使用自动准同期装置在发电机柜将机组并入电网启动前准备工作：1、电厂、安装单位等有关单位和参加启动试验的人员进行电气启动试验方案的技术交底，组织有关人员对电气一、二次设备和回路全面检查，进行发电机组机、电控制信号保护的传动试验。

2、进行励磁系统开环、闭环静态模拟试验。

试品规范额定数据型号 QF6-2 有功功率 6MW功率因数 0.8 (滞后) 定子电压 6300V励磁电压 110V 励磁电流 235A定子电流 688A 频率 50Hz转速 3000r/min 相数 3定子绕组连接方式 YY 定子绕组出线端子数 6出厂编号 6983 出厂日期 2006年12月生产厂家济南发电设备厂额定转速下轴电压的检测在气轮机达到额定转速后进行测试，方法如图所示各转速下转子绕组的绝缘电阻，交流阻抗及发电机后轴绝缘测试转速绝缘电阻MΩ（℃）电压(V) 电流(A)后轴绝缘电阻MΩ（℃）结论50010001500200025003000超速后使用仪器电压表电流表兆欧表汽机各项试验结束，汽机维持在额定转速后交与电气，电气开始做动态试验项目录制发变组短路特性曲线连接发电机转子励磁屏到发电机转子电缆，将302变电所发电机出线柜电缆出线侧母线3相短路，投入差动，后备保护，将过电压保护调整到110%额定电压值且作用于跳闸，合励磁变压器临时电源高压柜，合灭磁开关(FMK)调节励磁电流使其均匀上升，将定子电流均匀升高至额定电流同时记录定子转子电流幅值，在电流上升的各阶段检查各电流回路电流的幅值与极性是否正确。

上升试验数据定子电流A 100 200 300 400 500 600 688转子电流A各电流回路电流的幅值与极性检查无误，且检查所录制短路特性曲线与出厂值无明显差异后均匀降低转子电流至0，同时记录定子转子电流幅值并且与出厂值进行比较，转子电流归0后跳开灭磁开关(FMK)下降试验数据定子电流A 688 600 500 400 300 200 100转子电流A录制发变组空载特性曲线将302变电所发电机出线柜电缆出线侧母线3相短路点拆除，将过电压保护整定值设置为额定电压的110%且投跳闸，退出低电压保护确认无误后合灭磁开关(FMK)，使励磁电流均匀上升，将定子电压均匀升高至额定电压，同时记录定子电压转子电流幅值，在定子电压均匀上升的各阶段检查各电压回路电压的幅值与极性是否正确。

鼎新柴油发电机组调试及试运转方案-柴油发电机组维修

鼎新柴油发电机组调试及试运转方案一、工程概况本方案为蜀南气矿百子图科研办公用房工程柴油发电机组调试方案。

二、试运转目的和范围1、目的通过设备单机、负荷试运转，检查机械和各系统联动的实际情况，并通过运转过程中必要的机械调整试验使机械和各系统联动达到正常运转，符合使用要求。

2、范围柴油发电机组空载、带载整车试运转。

三、设备试运转依据及范围1、GB50231-2009《机械设备安装工程施工及验收通用规范》2、GB50303-2002《建筑电气工程施工质量验收规范》3、ZJQ00-SG-006-2003《建筑电气工程施工工艺标准》4、设计图纸及设计变更、修改资料5、设备随机技术文件四、设备运转条件1、参与运转的设备及其附属装置（包括电气、仪表等），均应按照设计图纸及设备技术文件施工完毕，具经检查验收质量符合要求，工程相应施工记录及资料应齐全，设备的电气（仪表）控制等装置均应按系统检验完毕，应符合试运转要求。

2、试运转空载、带载运行均能满足试运转要求。

3、试运转需要的材料、检验仪器、施工机具、安全防护设施及用具，应备齐且满足试运转要求。

4、参与试运转的人员应熟悉图纸，了解工艺流程及原理，熟悉设备技术文件，了解其构造及性能，掌握试运转程序及设备操作方法。

五、试运转前的准备工作1、发电机容量应能满足负荷要求2、机房留有足够机组维护的空间3、所有操作人员必须熟悉操作流程及安全措施4、检查所有机械连接及电气连接是否完好5、检查通风系统及废气排放系统连接是否完好6、灌注润滑油、冷却剂及燃料并检查其渗漏情况7、检查启动电源充电情况8、检查紧急停机按钮操作情况9、检查机械设备安装的各道工序是否全部完毕、合格10、检查设备各部分装置零件应完整无缺，螺栓、销钉和机身附件应拧紧固定、各种仪表及安全装置完整并经过检验合格11、备齐设备调试过程中需使用的仪器设备器具一览表序号设备名称单位数量备注1 测温表台 1 机组带测水温功能2 转速表台 1 机组带测速功能3 万用表台 14 辅助工具套 1六、试运转程序步骤设备试运转应遵守“先无负荷、后带负荷”，“先手动、后自动”，“先点动、后连续”的原则，要求做到上道试验不正常，不进行下道试验工序。

柴油发电机试车方案

柴油机发电机试车方案6柴油发电机开机前的准备工作柴油发电机组安装完毕，投入运行之前，必须对机组进行全面检查。

Ⅰ、柴油机的启封为了防止柴油机锈蚀，产品出厂之时，其内外均已油封，因此，新机组安装完毕，符合安装要求后，必须启封才能启动，否责会造成飞车危险，应予重视。

Ⅱ、除去油封的方法步骤如下：（1）将柴油加热到45℃~56℃以上，用以洗擦除去外部防锈油。

（2）将水加热90℃以上，然后从水套出水口不断地灌入，由汽缸体侧面的放水开关（或水泵进水口）流出，连续进行2--3小时，并间断地摇转曲轴，使活塞顶、气缸套表面及其他各处的防锈油溶解流出。

（3）用清洁柴油清洗油底壳，并换入新机油。

冷却及燃油系统、燃油喷射调速系统、水泵、启动传动系统均应按说明书要求进行清洁检查，并加足清洁冷却水，充足起动蓄电池，做好开机前的准备工作。

Ⅲ、机组试机前的检查（1）柴油机试机前的检查步骤如下：1）检查机组表面是否清洁干净；地脚螺帽、飞轮螺钉及其他运动机件螺帽有无松动现象，发现问题及时紧固。

2）检查各部分间隙是否正确，尤其应仔细检查各进、排气门的间隙几减压机构间隙是否符合要求。

3）将各气缸置于减压位置，转动曲轴检听各缸机件运转声音有无异常声响，曲轴转动是否自如，同时将机油泵入个摩擦面，然后，关上减压机构，摇动曲轴，检查气缸是否漏气，如果摇动曲轴时，感觉很费力，表示压缩正常。

4）检查燃油供给系统的情况，步骤如下：①检查燃油箱盖上的通气孔是否顺畅，若孔中有污物应清除干净。

加入的柴油是否符合要求的牌号，油量是否充足，并打开油路开关。

②打开减压机构摇转曲轴，每个气缸应有清脆的喷油声音，表示喷油良好。

若听到喷油声不来油，可能油路中有空气，此时可旋松柴油滤清器和喷油泵的放气螺钉，以排除油路中的空气。

③检查油管及接头处有无漏油现象，发现问题及时处理解决。

5）检查水冷却系统的情况，步骤如下：①检查水箱内的冷却水量是否充足，若水量不足，应加足清洁的软水。

发电机试验方案范文

发电机试验方案范文一、试验目的1.评估发电机的性能指标，如电压稳定性、频率稳定性、电流稳定性等；2.检验发电机的绝缘性能，包括绝缘电阻、介电强度等；3.测试发电机的负载能力，包括最大输出功率、最大负载电流等；4.评估发电机的热稳定性能，包括温升测试等；5.检验发电机的振动和噪声水平。

二、试验装置和设备1.发电机：选取符合试验要求的发电机，并确保其额定功率、额定电压等参数与试验要求一致；2.负载电阻：设置合适的负载电阻，用于测试发电机的负载能力；3.振动测试仪：用于测试发电机的振动水平；4.噪声测试仪：用于测试发电机的噪声水平；5.温度计：用于测试发电机的温升情况；6.数字电表：用于测量发电机的电压、电流、功率等参数；7.绝缘电阻测试仪：用于测试发电机的绝缘性能；8.介电强度测试仪：用于测试发电机的介电强度。

三、试验步骤1.电压稳定性测试：a.将发电机空载运行，并记录其输出电压的波动情况；b.设置合适的负载电流，并记录电压的波动情况；c.提高负载电流至额定电流，记录电压的波动情况。

2.频率稳定性测试：a.将发电机空载运行，并记录其输出频率的波动情况；b.设置合适的负载电流，并记录频率的波动情况；c.提高负载电流至额定电流，记录频率的波动情况。

3.电流稳定性测试：a.将发电机空载运行，并记录其输出电流的波动情况；b.设置合适的负载电阻，并记录电流的波动情况；c.提高电流至额定电流，记录电流的波动情况。

4.绝缘电阻测试：a.断开所有发电机的电源；b.使用绝缘电阻测试仪测量发电机的各项绝缘电阻，并记录结果。

5.介电强度测试：a.断开所有发电机的电源；b.使用介电强度测试仪测量发电机的介电强度，并记录结果。

6.最大负载能力测试：a.设置合适的负载电阻，使发电机输出最大负载电流；b.使用数字电表测量发电机的输出功率、电压、电流等参数，并记录结果。

7.热稳定性测试：a.记录发电机的初始温度；b.运行发电机，并记录其温度变化情况；c.运行发电机至一定时间，记录其温升情况。

柴油发电机组加载试验方案的设计与实现

（１．ＢａｏｊｉＤＭａｃｈｉｎｅｒｙＣｏ．，Ｌｔｄ．，Ｂａｏｊｉ７２１００２，Ｃｈｉｎａ；２．Ｎａ￣ｉｏｍｄＯｉｌ＆Ｇａｓ
ＤｒｉｌｌｉｎｇＥｑｔｔｉｐｒｒｔｅｒｔｔＥｎｇｉｅｅｎｒｉｎｇＲｅｓｅａｒｃｈＣｅｎｔｅｒ，Ｂａｏｊｉ７２１００２，Ｃｈｉｎａ）
ＴＩＡＮＤｅ－ｂａｏ一．ＺＨＵＹｏｎｇ－ｑｉｎｇ・２ＬＵＯＬｅｉ，２７ＺＨＡＮＧＹａｎ－ｗｅｉ・２ＬＩＱｉｎｇ－ｆｕ＇２７ＬＩＬｉ－ｘｉｎ
摘要：为了验证柴油发电机组的带载性能，设计了通过专用加载装置来进行试验的方案。通过突加和突卸负载，考量了机组的瞬态调压特性。该方案方法简单，可操作性强，试验结果一目了然，能够为用户验收柴油发
电机组及其控制系统提供准确的依据。
每套钻机在出厂前都要对柴油发电机组进行性能２．１试验前具备的条件
在做柴油发电机组加载特性试验前，应具备以试验，测试它的带载能力。在钻机试验井场，由于下条件：绞车、转盘不具备带载条件，通常的做法是利用柴（１）柴油发电机组本身所具有的保护功能试验油发电机组驱动泥浆泵组，通过不断加大泥浆泵
关键词：石油钻机；柴油发电机；稳态调压；瞬态调压；加栽装置

柴油发电机组单机试车方案

联合调试方案施工单位：负责人：时间：1.工程概况：配备两台2000KW柴油发电机，15秒内应急自起动与市电进行电气机械连锁防止并列运行，消防时作消防应急电源和市电停电时通信设备备用电源。

此方案即专门针对此发电机组试运行而制订。

2.设备试运转的目的与范围：2.1.目的：安装的试运转正常后与系统统一联合调整试验。

通过设备单机、无负荷运转，检查机械和各系统联动的实际状况，并通过运转过程中必要的调整试验使机械和各系统联动达到正常运转，符合使用要求。

2.2.范围：柴油发电机组空载、负载整车试运转，以及与消防、备用系统的联动运转情况。

3.设备试运转的依据和标准：3.1.GB50231-98《机械设备安装工程施工及验收通用规范》；3.2.设计图纸及设计修改、变更资料；3.3.设备技术文件。

4.设备运转应具备的条件4.1.参与试运转的设备及其附属装置（包括：电气、仪表等），均应按设计图纸以及设备技术文件全部施工完毕，且经检查验收质量符合要求。

工程相应施工记录及资料应齐全，设备的电气（仪表）控制等装置均应按系统检验完毕，应符合试运转要求。

4.2.试运转需要空载、负载运行均能满足试运转要求；4.3.试运转需用的材料、检测仪器，施工机具、安全防护设施及用具，应备齐且能满足试运转要求。

4.4.制订单机试运方案或运转操作规程，经领单位导审批同意后，试运转方可正式进行。

4.5.参加试运转的人员，应熟悉设计，了解工艺流程及原理；熟悉设备技术文件，了解的构造及性能；掌握试运转程序及设备操作方法；5.试运前的准备工作5.1.发电机容量满足负荷要求；5.2.机房留有用于机组维护的足够空间；5.3.所有操作人员必须熟悉操作规程和安全性方法和措施；5.4.检查所有机械连接和电气连接的情况是否良好；5.5.检查通风系统和废气排放系统连接是否良好；5.6.检查润滑油、冷却剂和燃料油；5.7.检查润滑系统及燃料系统的渗漏情况；5.8.检查启动电池充电情况；5.9.检查紧急停机按钮操作情况；5.10.调试的设备和系统进行全面检查和清理，整改质量缺陷。

柴油发电机组技术方案设计

柴油发电机组技术方案设计引言：柴油发电机组是一种将柴油燃料转化为电能的装置。

其工作原理是通过柴油发动机驱动发电机来产生电力。

柴油发电机组具有广泛的应用领域，包括工业生产，建筑施工，医疗卫生，农业农村等各个领域。

针对不同的应用场景，柴油发电机组的技术方案设计也会有所差异。

一、功率需求定位首先，柴油发电机组的技术方案设计应该基于功率需求的定位。

通过对用电负荷进行准确的测算和预测，确定所需的发电机组功率。

在确定功率时，需要考虑到起动电流、加载电流、瞬态响应能力等因素。

在此基础上，选择合适的发电机组型号和额定功率。

二、选用发动机和发电机1.发动机选择：选择可靠性高、维护保养方便的柴油发动机。

应综合考虑功率因数，负荷特性，启动能力以及经济性等因素。

常用的柴油发动机品牌有康明斯、上柴、东风等，且具有独立的品牌售后服务机构。

2.发电机选择：发电机作为柴油发电机组的核心部件，其质量和性能直接决定了发电机组的稳定性和可靠性。

选择功率匹配的发电机，并确保其超容能力满足突发负荷的需求。

同时，其维修保养成本低、可靠性高，并具有短路能力，能够有效应对外部短路事件。

三、整机布置与并联方案柴油发电机组通常由发动机和发电机两部分组成。

在设计中，需要根据现场要求，选择合适的布置方式和并联方案。

常见的布置方式包括封闭式、开放式和集装箱式。

并联方案则涉及到多台发电机组的运行和同步控制，需要考虑并联模块、同步控制器和电缆布线等问题。

四、冷却系统设计柴油发动机工作时会产生大量的热量，需要通过冷却系统将其散发。

冷却系统包括水箱、风扇、水泵等部分。

在设计冷却系统时，需要确保发动机能够保持在合适的温度范围内，防止过热或过冷。

五、燃料供应系统设计柴油发电机组需要设计合理的燃料供应系统，确保燃料的供应充足和可靠。

燃料供应系统主要包括燃油箱、滤清器、燃油泵、喷油器等部分。

在设计燃料供应系统时，需要考虑到燃料的质量和纯净度，确保燃油不受污染，保证发电机组的可靠运行。

柴油发电机组试机方案-版本3

PICC南方信息中心机房楼柴油发电机组单机试运转方案佛山市太极计算机设备有限公司运维部2011年09月1.工程概况：中国人保南方信息中心机房楼供电系统配备五台卡特彼勒C175型2400KW柴油机发电机组，作为一级二级负荷的备用应急电源。

发电机总安装容量：12000KW/15000KA。

按照功能设计要求，当某个低压房两路市电都停电后，与其相应的发电机在15秒内自动启动投入发电运行，实施供电，使电压达到稳定值，保证机房楼正常供电。

当其中一路或两路电恢复正常供电后，ATS电源转换柜会自动切换到市电，柴油发电机3-5分钟后冷却停机。

负一楼至四楼共5个低压配电房，每个低压配电房配备一台发电机组（1#-5#机组）。

2.发电机组设备试运转的目的与范围：2.1目的：根据《柴油机发电机组日常维护规范》对备用发电机组每月必须试机启动1次，正常运行时间3分钟至5分钟，达到日常正常维护发电机的目的，了解发电机的正常状况。

此方案即专门针对此发电机组例行每月试机运行而制订。

2.2 范围：柴油发电机组空载整车试运转及机组整体联动运转情况。

3.设备试运转的依据和标准：3.1 GB50231-98《机械设备安装工程施工及验收通用规范》；3.2设计图纸及设计修改、变更资料；3.3设备技术文件。

4.设备运转应具备的条件4.1 参与机组试车运转的设备及其附属装置（包括：电气、仪表等）应符合试运转要求。

4.2 机组试车运转需要空载运行均能满足试车运转要求；4.3 机组试车运转需用的材料、检测仪器，施工机具、安全防护设施及用具，应备齐且能满足试运转要求。

4.4 本方案，经南中心运维处单位导审批同意后，可正式进行。

4.5 参加试运转的人员，应熟悉设计，了解工艺流程及原理；熟悉设备技术文件，了解的构造及性能；掌握试运转程序及设备操作方法。

5.发电机组设备主要参数：5.1交流工频柴油发电机组参数：机组型号：C175-16额定功率：2400KW额定电流：4300A额定电压：400/230V相数：三相功率因数：0.8额定频率：50HZ额定转速：1500r/min5.2 柴油机参数型号：C175-16缸径：175 mm1h标定功率：2400KW标定转速：1500 r/min标定工况燃油消耗率：≤210g/KW.h机油消耗率：≤0.7g/KW.h进气方式：增压中冷冷却方式：闭式循环水冷却循环冷却液压力：27.5~37.5KPa循环水温度：一般在75---95℃，停机点设为107℃。

发电机试验方案

发电机试验方案
一、概述
本试验方案旨在确保发电机在投入运行前，其性能、可靠性和安全性得到全面检验。根据相关电力设备试验标准和技术规范，结合发电机的具体技术参数和实际工况，制定如下试验方案。
二、试验目标
1.验证发电机的设计和制造质量，确保其满足技术规范要求。
2.评估发电机的绝缘状态，保障其长期稳定运行。
3.检测发电机的动态和静态性能指标，确认其运行效率。
4.确保发电机保护装置的可靠性和准确性，提高系统安全性。
三、试验依据
1.《电力设备绝缘试验规程》
2.《发电机试验导则》
3.发电机产品技术文件
4.相关国家标准和行业标准
四、试验项目及内容
1.绝缘电阻测量
测量发电机定子绕组与大地之间的绝缘电阻，确保绝缘状态良好。
八、试验报告
根据试验过程和结果，编写试验报告，内容包括试验依据、试验项目、试验数据、结果分析、试验结论等。
九、试验组织及实施
1.成立试验小组，明确试验负责人；
2.制定试验计划，明确试验时间、地点、人员、设备等；
3.按照试验方案进行试验，确保试验过程安全、顺利进行；
4.试验结束后，对试验现场进行清理，确保环境整洁。
在规定负载下进行温升试验，记录试验数据。
9.保护装置校验
对保护装置进行校验，记录校验结果。
六、试验结果分析及评价
1.对试验数据进行整理和分析，评估发电机性能是否符合技术规范要求。
2.分析试验中发现的异常情况，提出改进措施。
3.综合评价发电机试验结果，为后续运行和维护提供依据。
3.检测发电机的动态和静态性能指标，确认其运行效率。
4.确保发电机保护装置的可靠性和准确性，提高系统安全性。
三、试验依据

柴油发电机试车工艺

柴油发电机组试车大纲THE GENERAL OUTLINE OF MARINE DIESEL ENGINE一.试车前的准备工作THE PREPARE WORKS BEFORE TEST1.检查柴油机的燃油，滑油，冷却水、压缩空气等系统是否具备试车条件；Inspection fuel oil system,lubrication oil system,cooling water system and pressure air system etc. All in good condition.2.打开淡水截止阀或启动淡水泵对柴油机进行充水，检查各处是否漏水；Open fresh water stop valve or fresh water pump.Let fresh water into marine diesel engine, then inspect for leakage.3.启动备用机油泵（或手摇泵），盘车向运动部件配合面输送滑油，检查轴承处的出油情况；Star-up the spare lubrication pump (hand-roller lubrication pump),let the lubricator into the engine.Ensure the movement parts should be lubricated well.二.起动试验STARTING TEST起动次数不少于3次；The starting times of marine diesel engine must be not less than 6 .三.空载磨合试验RUN TESTt1.空车运转10～15分钟，停车检查轴承等部件的温度；The marine diesel engine at no load condition run 10 ～15 minutes,then stop the engine. Inspection the temperature of bearing.2.经上面检查正常后，继续试验，试验时间2～6 h。

柴发满载测试方案

柴发满载测试方案1. 引言柴油发电机作为一种常见的备用电源设备，常用于停电时的紧急供电或远程地区的电力供应。

为确保柴油发电机的正常运行和可靠性，满载测试是必不可少的环节之一。

本文档旨在提供一种柴油发电机满载测试方案，以确保其在满负荷运行时的性能和稳定性。

2. 测试目标柴油发电机满载测试的主要目标是验证其在满负荷运行时性能指标的准确性，包括但不限于以下方面：•发电机的输出功率和电压是否稳定•发动机的负荷承受能力和能效是否满足要求•柴油发电机在长时间满负荷运行时的稳定性和可靠性3. 测试步骤3.1 准备工作在进行柴油发电机满载测试前，需要进行以下准备工作：•清洁和维护发电机，确保其外部无杂物和损坏•检查发电机的冷却系统、燃油系统和排气系统是否正常工作•检查发动机油位和冷却水位，确保其在正常范围内•确保满负荷测试所需的负载设备和测试仪器齐备3.2 开始测试按照以下步骤进行柴油发电机满载测试：1.启动柴油发电机，并将其运行至正常工作温度和压力。

2.逐步增加负载，直到达到发电机额定容量的100%。

3.在满负荷工作状态下，持续运行发电机至少2小时。

4.监测并记录发电机的输出功率、电压和频率等性能指标。

5.定期检查发动机的工作状况，包括但不限于发热情况、燃油消耗和冷却水温度。

6.在满负荷测试结束后，逐步减小负载并关闭柴油发电机。

3.3 数据分析与总结根据测试期间记录的数据，进行数据分析与总结，包括但不限于以下内容：•发电机的输出功率和电压是否稳定在合理范围内•发动机的负荷承受能力和能效是否满足设计要求•柴油发电机在满负荷运行时的稳定性和可靠性评估•若发现异常情况或问题，提供相应的解决方案和改进建议4. 安全注意事项在进行柴油发电机满载测试时，需注意以下安全事项：•确保测试场地通风良好，以防止废气积聚•穿戴个人防护装备，包括耳塞、眼镜和手套等•严禁将身体或衣物接触到运行中的发电机和负载设备•根据测试环境和要求，设置相应的灭火设备和应急措施5. 结论通过柴油发电机满载测试，可以全面评估发电机的性能和可靠性，确保其在实际运行中的稳定工作。

柴油发电机组出厂例行试验及现场调试方案

柴油发电机组出厂例行试验及现场调试方案一、机组开机前的质量检查按水箱、油机、控制屏、发电机、底盘的顺序逐一检查机组的外观质量、接线质量、铭牌、零部件质量和总体质量、接地检查等。

1、外观检查2、接线质量检查各连线接触良好，紧固牢靠，标志清楚，布线合理，连接正确。

机组的电气安装应符合电路图，机组控制屏接线端子的相序从屏正面看应自左到右或自上至下排列。

各线连接处应有不易脱落的明显标志，机器标牌如铭牌、方向牌、接地牌等设置牢固，内容清晰准确，并设置良好的接地端子。

3、铭牌检查机组铭牌、发电机铭牌、柴油机铭牌应在明显位置，铭牌数据应符合技术方案要求，内容齐全、数据完整、正确。

机组铭牌应包括下列内容：a.机组名称； h额定电流；b.机组型号； i.额定功率因数；c.相数； j.质量，Kg；d.额定转速，r/min； k.生产厂名；e.额定频率，Hz； l.机组编号；f.额定功率，KW； m.出厂日期；g.额定电压，V； n.标准代号及编号；C零部件检查按照装箱清单检查随机备件工具是否齐全。

4、总体质量各部件之间固定、连接可靠，整机无漏装零部件，无漏装螺母、垫圈等现象。

机组内部特别是控制屏内部不得有杂物和金属物。

5、接地检查目测接地端子有无明显标志，接地线是否符合规定要求，有良好的接地端子并有明显标志，接地连接良好。

二、机组开机试验检查1、测量绝缘电阻测量各独立电气回路对地及回路间的绝缘电阻，用兆欧表（规格选择参照表一）测量。

出厂试验仅测冷态缘电阻。

测量时半导体器件、电容器等应拆除，各开关应处于接通位置。

当兆欧表指示稳定后再读数，同时记录环境温度、空气相对湿度。

测试结果应满足表二要求2、绝缘介电强度试验（现场无条件不试验此项目）该试验是进行各独立电气回路对地及回路间的绝缘介电强度试验。

鉴定试验和型式试验时，该试验在热态绝缘电阻测定合格后的热态下进行；出厂试验允许在冷态绝缘电阻测定合格后的冷态下进行。

试验时接通电源并以不超过全值的电压的5%均匀地或分段地增加至全值，电压自半值增加至全值的时间应不短于10S，全值电压试验持续 1min，然后开始降压，待电压降到全值的三分之一后再切断电源，并将被试回路对地放电。

发电机启动试验方案

发电机启动试验方案一、试验目的：1.了解发电机启动过程中的各种参数和性能；2.确保发电机的正常运行和可靠性。

二、试验范围：该试验方案适用于各种类型的发电机，包括柴油发电机、汽油发电机等。

三、试验设备：1.发电机2.单相电源3.发动机控制装置4.额定负荷装置5.温度计、测压计等试验仪器四、试验步骤：1.发电机检查与准备a)检查发电机的外观是否完好无损，并检查电缆、接线端子的连接是否牢固；b)检查发电机的冷却系统、润滑系统、燃油系统等是否正常；c)检查发电机的控制装置是否正常运行。

2.发电机预热a)按照发电机的使用要求预热发动机；b)检查并调整发动机的冷却系统、润滑系统、燃油系统等参数。

3.发电机启动准备a)将发电机的电源开关打到“关闭”位置；b)检查发电机的控制装置，确保其处于待机状态；c)检查是否有足够的燃油供应。

4.发电机启动a)打开发电机电源开关，启动电源；b)启动发电机的控制装置，获得正常的工作频率和电压；c)观察发电机的启动过程，确保其运行正常。

5.发电机性能试验a)在发电机正常启动后，使用额定负荷装置对发电机进行性能试验；b)检查并记录发电机的输出功率、电压、频率等重要参数；c)根据性能试验结果对发电机的性能进行评估。

6.发电机关闭a)在性能试验结束后，将发电机的控制装置关闭；b)关闭发电机的电源开关；c)检查发电机的冷却系统、润滑系统和燃油系统，确保其处于正常状态。

五、试验注意事项：1.在试验中，应严格遵守安全操作规程，确保人身安全；2.在试验前应检查试验设备和仪器是否正常工作；3.在试验过程中，应注意记录和分析试验数据，确保试验结果的准确性；4.在试验结束后，应及时清理试验场地，并对设备进行保养和维护。

六、试验结果处理：根据试验结果，对发电机的性能进行评估。

如果发现性能不符合要求，应及时对发电机进行调整和维修，并重新进行试验，直到满足要求为止。

柴油发电机试车方案

柴油发电机试车方案
柴油发电机组由上海鼎新动力科技有限公司成套提供，主机是日本三菱重工业株式会社产品，输出功率（KV A/KW）：1900/1520，额定电流：2706A，频率：50HZ，额定电压：400/230（V）。

根据设计意图，柴油发电机主要对锅炉循环泵、沸腾炉油泵以及事故空压机供电。

试车前检查：1、发电机绝缘检查；2、主回路绝缘检查；3、二次回路检查；4、水电阻检查；
5、机头开关应在分闸位置。

以上检查合格即可开车。

试车步骤：1、手动启动发电机，运行稳定后，合机头开关。

2、在1AA进线柜检查测试输出电压、相序，并作好详细记录。

3、确认电压、相序正确后，即可作负载试验。

4、送水电阻现场箱电源。

5、合水电阻Z1开关，合水电阻Z2开关。

6、操作水电阻Z1现场箱开关，水电阻电极开始缓慢插入，观测功率表、电流表变化，并作好详细记录。

7、操作水电阻Z2 现场箱开关，水电阻电极开始缓慢插入，观测功率表、电流表变化，并作好详细记录。

8、两水电阻电极全部插入，检查发电机应在额定功率范围内运行。

运行稳定一段时间后，操作水电阻现场箱开关，切除水电阻，退出负载。

9、分机头开关，停发电机。

10、将发电机操作箱手、自动转换开关放在自动位置。

模拟自动信号，将端子101、610短接，柴油发电机自动启动，运行正常，将短接线断开，发电机停机。

发电机试车结束，即可投入正常使用。

2007-8-3。

柴油发电机技术设计方案

柴油发电机技术设计方案
一、柴油发电机技术原理
柴油发电机是利用燃料与空气混合后燃烧后释放出的能量驱动内部机
械转动，从而激发发电机产生电流的一种机械设备。

柴油发电机属活塞式
内燃机，它的运行原理主要是利用燃烧后释放的内能和一台内置的机械传
动装置，可以将热能变成机械能，最后将机械能转换为电能送入市电网。

二、柴油发电机的技术设计要求
1、燃料供应系统：柴油发电机的燃料供应系统涉及清洁燃油的储存、输送、清洁滤清器的安装，它是发电机组的重要部分，必须采用良好的设
计和工艺，否则会影响发电机组的效率和机件的使用寿命。

2、喷油器设计：油泵抽油润滑系统的喷油器可以有效地控制燃烧环
境的空气流量、燃油量，从而调整燃烧环境的空气-燃油比例，从而实现
最佳的热效率。

3、消声器设计：消声器的装设使发动机在运转时释放的噪声降低，
避免影响周边环境，确保发电机组常年运行的稳定性。

4、机组控制系统设计：柴油发电机组的机组控制系统的设计有助于
发电机的更加稳定、可靠运行，并可检测发电机机组的工作参数，进行故
障处理等。

柴油发电机技术设计方案

柴油发电机技术设计方案一、引言二、基本原理柴油发电机的基本原理是通过柴油机将燃烧产生的能量转化为机械能，再经由发电机转换为电能输出。

柴油机与发电机通过连轴器连接，通过燃油输送系统向柴油机提供燃料，再通过点火系统进行燃烧，产生的能量驱动发电机运转，进而产生电能输出。

三、设计方案1.发动机选型在柴油发电机的技术设计中，首先需要选用合适的发动机。

发动机的选择应根据需求确定功率大小、转速稳定性以及可靠性等因素。

同时，还要考虑燃油消耗量、噪声水平和排放等环保要求。

常见的发动机有柴油机、汽油机和天然气发动机等，选择适合应用场景的发动机类型，并进行参数匹配。

2.发电机选型发电机的选型同样需要根据需要确定功率大小、输出电压和频率等要求。

发电机的主要参数有额定功率、额定转速、定子电流和定子电压等，要选择符合应用要求的发电机型号，保证其输出稳定、负载适应性强。

3.发电机控制系统设计柴油发电机的控制系统设计非常重要，可以实现对发电机的启动、停机、电压稳定等运行状态的控制。

控制系统可以分为手动控制和自动控制两种，手动控制主要通过控制面板实现，而自动控制则可以通过传感器和PLC等实现。

控制系统需要确保发电机运行安全稳定，同时具备智能化、远程控制等功能。

4.冷却系统设计柴油发电机在运行过程中会产生大量的热量，需要通过冷却系统将热量散发出去，以保证发电机的正常运行。

常见的冷却方式有水冷和风冷两种，选择合适的冷却方式，并进行冷却系统的设计，保证发电机在各种工作环境中均能正常运行。
