TSSD-自学教程三步例子
TSSD教程

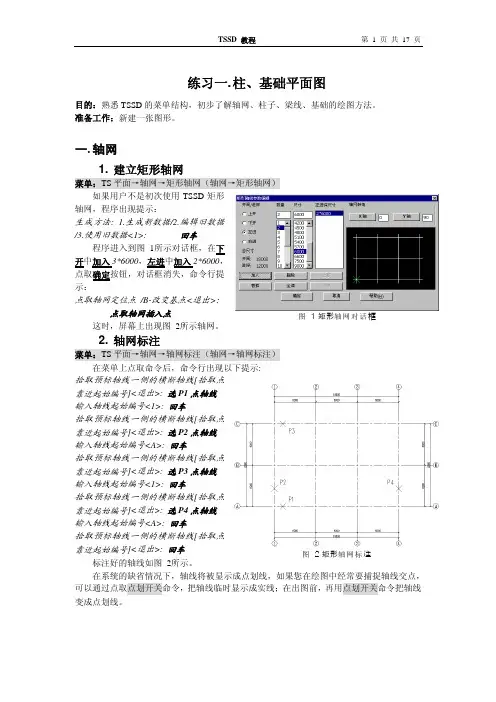

练习一. 柱、基础平面图目的：熟悉TSSD 的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一. 轴网1. 建立矩形轴网菜单：TS 平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD 矩形轴网，程序出现提示：图 1轴网对话矩形框生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车程序进入到图 1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点 /B-改变基点<退出>： 点取轴网插入点这时，屏幕上出现图 2所示轴网。
2. 轴网标注菜单：TS 平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示: 拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线图 2轴网标矩形注输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线 输入轴线起始编号<1>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车标注好的轴线如图 2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。
二. 建立柱网1. 方柱插入菜单：TS 平面→柱子→插方类柱 （柱子→插方类柱）在菜单上点取命令后，出现图 3所示对话框，在对话框中输入图 3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点<退出>: 图 4中P1点取柱插入区域第二角点<退出>: 图 4中P2生成如图 4柱网。
Tssd探索者结构设计软件自学教程
图 12 基础剖面详图
6
图 14 基础平面图
五. 完善基础
在我们的基础平面图上，基础还没有在地梁处断开。现在，我们就利用 TSSD 提供的工具对这 张图形进行完善：
1. 选层显示
菜单：TS 工具→其他工具→选层保留（其他工具→选层保留） 点取菜单后，命令行出现下面提示： 选择要保留显示图层上的实体<全部显示 >: 选基础和梁线 这时， 图形上只显示了梁线和基础，我们就可以很方便的 对基础进行剪裁处理了。
图 15 基础剪裁 再对所有的基础进行剪裁之后，我们再用选层保留功能，不选取任何实体而直接回车，这时所
7
练习二. 梁、板平面图
目的：深化 TSSD 的计算机结构制图概念，初步了解楼板、钢筋、文字的绘图方法。 准备工作：打开 x:\TSSD14\Sample\exam2.dwg 。
一. 绘制梁线
图 16 梁线布置图
点取 偏移目 标点 / 或输 入偏移 距离 < 退出 > ： 柱边的 Pc 点（或将当前光标移动到梁线的 左侧，然后输入 125— 即梁的偏移距离） 接下来，我们可以按照同样的方法，把其他 上、 下、 右侧的地梁移动到和柱子齐平的位置上。 至此，地梁的布置工作已经完成，下面我们 先进行基础的计算，然后再进行基础绘图。
图 11 基础平面详图
请选择图形插入点 : 图 14 中 Pb 从而完成基础剖面详图的绘 制。 接下来我们进行基础的平面布 置。
4. 布基础平面
菜单： TS 平面→布独立柱基础 （基 础→布柱独基） 点取菜单后，出现图 13 对话 框。 输入相关数据后，点取单点插 入按钮，命令行提示： 请输入基础中心点 <退出 >: 图 14 P1 请输入基础中心点 <退出 >: 回车 或点取区域插入按钮，命令行提示： 请输入一角点<退出>: 图 14 Pm 请输入另一角<退出>: 图 14 Pn 请输入一角点<退出> 回车 : 再次执行布柱独基命令， 将绘图开关中的尺 寸项关闭，按照插入“P1 点基础”相同的方法， 插入其他 P2~P0 点的基础，从而完成其他不带 尺寸标注的基础。 至此， 平面上布置基础的工作 已基本完成。

cad绘图技巧之tssd
它山没空，我给大家讲下我的画图过程吧一：前期准备熟悉建筑图，理清思路，分清先后，可减少些不必要的重复劳动二：计算书整理，原始施工图生成初步检查PKPM计算书，根施工图需要归并（相关程序网上搜），PKPM生成梁施工图，并转换成DWG图三：提取建筑轴网，插结构梁图TSSD初始化梁图，与建筑平面核对，标注降板，用“板配筋及修改程序”画板图，如果建筑图全的话，画节点及相关构造柱，根据节点图核对计算书梁高。
插板说明(住宅约5~30分钟每层) 四：画梁图根据上一步调整计算书，并插入CAD图，（梁板画在一张图中哦）隐去本层板图相关图层，开始画梁用“梁筋优化程序”初步调整梁图并整理梁文字位置(住宅约5~ 10分钟每层)，梁标高标注，用“梁配筋校对程序”校对下梁图(不论大小约2分钟每层)错的修改下(住宅约5~10分钟每层)。
插梁说明。
五：画柱提梁图中柱轴网及计算书，拷出，修理轴网及标注，用TSS D标柱尺寸，用“柱施工图自动生成程序”生成柱施工图标柱标高，沉降观测点（一层），插柱说明，层高表。
(无论大小约5分钟每层)六：基础（桩基）上图中柱及轴网拷出。
插入柱底内力数字，用“承台及桩布置程序”布桩(无论大小约2~5分钟)。
提出桩位图，拷出插入桩施工说明余下承台详图中，布地梁，画地梁及承台详图插基础说明。
七：画楼梯（平法哦）八：整理说明九：整理计算书十：出图打印计算书（相关程序网上搜）/showimg.asp?BoardID=6&filename=2008-10/2008102411193225545.jpg另外介绍一下本人核对梁平法配筋的做法：首先我用的是PKPM中自动生成的梁平法，为了节约钢筋，我在选用的钢筋库里都将直径用到最小，像框架结构都用18或者20以下的，像剪力墙结构我都用的直径14以下的。
这样生成出来的通长筋就比较小，第一步就达到了节约钢筋的目的。
生成完PKPM的梁平法后，将T文件转成DWG 文件，然后在TSSD里针对PKPM里出来的层一步一步地对应TSSD中的外部接口进行转换。
