GD-C4-6318 基坑支护结构顶部水平位移监测结果
基坑支护结构顶部水平位移监测结果表格
第3次
×年×月×日 累计 3 6 9 12 15 18
基础施工
第2次 ×年×月×日 本次 1 1 1 1 1 1 累计 1 2 3 4 5 6
第3次 ×年×月×日 本次 3 3 3 3 3 3 累计 3 6 9 12 15 18
测点
施工进度表示向基坑外侧位移；为“+”，表示向基坑内侧位移。 监测: ××× 校对: ××× 审核: ×××
基坑支护结构顶部水平位移监测结果表
GD2301005 0 单位(子单位) 工程名称: 工程地点: 监测单位: 1
省人大代表之家项目施工总承包工程 广州市越秀区中山一路64号 ××××××
监测项目: 监测仪器: 委托单位:
基坑圈梁水平位移 经纬仪 ××建筑工程有限公司 单位:mm
第1次 日期 初始读书(坐标或偏距) ×年×月×日 纵坐标 X(m) 1 2 3 4 5 6 13 13 13 13 13 13 横坐标 Y(m) 12 12 12 12 12 12 偏距L (mm) 4 4 4 4 4 4 本次 2 2 2 2 2 2 累计 2 4 6 8 10 12
基坑水平位移监测报告
基坑变形监测报告工程名称：建设项目一期基坑工程基坑变形监测报告现场监测人员：jjjjjj二OO九年三月十八日j目录一、工程概况 (4)二、监测依据 (4)三、监测项目与点位布置 (4)5556891725265、测斜曲线图 (52)6、侧向变形累计最大位移点位移～时间关系曲线图 (61)7、地下水水位测试结果汇总表 (62)8、总部经济区水位随时间变化图 (73)9、监测点位平面布置图 (74)一、工程概况位于开创大道西南侧、揽月路以西一带，地处科学城中心区东部，西面毗邻初具规模的综合研发孵化中心，总建筑面积约34万平方米。
该项目基坑安全等级为二级，按设计及规范要求并结合本项目的具体情况，本项目设置如下监测项目：5、科学城总部经济区工程基坑支护监测点布置图。
三、监测项目与点位布置1、基坑支护结构水平位移观测：按设计要求，共布设31个监测点，编号为W1～W31，详见观基坑监测点布置图。
2、支护结构及土体侧向变形监测：按设计要求，共布设27个监测点，编号为K1～K27，其中K2、K10、K15和K22为土体侧向变形监测点，详见基坑监测点布置图。
3、地下水位监测：按设计要求，共布设19个监测点，编号为SW1～SW19，详见基坑监测点布置图。
3、地下水位监测采用钢尺水位计测得地下水位与管顶的距离，根据管顶高程即可计算地下水位的高程。
将到开挖过程中地下水位与基坑开挖前地下水位高程进行比较，得到开挖过程中基坑周边地下水位的变化情况。
五、允许值及报警值根据基坑支护设计要求，并结合工程实践经验，对该工程监测项目提出以下警戒值；1、基坑支护桩顶部水平位移报警值为50mm，每天发展不超过3mm。
2、基坑支护桩及土体测斜报警值为50mm，或每天发展不超过3mm。
3、基坑外地下水位：基坑开挖引起坑外水位下降不得超过2m，警戒值为1.6m或每天连续发展不得超过0.5m。
1SW17 2、支护结构及土体侧向变形监测自2008年1月7日进行第一次观测，至2008年12月2日进行最后一次观测，在此期间共进行46次测斜观测。
基坑监测报告
报告编号：第页共页受控编号：工程质量检测报告工程名称：检测代码及项目：检测单位名称委托单位：建设单位：勘察单位：设计单位：施工单位：监理单位：检测单位：声明1、本报告无检验检测报告专用章及其骑缝章无效；2、本报告无检测、审核、批准人签名无效；3、本报告涂改、增删无效；4、报告复印页数不全、未加盖检验检测报告专用章无效；5、对本报告若有异议，应于收到报告之日起十五日内向本检测单位提出。
检测单位资质证书编号：检测单位地址：邮政编码：电话：目录1工程概况 (4)2监测概述 (4)3监测结果 (7)4监测结论 (7)附表1支护结构顶部水平位移观测成果表 (8)附表2支护结构顶部竖向位移观测成果表 (9)附表3周边建筑物沉降观测成果表 (10)附表4锚索内力监测成果表 (11)附表5水位观测成果表 (12)附表6深层水平位移监测成果表 (13)附图1支护结构顶部位移监测点时间-累计位移值关系曲线图16附图2基准点及监测点平面位置示意图 (17)附图3现场检测影像资料（注1、项目大门照片；2、现场各监测内容监测照片） (17)附件工程质量现场检测见证确认表报告编号: 第页共页1工程概况1.1工程名称：建设地点：基坑深度、面积：支护形式：基坑支护侧壁安全等级：周边环境描述：工程形象进度：2监测概述2.1监测目的、方法及精度2.1.1监测目的在基坑施工过程中，只有对基坑支护结构、基坑周围的土体和相邻的构筑物进行全面、系统的监测，才能对基坑工程的安全性和对周围环境的影响程度有全面的了解，以确保工程的顺利进行，在出现异常情况时及时反馈，并采取必要的工程应急措施，甚至调整施工工艺或修改设计参数。
基坑监测的目的如下：1）检验设计所采取的各种假设和参数的正确性，指导基坑开挖和支护结构的施工。
2）确保基坑支护结构和相邻建筑物的安全。
3）积累工程经验，为提高基坑工程的设计和施工的整体水平提供依据。
2.1.2监测方法及精度1）支护结构水平位移观测方法及精度采用全站仪，按自由测站法或极坐标法对埋设于基坑支护结构上的水平位移标志进行观测，每次观测所得的各个观测点坐标与基坑开挖前进行的初始观测相比较，所得的坐标差即为该观测点在本观测周期内的累计位移值。
深基坑坡顶水平位移监测方法及数据处理
根据 ‘ 建筑变形测量规程 》中控制 网布设原则 。鉴于本工程布 设 ４ 个控制点，考虑通视情况以及点的
稳定性 ，４ 个点分别布置在基坑四阴
角旁 ， 且距离基坑一定 的距离。４ 个 点均 设置成强制对中观测墩 ，墩高 出地面０ ， ． 眯 这样强制对中误差可 保证 ±０ ｍ 。４ ． ｍ 个点组成此次变形 １
１ 工 程 概 况
得 各观测点 的位置 ，根 据场地情况 ，建立 独立坐 标系 （ 各观测点在 此 坐标 系下 的坐标 值应能 直观 地反映基坑各 侧向面 的位移情况 ） 得 ，求 各观 测点在 本坐 标系下 的坐 标值 ，计算各观 测时段 各观测 点的位移 量 。本工程采用Ｌ ＩＡＴ Ｋ Ｏａ ＥＣ ｃ ７２全站仪进行 观测 ，在各基 准点上分别 设站 ，测得各观测点 的角度和边长 ，每测站各观测２ 测回 ，具体操 个 作应｝足下列精度要求 ： 菏
２ 工作基点的布置及建设方法
Ｄ Ｊ ２
莘 蝮
一
３
《土 ２
Ｂ
ｌ ２
１ Ｊ ９ ３
洲回 敖 ｌ 方位角闭合盖
ｌ ‘１ ４ （ ／１０ ０ １
表２ 方向观测法的各 项限差
谢角中 误差（） Ｉ 。
级
表３水平角观洲法的各项限差
５ 观 测周 期
关键词 深基坑 水平位移 监测 数 据处理
随着城市建 设的发展 ，高层和大型建筑 日益增 多增 高 ， 一般 都设
有一至二层地 下室 ，地下建筑规模不断增 大 ， 基坑开挖越来越深 ，其 变形监测工作是实现深基坑工程信息化施 工的手段 ， 以通过监测到 可 的信息指导基坑支护施工 ，并及时对支护 设计方 案进行合理化调整 。 基坑边坡坡顶水平位移监测是变形监测工 作中的—项主要 内容 ，也是 判断基坑边坡所处状态 的重要依据。
支护桩深层水平位移监测应用实例与数据统计分析

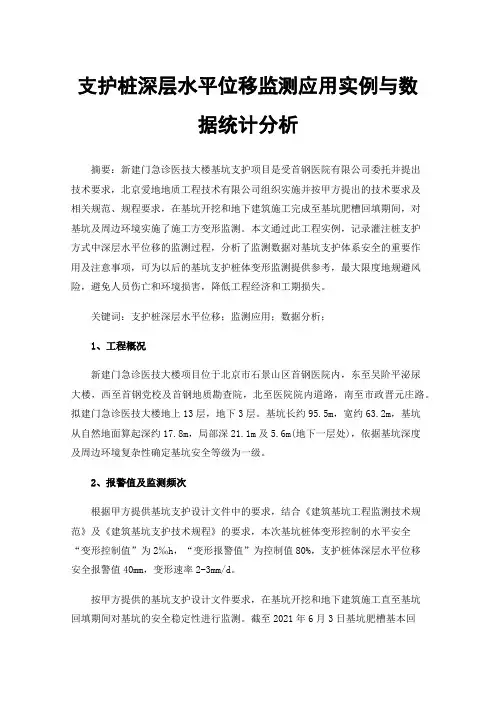

支护桩深层水平位移监测应用实例与数据统计分析摘要：新建门急诊医技大楼基坑支护项目是受首钢医院有限公司委托并提出技术要求，北京爱地地质工程技术有限公司组织实施并按甲方提出的技术要求及相关规范、规程要求，在基坑开挖和地下建筑施工完成至基坑肥槽回填期间，对基坑及周边环境实施了施工方变形监测。
本文通过此工程实例，记录灌注桩支护方式中深层水平位移的监测过程，分析了监测数据对基坑支护体系安全的重要作用及注意事项，可为以后的基坑支护桩体变形监测提供参考，最大限度地规避风险，避免人员伤亡和环境损害，降低工程经济和工期损失。
关键词：支护桩深层水平位移；监测应用；数据分析；1、工程概况新建门急诊医技大楼项目位于北京市石景山区首钢医院内，东至吴阶平泌尿大楼，西至首钢党校及首钢地质勘查院，北至医院院内道路，南至市政晋元庄路。
拟建门急诊医技大楼地上13层，地下3层。
基坑长约95.5m，宽约63.2m，基坑从自然地面算起深约17.8m，局部深21.1m及5.6m(地下一层处)，依据基坑深度及周边环境复杂性确定基坑安全等级为一级。
2、报警值及监测频次根据甲方提供基坑支护设计文件中的要求，结合《建筑基坑工程监测技术规范》及《建筑基坑支护技术规程》的要求，本次基坑桩体变形控制的水平安全“变形控制值”为2‰h，“变形报警值”为控制值80%，支护桩体深层水平位移安全报警值40mm，变形速率2-3mm/d。
按甲方提供的基坑支护设计文件要求，在基坑开挖和地下建筑施工直至基坑回填期间对基坑的安全稳定性进行监测。
截至2021年6月3日基坑肥槽基本回填完毕，完成深层水平位移监测58次。
初始值监测完成3次，基坑开挖至开挖完成前1次/4天，完成40次，基坑开挖完成后至结构底板完成前1次/10天，完成7次，结构底板完成后至回填土完成前30天一次，完成8次，合计58次。
3、深层水平位移监测点的布设根据基坑设计文件及本工程施工监测方案，共安装了13个支护桩体测斜管，测点埋设形式为在桩体中埋设测斜管。
深基坑支护结构水平及竖向位移监测及精度评定
深基坑支护结构水平及竖向位移监测及精度评定朱立轩【摘要】以珠海市文化馆基坑（拱北剧院）支护结构水平及竖向位移监测为例，支护结构竖向位移（沉降）主要监测方法为精密二等水准，支护结构水平位移主要监测方法为极坐标法。
通过有效的外业数据采集时的控制措施，提高原始数据的精度，进行准确严密的数据平差和数据换算，并对实际采集的数据进行精度的分析和评定，验证数据的可靠性，确定支护结构水平及竖向位移实际变化量，确保了深基坑施工安全。
【期刊名称】《技术与市场》【年(卷),期】2016(023)007【总页数】4页(P120-122,124)【关键词】深基坑;水平位移;竖向位移;数据采集;精度评定【作者】朱立轩【作者单位】广东省地质局第一地质大队测量二队，广东珠海 519002【正文语种】中文深基坑在施工的过程中对周边环境影响较大，施工过程中各种安全监控措施要到位，一旦发生基坑坍塌后，危害极大。
深基坑的施工技术还不成熟，这就要求我们不断地加大对深基坑水平及竖向位移的研究，不断积累对深基坑监测的经验，及时把监测数据反馈于施工方，指导施工方施工，保障基坑安全施工。
水平位移是深基坑支护结构变形值沿水平方向的分量，竖向位移主要是基坑支护结构上移或下沉，深基坑开挖机支护结构施工期间，首先要进行土方外运，会引起基坑内外产生土压力差；在周边土体及堆载的作用下，支护结构在外力的作用将产生变形，主要体现在水平位移和竖向位移两个方面。
基深基坑支护结构水平及竖向位移监测是指在基坑开挖施工过程中，借助仪器设备和其他一些手段对围护结构竖向位移、水平位移动态变化进行综合监测。
通过监测数据的分析处理与计算，确定支护结构水平及竖向位移量的累计值及变化速率是否在深基坑设计要求的控制值及报警值的范围内，判断前一步施工工艺和施工参数是否符合预期要求及是否进行报警。
决定是否需要对支护结构、周边构筑物和地下管线采取保护或加固措施，以确保支护结构的稳定及周边环境的安全。
基坑支护变形监控记录
基坑支护变形监控记录1. 简介基坑支护是土木工程中的重要环节，用于保护基坑周围的土壤和结构物，在施工过程中起到稳定和支撑的作用。
监控基坑支护的变形情况是确保施工安全和提高工程质量的关键步骤。
本文档记录了基坑支护变形监控过程中的关键数据和观测结果。
2. 监测设备监测基坑支护变形采用了以下设备：•基准点测量仪：用于测量基坑支护变形的水平位移和竖直位移。
•倾斜计：用于测量基坑支护结构的倾斜情况。
•钢筋应变计：用于测量基坑支护结构的应变和受力情况。
•压力传感器：用于测量基坑支护结构所受的地下水和土压力。
3. 监测方案基坑支护变形监测方案包括以下几个方面：3.1 基准点测量基准点测量仪安装在基坑周围的固定点上，定期进行测量，记录基坑支护的水平位移和竖直位移。
测量数据包括坐标变化和位移趋势，通过对比前后测量数据可以分析基坑支护的变形情况。
3.2 倾斜计监测倾斜计安装在基坑支护结构上的关键位置，用于监测支护结构的倾斜情况。
倾斜计记录的数据可以提供基坑支护结构的整体稳定性评估，若发现倾斜超过正常范围，及时采取补救措施。
3.3 钢筋应变计监测钢筋应变计安装在基坑支护结构的钢筋上，用于测量钢筋所受的应变和受力情况。
通过分析钢筋应变计的数据，可以评估基坑支护结构的受力情况，并判断是否需要进行补强或调整支护结构的设计方案。
3.4 压力传感器监测压力传感器安装在基坑支护结构的地下水位和土压力的关键位置，用于监测地下水位和土压力对基坑支护结构的影响。
压力传感器记录的数据可以帮助工程师判断基坑支护结构的安全性，并进行相应的调整和改进。
4. 监测记录4.1 基准点测量记录以下是基准点测量记录的样例表格：测点编号水平位移（mm）竖直位移（mm）1002-213-1-34305-124.2 倾斜计监测记录以下是倾斜计监测记录的样例表格：测点编号倾斜角度（度）10.220.130.340.550.24.3 钢筋应变计监测记录以下是钢筋应变计监测记录的样例表格：测点编号应变（με）110021203804605904.4 压力传感器监测记录以下是压力传感器监测记录的样例表格：测点编号地下水压力（kPa）土压力（kPa）1102021222311204131959215. 数据分析与评估基于以上监测记录的数据，进行数据分析和评估，主要包括以下几个方面：•基准点测量数据分析：对基准点测量数据进行对比和趋势分析，判断基坑支护的变形情况。
基坑支护结构顶部水平位移监测结果(最新工程模板)
说明：本表为施工单位监测基坑支护结构顶部水平位移的自检表，必要时还应委托有资质的第三方进行监测。
日期
测点
初始读数(坐标或偏距)
注：位移量为“-”，表示向基坑外侧位移；为“+”，表示向基坑内侧位移。
监测：
校对：
审核：
施工进度基坑支护基坑支护基坑支护
+5
+3
+8
…
+4+2+694076096.0
89
596611.10
3
+5
+3+2+584076090.3
34596610.65
000+4+5+3+874076086.0
57596610.57
600+3+4+3+764076081.1
22596610.49
600+5+5+3+854076075.5
63596611.03
100+4+4+2+644076070.3
27596611.01
800+5+5+2+734076065.7
35596610.96
300+4+4+3+724076060.4
51596610.63
300+5累计 (mm)本次 (mm)累计 (mm)14076055.3
66596610.85
000+4X(m)Y(m)偏距 (mm)
本次 (mm)累计 (mm)本次 (mm)第1次
第2次
第3次
2020年01月02日
2020年01月03日2020年01月04日监测部位基坑支护结构顶部水平位移监测结果
监测仪器DS32水准仪监测单位
/
项目负责人曾小墨基坑支护结构顶部水平位移监测结果
GD-C4-6318
单位（子单位）工程名称
*****有限公司。
浅谈基坑围护桩顶水平位移监测方法
浅谈基坑围护桩顶水平位移监测方法摘要：本文介绍了深基坑水平位移监测中常用方法，并重点介绍了全站仪极坐标法水平位移监测和计算位移量的方法。
关键词：水平位移极坐标法基准线法前方交会法中误差一、引言随着城市的快速发展，各种深基坑工程越来越多，受地质、地下水、周边环境及其它不确定因素的影响，给施工带来的难度及风险也越来越大。
为了最大限度的规避风险，避免人员伤亡和和事故发生，为工程建设提供安全保障服务，基坑监测已成为施工过程中非常重要的一个环节，受到了建设主管部门、建设单位、设计、监理、施工方高度的重视。
围护桩顶水平位移监测比较常用的监测方法有基准线法（测小角法）、前方交会法、极坐标法等。
其中应用最为广泛是极坐标法水平位移监测，极坐标法水平位移监测具有简便、高效、精度可靠等特点，本文将重点介绍极坐标法水平位移监测。
二、常用水平位移监测方法简介2.1 基准线法（测小角法）基准线法就是在基坑外建立工作基点，两个工作基点可以确定一条基准线，然后将监测点尽量设置在基准在线，通过高精度经纬仪测定监测点与基准线间的微小角度变化，从而计算位移量。
2.2 前方交会法利用施工场地内的两个工作基点分别架设全站仪或经纬仪观测监测点，通过解算三角形的方法计算监测点坐标，从而计算出水平位移量。
2.3 极坐标法在一个工作基点上加架设高精度全站仪，另一个工作基点为后视点，通过观点角度和距离测定监测点坐标，通过每次观测坐标值与初始值进行比较，从而计算出水平变化量。
三、极坐标法水平位移监测方法3.1 工作基点的布设因施工环境比较复杂，工作基点的选定应考虑点位的安全、稳定，受施工影响较小的地方。
布设2-4个带有强制对中观测墩，观测墩地上高度为1.2-1.3米，地下部分深度就大于1.2米，互相通视或组成三角形，方便检核。
3.2 监测点的布设监测点应尽量布设在基坑冠梁、围护桩或地下连续墙的顶部等较为固定、不易破坏、设置方便的地方，基坑围护桩顶每20米布设1点，有水平横撑时测点尽量设置在两水平横撑跨中位置。
基坑水平位移监测报告
基坑变形监测报告工程名称：工程地点：委托单位：检测日期：2008年1月至2009年1月报告总页数：75页（含此页）报告编号：kkkkkk建设项目一期基坑工程基坑变形监测报告现场监测人员：报告编写:校核:审核:批准：声明：1.报告无“检测专用章”无效。
2.报告无编写、审核、批准人签字无效。
3.报告涂改、换页无效。
4.复制报告无重新加盖“检测专用章”或“检测单位公章”无效5.检测单位名称与检测报告专用章名称不符者无效。
一■、工程概况4二、监测依据4三、监测项目与点位布置4四、观测精度及观测方法5五、允许值及报警值5六、观测结果及分析5七、结论6八、附图表81、基坑监测点水平位移成果表92、基坑监测点水平位移变化速率成果表173、基坑监测点水平位移位移〜时间关系曲线图254、测斜累计位移最大点的位移成果表265、测斜曲线图526、侧向变形累计最大位移点位移〜时间关系曲线图617、地下水水位测试结果汇总表628、总部经济区水位随时间变化图739、监测点位平面布置图一、工程概况位于开创大道西南侧、揽月路以西一带，地处科学城中心区东部，西面毗邻初具规模的综合研发孵化中心，总建筑面积约34万平方米。
该项目基坑安全等级为二级，按设计及规范要求并结合本项目的具体情况，本项目设置如下监测项目：(1)、支护结构水平位移(2)、支护结构变形(3)、土体侧向变形(4)、地下水位二、监测依据1、《建筑基坑支护技术规程》JGJ120-99,中华人民共和国行业标准。
2、《建筑变形测量规程》JGJ/T8-97,中华人民共和国行业标准。
3、《工程测量规范》GB50026-93,中华人民共和国国家标准。
4、《广州地区建筑基坑支护技术规定》GJB02-98。
5、科学城总部经济区工程基坑支护监测点布置图。
三、监测项目与点位布置1、基坑支护结构水平位移观测：按设计要求，共布设31个监测点，编号为WbW31详见观基坑监测点布置图。
2、支护结构及土体侧向变形监测：按设计要求，共布设27个监测点，编号为K1〜K27,其中K2、K10、K15和K22为土体侧向变形监测点，详见基坑监测点布置图。
基坑支护水平位移监测记录
工程名称
编号
基坑支护部位
支护日期
支护方案编号
施工单位
验收日期
监测单位
支护验收结果
监理工程师
监测开始日期
设计方案规定控制变形值（mm）
变形监测记录（实际变形值）（mm）
监测人员签字
监测次数
测量时间
A
B
C
D
E
F
1
2
3
4
5
6
7
8
9
10
监测点图：
实际变形值必须控制在设计控制值内，如发生超出控制值等异常情况，应及时处理，必须达到正常情况后再继续施工。
签字栏
施工单位
专业技术负责人
专业质检员
施测人
监理或
建设单位
专业工程师
基坑支护结构顶部水平位移监测结果
单位（子单位）工程名称 监测部位 监测单位 第1次 日期 初始读数(坐标或偏距) 年 X(m) Y(m) 偏距 (mm) 本次 (mm) 月 日 累计 (mm) 年 本次 (mm) 月 日 累计 (mm) 年 月 日 累计 (mm) 6.3.18、基坑支护结构顶部水平位移监测结果 监测仪器 项目负责人 第2次 第3次
测点
本次 (mm)
施工进度 注:位移量为“-”，表示向基坑外侧位移；为“+”，表示向基坑内侧位移。 监测: 校对: 审核:
说明：本表为施工单位监测基坑支护结构顶部水平位移的自检表，必要时还应委托有资质的第三方进行监测。
