建筑幕墙概述PPT课件
室外 室内
空气
空气（经过人们呼吸过的）
阳光
灯光
雨水
家具
灰尘
办公用品
人
人
4 .
ቤተ መጻሕፍቲ ባይዱ
1.7空间分隔：随着幕墙技术的发展，尤其是点支式玻璃幕墙的 通透性，建筑师将它用于建筑物内部的分隔及天棚，如天津泰 达图书馆等房间用点式玻璃幕墙分隔，大多数建筑用全玻璃幕 墙分格的则更多。 1.8结构：承受与传递荷载作用，这是结构与构造的区别。 因此，隐框窗不属于建筑幕墙；直接固定在实体外墙上的干挂 石材也不属于建筑幕墙。 1.9建筑幕墙与窗：一般地讲，建筑幕墙为悬挂在梁柱上，且与 梁柱外平面有一定距离；窗在梁柱平面内，如做法与幕墙相同，也 是属于“窗”；如隐框窗。 2.特点： 2.1建筑幕墙它是外围护结构，它不是填充墙，填充墙是构造
2 .
一、建筑幕墙的概念与特点
对建筑幕墙下个严格的定义是较难的事，在此，只能谈一谈建筑幕 墙的概念。 1.概念 幕墙是建筑物的外墙护围，不承重，像幕布一样挂上去，故又
称为悬挂墙，是现代大型和高层建筑常用的带有装饰效果的轻 质墙体。由结构框架与镶嵌板材组成，不承担主体结构载荷与 作用的建筑围护结构。 1.1悬挂：支承体系中的立柱通常是长细比较大的构件，它承受 抗拉能力大大超过承受抗压能力。设计建筑幕墙时，将杆件上 端固定下端可以伸缩的悬挂状态；当必须设计成座立式受压杆 件时，应对杆件进行稳定性计算。 1.2主体结构：指建筑物框架结构的梁、柱，多为钢筋混凝土； 近些年发展了轻钢结构。通过它将建筑幕墙上承受的荷载传递 给基础。 1.3支承体系：由框架（立柱与横梁）：杆、索、桁架等构成。 将幕墙面板通过压板、挂勾、驳接爪、五金件等固定在其上的 构件，它承受与传递面板上的荷载给主体结构。
幕墙培训资料课件
幕墙应具有较长的使用寿命，因此结构设计应考虑材料的耐久性、维护和检修等因素。
幕墙热工设计
01
热工性能指标
幕墙的热工性能指标应符合国家规范和标准的要求，包括传热系数、
遮阳系数和结露等方面。
02
材料选择
幕墙材料的选择对热工性能有着重要影响。应选择具有良好热工性能
的材料，如保温材料、隔热材料和遮阳材料等。
检查玻璃装配
定期检查玻璃装配是否牢固，玻璃夹具是否松动或脱落，发现异常及时进行紧固或更换。
排水系统维护
定期清理幕墙排水系统，确保排水通畅，避免因堵塞导致渗漏水现象。
特殊情况下的维护与保养
雷雨季节
在雷雨季节，幕墙应避免使用金属工具和导电物体，以免引雷。同时应检查防雷装置是否 完好，及时修复损坏的防雷设施。
该建筑的总高度为632米，是上海城市天际线的重要组成部分。
主要特点
幕墙设计独特，使用了大量的玻璃和不锈钢等材料，打造出极富 现代感的外观。
国家体育场幕墙工程
概述
国家体育场是北京奥运会的主体育场之一，其幕墙工程是该建 筑的重要一环。
建筑高度
该建筑的总高度为69米，拥有广阔的视野和绝佳的观赛效果。
主要特点
大风和地震
在遇到强风或地震时，应检查幕墙连接是否牢固，嵌缝材料是否有脱落或损坏现象，及时 修复并加强连接。
冰冻和高温
在冰冻和高温环境下，幕墙材料可能会出现变形、开裂等现象，需要进行相应的防护措施 ，如加装保温材料、设置伸缩缝等。
常见故障及排除方法
玻璃破碎
当玻璃出现裂纹或破碎 时，应立即将玻璃更换 成相同规格的玻璃，避 免出现安全事故。
幕墙采用了独特的网格结构和弧形设计，打造出极富艺术感的建 筑外观。
幕墙热工设计
01
热工性能指标
幕墙的热工性能指标应符合国家规范和标准的要求，包括传热系数、
遮阳系数和结露等方面。
02
材料选择
幕墙材料的选择对热工性能有着重要影响。应选择具有良好热工性能
的材料，如保温材料、隔热材料和遮阳材料等。
检查玻璃装配
定期检查玻璃装配是否牢固，玻璃夹具是否松动或脱落，发现异常及时进行紧固或更换。
排水系统维护
定期清理幕墙排水系统，确保排水通畅，避免因堵塞导致渗漏水现象。
特殊情况下的维护与保养
雷雨季节
在雷雨季节，幕墙应避免使用金属工具和导电物体，以免引雷。同时应检查防雷装置是否 完好，及时修复损坏的防雷设施。
该建筑的总高度为632米，是上海城市天际线的重要组成部分。
主要特点
幕墙设计独特，使用了大量的玻璃和不锈钢等材料，打造出极富 现代感的外观。
国家体育场幕墙工程
概述
国家体育场是北京奥运会的主体育场之一，其幕墙工程是该建 筑的重要一环。
建筑高度
该建筑的总高度为69米，拥有广阔的视野和绝佳的观赛效果。
主要特点
大风和地震
在遇到强风或地震时，应检查幕墙连接是否牢固，嵌缝材料是否有脱落或损坏现象，及时 修复并加强连接。
冰冻和高温
在冰冻和高温环境下，幕墙材料可能会出现变形、开裂等现象，需要进行相应的防护措施 ，如加装保温材料、设置伸缩缝等。
常见故障及排除方法
玻璃破碎
当玻璃出现裂纹或破碎 时，应立即将玻璃更换 成相同规格的玻璃，避 免出现安全事故。
幕墙采用了独特的网格结构和弧形设计，打造出极富艺术感的建 筑外观。
幕墙基础知识ppt课件
幕墙基础知识
幕墙概述
幕墙是建筑物外围护墙的一种形式。幕墙一 般不承重，形似挂幕，又称为悬挂幕，即悬吊挂 于主体结构外侧的轻质围墙。幕墙的特点是装饰 效果好、质量轻、安装速度快，是外墙轻型化、 装配化较理想的型式，因此在现代大型和高层建 筑上得到广泛地采用。
目前市场上的幕墙主要分为：
按面板的受力状态分：
环与大地之间数值图示。
兆欧表
可编辑课件
23
▪ 7、 层间防火施工
▪ 1）层间防火施工工艺
▪ 结构检查→防火铁板安装→防火铁皮安装 →防火棉安装→防火铁皮安装→密封打胶
▪ 2）结构检查
▪ 层间防火由于结构偏差原因，会造成层间防铁皮安装宽窄不一，现场 剪切比较困难，因而在放线后对结构进行检查，各处结构偏差进行记 录，并进行编号，编号后设计依据尺寸下料、加工，减少重复劳动。 （图示）
横梁
明框幕墙装配示意图
立柱连接套蕊 立柱
防噪垫片
横梁 横梁立柱连接角码
玻璃面板
横梁立柱 连接螺栓
竖向密封胶条
横向密封胶条
竖向铝合金扣盖 横向铝合金扣盖
明框幕墙节点效果图
横隐竖明三维图
胶缝 铝合金扣盖
立柱连接套蕊 立柱
横梁
玻璃附框 及胶条等
横明竖隐三维图
立柱连接套蕊
立柱连接套蕊 玻璃附框 及胶条等
构件式幕墙的几个组成要素
• 1、与主体连接的连接件（埋件、连接角码等） • 2、幕墙主受力结构（立柱） • 3、幕墙次受力结构（横梁） • 4、面板与框架连接系统（压块、连接角铝等） • 5、面板材料（根据材料的性能及规格分格）
隐框幕墙
幕墙分类介构 绍（玻璃）
框 支
件 式
横明竖隐
幕墙概述
幕墙是建筑物外围护墙的一种形式。幕墙一 般不承重，形似挂幕，又称为悬挂幕，即悬吊挂 于主体结构外侧的轻质围墙。幕墙的特点是装饰 效果好、质量轻、安装速度快，是外墙轻型化、 装配化较理想的型式，因此在现代大型和高层建 筑上得到广泛地采用。
目前市场上的幕墙主要分为：
按面板的受力状态分：
环与大地之间数值图示。
兆欧表
可编辑课件
23
▪ 7、 层间防火施工
▪ 1）层间防火施工工艺
▪ 结构检查→防火铁板安装→防火铁皮安装 →防火棉安装→防火铁皮安装→密封打胶
▪ 2）结构检查
▪ 层间防火由于结构偏差原因，会造成层间防铁皮安装宽窄不一，现场 剪切比较困难，因而在放线后对结构进行检查，各处结构偏差进行记 录，并进行编号，编号后设计依据尺寸下料、加工，减少重复劳动。 （图示）
横梁
明框幕墙装配示意图
立柱连接套蕊 立柱
防噪垫片
横梁 横梁立柱连接角码
玻璃面板
横梁立柱 连接螺栓
竖向密封胶条
横向密封胶条
竖向铝合金扣盖 横向铝合金扣盖
明框幕墙节点效果图
横隐竖明三维图
胶缝 铝合金扣盖
立柱连接套蕊 立柱
横梁
玻璃附框 及胶条等
横明竖隐三维图
立柱连接套蕊
立柱连接套蕊 玻璃附框 及胶条等
构件式幕墙的几个组成要素
• 1、与主体连接的连接件（埋件、连接角码等） • 2、幕墙主受力结构（立柱） • 3、幕墙次受力结构（横梁） • 4、面板与框架连接系统（压块、连接角铝等） • 5、面板材料（根据材料的性能及规格分格）
隐框幕墙
幕墙分类介构 绍（玻璃）
框 支
件 式
横明竖隐

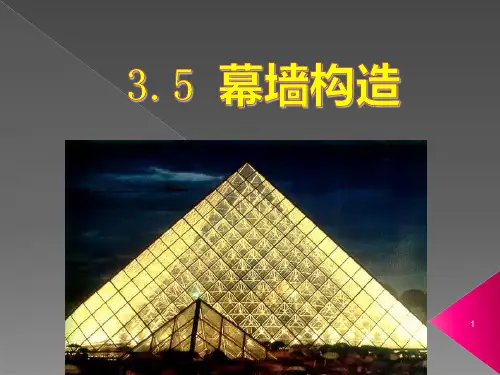

幕墙 PPT课件
6
3.41
7
（2）玻璃。有单层、双层、双层中空和多层中空玻璃，起采 光、通风、隔热、保温等围护作用。通常选择热工性能好， 太冲击能力强的钢化玻璃、吸热玻璃、镜面反射玻璃、中空 玻璃等。接缝构造多采用密封层、密封衬垫层、空腔3层构 造层。 （3）附件。玻璃幕墙的主 要附件有预埋件、转接件、 密封材料等，在玻璃鱼骨架 及骨架与主体结构之间连接 固定作用。
一般以玻璃作肋，采用胶接，固定大面积玻璃。外观非常 简洁漂亮。
14
无框玻璃幕墙的施工
无框玻璃幕墙只能现场组 装，为增强玻璃刚度，每隔一 定距离用条形玻璃板作为加强 肋板，加强肋板垂直于玻璃表 面设置。因其设置的位置如同 板的肋一样，又称做肋玻璃， 形成幕墙的玻璃称为面玻璃。 面玻璃和肋玻璃相交处宜留一 定间隙，并用密封胶封实。
1
建筑幕墙是悬挂于主体结构上的轻质外围护 墙
2、幕墙特性：幕墙不承重，但要承受风荷载，
并通过连接件将自重和风荷载传给主体构件
2
建筑幕墙分类
（一）按建筑幕墙的幕面材料分有： 玻璃、金属、轻质混凝土挂板、天然花岗岩 石板等幕墙
（二）按幕墙施工方法分类 分为：单元式幕墙与分件式幕墙
（三） 新型幕墙 分为：双层幕墙与光电幕墙
8
有框玻璃幕墙的细分
➢ 显框玻璃幕墙 显框玻璃幕墙也称明框玻璃幕墙，玻璃是镶嵌在金属框上 的，金属框完全暴露在室外。
➢ 隐框玻璃幕墙 隐框玻璃幕墙的金属框隐蔽在玻璃背面，室外看不见金属 框。它需要制作从外面看不见框的玻璃板块，然后采用压 块、挂钩等方式与幕墙的主题结构连接。
➢ 隐框玻璃幕墙又可分为全隐框玻璃幕墙和半隐框玻璃幕墙 两种，半隐框玻璃幕墙可以是横明竖隐，也可以是竖明横 隐。
3
3.41
7
（2）玻璃。有单层、双层、双层中空和多层中空玻璃，起采 光、通风、隔热、保温等围护作用。通常选择热工性能好， 太冲击能力强的钢化玻璃、吸热玻璃、镜面反射玻璃、中空 玻璃等。接缝构造多采用密封层、密封衬垫层、空腔3层构 造层。 （3）附件。玻璃幕墙的主 要附件有预埋件、转接件、 密封材料等，在玻璃鱼骨架 及骨架与主体结构之间连接 固定作用。
一般以玻璃作肋，采用胶接，固定大面积玻璃。外观非常 简洁漂亮。
14
无框玻璃幕墙的施工
无框玻璃幕墙只能现场组 装，为增强玻璃刚度，每隔一 定距离用条形玻璃板作为加强 肋板，加强肋板垂直于玻璃表 面设置。因其设置的位置如同 板的肋一样，又称做肋玻璃， 形成幕墙的玻璃称为面玻璃。 面玻璃和肋玻璃相交处宜留一 定间隙，并用密封胶封实。
1
建筑幕墙是悬挂于主体结构上的轻质外围护 墙
2、幕墙特性：幕墙不承重，但要承受风荷载，
并通过连接件将自重和风荷载传给主体构件
2
建筑幕墙分类
（一）按建筑幕墙的幕面材料分有： 玻璃、金属、轻质混凝土挂板、天然花岗岩 石板等幕墙
（二）按幕墙施工方法分类 分为：单元式幕墙与分件式幕墙
（三） 新型幕墙 分为：双层幕墙与光电幕墙
8
有框玻璃幕墙的细分
➢ 显框玻璃幕墙 显框玻璃幕墙也称明框玻璃幕墙，玻璃是镶嵌在金属框上 的，金属框完全暴露在室外。
➢ 隐框玻璃幕墙 隐框玻璃幕墙的金属框隐蔽在玻璃背面，室外看不见金属 框。它需要制作从外面看不见框的玻璃板块，然后采用压 块、挂钩等方式与幕墙的主题结构连接。
➢ 隐框玻璃幕墙又可分为全隐框玻璃幕墙和半隐框玻璃幕墙 两种，半隐框玻璃幕墙可以是横明竖隐，也可以是竖明横 隐。
3
幕墙培训ppt课件
质量保证与追溯
建立完善的质量保证体系，对出现的 质量问题及时处理并追溯原因，防止 类似问题再次发生。
幕墙工程维护与保养
定期检查与清洁
定期对幕墙进行外观检查和清洁，去除污垢和尘土，保持幕墙外观整 洁。
损坏修复与更换
发现幕墙有损坏或老化现象时，应及时进行修复或更换，防止问题扩 大。
防雷接地维护
定期检查幕墙的防雷接地设施，确保其完好有效，提高建筑物的防雷 能力。
新材料与新技术的应用
新材料ห้องสมุดไป่ตู้
随着科技的不断进步，各种新型材料不断涌现，为幕墙行业的发展提供了更多 的选择。未来，幕墙行业将更加注重对新材料的研发和应用，以提高幕墙的性 能和品质。
新技术
除了新材料外，幕墙行业还将不断引入新的生产技术和工艺，如数字化技术、 机器人技术等，以提高生产效率和产品质量，降低生产成本。
根据施工图进行加工制作，确保质量和进 度。
施工图设计
完成详细的施工图设计，包括节点图、大 样图、结构图等。
04
幕墙工程案例分析
案例一：某商业中心幕墙工程
总结词
大型商业中心幕墙工程，设计独特，技术难度高。
详细描述
该商业中心位于城市核心地段，建筑面积达数十万平方米。其幕墙设计以现代简约风格为主，采用大 面积的玻璃和金属材质，呈现出独特的视觉效果。施工过程中，面临的技术难度较大，如高空作业、 大型玻璃安装等。通过精心组织和严格管理，最终实现了工程的高质量完成。
对施工现场进行定期检查，确保安全设施 完好无损，及时消除安全隐患。
幕墙工程质量检测与验收
材料质量检测
对使用的材料进行质量检测，确保符合 设计要求和相关标准。
成品检测与验收
在工程完工后进行全面的质量检测与 验收，确保工程达到预期的质量标准
建立完善的质量保证体系，对出现的 质量问题及时处理并追溯原因，防止 类似问题再次发生。
幕墙工程维护与保养
定期检查与清洁
定期对幕墙进行外观检查和清洁，去除污垢和尘土，保持幕墙外观整 洁。
损坏修复与更换
发现幕墙有损坏或老化现象时，应及时进行修复或更换，防止问题扩 大。
防雷接地维护
定期检查幕墙的防雷接地设施，确保其完好有效，提高建筑物的防雷 能力。
新材料与新技术的应用
新材料ห้องสมุดไป่ตู้
随着科技的不断进步，各种新型材料不断涌现，为幕墙行业的发展提供了更多 的选择。未来，幕墙行业将更加注重对新材料的研发和应用，以提高幕墙的性 能和品质。
新技术
除了新材料外，幕墙行业还将不断引入新的生产技术和工艺，如数字化技术、 机器人技术等，以提高生产效率和产品质量，降低生产成本。
根据施工图进行加工制作，确保质量和进 度。
施工图设计
完成详细的施工图设计，包括节点图、大 样图、结构图等。
04
幕墙工程案例分析
案例一：某商业中心幕墙工程
总结词
大型商业中心幕墙工程，设计独特，技术难度高。
详细描述
该商业中心位于城市核心地段，建筑面积达数十万平方米。其幕墙设计以现代简约风格为主，采用大 面积的玻璃和金属材质，呈现出独特的视觉效果。施工过程中，面临的技术难度较大，如高空作业、 大型玻璃安装等。通过精心组织和严格管理，最终实现了工程的高质量完成。
对施工现场进行定期检查，确保安全设施 完好无损，及时消除安全隐患。
幕墙工程质量检测与验收
材料质量检测
对使用的材料进行质量检测，确保符合 设计要求和相关标准。
成品检测与验收
在工程完工后进行全面的质量检测与 验收，确保工程达到预期的质量标准
建筑幕墙概述ppt课件
料，请设计院认可！
十五、设计交底及图纸会审，达到： 1.设计文件的完整性： 从开工到竣工的制作、安装施工全过程有据可依： 所有的构件：1.1制作加工时每道工序有据可依； 1.2采购有据可依； 1.3现场安装施工有据可依。
以防止边施工边设计。 建筑幕墙施工所用的图纸应齐全，这就是完整性。 中华人民共和国国务院令第279号，发布的《建设工 程质量管理条例》第五条指出：“从事建设工程活动 必须严格执行基本建设程序，坚持先勘察，后设计， 再施工的原则。”
二、建筑幕墙的发展
1、国际上的发展： 1.1第一阶段：萌芽时期 1830～1950年 1.2第二阶段：发展时期 1951～1985年 1.3第三阶段：成熟时期 1986～1996年 1.4第四阶段：主动式阶段1997年以后 2.我国的建筑幕墙发展： 我国建筑幕墙行业从1983年开始起步，历经20多年发展，到21世纪初 已成为世界第一幕墙生产大国和使用大国，正在向幕墙强国发展。 2.1第一阶段 引进消化 1983～1994年 建设部1994年发出建监[1994]776号文“关于确保玻璃幕墙质量与安全
第六章 设计计算书
建筑幕墙施工（竣工）设计文件包括： 设计计算书包括：建筑幕墙结构计算书与节能设计计
算书； 设计总说明 施工（竣工）设计图
一、计算单元的选择
最不利的组合的原则，是指作用于幕墙上的荷载组合，即：风 荷载；自重；地震作用和温度作用。有的幕墙工程师理解为一 整幅幕墙，计算时，标高选最高点；跨度选用层高的最大值， 分格尺寸用所有幕墙的最大分格板块，而不是各层的位置，某 一板块相关参数的最不利的组合。实际幕墙工程中往往最大分 格尺寸与最高层高不在同一层的位置。所以做幕墙计算时，应 在各层标高处以它最大的分格尺寸，相应的标高及层高距离作 为基本参数计算
十五、设计交底及图纸会审，达到： 1.设计文件的完整性： 从开工到竣工的制作、安装施工全过程有据可依： 所有的构件：1.1制作加工时每道工序有据可依； 1.2采购有据可依； 1.3现场安装施工有据可依。
以防止边施工边设计。 建筑幕墙施工所用的图纸应齐全，这就是完整性。 中华人民共和国国务院令第279号，发布的《建设工 程质量管理条例》第五条指出：“从事建设工程活动 必须严格执行基本建设程序，坚持先勘察，后设计， 再施工的原则。”
二、建筑幕墙的发展
1、国际上的发展： 1.1第一阶段：萌芽时期 1830～1950年 1.2第二阶段：发展时期 1951～1985年 1.3第三阶段：成熟时期 1986～1996年 1.4第四阶段：主动式阶段1997年以后 2.我国的建筑幕墙发展： 我国建筑幕墙行业从1983年开始起步，历经20多年发展，到21世纪初 已成为世界第一幕墙生产大国和使用大国，正在向幕墙强国发展。 2.1第一阶段 引进消化 1983～1994年 建设部1994年发出建监[1994]776号文“关于确保玻璃幕墙质量与安全
第六章 设计计算书
建筑幕墙施工（竣工）设计文件包括： 设计计算书包括：建筑幕墙结构计算书与节能设计计
算书； 设计总说明 施工（竣工）设计图
一、计算单元的选择
最不利的组合的原则，是指作用于幕墙上的荷载组合，即：风 荷载；自重；地震作用和温度作用。有的幕墙工程师理解为一 整幅幕墙，计算时，标高选最高点；跨度选用层高的最大值， 分格尺寸用所有幕墙的最大分格板块，而不是各层的位置，某 一板块相关参数的最不利的组合。实际幕墙工程中往往最大分 格尺寸与最高层高不在同一层的位置。所以做幕墙计算时，应 在各层标高处以它最大的分格尺寸，相应的标高及层高距离作 为基本参数计算
幕墙工程技术交底培训课件PPT(166张)
相反，角位两个埋件应贴边靠紧。图示：
a、阴角
b、阳角
▪ 8、剪力墙处埋件施工 一般情况下，待剪力 墙模板合模后埋件无 法进行调整，因而在 和模前将埋件固定好， 采用吊线法进行，埋 件与线锤退缩5mm，
以免影响合模。图示
▪ 9、圆弧处埋件施工 ▪ 圆弧处埋件的施工，应明确是建筑分格还是结构分格，及时与设
▪ 3、当土建梁柱钢筋绑扎完毕后，将预埋件用铁 丝临时固定在钢筋上，或点焊在箍筋上。
▪ 4、若预埋件埋设中碰到埋件在箍筋的空档处， 则可添加辅助钢筋，或用铁丝与主筋扎牢。
▪ 5、埋件埋设好以后，在浇捣砼时，要注意保护 埋件。混凝土施工的振动棒在埋件边应延长振捣 时间，埋件周边的砼一定要浇捣密实，避免产生 漏浆及空鼓现象，影响埋件的质量。
幕墙施工重点
1 、幕墙所选用的材料 2 、主体结构与幕墙连接节点安装及防腐处理。 3 、幕墙立柱与横梁连接节点安装及防腐处理。 4 、幕墙的防火、保温安装。 5 、幕墙伸缩缝、沉降缝、防震缝及转角节点的安装。 6 、幕墙防雷接地节点的安装。 7 、幕墙的封口安装。 8 、施工现场安全、防火。
幕墙验收强制性条款
▪
幕墙所采用的结构粘结必须是，中性
硅酮密封胶，必须在有效期内使用
▪ 主体结构与幕墙连接的各种预埋件， 其数量、规格位置和防腐处理必须符合设 计要求
▪ 幕墙的金属框架与主体结构的连接、 立柱与横梁的连接及幕墙板的安装必须符 合设计要求。安装必须牢固
第一章 主要施工技术方法
▪ 第一节 埋件施工
▪ 一、埋件需提供的质保资料 ▪ 1、钢材质保书； ▪ 2、钢筋质保书（钢板、钢筋）一定要有供应单
检
编
查
号
表
14、预埋件安装检查表
a、阴角
b、阳角
▪ 8、剪力墙处埋件施工 一般情况下，待剪力 墙模板合模后埋件无 法进行调整，因而在 和模前将埋件固定好， 采用吊线法进行，埋 件与线锤退缩5mm，
以免影响合模。图示
▪ 9、圆弧处埋件施工 ▪ 圆弧处埋件的施工，应明确是建筑分格还是结构分格，及时与设
▪ 3、当土建梁柱钢筋绑扎完毕后，将预埋件用铁 丝临时固定在钢筋上，或点焊在箍筋上。
▪ 4、若预埋件埋设中碰到埋件在箍筋的空档处， 则可添加辅助钢筋，或用铁丝与主筋扎牢。
▪ 5、埋件埋设好以后，在浇捣砼时，要注意保护 埋件。混凝土施工的振动棒在埋件边应延长振捣 时间，埋件周边的砼一定要浇捣密实，避免产生 漏浆及空鼓现象，影响埋件的质量。
幕墙施工重点
1 、幕墙所选用的材料 2 、主体结构与幕墙连接节点安装及防腐处理。 3 、幕墙立柱与横梁连接节点安装及防腐处理。 4 、幕墙的防火、保温安装。 5 、幕墙伸缩缝、沉降缝、防震缝及转角节点的安装。 6 、幕墙防雷接地节点的安装。 7 、幕墙的封口安装。 8 、施工现场安全、防火。
幕墙验收强制性条款
▪
幕墙所采用的结构粘结必须是，中性
硅酮密封胶，必须在有效期内使用
▪ 主体结构与幕墙连接的各种预埋件， 其数量、规格位置和防腐处理必须符合设 计要求
▪ 幕墙的金属框架与主体结构的连接、 立柱与横梁的连接及幕墙板的安装必须符 合设计要求。安装必须牢固
第一章 主要施工技术方法
▪ 第一节 埋件施工
▪ 一、埋件需提供的质保资料 ▪ 1、钢材质保书； ▪ 2、钢筋质保书（钢板、钢筋）一定要有供应单
检
编
查
号
表
14、预埋件安装检查表
